2016 Hyundai H350 Instrukcja Obsługi (in Polish)

7-48

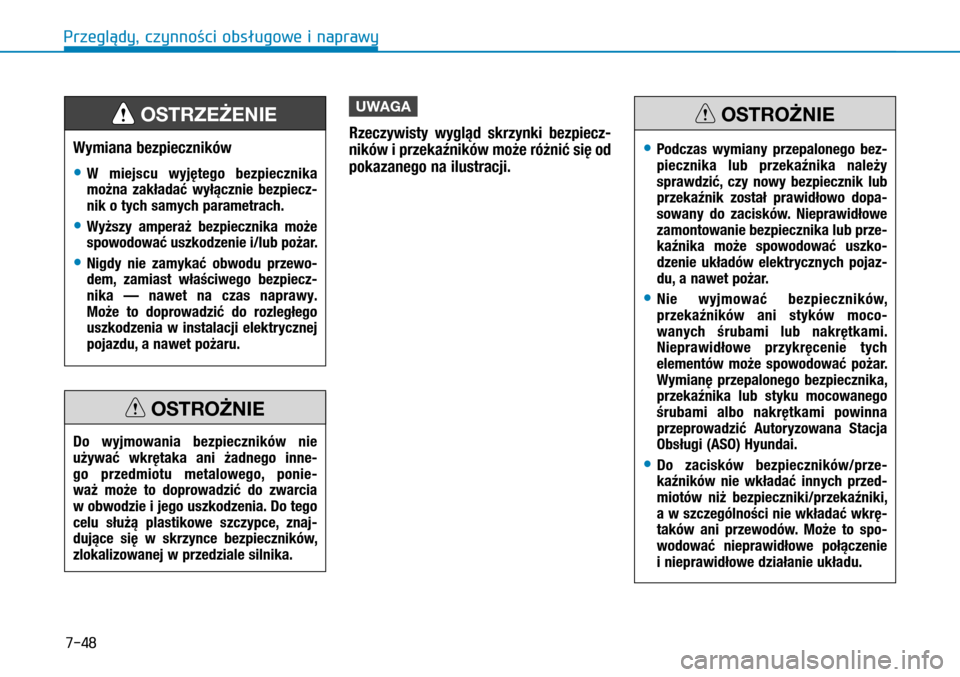

UWAGA
Rzeczywisty wygląd skrzynki bezpiecz-
ników i przekaźników może różnić się od
pokazanego na ilustracji.
Wymiana bezpieczników
• W miejscu wyjętego bezpiecznika można zakładać wyłącznie bezpiecz-nik o tych samych parametrach.
• Wyższy amperaż bezpiecznika może spowodować uszkodzenie i/lub pożar.
• Nigdy nie zamykać obwodu przewo-dem, zamiast właściwego bezpiecz-nika — nawet na czas naprawy. Może to doprowadzić do rozległego uszkodzenia w instalacji elektrycznej pojazdu, a nawet pożaru.
OSTRZEŻENIE
Do wyjmowania bezpieczników nie używać wkrętaka ani żadnego inne-
go przedmiotu metalowego, ponie-waż może to doprowadzić do zwarcia w obwodzie i jego uszkodzenia. Do tego celu służą plastikowe szczypce, znaj-dujące się w skrzynce bezpieczników, zlokalizowanej w przedziale silnika.
OSTROŻNIE
• Podczas wymiany przepalonego bez-piecznika lub przekaźnika należy sprawdzić, czy nowy bezpiecznik lub przekaźnik został prawidłowo dopa-sowany do zacisków. Nieprawidłowe zamontowanie bezpiecznika lub prze-kaźnika może spowodować uszko-dzenie układów elektrycznych pojaz-du, a nawet pożar.
• Nie wyjmować bezpieczników, przekaźników ani styków moco-wanych śrubami lub nakrętkami. Nieprawidłowe przykręcenie tych elementów może spowodować pożar. Wymianę przepalonego bezpiecznika, przekaźnika lub styku mocowanego śrubami albo nakrętkami powinna przeprowadzić Autoryzowana Stacja Obsługi (ASO) Hyundai.
• Do zacisków bezpieczników/prze-kaźników nie wkładać innych przed-miotów niż bezpieczniki/przekaźniki, a w szczególności nie wkładać wkrę-taków ani przewodów. Może to spo-wodować nieprawidłowe połączenie i nieprawidłowe działanie układu.
OSTROŻNIE
Przeglłdy, czynnoąci obsśugowe i naprawy

7-49

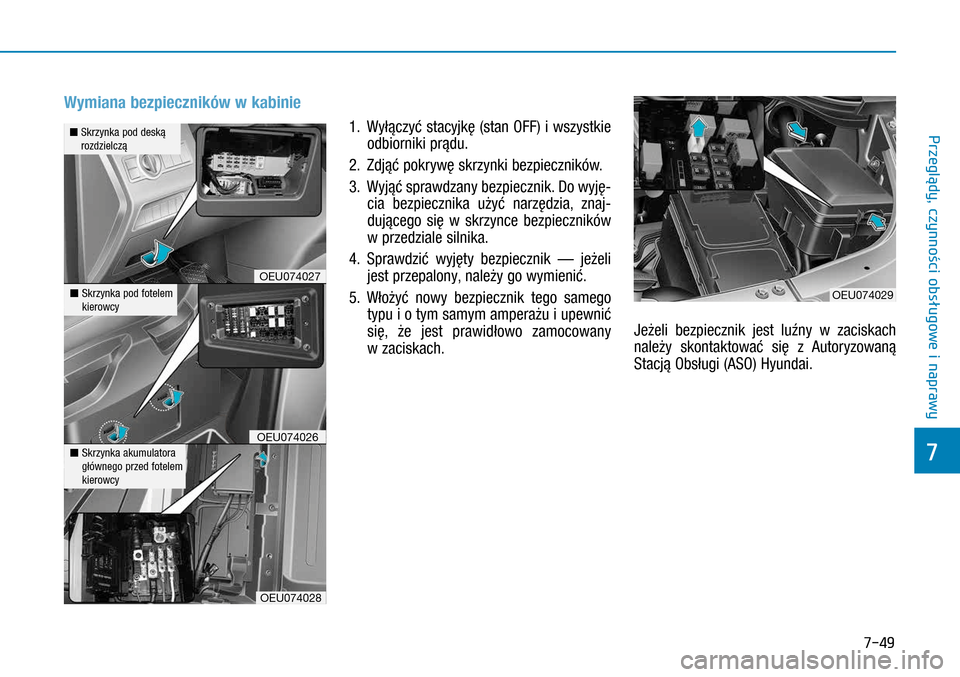

Wymiana bezpieczników w kabinie
1. Wyłączyć stacyjkę (stan OFF) i wszystkie
odbiorniki prądu.
2. Zdjąć pokrywę skrzynki bezpieczników.
3. Wyjąć sprawdzany bezpiecznik. Do wyję-
cia bezpiecznika użyć narzędzia, znaj-
dującego się w  skrzynce bezpieczników
w przedziale silnika.
4. Sprawdzić wyjęty bezpiecznik — jeżeli
jest przepalony, należy go wymienić.
5. Włożyć nowy bezpiecznik tego samego
typu i o tym samym amperażu i upewnić
się, że jest prawidłowo zamocowany
w zaciskach.
Jeżeli bezpiecznik jest luźny w  zaciskach
należy skontaktować się z  Autoryzowaną
Stacją Obsługi (ASO) Hyundai.
OEU074027
OEU074026
OEU074028
n Skrzynka pod fotelem kierowcy
n Skrzynka pod deską rozdzielczą
n Skrzynka akumulatora głównego przed fotelem kierowcy
OEU074029
7
Przeglądy, czynnożci obsćugowe i naprawy

7-50

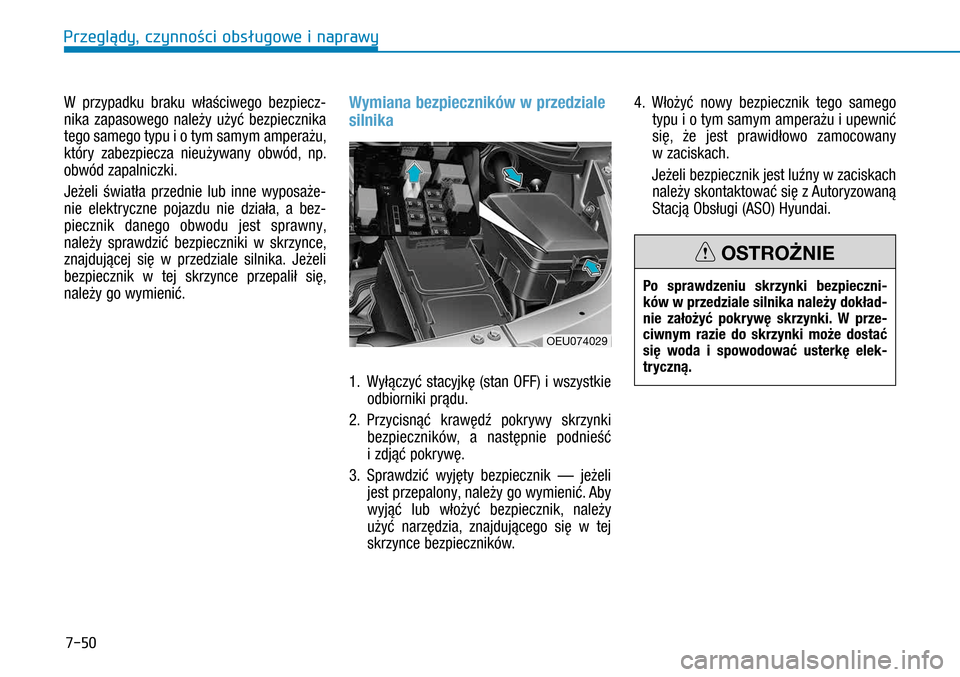

W  przypadku braku właściwego bezpiecz-
nika zapasowego należy użyć bezpiecznika
tego samego typu i o tym samym amperażu,
który zabezpiecza nieużywany obwód, np.
obwód zapalniczki.
Jeżeli światła przednie lub inne wyposaże-
nie elektryczne pojazdu nie działa, a  bez-
piecznik danego obwodu jest sprawny,
należy sprawdzić bezpieczniki w  skrzynce,
znajdującej się w  przedziale silnika. Jeżeli
bezpiecznik w  tej skrzynce przepalił się,
należy go wymienić.
Wymiana bezpieczników w przedziale
silnika
1. Wyłączyć stacyjkę (stan OFF) i wszystkie
odbiorniki prądu.
2. Przycisnąć krawędź pokrywy skrzynki
bezpieczników, a  następnie podnieść
i zdjąć pokrywę.
3. Sprawdzić wyjęty bezpiecznik — jeżeli
jest przepalony, należy go wymienić. Aby
wyjąć lub włożyć bezpiecznik, należy
użyć narzędzia, znajdującego się w  tej
skrzynce bezpieczników.
4. Włożyć nowy bezpiecznik tego samego
typu i o tym samym amperażu i upewnić
się, że jest prawidłowo zamocowany
w zaciskach.
Jeżeli bezpiecznik jest luźny w zaciskach
należy skontaktować się z Autoryzowaną
Stacją Obsługi (ASO) Hyundai.
OEU074029
Po sprawdzeniu skrzynki bezpieczni-ków w przedziale silnika należy dokład-nie założyć pokrywę skrzynki. W prze-ciwnym razie do skrzynki może dostać się woda i  spowodować usterkę elek-tryczną.
OSTROŻNIE
Przeglłdy, czynnoąci obsśugowe i naprawy

7-51
Bezpiecznik alternatora
Jeżeli przepalił się bezpiecznik alternatora
(główny), należy:
1. Wyłączyć silnik.
2. Odłączyć zacisk ujemny (–) od akumula-
tora.
3. Odkręcić nakrętki wskazane na powyż-
szej ilustracji.
4. Wymienić bezpiecznik na nowy tego
samego typu i o takich samych parame-
trach.
5. Przykręcić nakrętki mocujące bezpiecz-
nik i  podłączyć zacisk ujemny (–) do
akumulatora.
Bezpieczniki wysokoprądowe
Jeżeli przepalił się bezpiecznik zabezpie-
czający obwód o wysokim natężeniu prądu,
należy:
1. Wyłączyć silnik.
2. Odłączyć zacisk ujemny (–) od akumula-
tora.
3. Wyjąć panel bezpieczników, znajdujący
się po prawej stronie przedziału silnika.
4. Odkręcić nakrętki wskazane na powyż-
szej ilustracji.
5. Wymienić bezpiecznik na nowy tego
samego typu i o takich samych parame-
trach.
6. Przykręcić nakrętki mocujące bezpiecz-
nik i  podłączyć zacisk ujemny (–) do
akumulatora.
UWAGA
W  przypadku przepalenia się bezpiecz-
nika alternatora (głównego) zaleca się
kontakt z  Autoryzowaną Stacją Obsługi
(ASO) Hyundai.
OEU074036OEU074037
7
Przeglądy, czynnożci obsćugowe i naprawy

7-52
UWAGA
Rzeczywisty układ skrzynek bezpiecz-
ników zakupionego pojazdu może róż-
nić się od przedstawionego w  niniej-
szej instrukcji. Zamieszczone informacje
były aktualne w  momencie przekazania
instrukcji do druku.
Podczas sprawdzania bezpieczników
należy korzystać z opisów na pokrywach
ich skrzynek.
OEU074059/OEU074060/OEU074058/OEU074039

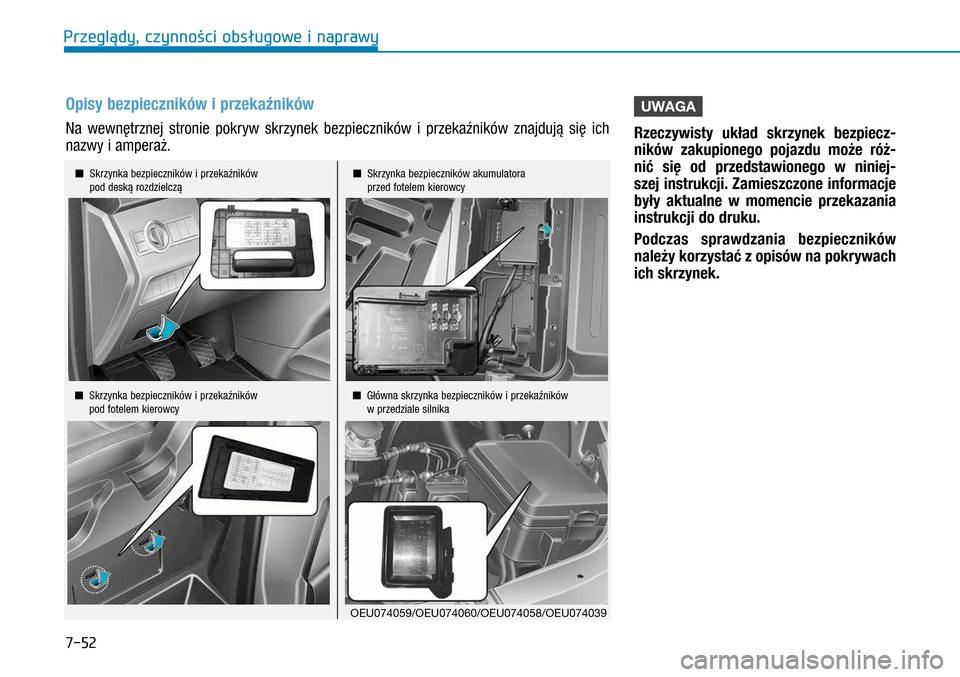

Opisy bezpieczników i przekaźników
Na wewnętrznej stronie pokryw skrzynek bezpieczników i  przekaźników znajdują się ich
nazwy i amperaż.
n Skrzynka bezpieczników i przekaźników pod fotelem kierowcy
n Skrzynka bezpieczników i przekaźników pod deską rozdzielczą
n Główna skrzynka bezpieczników i przekaźników w przedziale silnika
n Skrzynka bezpieczników akumulatora przed fotelem kierowcy
Przeglłdy, czynnoąci obsśugowe i naprawy

7-53

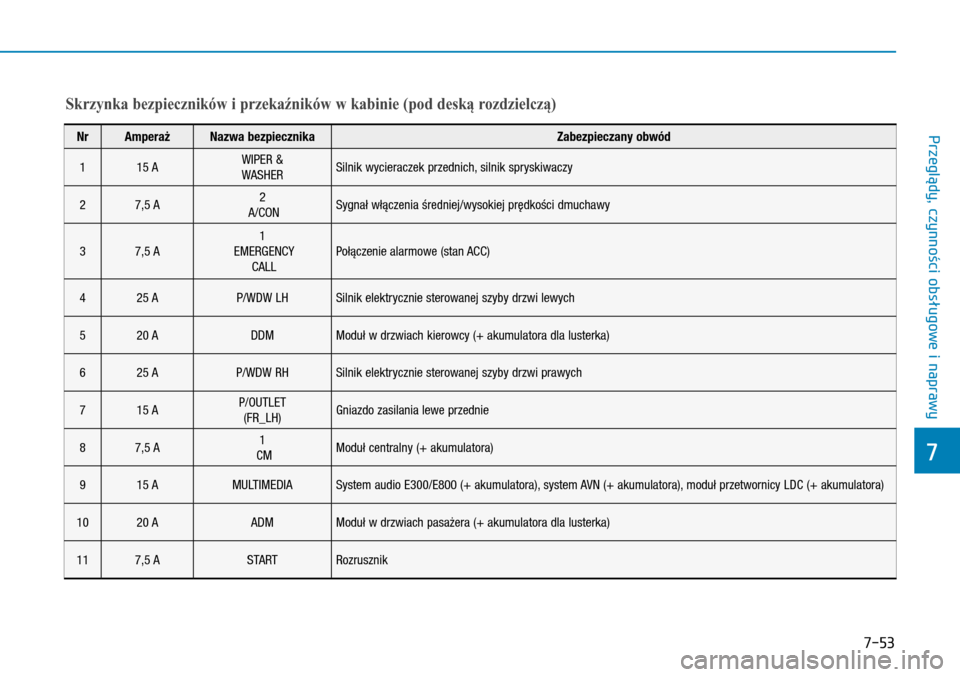

Skrzynka bezpieczników i przekaźników w kabinie (pod deską rozdzielczą)
NrAmperażNazwa bezpiecznikaZabezpieczany obwód
115 AWIPER & WASHERSilnik wycieraczek przednich, silnik spryskiwaczy
27,5 A2 A/CONSygnał włączenia średniej/wysokiej prędkości dmuchawy
37,5 A1 EMERGENCY CALLPołączenie alarmowe (stan ACC)
425 AP/WDW LHSilnik elektrycznie sterowanej szyby drzwi lewych
520 ADDMModuł w drzwiach kierowcy (+ akumulatora dla lusterka)
625 AP/WDW RHSilnik elektrycznie sterowanej szyby drzwi prawych
715 AP/OUTLET(FR_LH)Gniazdo zasilania lewe przednie
87,5 A1 CMModuł centralny (+ akumulatora)
915 AMULTIMEDIASystem audio E300/E800 (+ akumulatora), system AVN (+ akumulatora), moduł przetwornicy LDC (+ akumulatora)
1020 AADMModuł w drzwiach pasażera (+ akumulatora dla lusterka)
117,5 ASTARTRozrusznik
7
Przeglądy, czynnożci obsćugowe i naprawy

7-54
NrAmperażNazwa bezpiecznikaZabezpieczany obwód
1210 AMEMORYZestaw wskaźników (+ akumulatora), moduł sterowania układem klimatyzacji (+ akumulatora), moduł w drzwiach kierowcy (+ akumulatora z modułu ECM), moduł w drzwiach pasażera (+ akumulatora z modułu ECM), tachograf cyfrowy (DTG) (+ akumulatora), układ diagnostyczny OBDII (+ akumulatora)
137,5 ABRAKE SWCzujnik włączenia hamulców, światła stopu
1410 AMODULE E-3
Zestaw wskaźników, moduł w drzwiach kierowcy, moduł w drzwiach pasażera, moduł sterowania układem klima-tyzacji, przełącznik podgrzewania fotela lewego/prawego, wyłącznik układu VDC, system AVN, moduł podgrzewania fotela lewego/prawego, tachograf cyfrowy (DTG), moduł układu LDWS, czujniki układu RPAS, czujnik YAW, czujnik obecności wody w odstojniku filtra paliwa
1510 A MIDDLEDR LOCKSiłownik blokady drzwi bocznych
1610 ATAILGATEDR LOCKSiłownik blokady drzwi tylnych
1710 AMODULE E-4System audio E300/E800 (stan ACC), system AVN (stan ACC), moduł przetwornicy LDC (stan ACC), moduł centralny (stan ACC)
1820 AENG BOX(IG1)Skrzynka B/P przy silniku (bezpieczniki ABS3 7,5 A, SNSR5 7,5 A, INHIBITOR 7,5 A, BACK UP LAMP 7,5 A)
1910 ADCUSkrzynka B/P pod fotelem kierowcy (przekaźnik „S” czujników układu DCU)
207,5 A2 CMModuł centralny (stan IG1)
217,5 AMODULE-1Czujnik deszczu
2210 AINTERIOR LAMPSkrzynka B/P pod fotelem kierowcy (przekaźnik „S” lampek oświetlenia przedziału pasażerskiego), włącznik ostrze-gawczy stacyjki, lampki w drzwiach (środkowych/pasażera), lampka w konsoli podsufitowej, oświetlenie punktowe, lampka nad fotelem pasażera, lampki oświetlenia przestrzeni ładunkowej (środkowe, przy drzwiach tylnych)
Przeglłdy, czynnoąci obsśugowe i naprawy

7-55

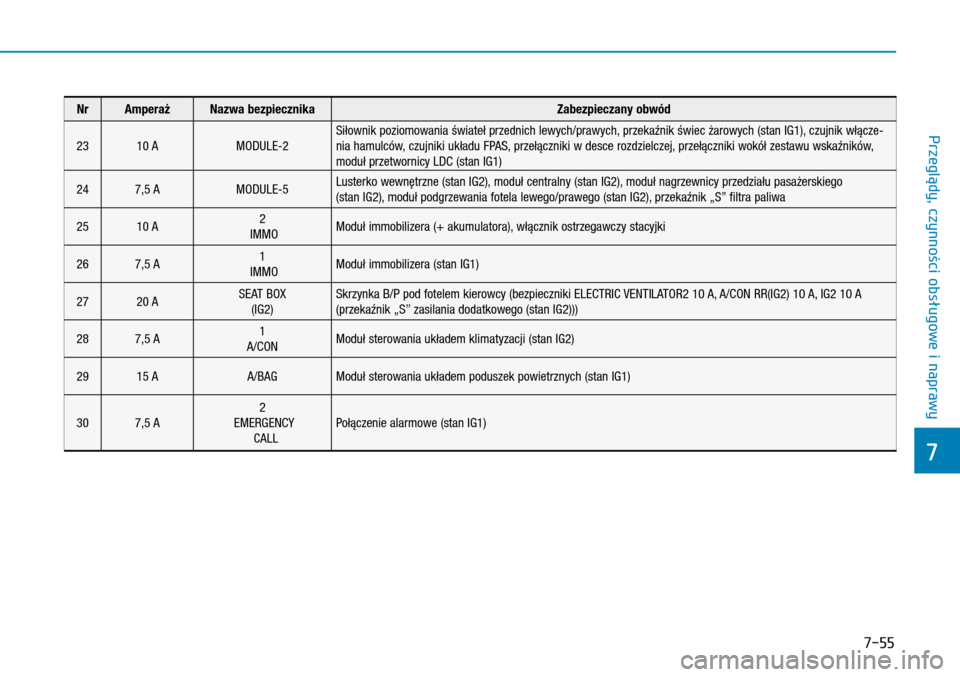

NrAmperażNazwa bezpiecznikaZabezpieczany obwód
2310 AMODULE-2Siłownik poziomowania świateł przednich lewych/prawych, przekaźnik świec żarowych (stan IG1), czujnik włącze-nia hamulców, czujniki układu FPAS, przełączniki w desce rozdzielczej, przełączniki wokół zestawu wskaźników, moduł przetwornicy LDC (stan IG1)
247,5 AMODULE-5Lusterko wewnętrzne (stan IG2), moduł centralny (stan IG2), moduł nagrzewnicy przedziału pasażerskiego (stan IG2), moduł podgrzewania fotela lewego/prawego (stan IG2), przekaźnik „S” filtra paliwa
2510 A2 IMMOModuł immobilizera (+ akumulatora), włącznik ostrzegawczy stacyjki
267,5 A1 IMMOModuł immobilizera (stan IG1)
2720 ASEAT BOX(IG2)Skrzynka B/P pod fotelem kierowcy (bezpieczniki ELECTRIC VENTILATOR2 10 A, A/CON RR(IG2) 10 A, IG2 10 A (przekaźnik „S” zasilania dodatkowego (stan IG2)))
287,5 A1A/CONModuł sterowania układem klimatyzacji (stan IG2)
2915 AA/BAGModuł sterowania układem poduszek powietrznych (stan IG1)
307,5 A2 EMERGENCY CALLPołączenie alarmowe (stan IG1)
7
