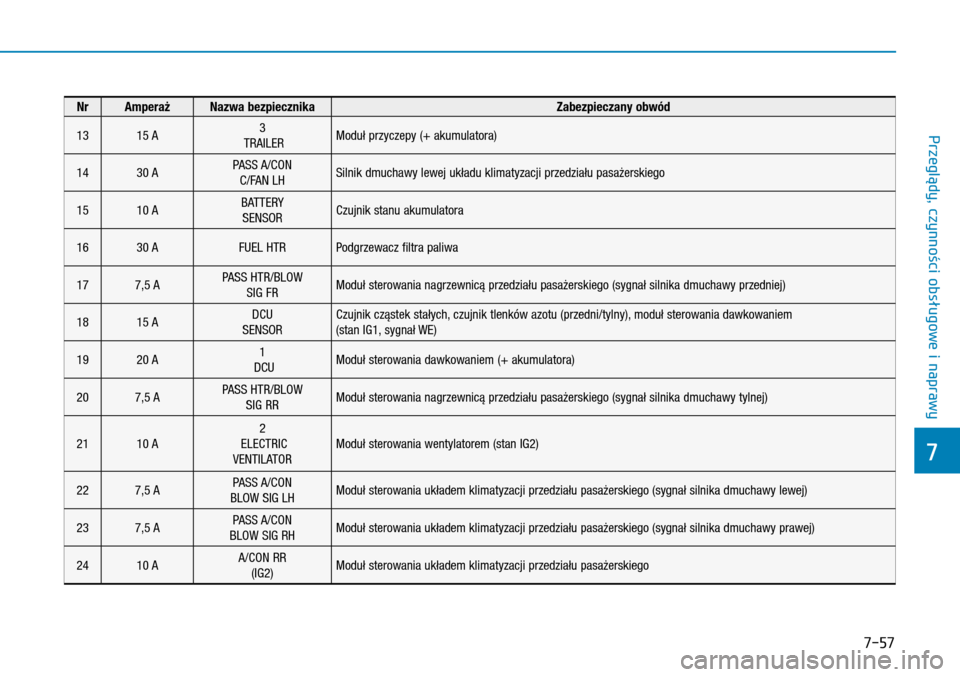

NrAmperażNazwa bezpiecznika Zabezpieczany obwód
1315 A3 TRAILERModuł przyczepy (+ akumulatora)
1430 APASS A/CONC/FAN LHSilnik dmuchawy lewej układu klimatyzacji przedziału pasażerskiego
1510 ABATTERYSENSORCzujnik stanu akumulatora
1630 AFUEL HTRPodgrzewacz filtra paliwa
177,5 APASS HTR/BLOWSIG FRModuł sterowania nagrzewnicą przedziału pasażerskiego (sygnał silnika dmuchawy przedniej)
1815 ADCUSENSORCzujnik cząstek stałych, czujnik tlenków azotu (przedni/tylny), moduł sterowania dawkowaniem (stan IG1, sygnał WE)
1920 A1 DCUModuł sterowania dawkowaniem (+ akumulatora)
207,5 APASS HTR/BLOWSIG RRModuł sterowania nagrzewnicą przedziału pasażerskiego (sygnał silnika dmuchawy tylnej)
2110 A2 ELECTRICVENTILATORModuł sterowania wentylatorem (stan IG2)
227,5 APASS A/CONBLOW SIG LHModuł sterowania układem klimatyzacji przedziału pasażerskiego (sygnał silnika dmuchawy lewej)
237,5 APASS A/CONBLOW SIG RHModuł sterowania układem klimatyzacji przedziału pasażerskiego (sygnał silnika dmuchawy prawej)
2410 AA/CON RR(IG2)Moduł sterowania układem klimatyzacji przedziału pasażerskiego
7
Przeglądy, czynnożci obsćugowe i naprawy
7-59
Główna skrzynka bezpieczników i przekaźników w przedziale silnika

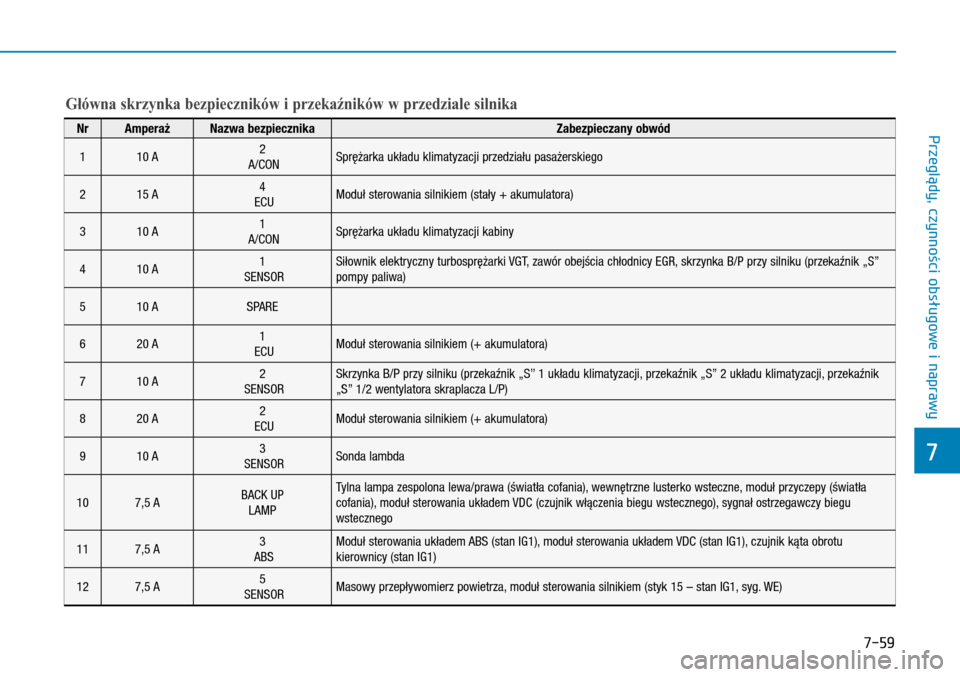

NrAmperażNazwa bezpiecznika Zabezpieczany obwód
110 A2 A/CONSprężarka układu klimatyzacji przedziału pasażerskiego
215 A4 ECUModuł sterowania silnikiem (stały + akumulatora)
310 A1 A/CONSprężarka układu klimatyzacji kabiny
410 A1 SENSORSiłownik elektryczny turbosprężarki VGT, zawór obejścia chłodnicy EGR, skrzynka B/P przy silniku (przekaźnik „S” pompy paliwa)
510 ASPARE
620 A1 ECUModuł sterowania silnikiem (+ akumulatora)
710 A2 SENSORSkrzynka B/P przy silniku (przekaźnik „S” 1 układu klimatyzacji, przekaźnik „S” 2 układu klimatyzacji, przekaźnik „S” 1/2 wentylatora skraplacza L/P)
820 A2 ECUModuł sterowania silnikiem (+ akumulatora)
910 A3 SENSORSonda lambda
107,5 ABACK UPLAMP
Tylna lampa zespolona lewa/prawa (światła cofania), wewnętrzne lusterko wsteczne, moduł przyczepy (światła cofania), moduł sterowania układem VDC (czujnik włączenia biegu wstecznego), sygnał ostrzegawczy biegu wstecznego
117,5 A3 ABSModuł sterowania układem ABS (stan IG1), moduł sterowania układem VDC (stan IG1), czujnik kąta obrotu kierownicy (stan IG1)
127,5 A5 SENSORMasowy przepływomierz powietrza, moduł sterowania silnikiem (styk 15 – stan IG1, syg. WE)
