2016 Hyundai H350 Wentylator

1-3

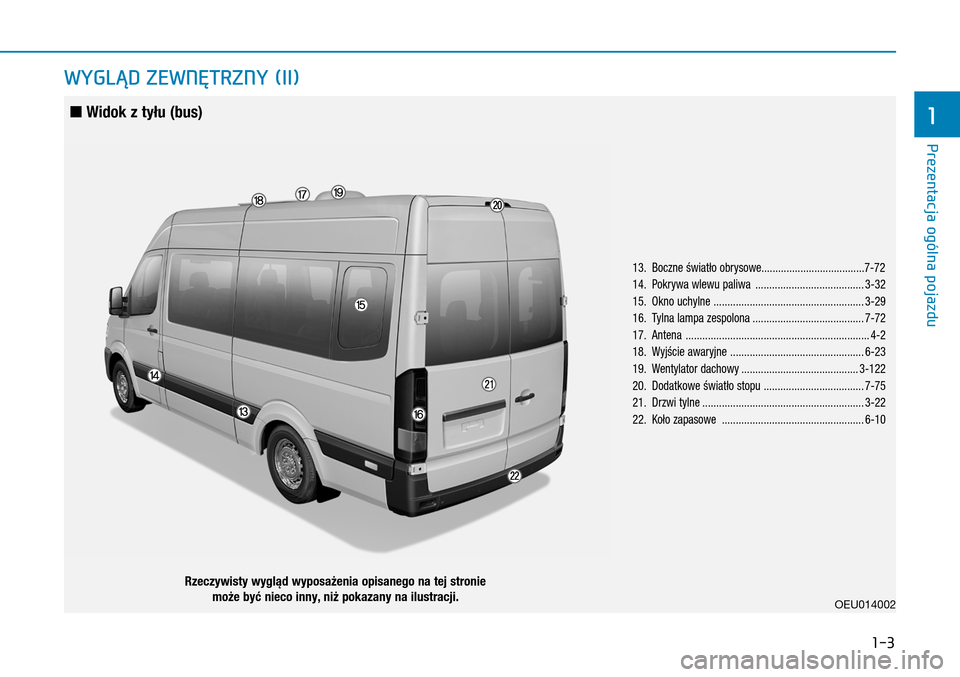

WYGLĄD ZEWNĘTRZNY (II)
OEU014002
13. Boczne światło obrysowe.....................................7-72
14. Pokrywa wlewu paliwa .......................................3-32
15. Okno uchylne ......................................................3-29
16. Tylna lampa zespolona ........................................7-72
17. Antena ..................................................................4-2
18. Wyjście awaryjne ................................................6-23
19. Wentylator dachowy ..........................................3-122
20. Dodatkowe światło stopu ....................................7-75
21. Drzwi tylne ..........................................................3-22
22. Koło zapasowe ...................................................6-10
n Widok z tyłu (bus)
Rzeczywisty wygląd wyposażenia opisanego na tej stronie może być nieco inny, niż pokazany na ilustracji.
Prezentacja ogólna pojazdu
1

1-5

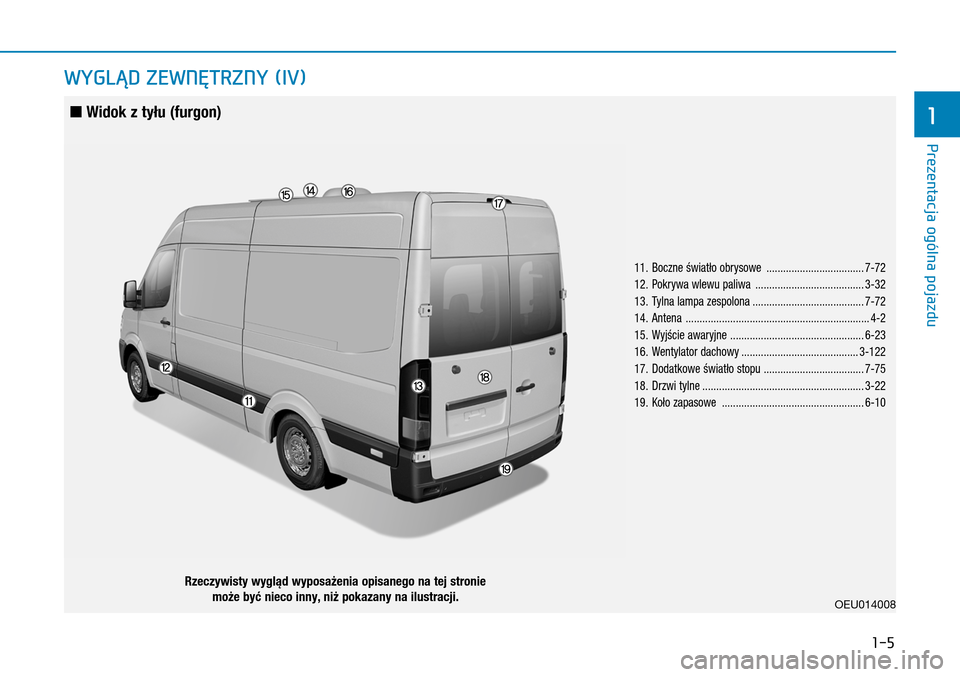

WYGLĄD ZEWNĘTRZNY (IV)
OEU014008
11. Boczne światło obrysowe ...................................7-72
12. Pokrywa wlewu paliwa .......................................3-32
13. Tylna lampa zespolona ........................................7-72
14. Antena ..................................................................4-2
15. Wyjście awaryjne ................................................6-23
16. Wentylator dachowy ..........................................3-122
17. Dodatkowe światło stopu ....................................7-75
18. Drzwi tylne ..........................................................3-22
19. Koło zapasowe ...................................................6-10
n Widok z tyłu (furgon)
Rzeczywisty wygląd wyposażenia opisanego na tej stronie może być nieco inny, niż pokazany na ilustracji.
Prezentacja ogólna pojazdu
1

1-9

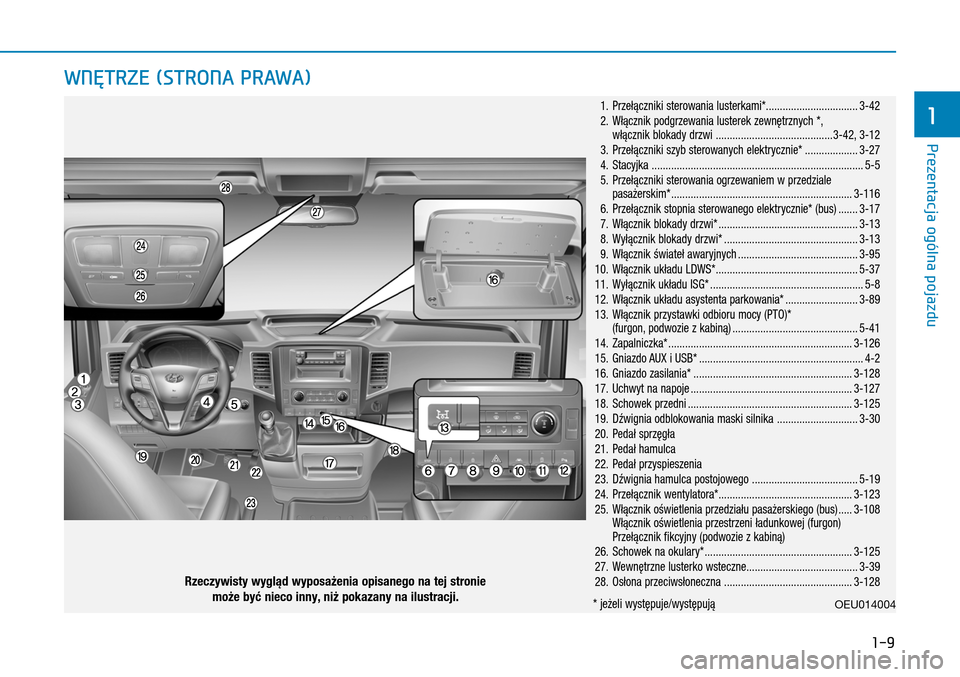

WNĘTRZE (STRONA PRAWA)
1. Przełączniki sterowania lusterkami*.................................3-42 2. Włącznik podgrzewania lusterek zewnętrznych *, włącznik blokady drzwi ..........................................3-42, 3-12 3. Przełączniki szyb sterowanych elektrycznie* ...................3-27 4. Stacyjka ........................................................................\
....5-5 5. Przełączniki sterowania ogrzewaniem w przedziale pasażerskim* .................................................................3-116 6. Przełącznik stopnia sterowanego elektrycznie* (bus) .......3-17 7. Włącznik blokady drzwi* ..................................................3-13 8. Wyłącznik blokady drzwi* ................................................3-13 9. Włącznik świateł awaryjnych ...........................................3-95 10. Włącznik układu LDWS* ...................................................5-37 11. Wyłącznik układu ISG* .......................................................5-8 12. Włącznik układu asystenta parkowania* ..........................3-89 13. Włącznik przystawki odbioru mocy (PTO)* (furgon, podwozie z kabiną) .............................................5-41 14. Zapalniczka* ..................................................................3-126 15. Gniazdo AUX i USB* ...........................................................4-2 16. Gniazdo zasilania* .........................................................3-128 17. Uchwyt na napoje ..........................................................3-127 18. Schowek przedni ...........................................................3-125 19. Dźwignia odblokowania maski silnika .............................3-30 20. Pedał sprzęgła 21. Pedał hamulca 22. Pedał przyspieszenia 23. Dźwignia hamulca postojowego ......................................5-19 24. Przełącznik wentylatora* ................................................3-123 25. Włącznik oświetlenia przedziału pasażerskiego (bus) .....3-108 Włącznik oświetlenia przestrzeni ładunkowej (furgon) Przełącznik fikcyjny (podwozie z kabiną) 26. Schowek na okulary* .....................................................3-125 27. Wewnętrzne lusterko wsteczne ........................................3-39 28. Osłona przeciwsłoneczna ..............................................3-128
* jeżeli występuje/występująOEU014004
Rzeczywisty wygląd wyposażenia opisanego na tej stronie może być nieco inny, niż pokazany na ilustracji.
Prezentacja ogólna pojazdu
1

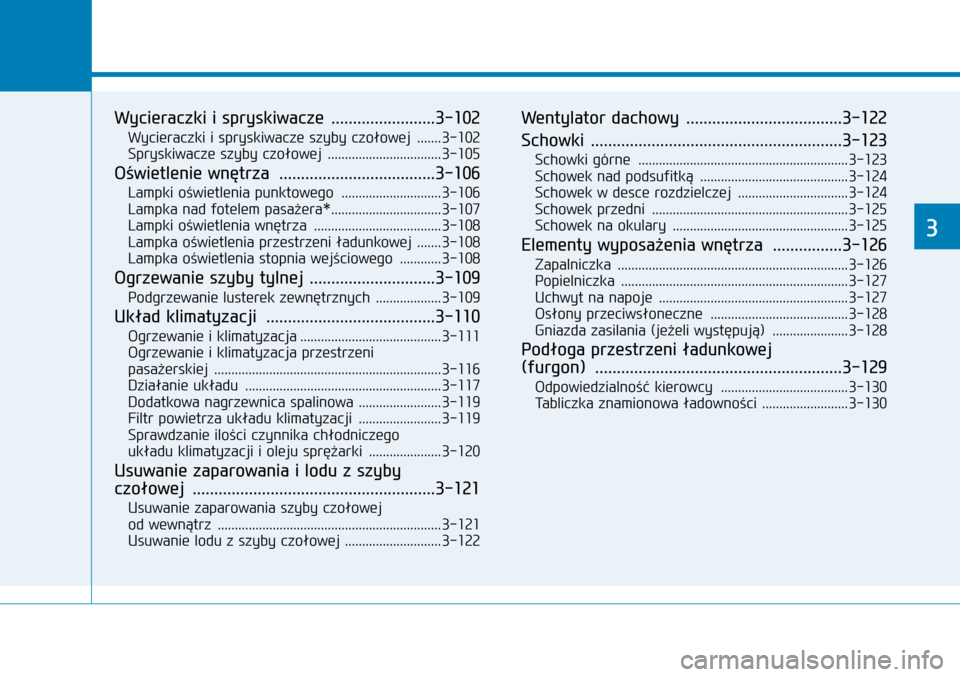

Wyposażenie pojazdu
3

Wycieraczki i spryskiwacze ........................3-102
Wycieraczki i spryskiwacze szyby czołowej .......3-102
Spryskiwacze szyby czołowej .................................3-105
Oświetlenie wnętrza ....................................3-106
Lampki oświetlenia punktowego .............................3-106
Lampka nad fotelem pasażera* ................................3-107
Lampki oświetlenia wnętrza .....................................3-108
Lampka oświetlenia przestrzeni ładunkowej .......3-108
Lampka oświetlenia stopnia wejściowego ............3-108
Ogrzewanie szyby tylnej .............................3-109
Podgrzewanie lusterek zewnętrznych ...................3-109
Układ klimatyzacji .......................................3-110
Ogrzewanie i klimatyzacja .........................................3-111
Ogrzewanie i klimatyzacja przestrzeni
pasażerskiej ..................................................................3-116
Działanie układu .........................................................3-117
Dodatkowa nagrzewnica spalinowa ........................3-119
Filtr powietrza układu klimatyzacji ........................3-119
Sprawdzanie ilości czynnika chłodniczego
układu klimatyzacji i oleju sprężarki .....................3-120
Usuwanie zaparowania i lodu z szyby
czołowej ........................................................3-121
Usuwanie zaparowania szyby czołowej
od wewnątrz .................................................................3-121
Usuwanie lodu z szyby czołowej ............................3-122
Wentylator dachowy ....................................3-122
Schowki ..........................................................3-123
Schowki górne .............................................................3-123
Schowek nad podsufitką ...........................................3-124
Schowek w desce rozdzielczej ................................3-124
Schowek przedni .........................................................3-125
Schowek na okulary ...................................................3-125
Elementy wyposażenia wnętrza ................3-126
Zapalniczka ...................................................................3-126
Popielniczka ..................................................................3-127
Uchwyt na napoje .......................................................3-127
Osłony przeciwsłoneczne ........................................3-128
Gniazda zasilania (jeżeli występują) ......................3-128
Podłoga przestrzeni ładunkowej
(furgon) .........................................................3-129
Odpowiedzialność kierowcy .....................................3-130
Tabliczka znamionowa ładowności .........................3-130
3

3-122

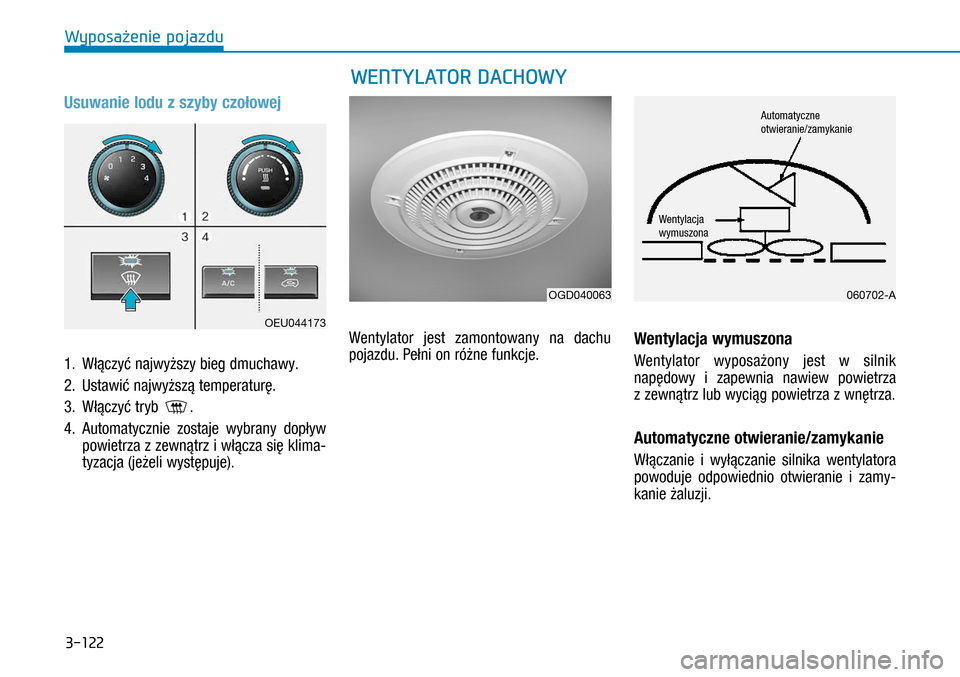

Usuwanie lodu z szyby czołowej
1. Włączyć najwyższy bieg dmuchawy.
2. Ustawić najwyższą temperaturę.
3. Włączyć tryb .
4. Automatycznie zostaje wybrany dopływ
powietrza z zewnątrz i włącza się klima-
tyzacja (jeżeli występuje).
Wentylator jest zamontowany na dachu
pojazdu. Pełni on różne funkcje.Wentylacja wymuszona
Wentylator wyposażony jest w  silnik
napędowy i  zapewnia nawiew powietrza
z zewnątrz lub wyciąg powietrza z wnętrza.
Automatyczne otwieranie/zamykanie
Włączanie i  wyłączanie silnika wentylatora
powoduje odpowiednio otwieranie i  zamy-
kanie żaluzji.
OEU044173
WENTYLATOR DACHOWY
OGD040063060702-A
Automatyczne otwieranie/zamykanie
Wentylacja wymuszona
Wyposaęenie pojazdu

3-123

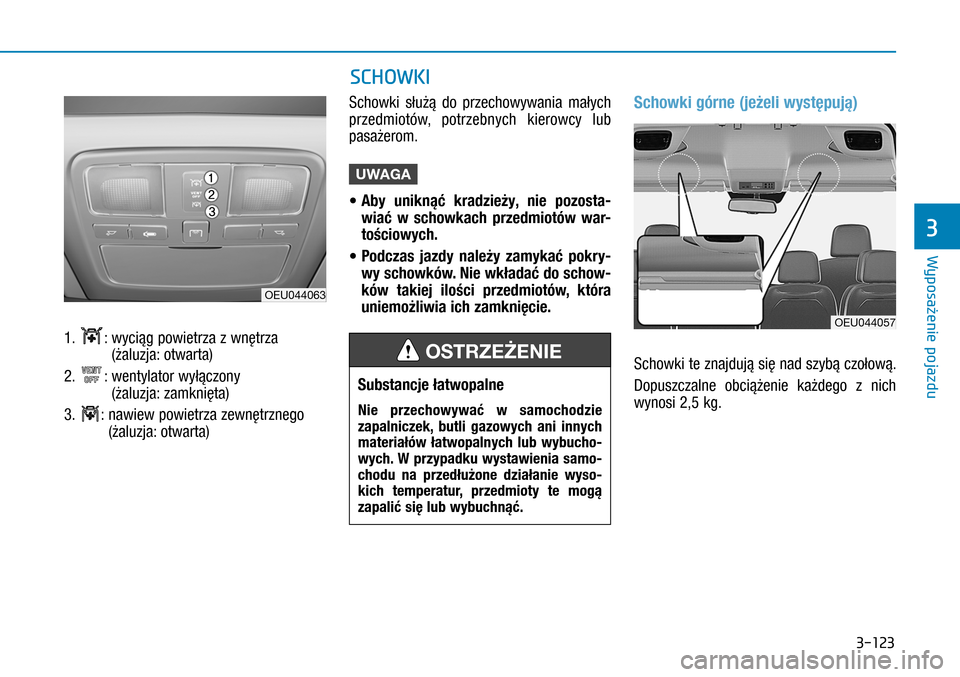

SCHOWKI
1. : wyciąg powietrza z wnętrza
(żaluzja: otwarta)
2. : wentylator wyłączony
(żaluzja: zamknięta)
3. : nawiew powietrza zewnętrznego
(żaluzja: otwarta)
Schowki służą do przechowywania małych
przedmiotów, potrzebnych kierowcy lub
pasażerom.
UWAGA
•
Aby uniknąć kradzieży, nie pozosta-
wiać w  schowkach przedmiotów war-
tościowych.
•
Podczas jazdy należy zamykać pokry-
wy schowków. Nie wkładać do schow-
ków takiej ilości przedmiotów, która
uniemożliwia ich zamknięcie.
Schowki górne (jeżeli występują)
Schowki te znajdują się nad szybą czołową.
Dopuszczalne obciążenie każdego z  nich
wynosi 2,5 kg.
Substancje łatwopalne
Nie przechowywać w  samochodzie zapalniczek, butli gazowych ani innych materiałów łatwopalnych lub wybucho-wych. W przypadku wystawienia samo-chodu na przedłużone działanie wyso-kich temperatur, przedmioty te mogą zapalić się lub wybuchnąć.
OSTRZEŻENIE
OEU044057
OEU044063
Wyposaęenie pojazdu
3

5-58

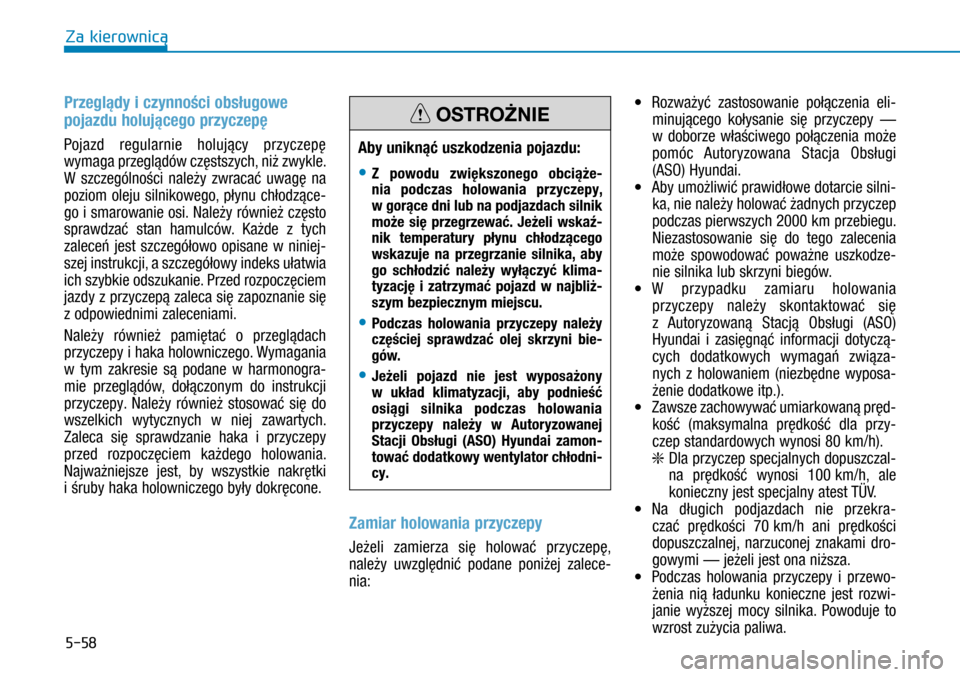

Przeglądy i czynności obsługowe
pojazdu holującego przyczepę
Pojazd regularnie holujący przyczepę
wymaga przeglądów częstszych, niż zwykle.
W  szczególności należy zwracać uwagę na
poziom oleju silnikowego, płynu chłodzące-
go i smarowanie osi. Należy również często
sprawdzać stan hamulców. Każde z  tych
zaleceń jest szczegółowo opisane w  niniej-
szej instrukcji, a szczegółowy indeks ułatwia
ich szybkie odszukanie. Przed rozpoczęciem
jazdy z przyczepą zaleca się zapoznanie się
z odpowiednimi zaleceniami.
Należy również pamiętać o  przeglądach
przyczepy i haka holowniczego. Wymagania
w tym zakresie są podane w  harmonogra-
mie przeglądów, dołączonym do instrukcji
przyczepy. Należy również stosować się do
wszelkich wytycznych w  niej zawartych.
Zaleca się sprawdzanie haka i  przyczepy
przed rozpoczęciem każdego holowania.
Najważniejsze jest, by wszystkie nakrętki
i śruby haka holowniczego były dokręcone.
Zamiar holowania przyczepy
Jeżeli zamierza się holować przyczepę,
należy uwzględnić podane poniżej zalece-
nia:
• Rozważyć zastosowanie połączenia eli-
minującego kołysanie się przyczepy —
w  doborze właściwego połączenia może
pomóc Autoryzowana Stacja Obsługi
(ASO) Hyundai.
• Aby umożliwić prawidłowe dotarcie silni-
ka, nie należy holować żadnych przyczep
podczas pierwszych 2000 km przebiegu.
Niezastosowanie się do tego zalecenia
może spowodować poważne uszkodze-
nie silnika lub skrzyni biegów.
• W  przypadku zamiaru holowania
przyczepy należy skontaktować się
z  Autoryzowaną Stacją Obsługi (ASO)
Hyundai i  zasięgnąć informacji dotyczą-
cych dodatkowych wymagań związa-
nych z  holowaniem (niezbędne wyposa-
żenie dodatkowe itp.).
• Zawsze zachowywać umiarkowaną pręd-
kość (maksymalna prędkość dla przy-
czep standardowych wynosi 80 km/h).
❇
Dla przyczep specjalnych dopuszczal-
na prędkość wynosi 100 km/h, ale
konieczny jest specjalny atest TÜV.
• Na długich podjazdach nie przekra-
czać prędkości 70 km/h ani prędkości
dopuszczalnej, narzuconej znakami dro-
gowymi — jeżeli jest ona niższa.
• Podczas holowania przyczepy i  przewo-
żenia nią ładunku konieczne jest rozwi-
janie wyższej mocy silnika. Powoduje to
wzrost zużycia paliwa.
Aby uniknąć uszkodzenia pojazdu:
• Z powodu zwiększonego obciąże-nia podczas holowania przyczepy, w gorące dni lub na podjazdach silnik może się przegrzewać. Jeżeli wskaź-nik temperatury płynu chłodzącego wskazuje na przegrzanie silnika, aby go schłodzić należy wyłączyć klima-tyzację i  zatrzymać pojazd w  najbliż-szym bezpiecznym miejscu.
• Podczas holowania przyczepy należy częściej sprawdzać olej skrzyni bie-gów.
• Jeżeli pojazd nie jest wyposażony w  układ klimatyzacji, aby podnieść osiągi silnika podczas holowania przyczepy należy w  Autoryzowanej Stacji Obsługi (ASO) Hyundai zamon-tować dodatkowy wentylator chłodni-cy.
OSTROŻNIE
Za kierownicę

6-7

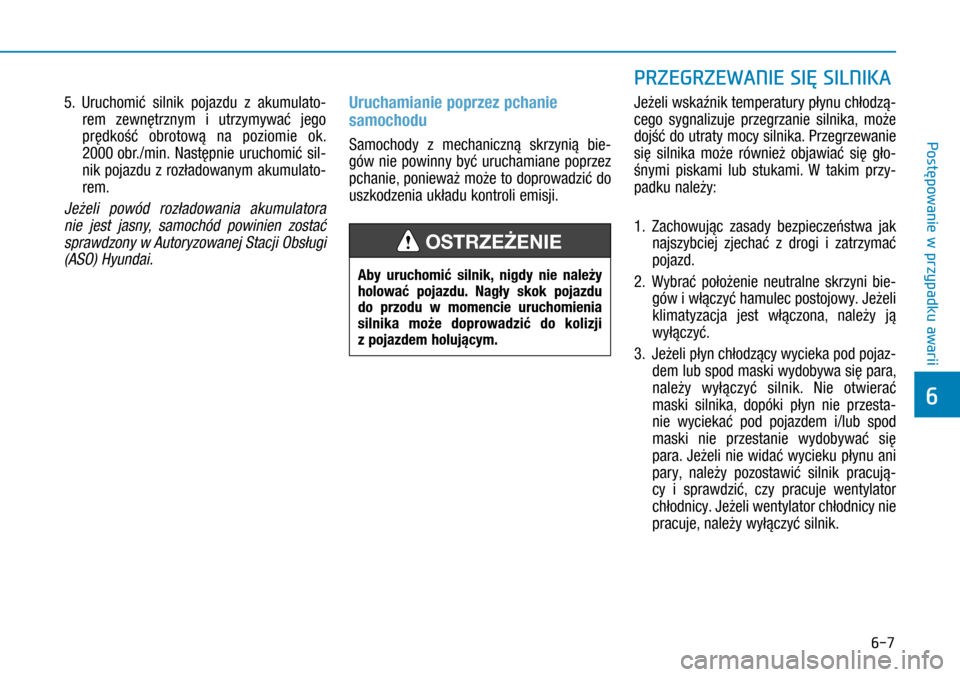

5. Uruchomić silnik pojazdu z  akumulato-
rem zewnętrznym i  utrzymywać jego
prędkość obrotową na poziomie ok.
2000 obr./min. Następnie uruchomić sil-
nik pojazdu z rozładowanym akumulato-
rem.
Jeżeli powód rozładowania akumulatora
nie jest jasny, samochód powinien zostać
sprawdzony w Autoryzowanej Stacji Obsługi
(ASO) Hyundai.
Uruchamianie poprzez pchanie
samochodu
Samochody z  mechaniczną skrzynią bie-
gów nie powinny być uruchamiane poprzez
pchanie, ponieważ może to doprowadzić do
uszkodzenia układu kontroli emisji.
Jeżeli wskaźnik temperatury płynu chłodzą-
cego sygnalizuje przegrzanie silnika, może
dojść do utraty mocy silnika. Przegrzewanie
się silnika może również objawiać się gło-
śnymi piskami lub stukami. W  takim przy-
padku należy:
1. Zachowując zasady bezpieczeństwa jak
najszybciej zjechać z  drogi i  zatrzymać
pojazd.
2. Wybrać położenie neutralne skrzyni bie-
gów i włączyć hamulec postojowy. Jeżeli
klimatyzacja jest włączona, należy ją
wyłączyć.
3. Jeżeli płyn chłodzący wycieka pod pojaz-
dem lub spod maski wydobywa się para,
należy wyłączyć silnik. Nie otwierać
maski silnika, dopóki płyn nie przesta-
nie wyciekać pod pojazdem i/lub spod
maski nie przestanie wydobywać się
para. Jeżeli nie widać wycieku płynu ani
pary, należy pozostawić silnik pracują-
cy i  sprawdzić, czy pracuje wentylator
chłodnicy. Jeżeli wentylator chłodnicy nie
pracuje, należy wyłączyć silnik.
Aby uruchomić silnik, nigdy nie należy holować pojazdu. Nagły skok pojazdu do przodu w  momencie uruchomienia silnika może doprowadzić do kolizji z pojazdem holującym.
OSTRZEŻENIE
PRZEGRZEWANIE SIĘ SILNIKA
Postżpowanie w przypadku awarii
6
