2015 TOYOTA VENZA Manuel du propriétaire (in French)

247
2-4. Utilisation des autres systèmes de conduite
2
Pendant la conduite
VENZA_OM_OM73023D_(D)

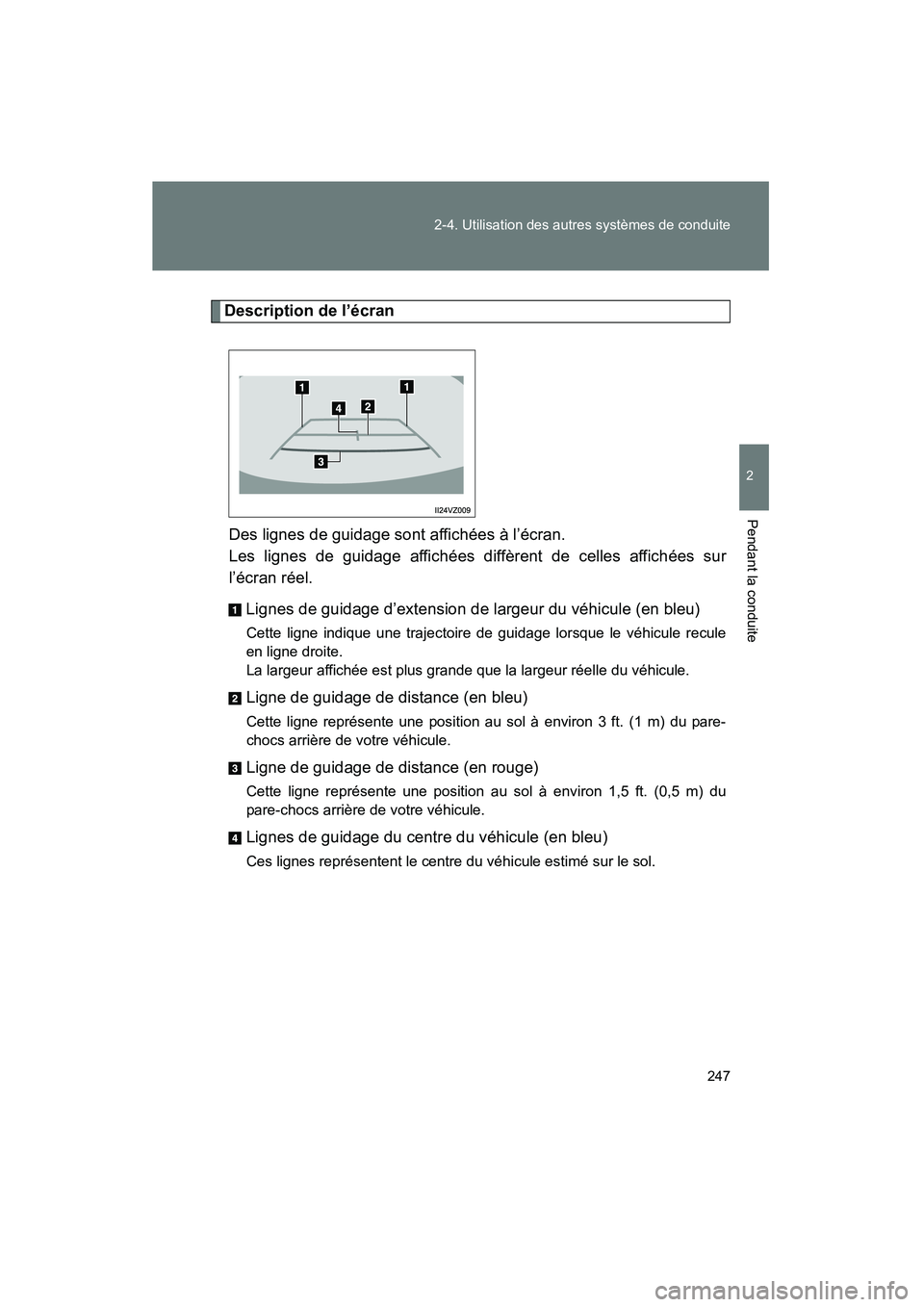

Description de l’écran
Des lignes de guidage sont affichées à l’écran.
Les lignes de guidage affichées diffèrent de celles affichées sur
l’écran réel. Lignes de guidage d’extension de largeur du véhicule (en bleu)
Cette ligne indique une trajectoire de guidage lorsque le véhicule recule
en ligne droite.
La largeur affichée est plus grande que la largeur réelle du véhicule.
Ligne de guidage de distance (en bleu)
Cette ligne représente une position au sol à environ 3 ft. (1 m) du pare-
chocs arrière de votre véhicule.
Ligne de guidage de distance (en rouge)
Cette ligne représente une position au sol à environ 1,5 ft. (0,5 m) du
pare-chocs arrière de votre véhicule.
Lignes de guidage du centre du véhicule (en bleu)
Ces lignes représentent le centre du véhicule estimé sur le sol.
VENZA_OM_OM73023D_(D).book Page 247 Wednesday, May 14, 2014 1:27 PM

248 2-4. Utilisation des autres systèmes de conduite
VENZA_OM_OM73023D_(D)
Précautions relatives au système de moniteur de rétrovision■ Zone affichée à l’écran
Le système de moniteur de
rétrovision affiche une image de
la vue de la zone à l’arrière du
véhicule à partir du pare-chocs.
Vous pouvez régler l’image affi-
chée sur l’écran du système de
moniteur de rétrovision : repor-
tez-vous à la P. 336.
• La zone affichée à l’écran peutvarier selon l’orientation du
véhicule.
• Les objets proches des coins du pare-chocs ou situés sous
le pare-chocs ne sont pas affi-
chés.
• La caméra utilise une lentille spéciale. Les distances repré-
sentées sur l’image affichée à
l’écran diffèrent des distances
réelles.
• Il se peut que le moniteur n’affiche pas les objets situés
plus haut que la caméra.
• Si votre véhicule est doté d’une plaque d’immatriculation
rétroéclairée, celle-ci pourrait
interférer avec l’écran.
Coins du pare-chocs
VENZA_OM_OM73023D_(D).book Page 248 Wednesday, May 14, 2014 1:27 PM

249
2-4. Utilisation des autres systèmes de conduite
2
Pendant la conduite
VENZA_OM_OM73023D_(D)
■
Caméra du système de moniteur de rétrovision
La caméra du système de moni-
teur de rétrovision est située au-
dessus de la plaque d’immatricu-
lation.
● Utilisation de la caméra
L’image transmise par la caméra ne peut pas être de bonne qualité
lorsque de la saleté ou une substance étrangère (comme des
gouttes d’eau, de la neige, de la boue, etc.) adhère à la caméra.
Dans ce cas, rincez-la avec une grande quantité d’eau. Ensuite,
rincez la lentille de la caméra à l’eau, puis essuyez-la complète-
ment à l’aide d’un chiffon doux et humide.
VENZA_OM_OM73023D_(D).book Page 249 Wednesday, May 14, 2014 1:27 PM

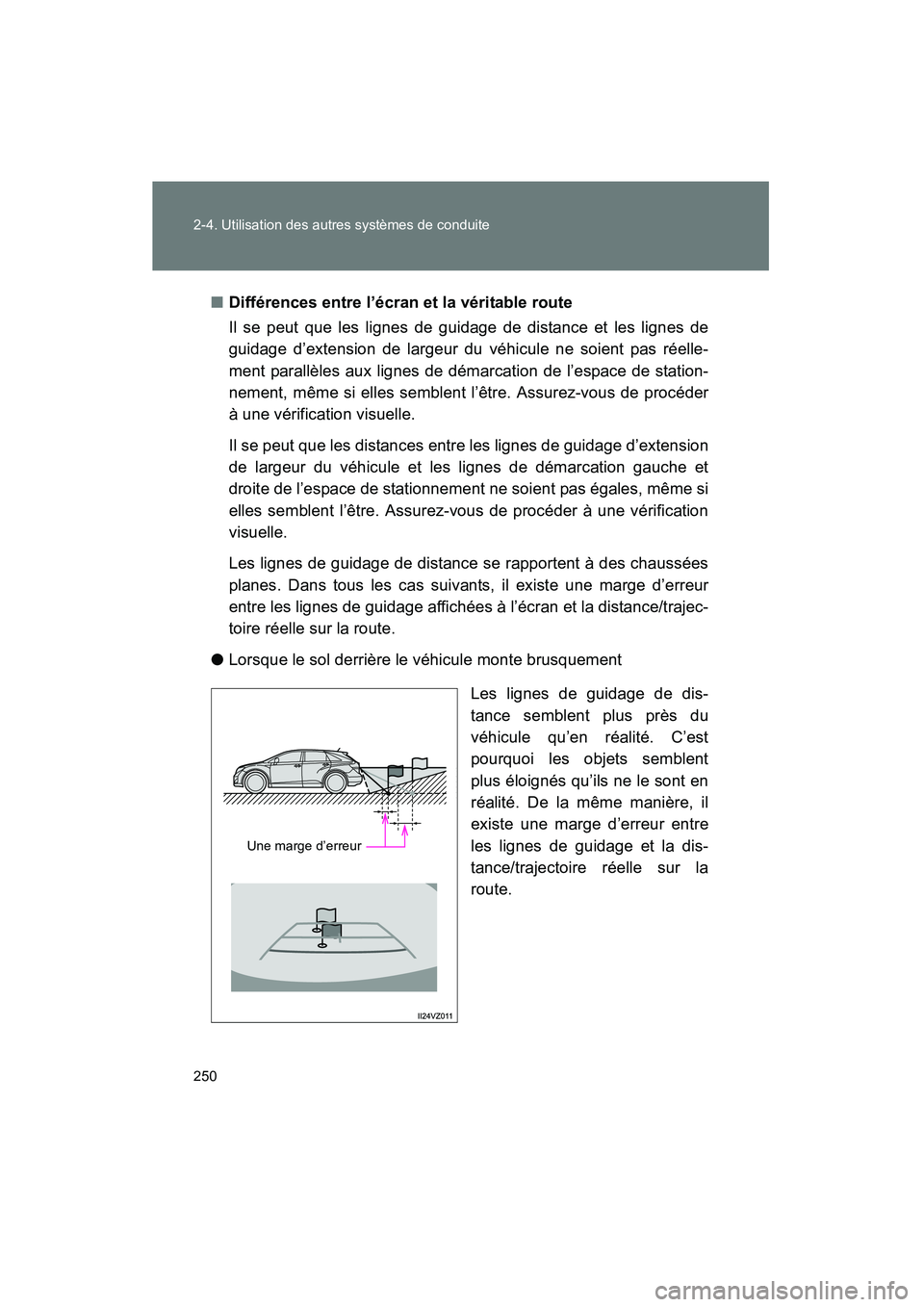

250 2-4. Utilisation des autres systèmes de conduite
VENZA_OM_OM73023D_(D)■
Différences entre l’écran et la véritable route
Il se peut que les lignes de guidage de distance et les lignes de
guidage d’extension de largeur du véhicule ne soient pas réelle-
ment parallèles aux lignes de démarcation de l’espace de station-
nement, même si elles semblent l’être. Assurez-vous de procéder
à une vérification visuelle.
Il se peut que les distances entre les lignes de guidage d’extension
de largeur du véhicule et les lignes de démarcation gauche et
droite de l’espace de stationnement ne soient pas égales, même si
elles semblent l’être. Assurez-vous de procéder à une vérification
visuelle.
Les lignes de guidage de distance se rapportent à des chaussées
planes. Dans tous les cas suivants, il existe une marge d’erreur
entre les lignes de guidage affichées à l’écran et la distance/trajec-
toire réelle sur la route.
● Lorsque le sol derrière le véhicule monte brusquement
Les lignes de guidage de dis-
tance semblent plus près du
véhicule qu’en réalité. C’est
pourquoi les objets semblent
plus éloignés qu’ils ne le sont en
réalité. De la même manière, il
existe une marge d’erreur entre
les lignes de guidage et la dis-
tance/trajectoire réelle sur la
route.
Une marge d’erreur
VENZA_OM_OM73023D_(D).book Page 250 Wednesday, May 14, 2014 1:27 PM

251
2-4. Utilisation des autres systèmes de conduite
2
Pendant la conduite
VENZA_OM_OM73023D_(D)
●

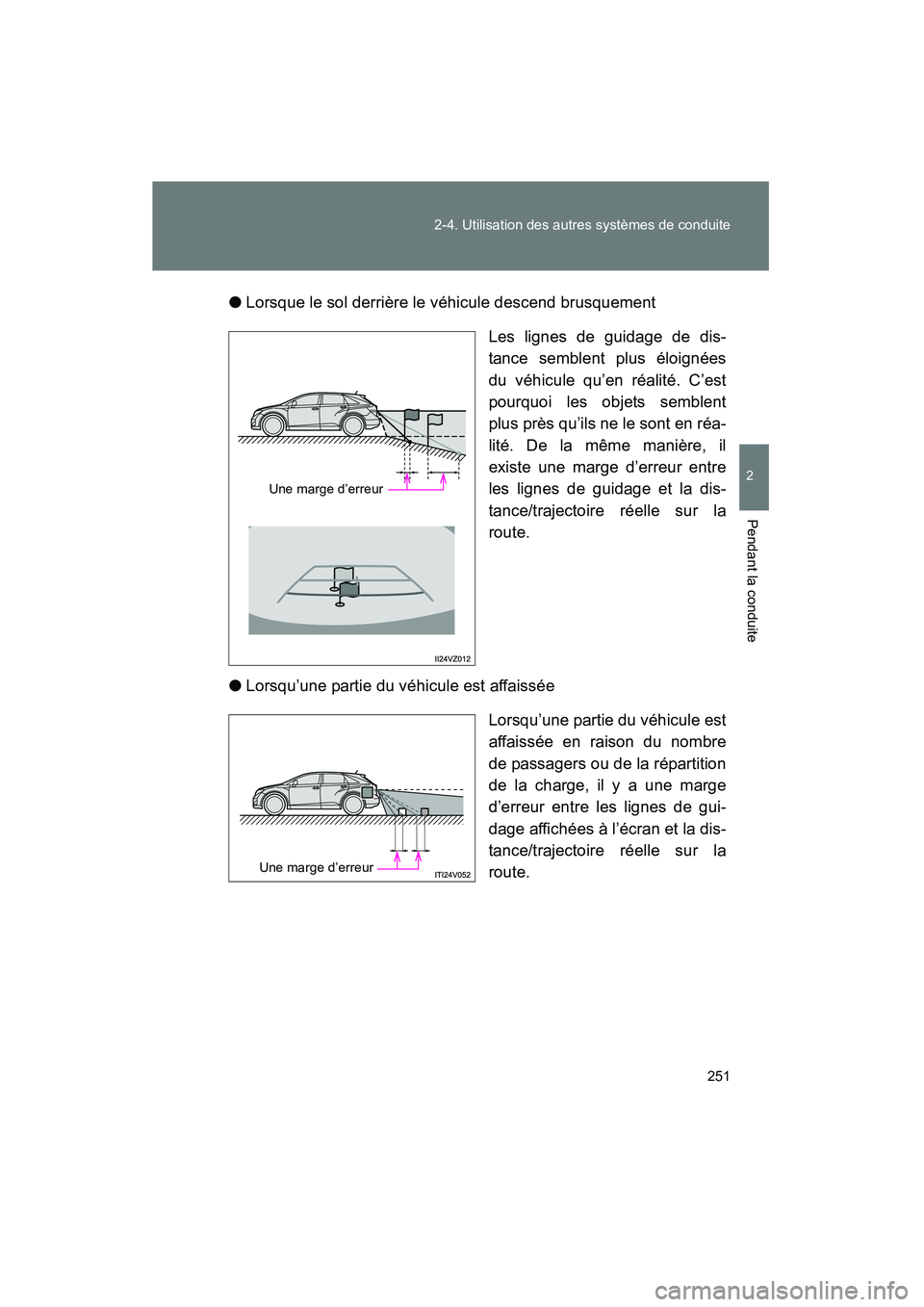

Lorsque le sol derrière le véhicule descend brusquement
Les lignes de guidage de dis-
tance semblent plus éloignées
du véhicule qu’en réalité. C’est
pourquoi les objets semblent
plus près qu’ils ne le sont en réa-
lité. De la même manière, il
existe une marge d’erreur entre
les lignes de guidage et la dis-
tance/trajectoire réelle sur la
route.
● Lorsqu’une partie du véhicule est affaissée
Lorsqu’une partie du véhicule est
affaissée en raison du nombre
de passagers ou de la répartition
de la charge, il y a une marge
d’erreur entre les lignes de gui-
dage affichées à l’écran et la dis-
tance/trajectoire réelle sur la
route.
Une marge d’erreur
Une marge d’erreur
VENZA_OM_OM73023D_(D).book Page 251 Wednesday, May 14, 2014 1:27 PM

252 2-4. Utilisation des autres systèmes de conduite
VENZA_OM_OM73023D_(D)■
Lorsque le véhicule approche d’objets tridimensionnels
Il est impossible d’estimer la position des objets tridimensionnels
(comme les véhicules) à l’aide des lignes de guidage d’extension
de largeur du véhicule et des lignes de guidage de distance. Lors-
que vous approchez d’un objet tridimensionnel dont une partie
dépasse vers l’extérieur (comme le plateau d’un camion), soyez
attentif aux éléments suivants.
● Lignes de guidage d’extension de largeur du véhicule
Procédez à une vérification
visuelle des zones entourant le
véhicule et derrière celui-ci.
Dans l’exemple illustré, le
camion semble se trouver en
dehors des lignes de guidage
d’extension de largeur du véhi-
cule et le véhicule ne donne pas
l’impression de le heurter. Toute-
fois, l’arrière du camion peut en
réalité chevaucher les lignes de
guidage d’extension de largeur
du véhicule. En fait, si vous recu-
lez en suivant les lignes de gui-
dage d’extension de largeur du
véhicule, le véhicule risque de
heurter le camion.
VENZA_OM_OM73023D_(D).book Page 252 Wednesday, May 14, 2014 1:27 PM

253
2-4. Utilisation des autres systèmes de conduite
2
Pendant la conduite
VENZA_OM_OM73023D_(D)
●

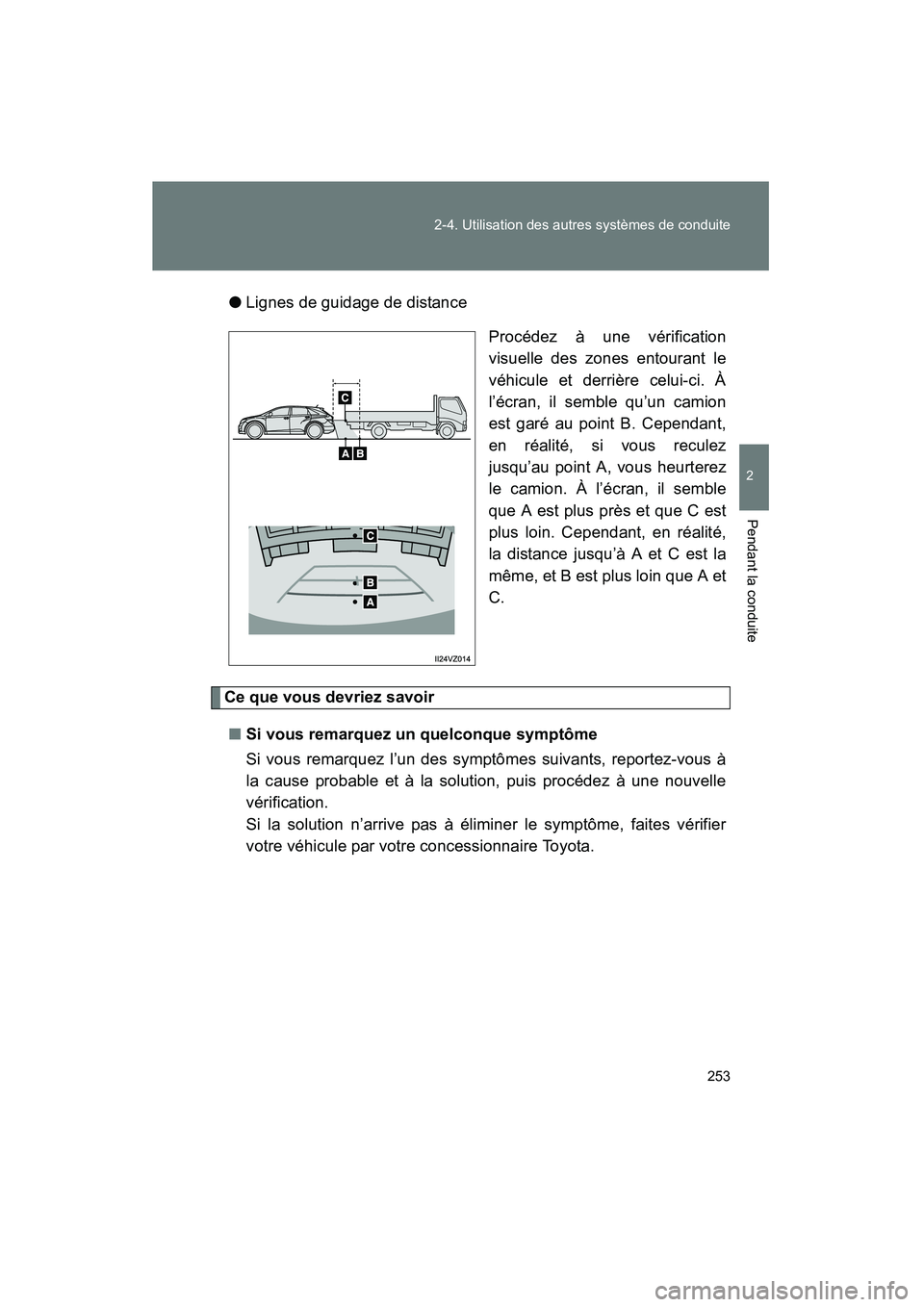

Lignes de guidage de distance
Procédez à une vérification
visuelle des zones entourant le
véhicule et derrière celui-ci. À
l’écran, il semble qu’un camion
est garé au point B. Cependant,
en réalité, si vous reculez
jusqu’au point A, vous heurterez
le camion. À l’écran, il semble
que A est plus près et que C est
plus loin. Cependant, en réalité,
la distance jusqu’à A et C est la
même, et B est plus loin que A et
C.
Ce que vous devriez savoir
■ Si vous remarquez un quelconque symptôme
Si vous remarquez l’un des symptômes suivants, reportez-vous à
la cause probable et à la solution, puis procédez à une nouvelle
vérification.
Si la solution n’arrive pas à éliminer le symptôme, faites vérifier
votre véhicule par votre concessionnaire Toyota.
VENZA_OM_OM73023D_(D).book Page 253 Wednesday, May 14, 2014 1:27 PM

254 2-4. Utilisation des autres systèmes de conduite
VENZA_OM_OM73023D_(D)
SymptômeCause probableSolution
L’image est diffi-
cile à voir • Le véhicule est dans un
endroit sombre
• La température autour de la lentille est élevée ou basse
• La température extérieure est basse
• Il y a des gouttes d’eau sur la caméra
• Il pleut ou il y a de l’humidité
• Une substance étrangère (boue, etc.) adhère à la
caméra
• La caméra est rayée
• Le soleil ou la lumière des phares éclaire directement la
caméra
• Le véhicule se trouve sous un éclairage fluorescent, au
sodium, au mercure, etc. Si cela se produit pour
ces raisons, cela
n’indique pas une
anomalie. Faites mar-
che arrière tout en
vérifiant visuellement
la zone autour du
véhicule. (Lorsque les
conditions seront
meilleures, utilisez à
nouveau le moniteur.)
L’image est
imprécise De la saleté ou une substance
étrangère (comme des gout-
tes d’eau, de la neige, de la
boue, etc.) adhère à la
caméra. Rincez la caméra
avec une grande
quantité d’eau.
Ensuite, rincez la len-
tille de la caméra à
l’eau, puis essuyez-la
complètement à l’aide
d’un chiffon doux et
humide.
L’image est mal
alignée La caméra ou sa zone envi-
ronnante a subi un choc vio-
lent. Faites vérifier le véhi-
cule par votre conces-
sionnaire Toyota.
VENZA_OM_OM73023D_(D).book Page 254 Wednesday, May 14, 2014 1:27 PM
