2015 TOYOTA VENZA Manuel du propriétaire (in French)

543
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et nettoyage
VENZA_OM_OM73023D_(D)

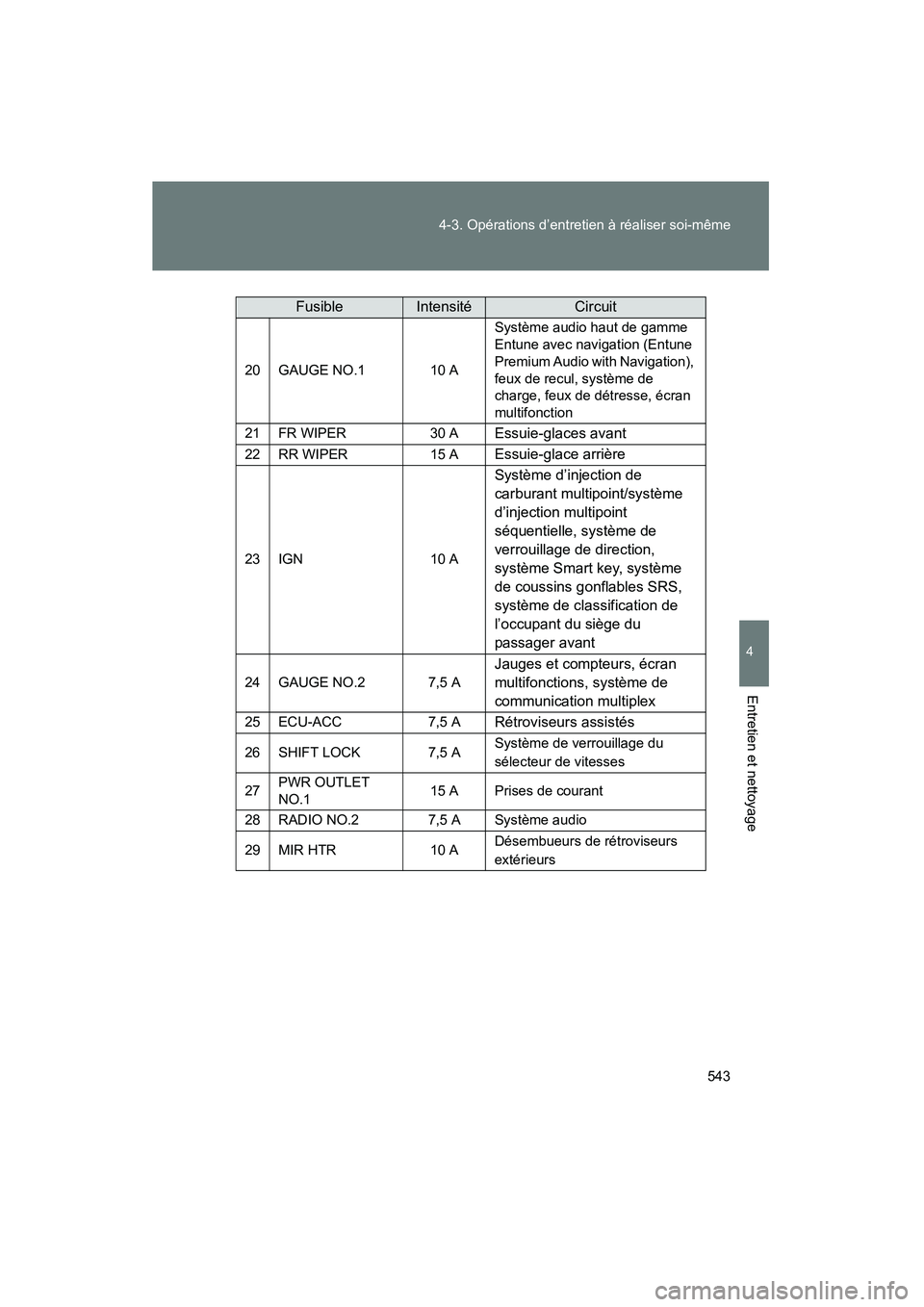

20GAUGE NO.110 A
Système audio haut de gamme
Entune avec navigation (Entune
Premium Audio with Navigation),
feux de recul, système de
charge, feux de détresse, écran
multifonction
21FR WIPER30 AEssuie-glaces avant
22RR WIPER15 AEssuie-glace arrière
23IGN10 A
Système d’injection de
carburant multipoint/système
d’injection multipoint
séquentielle, système de
verrouillage de direction,
système Smart key, système
de coussins gonflables SRS,
système de classification de
l’occupant du siège du
passager avant
24GAUGE NO.27,5 A
Jauges et compteurs, écran
multifonctions, système de
communication multiplex
25ECU-ACC7,5 ARétroviseurs assistés
26SHIFT LOCK7,5 ASystème de verrouillage du
sélecteur de vitesses
27PWR OUTLET
NO.115 APrises de courant
28RADIO NO.27,5 ASystème audio
29MIR HTR10 ADésembueurs de rétroviseurs
extérieurs
FusibleIntensitéCircuit
VENZA_OM_OM73023D_(D).book Page 543 Wednesday, May 14, 2014 1:27 PM

544 4-3. Opérations d’entretien à réaliser soi-même
VENZA_OM_OM73023D_(D)

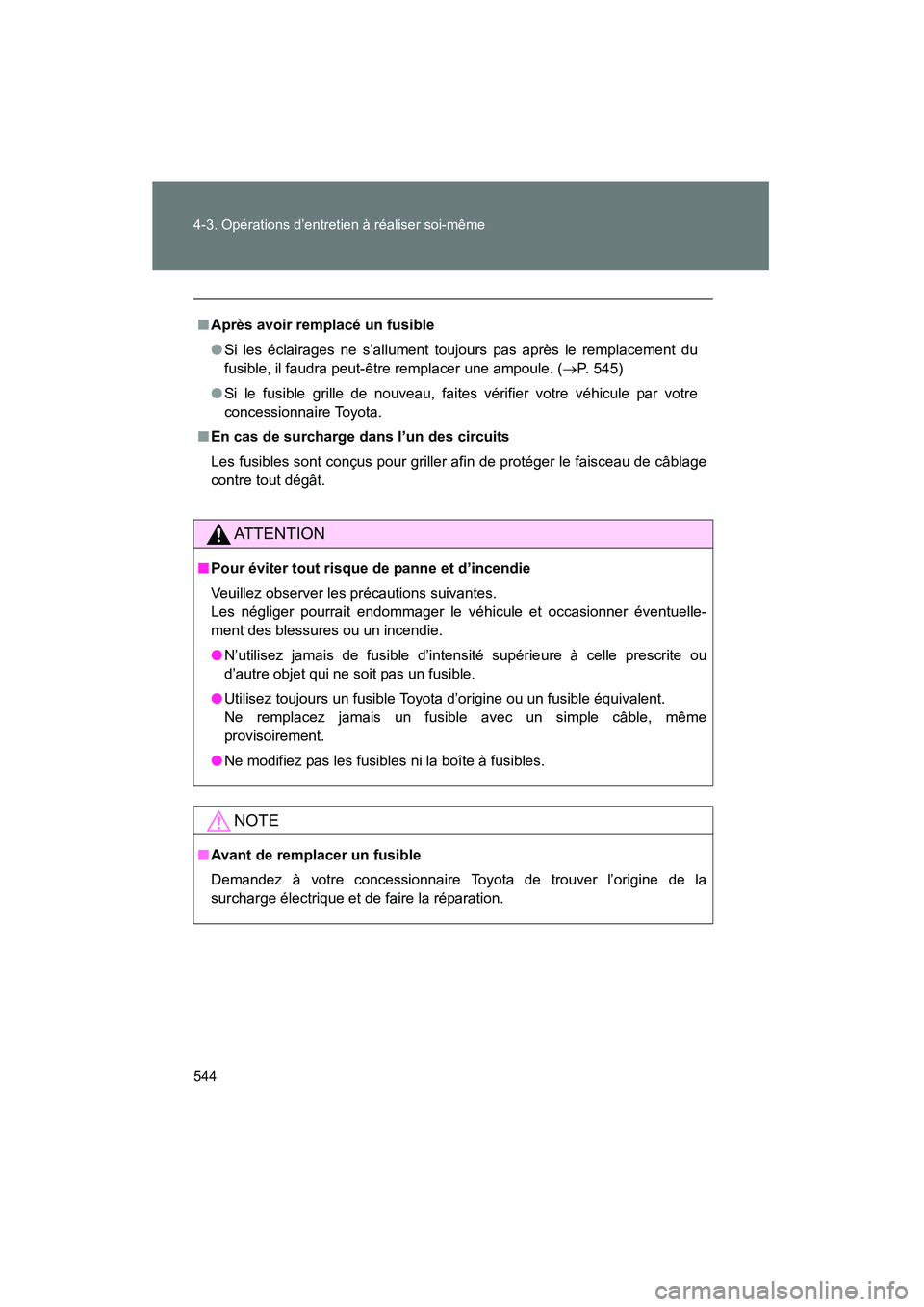

■Après avoir remplacé un fusible
● Si les éclairages ne s’allument toujours pas après le remplacement du
fusible, il faudra peut-être remplacer une ampoule. ( →P. 545)
● Si le fusible grille de nouveau, faites vérifier votre véhicule par votre
concessionnaire Toyota.
■ En cas de surcharge dans l’un des circuits
Les fusibles sont conçus pour griller afin de protéger le faisceau de câblage
contre tout dégât.
AT T E N T I O N
■Pour éviter tout risque de panne et d’incendie
Veuillez observer les précautions suivantes.
Les négliger pourrait endommager le véhicule et occasionner éventuelle-
ment des blessures ou un incendie.
● N’utilisez jamais de fusible d’intensité supérieure à celle prescrite ou
d’autre objet qui ne soit pas un fusible.
● Utilisez toujours un fusible Toyota d’origine ou un fusible équivalent.
Ne remplacez jamais un fusible avec un simple câble, même
provisoirement.
● Ne modifiez pas les fusibles ni la boîte à fusibles.
NOTE
■Avant de remplacer un fusible
Demandez à votre concessionnaire Toyota de trouver l’origine de la
surcharge électrique et de faire la réparation.
VENZA_OM_OM73023D_(D).book Page 544 Wednesday, May 14, 2014 1:27 PM

545
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et nettoyage
VENZA_OM_OM73023D_(D)

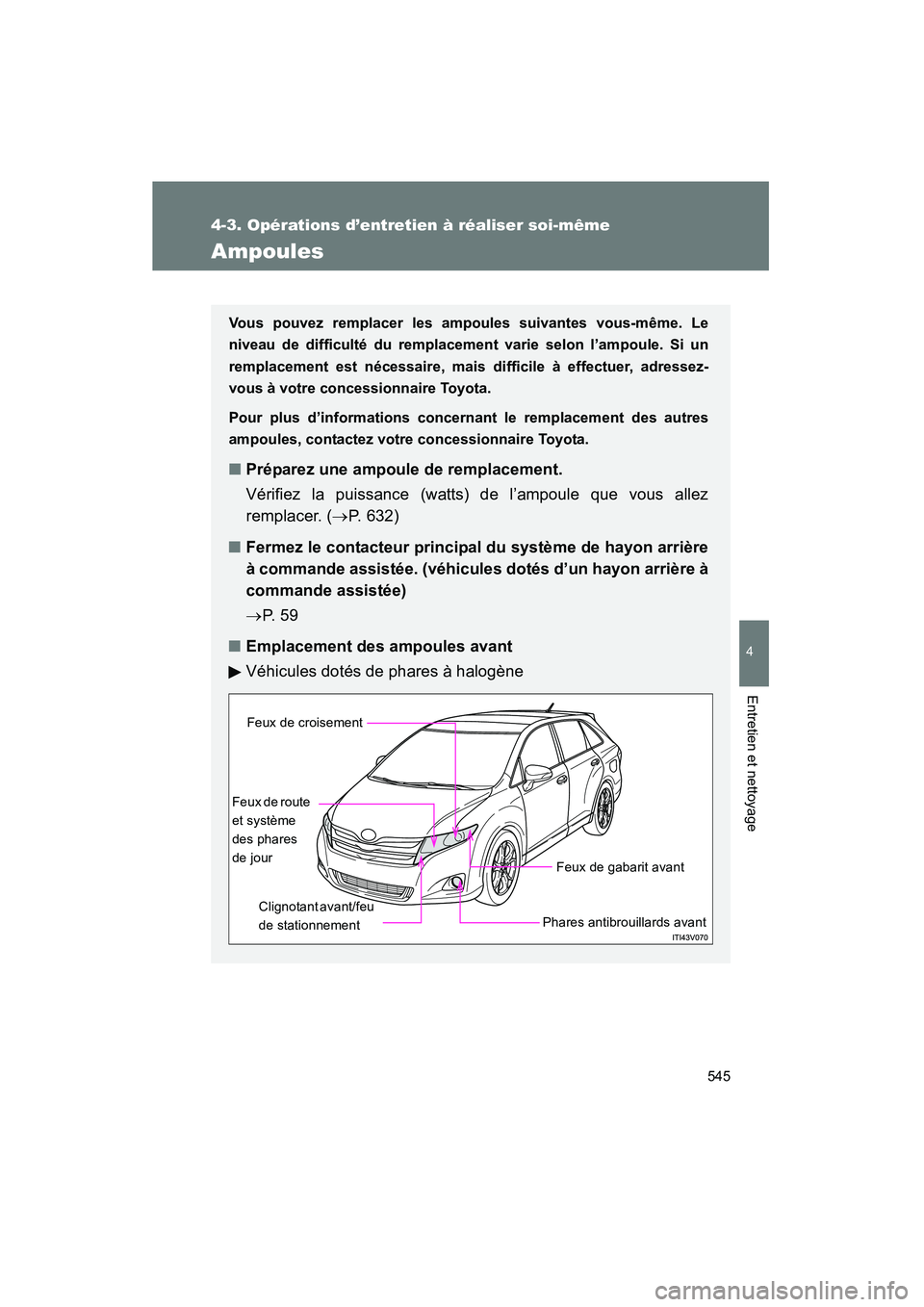

Ampoules
Vous pouvez remplacer les ampoules suivantes vous-même. Le
niveau de difficulté du remplacement varie selon l’ampoule. Si un
remplacement est nécessaire, mais di fficile à effectuer, adressez-
vous à votre concessionnaire Toyota.
Pour plus d’informations concer nant le remplacement des autres
ampoules, contactez votre concessionnaire Toyota.
■ Préparez une ampoule de remplacement.
Vérifiez la puissance (watts) de l’ampoule que vous allez
remplacer. ( →P. 632)
■ Fermez le contacteur principal du système de hayon arrière
à commande assistée. (véhicules dotés d’un hayon arrière à
commande assistée)
→P. 5 9
■ Emplacement des ampoules avant
Véhicules dotés de phares à halogène
Feux de croisement
Feux de route
et système
des phares
de jour Clignotant avant/feu
de stationnement Phares antibrouillards avantFeux de gabarit avant
VENZA_OM_OM73023D_(D).book Page 545 Wednesday, May 14, 2014 1:27 PM

546 4-3. Opérations d’entretien à réaliser soi-même
VENZA_OM_OM73023D_(D)

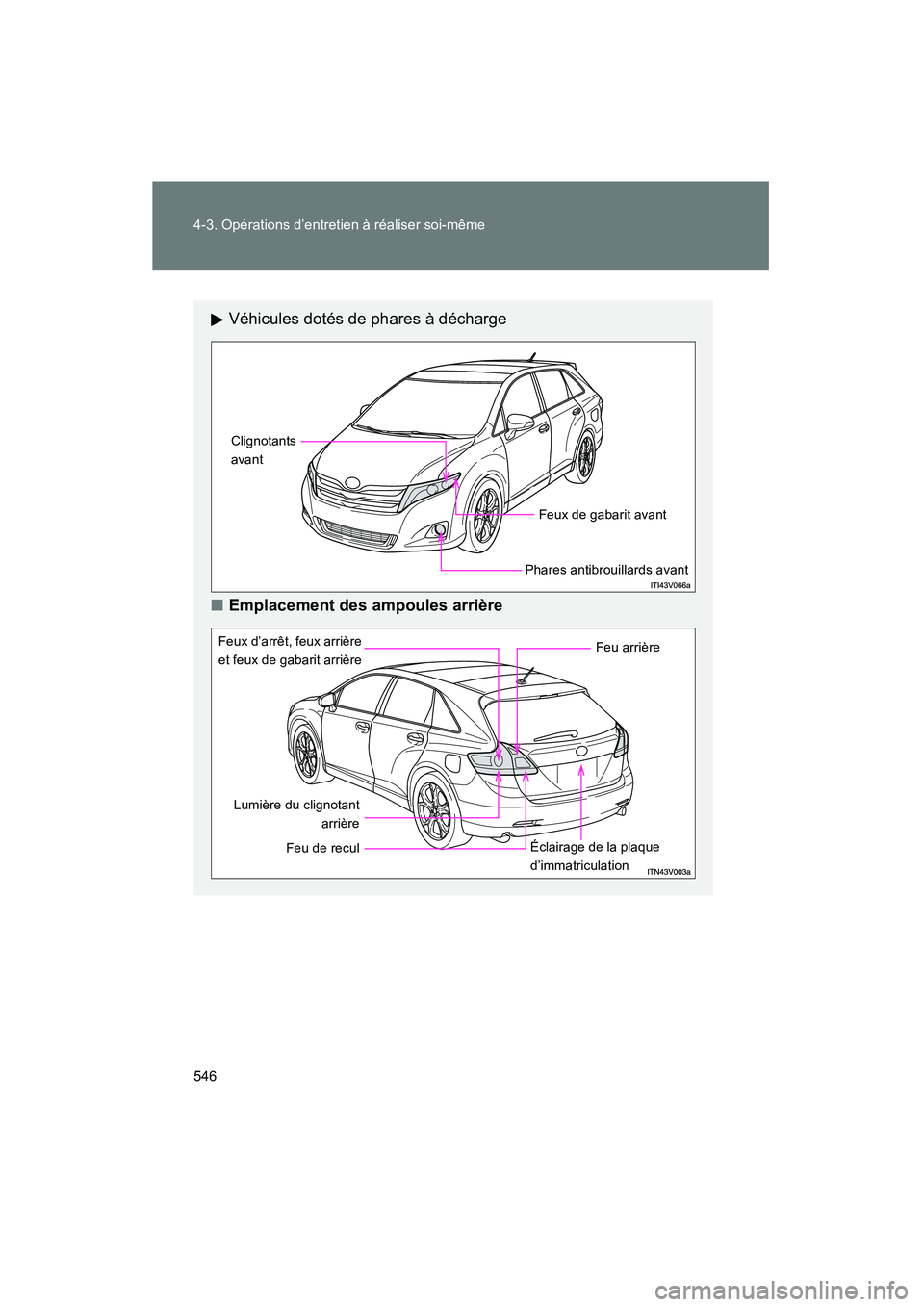

Véhicules dotés de phares à décharge
■ Emplacement des ampoules arrière
Clignotants
avant
Phares antibrouillards avantFeux de gabarit avant
Feux d’arrêt, feux arrière
et feux de gabarit arrière
Feu de recul Feu arrière
Éclairage de la plaque
d’immatriculation
Lumière du clignotant
arrière
VENZA_OM_OM73023D_(D).book Page 546 Wednesday, May 14, 2014 1:27 PM

547
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et nettoyage
VENZA_OM_OM73023D_(D)

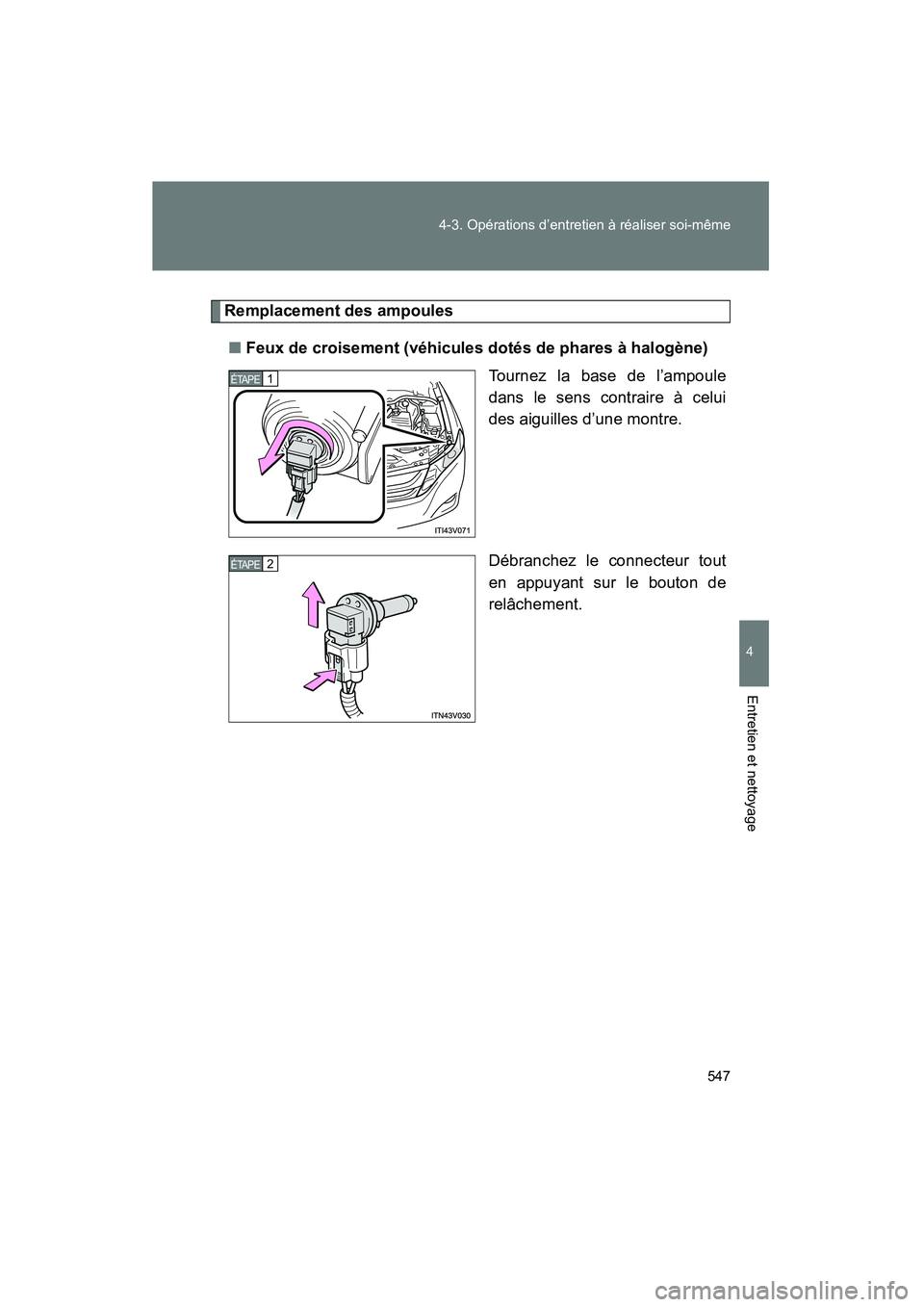

Remplacement des ampoules
■ Feux de croisement (véhicules dotés de phares à halogène)
Tournez la base de l’ampoule
dans le sens contraire à celui
des aiguilles d’une montre.
Débranchez le connecteur tout
en appuyant sur le bouton de
relâchement.
1 ÉTAPE
2 ÉTAPE
VENZA_OM_OM73023D_(D).book Page 547 Wednesday, May 14, 2014 1:27 PM

548 4-3. Opérations d’entretien à réaliser soi-même

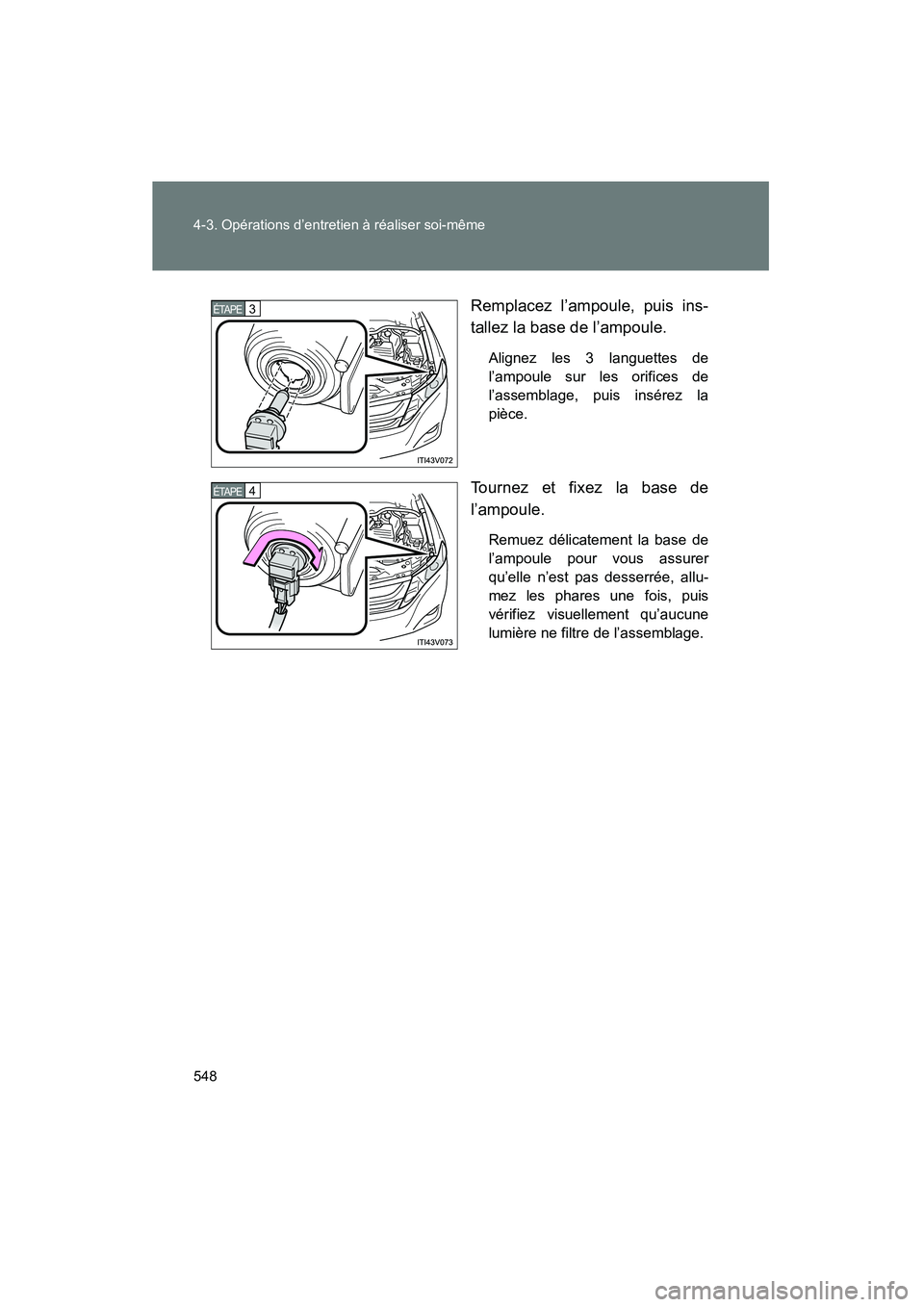

VENZA_OM_OM73023D_(D)Remplacez l’ampoule, puis ins-
tallez la base de l’ampoule.
Alignez les 3 languettes de
l’ampoule sur les orifices de
l’assemblage, puis insérez la
pièce.
Tournez et fixez la base de
l’ampoule.
Remuez délicatement la base de
l’ampoule pour vous assurer
qu’elle n’est pas desserrée, allu-
mez les phares une fois, puis
vérifiez visuellement qu’aucune
lumière ne filtre de l’assemblage.
3 ÉTAPE
4 ÉTAPE
VENZA_OM_OM73023D_(D).book Page 548 Wednesday, May 14, 2014 1:27 PM

549
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et nettoyage
VENZA_OM_OM73023D_(D)
■

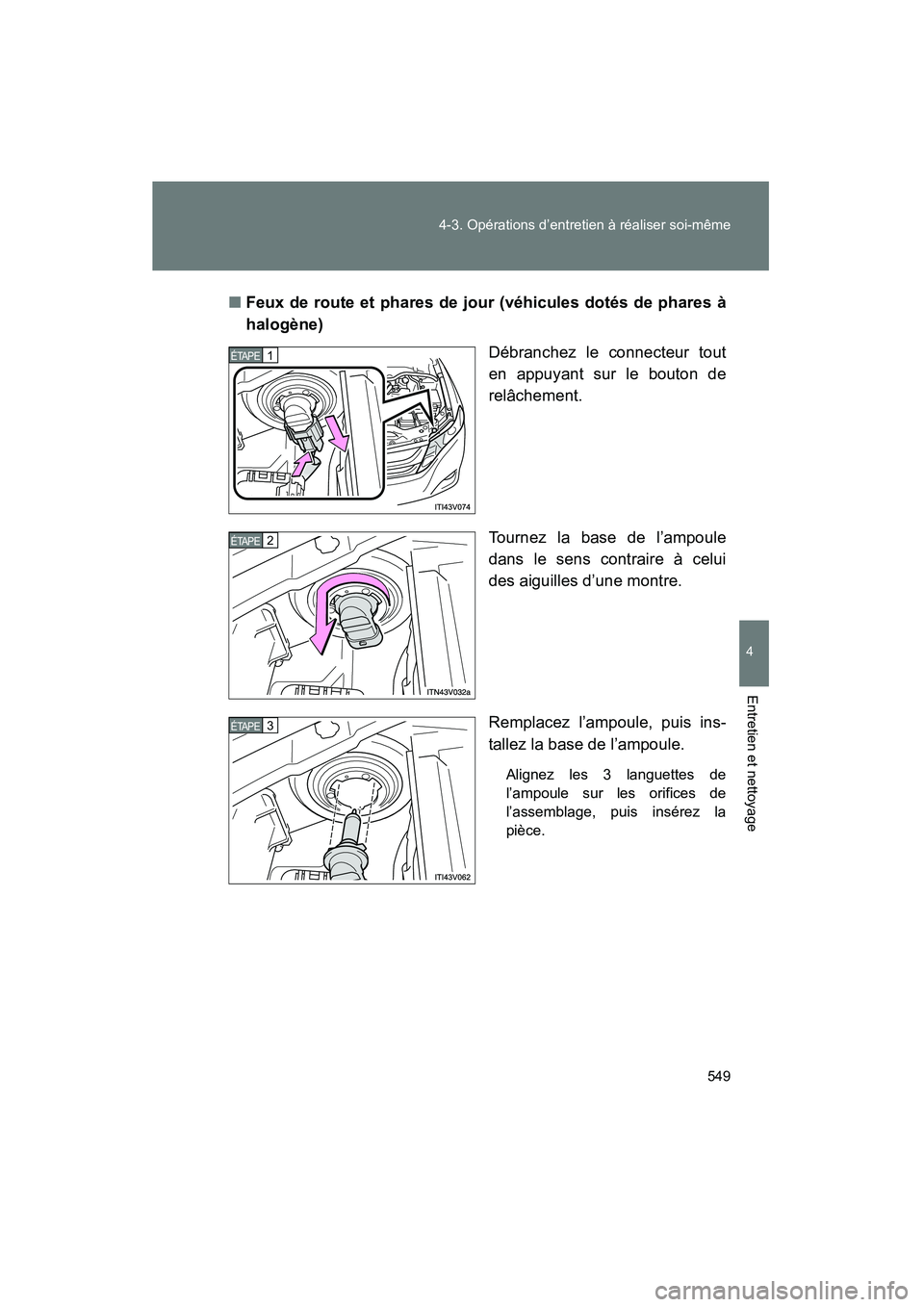

Feux de route et phares de jour (véhicules dotés de phares à
halogène)
Débranchez le connecteur tout
en appuyant sur le bouton de
relâchement.
Tournez la base de l’ampoule
dans le sens contraire à celui
des aiguilles d’une montre.
Remplacez l’ampoule, puis ins-
tallez la base de l’ampoule.
Alignez les 3 languettes de
l’ampoule sur les orifices de
l’assemblage, puis insérez la
pièce.
1 ÉTAPE
2 ÉTAPE
3 ÉTAPE
VENZA_OM_OM73023D_(D).book Page 549 Wednesday, May 14, 2014 1:27 PM

550 4-3. Opérations d’entretien à réaliser soi-même
VENZA_OM_OM73023D_(D)Tournez et fixez la base de
l’ampoule.
Installez le connecteur.
Remuez délicatement la base de l’ampoule pour vous assurer
qu’elle n’est pas desserrée, allumez les phares une fois, puis vérifiez
visuellement qu’aucune lumière ne filtre de l’assemblage.
4 ÉTAPE
5 ÉTAPE
VENZA_OM_OM73023D_(D).book Page 550 Wednesday, May 14, 2014 1:27 PM
