2014 Lancia Thema Notice d'entretien (in French)

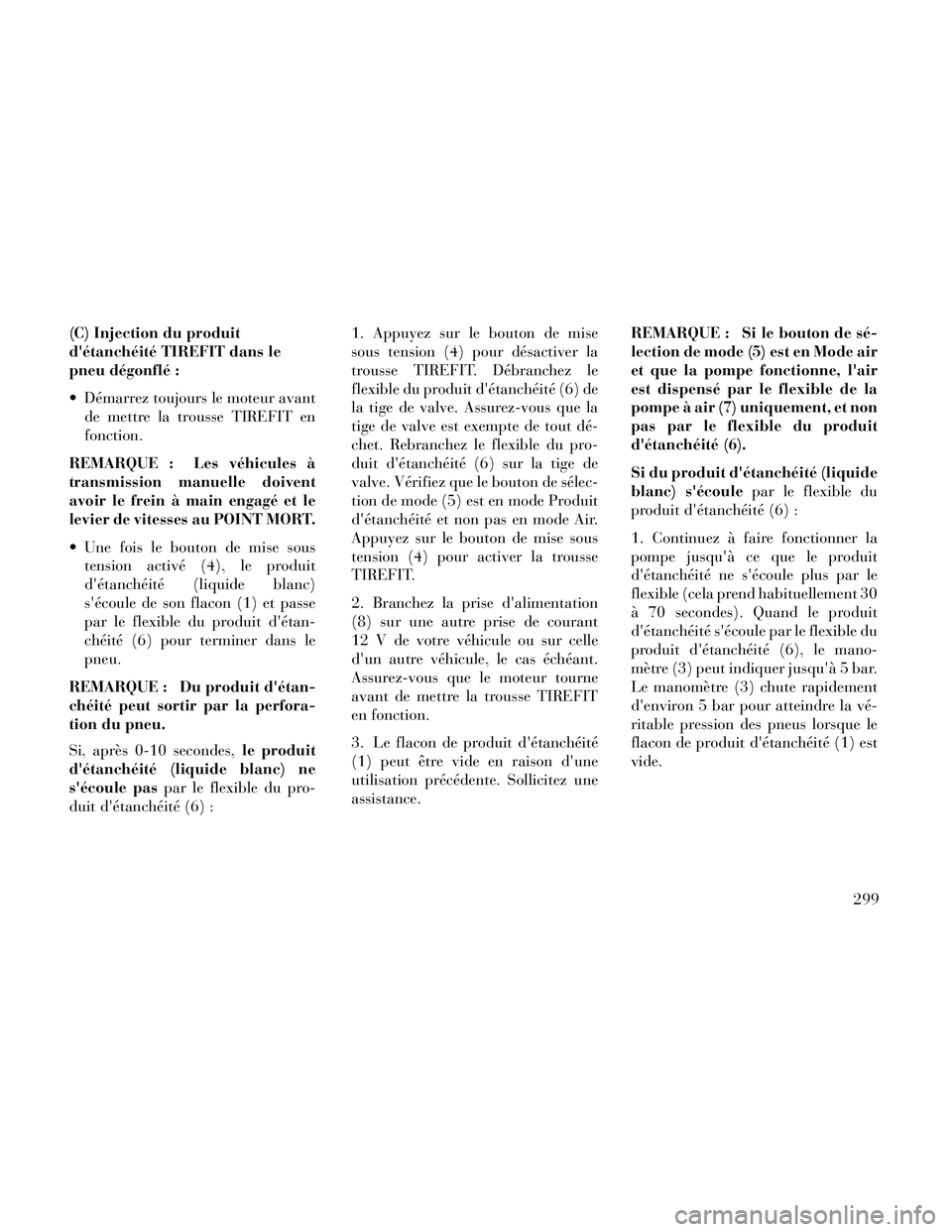

(C) Injection du produit
d'étanchéité TIREFIT dans le
pneu dégonflé :
Démarrez toujours le moteur avantde mettre la trousse TIREFIT en
fonction.
REMARQUE : Les véhicules à
transmission manuelle doivent
avoir le frein à main engagé et le
levier de vitesses au POINT MORT.
Une fois le bouton de mise sous tension activé (4), le produit
d'étanchéité (liquide blanc)
s'écoule de son flacon (1) et passe
par le flexible du produit d'étan-
chéité (6) pour terminer dans le
pneu.
REMARQUE : Du produit d'étan-
chéité peut sortir par la perfora-
tion du pneu.
Si, après 0-10 secondes, le produit
d'étanchéité (liquide blanc) ne
s'écoule pas par le flexible du pro-
duit d'étanchéité (6) : 1. Appuyez sur le bouton de mise
sous tension (4) pour désactiver la
trousse TIREFIT. Débranchez le
flexible du produit d'étanchéité (6) de
la tige de valve. Assurez-vous que la
tige de valve est exempte de tout dé-
chet. Rebranchez le flexible du pro-
duit d'étanchéité (6) sur la tige de
valve. Vérifiez que le bouton de sélec-
tion de mode (5) est en mode Produit
d'étanchéité et non pas en mode Air.
Appuyez sur le bouton de mise sous
tension (4) pour activer la trousse
TIREFIT.
2. Branchez la prise d'alimentation
(8) sur une autre prise de courant
12 V de votre véhicule ou sur celle
d'un autre véhicule, le cas échéant.
Assurez-vous que le moteur tourne
avant de mettre la trousse TIREFIT
en fonction.
3. Le flacon de produit d'étanchéité
(1) peut être vide en raison d'une
utilisation précédente. Sollicitez une
assistance.
REMARQUE : Si le bouton de sé-
lection de mode (5) est en Mode air
et que la pompe fonctionne, l'air
est dispensé par le flexible de la
pompe à air (7) uniquement, et non
pas par le flexible du produit
d'étanchéité (6).
Si du produit d'étanchéité (liquide
blanc) s'écoule
par le flexible du
produit d'étanchéité (6) :
1. Continuez à faire fonctionner la
pompe jusqu'à ce que le produit
d'étanchéité ne s'écoule plus par le
flexible (cela prend habituellement 30
à 70 secondes). Quand le produit
d'étanchéité s'écoule par le flexible du
produit d'étanchéité (6), le mano-
mètre (3) peut indiquer jusqu'à 5 bar.
Le manomètre (3) chute rapidement
d'environ 5 bar pour atteindre la vé-
ritable pression des pneus lorsque le
flacon de produit d'étanchéité (1) est
vide.
299

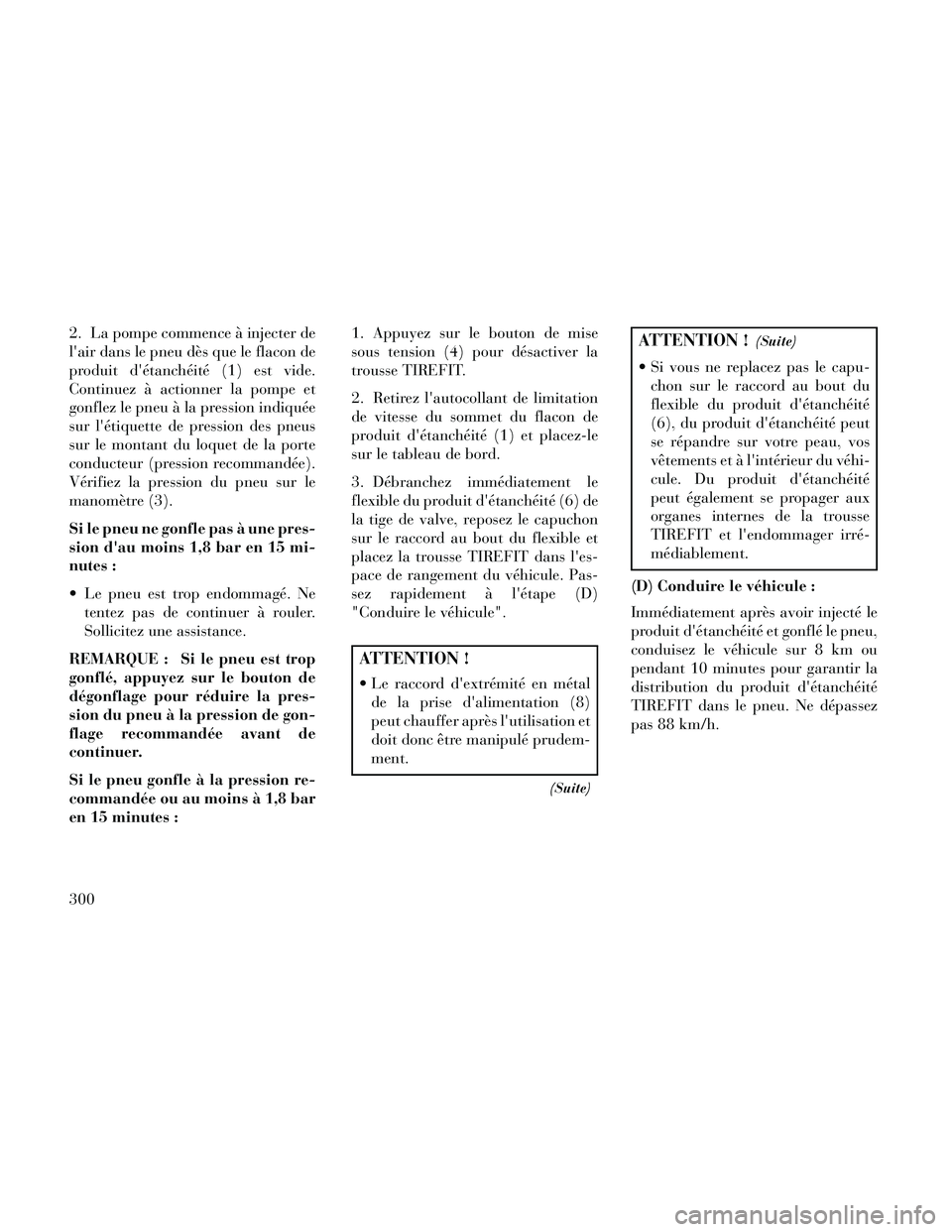

2. La pompe commence à injecter de
l'air dans le pneu dès que le flacon de
produit d'étanchéité (1) est vide.
Continuez à actionner la pompe et
gonflez le pneu à la pression indiquée
sur l'étiquette de pression des pneus
sur le montant du loquet de la porte
conducteur (pression recommandée).
Vérifiez la pression du pneu sur le
manomètre (3).
Si le pneu ne gonfle pas à une pres-
sion d'au moins 1,8 bar en 15 mi-
nutes :
Le pneu est trop endommagé. Netentez pas de continuer à rouler.
Sollicitez une assistance.
REMARQUE : Si le pneu est trop
gonflé, appuyez sur le bouton de
dégonflage pour réduire la pres-
sion du pneu à la pression de gon-
flage recommandée avant de
continuer.
Si le pneu gonfle à la pression re-
commandée ou au moins à 1,8 bar
en 15 minutes : 1. Appuyez sur le bouton de mise
sous tension (4) pour désactiver la
trousse TIREFIT.
2. Retirez l'autocollant de limitation
de vitesse du sommet du flacon de
produit d'étanchéité (1) et placez-le
sur le tableau de bord.
3. Débranchez immédiatement le
flexible du produit d'étanchéité (6) de
la tige de valve, reposez le capuchon
sur le raccord au bout du flexible et
placez la trousse TIREFIT dans l'es-
pace de rangement du véhicule. Pas-
sez rapidement à l'étape (D)
"Conduire le véhicule".
ATTENTION !
Le raccord d'extrémité en métal
de la prise d'alimentation (8)
peut chauffer après l'utilisation et
doit donc être manipulé prudem-
ment.
(Suite)
ATTENTION !(Suite)
Si vous ne replacez pas le capu-chon sur le raccord au bout du
flexible du produit d'étanchéité
(6), du produit d'étanchéité peut
se répandre sur votre peau, vos
vêtements et à l'intérieur du véhi-
cule. Du produit d'étanchéité
peut également se propager aux
organes internes de la trousse
TIREFIT et l'endommager irré-
médiablement.
(D) Conduire le véhicule :
Immédiatement après avoir injecté le
produit d'étanchéité et gonflé le pneu,
conduisez le véhicule sur 8 km ou
pendant 10 minutes pour garantir la
distribution du produit d'étanchéité
TIREFIT dans le pneu. Ne dépassez
pas 88 km/h.
300

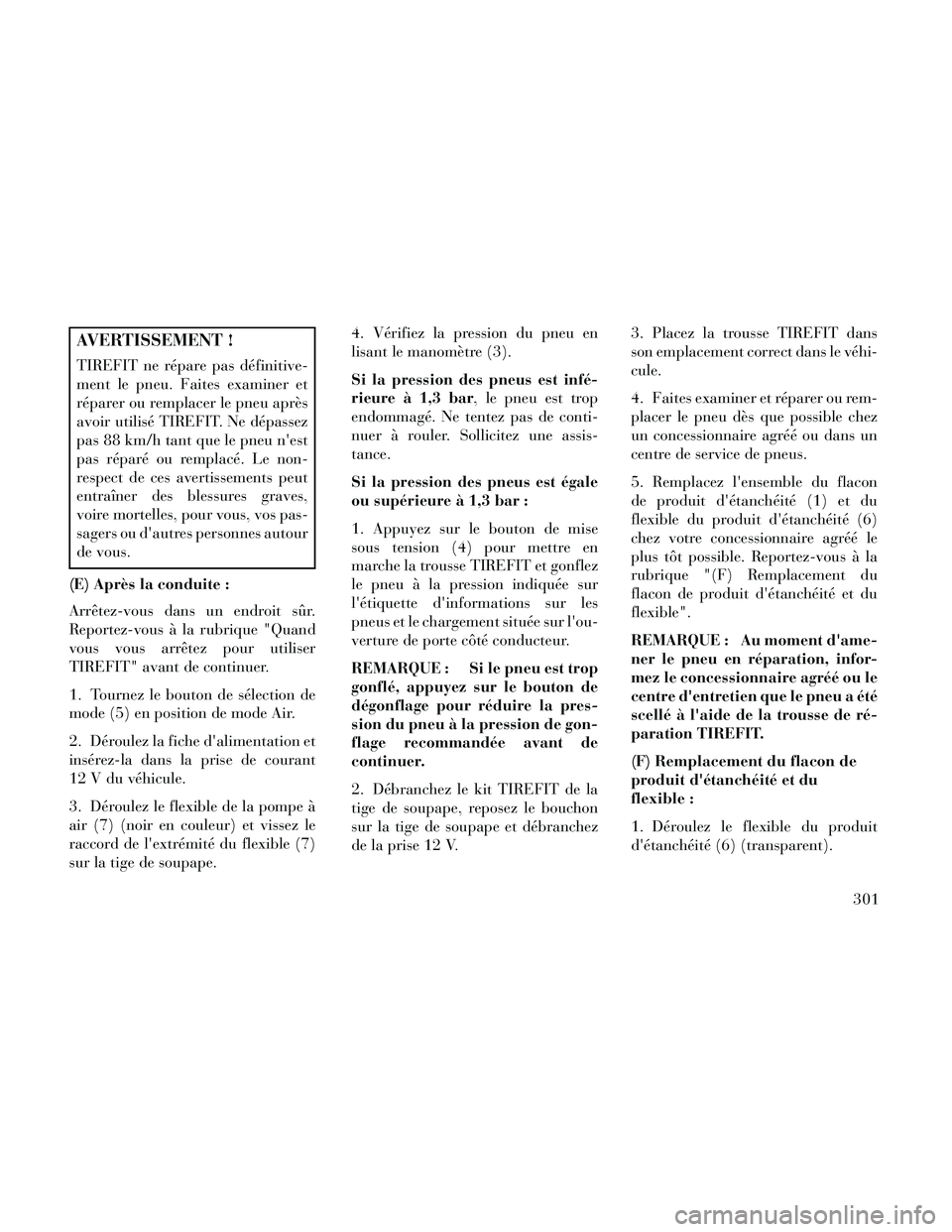

AVERTISSEMENT !
TIREFIT ne répare pas définitive-
ment le pneu. Faites examiner et
réparer ou remplacer le pneu après
avoir utilisé TIREFIT. Ne dépassez
pas 88 km/h tant que le pneu n'est
pas réparé ou remplacé. Le non-
respect de ces avertissements peut
entraîner des blessures graves,
voire mortelles, pour vous, vos pas-
sagers ou d'autres personnes autour
de vous.
(E) Après la conduite :
Arrêtez-vous dans un endroit sûr.
Reportez-vous à la rubrique "Quand
vous vous arrêtez pour utiliser
TIREFIT" avant de continuer.
1. Tournez le bouton de sélection de
mode (5) en position de mode Air.
2. Déroulez la fiche d'alimentation et
insérez-la dans la prise de courant
12 V du véhicule.
3. Déroulez le flexible de la pompe à
air (7) (noir en couleur) et vissez le
raccord de l'extrémité du flexible (7)
sur la tige de soupape. 4. Vérifiez la pression du pneu en
lisant le manomètre (3).
Si la pression des pneus est infé-
rieure à 1,3 bar, le pneu est trop
endommagé. Ne tentez pas de conti-
nuer à rouler. Sollicitez une assis-
tance.
Si la pression des pneus est égale
ou supérieure à 1,3 bar :
1. Appuyez sur le bouton de mise
sous tension (4) pour mettre en
marche la trousse TIREFIT et gonflez
le pneu à la pression indiquée sur
l'étiquette d'informations sur les
pneus et le chargement située sur l'ou-
verture de porte côté conducteur.
REMARQUE : Si le pneu est trop
gonflé, appuyez sur le bouton de
dégonflage pour réduire la pres-
sion du pneu à la pression de gon-
flage recommandée avant de
continuer.
2. Débranchez le kit TIREFIT de la
tige de soupape, reposez le bouchon
sur la tige de soupape et débranchez
de la prise 12 V.
3. Placez la trousse TIREFIT dans
son emplacement correct dans le véhi-
cule.
4. Faites examiner et réparer ou rem-
placer le pneu dès que possible chez
un concessionnaire agréé ou dans un
centre de service de pneus.
5. Remplacez l'ensemble du flacon
de produit d'étanchéité (1) et du
flexible du produit d'étanchéité (6)
chez votre concessionnaire agréé le
plus tôt possible. Reportez-vous à la
rubrique "(F) Remplacement du
flacon de produit d'étanchéité et du
flexible".
REMARQUE : Au moment d'ame-
ner le pneu en réparation, infor-
mez le concessionnaire agréé ou le
centre d'entretien que le pneu a été
scellé à l'aide de la trousse de ré-
paration TIREFIT.
(F) Remplacement du flacon de
produit d'étanchéité et du
flexible :
1. Déroulez le flexible du produit
d'étanchéité (6) (transparent).
301

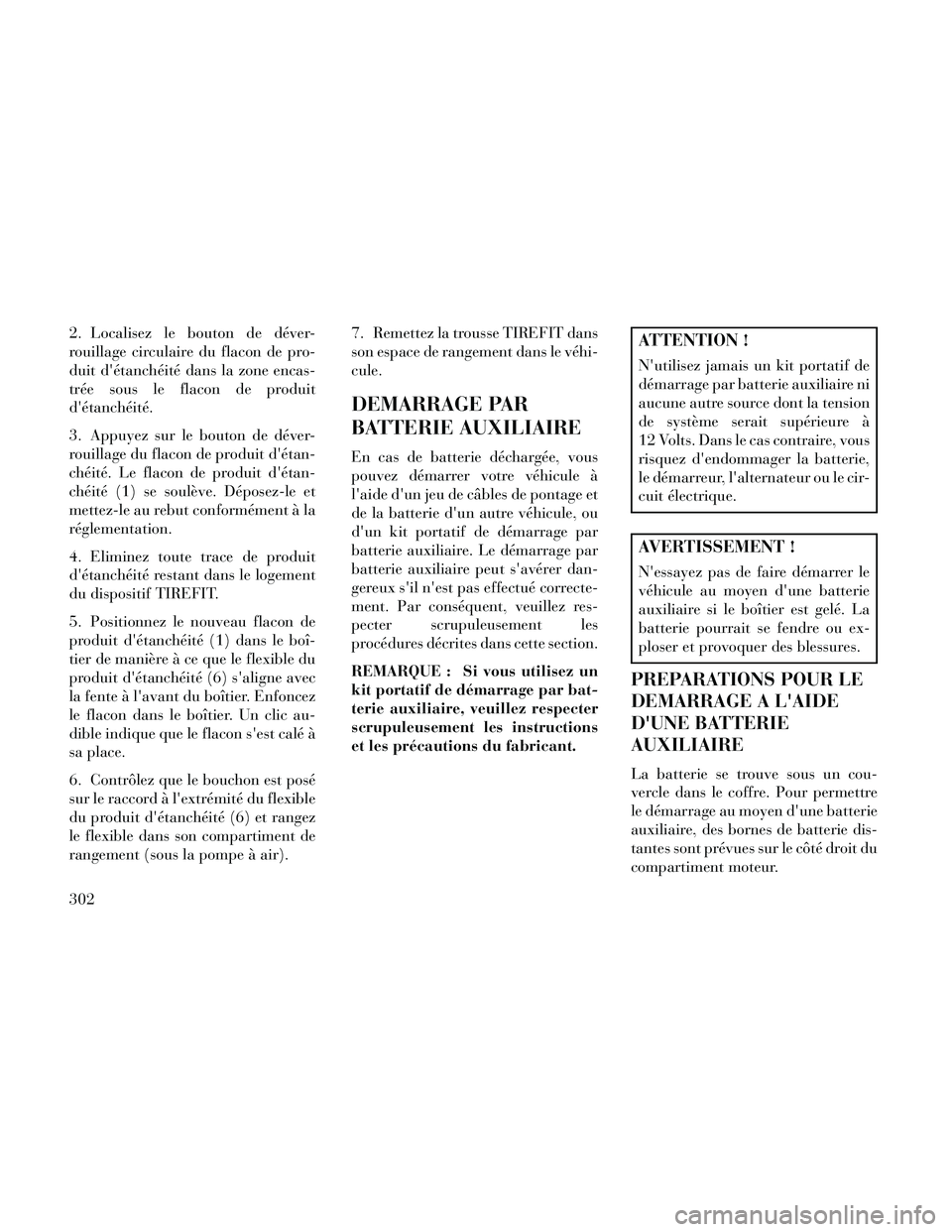

2. Localisez le bouton de déver-
rouillage circulaire du flacon de pro-
duit d'étanchéité dans la zone encas-
trée sous le flacon de produit
d'étanchéité.
3. Appuyez sur le bouton de déver-
rouillage du flacon de produit d'étan-
chéité. Le flacon de produit d'étan-
chéité (1) se soulève. Déposez-le et
mettez-le au rebut conformément à la
réglementation.
4. Eliminez toute trace de produit
d'étanchéité restant dans le logement
du dispositif TIREFIT.
5. Positionnez le nouveau flacon de
produit d'étanchéité (1) dans le boî-
tier de manière à ce que le flexible du
produit d'étanchéité (6) s'aligne avec
la fente à l'avant du boîtier. Enfoncez
le flacon dans le boîtier. Un clic au-
dible indique que le flacon s'est calé à
sa place.
6. Contrôlez que le bouchon est posé
sur le raccord à l'extrémité du flexible
du produit d'étanchéité (6) et rangez
le flexible dans son compartiment de
rangement (sous la pompe à air).7. Remettez la trousse TIREFIT dans
son espace de rangement dans le véhi-
cule.
DEMARRAGE PAR
BATTERIE AUXILIAIRE
En cas de batterie déchargée, vous
pouvez démarrer votre véhicule à
l'aide d'un jeu de câbles de pontage et
de la batterie d'un autre véhicule, ou
d'un kit portatif de démarrage par
batterie auxiliaire. Le démarrage par
batterie auxiliaire peut s'avérer dan-
gereux s'il n'est pas effectué correcte-
ment. Par conséquent, veuillez res-
pecter scrupuleusement les
procédures décrites dans cette section.
REMARQUE : Si vous utilisez un
kit portatif de démarrage par bat-
terie auxiliaire, veuillez respecter
scrupuleusement les instructions
et les précautions du fabricant.
ATTENTION !
N'utilisez jamais un kit portatif de
démarrage par batterie auxiliaire ni
aucune autre source dont la tension
de système serait supérieure à
12 Volts. Dans le cas contraire, vous
risquez d'endommager la batterie,
le démarreur, l'alternateur ou le cir-
cuit électrique.
AVERTISSEMENT !
N'essayez pas de faire démarrer le
véhicule au moyen d'une batterie
auxiliaire si le boîtier est gelé. La
batterie pourrait se fendre ou ex-
ploser et provoquer des blessures.
PREPARATIONS POUR LE
DEMARRAGE A L'AIDE
D'UNE BATTERIE
AUXILIAIRE
La batterie se trouve sous un cou-
vercle dans le coffre. Pour permettre
le démarrage au moyen d'une batterie
auxiliaire, des bornes de batterie dis-
tantes sont prévues sur le côté droit du
compartiment moteur.
302

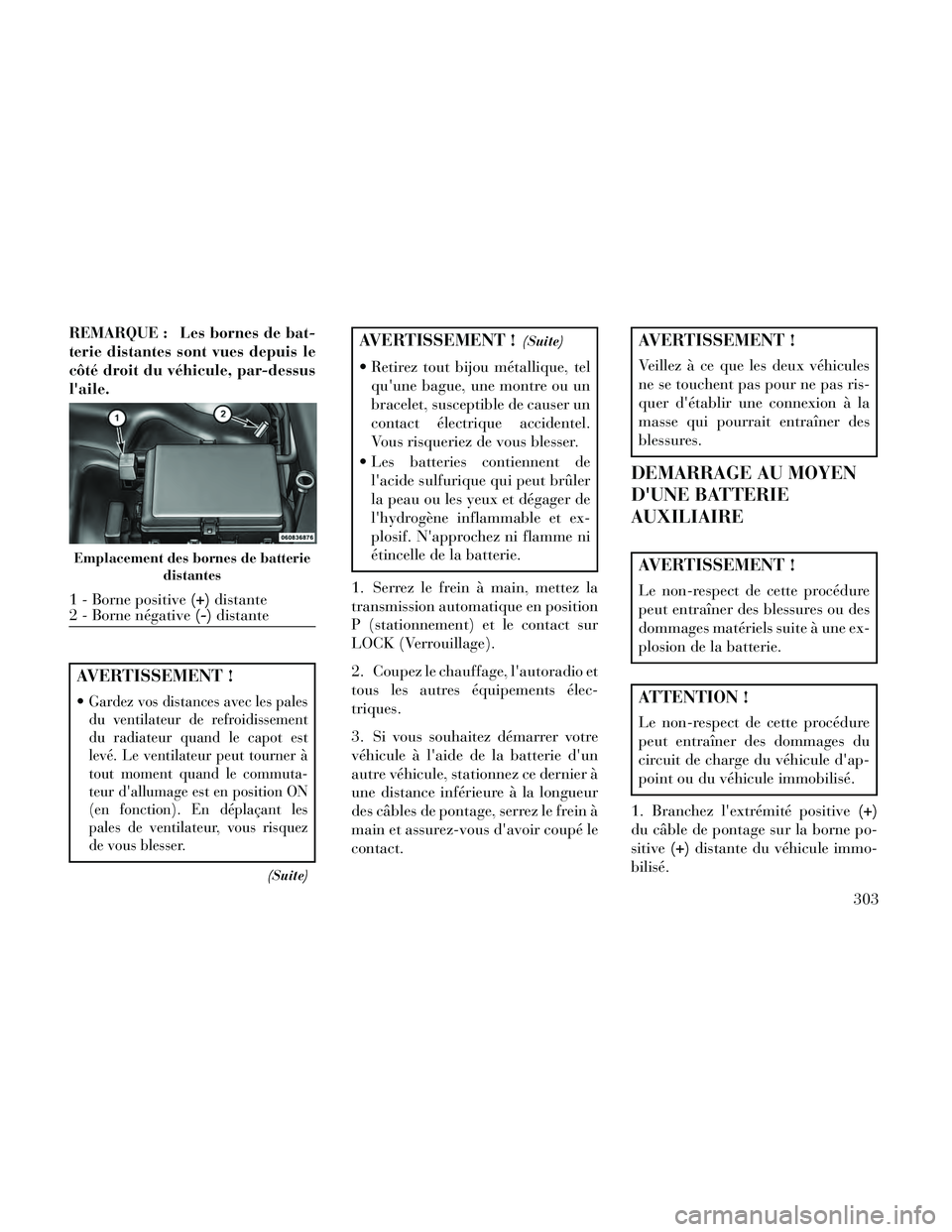

REMARQUE : Les bornes de bat-
terie distantes sont vues depuis le
côté droit du véhicule, par-dessus
l'aile.
AVERTISSEMENT !
Gardez vos distances avec les pales
du ventilateur de refroidissement
du radiateur quand le capot est
levé. Le ventilateur peut tourner à
tout moment quand le commuta-
teur d'allumage est en position ON
(en fonction). En déplaçant les
pales de ventilateur, vous risquez
de vous blesser.
(Suite)
AVERTISSEMENT !(Suite)
Retirez tout bijou métallique, telqu'une bague, une montre ou un
bracelet, susceptible de causer un
contact électrique accidentel.
Vous risqueriez de vous blesser.
Les batteries contiennent de l'acide sulfurique qui peut brûler
la peau ou les yeux et dégager de
l'hydrogène inflammable et ex-
plosif. N'approchez ni flamme ni
étincelle de la batterie.
1. Serrez le frein à main, mettez la
transmission automatique en position
P (stationnement) et le contact sur
LOCK (Verrouillage).
2. Coupez le chauffage, l'autoradio et
tous les autres équipements élec-
triques.
3. Si vous souhaitez démarrer votre
véhicule à l'aide de la batterie d'un
autre véhicule, stationnez ce dernier à
une distance inférieure à la longueur
des câbles de pontage, serrez le frein à
main et assurez-vous d'avoir coupé le
contact.
AVERTISSEMENT !
Veillez à ce que les deux véhicules
ne se touchent pas pour ne pas ris-
quer d'établir une connexion à la
masse qui pourrait entraîner des
blessures.
DEMARRAGE AU MOYEN
D'UNE BATTERIE
AUXILIAIRE
AVERTISSEMENT !
Le non-respect de cette procédure
peut entraîner des blessures ou des
dommages matériels suite à une ex-
plosion de la batterie.
ATTENTION !
Le non-respect de cette procédure
peut entraîner des dommages du
circuit de charge du véhicule d'ap-
point ou du véhicule immobilisé.
1. Branchez l'extrémité positive (+)
du câble de pontage sur la borne po-
sitive (+)distante du véhicule immo-
bilisé.
Emplacement des bornes de batterie
distantes
1 - Borne positive (+)distante
2 - Borne négative (-)distante
303

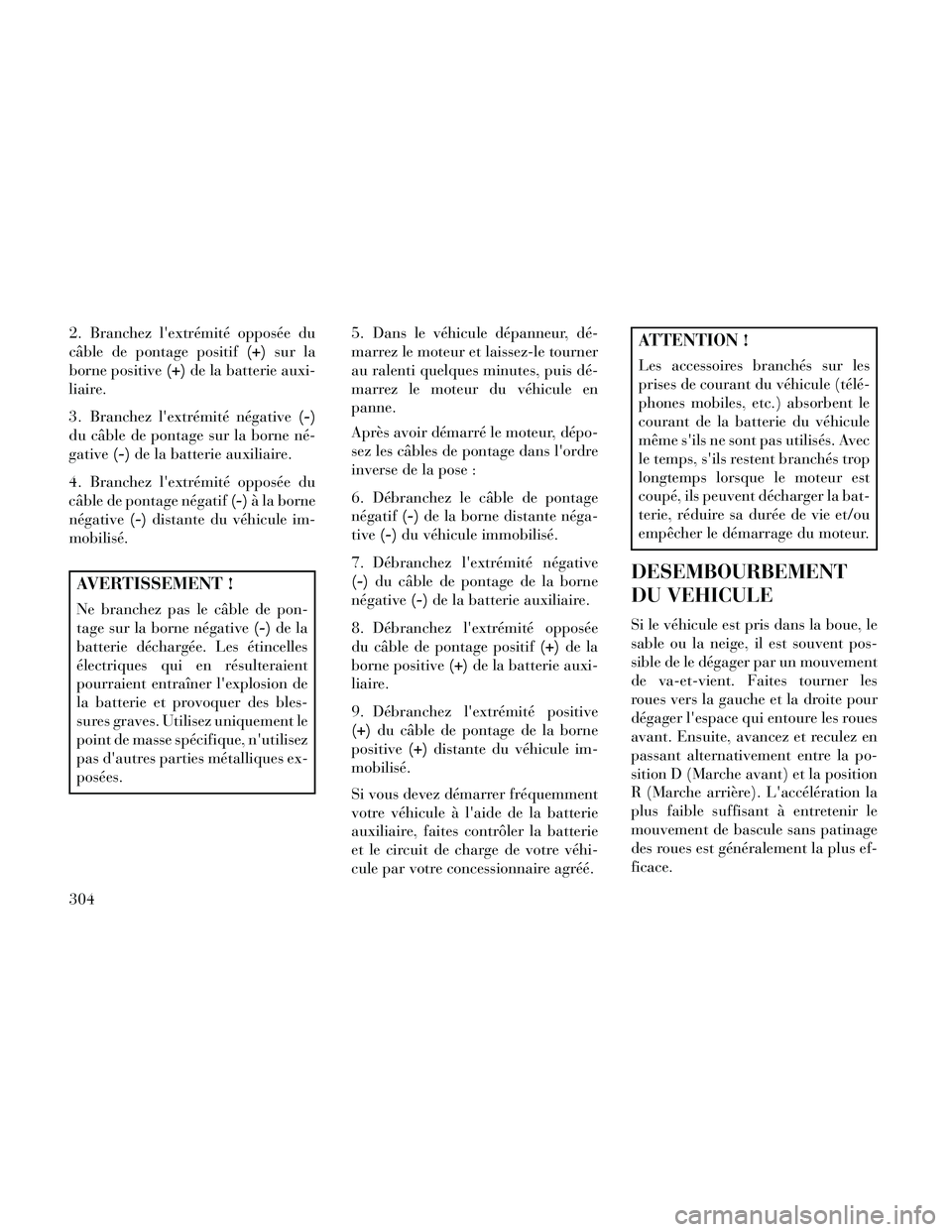

2. Branchez l'extrémité opposée du
câble de pontage positif(+)sur la
borne positive (+)de la batterie auxi-
liaire.
3. Branchez l'extrémité négative (-)
du câble de pontage sur la borne né-
gative (-)de la batterie auxiliaire.
4. Branchez l'extrémité opposée du
câble de pontage négatif (-)à la borne
négative (-)distante du véhicule im-
mobilisé.
AVERTISSEMENT !
Ne branchez pas le câble de pon-
tage sur la borne négative (-)de la
batterie déchargée. Les étincelles
électriques qui en résulteraient
pourraient entraîner l'explosion de
la batterie et provoquer des bles-
sures graves. Utilisez uniquement le
point de masse spécifique, n'utilisez
pas d'autres parties métalliques ex-
posées. 5. Dans le véhicule dépanneur, dé-
marrez le moteur et laissez-le tourner
au ralenti quelques minutes, puis dé-
marrez le moteur du véhicule en
panne.
Après avoir démarré le moteur, dépo-
sez les câbles de pontage dans l'ordre
inverse de la pose :
6. Débranchez le câble de pontage
négatif
(-)de la borne distante néga-
tive (-)du véhicule immobilisé.
7. Débranchez l'extrémité négative
(-) du câble de pontage de la borne
négative (-)de la batterie auxiliaire.
8. Débranchez l'extrémité opposée
du câble de pontage positif (+)de la
borne positive (+)de la batterie auxi-
liaire.
9. Débranchez l'extrémité positive
(+) du câble de pontage de la borne
positive (+)distante du véhicule im-
mobilisé.
Si vous devez démarrer fréquemment
votre véhicule à l'aide de la batterie
auxiliaire, faites contrôler la batterie
et le circuit de charge de votre véhi-
cule par votre concessionnaire agréé.
ATTENTION !
Les accessoires branchés sur les
prises de courant du véhicule (télé-
phones mobiles, etc.) absorbent le
courant de la batterie du véhicule
même s'ils ne sont pas utilisés. Avec
le temps, s'ils restent branchés trop
longtemps lorsque le moteur est
coupé, ils peuvent décharger la bat-
terie, réduire sa durée de vie et/ou
empêcher le démarrage du moteur.
DESEMBOURBEMENT
DU VEHICULE
Si le véhicule est pris dans la boue, le
sable ou la neige, il est souvent pos-
sible de le dégager par un mouvement
de va-et-vient. Faites tourner les
roues vers la gauche et la droite pour
dégager l'espace qui entoure les roues
avant. Ensuite, avancez et reculez en
passant alternativement entre la po-
sition D (Marche avant) et la position
R (Marche arrière). L'accélération la
plus faible suffisant à entretenir le
mouvement de bascule sans patinage
des roues est généralement la plus ef-
ficace.
304

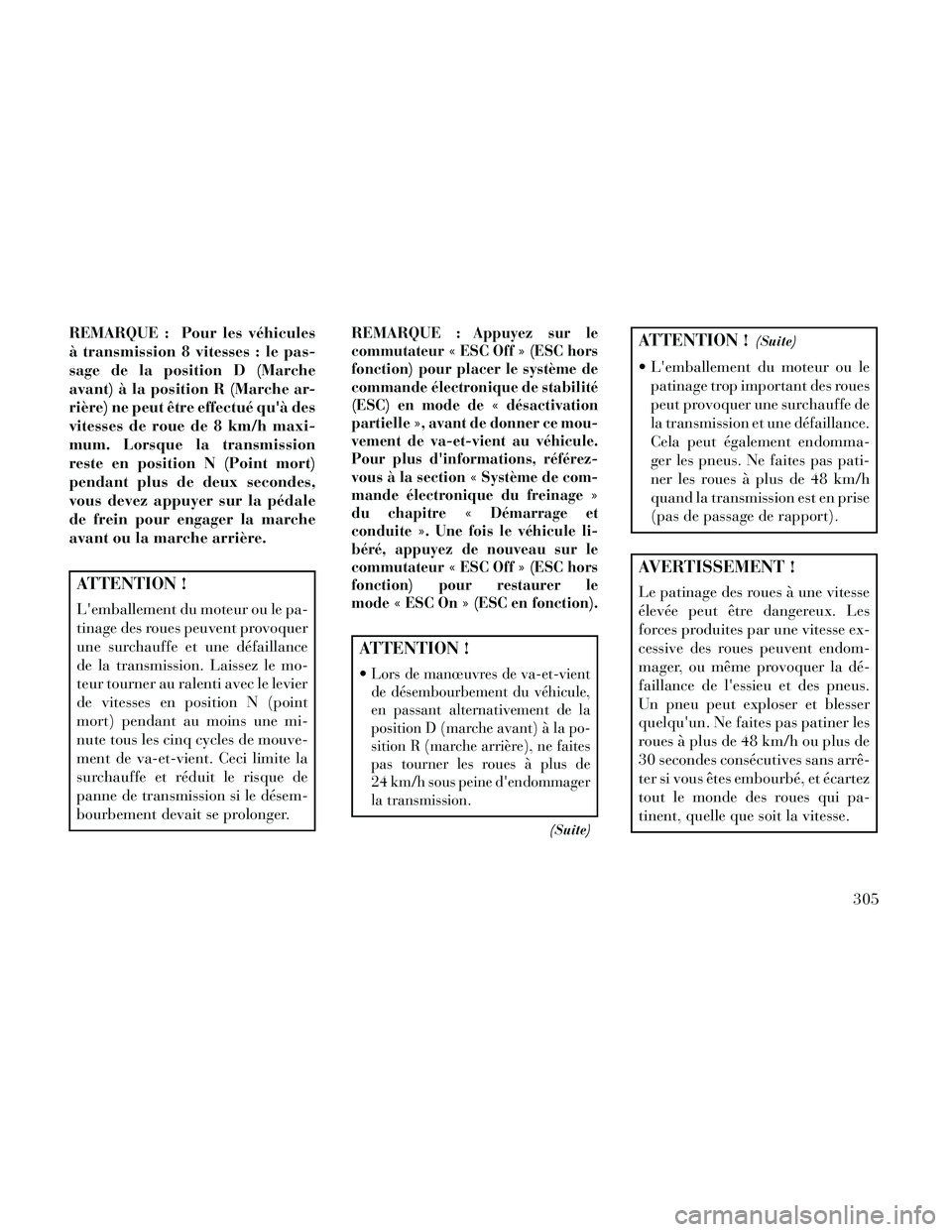

REMARQUE : Pour les véhicules
à transmission 8 vitesses : le pas-
sage de la position D (Marche
avant) à la position R (Marche ar-
rière) ne peut être effectué qu'à des
vitesses de roue de 8 km/h maxi-
mum. Lorsque la transmission
reste en position N (Point mort)
pendant plus de deux secondes,
vous devez appuyer sur la pédale
de frein pour engager la marche
avant ou la marche arrière.
ATTENTION !
L'emballement du moteur ou le pa-
tinage des roues peuvent provoquer
une surchauffe et une défaillance
de la transmission. Laissez le mo-
teur tourner au ralenti avec le levier
de vitesses en position N (point
mort) pendant au moins une mi-
nute tous les cinq cycles de mouve-
ment de va-et-vient. Ceci limite la
surchauffe et réduit le risque de
panne de transmission si le désem-
bourbement devait se prolonger.REMARQUE :
Appuyez sur le
commutateur « ESC Off » (ESC hors
fonction) pour placer le système de
commande électronique de stabilité
(ESC) en mode de « désactivation
partielle », avant de donner ce mou-
vement de va-et-vient au véhicule.
Pour plus d'informations, référez-
vous à la section « Système de com-
mande électronique du freinage »
du chapitre « Démarrage et
conduite ». Une fois le véhicule li-
béré, appuyez de nouveau sur le
commutateur « ESC Off » (ESC hors
fonction) pour restaurer le
mode « ESC On » (ESC en fonction).
ATTENTION !
Lors de manœuvres de va-et-vient
de désembourbement du véhicule,
en passant alternativement de la
position D (marche avant) à la po-
sition R (marche arrière), ne faites
pas tourner les roues à plus de
24 km/h sous peine d'endommager
la transmission.
(Suite)
ATTENTION !(Suite)
L'emballement du moteur ou le
patinage trop important des roues
peut provoquer une surchauffe de
la transmission et une défaillance.
Cela peut également endomma-
ger les pneus. Ne faites pas pati-
ner les roues à plus de 48 km/h
quand la transmission est en prise
(pas de passage de rapport).
AVERTISSEMENT !
Le patinage des roues à une vitesse
élevée peut être dangereux. Les
forces produites par une vitesse ex-
cessive des roues peuvent endom-
mager, ou même provoquer la dé-
faillance de l'essieu et des pneus.
Un pneu peut exploser et blesser
quelqu'un. Ne faites pas patiner les
roues à plus de 48 km/h ou plus de
30 secondes consécutives sans arrê-
ter si vous êtes embourbé, et écartez
tout le monde des roues qui pa-
tinent, quelle que soit la vitesse.
305

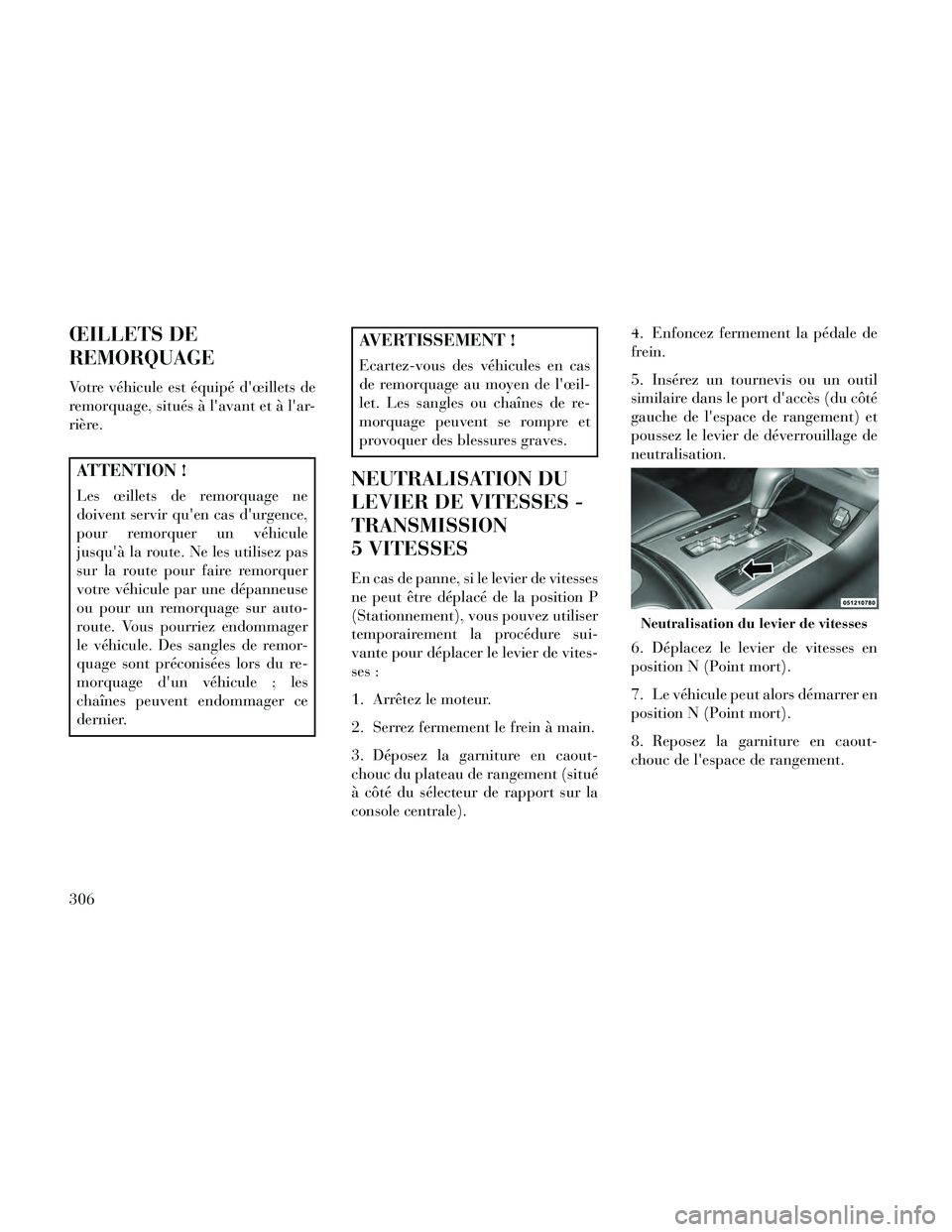

ŒILLETS DE
REMORQUAGE
Votre véhicule est équipé d'œillets de
remorquage, situés à l'avant et à l'ar-
rière.
ATTENTION !
Les œillets de remorquage ne
doivent servir qu'en cas d'urgence,
pour remorquer un véhicule
jusqu'à la route. Ne les utilisez pas
sur la route pour faire remorquer
votre véhicule par une dépanneuse
ou pour un remorquage sur auto-
route. Vous pourriez endommager
le véhicule. Des sangles de remor-
quage sont préconisées lors du re-
morquage d'un véhicule ; les
chaînes peuvent endommager ce
dernier.
AVERTISSEMENT !
Ecartez-vous des véhicules en cas
de remorquage au moyen de l'œil-
let. Les sangles ou chaînes de re-
morquage peuvent se rompre et
provoquer des blessures graves.
NEUTRALISATION DU
LEVIER DE VITESSES -
TRANSMISSION
5 VITESSES
En cas de panne, si le levier de vitesses
ne peut être déplacé de la position P
(Stationnement), vous pouvez utiliser
temporairement la procédure sui-
vante pour déplacer le levier de vites-
ses :
1. Arrêtez le moteur.
2. Serrez fermement le frein à main.
3. Déposez la garniture en caout-
chouc du plateau de rangement (situé
à côté du sélecteur de rapport sur la
console centrale).4. Enfoncez fermement la pédale de
frein.
5. Insérez un tournevis ou un outil
similaire dans le port d'accès (du côté
gauche de l'espace de rangement) et
poussez le levier de déverrouillage de
neutralisation.
6. Déplacez le levier de vitesses en
position N (Point mort).
7. Le véhicule peut alors démarrer en
position N (Point mort).
8. Reposez la garniture en caout-
chouc de l'espace de rangement.
Neutralisation du levier de vitesses
306
