2014 Lancia Thema Notice d'entretien (in French)

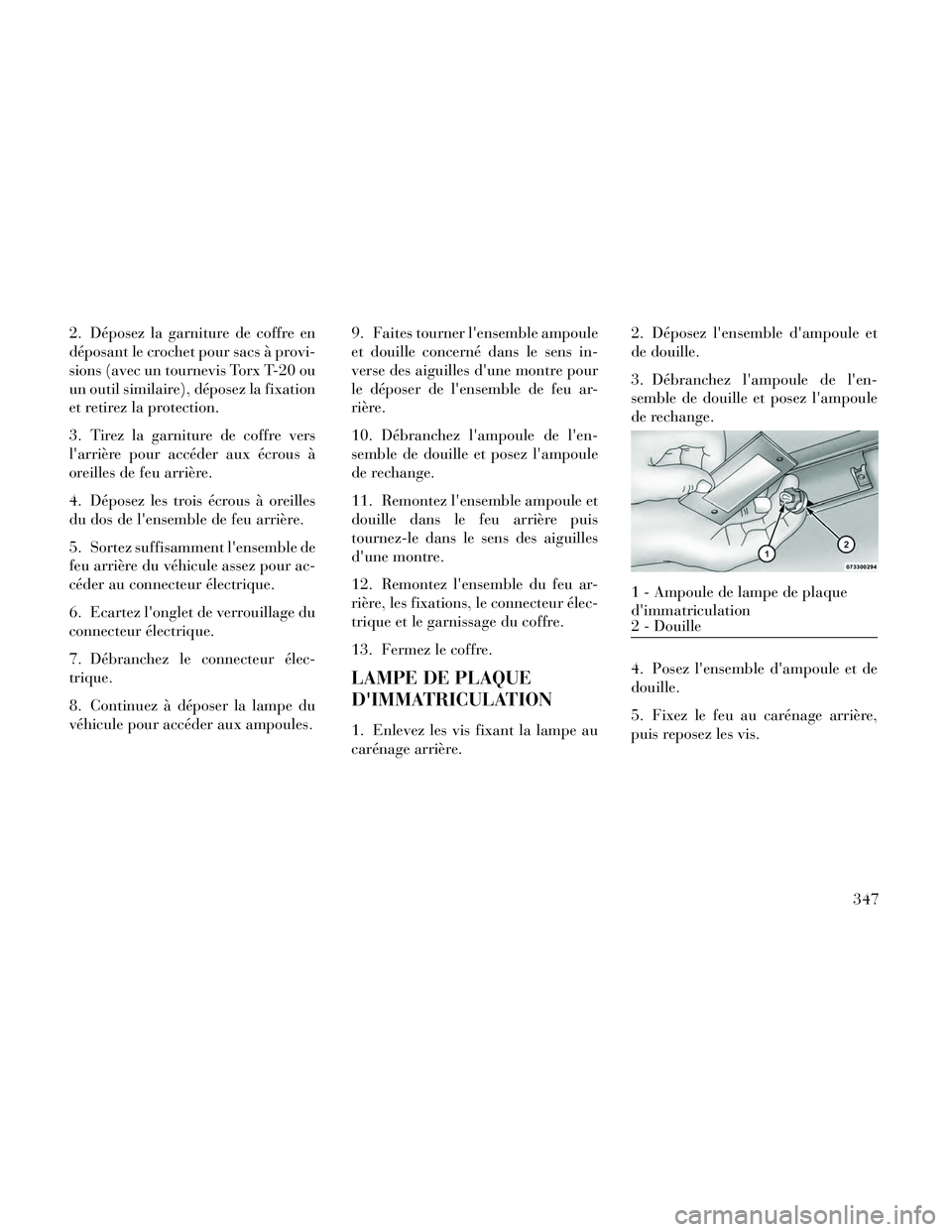

2. Déposez la garniture de coffre en
déposant le crochet pour sacs à provi-
sions (avec un tournevis Torx T-20 ou
un outil similaire), déposez la fixation
et retirez la protection.
3. Tirez la garniture de coffre vers
l'arrière pour accéder aux écrous à
oreilles de feu arrière.
4. Déposez les trois écrous à oreilles
du dos de l'ensemble de feu arrière.
5. Sortez suffisamment l'ensemble de
feu arrière du véhicule assez pour ac-
céder au connecteur électrique.
6. Ecartez l'onglet de verrouillage du
connecteur électrique.
7. Débranchez le connecteur élec-
trique.
8. Continuez à déposer la lampe du
véhicule pour accéder aux ampoules.9. Faites tourner l'ensemble ampoule
et douille concerné dans le sens in-
verse des aiguilles d'une montre pour
le déposer de l'ensemble de feu ar-
rière.
10. Débranchez l'ampoule de l'en-
semble de douille et posez l'ampoule
de rechange.
11. Remontez l'ensemble ampoule et
douille dans le feu arrière puis
tournez-le dans le sens des aiguilles
d'une montre.
12. Remontez l'ensemble du feu ar-
rière, les fixations, le connecteur élec-
trique et le garnissage du coffre.
13. Fermez le coffre.
LAMPE DE PLAQUE
D'IMMATRICULATION
1. Enlevez les vis fixant la lampe au
carénage arrière.2. Déposez l'ensemble d'ampoule et
de douille.
3. Débranchez l'ampoule de l'en-
semble de douille et posez l'ampoule
de rechange.
4. Posez l'ensemble d'ampoule et de
douille.
5. Fixez le feu au carénage arrière,
puis reposez les vis.
1 - Ampoule de lampe de plaque
d'immatriculation
2 - Douille
347

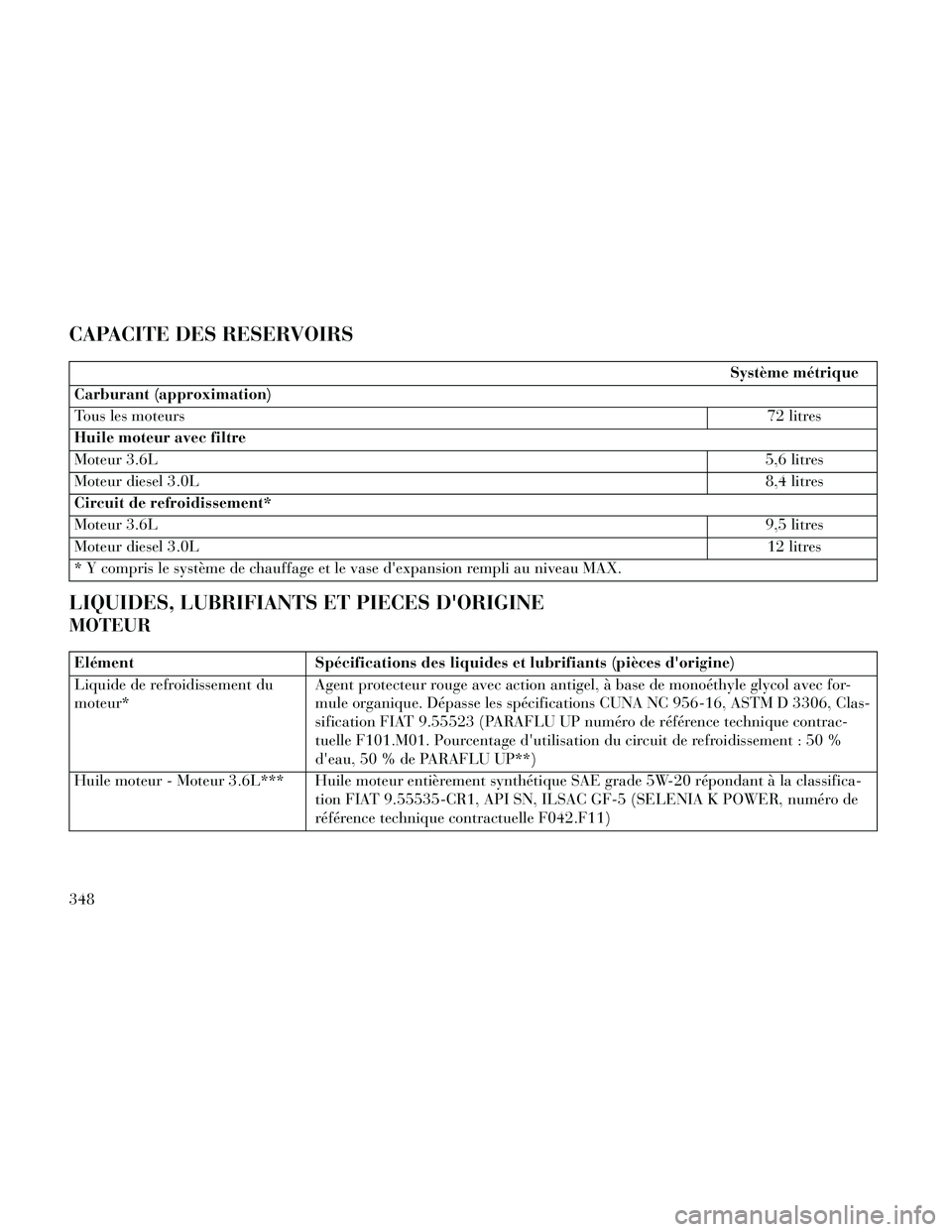

CAPACITE DES RESERVOIRS
Système métrique
Carburant (approximation)
Tous les moteurs 72 litres
Huile moteur avec filtre
Moteur 3.6L 5,6 litres
Moteur diesel 3.0L 8,4 litres
Circuit de refroidissement*
Moteur 3.6L 9,5 litres
Moteur diesel 3.0L 12 litres
* Y compris le système de chauffage et le vase d'expansion rempli au niveau MAX.
LIQUIDES, LUBRIFIANTS ET PIECES D'ORIGINE
MOTEUR
Elément Spécifications des liquides et lubrifiants (pièces d'origine)
Liquide de refroidissement du
moteur* Agent protecteur rouge avec action antigel, à base de monoéthyle glycol avec for-
mule organique. Dépasse les spécifications CUNA NC 956-16, ASTM D 3306, Clas-
sification FIAT 9.55523 (PARAFLU UP numéro de référence technique contrac-
tuelle F101.M01. Pourcentage d'utilisation du circuit de refroidissement : 50 %
d'eau, 50 % de PARAFLU UP**)
Huile moteur - Moteur 3.6L*** Huile moteur entièrement synthétique SAE grade 5W-20 répondant à la classifica- tion FIAT 9.55535-CR1, API SN, ILSAC GF-5 (SELENIA K POWER, numéro de
référence technique contractuelle F042.F11)
348

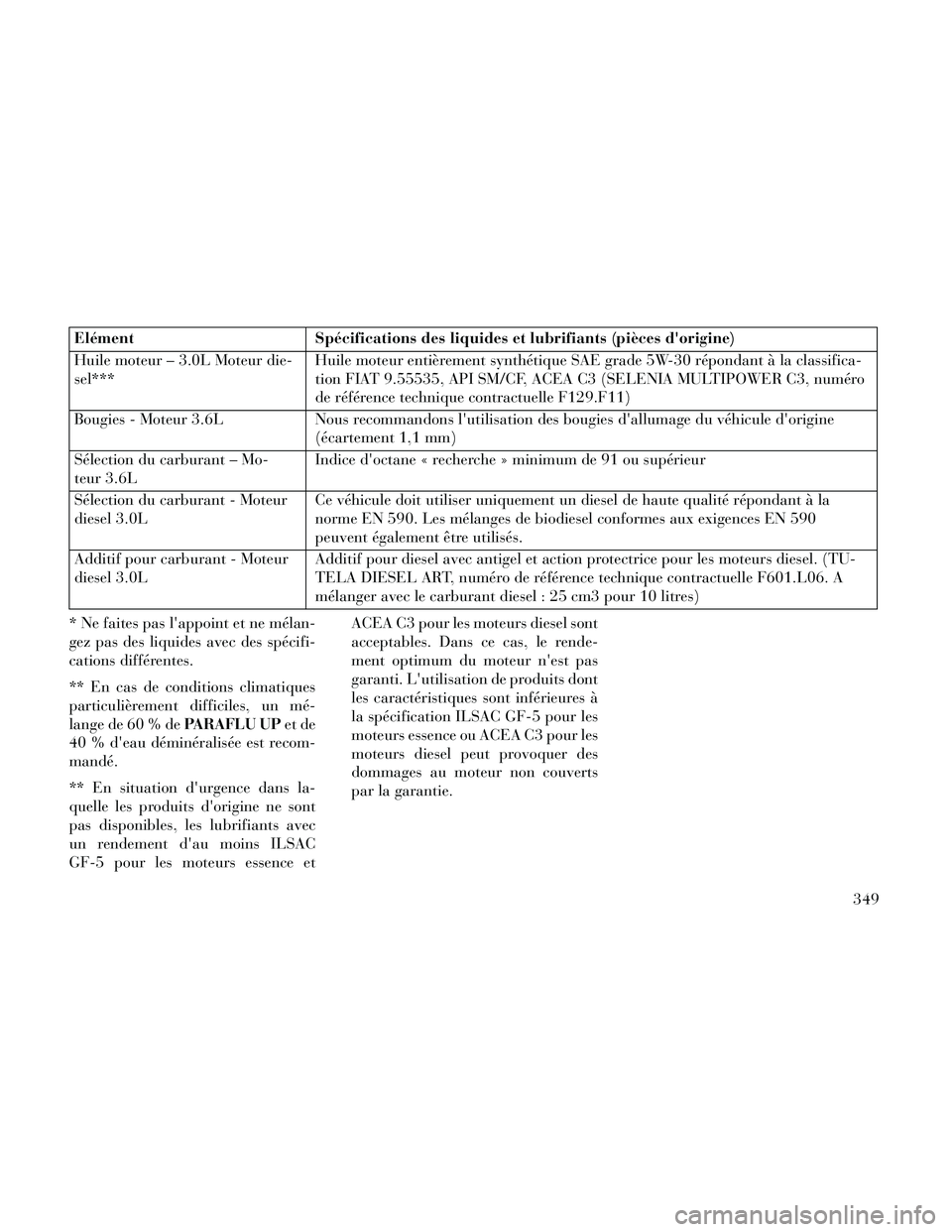

ElémentSpécifications des liquides et lubrifiants (pièces d'origine)
Huile moteur – 3.0L Moteur die-
sel*** Huile moteur entièrement synthétique SAE grade 5W-30 répondant à la classifica-
tion FIAT 9.55535, API SM/CF, ACEA C3 (SELENIA MULTIPOWER C3, numéro
de référence technique contractuelle F129.F11)
Bougies - Moteur 3.6L Nous recommandons l'utilisation des bougies d'allumage du véhicule d'origine
(écartement 1,1 mm)
Sélection du carburant – Mo-
teur 3.6L Indice d'octane « recherche » minimum de 91 ou supérieur
Sélection du carburant - Moteur
diesel 3.0L Ce véhicule doit utiliser uniquement un diesel de haute qualité répondant à la
norme EN 590. Les mélanges de biodiesel conformes aux exigences EN 590
peuvent également être utilisés.
Additif pour carburant - Moteur
diesel 3.0L Additif pour diesel avec antigel et action protectrice pour les moteurs diesel. (TU-
TELA DIESEL ART, numéro de référence technique contractuelle F601.L06. A
mélanger avec le carburant diesel : 25 cm3 pour 10 litres)
* Ne faites pas l'appoint et ne mélan-
gez pas des liquides avec des spécifi-
cations différentes.
** En cas de conditions climatiques
particulièrement difficiles, un mé-
lange de 60 % de PARAFLU UPet de
40 % d'eau déminéralisée est recom-
mandé.
** En situation d'urgence dans la-
quelle les produits d'origine ne sont
pas disponibles, les lubrifiants avec
un rendement d'au moins ILSAC
GF-5 pour les moteurs essence et ACEA C3 pour les moteurs diesel sont
acceptables. Dans ce cas, le rende-
ment optimum du moteur n'est pas
garanti. L'utilisation de produits dont
les caractéristiques sont inférieures à
la spécification ILSAC GF-5 pour les
moteurs essence ou ACEA C3 pour les
moteurs diesel peut provoquer des
dommages au moteur non couverts
par la garantie.
349

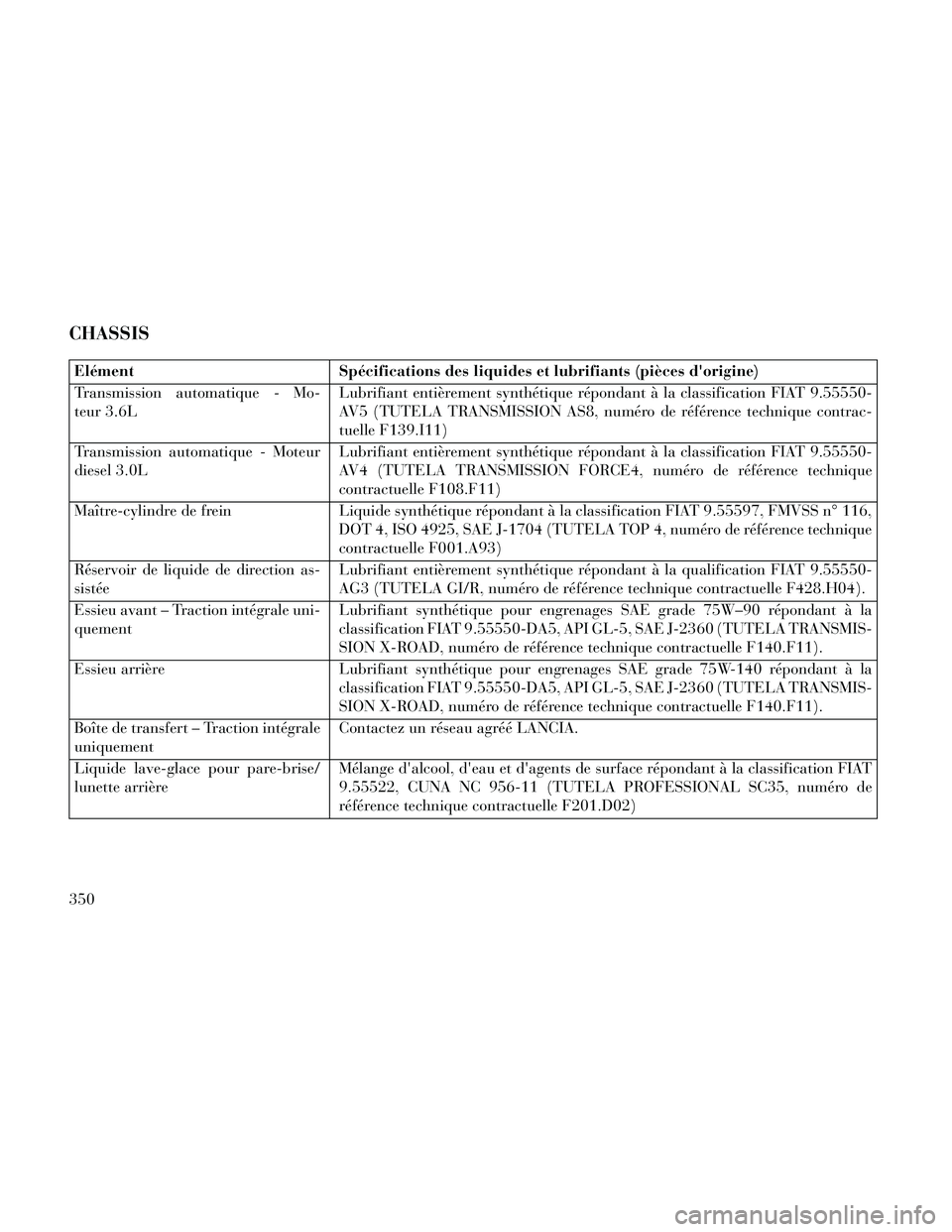

CHASSIS
ElémentSpécifications des liquides et lubrifiants (pièces d'origine)
Transmission automatique - Mo-
teur 3.6L Lubrifiant entièrement synthétique répondant à la classification FIAT 9.55550-
AV5 (TUTELA TRANSMISSION AS8, numéro de référence technique contrac-
tuelle F139.I11)
Transmission automatique - Moteur
diesel 3.0L Lubrifiant entièrement synthétique répondant à la classification FIAT 9.55550-
AV4 (TUTELA TRANSMISSION FORCE4, numéro de référence technique
contractuelle F108.F11)
Maître-cylindre de frein Liquide synthétique répondant à la classification FIAT 9.55597, FMVSS n° 116,
DOT 4, ISO 4925, SAE J-1704 (TUTELA TOP 4, numéro de référence technique
contractuelle F001.A93)
Réservoir de liquide de direction as-
sistée Lubrifiant entièrement synthétique répondant à la qualification FIAT 9.55550-
AG3 (TUTELA GI/R, numéro de référence technique contractuelle F428.H04).
Essieu avant – Traction intégrale uni-
quement Lubrifiant synthétique pour engrenages SAE grade 75W–90 répondant à la
classification FIAT 9.55550-DA5, API GL-5, SAE J-2360 (TUTELA TRANSMIS-
SION X-ROAD, numéro de référence technique contractuelle F140.F11).
Essieu arrière Lubrifiant synthétique pour engrenages SAE grade 75W-140 répondant à la
classification FIAT 9.55550-DA5, API GL-5, SAE J-2360 (TUTELA TRANSMIS-
SION X-ROAD, numéro de référence technique contractuelle F140.F11).
Boîte de transfert – Traction intégrale
uniquement Contactez un réseau agréé LANCIA.
Liquide lave-glace pour pare-brise/
lunette arrière Mélange d'alcool, d'eau et d'agents de surface répondant à la classification FIAT
9.55522, CUNA NC 956-11 (TUTELA PROFESSIONAL SC35, numéro de
référence technique contractuelle F201.D02)
350

DISPOSITIONS POUR LE
TRAITEMENT DU
VEHICULE EN FIN DE VIE
LANCIA s'est engagé depuis de nom-
breuses années à protéger l'environ-
nement grâce à l'amélioration
constante de ses procédés de produc-
tion et de fabrication de produits, qui
sont de plus en plus écologiques.
Pour offrir aux clients le meilleur ser-
vice en termes de respect de la législa-
tion environnemental et en réponse à
la directive européenne 2000/53/CE
régissant les véhicules en fin de vie,
LANCIA propose à ses clients de lui
remettre leur véhicule* en fin de vie
sans coûts supplémentaires.
La directive européenne stipule que
lors de la remise du véhicule, le der-
nier détenteur ou propriétaire ne doit
subir aucun frais du fait de l'absence
de valeur marchande ou d'une valeur
marchande négative du véhicule.Dans tous les pays de l'Union euro-
péenne, jusqu'au 1er janvier 2007,
seuls les véhicules immatriculés après
le 1er juillet 2002 étaient recueillis
gratuitement, tandis que depuis
2007, le transfert est effectué gratui-
tement sans tenir compte de l'année
d'immatriculation sous réserve que le
véhicule ne soit pas dépourvu de ses
composants essentiels (en particulier,
le moteur et la carrosserie) et ne com-
porte aucun déchet supplémentaire.
Pour remettre votre véhicule en fin de
vie sans frais supplémentaires,
rendez-vous dans l'un de nos réseaux
agréés ou dans l'un des centres de
récupération et mise au rebut agréés
LANCIA.
Ces centres ont été soigneusement sé-
lectionnés afin d'offrir un service de
qualité supérieure pour la récupéra-
tion, le traitement et le recyclage des
véhicules inutilisés dans le respect de
l'environnement.
Pour plus d'informations sur ces
centres de récupération et de mise au
rebut chez les réseaux agréés LANCIA
ou de véhicules industriels LANCIA,
composez le 00800 526242 00 (nu-
méro gratuit) ou rendez-vous sur le
site Web de LANCIA.
(*) Véhicule pour le transport de pas-
sagers avec au maximum neuf sièges
et un poids total autorisé de 3,5 t
351
