Cavité Cartouchefusible Mini-fusible Description
10 - 5 A TeintéSécurité
11 - 20 A Jaune Avertisseurs sonores
12 - 10 A Rouge Embrayage de climatisation
13 - -Inutilisé
14 - -Inutilisé
15 - -Inutilisé
16 - -Inutilisé
18 50 A Rouge - Ventilateur du radiateur n° 2
19 50 A Rouge - Direction assistée n° 2
20 30 A Rose -Moteur d'essuie-glace
21 30 A Rose -Lave-projecteurs
22 50 A Rouge - Module de bougie de préchauffage - Diesel uniquement
23 30 A Rose -Alimentation de la pompe à carburant/Système de chauffage du
carburant diesel - Diesel uniquement
24 50 A Rouge - Système de chauffage de l'habitacle n°3-Diesel uniquement
28 - 25 A Non teinté Pompe à carburant
29 - 15 A BleuTransmission/Sélecteur (module TCM)
30 - -Inutilisé
31 - 25 A Non teinté Module de moteur (PCM)
32 - -Inutilisé
33 - -Inutilisé
34 - 25 A Non teinté Alimentation ASD n° 1
35 - 20 A Jaune Alimentation ASD n° 2
339

Cavité Cartouchefusible Mini-fusible Description
36 - 10 A Rouge Module ABS (module ABS/ESP)
37 - 10 A Rouge Contrôleur de moteur (PCM)/Bobines de relais de ventilateur de
radiateur
38 - 10 A Rouge Module d'airbag
39 - 10 A Rouge Module de direction assistée/Relais d'embrayage de
climatisation/Bobines de relais du système de chauffage de l'ha-
bitacle - Diesel uniquement
48 - 10 A Rouge DTCM/Module RCS diesel - Diesel uniquement
49 - 15 A BleuAlimentation ASD n° 3
50 - -Inutilisé
51 - 20 A Jaune Pompe à dépression
52 - -Inutilisé
53 - -Inutilisé
340

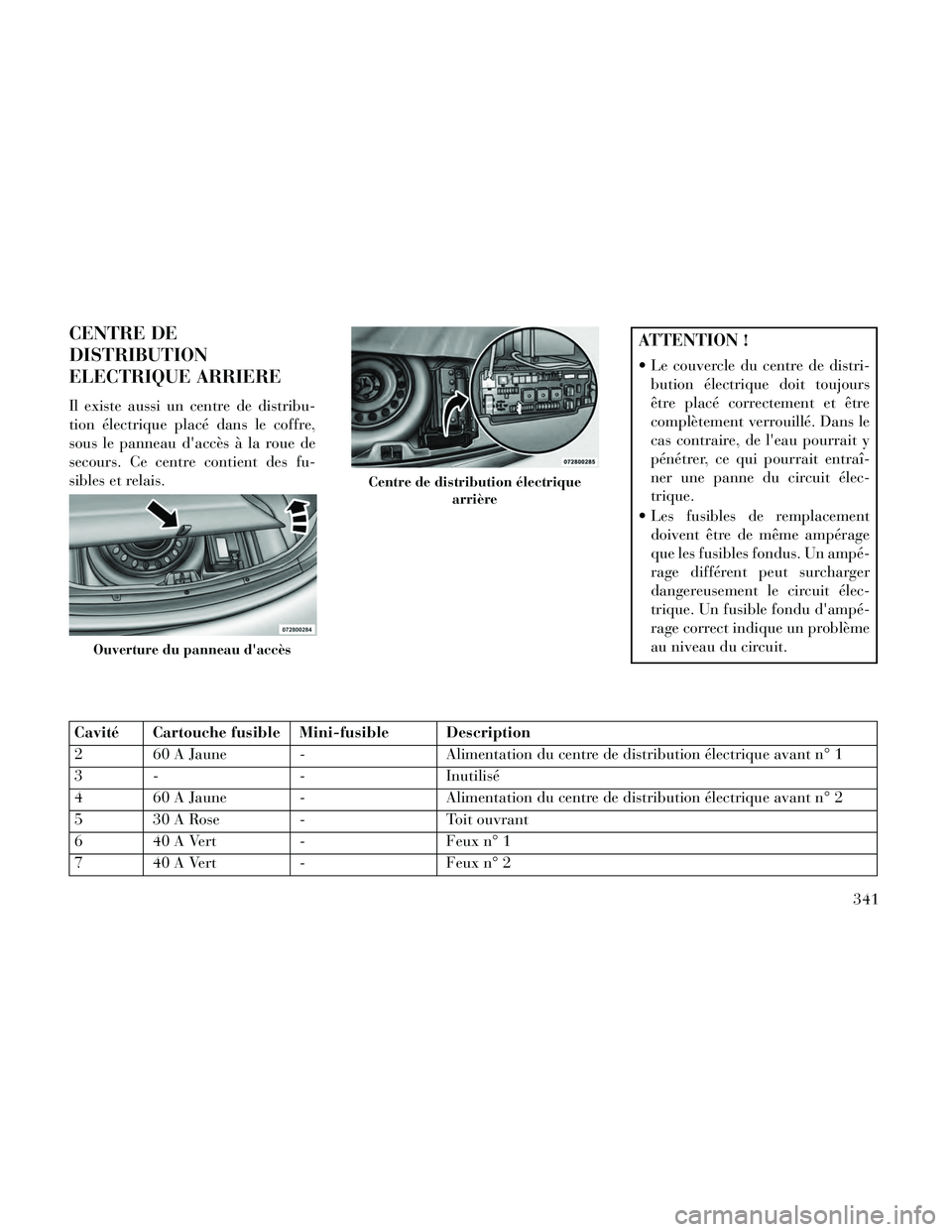

CENTRE DE
DISTRIBUTION
ELECTRIQUE ARRIERE
Il existe aussi un centre de distribu-
tion électrique placé dans le coffre,
sous le panneau d'accès à la roue de
secours. Ce centre contient des fu-
sibles et relais.
ATTENTION !
Le couvercle du centre de distri-bution électrique doit toujours
être placé correctement et être
complètement verrouillé. Dans le
cas contraire, de l'eau pourrait y
pénétrer, ce qui pourrait entraî-
ner une panne du circuit élec-
trique.
Les fusibles de remplacement doivent être de même ampérage
que les fusibles fondus. Un ampé-
rage différent peut surcharger
dangereusement le circuit élec-
trique. Un fusible fondu d'ampé-
rage correct indique un problème
au niveau du circuit.
Cavité Cartouche fusible Mini-fusible Description
2 60 A Jaune - Alimentation du centre de distribution électrique avant n° 1
3 - - Inutilisé
4 60 A Jaune - Alimentation du centre de distribution électrique avant n° 2
5 30 A Rose - Toit ouvrant
6 40 A Vert - Feux n° 1
7 40 A Vert - Feux n° 2
Ouverture du panneau d'accès
Centre de distribution électrique
arrière
341

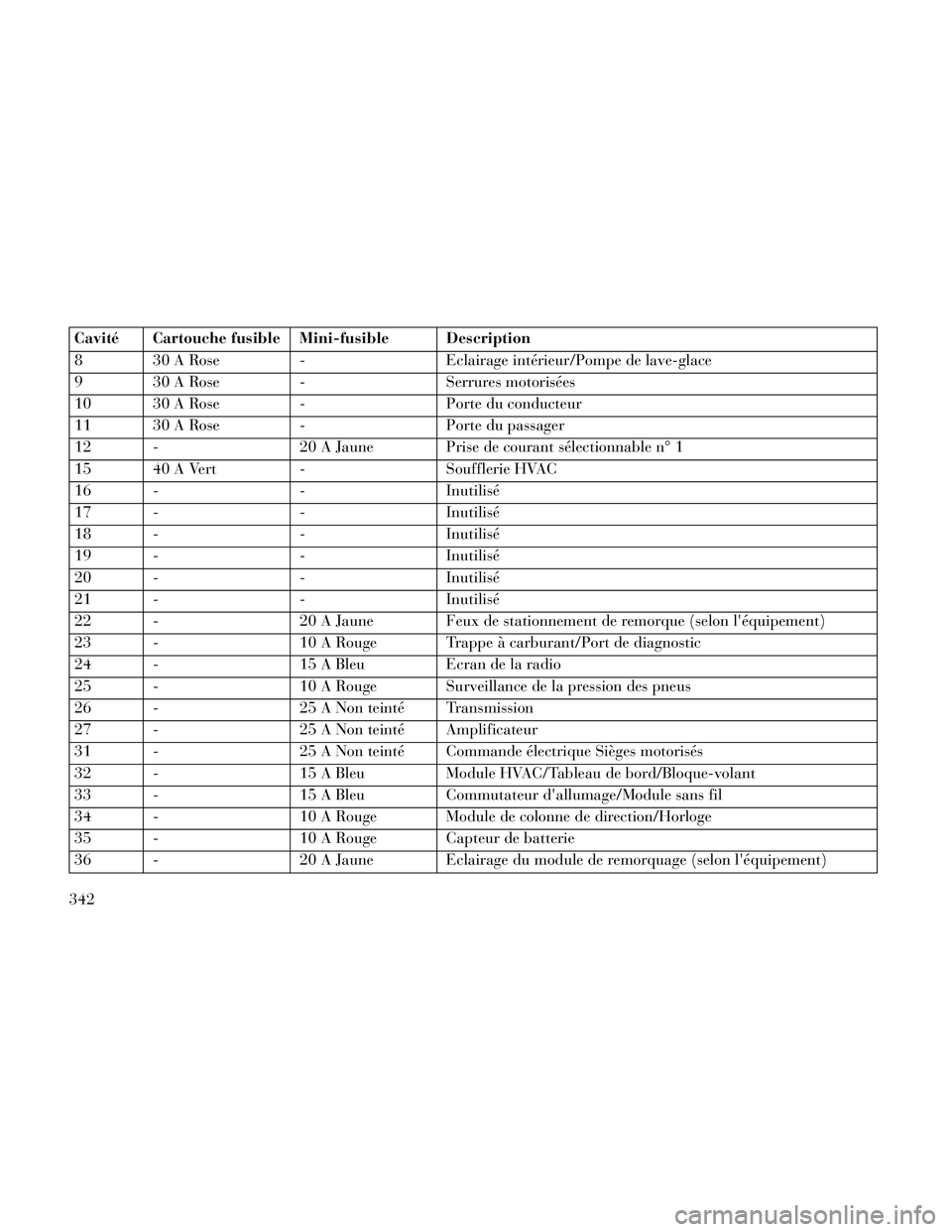

Cavité Cartouche fusible Mini-fusible Description
8 30 A Rose - Eclairage intérieur/Pompe de lave-glace
9 30 A Rose - Serrures motorisées
10 30 A Rose - Porte du conducteur
11 30 A Rose - Porte du passager
12 - 20 A Jaune Prise de courant sélectionnable n° 1
15 40 A Vert - Soufflerie HVAC
16 - - Inutilisé
17 - - Inutilisé
18 - - Inutilisé
19 - - Inutilisé
20 - - Inutilisé
21 - - Inutilisé
22 - 20 A Jaune Feux de stationnement de remorque (selon l'équipement)
23 - 10 A Rouge Trappe à carburant/Port de diagnostic
24 - 15 A Bleu Ecran de la radio
25 - 10 A Rouge Surveillance de la pression des pneus
26 - 25 A Non teinté Transmission
27 - 25 A Non teinté Amplificateur
31 - 25 A Non teinté Commande électrique Sièges motorisés
32 - 15 A Bleu Module HVAC/Tableau de bord/Bloque-volant
33 - 15 A Bleu Commutateur d'allumage/Module sans fil
34 - 10 A Rouge Module de colonne de direction/Horloge
35 - 10 A Rouge Capteur de batterie
36 - 20 A Jaune Eclairage du module de remorquage (selon l'équipement)
342

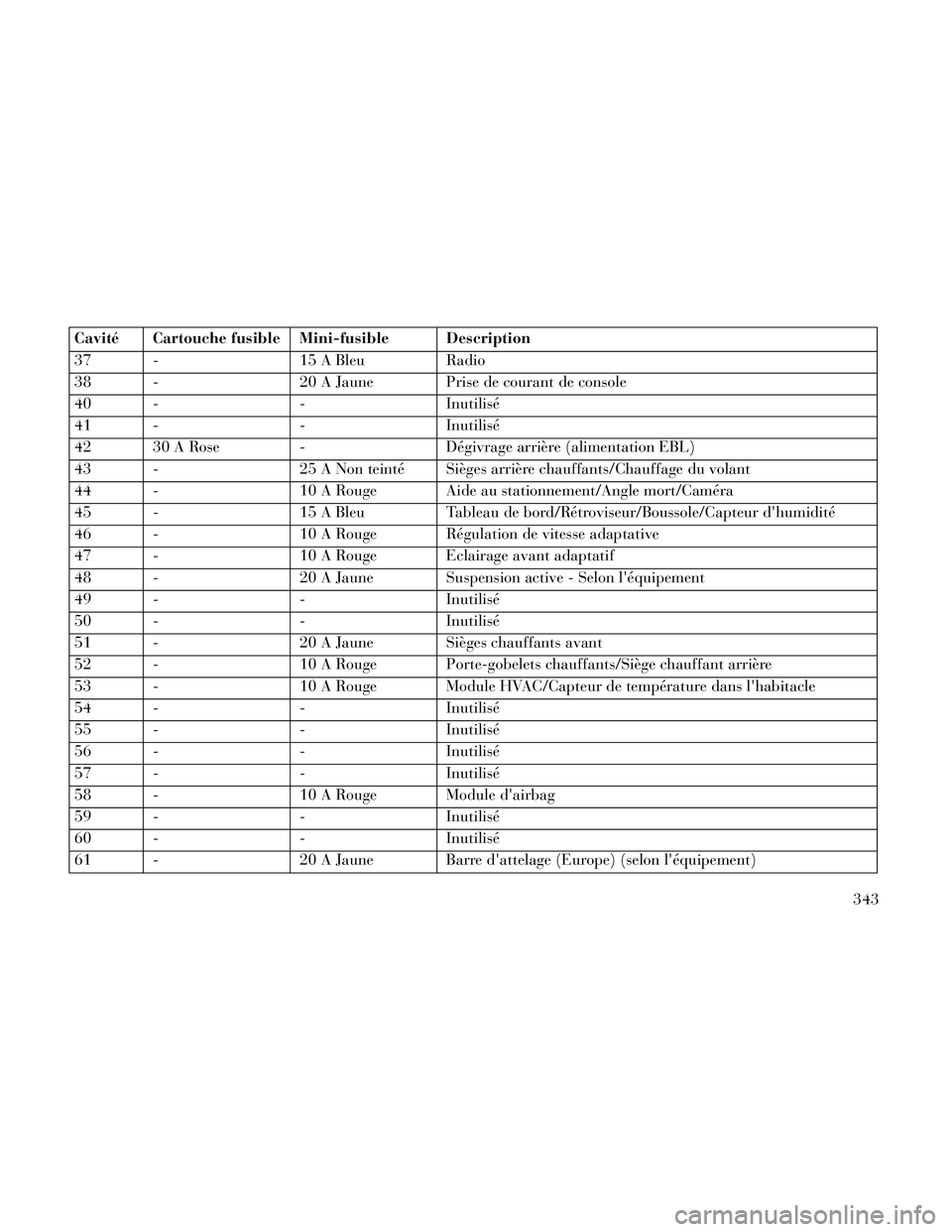

Cavité Cartouche fusible Mini-fusible Description
37 - 15 A Bleu Radio
38 - 20 A Jaune Prise de courant de console
40 - - Inutilisé
41 - - Inutilisé
42 30 A Rose - Dégivrage arrière (alimentation EBL)
43 - 25 A Non teinté Sièges arrière chauffants/Chauffage du volant
44 - 10 A Rouge Aide au stationnement/Angle mort/Caméra
45 - 15 A Bleu Tableau de bord/Rétroviseur/Boussole/Capteur d'humidité
46 - 10 A Rouge Régulation de vitesse adaptative
47 - 10 A Rouge Eclairage avant adaptatif
48 - 20 A Jaune Suspension active - Selon l'équipement
49 - - Inutilisé
50 - - Inutilisé
51 - 20 A Jaune Sièges chauffants avant
52 - 10 A Rouge Porte-gobelets chauffants/Siège chauffant arrière
53 - 10 A Rouge Module HVAC/Capteur de température dans l'habitacle
54 - - Inutilisé
55 - - Inutilisé
56 - - Inutilisé
57 - - Inutilisé
58 - 10 A Rouge Module d'airbag
59 - - Inutilisé
60 - - Inutilisé
61 - 20 A Jaune Barre d'attelage (Europe) (selon l'équipement)343

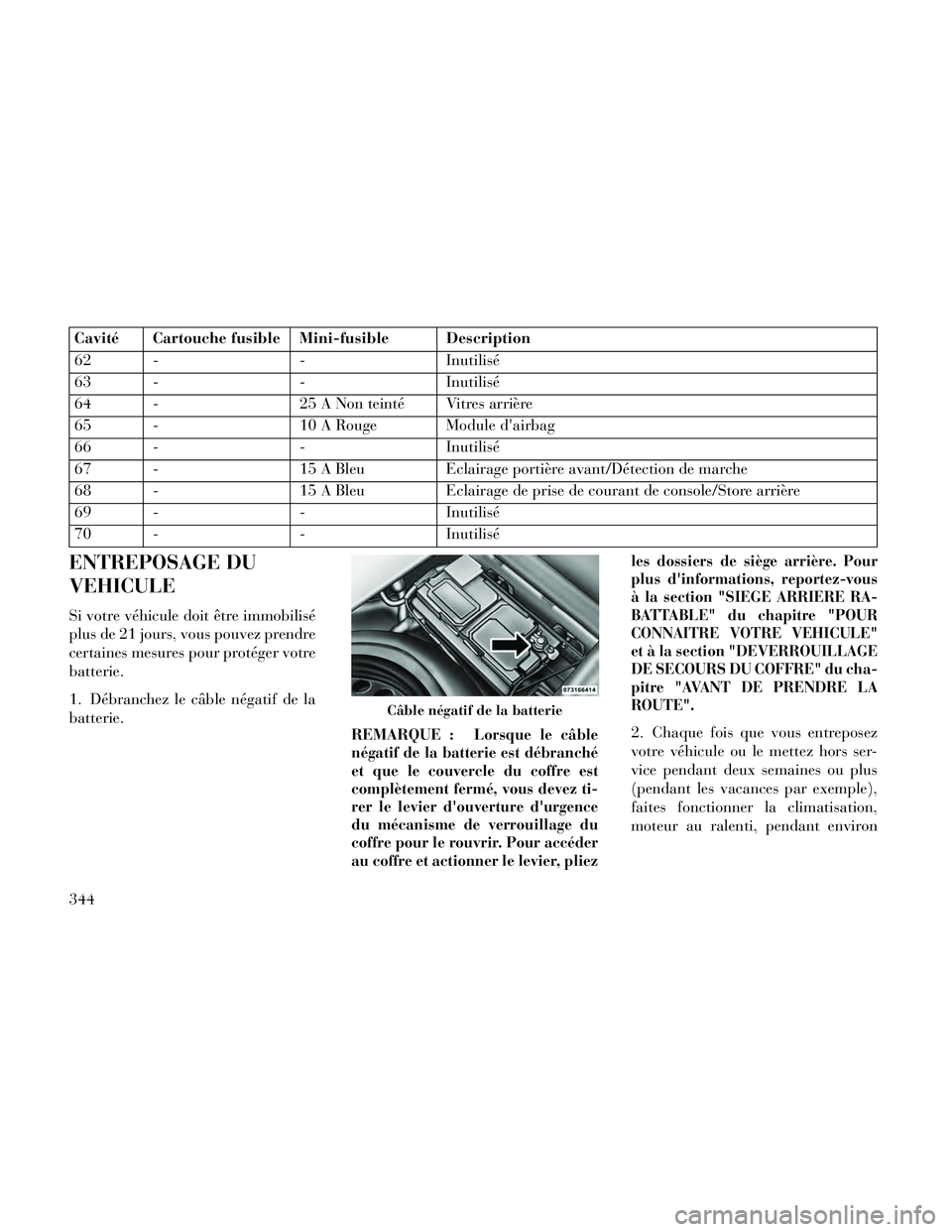

Cavité Cartouche fusible Mini-fusible Description
62 - - Inutilisé
63 - - Inutilisé
64 - 25 A Non teinté Vitres arrière
65 - 10 A Rouge Module d'airbag
66 - - Inutilisé
67 - 15 A Bleu Eclairage portière avant/Détection de marche
68 - 15 A Bleu Eclairage de prise de courant de console/Store arrière
69 - - Inutilisé
70 - - Inutilisé
ENTREPOSAGE DU
VEHICULE
Si votre véhicule doit être immobilisé
plus de 21 jours, vous pouvez prendre
certaines mesures pour protéger votre
batterie.
1. Débranchez le câble négatif de la
batterie.REMARQUE :
Lorsque le câble
négatif de la batterie est débranché
et que le couvercle du coffre est
complètement fermé, vous devez ti-
rer le levier d'ouverture d'urgence
du mécanisme de verrouillage du
coffre pour le rouvrir. Pour accéder
au coffre et actionner le levier, pliez les dossiers de siège arrière. Pour
plus d'informations, reportez-vous
à la section "SIEGE ARRIERE RA-
BATTABLE" du chapitre "POUR
CONNAITRE VOTRE VEHICULE"
et à la section "DEVERROUILLAGE
DE SECOURS DU COFFRE" du cha-
pitre "AVANT DE PRENDRE LA
ROUTE".2. Chaque fois que vous entreposez
votre véhicule ou le mettez hors ser-
vice pendant deux semaines ou plus
(pendant les vacances par exemple),
faites fonctionner la climatisation,
moteur au ralenti, pendant environ
Câble négatif de la batterie
344

cinq minutes à fond en mode d'admis-
sion d'air frais. Cette précaution per-
met de lubrifier correctement le sys-
tème afin de réduire les risques
d'endommagement du compresseur
lors de la remise en route du système.
AMPOULES DE
RECHANGE
Intérieur Réf. d'ampoule
Lampes de courtoisie/lecture
arrière................W5W
Lampe du compartiment arrière
(coffre) .................562
Lampes de lecture de la console
suspendue ..............578
Lampes du miroir de
courtoisie ...............194
Lampe de la boîte à gants
(pour les versions/marchés
quiensontéquipés) .......194
Lampe de courtoisie de
porte ..................562
Lampe du témoin de sélection de
rapport ..........J KLE14140Pochette pour cartes/
Porte-gobelets de porte -
Selon l'équipement
.......DEL
(réparation par un
concessionnaire agréé)
REMARQUE : Pour les instruc-
tions de remplacement des com-
mutateurs éclairés, consultez votre
concessionnaire agréé.
Toutes les ampoules intérieures sont
des lampes à culot poussoir en verre
ou de type à cartouche en verre. Les
ampoules à culot en aluminium ne
sont pas approuvées et ne peuvent
être utilisées.
Extérieur Réf. d'ampoule
Feux de croisement/
Feux de route (projecteur
Bi-Xenon) ..............D3S
(réparation par un
concessionnaire agréé)
Feu de direction
avant ............PSY24WSV
Feu de stationnement avant . . DEL
(réparation par un
concessionnaire agréé) Eclairage diurne (DRL)
.....DEL
(réparation par un
concessionnaire agréé)
Feu Antibrouillard avant (pour les
versions/marchés qui en sont équi-
pés) ...................H11
Feu de position avant ......DEL
(réparation par un
concessionnaire agréé)
Feu de direction avant ......DEL
(réparation par un
concessionnaire agréé)
Répétiteurs latéraux .......DEL
(réparation par un
concessionnaire agréé)
Feu arrière/stop/de direction . . DEL (réparation par un
concessionnaire agréé)
Feux de direction
arrière ...............W Y21W
Feux antibrouillard arrière . . DEL (ré-
paration par un
concessionnaire agréé)
Feuxderecul ............W16W
Feu stop central monté en hauteur
(CHMSL) ................DEL (réparation par un
concessionnaire agréé)
Plaque d'immatriculation .....W5W
345

REMPLACEMENT DES
AMPOULES
REMARQUE : La formation de
condensation sur les lentilles peut
se produire dans certaines condi-
tions atmosphériques. Il se pro-
duit un processus d'évaporation
lorsque les conditions atmosphé-
riques changent et la condensation
se transforme en vapeur d'eau. Al-
lumez les ampoules pour accélérer
le processus.
PROJECTEURS A
DECHARGE HAUTE
INTENSITE (HID)
ATTENTION !
Si possible, il est préférable de faire
changer les ampoules par un réseau
agréé LANCIA. Le bon fonctionne-
ment et une orientation correcte des
feux extérieurs sont essentiels pour
conduire en toute sécurité et dans le
respect des lois.
Les projecteurs sont de type à tube à
décharge haute tension. Une haute tension peut demeurer dans le circuit
même quand les projecteurs sont
éteints et que la clé est retirée du
contact.
Ne tentez pas d'intervenir
vous-même sur une ampoule de
projecteur. En cas de panne d'am-
poule de projecteur, adressez-
vous à un concessionnaire agréé.
AVERTISSEMENT !
Une haute tension transitoire sur-
vient aux douilles d'ampoule des
projecteurs à décharge haute inten-
sité (HID) quand le commutateur
des projecteurs est mis en fonction.
Une intervention incorrecte peut
provoquer un choc électrique ou
une électrocution. Consultez votre
concessionnaire agréé.
REMARQUE : Sur les véhicules
équipés de projecteurs à décharge
haute intensité (HID), quand les
projecteurs sont mis en fonction,
les lampes prennent une teinte
bleue. Cette dernière diminue et
blanchit après environ 10 secon-
des, au fur et à mesure que le sys-
tème se charge.
FEUX DE DIRECTION
AVANT
1. Ouvrez le capot.
REMARQUE : La dépose du boî-
tier de filtre à air peut s'avérer
nécessaire avant le remplacement
des ampoules de l'ensemble des
projecteurs du côté conducteur du
véhicule.
2. Déposez le bouchon en plastique
du dos du logement de projecteur.
3. Serrez les deux pattes sur le côté de
la douille d'ampoule et sortez-la bien
droite du feu de direction.
4. Posez la nouvelle ampoule et l'en-
semble de connecteur bien droit dans
le feu jusqu'à ce qu'il se verrouille en
place.
5. Reposez le bouchon en plastique
sur le logement de projecteur.
FEUX DE DIRECTION
ARRIERE ET DE RECUL
1. Ouvrez le coffre.
