2013 Lancia Voyager Manual de Uso e Manutenção (in Portuguese)

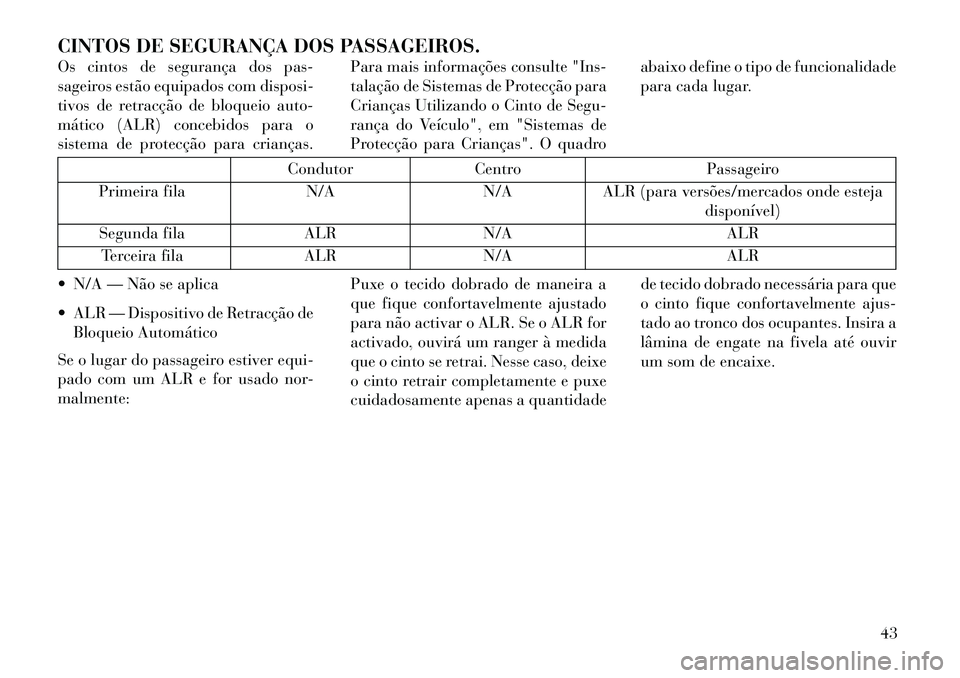

CINTOS DE SEGURANÇA DOS PASSAGEIROS.
Os cintos de segurança dos pas-
sageiros estão equipados com disposi-
tivos de retracção de bloqueio auto-
mático (ALR) concebidos para o
sistema de protecção para crianças.Para mais informações consulte "Ins-
talação de Sistemas de Protecção para
Crianças Utilizando o Cinto de Segu-
rança do Veículo", em "Sistemas de
Protecção para Crianças". O quadroabaixo define o tipo de funcionalidade
para cada lugar.
Condutor
Centro Passageiro
Primeira fila N/AN/AALR (para versões/mercados onde esteja
disponível)
Segunda fila ALRN/A ALR
Terceira fila ALRN/A ALR
 N/A — Não se aplica
 ALR — Dispositivo de Retracção de Bloqueio Automático
Se o lugar do passageiro estiver equi-
pado com um ALR e for usado nor-
malmente: Puxe o tecido dobrado de maneira a
que fique confortavelmente ajustado
para não activar o ALR. Se o ALR for
activado, ouvirá um ranger à medida
que o cinto se retrai. Nesse caso, deixe
o cinto retrair completamente e puxe
cuidadosamente apenas a quantidadede tecido dobrado necessária para que
o cinto fique confortavelmente ajus-
tado ao tronco dos ocupantes. Insira a
lâmina de engate na fivela até ouvir
um som de encaixe.
43

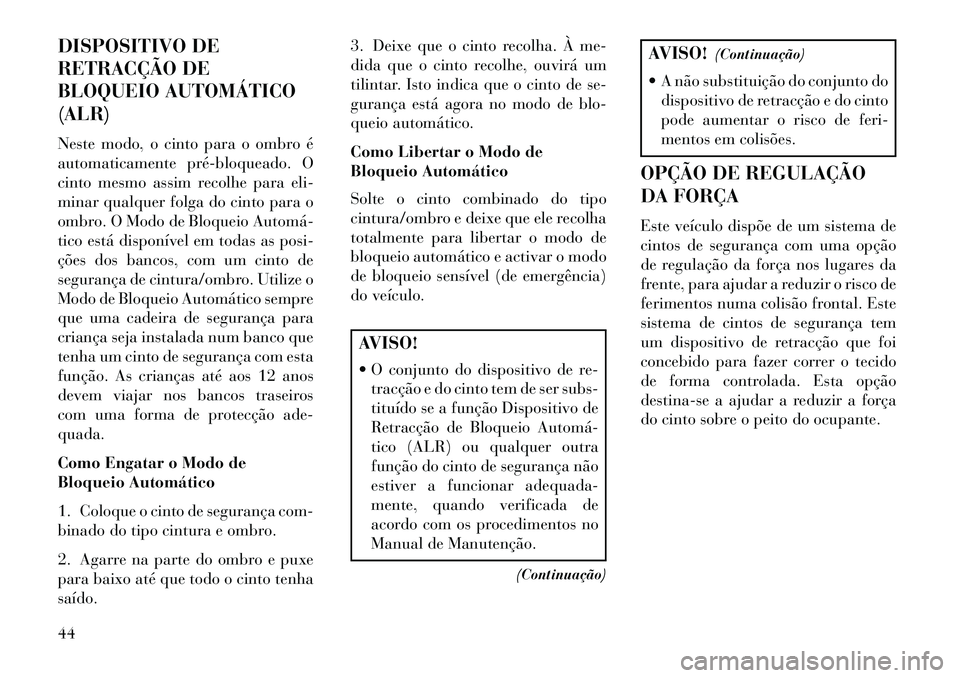

DISPOSITIVO DE
RETRACÇÃO DE
BLOQUEIO AUTOMÁTICO
(ALR)
Neste modo, o cinto para o ombro é
automaticamente pré­bloqueado. O
cinto mesmo assim recolhe para eli-
minar qualquer folga do cinto para o
ombro. O Modo de Bloqueio Automá­
tico está disponível em todas as posi-
ções dos bancos, com um cinto de
segurança de cintura/ombro. Utilize o
Modo de Bloqueio Automático sempre
que uma cadeira de segurança para
criança seja instalada num banco que
tenha um cinto de segurança com esta
função. As crianças até aos 12 anos
devem viajar nos bancos traseiros
com uma forma de protecção ade-
quada.
Como Engatar o Modo de
Bloqueio Automático
1. Coloque o cinto de segurança com-
binado do tipo cintura e ombro.
2. Agarre na parte do ombro e puxe
para baixo até que todo o cinto tenha
saído.3. Deixe que o cinto recolha. À me-
dida que o cinto recolhe, ouvirá um
tilintar. Isto indica que o cinto de se-
gurança está agora no modo de blo-
queio automático.
Como Libertar o Modo de
Bloqueio Automático
Solte o cinto combinado do tipo
cintura/ombro e deixe que ele recolha
totalmente para libertar o modo de
bloqueio automático e activar o modo
de bloqueio sensível (de emergência)
do veículo.
AVISO!
 O conjunto do dispositivo de re-
tracção e do cinto tem de ser subs-
tituído se a função Dispositivo de
Retracção de Bloqueio Automá­
tico (ALR) ou qualquer outra
função do cinto de segurança não
estiver a funcionar adequada-
mente, quando verificada de
acordo com os procedimentos no
Manual de Manutenção.
(Continuação)
AVISO!(Continuação)
 A não substituição do conjunto do dispositivo de retracção e do cinto
pode aumentar o risco de feri-
mentos em colisões.
OPÇÃO DE REGULAÇÃO
DA FORÇA
Este veículo dispõe de um sistema de
cintos de segurança com uma opção
de regulação da força nos lugares da
frente, para ajudar a reduzir o risco de
ferimentos numa colisão frontal. Este
sistema de cintos de segurança tem
um dispositivo de retracção que foi
concebido para fazer correr o tecido
de forma controlada. Esta opção
destina-se a ajudar a reduzir a força
do cinto sobre o peito do ocupante.
44

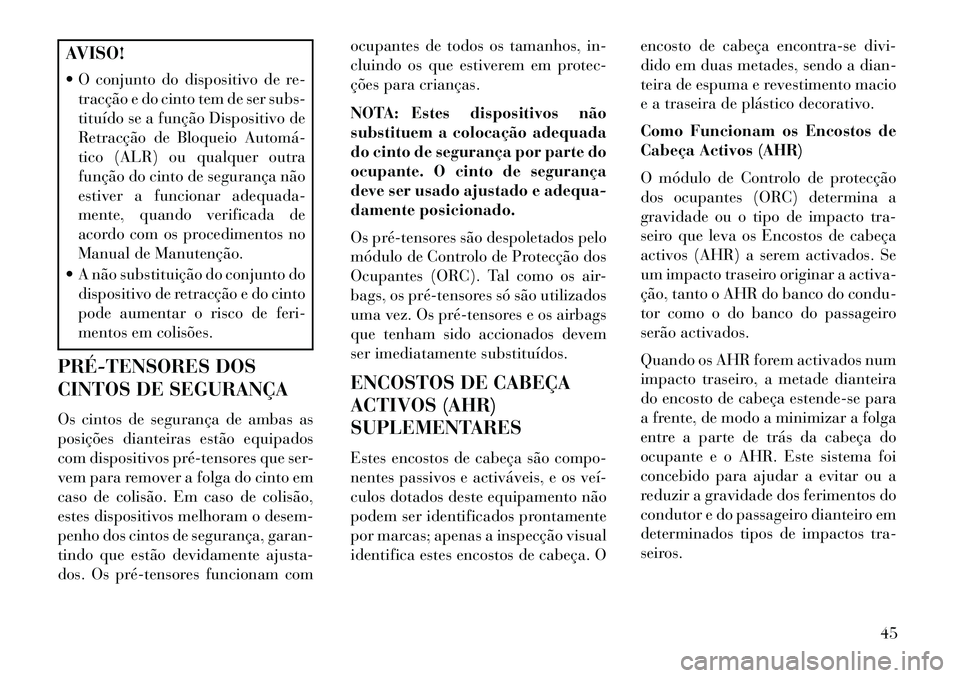

AVISO!
 O conjunto do dispositivo de re-tracção e do cinto tem de ser subs-
tituído se a função Dispositivo de
Retracção de Bloqueio Automá­
tico (ALR) ou qualquer outra
função do cinto de segurança não
estiver a funcionar adequada-
mente, quando verificada de
acordo com os procedimentos no
Manual de Manutenção.
 A não substituição do conjunto do dispositivo de retracção e do cinto
pode aumentar o risco de feri-
mentos em colisões.
PRÉ­TENSORES DOS
CINTOS DE SEGURANÇA
Os cintos de segurança de ambas as
posições dianteiras estão equipados
com dispositivos pré­tensores que ser-
vem para remover a folga do cinto em
caso de colisão. Em caso de colisão,
estes dispositivos melhoram o desem-
penho dos cintos de segurança, garan-
tindo que estão devidamente ajusta-
dos. Os pré­tensores funcionam com ocupantes de todos os tamanhos, in-
cluindo os que estiverem em protec-
ções para crianças.
NOTA: Estes dispositivos não
substituem a colocação adequada
do cinto de segurança por parte do
ocupante. O cinto de segurança
deve ser usado ajustado e adequa-
damente posicionado.
Os pré­tensores são despoletados pelo
módulo de Controlo de Protecção dos
Ocupantes (ORC). Tal como os air-
bags, os pré­tensores só são utilizados
uma vez. Os pré­tensores e os airbags
que tenham sido accionados devem
ser imediatamente substituídos.
ENCOSTOS DE CABEÇA
ACTIVOS (AHR)
SUPLEMENTARES
Estes encostos de cabeça são compo-
nentes passivos e activáveis, e os veí­
culos dotados deste equipamento não
podem ser identificados prontamente
por marcas; apenas a inspecção visual
identifica estes encostos de cabeça. O
encosto de cabeça encontra-se divi-
dido em duas metades, sendo a dian-
teira de espuma e revestimento macio
e a traseira de plástico decorativo.
Como Funcionam os Encostos de
Cabeça Activos (AHR)
O módulo de Controlo de protecção
dos ocupantes (ORC) determina a
gravidade ou o tipo de impacto tra-
seiro que leva os Encostos de cabeça
activos (AHR) a serem activados. Se
um impacto traseiro originar a activa-
ção, tanto o AHR do banco do condu-
tor como o do banco do passageiro
serão activados.
Quando os AHR forem activados num
impacto traseiro, a metade dianteira
do encosto de cabeça estende-se para
a frente, de modo a minimizar a folga
entre a parte de trás da cabeça do
ocupante e o AHR. Este sistema foi
concebido para ajudar a evitar ou a
reduzir a gravidade dos ferimentos do
condutor e do passageiro dianteiro em
determinados tipos de impactos tra-
seiros.
45

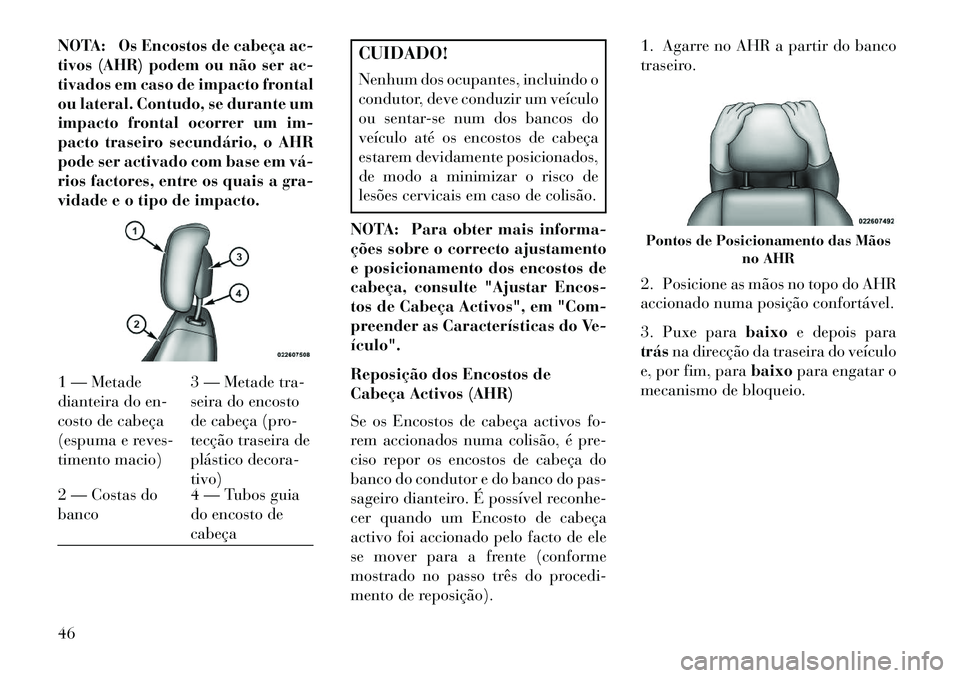

NOTA: Os Encostos de cabeça ac-
tivos (AHR) podem ou não ser ac-
tivados em caso de impacto frontal
ou lateral. Contudo, se durante um
impacto frontal ocorrer um im-
pacto traseiro secundário, o AHR
pode ser activado com base em vá­
rios factores, entre os quais a gra-
vidade e o tipo de impacto.
CUIDADO!
Nenhum dos ocupantes, incluindo o
condutor, deve conduzir um veículo
ou sentar-se num dos bancos do
veículo até os encostos de cabeça
estarem devidamente posicionados,
de modo a minimizar o risco de
lesões cervicais em caso de colisão.
NOTA: Para obter mais informa-
ções sobre o correcto ajustamento
e posicionamento dos encostos de
cabeça, consulte "Ajustar Encos-
tos de Cabeça Activos", em "Com-
preender as Características do Ve-
ículo".
Reposição dos Encostos de
Cabeça Activos (AHR)
Se os Encostos de cabeça activos fo-
rem accionados numa colisão, é pre-
ciso repor os encostos de cabeça do
banco do condutor e do banco do pas-
sageiro dianteiro. É possível reconhe-
cer quando um Encosto de cabeça
activo foi accionado pelo facto de ele
se mover para a frente (conforme
mostrado no passo três do procedi-
mento de reposição). 1. Agarre no AHR a partir do banco
traseiro.
2. Posicione as mãos no topo do AHR
accionado numa posição confortável.
3. Puxe para
baixoe depois para
trás na direcção da traseira do veículo
e, por fim, para baixopara engatar o
mecanismo de bloqueio.
1 — Metade
dianteira do en-
costo de cabeça
(espuma e reves-
timento macio) 3 — Metade tra-
seira do encosto
de cabeça (pro-
tecção traseira de
plástico decora-
tivo)
2 — Costas do
banco 4 — Tubos guia
do encosto de
cabeça
Pontos de Posicionamento das Mãos
no AHR
46

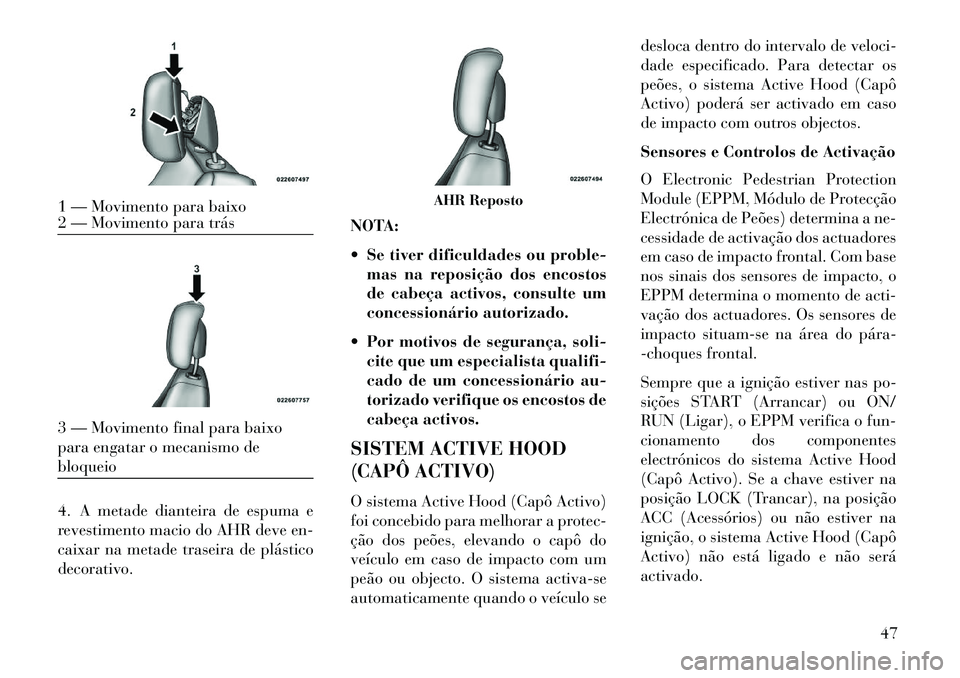

4. A metade dianteira de espuma e
revestimento macio do AHR deve en-
caixar na metade traseira de plástico
decorativo.NOTA:
 Se tiver dificuldades ou proble-
mas na reposição dos encostos
de cabeça activos, consulte um
concessionário autorizado.
 Por motivos de segurança, soli- cite que um especialista qualifi-
cado de um concessionário au-
torizado verifique os encostos de
cabeça activos.
SISTEM ACTIVE HOOD
(CAPÔ ACTIVO)
O sistema Active Hood (Capô Activo)
foi concebido para melhorar a protec-
ção dos peões, elevando o capô do
veículo em caso de impacto com um
peão ou objecto. O sistema activa-se
automaticamente quando o veículo se desloca dentro do intervalo de veloci-
dade especificado. Para detectar os
peões, o sistema Active Hood (Capô
Activo) poderá ser activado em caso
de impacto com outros objectos.
Sensores e Controlos de Activação
O Electronic Pedestrian Protection
Module (EPPM, Módulo de Protecção
Electrónica de Peões) determina a ne-
cessidade de activação dos actuadores
em caso de impacto frontal. Com base
nos sinais dos sensores de impacto, o
EPPM determina o momento de acti-
vação dos actuadores. Os sensores de
impacto situam-se na área do pára­
-choques frontal.
Sempre que a ignição estiver nas po-
sições START (Arrancar) ou ON/
RUN (Ligar), o EPPM verifica o fun-
cionamento dos componentes
electrónicos do sistema Active Hood
(Capô Activo). Se a chave estiver na
posição LOCK (Trancar), na posição
ACC (Acessórios) ou não estiver na
ignição, o sistema Active Hood (Capô
Activo) não está ligado e não será
activado.1 — Movimento para baixo
2 — Movimento para trás3 — Movimento final para baixo
para engatar o mecanismo de
bloqueio
AHR Reposto
47

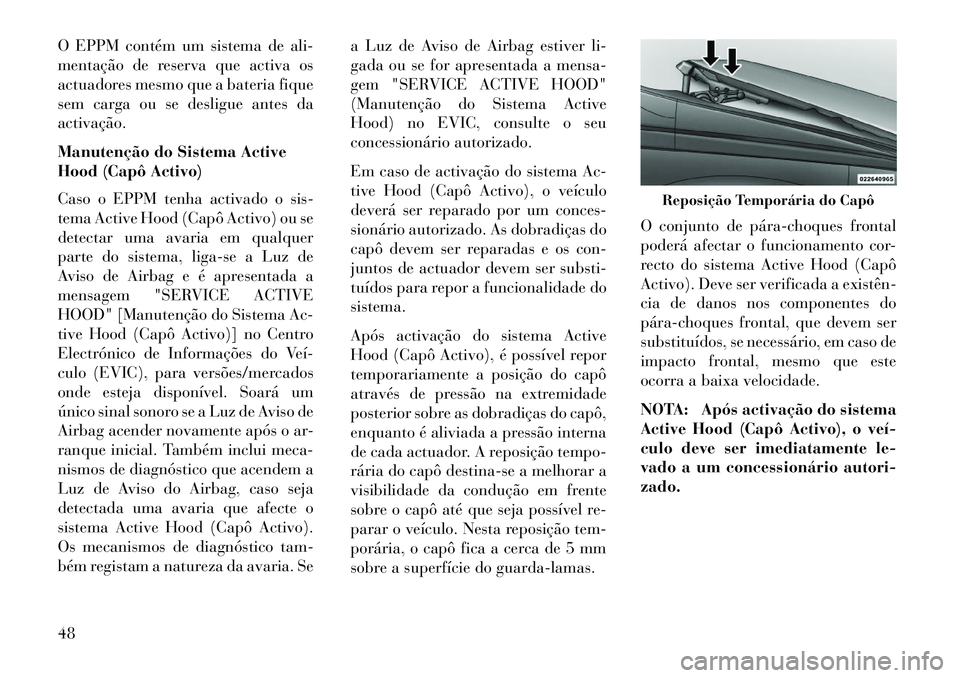

O EPPM contém um sistema de ali-
mentação de reserva que activa os
actuadores mesmo que a bateria fique
sem carga ou se desligue antes da
activação.
Manutenção do Sistema Active
Hood (Capô Activo)
Caso o EPPM tenha activado o sis-
tema Active Hood (Capô Activo) ou se
detectar uma avaria em qualquer
parte do sistema, liga-se a Luz de
Aviso de Airbag e é apresentada a
mensagem "SERVICE ACTIVE
HOOD" [Manutenção do Sistema Ac-
tive Hood (Capô Activo)] no Centro
Electrónico de Informações do Veí­
culo (EVIC), para versões/mercados
onde esteja disponível. Soará um
único sinal sonoro se a Luz de Aviso de
Airbag acender novamente após o ar-
ranque inicial. Também inclui meca-
nismos de diagnóstico que acendem a
Luz de Aviso do Airbag, caso seja
detectada uma avaria que afecte o
sistema Active Hood (Capô Activo).
Os mecanismos de diagnóstico tam-
bém registam a natureza da avaria. Sea Luz de Aviso de Airbag estiver li-
gada ou se for apresentada a mensa-
gem "SERVICE ACTIVE HOOD"
(Manutenção do Sistema Active
Hood) no EVIC, consulte o seu
concessionário autorizado.
Em caso de activação do sistema Ac-
tive Hood (Capô Activo), o veículo
deverá ser reparado por um conces-
sionário autorizado. As dobradiças do
capô devem ser reparadas e os con-
juntos de actuador devem ser substi-
tuídos para repor a funcionalidade do
sistema.
Após activação do sistema Active
Hood (Capô Activo), é possível repor
temporariamente a posição do capô
através de pressão na extremidade
posterior sobre as dobradiças do capô,
enquanto é aliviada a pressão interna
de cada actuador. A reposição tempo-
rária do capô destina-se a melhorar a
visibilidade da condução em frente
sobre o capô até que seja possível re-
parar o veículo. Nesta reposição tem-
porária, o capô fica a cerca de 5 mm
sobre a superfície do guarda-lamas.
O conjunto de pára­choques frontal
poderá afectar o funcionamento cor-
recto do sistema Active Hood (Capô
Activo). Deve ser verificada a existên­
cia de danos nos componentes do
pára­choques frontal, que devem ser
substituídos, se necessário, em caso de
impacto frontal, mesmo que este
ocorra a baixa velocidade.
NOTA: Após activação do sistema
Active Hood (Capô Activo), o veí­
culo deve ser imediatamente le-
vado a um concessionário autori-
zado.
Reposição Temporária do Capô
48

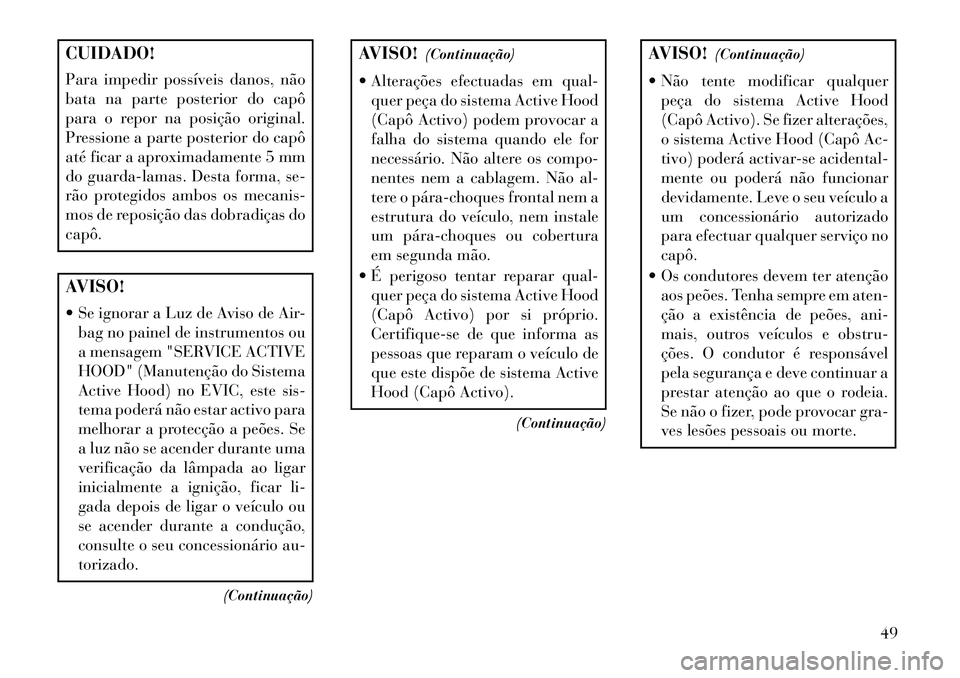

CUIDADO!
Para impedir possíveis danos, não
bata na parte posterior do capô
para o repor na posição original.
Pressione a parte posterior do capô
até ficar a aproximadamente 5 mm
do guarda-lamas. Desta forma, se-
rão protegidos ambos os mecanis-
mos de reposição das dobradiças do
capô.AVISO!
 Se ignorar a Luz de Aviso de Air-bag no painel de instrumentos ou
a mensagem "SERVICE ACTIVE
HOOD" (Manutenção do Sistema
Active Hood) no EVIC, este sis-
tema poderá não estar activo para
melhorar a protecção a peões. Se
a luz não se acender durante uma
verificação da lâmpada ao ligar
inicialmente a ignição, ficar li-
gada depois de ligar o veículo ou
se acender durante a condução,
consulte o seu concessionário au-
torizado.
(Continuação)
AVISO!(Continuação)
 Alterações efectuadas em qual- quer peça do sistema Active Hood
(Capô Activo) podem provocar a
falha do sistema quando ele for
necessário. Não altere os compo-
nentes nem a cablagem. Não al-
tere o pára­choques frontal nem a
estrutura do veículo, nem instale
um pára­choques ou cobertura
em segunda mão.
 É perigoso tentar reparar qual- quer peça do sistema Active Hood
(Capô Activo) por si próprio.
Certifique-se de que informa as
pessoas que reparam o veículo de
que este dispõe de sistema Active
Hood (Capô Activo).
(Continuação)
AVISO!(Continuação)
 Não tente modificar qualquer peça do sistema Active Hood
(Capô Activo). Se fizer alterações,
o sistema Active Hood (Capô Ac-
tivo) poderá activar-se acidental-
mente ou poderá não funcionar
devidamente. Leve o seu veículo a
um concessionário autorizado
para efectuar qualquer serviço no
capô.
 Os condutores devem ter atenção aos peões. Tenha sempre em aten-
ção a existência de peões, ani-
mais, outros veículos e obstru-
ções. O condutor é responsável
pela segurança e deve continuar a
prestar atenção ao que o rodeia.
Se não o fizer, pode provocar gra-
ves lesões pessoais ou morte.
49

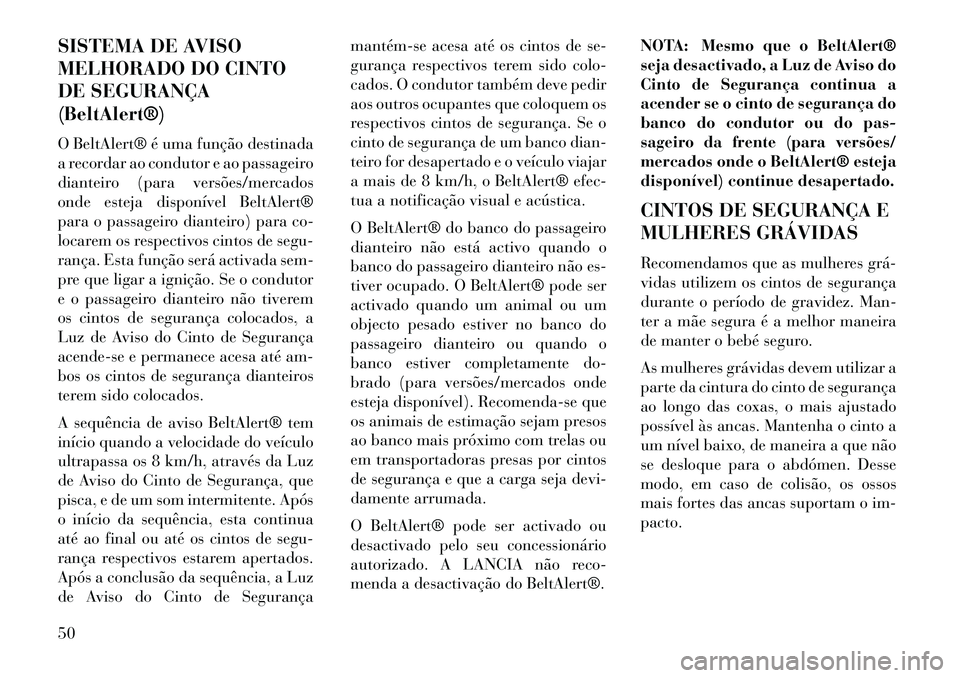

SISTEMA DE AVISO
MELHORADO DO CINTO
DE SEGURANÇA
(BeltAlert®)
O BeltAlert® é uma função destinada
a recordar ao condutor e ao passageiro
dianteiro (para versões/mercados
onde esteja disponível BeltAlert®
para o passageiro dianteiro) para co-
locarem os respectivos cintos de segu-
rança. Esta função será activada sem-
pre que ligar a ignição. Se o condutor
e o passageiro dianteiro não tiverem
os cintos de segurança colocados, a
Luz de Aviso do Cinto de Segurança
acende-se e permanece acesa até am-
bos os cintos de segurança dianteiros
terem sido colocados.
A sequência de aviso BeltAlert® tem
início quando a velocidade do veículo
ultrapassa os 8 km/h, através da Luz
de Aviso do Cinto de Segurança, que
pisca, e de um som intermitente. Após
o início da sequência, esta continua
até ao final ou até os cintos de segu-
rança respectivos estarem apertados.
Após a conclusão da sequência, a Luz
de Aviso do Cinto de Segurançamantém­se acesa até os cintos de se-
gurança respectivos terem sido colo-
cados. O condutor também deve pedir
aos outros ocupantes que coloquem os
respectivos cintos de segurança. Se o
cinto de segurança de um banco dian-
teiro for desapertado e o veículo viajar
a mais de 8 km/h, o BeltAlert® efec-
tua a notificação visual e acústica.
O BeltAlert® do banco do passageiro
dianteiro não está activo quando o
banco do passageiro dianteiro não es-
tiver ocupado. O BeltAlert® pode ser
activado quando um animal ou um
objecto pesado estiver no banco do
passageiro dianteiro ou quando o
banco estiver completamente do-
brado (para versões/mercados onde
esteja disponível). Recomenda-se que
os animais de estimação sejam presos
ao banco mais próximo com trelas ou
em transportadoras presas por cintos
de segurança e que a carga seja devi-
damente arrumada.
O BeltAlert® pode ser activado ou
desactivado pelo seu concessionário
autorizado. A LANCIA não reco-
menda a desactivação do BeltAlert®.
NOTA: Mesmo que o BeltAlert®
seja desactivado, a Luz de Aviso do
Cinto de Segurança continua a
acender se o cinto de segurança do
banco do condutor ou do pas-
sageiro da frente (para versões/
mercados onde o BeltAlert® esteja
disponível) continue desapertado.
CINTOS DE SEGURANÇA E
MULHERES GRÁVIDAS
Recomendamos que as mulheres grá­
vidas utilizem os cintos de segurança
durante o período de gravidez. Man-
ter a mãe segura é a melhor maneira
de manter o bebé seguro.
As mulheres grávidas devem utilizar a
parte da cintura do cinto de segurança
ao longo das coxas, o mais ajustado
possível às ancas. Mantenha o cinto a
um nível baixo, de maneira a que não
se desloque para o abdómen. Desse
modo, em caso de colisão, os ossos
mais fortes das ancas suportam o im-
pacto.
50
