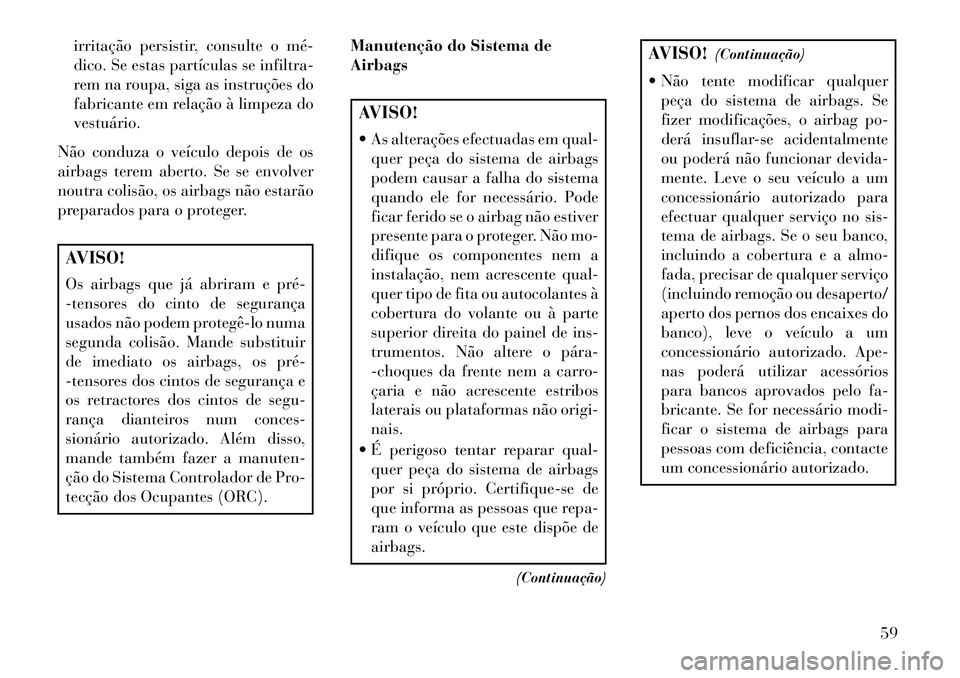

irritação persistir, consulte o mé­
dico. Se estas partículas se infiltra-
rem na roupa, siga as instruções do
fabricante em relação à limpeza do
vestuário.
Não conduza o veículo depois de os
airbags terem aberto. Se se envolver
noutra colisão, os airbags não estarão
preparados para o proteger.AVISO!
Os airbags que já abriram e pré­
-tensores do cinto de segurança
usados não podem protegê­lo numa
segunda colisão. Mande substituir
de imediato os airbags, os pré­
-tensores dos cintos de segurança e
os retractores dos cintos de segu-
rança dianteiros num conces-
sionário autorizado. Além disso,
mande também fazer a manuten-
ção do Sistema Controlador de Pro-
tecção dos Ocupantes (ORC). Manutenção do Sistema de
Airbags
AVISO!
 As alterações efectuadas em qual-
quer peça do sistema de airbags
podem causar a falha do sistema
quando ele for necessário. Pode
ficar ferido se o airbag não estiver
presente para o proteger. Não mo-
difique os componentes nem a
instalação, nem acrescente qual-
quer tipo de fita ou autocolantes à
cobertura do volante ou à parte
superior direita do painel de ins-
trumentos. Não altere o pára­
-choques da frente nem a carro-
çaria e não acrescente estribos
laterais ou plataformas não origi-
nais.
 É perigoso tentar reparar qual- quer peça do sistema de airbags
por si próprio. Certifique-se de
que informa as pessoas que repa-
ram o veículo que este dispõe de
airbags.
(Continuação)
AVISO!(Continuação)
 Não tente modificar qualquer peça do sistema de airbags. Se
fizer modificações, o airbag po-
derá insuflar-se acidentalmente
ou poderá não funcionar devida-
mente. Leve o seu veículo a um
concessionário autorizado para
efectuar qualquer serviço no sis-
tema de airbags. Se o seu banco,
incluindo a cobertura e a almo-
fada, precisar de qualquer serviço
(incluindo remoção ou desaperto/
aperto dos pernos dos encaixes do
banco), leve o veículo a um
concessionário autorizado. Ape-
nas poderá utilizar acessórios
para bancos aprovados pelo fa-
bricante. Se for necessário modi-
ficar o sistema de airbags para
pessoas com deficiência, contacte
um concessionário autorizado.
59

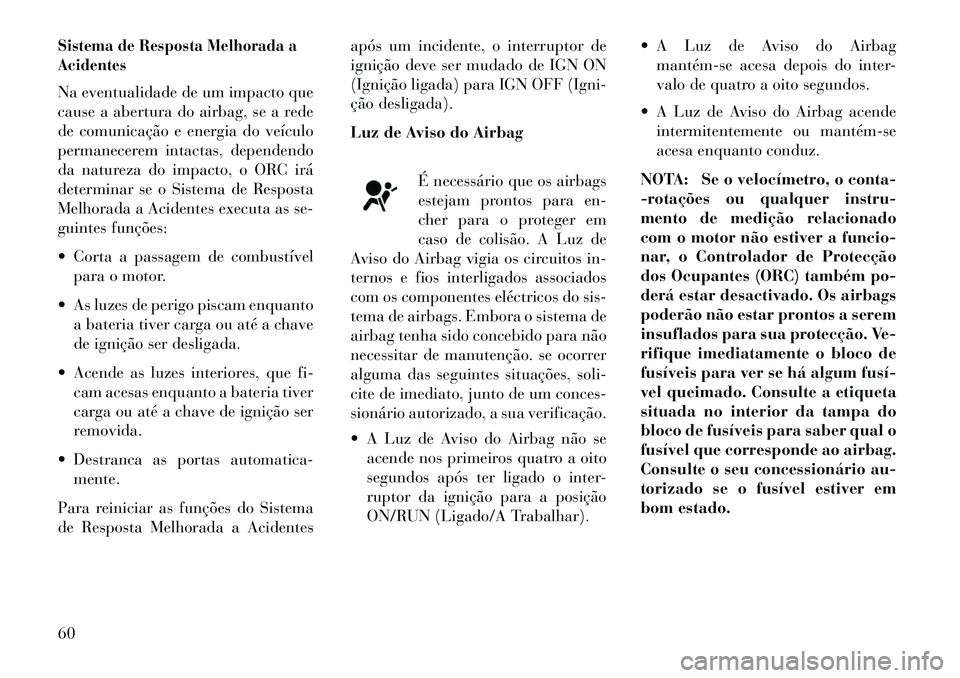

Sistema de Resposta Melhorada a
AcidentesNa eventualidade de um impacto que
cause a abertura do airbag, se a rede
de comunicação e energia do veículo
permanecerem intactas, dependendo
da natureza do impacto, o ORC irá
determinar se o Sistema de Resposta
Melhorada a Acidentes executa as se-
guintes funções:
 Corta a passagem de combustívelpara o motor.
 As luzes de perigo piscam enquanto a bateria tiver carga ou até a chave
de ignição ser desligada.
 Acende as luzes interiores, que fi- cam acesas enquanto a bateria tiver
carga ou até a chave de ignição ser
removida.
 Destranca as portas automatica- mente.
Para reiniciar as funções do Sistema
de Resposta Melhorada a Acidentes após um incidente, o interruptor de
ignição deve ser mudado de IGN ON
(Ignição ligada) para IGN OFF (Igni-
ção desligada).
Luz de Aviso do Airbag
É necessário que os airbags
estejam prontos para en-
cher para o proteger em
caso de colisão. A Luz de
Aviso do Airbag vigia os circuitos in-
ternos e fios interligados associados
com os componentes eléctricos do sis-
tema de airbags. Embora o sistema de
airbag tenha sido concebido para não
necessitar de manutenção. se ocorrer
alguma das seguintes situações, soli-
cite de imediato, junto de um conces-
sionário autorizado, a sua verificação.
 A Luz de Aviso do Airbag não se acende nos primeiros quatro a oito
segundos após ter ligado o inter-
ruptor da ignição para a posição
ON/RUN (Ligado/A Trabalhar).  A Luz de Aviso do Airbag
mantém­se acesa depois do inter-
valo de quatro a oito segundos.
 A Luz de Aviso do Airbag acende intermitentemente ou mantém­se
acesa enquanto conduz.
NOTA: Se o velocímetro, o conta-
­rotações ou qualquer instru-
mento de medição relacionado
com o motor não estiver a funcio-
nar, o Controlador de Protecção
dos Ocupantes (ORC) também po-
derá estar desactivado. Os airbags
poderão não estar prontos a serem
insuflados para sua protecção. Ve-
rifique imediatamente o bloco de
fusíveis para ver se há algum fusí­
vel queimado. Consulte a etiqueta
situada no interior da tampa do
bloco de fusíveis para saber qual o
fusível que corresponde ao airbag.
Consulte o seu concessionário au-
torizado se o fusível estiver em
bom estado.60

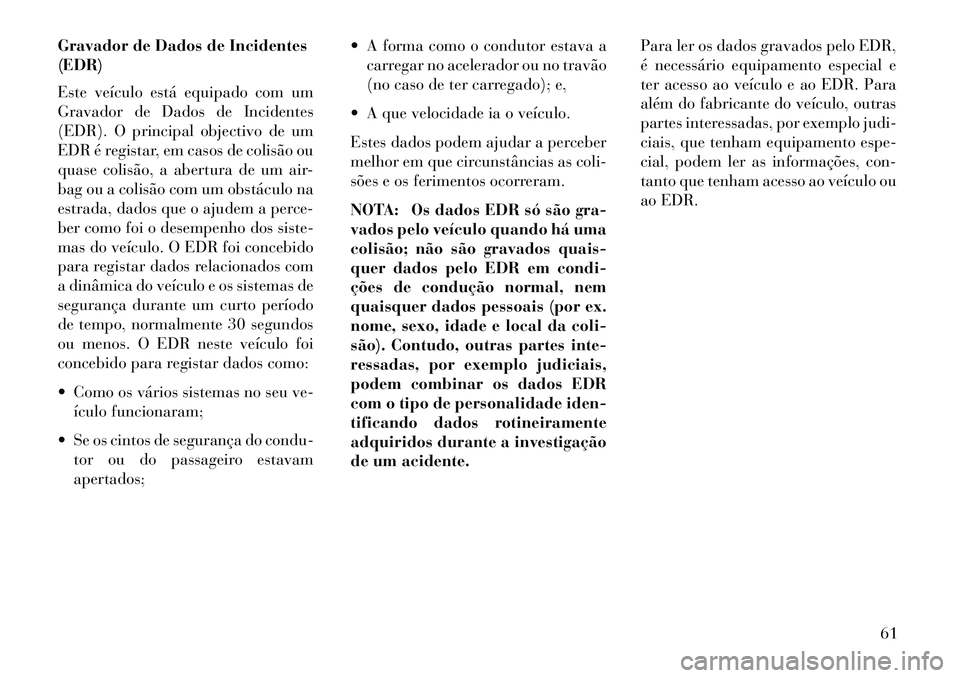

Gravador de Dados de Incidentes
(EDR)
Este veículo está equipado com um
Gravador de Dados de Incidentes
(EDR). O principal objectivo de um
EDR é registar, em casos de colisão ou
quase colisão, a abertura de um air-
bag ou a colisão com um obstáculo na
estrada, dados que o ajudem a perce-
ber como foi o desempenho dos siste-
mas do veículo. O EDR foi concebido
para registar dados relacionados com
a dinâmica do veículo e os sistemas de
segurança durante um curto período
de tempo, normalmente 30 segundos
ou menos. O EDR neste veículo foi
concebido para registar dados como:
 Como os vários sistemas no seu ve-ículo funcionaram;
 Se os cintos de segurança do condu- tor ou do passageiro estavam
apertados;  A forma como o condutor estava a
carregar no acelerador ou no travão
(no caso de ter carregado); e,
 A que velocidade ia o veículo.
Estes dados podem ajudar a perceber
melhor em que circunstâncias as coli-
sões e os ferimentos ocorreram.
NOTA: Os dados EDR só são gra-
vados pelo veículo quando há uma
colisão; não são gravados quais-
quer dados pelo EDR em condi-
ções de condução normal, nem
quaisquer dados pessoais (por ex.
nome, sexo, idade e local da coli-
são). Contudo, outras partes inte-
ressadas, por exemplo judiciais,
podem combinar os dados EDR
com o tipo de personalidade iden-
tificando dados rotineiramente
adquiridos durante a investigação
de um acidente. Para ler os dados gravados pelo EDR,
é necessário equipamento especial e
ter acesso ao veículo e ao EDR. Para
além do fabricante do veículo, outras
partes interessadas, por exemplo judi-
ciais, que tenham equipamento espe-
cial, podem ler as informações, con-
tanto que tenham acesso ao veículo ou
ao EDR.
61

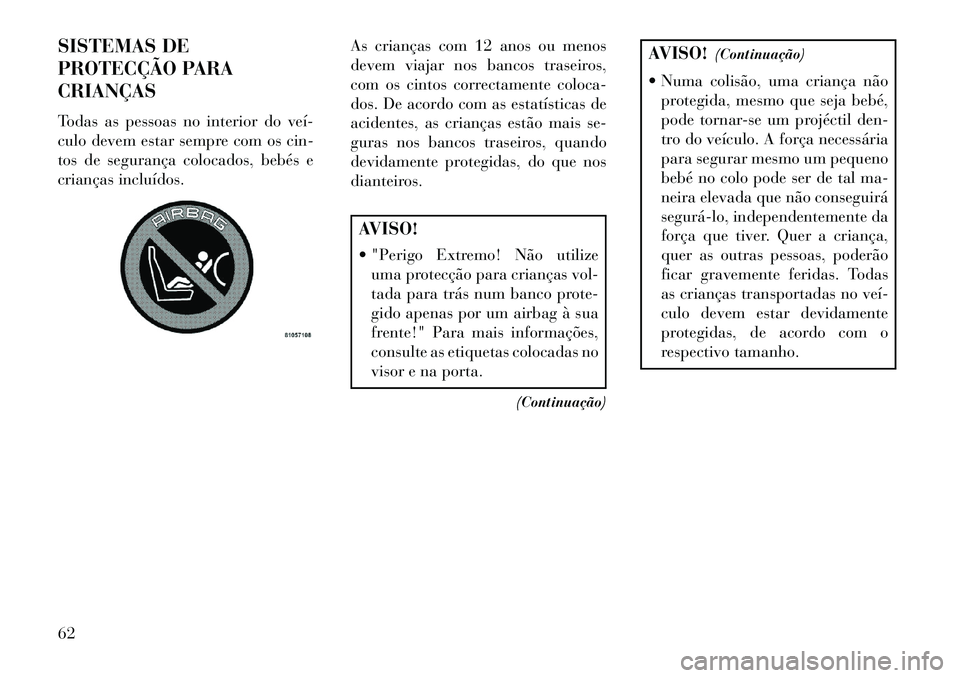

SISTEMAS DE
PROTECÇÃO PARA
CRIANÇAS
Todas as pessoas no interior do veí­
culo devem estar sempre com os cin-
tos de segurança colocados, bebés e
crianças incluídos.As crianças com 12 anos ou menos
devem viajar nos bancos traseiros,
com os cintos correctamente coloca-
dos. De acordo com as estatísticas de
acidentes, as crianças estão mais se-
guras nos bancos traseiros, quando
devidamente protegidas, do que nos
dianteiros.
AVISO!
 "Perigo Extremo! Não utilize
uma protecção para crianças vol-
tada para trás num banco prote-
gido apenas por um airbag à sua
frente!" Para mais informações,
consulte as etiquetas colocadas no
visor e na porta.
(Continuação)
AVISO!(Continuação)
 Numa colisão, uma criança não protegida, mesmo que seja bebé,
pode tornar-se um projéctil den-
tro do veículo. A força necessária
para segurar mesmo um pequeno
bebé no colo pode ser de tal ma-
neira elevada que não conseguirá
segurá­lo, independentemente da
força que tiver. Quer a criança,
quer as outras pessoas, poderão
ficar gravemente feridas. Todas
as crianças transportadas no veí­
culo devem estar devidamente
protegidas, de acordo com o
respectivo tamanho.
62

Grupo de peso Posição do lugar (ou outro lugar)Passageiro
dianteiroTraseiro exterior Traseiro centro Intermédio
exteriorIntermédio centro
Grupo 0 - Até
10 kg X
UUUX
Grupo 0+ - Até
13 kg X
UUUX
Grupo 1 - 9 a
18 kg X
UUUX
Grupo II - 15 a
25 kg X
UUUX
Grupo III - 22 a
36 kg X
UUUX
Chave das letras utilizadas na tabela
anterior:
 U = Apropriado para sistemas de protecção de categoria "universal"
aprovados para serem utilizados
neste grupo de idade/peso.
 UF = Adequado para sistemas de retenção da categoria “universal”
virados para a frente aprovados
para utilização com este grupo de
peso.  L = Adequado para os sistemas de
protecção para crianças especifica-
dos na lista anexa. Estes sistemas
de protecção podem ser das catego-
rias "veículos específicos", "res-
trita" ou "semi-universal".
 B = Sistema de protecção incorpo- rado para o grupo de idade/peso.
 X = Lugar não adequado para crianças neste grupo de idade/peso.
63

Quadro de Posições ISOFIX no Veículo
Grupo de peso Classe de
Tamanho Função Pas-
sageiro
dianteiro Traseiro
exterior Traseiro
centro Banco
exterior
intermé­
dio SSnG Banco
central
intermé­
dio LUX. Banco
indivi- dual Outros
locais
Alcofa F ISO/L1 X XX IUF* IUF X
G ISO/L2 X X IUF** IUF* IUF X
(1) X XXX X X
0 — até 10 kg E ISO/R1 X
X IUF** IUF IUF X
(1) X XXX X X
0+ — até 13 kg E ISO/R1 X
X IUF** IUF IUF X
D ISO/R2 X X IUF** IUF IUF X
C ISO/R3 X X IUF** IUF IUF X
(1) X XXX X X
I – 9 a 18 kg D ISO/R2 X
X IUF** IUF IUF X
C ISO/R3 X X IUF** IUF IUF X
B ISO/F2 X X IUF** IUF IUF X
B1 ISO/F2X X X IUF** IUF IUF X
A ISO/F3 X X IUF** IUF IUF X
(1) X XXX X X
64

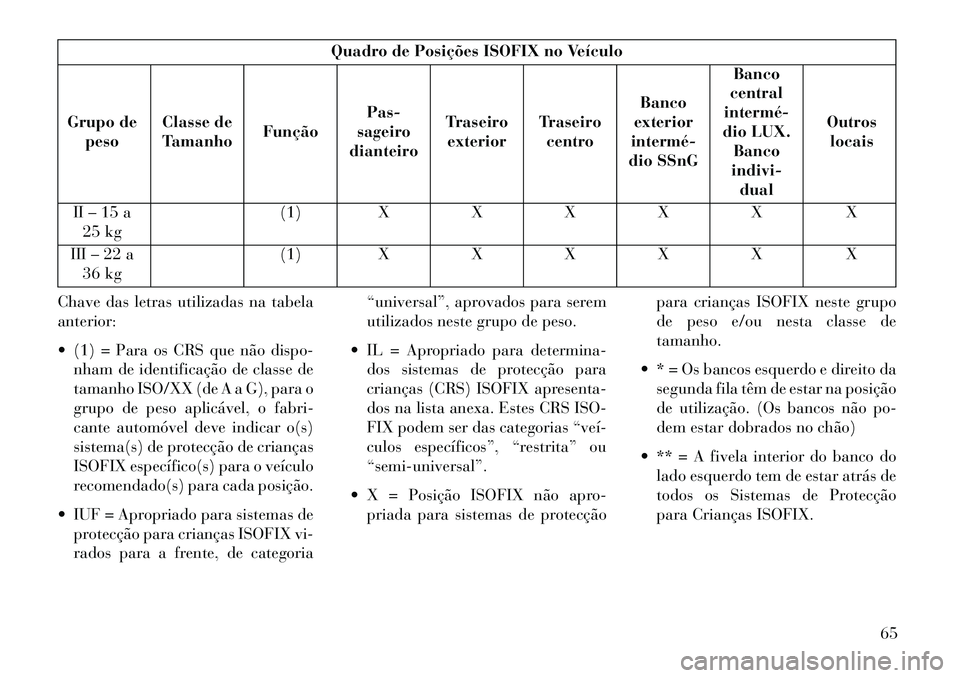

Quadro de Posições ISOFIX no Veículo
Grupo de peso Classe de
Tamanho Função Pas-
sageiro
dianteiro Traseiro
exterior Traseiro
centro Banco
exterior
intermé­
dio SSnG Banco
central
intermé­
dio LUX. Banco
indivi- dual Outros
locais
II – 15 a 25 kg (1) X
XXX X X
III – 22 a 36 kg (1) X
XXX X X
Chave das letras utilizadas na tabela
anterior:
 (1) = Para os CRS que não dispo- nham de identificação de classe de
tamanho ISO/XX (de A a G), para o
grupo de peso aplicável, o fabri-
cante automóvel deve indicar o(s)
sistema(s) de protecção de crianças
ISOFIX específico(s) para o veículo
recomendado(s) para cada posição.
 IUF = Apropriado para sistemas de protecção para crianças ISOFIX vi-
rados para a frente, de categoria “universal”, aprovados para serem
utilizados neste grupo de peso.
 IL = Apropriado para determina- dos sistemas de protecção para
crianças (CRS) ISOFIX apresenta-
dos na lista anexa. Estes CRS ISO-
FIX podem ser das categorias “veí­
culos específicos”, “restrita” ou
“semi-universal”.
 X = Posição ISOFIX não apro- priada para sistemas de protecção para crianças ISOFIX neste grupo
de peso e/ou nesta classe de
tamanho.
 * = Os bancos esquerdo e direito da segunda fila têm de estar na posição
de utilização. (Os bancos não po-
dem estar dobrados no chão)
 ** = A fivela interior do banco do lado esquerdo tem de estar atrás de
todos os Sistemas de Protecção
para Crianças ISOFIX.
65

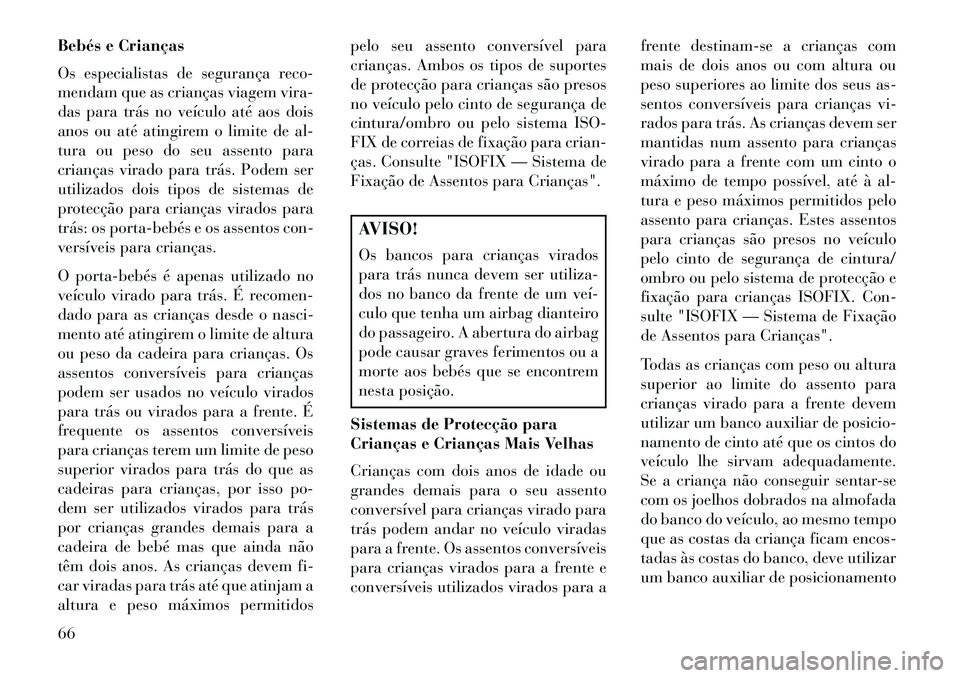

Bebés e Crianças
Os especialistas de segurança reco-
mendam que as crianças viagem vira-
das para trás no veículo até aos dois
anos ou até atingirem o limite de al-
tura ou peso do seu assento para
crianças virado para trás. Podem ser
utilizados dois tipos de sistemas de
protecção para crianças virados para
trás: os porta­bebés e os assentos con-
versíveis para crianças.
O porta­bebés é apenas utilizado no
veículo virado para trás. É recomen-
dado para as crianças desde o nasci-
mento até atingirem o limite de altura
ou peso da cadeira para crianças. Os
assentos conversíveis para crianças
podem ser usados no veículo virados
para trás ou virados para a frente. É
frequente os assentos conversíveis
para crianças terem um limite de peso
superior virados para trás do que as
cadeiras para crianças, por isso po-
dem ser utilizados virados para trás
por crianças grandes demais para a
cadeira de bebé mas que ainda não
têm dois anos. As crianças devem fi-
car viradas para trás até que atinjam a
altura e peso máximos permitidospelo seu assento conversível para
crianças. Ambos os tipos de suportes
de protecção para crianças são presos
no veículo pelo cinto de segurança de
cintura/ombro ou pelo sistema ISO-
FIX de correias de fixação para crian-
ças. Consulte "ISOFIX — Sistema de
Fixação de Assentos para Crianças".
AVISO!
Os bancos para crianças virados
para trás nunca devem ser utiliza-
dos no banco da frente de um veí­
culo que tenha um airbag dianteiro
do passageiro. A abertura do airbag
pode causar graves ferimentos ou a
morte aos bebés que se encontrem
nesta posição.
Sistemas de Protecção para
Crianças e Crianças Mais Velhas
Crianças com dois anos de idade ou
grandes demais para o seu assento
conversível para crianças virado para
trás podem andar no veículo viradas
para a frente. Os assentos conversíveis
para crianças virados para a frente e
conversíveis utilizados virados para a frente destinam-se a crianças com
mais de dois anos ou com altura ou
peso superiores ao limite dos seus as-
sentos conversíveis para crianças vi-
rados para trás. As crianças devem ser
mantidas num assento para crianças
virado para a frente com um cinto o
máximo de tempo possível, até à al-
tura e peso máximos permitidos pelo
assento para crianças. Estes assentos
para crianças são presos no veículo
pelo cinto de segurança de cintura/
ombro ou pelo sistema de protecção e
fixação para crianças ISOFIX. Con-
sulte "ISOFIX — Sistema de Fixação
de Assentos para Crianças".
Todas as crianças com peso ou altura
superior ao limite do assento para
crianças virado para a frente devem
utilizar um banco auxiliar de posicio-
namento de cinto até que os cintos do
veículo lhe sirvam adequadamente.
Se a criança não conseguir sentar-se
com os joelhos dobrados na almofada
do banco do veículo, ao mesmo tempo
que as costas da criança ficam encos-
tadas às costas do banco, deve utilizar
um banco auxiliar de posicionamento
66
