2013 Lancia Voyager Manual de Uso e Manutenção (in Portuguese)

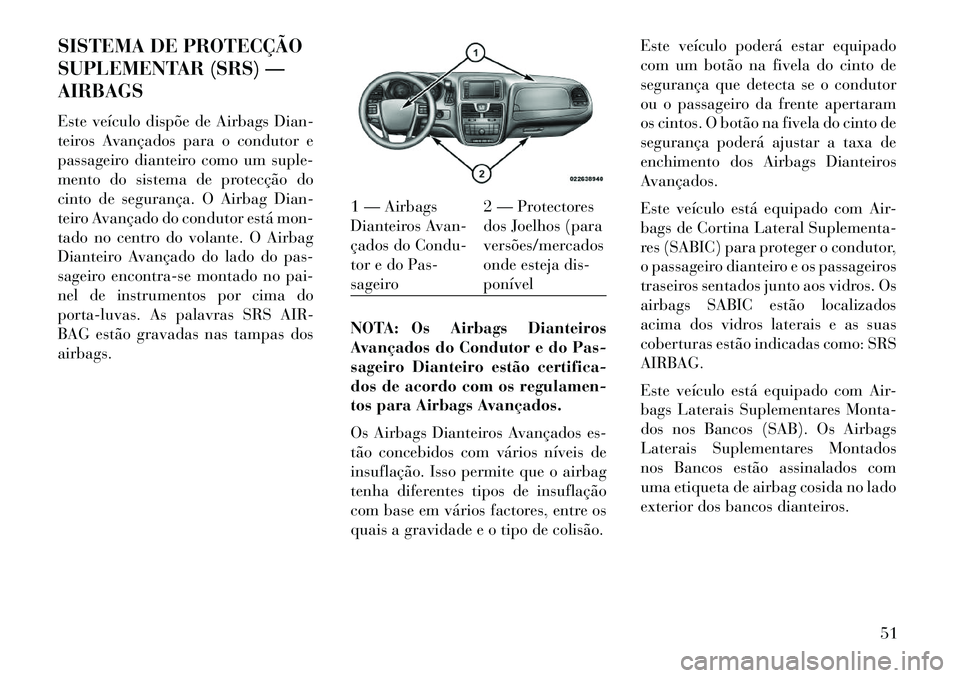

SISTEMA DE PROTECÇÃO
SUPLEMENTAR (SRS) —
AIRBAGS
Este veículo dispõe de Airbags Dian-
teiros Avançados para o condutor e
passageiro dianteiro como um suple-
mento do sistema de protecção do
cinto de segurança. O Airbag Dian-
teiro Avançado do condutor está mon-
tado no centro do volante. O Airbag
Dianteiro Avançado do lado do pas-
sageiro encontra-se montado no pai-
nel de instrumentos por cima do
porta-luvas. As palavras SRS AIR-
BAG estão gravadas nas tampas dos
airbags.NOTA: Os Airbags Dianteiros
Avançados do Condutor e do Pas-
sageiro Dianteiro estão certifica-
dos de acordo com os regulamen-
tos para Airbags Avançados.
Os Airbags Dianteiros Avançados es-
tão concebidos com vários níveis de
insuflação. Isso permite que o airbag
tenha diferentes tipos de insuflação
com base em vários factores, entre os
quais a gravidade e o tipo de colisão.Este veículo poderá estar equipado
com um botão na fivela do cinto de
segurança que detecta se o condutor
ou o passageiro da frente apertaram
os cintos. O botão na fivela do cinto de
segurança poderá ajustar a taxa de
enchimento dos Airbags Dianteiros
Avançados.
Este veículo está equipado com Air-
bags de Cortina Lateral Suplementa-
res (SABIC) para proteger o condutor,
o passageiro dianteiro e os passageiros
traseiros sentados junto aos vidros. Os
airbags SABIC estão localizados
acima dos vidros laterais e as suas
coberturas estão indicadas como: SRS
AIRBAG.
Este veículo está equipado com Air-
bags Laterais Suplementares Monta-
dos nos Bancos (SAB). Os Airbags
Laterais Suplementares Montados
nos Bancos estão assinalados com
uma etiqueta de airbag cosida no lado
exterior dos bancos dianteiros.
1 — Airbags
Dianteiros Avan-
çados do Condu-
tor e do Pas-
sageiro
2 — Protectores
dos Joelhos (para
versões/mercados
onde esteja dis-
ponível
51

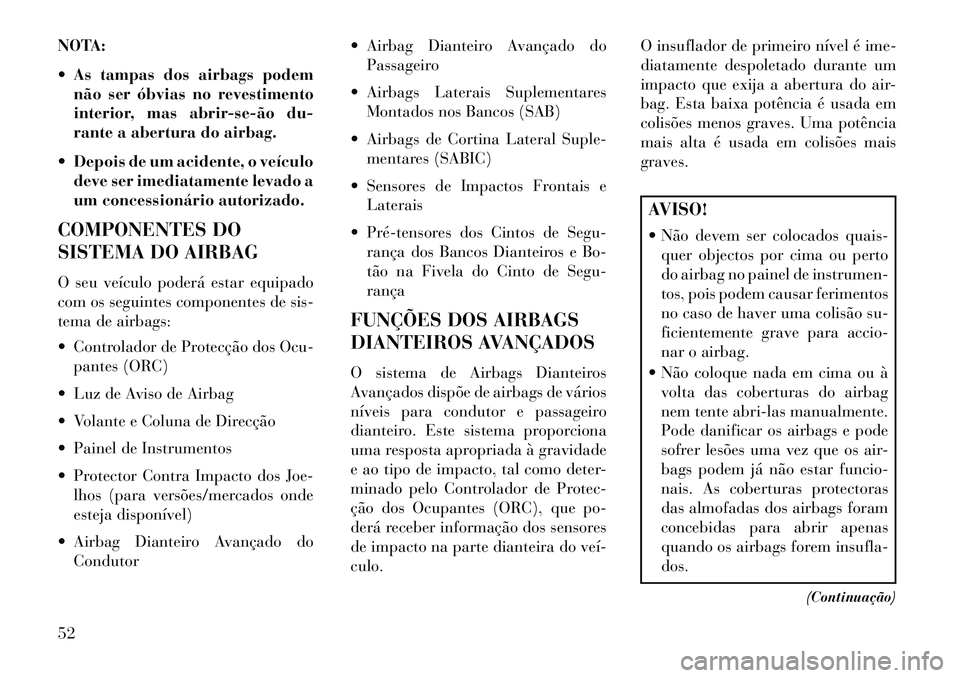

NOTA:
 As tampas dos airbags podemnão ser óbvias no revestimento
interior, mas abrir­se­ão du-
rante a abertura do airbag.
 Depois de um acidente, o veículo deve ser imediatamente levado a
um concessionário autorizado.
COMPONENTES DO
SISTEMA DO AIRBAG
O seu veículo poderá estar equipado
com os seguintes componentes de sis-
tema de airbags:
 Controlador de Protecção dos Ocu- pantes (ORC)
 Luz de Aviso de Airbag
 Volante e Coluna de Direcção
 Painel de Instrumentos
 Protector Contra Impacto dos Joe- lhos (para versões/mercados onde
esteja disponível)
 Airbag Dianteiro Avançado do Condutor  Airbag Dianteiro Avançado do
Passageiro
 Airbags Laterais Suplementares Montados nos Bancos (SAB)
 Airbags de Cortina Lateral Suple- mentares (SABIC)
 Sensores de Impactos Frontais e Laterais
 Pré­tensores dos Cintos de Segu- rança dos Bancos Dianteiros e Bo-
tão na Fivela do Cinto de Segu-
rança
FUNÇÕES DOS AIRBAGS
DIANTEIROS AVANÇADOS
O sistema de Airbags Dianteiros
Avançados dispõe de airbags de vários
níveis para condutor e passageiro
dianteiro. Este sistema proporciona
uma resposta apropriada à gravidade
e ao tipo de impacto, tal como deter-
minado pelo Controlador de Protec-
ção dos Ocupantes (ORC), que po-
derá receber informação dos sensores
de impacto na parte dianteira do veí­
culo. O insuflador de primeiro nível é ime-
diatamente despoletado durante um
impacto que exija a abertura do air-
bag. Esta baixa potência é usada em
colisões menos graves. Uma potência
mais alta é usada em colisões mais
graves.
AVISO!
 Não devem ser colocados quais-
quer objectos por cima ou perto
do airbag no painel de instrumen-
tos, pois podem causar ferimentos
no caso de haver uma colisão su-
ficientemente grave para accio-
nar o airbag.
 Não coloque nada em cima ou à volta das coberturas do airbag
nem tente abri-las manualmente.
Pode danificar os airbags e pode
sofrer lesões uma vez que os air-
bags podem já não estar funcio-
nais. As coberturas protectoras
das almofadas dos airbags foram
concebidas para abrir apenas
quando os airbags forem insufla-
dos.
(Continuação)
52

AVISO!(Continuação)
 Não perfure, corte nem altere o protector dos joelhos de qualquer
forma.
 Não monte quaisquer acessórios no protector dos joelhos, tais
como luzes de alarme, sistemas
estéreo, rádios, etc.
Em conjunto com os cintos de segu-
rança e os pré­tensores, os Airbags
Dianteiros Avançados e os protectores
dos joelhos oferecem uma melhor pro-
tecção ao condutor e ao passageiro
dianteiro. Os airbags laterais também
funcionam com os cintos de segu-
rança para aumentar a protecção dos
ocupantes.
Eis algumas medidas simples que
pode tomar para minimizar o risco de
lesão por abertura de um airbag:
As crianças até aos 12 anos de idade
devem viajar sempre nos bancos tra-
seiros, com os cintos colocados.
AVISO!
Os bebés em suportes de protecção
para crianças virados para trás
nunca devem viajar no banco dian-
teiro de um veículo que tenha um
airbag avançado para o passageiro
da frente. A abertura do airbag
pode causar graves ferimentos ou a
morte aos bebés que se encontrem
nessa posição.
Deve ler as instruções fornecidas jun-
tamente com o sistema de protecção
para crianças para se certificar de que
o está a utilizar correctamente.
Todos os ocupantes devem utilizar
sempre os cintos de segurança de cin-
tura e ombro correctamente.
Os bancos do condutor e do pas-
sageiro da frente devem ser colocados
para trás, tanto quanto possível, para
dar espaço à abertura dos Airbags
Dianteiros Avançados.
Não se encoste à porta nem ao vidro.
Se o seu veículo tiver airbags laterais e
ocorrer a insuflação, os airbags late-
rais insuflar­se­ão à força no espaço
entre si e a porta. Se o sistema de airbags deste veículo
tiver de ser modificado para acomo-
dar uma pessoa com deficiência, con-
tacte o Centro de Atendimento ao
Cliente.
AVISO!
 Numa colisão, depender apenas
dos airbags pode conduzir a feri-
mentos muito graves. Os airbags
funcionam juntamente com o
cinto de segurança para o prote-
ger correctamente. Em algumas
colisões, os airbags nem chegarão
a abrir. Utilize o cinto de segu-
rança mesmo que tenha airbags.
 Estar demasiado próximo do vo- lante ou do painel de instrumen-
tos durante a abertura do Airbag
Dianteiro Avançado pode causar
ferimentos graves, incluindo a
morte. Os airbags necessitam de
espaço para encher. Sente-se para
trás e estenda os braços, até che-
gar confortavelmente ao volante
ou ao painel de instrumentos.
(Continuação)
53

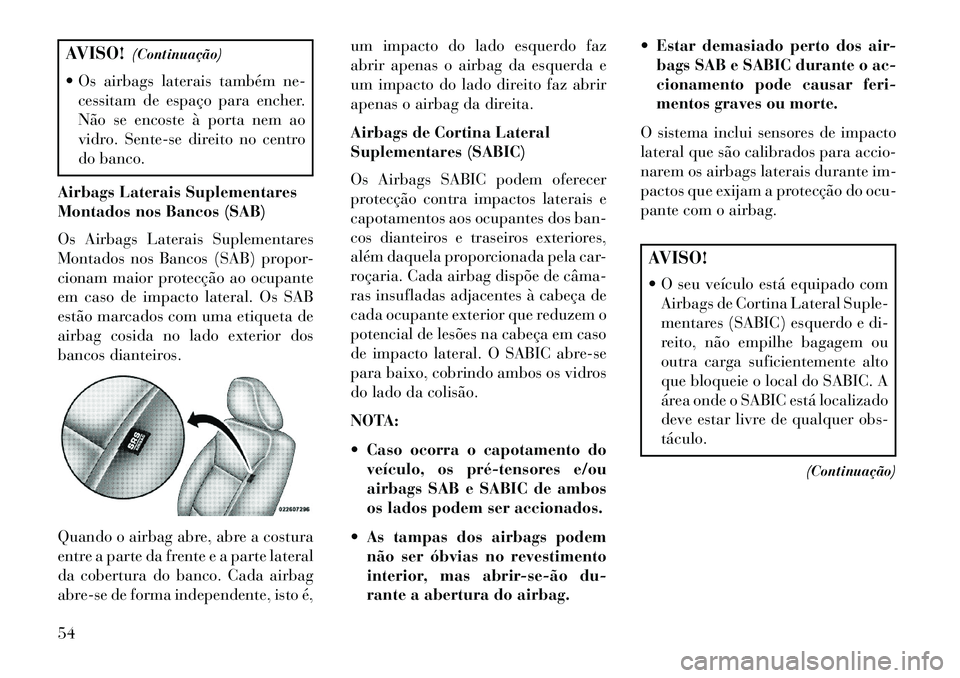

AVISO!(Continuação)
 Os airbags laterais também ne- cessitam de espaço para encher.
Não se encoste à porta nem ao
vidro. Sente-se direito no centro
do banco.
Airbags Laterais Suplementares
Montados nos Bancos (SAB)
Os Airbags Laterais Suplementares
Montados nos Bancos (SAB) propor-
cionam maior protecção ao ocupante
em caso de impacto lateral. Os SAB
estão marcados com uma etiqueta de
airbag cosida no lado exterior dos
bancos dianteiros.
Quando o airbag abre, abre a costura
entre a parte da frente e a parte lateral
da cobertura do banco. Cada airbag
abre-se de forma independente, isto é, um impacto do lado esquerdo faz
abrir apenas o airbag da esquerda e
um impacto do lado direito faz abrir
apenas o airbag da direita.
Airbags de Cortina Lateral
Suplementares (SABIC)
Os Airbags SABIC podem oferecer
protecção contra impactos laterais e
capotamentos aos ocupantes dos ban-
cos dianteiros e traseiros exteriores,
além daquela proporcionada pela car-
roçaria. Cada airbag dispõe de câma­
ras insufladas adjacentes à cabeça de
cada ocupante exterior que reduzem o
potencial de lesões na cabeça em caso
de impacto lateral. O SABIC abre-se
para baixo, cobrindo ambos os vidros
do lado da colisão.
NOTA:
 Caso ocorra o capotamento do
veículo, os pré­tensores e/ou
airbags SAB e SABIC de ambos
os lados podem ser accionados.
 As tampas dos airbags podem não ser óbvias no revestimento
interior, mas abrir­se­ão du-
rante a abertura do airbag.  Estar demasiado perto dos air-
bags SAB e SABIC durante o ac-
cionamento pode causar feri-
mentos graves ou morte.
O sistema inclui sensores de impacto
lateral que são calibrados para accio-
narem os airbags laterais durante im-
pactos que exijam a protecção do ocu-
pante com o airbag.
AVISO!
 O seu veículo está equipado com Airbags de Cortina Lateral Suple-
mentares (SABIC) esquerdo e di-
reito, não empilhe bagagem ou
outra carga suficientemente alto
que bloqueie o local do SABIC. A
área onde o SABIC está localizado
deve estar livre de qualquer obs-
táculo.
(Continuação)
54

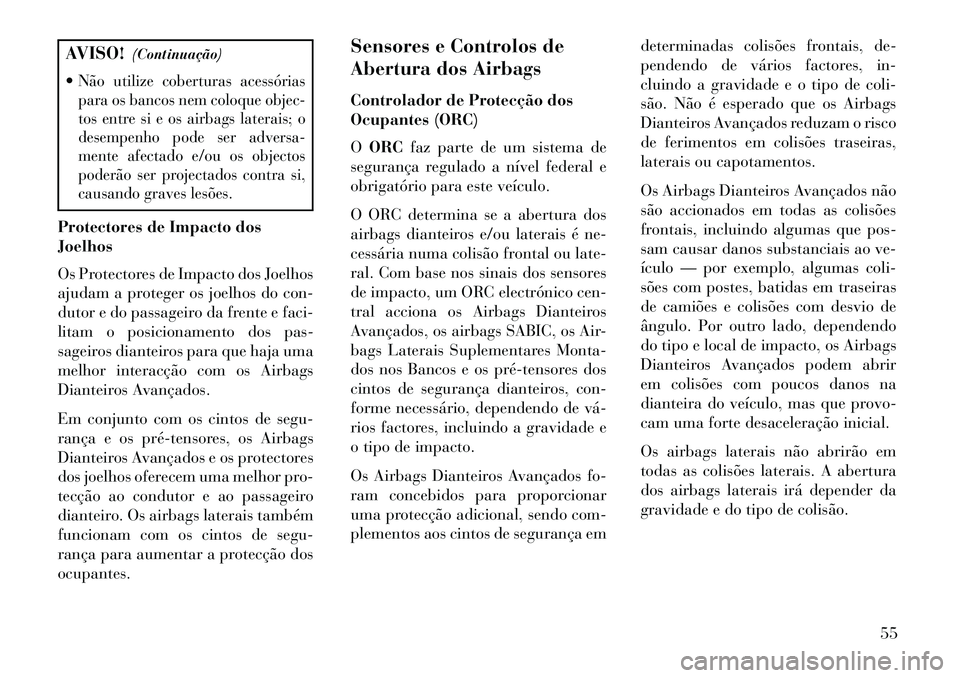

AVISO!(Continuação)
Não utilize coberturas acessórias
para os bancos nem coloque objec-
tos entre si e os airbags laterais; o
desempenho pode ser adversa-
mente afectado e/ou os objectos
poderão ser projectados contra si,
causando graves lesões.
Protectores de Impacto dos
Joelhos
Os Protectores de Impacto dos Joelhos
ajudam a proteger os joelhos do con-
dutor e do passageiro da frente e faci-
litam o posicionamento dos pas-
sageiros dianteiros para que haja uma
melhor interacção com os Airbags
Dianteiros Avançados.
Em conjunto com os cintos de segu-
rança e os pré­tensores, os Airbags
Dianteiros Avançados e os protectores
dos joelhos oferecem uma melhor pro-
tecção ao condutor e ao passageiro
dianteiro. Os airbags laterais também
funcionam com os cintos de segu-
rança para aumentar a protecção dos
ocupantes. Sensores e Controlos de
Abertura dos Airbags
Controlador de Protecção dos
Ocupantes (ORC)
O
ORC faz parte de um sistema de
segurança regulado a nível federal e
obrigatório para este veículo.
O ORC determina se a abertura dos
airbags dianteiros e/ou laterais é ne-
cessária numa colisão frontal ou late-
ral. Com base nos sinais dos sensores
de impacto, um ORC electrónico cen-
tral acciona os Airbags Dianteiros
Avançados, os airbags SABIC, os Air-
bags Laterais Suplementares Monta-
dos nos Bancos e os pré­tensores dos
cintos de segurança dianteiros, con-
forme necessário, dependendo de vá­
rios factores, incluindo a gravidade e
o tipo de impacto.
Os Airbags Dianteiros Avançados fo-
ram concebidos para proporcionar
uma protecção adicional, sendo com-
plementos aos cintos de segurança em determinadas colisões frontais, de-
pendendo de vários factores, in-
cluindo a gravidade e o tipo de coli-
são. Não é esperado que os Airbags
Dianteiros Avançados reduzam o risco
de ferimentos em colisões traseiras,
laterais ou capotamentos.
Os Airbags Dianteiros Avançados não
são accionados em todas as colisões
frontais, incluindo algumas que pos-
sam causar danos substanciais ao ve-
ículo — por exemplo, algumas coli-
sões com postes, batidas em traseiras
de camiões e colisões com desvio de
ângulo. Por outro lado, dependendo
do tipo e local de impacto, os Airbags
Dianteiros Avançados podem abrir
em colisões com poucos danos na
dianteira do veículo, mas que provo-
cam uma forte desaceleração inicial.
Os airbags laterais não abrirão em
todas as colisões laterais. A abertura
dos airbags laterais irá depender da
gravidade e do tipo de colisão.
55

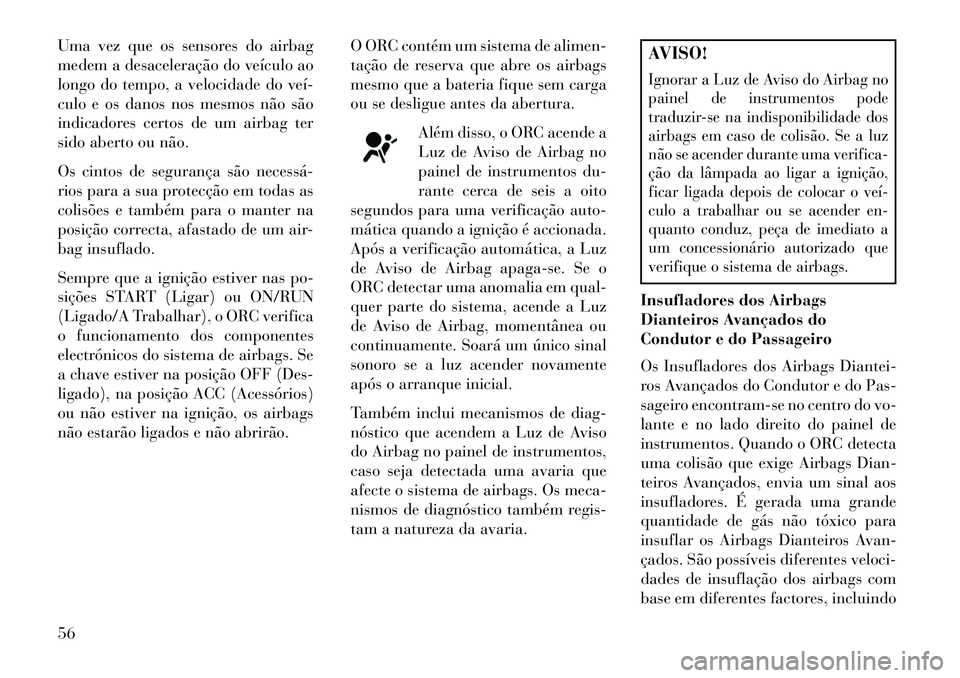

Uma vez que os sensores do airbag
medem a desaceleração do veículo ao
longo do tempo, a velocidade do veí­
culo e os danos nos mesmos não são
indicadores certos de um airbag ter
sido aberto ou não.
Os cintos de segurança são necessá­
rios para a sua protecção em todas as
colisões e também para o manter na
posição correcta, afastado de um air-
bag insuflado.
Sempre que a ignição estiver nas po-
sições START (Ligar) ou ON/RUN
(Ligado/A Trabalhar), o ORC verifica
o funcionamento dos componentes
electrónicos do sistema de airbags. Se
a chave estiver na posição OFF (Des-
ligado), na posição ACC (Acessórios)
ou não estiver na ignição, os airbags
não estarão ligados e não abrirão.O ORC contém um sistema de alimen-
tação de reserva que abre os airbags
mesmo que a bateria fique sem carga
ou se desligue antes da abertura.
Além disso, o ORC acende a
Luz de Aviso de Airbag no
painel de instrumentos du-
rante cerca de seis a oito
segundos para uma verificação auto-
mática quando a ignição é accionada.
Após a verificação automática, a Luz
de Aviso de Airbag apaga-se. Se o
ORC detectar uma anomalia em qual-
quer parte do sistema, acende a Luz
de Aviso de Airbag, momentânea ou
continuamente. Soará um único sinal
sonoro se a luz acender novamente
após o arranque inicial.
Também inclui mecanismos de diag-
nóstico que acendem a Luz de Aviso
do Airbag no painel de instrumentos,
caso seja detectada uma avaria que
afecte o sistema de airbags. Os meca-
nismos de diagnóstico também regis-
tam a natureza da avaria.
AVISO!Ignorar a Luz de Aviso do Airbag no
painel de instrumentos pode
traduzir-se na indisponibilidade dos
airbags em caso de colisão. Se a luz
não se acender durante uma verifica-
ção da lâmpada ao ligar a ignição,
ficar ligada depois de colocar o veí­
culo a trabalhar ou se acender en-
quanto conduz, peça de imediato a
um concessionário autorizado que
verifique o sistema de airbags.Insufladores dos Airbags
Dianteiros Avançados do
Condutor e do Passageiro
Os Insufladores dos Airbags Diantei-
ros Avançados do Condutor e do Pas-
sageiro encontram-se no centro do vo-
lante e no lado direito do painel de
instrumentos. Quando o ORC detecta
uma colisão que exige Airbags Dian-
teiros Avançados, envia um sinal aos
insufladores. É gerada uma grande
quantidade de gás não tóxico para
insuflar os Airbags Dianteiros Avan-
çados. São possíveis diferentes veloci-
dades de insuflação dos airbags com
base em diferentes factores, incluindo
56

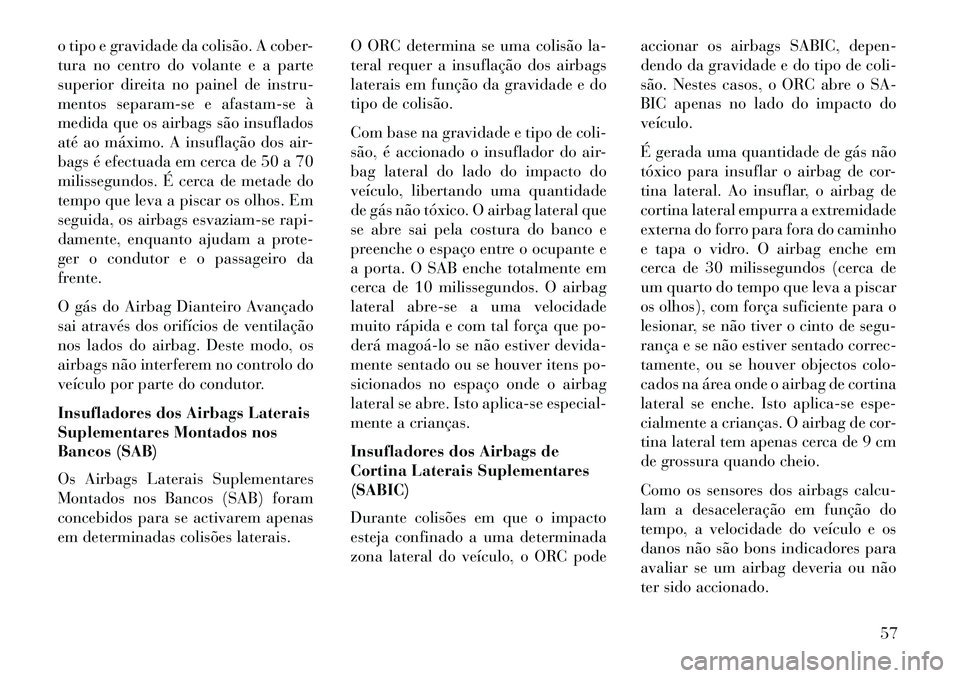

o tipo e gravidade da colisão. A cober-
tura no centro do volante e a parte
superior direita no painel de instru-
mentos separam-se e afastam-se à
medida que os airbags são insuflados
até ao máximo. A insuflação dos air-
bags é efectuada em cerca de 50 a 70
milissegundos. É cerca de metade do
tempo que leva a piscar os olhos. Em
seguida, os airbags esvaziam-se rapi-
damente, enquanto ajudam a prote-
ger o condutor e o passageiro da
frente.
O gás do Airbag Dianteiro Avançado
sai através dos orifícios de ventilação
nos lados do airbag. Deste modo, os
airbags não interferem no controlo do
veículo por parte do condutor.
Insufladores dos Airbags Laterais
Suplementares Montados nos
Bancos (SAB)
Os Airbags Laterais Suplementares
Montados nos Bancos (SAB) foram
concebidos para se activarem apenas
em determinadas colisões laterais.O ORC determina se uma colisão la-
teral requer a insuflação dos airbags
laterais em função da gravidade e do
tipo de colisão.
Com base na gravidade e tipo de coli-
são, é accionado o insuflador do air-
bag lateral do lado do impacto do
veículo, libertando uma quantidade
de gás não tóxico. O airbag lateral que
se abre sai pela costura do banco e
preenche o espaço entre o ocupante e
a porta. O SAB enche totalmente em
cerca de 10 milissegundos. O airbag
lateral abre-se a uma velocidade
muito rápida e com tal força que po-
derá magoá­lo se não estiver devida-
mente sentado ou se houver itens po-
sicionados no espaço onde o airbag
lateral se abre. Isto aplica-se especial-
mente a crianças.
Insufladores dos Airbags de
Cortina Laterais Suplementares
(SABIC)
Durante colisões em que o impacto
esteja confinado a uma determinada
zona lateral do veículo, o ORC podeaccionar os airbags SABIC, depen-
dendo da gravidade e do tipo de coli-
são. Nestes casos, o ORC abre o SA-
BIC apenas no lado do impacto do
veículo.
É gerada uma quantidade de gás não
tóxico para insuflar o airbag de cor-
tina lateral. Ao insuflar, o airbag de
cortina lateral empurra a extremidade
externa do forro para fora do caminho
e tapa o vidro. O airbag enche em
cerca de 30 milissegundos (cerca de
um quarto do tempo que leva a piscar
os olhos), com força suficiente para o
lesionar, se não tiver o cinto de segu-
rança e se não estiver sentado correc-
tamente, ou se houver objectos colo-
cados na área onde o airbag de cortina
lateral se enche. Isto aplica-se espe-
cialmente a crianças. O airbag de cor-
tina lateral tem apenas cerca de 9 cm
de grossura quando cheio.
Como os sensores dos airbags calcu-
lam a desaceleração em função do
tempo, a velocidade do veículo e os
danos não são bons indicadores para
avaliar se um airbag deveria ou não
ter sido accionado.
57

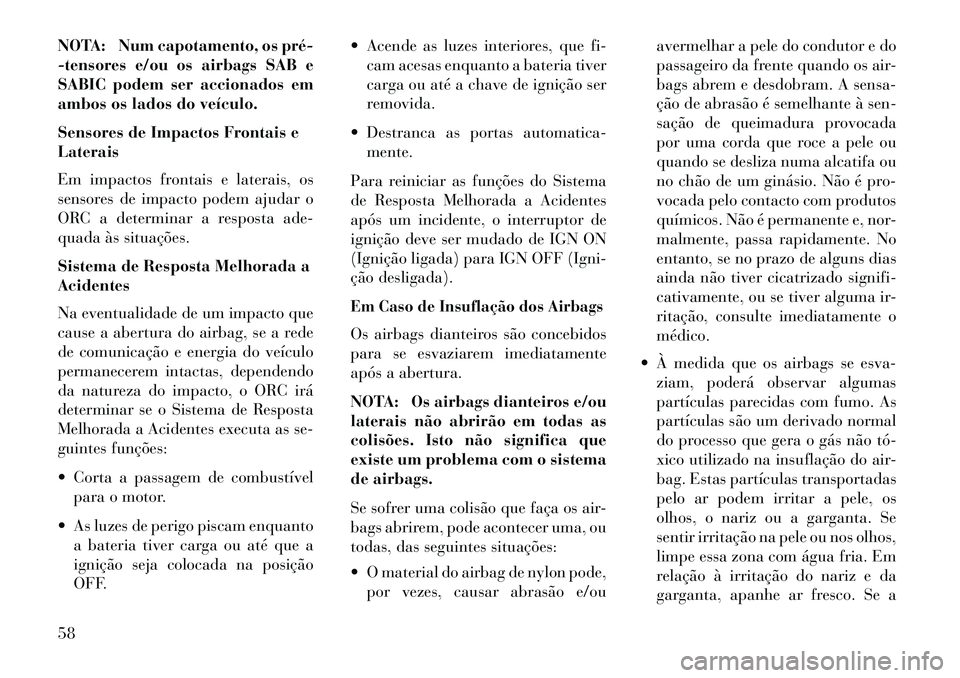

NOTA: Num capotamento, os pré­
-tensores e/ou os airbags SAB e
SABIC podem ser accionados em
ambos os lados do veículo.
Sensores de Impactos Frontais e
Laterais
Em impactos frontais e laterais, os
sensores de impacto podem ajudar o
ORC a determinar a resposta ade-
quada às situações.
Sistema de Resposta Melhorada a
Acidentes
Na eventualidade de um impacto que
cause a abertura do airbag, se a rede
de comunicação e energia do veículo
permanecerem intactas, dependendo
da natureza do impacto, o ORC irá
determinar se o Sistema de Resposta
Melhorada a Acidentes executa as se-
guintes funções:
 Corta a passagem de combustívelpara o motor.
 As luzes de perigo piscam enquanto a bateria tiver carga ou até que a
ignição seja colocada na posição
OFF.  Acende as luzes interiores, que fi-
cam acesas enquanto a bateria tiver
carga ou até a chave de ignição ser
removida.
 Destranca as portas automatica- mente.
Para reiniciar as funções do Sistema
de Resposta Melhorada a Acidentes
após um incidente, o interruptor de
ignição deve ser mudado de IGN ON
(Ignição ligada) para IGN OFF (Igni-
ção desligada).
Em Caso de Insuflação dos AirbagsOs airbags dianteiros são concebidos
para se esvaziarem imediatamente
após a abertura.
NOTA: Os airbags dianteiros e/ou
laterais não abrirão em todas as
colisões. Isto não significa que
existe um problema com o sistema
de airbags.
Se sofrer uma colisão que faça os air-
bags abrirem, pode acontecer uma, ou
todas, das seguintes situações:
 O material do airbag de nylon pode, por vezes, causar abrasão e/ou avermelhar a pele do condutor e do
passageiro da frente quando os air-
bags abrem e desdobram. A sensa-
ção de abrasão é semelhante à sen-
sação de queimadura provocada
por uma corda que roce a pele ou
quando se desliza numa alcatifa ou
no chão de um ginásio. Não é pro-
vocada pelo contacto com produtos
químicos. Não é permanente e, nor-
malmente, passa rapidamente. No
entanto, se no prazo de alguns dias
ainda não tiver cicatrizado signifi-
cativamente, ou se tiver alguma ir-
ritação, consulte imediatamente o
médico.
 À medida que os airbags se esva- ziam, poderá observar algumas
partículas parecidas com fumo. As
partículas são um derivado normal
do processo que gera o gás não tó­
xico utilizado na insuflação do air-
bag. Estas partículas transportadas
pelo ar podem irritar a pele, os
olhos, o nariz ou a garganta. Se
sentir irritação na pele ou nos olhos,
limpe essa zona com água fria. Em
relação à irritação do nariz e da
garganta, apanhe ar fresco. Se a
58
