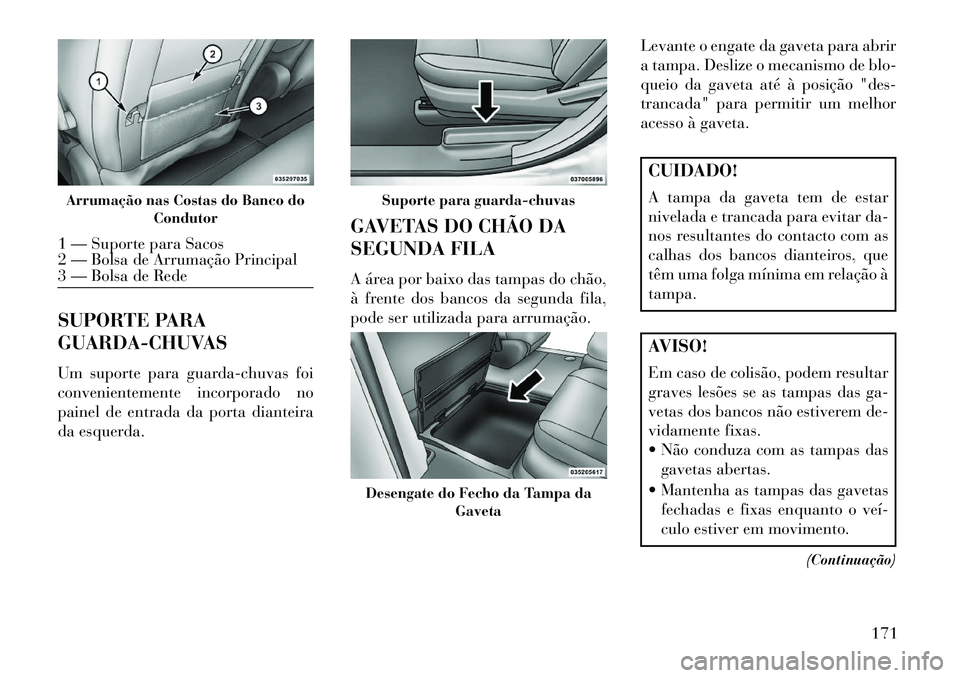

SUPORTE PARA
GUARDA-CHUVAS
Um suporte para guarda-chuvas foi
convenientemente incorporado no
painel de entrada da porta dianteira
da esquerda.GAVETAS DO CHÃO DA
SEGUNDA FILA
A área por baixo das tampas do chão,
à frente dos bancos da segunda fila,
pode ser utilizada para arrumação.Levante o engate da gaveta para abrir
a tampa. Deslize o mecanismo de blo-
queio da gaveta até à posição "des-
trancada" para permitir um melhor
acesso à gaveta.
CUIDADO!
A tampa da gaveta tem de estar
nivelada e trancada para evitar da-
nos resultantes do contacto com as
calhas dos bancos dianteiros, que
têm uma folga mínima em relação à
tampa.AVISO!
Em caso de colisão, podem resultar
graves lesões se as tampas das ga-
vetas dos bancos não estiverem de-
vidamente fixas.
 Não conduza com as tampas das
gavetas abertas.
 Mantenha as tampas das gavetas fechadas e fixas enquanto o veí­
culo estiver em movimento.
(Continuação)
Arrumação nas Costas do Banco doCondutor1 — Suporte para Sacos
2 — Bolsa de Arrumação Principal
3 — Bolsa de Rede
Suporte para guarda-chuvas
Desengate do Fecho da Tampa da Gaveta
171

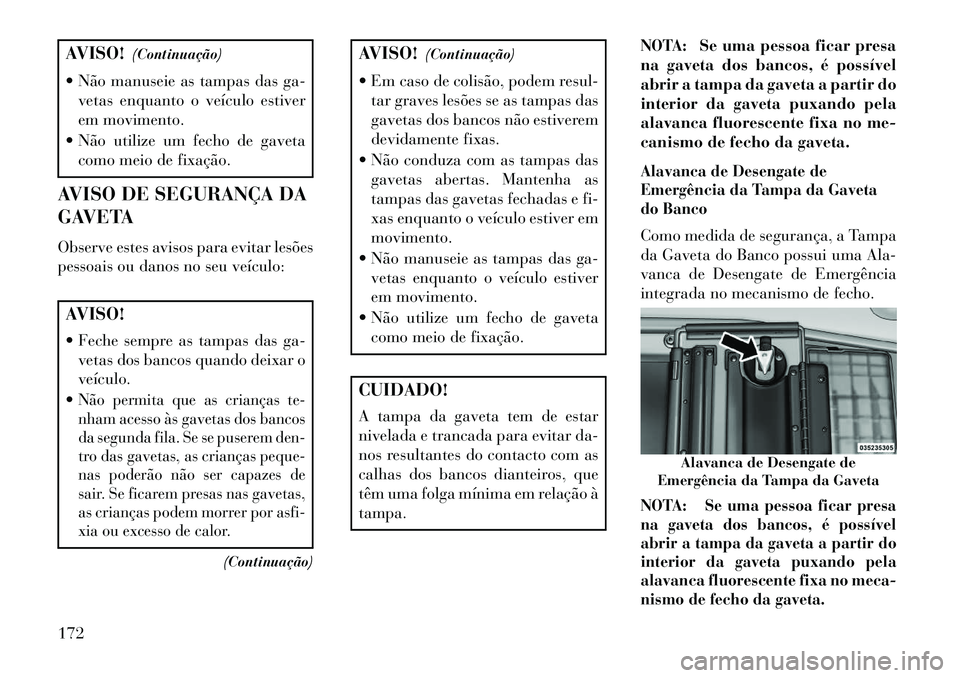

AVISO!(Continuação)
 Não manuseie as tampas das ga- vetas enquanto o veículo estiver
em movimento.
 Não utilize um fecho de gaveta como meio de fixação.
AVISO DE SEGURANÇA DA
GAVETA
Observe estes avisos para evitar lesões
pessoais ou danos no seu veículo:AVISO!
 Feche sempre as tampas das ga- vetas dos bancos quando deixar o
veículo.
Não permita que as crianças te-
nham acesso às gavetas dos bancos
da segunda fila. Se se puserem den-
tro das gavetas, as crianças peque-
nas poderão não ser capazes de
sair. Se ficarem presas nas gavetas,
as crianças podem morrer por asfi-
xia ou excesso de calor.
(Continuação)
AVISO! (Continuação)
 Em caso de colisão, podem resul- tar graves lesões se as tampas das
gavetas dos bancos não estiverem
devidamente fixas.
 Não conduza com as tampas das gavetas abertas. Mantenha as
tampas das gavetas fechadas e fi-
xas enquanto o veículo estiver em
movimento.
 Não manuseie as tampas das ga- vetas enquanto o veículo estiver
em movimento.
 Não utilize um fecho de gaveta como meio de fixação.CUIDADO!
A tampa da gaveta tem de estar
nivelada e trancada para evitar da-
nos resultantes do contacto com as
calhas dos bancos dianteiros, que
têm uma folga mínima em relação à
tampa.
NOTA:
Se uma pessoa ficar presa
na gaveta dos bancos, é possível
abrir a tampa da gaveta a partir do
interior da gaveta puxando pela
alavanca fluorescente fixa no me-
canismo de fecho da gaveta.
Alavanca de Desengate de
Emergência da Tampa da Gaveta
do BancoComo medida de segurança, a Tampa
da Gaveta do Banco possui uma Ala-
vanca de Desengate de Emergência
integrada no mecanismo de fecho.NOTA: Se uma pessoa ficar presa
na gaveta dos bancos, é possível
abrir a tampa da gaveta a partir do
interior da gaveta puxando pela
alavanca fluorescente fixa no meca-
nismo de fecho da gaveta.
Alavanca de Desengate de
Emergência da Tampa da Gaveta
172

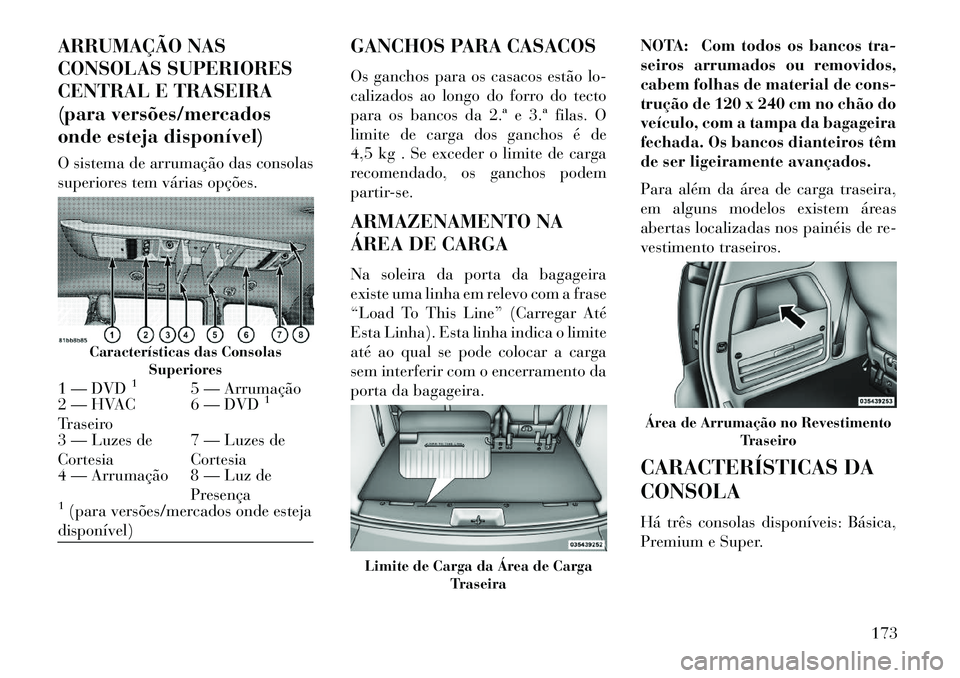

ARRUMAÇÃO NAS
CONSOLAS SUPERIORES
CENTRAL E TRASEIRA
(para versões/mercados
onde esteja disponível)
O sistema de arrumação das consolas
superiores tem várias opções.GANCHOS PARA CASACOS
Os ganchos para os casacos estão lo-
calizados ao longo do forro do tecto
para os bancos da
2.ª e 3.ª filas. O
limite de carga dos ganchos é de
4,5 kg . Se exceder o limite de carga
recomendado, os ganchos podem
partir-se.
ARMAZENAMENTO NA
ÁREA DE CARGA
Na soleira da porta da bagageira
existe uma linha em relevo com a frase
“Load To This Line” (Carregar Até
Esta Linha). Esta linha indica o limite
até ao qual se pode colocar a carga
sem interferir com o encerramento da
porta da bagageira. NOTA: Com todos os bancos tra-
seiros arrumados ou removidos,
cabem folhas de material de cons-
trução de 120 x 240 cm no chão do
veículo, com a tampa da bagageira
fechada. Os bancos dianteiros têm
de ser ligeiramente avançados.
Para além da área de carga traseira,
em alguns modelos existem áreas
abertas localizadas nos painéis de re-
vestimento traseiros.
CARACTERÍSTICAS DA
CONSOLA
Há três consolas disponíveis: Básica,
Premium e Super.
Características das Consolas
Superiores
1 — DVD
1
5 —Arrumação
2 — HVAC
Traseiro 6 — DVD
1
3 — Luzes de
Cortesia7 — Luzes de
Cortesia
4 — Arrumação 8 — Luz de
Presença1(para versões/mercados onde esteja
disponível)
Limite de Carga da Área de Carga Traseira
Área de Arrumação no Revestimento Traseiro
173

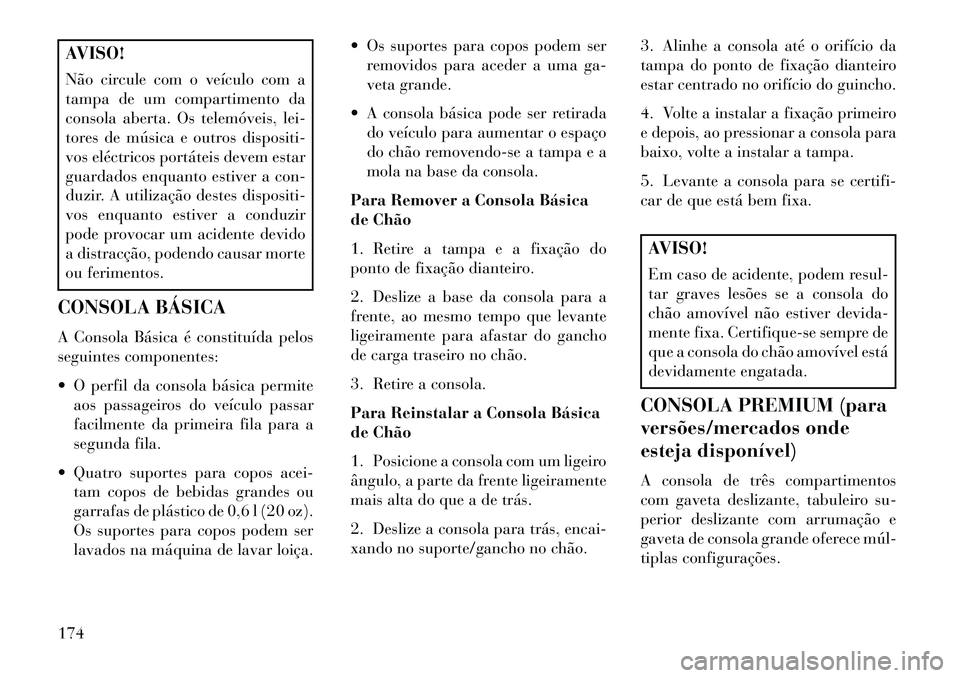

AVISO!
Não circule com o veículo com a
tampa de um compartimento da
consola aberta. Os telemóveis, lei-
tores de música e outros dispositi-
vos eléctricos portáteis devem estar
guardados enquanto estiver a con-
duzir. A utilização destes dispositi-
vos enquanto estiver a conduzir
pode provocar um acidente devido
a distracção, podendo causar morte
ou ferimentos.
CONSOLA BÁSICA
A Consola Básica é constituída pelos
seguintes componentes:
 O perfil da consola básica permite aos passageiros do veículo passar
facilmente da primeira fila para a
segunda fila.
 Quatro suportes para copos acei- tam copos de bebidas grandes ou
garrafas de plástico de 0,6 l (20 oz).
Os suportes para copos podem ser
lavados na máquina de lavar loiça.  Os suportes para copos podem ser
removidos para aceder a uma ga-
veta grande.
 A consola básica pode ser retirada do veículo para aumentar o espaço
do chão removendo-se a tampa e a
mola na base da consola.
Para Remover a Consola Básica
de Chão
1. Retire a tampa e a fixação do
ponto de fixação dianteiro.
2. Deslize a base da consola para a
frente, ao mesmo tempo que levante
ligeiramente para afastar do gancho
de carga traseiro no chão.
3. Retire a consola.
Para Reinstalar a Consola Básica
de Chão
1. Posicione a consola com um ligeiro
ângulo, a parte da frente ligeiramente
mais alta do que a de trás.
2. Deslize a consola para trás, encai-
xando no suporte/gancho no chão. 3. Alinhe a consola até o orifício da
tampa do ponto de fixação dianteiro
estar centrado no orifício do guincho.
4. Volte a instalar a fixação primeiro
e depois, ao pressionar a consola para
baixo, volte a instalar a tampa.
5. Levante a consola para se certifi-
car de que está bem fixa.
AVISO!
Em caso de acidente, podem resul-
tar graves lesões se a consola do
chão amovível não estiver devida-
mente fixa. Certifique-se sempre de
que a consola do chão amovível está
devidamente engatada.
CONSOLA PREMIUM (para
versões/mercados onde
esteja disponível)
A consola de três compartimentos
com gaveta deslizante, tabuleiro su-
perior deslizante com arrumação e
gaveta de consola grande oferece múl­
tiplas configurações.
174

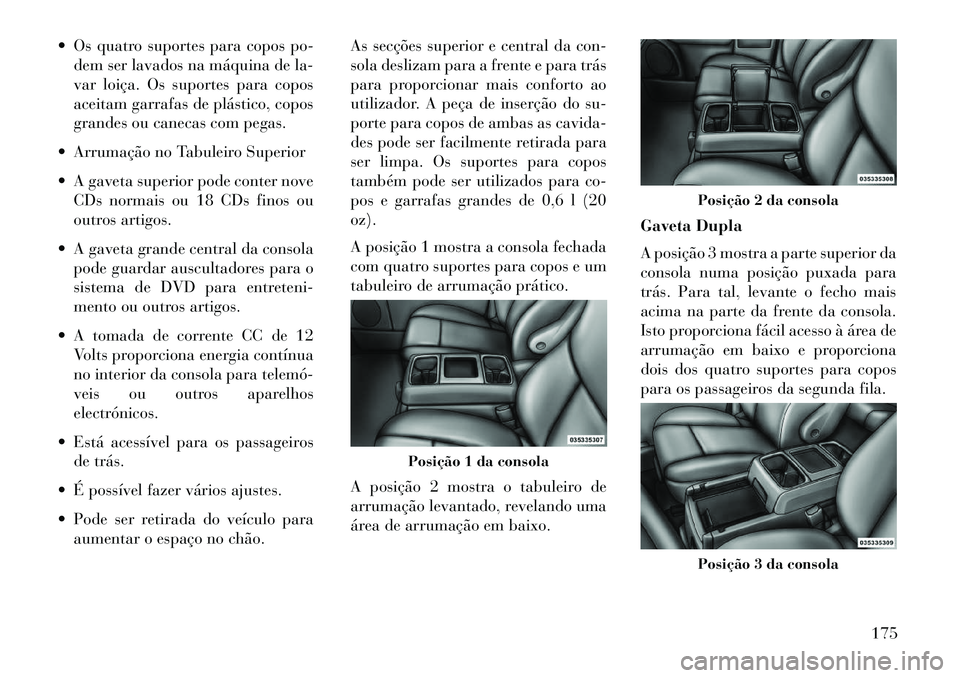

 Os quatro suportes para copos po-dem ser lavados na máquina de la-
var loiça. Os suportes para copos
aceitam garrafas de plástico, copos
grandes ou canecas com pegas.
 Arrumação no Tabuleiro Superior
 A gaveta superior pode conter nove CDs normais ou 18 CDs finos ou
outros artigos.
 A gaveta grande central da consola pode guardar auscultadores para o
sistema de DVD para entreteni-
mento ou outros artigos.
 A tomada de corrente CC de 12 Volts proporciona energia contínua
no interior da consola para telemó­
veis ou outros aparelhos
electrónicos.
 Está acessível para os passageiros de trás.
 É possível fazer vários ajustes.
 Pode ser retirada do veículo para aumentar o espaço no chão. As secções superior e central da con-
sola deslizam para a frente e para trás
para proporcionar mais conforto ao
utilizador. A peça de inserção do su-
porte para copos de ambas as cavida-
des pode ser facilmente retirada para
ser limpa. Os suportes para copos
também pode ser utilizados para co-
pos e garrafas grandes de 0,6 l (20
oz).
A posição 1 mostra a consola fechada
com quatro suportes para copos e um
tabuleiro de arrumação prático.
A posição 2 mostra o tabuleiro de
arrumação levantado, revelando uma
área de arrumação em baixo.
Gaveta Dupla
A posição 3 mostra a parte superior da
consola numa posição puxada para
trás. Para tal, levante o fecho mais
acima na parte da frente da consola.
Isto proporciona fácil acesso à área de
arrumação em baixo e proporciona
dois dos quatro suportes para copos
para os passageiros da segunda fila.
Posição 1 da consola
Posição 2 da consolaPosição 3 da consola
175

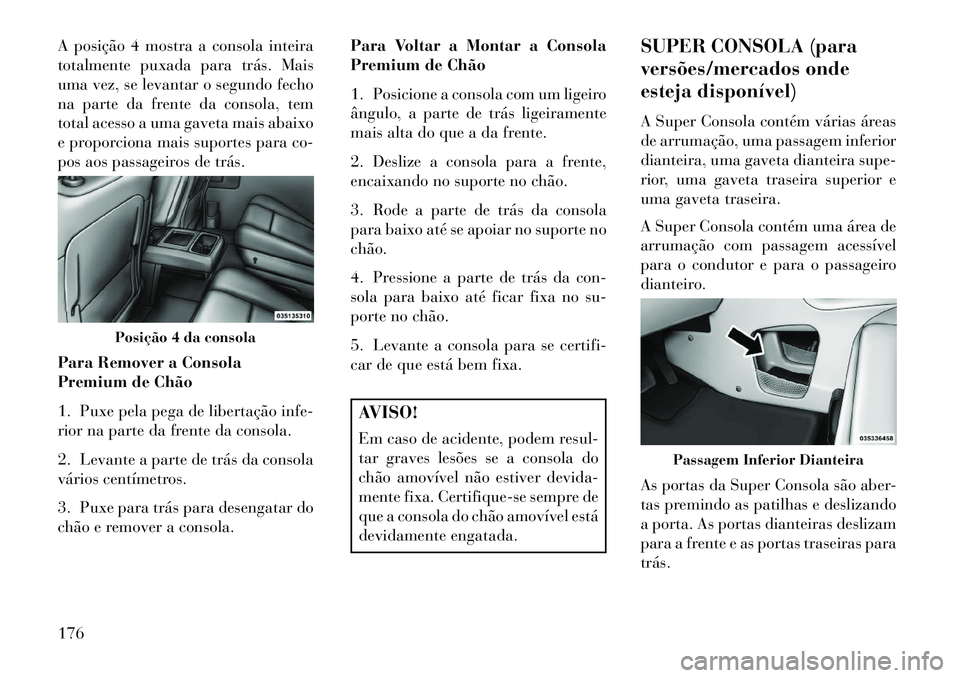

A posição 4 mostra a consola inteira
totalmente puxada para trás. Mais
uma vez, se levantar o segundo fecho
na parte da frente da consola, tem
total acesso a uma gaveta mais abaixo
e proporciona mais suportes para co-
pos aos passageiros de trás.
Para Remover a Consola
Premium de Chão
1. Puxe pela pega de libertação infe-
rior na parte da frente da consola.
2. Levante a parte de trás da consola
vários centímetros.
3. Puxe para trás para desengatar do
chão e remover a consola.Para Voltar a Montar a Consola
Premium de Chão
1. Posicione a consola com um ligeiro
ângulo, a parte de trás ligeiramente
mais alta do que a da frente.
2. Deslize a consola para a frente,
encaixando no suporte no chão.
3. Rode a parte de trás da consola
para baixo até se apoiar no suporte no
chão.
4. Pressione a parte de trás da con-
sola para baixo até ficar fixa no su-
porte no chão.
5. Levante a consola para se certifi-
car de que está bem fixa.
AVISO!
Em caso de acidente, podem resul-
tar graves lesões se a consola do
chão amovível não estiver devida-
mente fixa. Certifique-se sempre de
que a consola do chão amovível está
devidamente engatada.SUPER CONSOLA (para
versões/mercados onde
esteja disponível)
A Super Consola contém várias áreas
de arrumação, uma passagem inferior
dianteira, uma gaveta dianteira supe-
rior, uma gaveta traseira superior e
uma gaveta traseira.
A Super Consola contém uma área de
arrumação com passagem acessível
para o condutor e para o passageiro
dianteiro.
As portas da Super Consola são aber-
tas premindo as patilhas e deslizando
a porta. As portas dianteiras deslizam
para a frente e as portas traseiras para
trás.
Posição 4 da consola
Passagem Inferior Dianteira
176

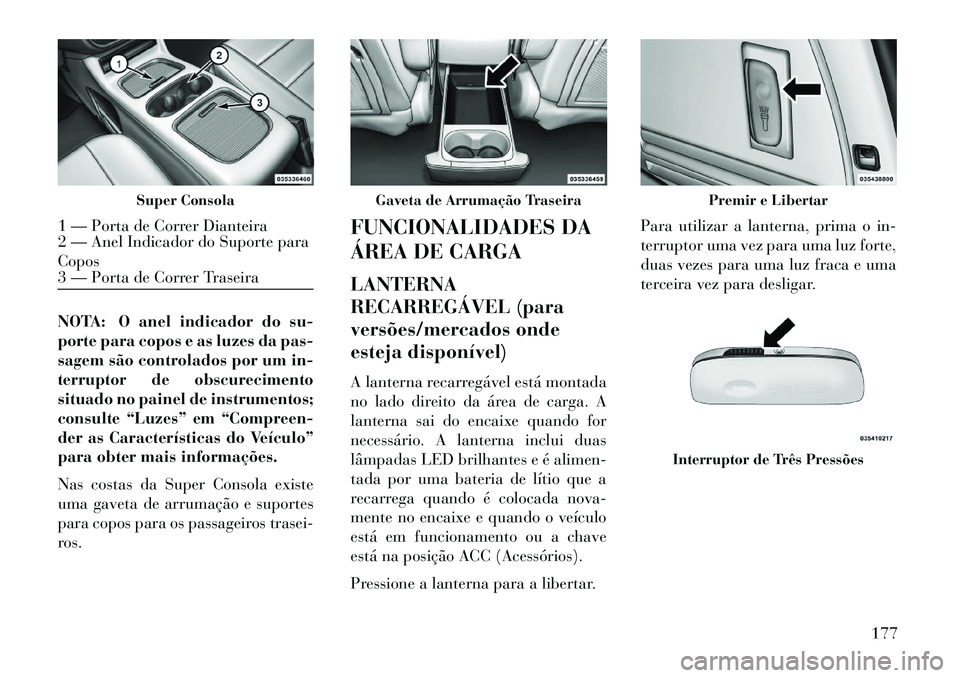

NOTA: O anel indicador do su-
porte para copos e as luzes da pas-
sagem são controlados por um in-
terruptor de obscurecimento
situado no painel de instrumentos;
consulte “Luzes” em “Compreen-
der as Características do Veículo”
para obter mais informações.
Nas costas da Super Consola existe
uma gaveta de arrumação e suportes
para copos para os passageiros trasei-
ros.FUNCIONALIDADES DA
ÁREA DE CARGA
LANTERNA
RECARREGÁVEL (para
versões/mercados onde
esteja disponível)
A lanterna recarregável está montada
no lado direito da área de carga. A
lanterna sai do encaixe quando for
necessário. A lanterna inclui duas
lâmpadas LED brilhantes e é alimen-
tada por uma bateria de lítio que a
recarrega quando é colocada nova-
mente no encaixe e quando o veículo
está em funcionamento ou a chave
está na posição ACC (Acessórios).
Pressione a lanterna para a libertar.Para utilizar a lanterna, prima o in-
terruptor uma vez para uma luz forte,
duas vezes para uma luz fraca e uma
terceira vez para desligar.
Super Consola
1 — Porta de Correr Dianteira
2 — Anel Indicador do Suporte para
Copos
3 — Porta de Correr Traseira
Gaveta de Arrumação Traseira
Premir e Libertar
Interruptor de Três Pressões
177

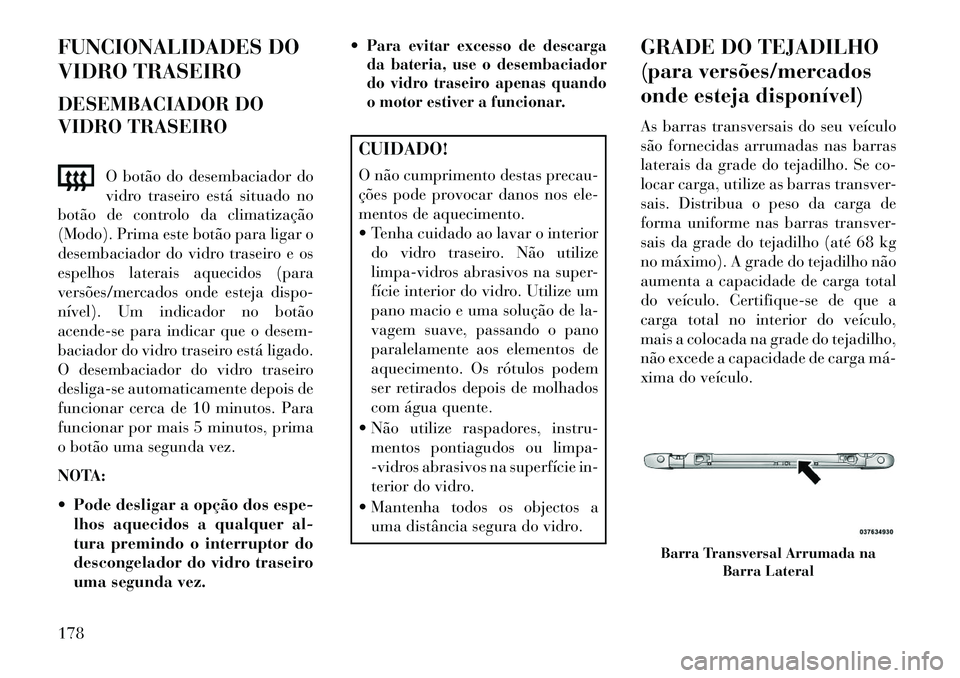

FUNCIONALIDADES DO
VIDRO TRASEIRO
DESEMBACIADOR DO
VIDRO TRASEIROO botão do desembaciador do
vidro traseiro está situado no
botão de controlo da climatização
(Modo). Prima este botão para ligar o
desembaciador do vidro traseiro e os
espelhos laterais aquecidos (para
versões/mercados onde esteja dispo-
nível). Um indicador no botão
acende-se para indicar que o desem-
baciador do vidro traseiro está ligado.
O desembaciador do vidro traseiro
desliga-se automaticamente depois de
funcionar cerca de 10 minutos. Para
funcionar por mais 5 minutos, prima
o botão uma segunda vez.
NOTA:
 Pode desligar a opção dos espe- lhos aquecidos a qualquer al-
tura premindo o interruptor do
descongelador do vidro traseiro
uma segunda vez.
Para evitar excesso de descarga
da bateria, use o desembaciador
do vidro traseiro apenas quando
o motor estiver a funcionar.CUIDADO!
O não cumprimento destas precau-
ções pode provocar danos nos ele-
mentos de aquecimento.
 Tenha cuidado ao lavar o interior
do vidro traseiro. Não utilize
limpa-vidros abrasivos na super-
fície interior do vidro. Utilize um
pano macio e uma solução de la-
vagem suave, passando o pano
paralelamente aos elementos de
aquecimento. Os rótulos podem
ser retirados depois de molhados
com água quente.
 Não utilize raspadores, instru- mentos pontiagudos ou limpa-
-vidros abrasivos na superfície in-
terior do vidro.
 Mantenha todos os objectos a uma distância segura do vidro. GRADE DO TEJADILHO
(para versões/mercados
onde esteja disponível)
As barras transversais do seu veículo
são fornecidas arrumadas nas barras
laterais da grade do tejadilho. Se co-
locar carga, utilize as barras transver-
sais. Distribua o peso da carga de
forma uniforme nas barras transver-
sais da grade do tejadilho (até 68 kg
no máximo). A grade do tejadilho não
aumenta a capacidade de carga total
do veículo. Certifique-se de que a
carga total no interior do veículo,
mais a colocada na grade do tejadilho,
não excede a capacidade de carga má­
xima do veículo.
Barra Transversal Arrumada na
Barra Lateral
178
