Page 329 of 412

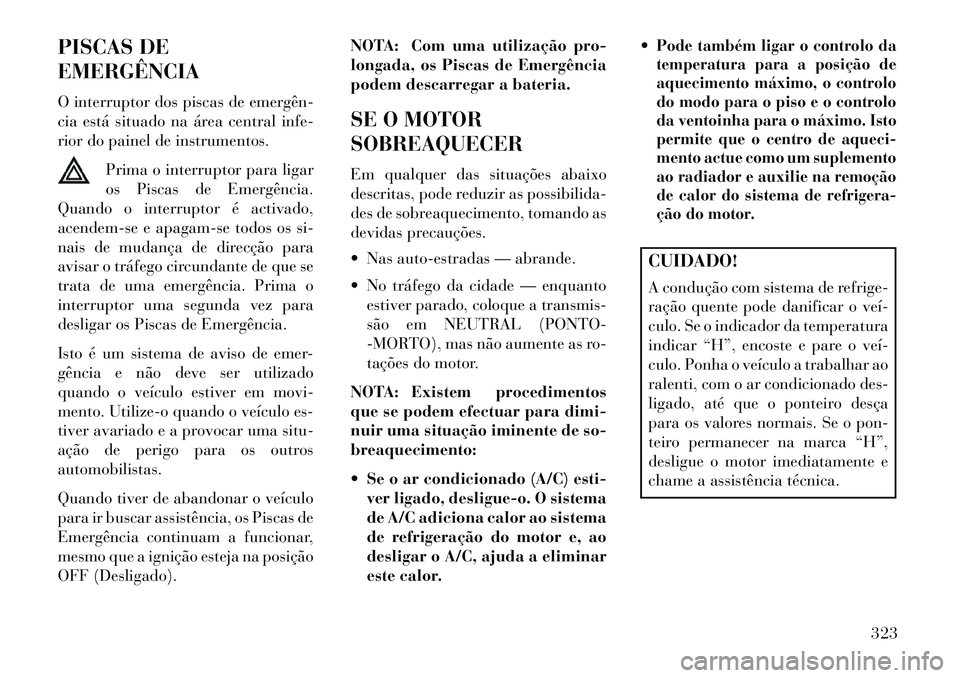

PISCAS DE
EMERGÊNCIA
O interruptor dos piscas de emergên
cia está situado na área central infe-
rior do painel de instrumentos.Prima o interruptor para ligar
os Piscas de Emergência.
Quando o interruptor é activado,
acendem-se e apagam-se todos os si-
nais de mudança de direcção para
avisar o tráfego circundante de que se
trata de uma emergência. Prima o
interruptor uma segunda vez para
desligar os Piscas de Emergência.
Isto é um sistema de aviso de emer-
gência e não deve ser utilizado
quando o veículo estiver em movi-
mento. Utilize-o quando o veículo es-
tiver avariado e a provocar uma situ-
ação de perigo para os outros
automobilistas.
Quando tiver de abandonar o veículo
para ir buscar assistência, os Piscas de
Emergência continuam a funcionar,
mesmo que a ignição esteja na posição
OFF (Desligado). NOTA: Com uma utilização pro-
longada, os Piscas de Emergência
podem descarregar a bateria.
SE O MOTOR
SOBREAQUECER
Em qualquer das situações abaixo
descritas, pode reduzir as possibilida-
des de sobreaquecimento, tomando as
devidas precauções.
Nas auto-estradas — abrande.
No tráfego da cidade — enquanto
estiver parado, coloque a transmis-
são em NEUTRAL (PONTO-
-MORTO), mas não aumente as ro-
tações do motor.
NOTA: Existem procedimentos
que se podem efectuar para dimi-
nuir uma situação iminente de so-
breaquecimento:
Se o ar condicionado (A/C) esti- ver ligado, desligue-o. O sistema
de A/C adiciona calor ao sistema
de refrigeração do motor e, ao
desligar o A/C, ajuda a eliminar
este calor.
Pode também ligar o controlo da
temperatura para a posição de
aquecimento máximo, o controlo
do modo para o piso e o controlo
da ventoinha para o máximo. Isto
permite que o centro de aqueci-
mento actue como um suplemento
ao radiador e auxilie na remoção
de calor do sistema de refrigera-
ção do motor.CUIDADO!
A condução com sistema de refrige-
ração quente pode danificar o veí
culo. Se o indicador da temperatura
indicar “H”, encoste e pare o veí
culo. Ponha o veículo a trabalhar ao
ralenti, com o ar condicionado des-
ligado, até que o ponteiro desça
para os valores normais. Se o pon-
teiro permanecer na marca “H”,
desligue o motor imediatamente e
chame a assistência técnica.
323
Page 330 of 412

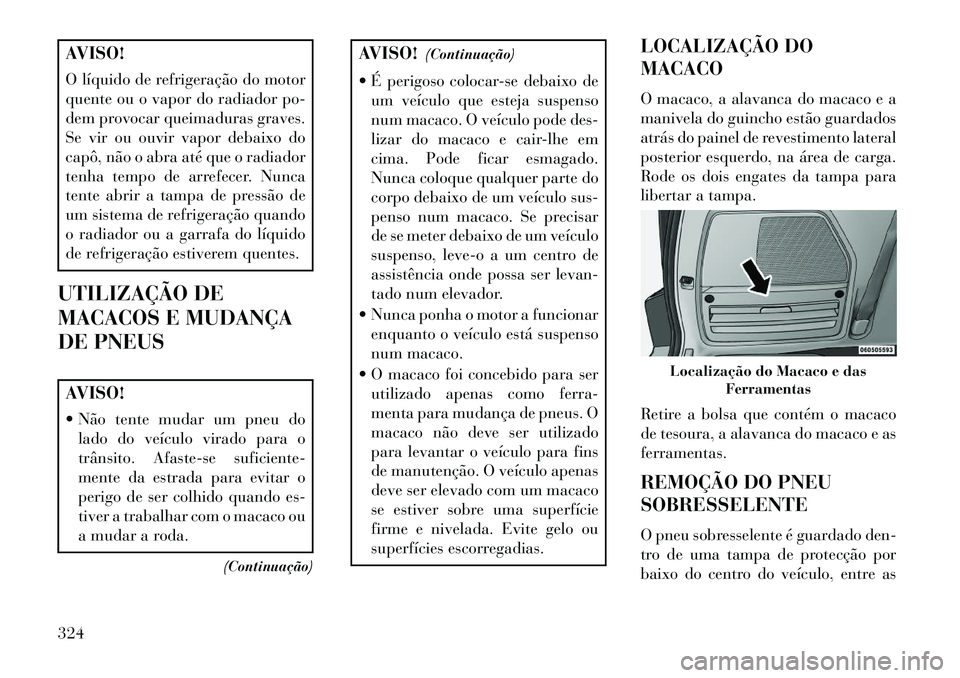

AVISO!
O líquido de refrigeração do motor
quente ou o vapor do radiador po-
dem provocar queimaduras graves.
Se vir ou ouvir vapor debaixo do
capô, não o abra até que o radiador
tenha tempo de arrefecer. Nunca
tente abrir a tampa de pressão de
um sistema de refrigeração quando
o radiador ou a garrafa do líquido
de refrigeração estiverem quentes.
UTILIZAÇÃO DE
MACACOS E MUDANÇA
DE PNEUSAVISO!
Não tente mudar um pneu do lado do veículo virado para o
trânsito. Afaste-se suficiente-
mente da estrada para evitar o
perigo de ser colhido quando es-
tiver a trabalhar com o macaco ou
a mudar a roda.
(Continuação)
AVISO!(Continuação)
É perigoso colocar-se debaixo de um veículo que esteja suspenso
num macaco. O veículo pode des-
lizar do macaco e cair-lhe em
cima. Pode ficar esmagado.
Nunca coloque qualquer parte do
corpo debaixo de um veículo sus-
penso num macaco. Se precisar
de se meter debaixo de um veículo
suspenso, leve-o a um centro de
assistência onde possa ser levan-
tado num elevador.
Nunca ponha o motor a funcionar enquanto o veículo está suspenso
num macaco.
O macaco foi concebido para ser utilizado apenas como ferra-
menta para mudança de pneus. O
macaco não deve ser utilizado
para levantar o veículo para fins
de manutenção. O veículo apenas
deve ser elevado com um macaco
se estiver sobre uma superfície
firme e nivelada. Evite gelo ou
superfícies escorregadias. LOCALIZAÇÃO DO
MACACO
O macaco, a alavanca do macaco e a
manivela do guincho estão guardados
atrás do painel de revestimento lateral
posterior esquerdo, na área de carga.
Rode os dois engates da tampa para
libertar a tampa.
Retire a bolsa que contém o macaco
de tesoura, a alavanca do macaco e as
ferramentas.
REMOÇÃO DO PNEU
SOBRESSELENTE
O pneu sobresselente é guardado den-
tro de uma tampa de protecção por
baixo do centro do veículo, entre as
Localização do Macaco e das
Ferramentas
324
Page 331 of 412

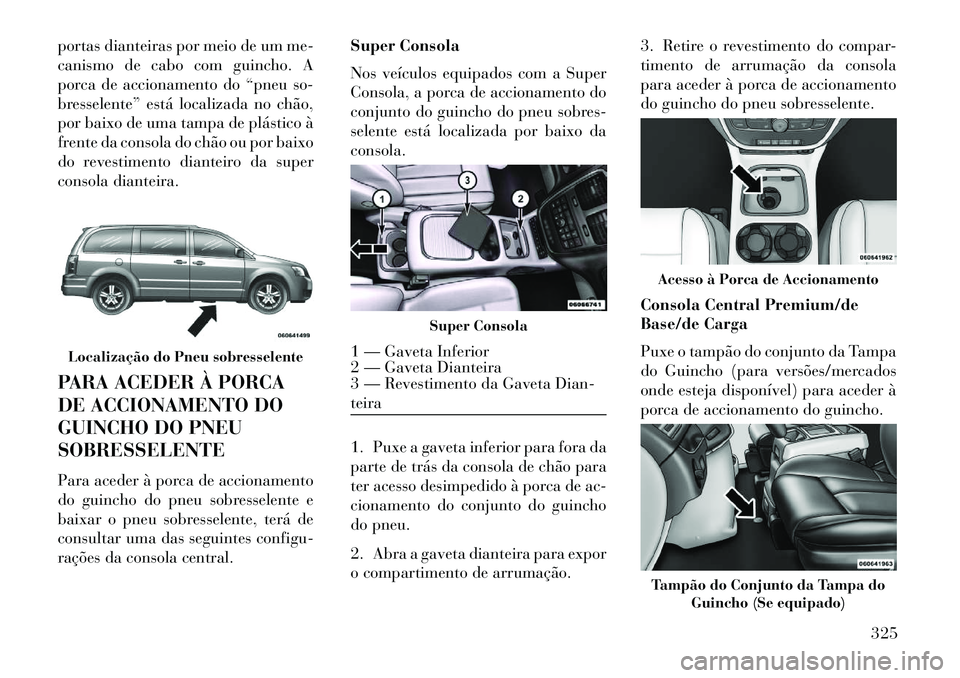

portas dianteiras por meio de um me-
canismo de cabo com guincho. A
porca de accionamento do “pneu so-
bresselente” está localizada no chão,
por baixo de uma tampa de plástico à
frente da consola do chão ou por baixo
do revestimento dianteiro da super
consola dianteira.
PARA ACEDER À PORCA
DE ACCIONAMENTO DO
GUINCHO DO PNEU
SOBRESSELENTE
Para aceder à porca de accionamento
do guincho do pneu sobresselente e
baixar o pneu sobresselente, terá de
consultar uma das seguintes configu-
rações da consola central.Super Consola
Nos veículos equipados com a Super
Consola, a porca de accionamento do
conjunto do guincho do pneu sobres-
selente está localizada por baixo da
consola.
1. Puxe a gaveta inferior para fora da
parte de trás da consola de chão para
ter acesso desimpedido à porca de ac-
cionamento do conjunto do guincho
do pneu.
2. Abra a gaveta dianteira para expor
o compartimento de arrumação.3. Retire o revestimento do compar-
timento de arrumação da consola
para aceder à porca de accionamento
do guincho do pneu sobresselente.
Consola Central Premium/de
Base/de Carga
Puxe o tampão do conjunto da Tampa
do Guincho (para versões/mercados
onde esteja disponível) para aceder à
porca de accionamento do guincho.Localização do Pneu sobresselente
Super Consola
1 — Gaveta Inferior
2 — Gaveta Dianteira
3 — Revestimento da Gaveta Dian-
teira
Acesso à Porca de AccionamentoTampão do Conjunto da Tampa do
Guincho (Se equipado)
325
Page 332 of 412

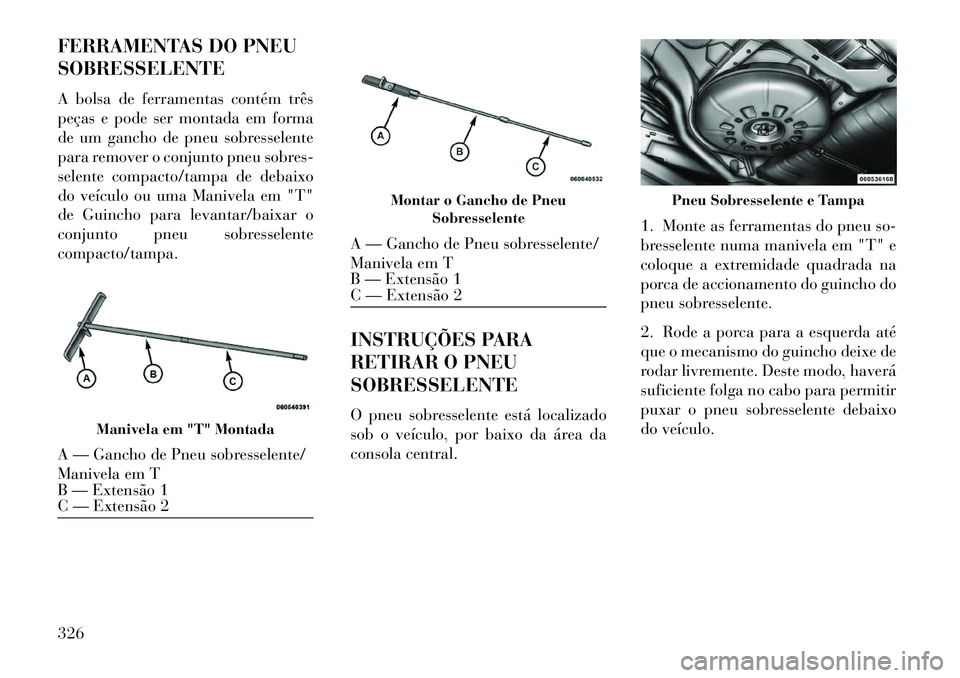

FERRAMENTAS DO PNEU
SOBRESSELENTE
A bolsa de ferramentas contém três
peças e pode ser montada em forma
de um gancho de pneu sobresselente
para remover o conjunto pneu sobres-
selente compacto/tampa de debaixo
do veículo ou uma Manivela em "T"
de Guincho para levantar/baixar o
conjunto pneu sobresselente
compacto/tampa.INSTRUÇÕES PARA
RETIRAR O PNEU
SOBRESSELENTE
O pneu sobresselente está localizado
sob o veículo, por baixo da área da
consola central.1. Monte as ferramentas do pneu so-
bresselente numa manivela em "T" e
coloque a extremidade quadrada na
porca de accionamento do guincho do
pneu sobresselente.
2. Rode a porca para a esquerda até
que o mecanismo do guincho deixe de
rodar livremente. Deste modo, haverá
suficiente folga no cabo para permitir
puxar o pneu sobresselente debaixo
do veículo.
Manivela em "T" Montada
A — Gancho de Pneu sobresselente/
Manivela em T
B — Extensão 1
C — Extensão 2
Montar o Gancho de Pneu
Sobresselente
A — Gancho de Pneu sobresselente/
Manivela em T
B — Extensão 1
C — Extensão 2
Pneu Sobresselente e Tampa
326
Page 333 of 412

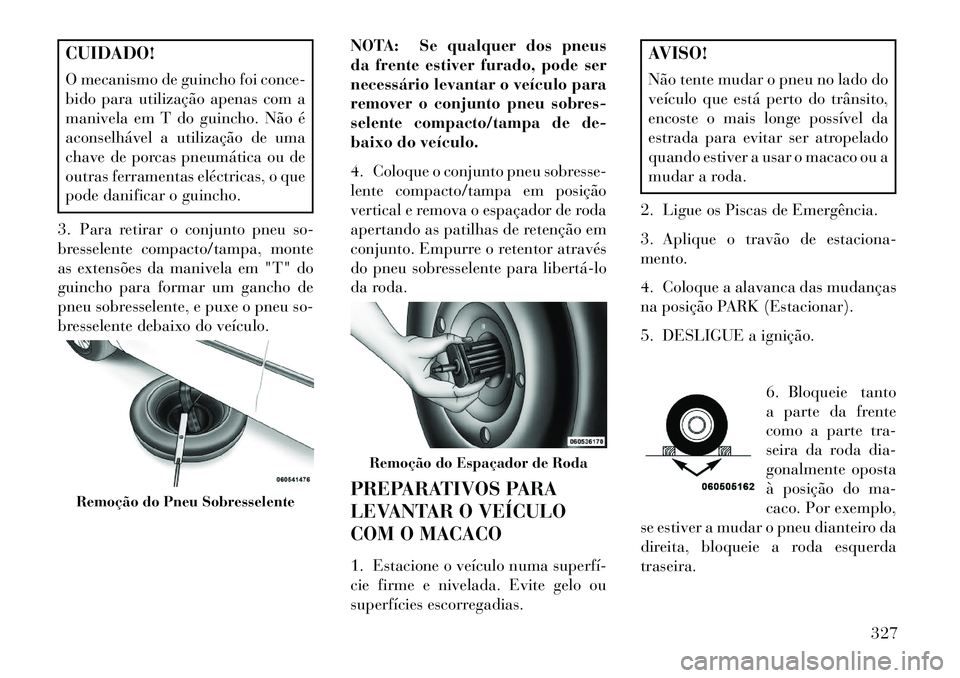

CUIDADO!
O mecanismo de guincho foi conce-
bido para utilização apenas com a
manivela em T do guincho. Não é
aconselhável a utilização de uma
chave de porcas pneumática ou de
outras ferramentas eléctricas, o que
pode danificar o guincho.
3. Para retirar o conjunto pneu so-
bresselente compacto/tampa, monte
as extensões da manivela em "T" do
guincho para formar um gancho de
pneu sobresselente, e puxe o pneu so-
bresselente debaixo do veículo. NOTA: Se qualquer dos pneus
da frente estiver furado, pode ser
necessário levantar o veículo para
remover o conjunto pneu sobres-
selente compacto/tampa de de-
baixo do veículo.
4. Coloque o conjunto pneu sobresse-
lente compacto/tampa em posição
vertical e remova o espaçador de roda
apertando as patilhas de retenção em
conjunto. Empurre o retentor através
do pneu sobresselente para libertálo
da roda.
PREPARATIVOS PARA
LEVANTAR O VEÍCULO
COM O MACACO
1. Estacione o veículo numa superfí
cie firme e nivelada. Evite gelo ou
superfícies escorregadias.
AVISO!
Não tente mudar o pneu no lado do
veículo que está perto do trânsito,
encoste o mais longe possível da
estrada para evitar ser atropelado
quando estiver a usar o macaco ou a
mudar a roda.
2. Ligue os Piscas de Emergência.
3. Aplique o travão de estaciona-
mento.
4. Coloque a alavanca das mudanças
na posição PARK (Estacionar).
5. DESLIGUE a ignição.
6. Bloqueie tanto
a parte da frente
como a parte tra-
seira da roda dia-
gonalmente oposta
à posição do ma-
caco. Por exemplo,
se estiver a mudar o pneu dianteiro da
direita, bloqueie a roda esquerda
traseira.
Remoção do Pneu Sobresselente
Remoção do Espaçador de Roda
327
Page 334 of 412

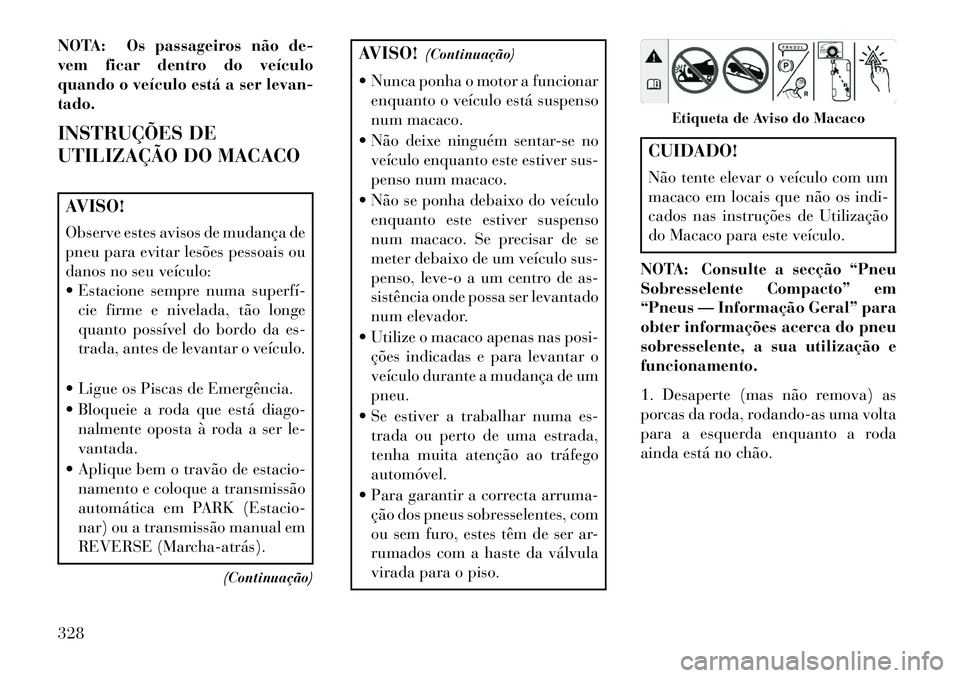

NOTA: Os passageiros não de-
vem ficar dentro do veículo
quando o veículo está a ser levan-
tado.
INSTRUÇÕES DE
UTILIZAÇÃO DO MACACOAVISO!
Observe estes avisos de mudança de
pneu para evitar lesões pessoais ou
danos no seu veículo:
Estacione sempre numa superfície firme e nivelada, tão longe
quanto possível do bordo da es-
trada, antes de levantar o veículo.
Ligue os Piscas de Emergência.
Bloqueie a roda que está diago- nalmente oposta à roda a ser le-
vantada.
Aplique bem o travão de estacio- namento e coloque a transmissão
automática em PARK (Estacio-
nar) ou a transmissão manual em
REVERSE (Marchaatrás).
(Continuação)
AVISO!(Continuação)
Nunca ponha o motor a funcionar enquanto o veículo está suspenso
num macaco.
Não deixe ninguém sentar-se no veículo enquanto este estiver sus-
penso num macaco.
Não se ponha debaixo do veículo enquanto este estiver suspenso
num macaco. Se precisar de se
meter debaixo de um veículo sus-
penso, leve-o a um centro de as-
sistência onde possa ser levantado
num elevador.
Utilize o macaco apenas nas posi- ções indicadas e para levantar o
veículo durante a mudança de um
pneu.
Se estiver a trabalhar numa es- trada ou perto de uma estrada,
tenha muita atenção ao tráfego
automóvel.
Para garantir a correcta arruma- ção dos pneus sobresselentes, com
ou sem furo, estes têm de ser ar-
rumados com a haste da válvula
virada para o piso.
CUIDADO!
Não tente elevar o veículo com um
macaco em locais que não os indi-
cados nas instruções de Utilização
do Macaco para este veículo.
NOTA: Consulte a secção “Pneu
Sobresselente Compacto” em
“Pneus — Informação Geral” para
obter informações acerca do pneu
sobresselente, a sua utilização e
funcionamento.
1. Desaperte (mas não remova) as
porcas da roda, rodando-as uma volta
para a esquerda enquanto a roda
ainda está no chão.
Etiqueta de Aviso do Macaco
328
Page 335 of 412

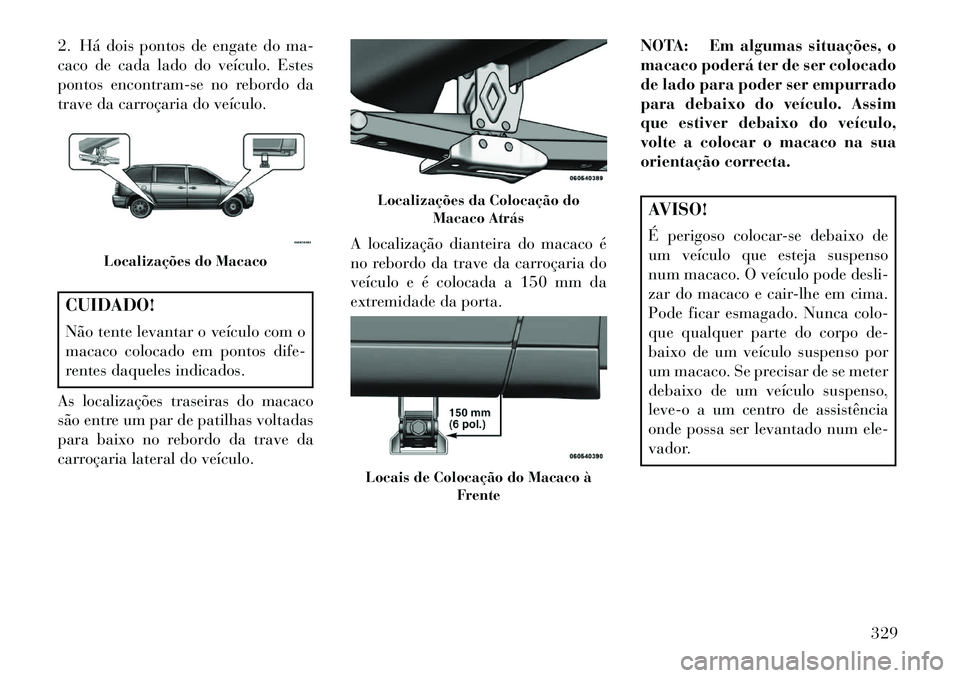

2. Há dois pontos de engate do ma-
caco de cada lado do veículo. Estes
pontos encontram-se no rebordo da
trave da carroçaria do veículo.CUIDADO!
Não tente levantar o veículo com o
macaco colocado em pontos dife-
rentes daqueles indicados.
As localizações traseiras do macaco
são entre um par de patilhas voltadas
para baixo no rebordo da trave da
carroçaria lateral do veículo. A localização dianteira do macaco é
no rebordo da trave da carroçaria do
veículo e é colocada a 150 mm da
extremidade da porta.NOTA: Em algumas situações, o
macaco poderá ter de ser colocado
de lado para poder ser empurrado
para debaixo do veículo. Assim
que estiver debaixo do veículo,
volte a colocar o macaco na sua
orientação correcta.
AVISO!
É perigoso colocar-se debaixo de
um veículo que esteja suspenso
num macaco. O veículo pode desli-
zar do macaco e cair-lhe em cima.
Pode ficar esmagado. Nunca colo-
que qualquer parte do corpo de-
baixo de um veículo suspenso por
um macaco. Se precisar de se meter
debaixo de um veículo suspenso,
leve-o a um centro de assistência
onde possa ser levantado num ele-
vador.
Localizações do Macaco
Localizações da Colocação do
Macaco AtrásLocais de Colocação do Macaco à Frente
329
Page 336 of 412

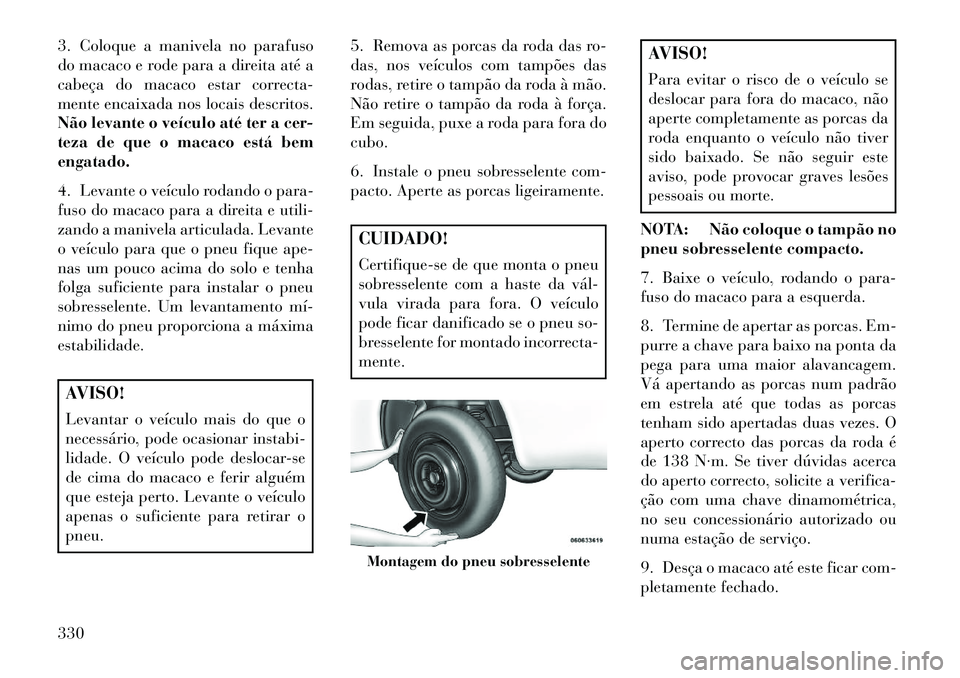

3. Coloque a manivela no parafuso
do macaco e rode para a direita até a
cabeça do macaco estar correcta-
mente encaixada nos locais descritos.
Não levante o veículo até ter a cer-
teza de que o macaco está bem
engatado.
4. Levante o veículo rodando o para-
fuso do macaco para a direita e utili-
zando a manivela articulada. Levante
o veículo para que o pneu fique ape-
nas um pouco acima do solo e tenha
folga suficiente para instalar o pneu
sobresselente. Um levantamento mí
nimo do pneu proporciona a máxima
estabilidade.AVISO!
Levantar o veículo mais do que o
necessário, pode ocasionar instabi-
lidade. O veículo pode deslocar-se
de cima do macaco e ferir alguém
que esteja perto. Levante o veículo
apenas o suficiente para retirar o
pneu.5. Remova as porcas da roda das ro-
das, nos veículos com tampões das
rodas, retire o tampão da roda à mão.
Não retire o tampão da roda à força.
Em seguida, puxe a roda para fora do
cubo.
6. Instale o pneu sobresselente com-
pacto. Aperte as porcas ligeiramente.
CUIDADO!
Certifique-se de que monta o pneu
sobresselente com a haste da vál
vula virada para fora. O veículo
pode ficar danificado se o pneu so-
bresselente for montado incorrecta-
mente.
AVISO!
Para evitar o risco de o veículo se
deslocar para fora do macaco, não
aperte completamente as porcas da
roda enquanto o veículo não tiver
sido baixado. Se não seguir este
aviso, pode provocar graves lesões
pessoais ou morte.
NOTA: Não coloque o tampão no
pneu sobresselente compacto.
7. Baixe o veículo, rodando o para-
fuso do macaco para a esquerda.
8. Termine de apertar as porcas. Em-
purre a chave para baixo na ponta da
pega para uma maior alavancagem.
Vá apertando as porcas num padrão
em estrela até que todas as porcas
tenham sido apertadas duas vezes. O
aperto correcto das porcas da roda é
de 138 N·m. Se tiver dúvidas acerca
do aperto correcto, solicite a verifica-
ção com uma chave dinamométrica,
no seu concessionário autorizado ou
numa estação de serviço.
9. Desça o macaco até este ficar com-
pletamente fechado.
Montagem do pneu sobresselente
330
