2013 Hyundai H-1 (Grand Starex) Manuel du propriétaire (in French)

739
Entretien

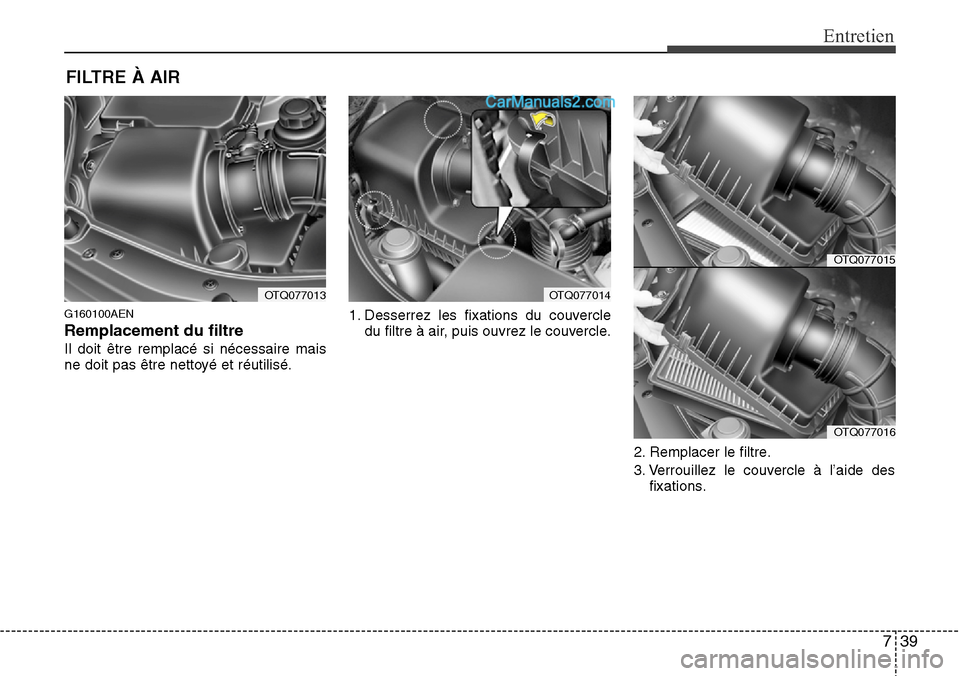

FILTRE À AIR
G160100AEN
Remplacement du filtre
Il doit être remplacé si nécessaire mais
ne doit pas être nettoyé et réutilisé.1. Desserrez les fixations du couvercle
du filtre à air, puis ouvrez le couvercle.
2. Remplacer le filtre.
3. Verrouillez le couvercle à l’aide des
fixations.
OTQ077013OTQ077014
OTQ077015
OTQ077016

Entretien
40 7

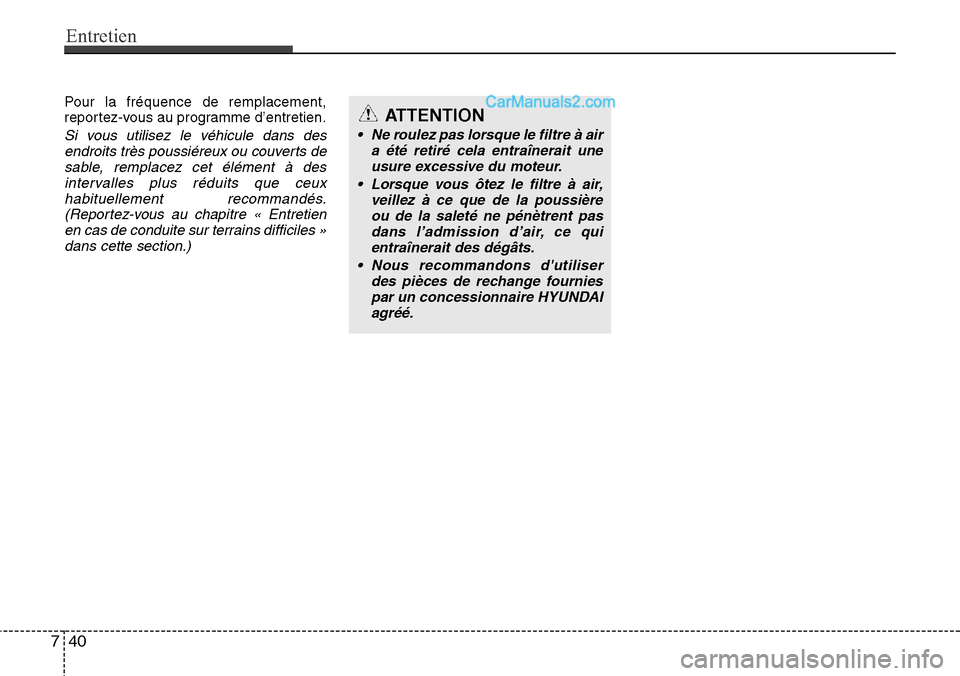

Pour la fréquence de remplacement,
reportez-vous au programme d’entretien.
Si vous utilisez le véhicule dans des
endroits très poussiéreux ou couverts de
sable, remplacez cet élément à des
intervalles plus réduits que ceux
habituellement recommandés.
(Reportez-vous au chapitre « Entretien
en cas de conduite sur terrains difficiles »
dans cette section.)
ATTENTION
• Ne roulez pas lorsque le filtre à air
a été retiré cela entraînerait une
usure excessive du moteur.
• Lorsque vous ôtez le filtre à air,
veillez à ce que de la poussière
ou de la saleté ne pénètrent pas
dans l’admission d’air, ce qui
entraînerait des dégâts.
• Nous recommandons d'utiliser
des pièces de rechange fournies
par un concessionnaire HYUNDAI
agréé.

741
Entretien

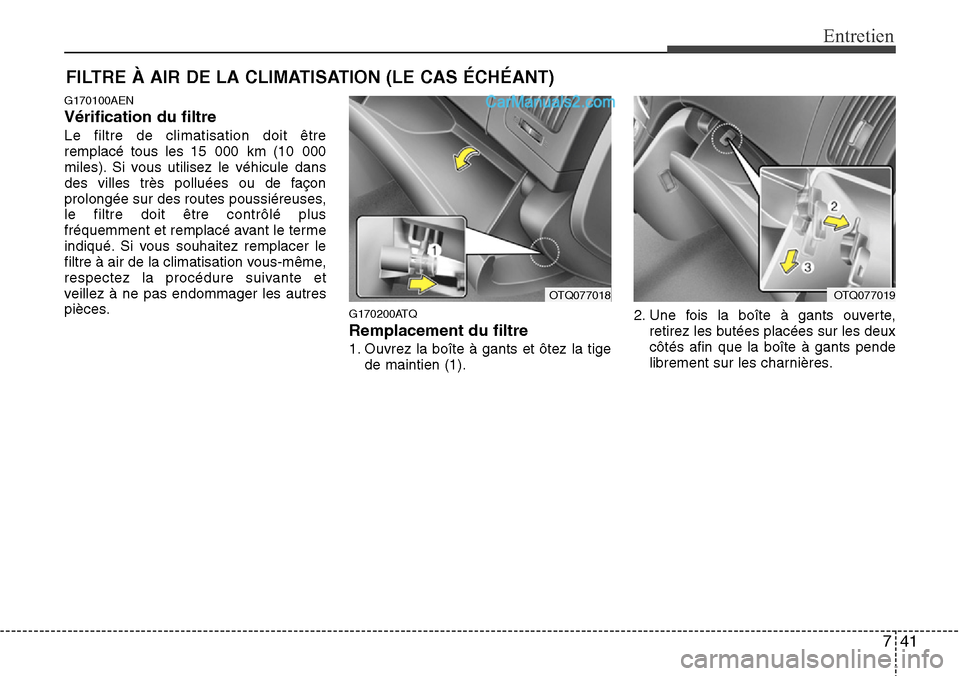

FILTRE À AIR DE LA CLIMATISATION (LE CAS ÉCHÉANT)
G170100AEN
Vérification du filtre
Le filtre de climatisation doit être
remplacé tous les 15 000 km (10 000
miles). Si vous utilisez le véhicule dans
des villes très polluées ou de façon
prolongée sur des routes poussiéreuses,
le filtre doit être contrôlé plus
fréquemment et remplacé avant le terme
indiqué. Si vous souhaitez remplacer le
filtre à air de la climatisation vous-même,
respectez la procédure suivante et
veillez à ne pas endommager les autres
pièces.
G170200ATQ
Remplacement du filtre
1. Ouvrez la boîte à gants et ôtez la tige
de maintien (1).2. Une fois la boîte à gants ouverte,
retirez les butées placées sur les deux
côtés afin que la boîte à gants pende
librement sur les charnières.
OTQ077018OTQ077019

Entretien
42 7

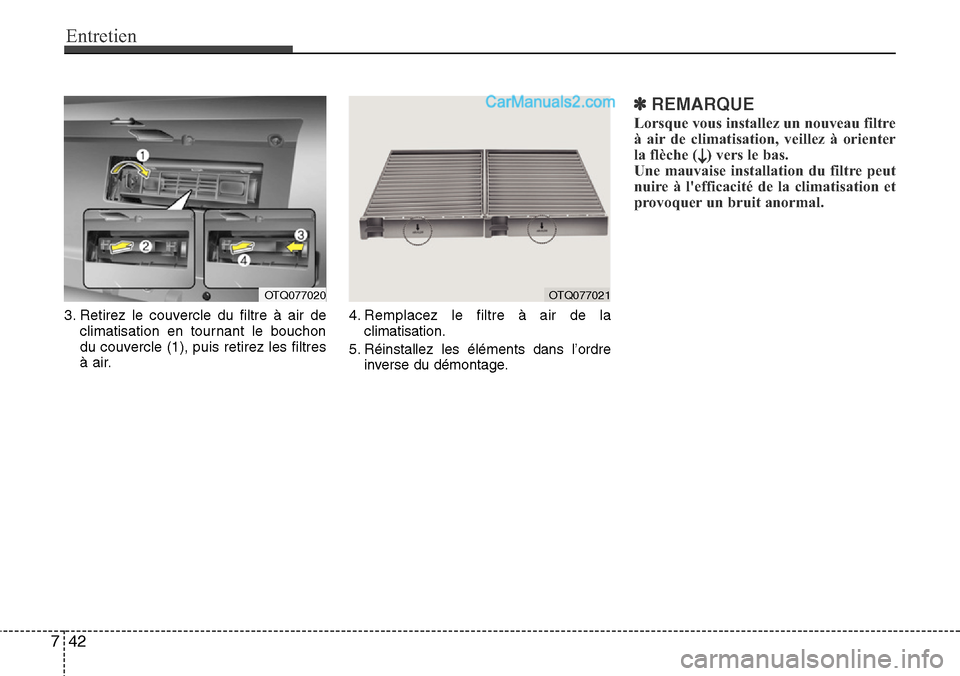

3. Retirez le couvercle du filtre à air de
climatisation en tournant le bouchon
du couvercle (1), puis retirez les filtres
à air.4. Remplacez le filtre à air de la
climatisation.
5. Réinstallez les éléments dans l’ordre
inverse du démontage.
✽REMARQUE
Lorsque vous installez un nouveau filtre
à air de climatisation, veillez à orienter
la flèche (
↓) vers le bas.
Une mauvaise installation du filtre peut
nuire

743
Entretien

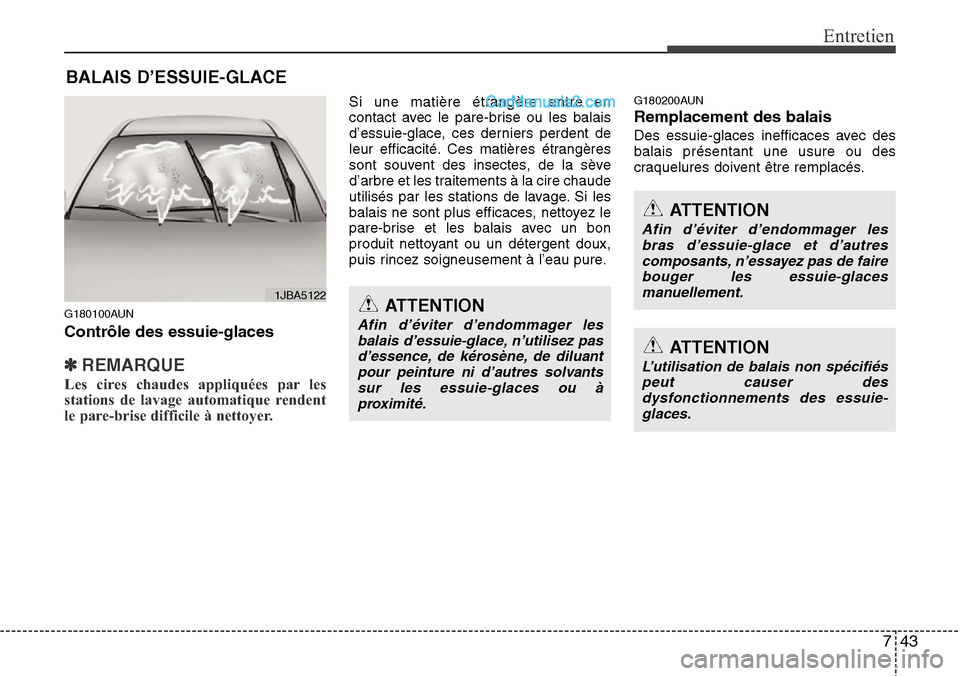

BALAIS D’ESSUIE-GLACE
G180100AUN
Contrôle des essuie-glaces
✽REMARQUE
Les cires chaudes appliquées par les
stations de lavage automatique rendent
le pare-brise difficile à nettoyer.
Si une matière étrangère entre en
contact avec le pare-brise ou les balais
d’essuie-glace, ces derniers perdent de
leur efficacité. Ces matières étrangères
sont souvent des insectes, de la sève
d’arbre et les traitements à la cire chaude
utilisés par les stations de lavage. Si les
balais ne sont plus efficaces, nettoyez le
pare-brise et les balais avec un bon
produit nettoyant ou un détergent doux,
puis rincez soigneusement à l’eau pure.G180200AUN
Remplacement des balais
Des essuie-glaces inefficaces avec des
balais présentant une usure ou des
craquelures doivent être remplacés.
ATTENTION
Afin d’éviter d’endommager les
balais d’essuie-glace, n’utilisez pas
d’essence, de kérosène, de diluant
pour peinture ni d’autres solvants
sur les essuie-glaces ou à
proximité.
ATTENTION
Afin d’éviter d’endommager les
bras d’essuie-glace et d’autres
composants, n’essayez pas de faire
bouger les essuie-glaces
manuellement.
ATTENTION
L’utilisation de balais non spécifiés
peut causer des
dysfonctionnements des essuie-
glaces.
1JBA5122

Entretien
44 7
G180201ATQ

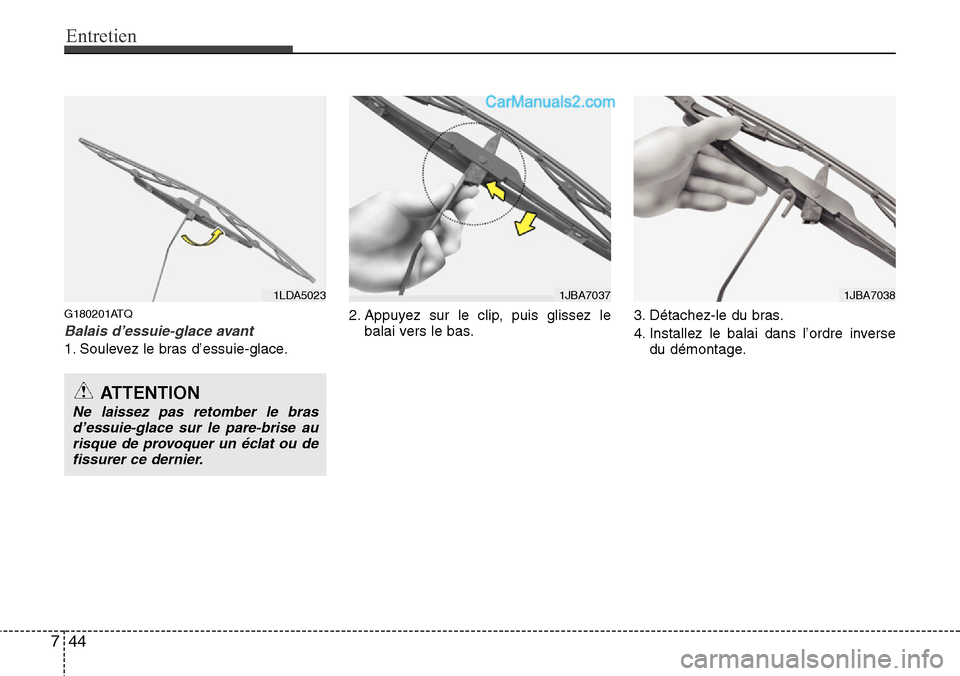

Balais d’essuie-glace avant
1. Soulevez le bras d’essuie-glace.2. Appuyez sur le clip, puis glissez le
balai vers le bas.3. Détachez-le du bras.
4. Installez le balai dans l’ordre inverse
du démontage.
ATTENTION
Ne laissez pas retomber le bras
d’essuie-glace sur le pare-brise au
risque de provoquer un éclat ou de
fissurer ce dernier.
1LDA50231JBA70381JBA7037

745
Entretien
G180202AFD

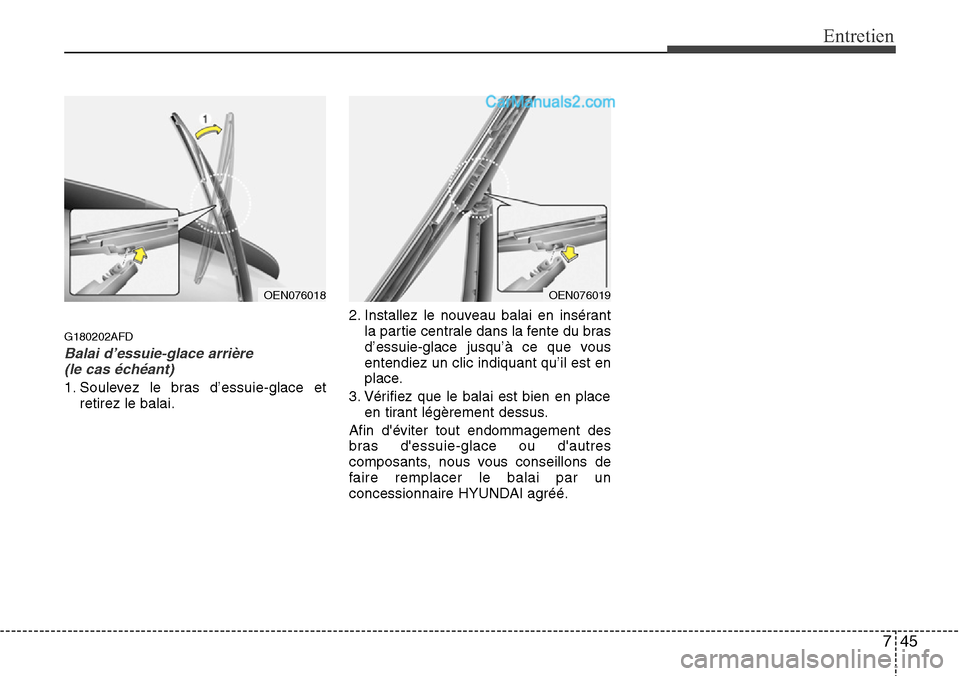

Balai d’essuie-glace arrière
(le cas échéant)
1. Soulevez le bras d’essuie-glace et
retirez le balai.2. Installez le nouveau balai en insérant
la partie centrale dans la fente du bras
d’essuie-glace jusqu’à ce que vous
entendiez un clic indiquant qu’il est en
place.
3. Vérifiez que le balai est bien en place
en tirant légèrement dessus.
Afin d'éviter tout endommagement des
bras d'essuie-glace ou d'autres
composants, nous vous conseillons de
faire remplacer le balai par un
concessionnaire HYUNDAI agréé.
OEN076018OEN076019

Entretien
46 7

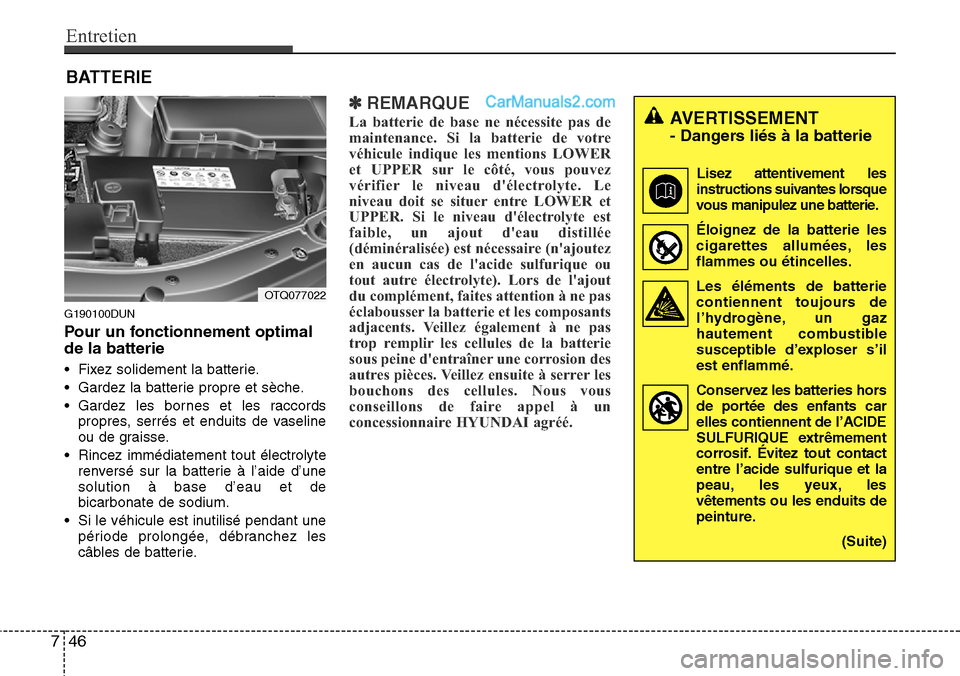

BATTERIE
G190100DUN
Pour un fonctionnement optimal
de la batterie
• Fixez solidement la batterie.
• Gardez la batterie propre et sèche.
• Gardez les bornes et les raccords
propres, serrés et enduits de vaseline
ou de graisse.
• Rincez immédiatement tout électrolyte
renversé sur la batterie à l’aide d’une
solution à base d’eau et de
bicarbonate de sodium.
• Si le véhicule est inutilisé pendant une
période prolongée, débranchez les
câbles de batterie.
✽REMARQUE
La batterie de base ne nécessite pas de
maintenance. Si la batterie de votre
véhicule indique les mentions LOWER
et UPPER sur le côté, vous pouvez
vérifier le niveau d'électrolyte. Le
niveau doit se situer entre LOWER et
UPPER. Si le niveau d'électrolyte est
faible, un ajout d'eau distillée
(déminéralisée) est nécessaire (n'ajoutez
en aucun cas de l'acide sulfurique ou
tout autre électrolyte). Lors de l'ajout
du complément, faites attention à ne pas
éclabousser la batterie et les composants
adjacents. Veillez également à ne pas
trop remplir les cellules de la batterie
sous peine d'entraîner une corrosion des
autres pièces. Veillez ensuite à serrer les
bouchons des cellules. Nous vous
conseillons de faire appel à un
concessionnaire HYUNDAI agréé.
OTQ077022
AVERTISSEMENT
- Dangers liés à la batterie
Lisez attentivement les
instructions suivantes lorsque
vous manipulez une batterie.
Éloignez de la batterie les
cigarettes allumées, les
flammes ou étincelles.
Les éléments de batterie
contiennent toujours de
l’hydrogène, un gaz
hautement combustible
susceptible d’exploser s’il
est enflammé.
Conservez les batteries hors
de portée des enfants car
elles contiennent de l’ACIDE
SULFURIQUE extrêmement
corrosif. Évitez tout contact
entre l’acide sulfurique et la
peau, les yeux, les
vêtements ou les enduits de
peinture.
(Suite)
