2013 Hyundai H-1 (Grand Starex) Manuel du propriétaire (in French)

Conduire votre véhicule
8 5
E040101AUN

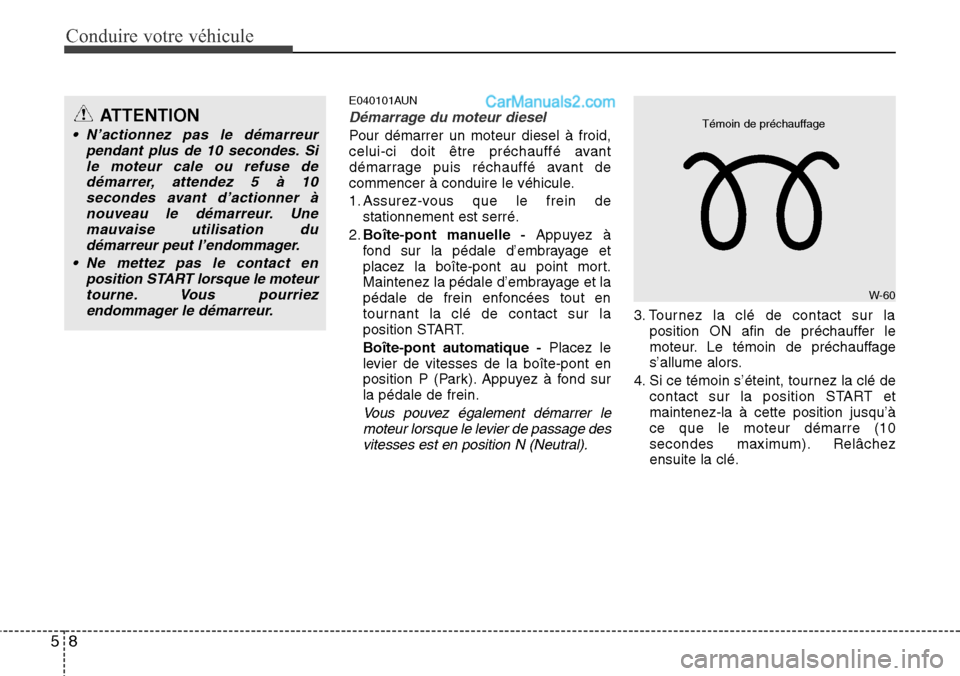

Démarrage du moteur diesel
Pour démarrer un moteur diesel à froid,
celui-ci doit être préchauffé avant
démarrage puis réchauffé avant de
commencer à conduire le véhicule.
1. Assurez-vous que le frein de
stationnement est serré.
2.Boîte-pont manuelle -Appuyez à
fond sur la pédale d’embrayage et
placez la boîte-pont au point mort.
Maintenez la pédale d’embrayage et la
pédale de frein enfoncées tout en
tournant la clé de contact sur la
position START.
Boîte-pont automatique - Placez le
levier de vitesses de la boîte-pont en
position P (Park). Appuyez à fond sur
la pédale de frein.
Vous pouvez également démarrer le
moteur lorsque le levier de passage des
vitesses est en position N (Neutral).
3. Tournez la clé de contact sur la
position ON afin de préchauffer le
moteur. Le témoin de préchauffage
s’allume alors.
4. Si ce témoin s’éteint, tournez la clé de
contact sur la position START et
maintenez-la à cette position jusqu’à
ce que le moteur démarre (10
secondes maximum). Relâchez
ensuite la clé.
ATTENTION
• N’actionnez pas le démarreur
pendant plus de 10 secondes. Si
le moteur cale ou refuse de
démarrer, attendez 5 à 10
secondes avant d’actionner à
nouveau le démarreur. Une
mauvaise utilisation du
démarreur peut l’endommager.
• Ne mettez pas le contact en
position START lorsque le moteur
tourne. Vous pourriez
endommager le démarreur.
W-60
Témoin de préchauffage

59
Conduire votre véhicule

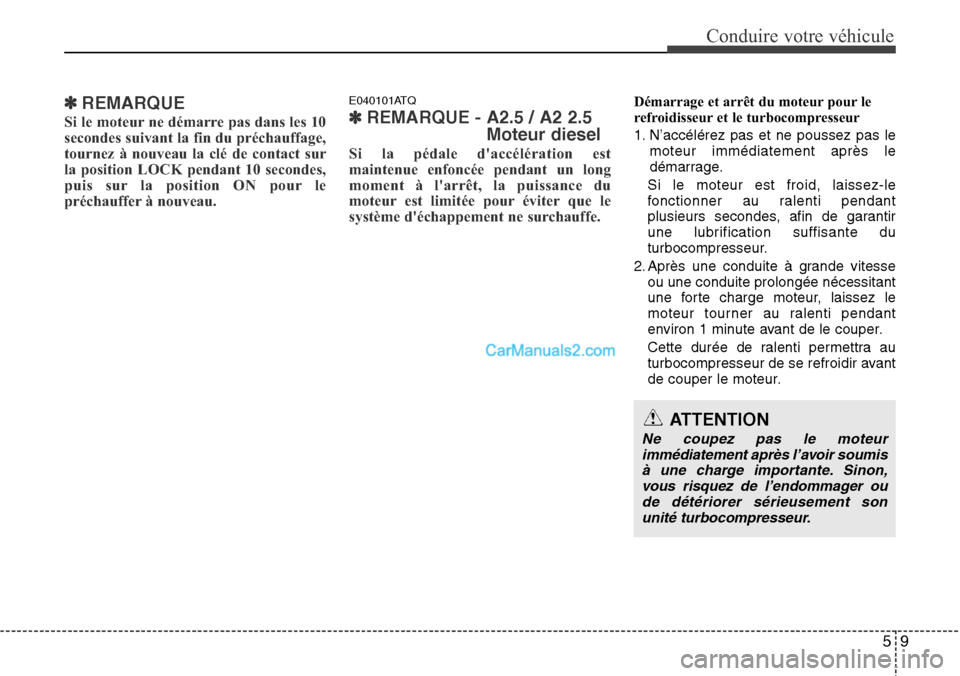

✽ REMARQUE
Si le moteur ne démarre pas dans les 10
secondes suivant la fin du préchauffage,
tournez à nouveau la clé de contact sur
la position LOCK pendant 10 secondes,
puis sur la position ON pour le
préchauffer à nouveau.
E040101ATQ
✽ REMARQUE - A2.5 / A2 2.5
Moteur diesel
Si la pédale d'accélération est
maintenue enfoncée pendant un long
moment à l'arrêt, la puissance du
moteur est limitée pour éviter que le
système d'échappement ne surchauffe.
Démarrage et arrêt du moteur pour le
refroidisseur et le turbocompresseur
1. N’accélérez pas et ne poussez pas le
moteur immédiatement après le
démarrage.
Si le moteur est froid, laissez-le
fonctionner au ralenti pendant
plusieurs secondes, afin de garantir
une lubrification suffisante du
turbocompresseur.
2. Après une conduite à grande vitesse
ou une conduite prolongée nécessitant
une forte charge moteur, laissez le
moteur tourner au ralenti pendant
environ 1 minute avant de le couper.
Cette durée de ralenti permettra au
turbocompresseur de se refroidir avant
de couper le moteur.
ATTENTION
Ne coupez pas le moteur
immédiatement après l’avoir soumis
à une charge importante. Sinon,
vous risquez de l’endommager ou
de détériorer sérieusement son
unité turbocompresseur.

Conduire votre véhicule
10 5
E050100BTQ
Fonctionnement de la boîte de
vitesses manuelle
La boîte de vitesses est à 5(ou 6, le cas
échéant) rapports.
La grille de passage des vitesses est
indiquée sur le pommeau du levier de
vitesses. La boîte de vitesses est
synchronisée sur tous les rapports
(marche avant) pour faciliter la montée de
rapport et le rétrogradage.
Appuyez à fond sur la pédale d’embrayage
tout en changeant de vitesse, puis
relâchez-la lentement.
Si votre véhicule est équipé d'un
commutateur de verrouillage d'allumage,
le moteur ne démarre pas si vous
n'appuyez pas sur la pédale
d'embrayage.(le cas échéant)
Avant de passer en marche arrière (R),
ramenez le levier de vitesses au point
mort. Assurez-vous que le véhicule est à
l’arrêt avant de passer la position R
(marche arrière).
Le régime du moteur ne doit jamais
atteindre le niveau de la zone rouge du
compte-tours (tr/min).
• Par temps froid, le changement de
vitesse peut s'avérer plus difficile tant
que l'huile de boîte de vitesse n'est pas
à température idéale de
fonctionnement. Cette situation est
normale et ne présente aucun danger
pour la boîte de vitesses.
BOÎTE MANUELLE (LE CAS ÉCHÉANT)
ATTENTION
• Lorsque vous passez de la
cinquième vitesse à la quatrième,
veillez à ne pas déplacer par
inadvertance le levier de vitesses
latéralement, au point
d’enclencher la deuxième vitesse.
Un rétrogradage aussi brutal peut
occasionner une augmentation
du régime moteur qui emmènerait
l’aiguille du compte-tours dans la
zone rouge. Un tel surrégime est
susceptible d’endommager le
moteur.
• Ne rétrogradez pas de plus de
deux vitesses à la fois et ne
rétrogradez pas lorsque le régime
moteur est élevé (5 000 tr/min ou
plus). Une telle rétrogradation
risque d'endommager le moteur,
l'embrayage et la boîte.
■Type A
■Type B
N
OTQ057004/OCM050003 Il est possible d’actionner le levier de
vitesses sans tirer sur la bague (1).
La bague (1) doit être soulevée tout en
actionnant le levier de vitesses.
N

511
Conduire votre véhicule

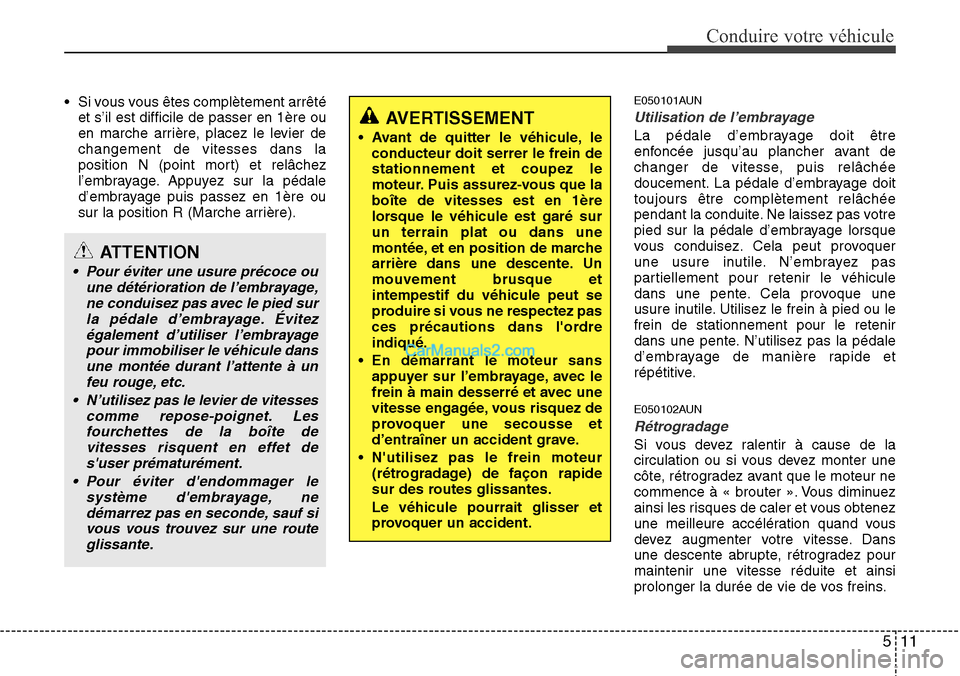

• Si vous vous êtes complètement arrêté
et s’il est difficile de passer en 1ère ou
en marche arrière, placez le levier de
changement de vitesses dans la
position N (point mort) et relâchez
l’embrayage. Appuyez sur la pédale
d’embrayage puis passez en 1ère ou
sur la position R (Marche arrière).E050101AUN
Utilisation de l’embrayage
La pédale d’embrayage doit être
enfoncée jusqu’au plancher avant de
changer de vitesse, puis relâchée
doucement. La pédale d’embrayage doit
toujours être complètement relâchée
pendant la conduite. Ne laissez pas votre
pied sur la pédale d’embrayage lorsque
vous conduisez. Cela peut provoquer
une usure inutile. N’embrayez pas
partiellement pour retenir le véhicule
dans une pente. Cela provoque une
usure inutile. Utilisez le frein à pied ou le
frein de stationnement pour le retenir
dans une pente. N’utilisez pas la pédale
d’embrayage de manière rapide et
répétitive.
E050102AUN
Rétrogradage
Si vous devez ralentir à cause de la
circulation ou si vous devez monter une
côte, rétrogradez avant que le moteur ne
commence à « brouter ». Vous diminuez
ainsi les risques de caler et vous obtenez
une meilleure accélération quand vous
devez augmenter votre vitesse. Dans
une descente abrupte, rétrogradez pour
maintenir une vitesse réduite et ainsi
prolonger la durée de vie de vos freins.
AVERTISSEMENT
• Avant de quitter le véhicule, le
conducteur doit serrer le frein de
stationnement et coupez le
moteur. Puis assurez-vous que la
boîte de vitesses est en 1ère
lorsque le véhicule est garé sur
un terrain plat ou dans une
montée, et en position de marche
arrière dans une descente. Un
mouvement brusque et
intempestif du véhicule peut se
produire si vous ne respectez pas
ces précautions dans l'ordre
indiqué.
• En démarrant le moteur sans
appuyer sur l’embrayage, avec le
frein à main desserré et avec une
vitesse engagée, vous risquez de
provoquer une secousse et
d’entraîner un accident grave.
• N'utilisez pas le frein moteur
(rétrogradage) de façon rapide
sur des routes glissantes.
Le véhicule pourrait glisser et
provoquer un accident.
ATTENTION
• Pour éviter une usure précoce ou
une détérioration de l’embrayage,
ne conduisez pas avec le pied sur
la pédale d’embrayage. Évitez
également d’utiliser l’embrayage
pour immobiliser le véhicule dans
une montée durant l’attente à un
feu rouge, etc.
• N’utilisez pas le levier de vitesses
comme repose-poignet. Les
fourchettes de la boîte de
vitesses risquent en effet de
s'user prématurément.
• Pour éviter d'endommager le
système d'embrayage, ne
démarrez pas en seconde, sauf si
vous vous trouvez sur une route
glissante.

Conduire votre véhicule
12 5
E050200AUN

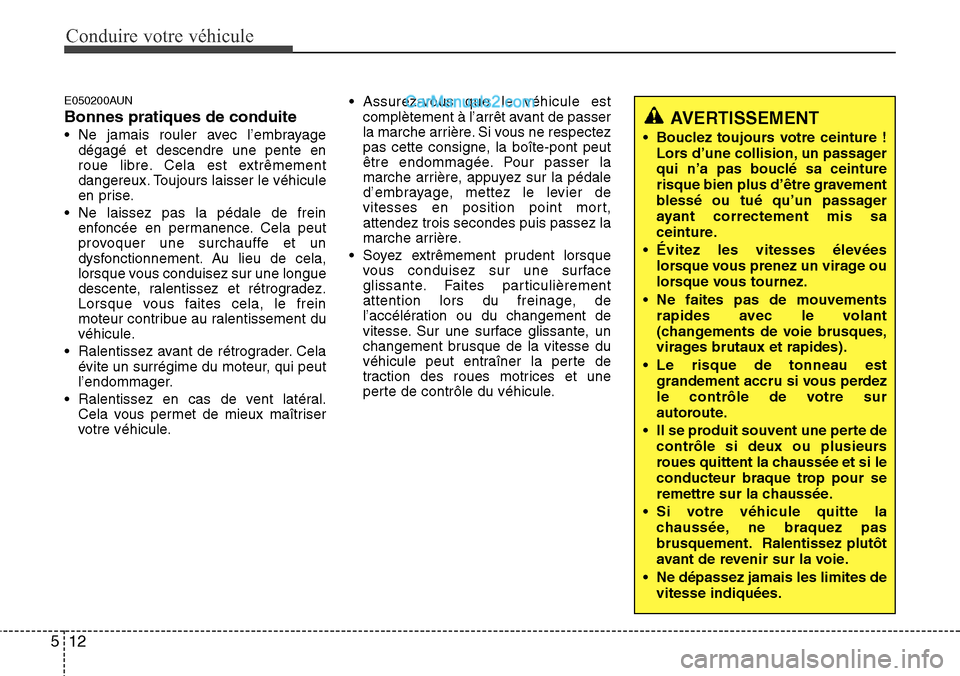

Bonnes pratiques de conduite
• Ne jamais rouler avec l’embrayage
dégagé et descendre une pente en
roue libre. Cela est extrêmement
dangereux. Toujours laisser le véhicule
en prise.
• Ne laissez pas la pédale de frein
enfoncée en permanence. Cela peut
provoquer une surchauffe et un
dysfonctionnement. Au lieu de cela,
lorsque vous conduisez sur une longue
descente, ralentissez et rétrogradez.
Lorsque vous faites cela, le frein
moteur contribue au ralentissement du
véhicule.
• Ralentissez avant de rétrograder. Cela
évite un surrégime du moteur, qui peut
l’endommager.
• Ralentissez en cas de vent latéral.
Cela vous permet de mieux maîtriser
votre véhicule.• Assurez-vous que le véhicule est
complètement à l’arrêt avant de passer
la marche arrière. Si vous ne respectez
pas cette consigne, la boîte-pont peut
être endommagée. Pour passer la
marche arrière, appuyez sur la pédale
d’embrayage, mettez le levier de
vitesses en position point mort,
attendez trois secondes puis passez la
marche arrière.
• Soyez extrêmement prudent lorsque
vous conduisez sur une surface
glissante. Faites particulièrement
attention lors du freinage, de
l’accélération ou du changement de
vitesse. Sur une surface glissante, un
changement brusque de la vitesse du
véhicule peut entraîner la perte de
traction des roues motrices et une
perte de contrôle du véhicule.AVERTISSEMENT
• Bouclez toujours votre ceinture !
Lors d’une collision, un passager
qui n’a pas bouclé sa ceinture
risque bien plus d’être gravement
blessé ou tué qu’un passager
ayant correctement mis sa
ceinture.
• Évitez les vitesses élevées
lorsque vous prenez un virage ou
lorsque vous tournez.
• Ne faites pas de mouvements
rapides avec le volant
(changements de voie brusques,
virages brutaux et rapides).
• Le risque de tonneau est
grandement accru si vous perdez
le contrôle de votre sur
autoroute.
• Il se produit souvent une perte de
contrôle si deux ou plusieurs
roues quittent la chaussée et si le
conducteur braque trop pour se
remettre sur la chaussée.
• Si votre véhicule quitte la
chaussée, ne braquez pas
brusquement. Ralentissez plutôt
avant de revenir sur la voie.
• Ne dépassez jamais les limites de
vitesse indiquées.

513
Conduire votre véhicule
E060000AEN

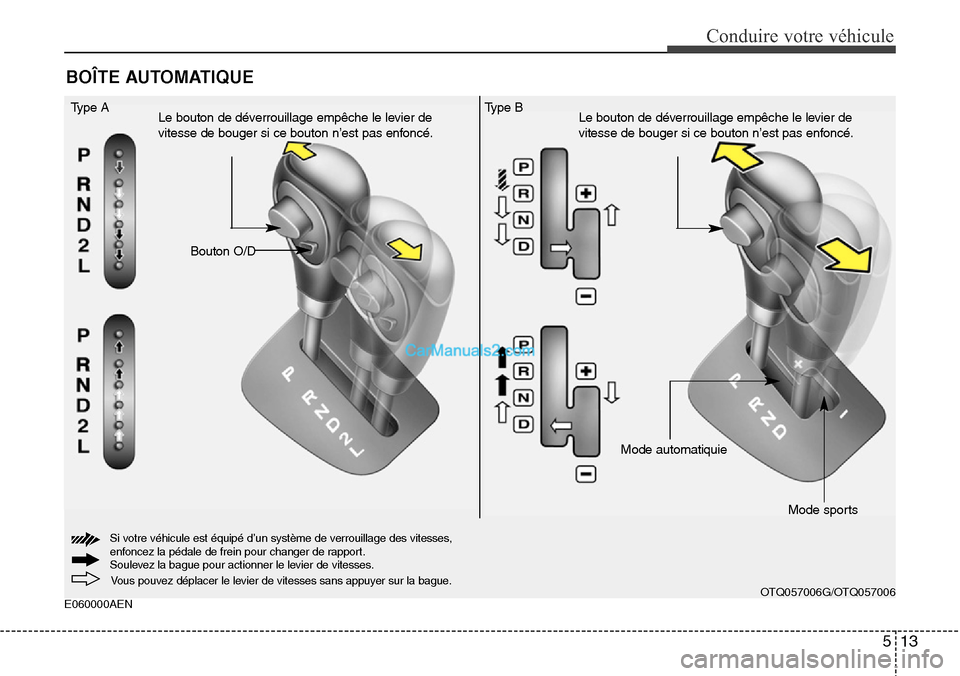

BOÎTE AUTOMATIQUE
Bouton O/D Type A
Le bouton de déverrouillage empêche le levier de
vitesse de bouger si ce bouton n’est pas enfoncé.Le bouton de déverrouillage empêche le levier de
vitesse de bouger si ce bouton n’est pas enfoncé.
Mode automatiquie
Mode sports
OTQ057006G/OTQ057006
Type B
Vous pouvez déplacer le levier de vitesses sans appuyer sur la bague.
Si votre véhicule est équipé d’un système de verrouillage des vitesses,
enfoncez la pédale de frein pour changer de rapport.
Soulevez la bague pour actionner le levier de vitesses.

Conduire votre véhicule
14 5

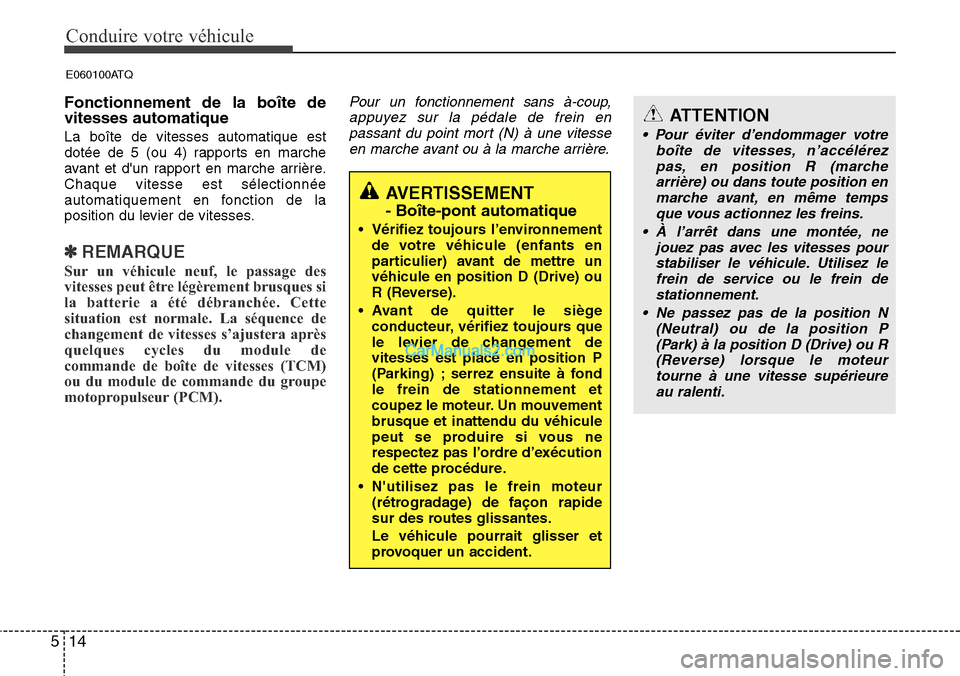

Fonctionnement de la boîte de
vitesses automatique
La boîte de vitesses automatique est
dotée de 5 (ou 4) rapports en marche
avant et d'un rapport en marche arrière.
Chaque vitesse est sélectionnée
automatiquement en fonction de la
position du levier de vitesses.
✽REMARQUE
Sur un véhicule neuf, le passage des
vitesses peut être légèrement brusques si
la batterie a été débranchée. Cette
situation est normale. La séquence de
changement de vitesses s’ajustera après
quelques cycles du module de
commande de boîte de vitesses (TCM)
ou du module de commande du groupe
motopropulseur (PCM).
Pour un fonctionnement sans à-coup,
appuyez sur la pédale de frein en
passant du point mort (N) à une vitesse
en marche avant ou à la marche arrière.
E060100ATQ
AVERTISSEMENT
- Boîte-pont automatique
• Vérifiez toujours l’environnement
de votre véhicule (enfants en
particulier) avant de mettre un
véhicule en position D (Drive) ou
R (Reverse).
• Avant de quitter le siège
conducteur, vérifiez toujours que
le levier de changement de
vitesses est placé en position P
(Parking) ; serrez ensuite à fond
le frein de stationnement et
coupez le moteur. Un mouvement
brusque et inattendu du véhicule
peut se produire si vous ne
respectez pas l’ordre d’exécution
de cette procédure.
• N'utilisez pas le frein moteur
(rétrogradage) de façon rapide
sur des routes glissantes.
Le véhicule pourrait glisser et
provoquer un accident.
ATTENTION
• Pour éviter d’endommager votre
boîte de vitesses, n’accélérez
pas, en position R (marche
arrière) ou dans toute position en
marche avant, en même temps
que vous actionnez les freins.
• À l’arrêt dans une montée, ne
jouez pas avec les vitesses pour
stabiliser le véhicule. Utilisez le
frein de service ou le frein de
stationnement.
• Ne passez pas de la position N
(Neutral) ou de la position P
(Park) à la position D (Drive) ou R
(Reverse) lorsque le moteur
tourne à une vitesse supérieure
au ralenti.

515
Conduire votre véhicule

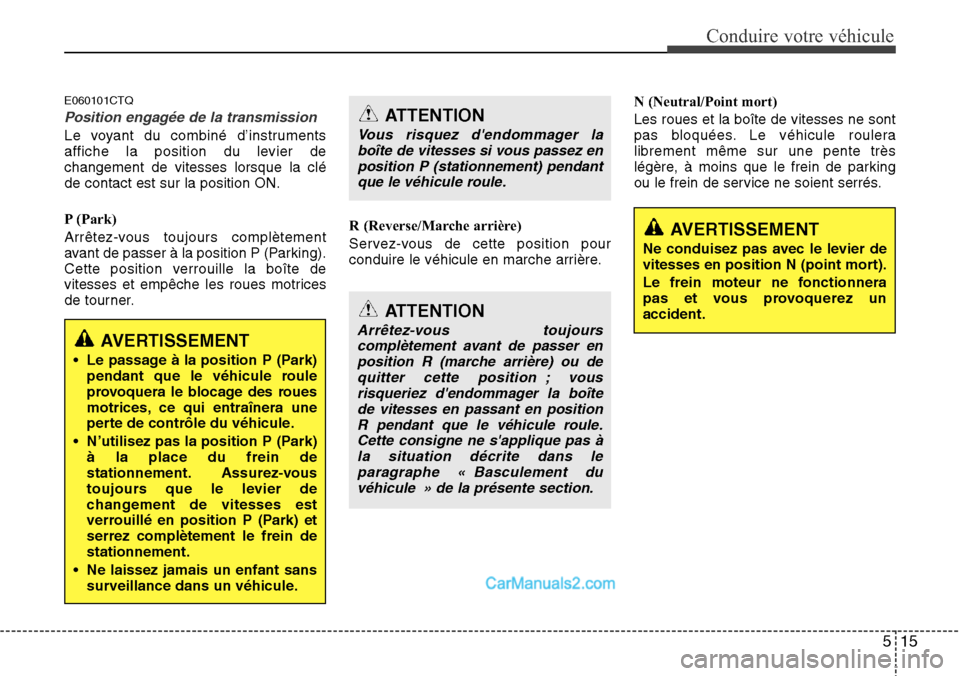

E060101CTQ
Position engagée de la transmission
Le voyant du combiné d’instruments
affiche la position du levier de
changement de vitesses lorsque la clé
de contact est sur la position ON.
P (Park)
Arrêtez-vous toujours complètement
avant de passer à la position P (Parking).
Cette position verrouille la boîte de
vitesses et empêche les roues motrices
de tourner.R (Reverse/Marche arrière)
Servez-vous de cette position pour
conduire le véhicule en marche arrière.N (Neutral/Point mort)
Les roues et la boîte de vitesses ne sont
pas bloquées. Le véhicule roulera
librement même sur une pente très
légère, à moins que le frein de parking
ou le frein de service ne soient serrés.
ATTENTION
Vous risquez d'endommager la
boîte de vitesses si vous passez en
position P (stationnement) pendant
que le véhicule roule.
ATTENTION
Arrêtez-vous toujours
complètement avant de passer en
position R (marche arrière) ou de
quitter cette position ; vous
risqueriez d'endommager la boîte
de vitesses en passant en position
R pendant que le véhicule roule.
Cette consigne ne s'applique pas à
la situation décrite dans le
paragraphe « Basculement du
véhicule » de la présente section.AVERTISSEMENT
• Le passage à la position P (Park)
pendant que le véhicule roule
provoquera le blocage des roues
motrices, ce qui entraînera une
perte de contrôle du véhicule.
• N’utilisez pas la position P (Park)
à la place du frein de
stationnement. Assurez-vous
toujours que le levier de
changement de vitesses est
verrouillé en position P (Park) et
serrez complètement le frein de
stationnement.
• Ne laissez jamais un enfant sans
surveillance dans un véhicule.
AVERTISSEMENT
Ne conduisez pas avec le levier de
vitesses en position N (point mort).
Le frein moteur ne fonctionnera
pas et vous provoquerez un
accident.
