2013 Hyundai H-1 (Grand Starex) Manuel du propriétaire (in French)

Que faire en cas d’urgence
2 6

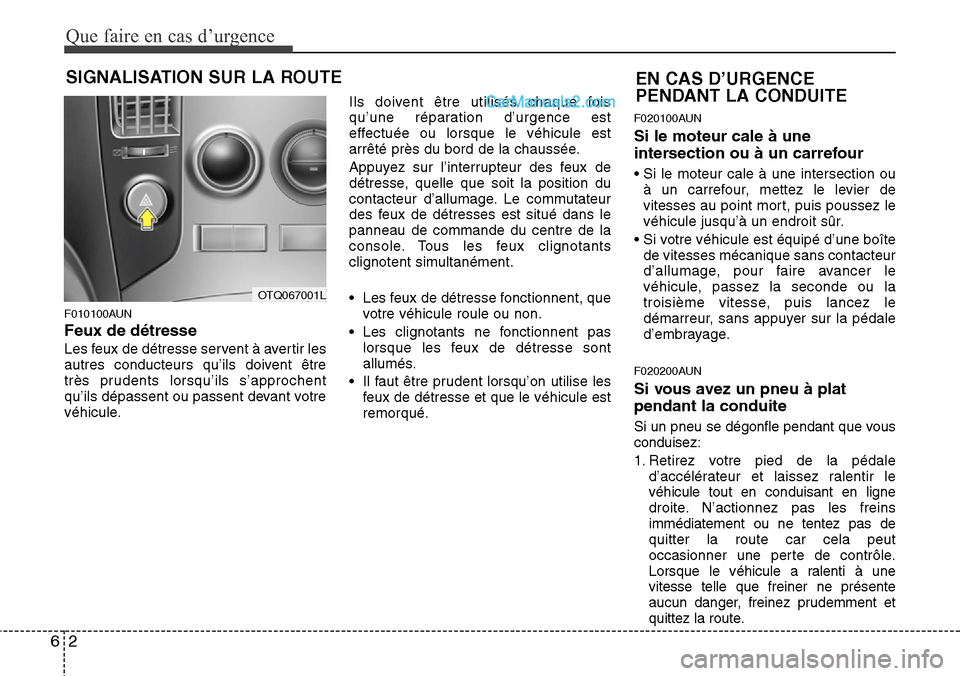

SIGNALISATION SUR LA ROUTE
F010100AUN
Feux de détresse
Les feux de détresse servent à avertir les
autres conducteurs qu’ils doivent être
très prudents lorsqu’ils s’approchent
qu’ils dépassent ou passent devant votre
véhicule.Ils doivent être utilisés chaque fois
qu’une réparation d’urgence est
effectuée ou lorsque le véhicule est
arrêté près du bord de la chaussée.
Appuyez sur l’interrupteur des feux de
détresse, quelle que soit la position du
contacteur d’allumage. Le commutateur
des feux de détresses est situé dans le
panneau de commande du centre de la
console. Tous les feux clignotants
clignotent simultanément.
• Les feux de détresse fonctionnent, que
votre véhicule roule ou non.
• Les clignotants ne fonctionnent pas
lorsque les feux de détresse sont
allumés.
• Il faut être prudent lorsqu’on utilise les
feux de détresse et que le véhicule est
remorqué.
F020100AUN
Si le moteur cale à une
intersection ou à un carrefour
• Si le moteur cale à une intersection ou
à un carrefour, mettez le levier de
vitesses au point mort, puis poussez le
véhicule jusqu’à un endroit sûr.
• Si votre véhicule est équipé d’une boîte
de vitesses mécanique sans contacteur
d’allumage, pour faire avancer le
véhicule, passez la seconde ou la
troisième vitesse, puis lancez le
démarreur, sans appuyer sur la pédale
d’embrayage.
F020200AUN
Si vous avez un pneu à plat
pendant la conduite
Si un pneu se dégonfle pendant que vous
conduisez:
1. Retirez votre pied de la pédale
d’accélérateur et laissez ralentir le
véhicule tout en conduisant en ligne
droite. N’actionnez pas les freins
immédiatement ou ne tentez pas de
quitter la route car cela peut
occasionner une perte de contrôle.
Lorsque le véhicule a ralenti à une
vitesse telle que freiner ne présente
aucun danger, freinez prudemment et
quittez la route.
EN CAS D’URGENCE
PENDANT LA CONDUITE
OTQ067001L

63
Que faire en cas d’urgence

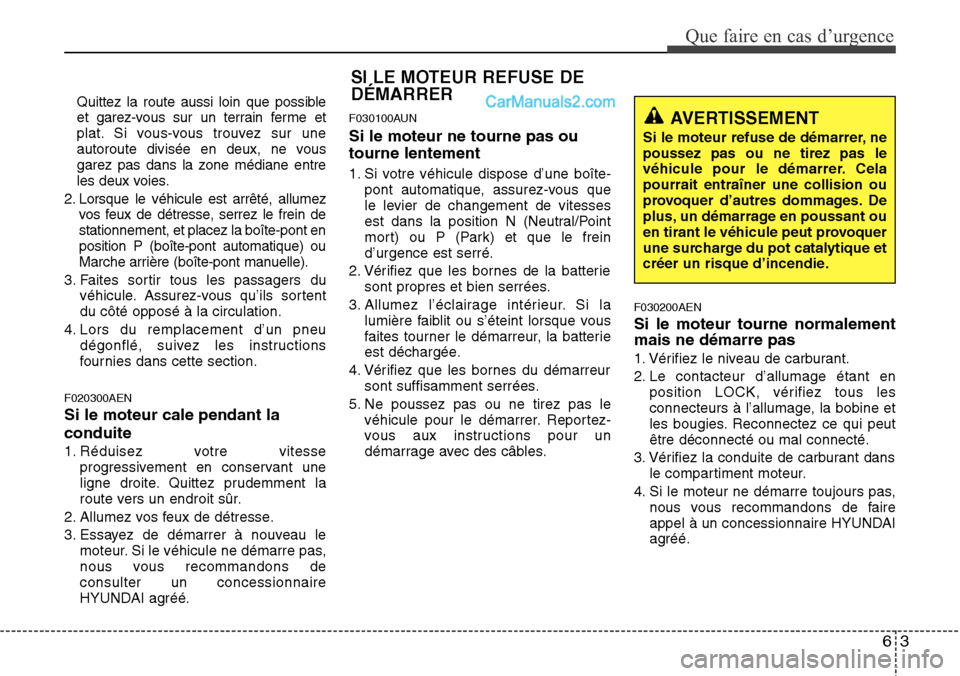

Quittez la route aussi loin que possible
et garez-vous sur un terrain ferme et
plat. Si vous-vous trouvez sur une
autoroute divisée en deux, ne vous
garez pas dans la zone médiane entre
les deux voies.
2. Lorsque le véhicule est arrêté, allumez
vos feux de détresse, serrez le frein de
stationnement, et placez la boîte-pont en
position P (boîte-pont automatique) ou
Marche arrière (boîte-pont manuelle).
3. Faites sortir tous les passagers du
véhicule. Assurez-vous qu’ils sortent
du côté opposé à la circulation.
4. Lors du remplacement d’un pneu
dégonflé, suivez les instructions
fournies dans cette section.
F020300AEN
Si le moteur cale pendant la
conduite
1. Réduisez votre vitesse
progressivement en conservant une
ligne droite. Quittez prudemment la
route vers un endroit sûr.
2. Allumez vos feux de détresse.
3. Essayez de démarrer à nouveau le
moteur. Si le véhicule ne démarre pas,
nous vous recommandons de
consulter un concessionnaire
HYUNDAI agréé.
F030100AUN
Si le moteur ne tourne pas ou
tourne lentement
1. Si votre véhicule dispose d’une boîte-
pont automatique, assurez-vous que
le levier de changement de vitesses
est dans la position N (Neutral/Point
mort) ou P (Park) et que le frein
d’urgence est serré.
2. Vérifiez que les bornes de la batterie
sont propres et bien serrées.
3. Allumez l’éclairage intérieur. Si la
lumière faiblit ou s’éteint lorsque vous
faites tourner le démarreur, la batterie
est déchargée.
4. Vérifiez que les bornes du démarreur
sont suffisamment serrées.
5. Ne poussez pas ou ne tirez pas le
véhicule pour le démarrer. Reportez-
vous aux instructions pour un
démarrage avec des câbles.
F030200AEN
Si le moteur tourne normalement
mais ne démarre pas
1. Vérifiez le niveau de carburant.
2. Le contacteur d’allumage étant en
position LOCK, vérifiez tous les
connecteurs à l’allumage, la bobine et
les bougies. Reconnectez ce qui peut
être déconnecté ou mal connecté.
3. Vérifiez la conduite de carburant dans
le compartiment moteur.
4. Si le moteur ne démarre toujours pas,
nous vous recommandons de faire
appel à un concessionnaire HYUNDAI
agréé.
SI LE MOTEUR REFUSE DE
DÉMARRER
AVERTISSEMENT
Si le moteur refuse de démarrer, ne
poussez pas ou ne tirez pas le
véhicule pour le démarrer. Cela
pourrait entraîner une collision ou
provoquer d’autres dommages. De
plus, un démarrage en poussant ou
en tirant le véhicule peut provoquer
une surcharge du pot catalytique et
créer un risque d’incendie.

Que faire en cas d’urgence
4 6

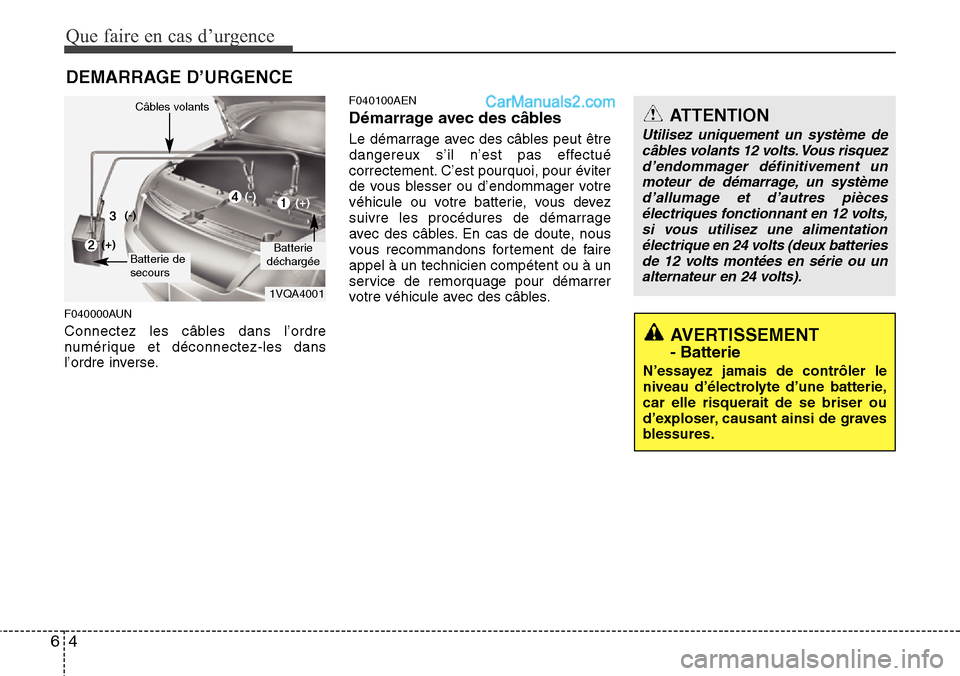

DEMARRAGE D’URGENCE
F040000AUN
Connectez les câbles dans l’ordre
numérique et déconnectez-les dans
l’ordre inverse.
F040100AEN
Démarrage avec des câbles
Le démarrage avec des câbles peut être
dangereux s’il n’est pas effectué
correctement. C’est pourquoi, pour éviter
de vous blesser ou d’endommager votre
véhicule ou votre batterie, vous devez
suivre les procédures de démarrage
avec des câbles. En cas de doute, nous
vous recommandons fortement de faire
appel à un technicien compétent ou à un
service de remorquage pour démarrer
votre véhicule avec des câbles.
1VQA4001
Batterie
déchargée
Câbles volants
Batterie de
secours
(-)
(+)
(+)(-)
ATTENTION
Utilisez uniquement un système de
câbles volants 12 volts. Vous risquez
d’endommager définitivement un
moteur de démarrage, un système
d’allumage et d’autres pièces
électriques fonctionnant en 12 volts,
si vous utilisez une alimentation
électrique en 24 volts (deux batteries
de 12 volts montées en série ou un
alternateur en 24 volts).
AVERTISSEMENT
- Batterie
N’essayez jamais de contrôler le
niveau d’électrolyte d’une batterie,
car elle risquerait de se briser ou
d’exploser, causant ainsi de graves
blessures.

65
Que faire en cas d’urgence

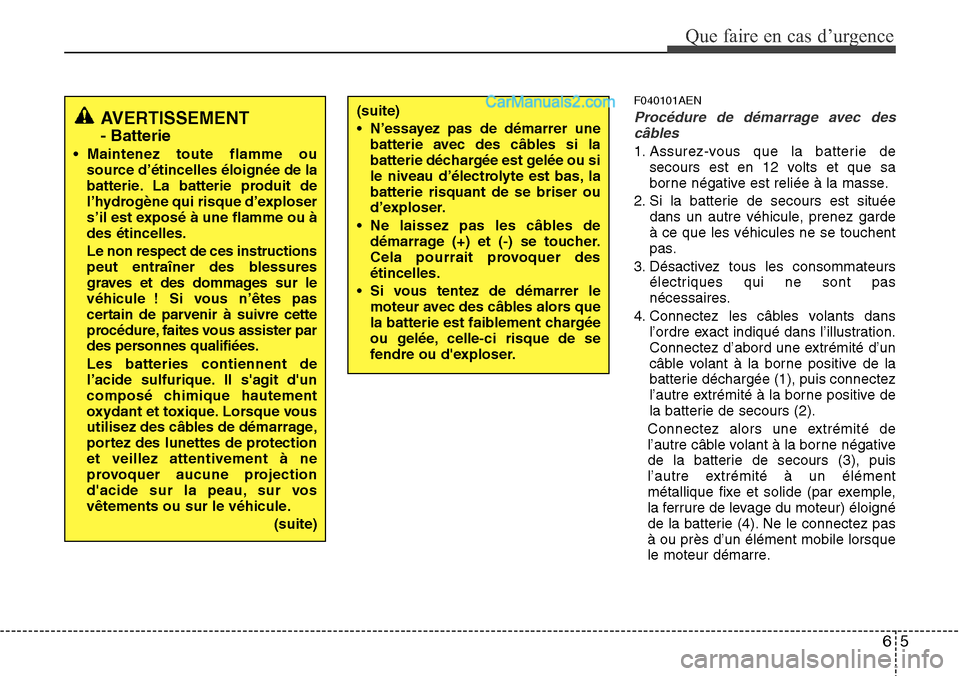

F040101AEN
Procédure de démarrage avec des
câbles
1. Assurez-vous que la batterie de
secours est en 12 volts et que sa
borne négative est reliée à la masse.
2. Si la batterie de secours est située
dans un autre véhicule, prenez garde
à ce que les véhicules ne se touchent
pas.
3. Désactivez tous les consommateurs
électriques qui ne sont pas
nécessaires.
4. Connectez les câbles volants dans
l’ordre exact indiqué dans l’illustration.
Connectez d’abord une extrémité d’un
câble volant à la borne positive de la
batterie déchargée (1), puis connectez
l’autre extrémité à la borne positive de
la batterie de secours (2).
Connectez alors une extrémité de
l’autre câble volant à la borne négative
de la batterie de secours (3), puis
l’autre extrémité à un élément
métallique fixe et solide (par exemple,
la ferrure de levage du moteur) éloigné
de la batterie (4). Ne le connectez pas
à ou près d’un élément mobile lorsque
le moteur démarre.
AVERTISSEMENT
- Batterie
• Maintenez toute flamme ou
source d’étincelles éloignée de la
batterie. La batterie produit de
l’hydrogène qui risque d’exploser
s’il est exposé à une flamme ou à
des étincelles.
Le non respect de ces instructions
peut entraîner des blessures
graves et des dommages sur le
véhicule ! Si vous n’êtes pas
certain de parvenir à suivre cette
procédure, faites vous assister par
des personnes qualifiées.
Les batteries contiennent de
l’acide sulfurique. Il s'agit d'un
composé chimique hautement
oxydant et toxique. Lorsque vous
utilisez des câbles de démarrage,
portez des lunettes de protection
et veillez attentivement à ne
provoquer aucune projection
d'acide sur la peau, sur vos
vêtements ou sur le véhicule.
(suite)
(suite)
• N’essayez pas de démarrer une
batterie avec des câbles si la
batterie déchargée est gelée ou si
le niveau d’électrolyte est bas, la
batterie risquant de se briser ou
d’exploser.
• Ne laissez pas les câbles de
démarrage (+) et (-) se toucher.
Cela pourrait provoquer des
étincelles.
• Si vous tentez de démarrer le
moteur avec des câbles alors que
la batterie est faiblement chargée
ou gelée, celle-ci risque de se
fendre ou d'exploser.

Que faire en cas d’urgence
6 6

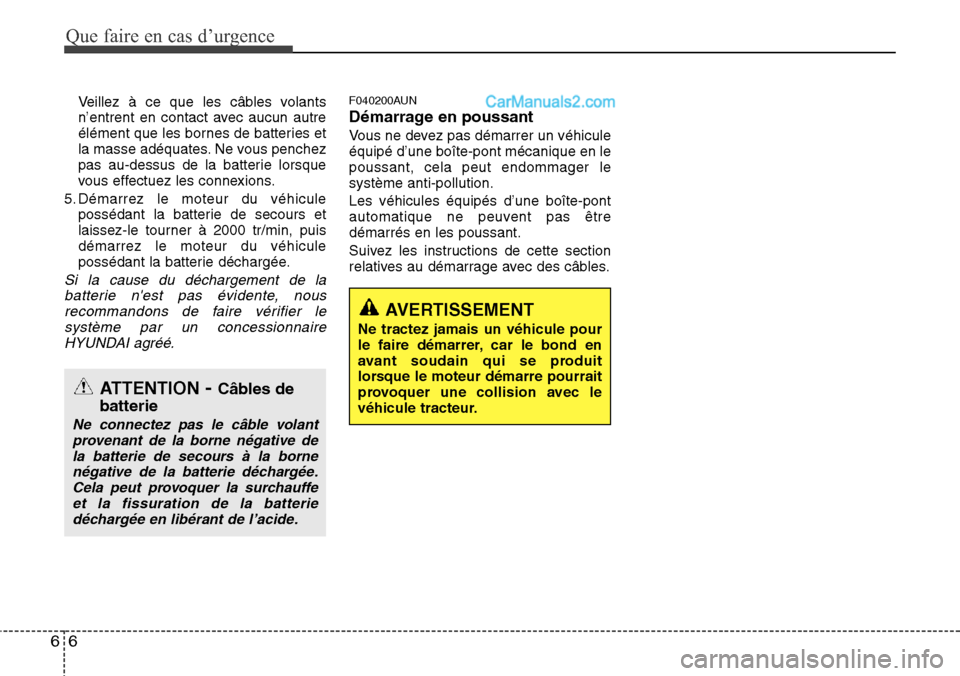

Veillez à ce que les câbles volants
n’entrent en contact avec aucun autre
élément que les bornes de batteries et
la masse adéquates. Ne vous penchez
pas au-dessus de la batterie lorsque
vous effectuez les connexions.
5. Démarrez le moteur du véhicule
possédant la batterie de secours et
laissez-le tourner à 2000 tr/min, puis
démarrez le moteur du véhicule
possédant la batterie déchargée.
Si la cause du déchargement de la
batterie n'est pas évidente, nous
recommandons de faire vérifier le
système par un concessionnaire
HYUNDAI agréé.
F040200AUN
Démarrage en poussant
Vous ne devez pas démarrer un véhicule
équipé d’une boîte-pont mécanique en le
poussant, cela peut endommager le
système anti-pollution.
Les véhicules équipés d’une boîte-pont
automatique ne peuvent pas être
démarrés en les poussant.
Suivez les instructions de cette section
relatives au démarrage avec des câbles.
AVERTISSEMENT
Ne tractez jamais un véhicule pour
le faire démarrer, car le bond en
avant soudain qui se produit
lorsque le moteur démarre pourrait
provoquer une collision avec le
véhicule tracteur.
ATTENTION- Câbles de
batterie
Ne connectez pas le câble volant
provenant de la borne négative de
la batterie de secours à la borne
négative de la batterie déchargée.
Cela peut provoquer la surchauffe
et la fissuration de la batterie
déchargée en libérant de l’acide.

67
Que faire en cas d’urgence

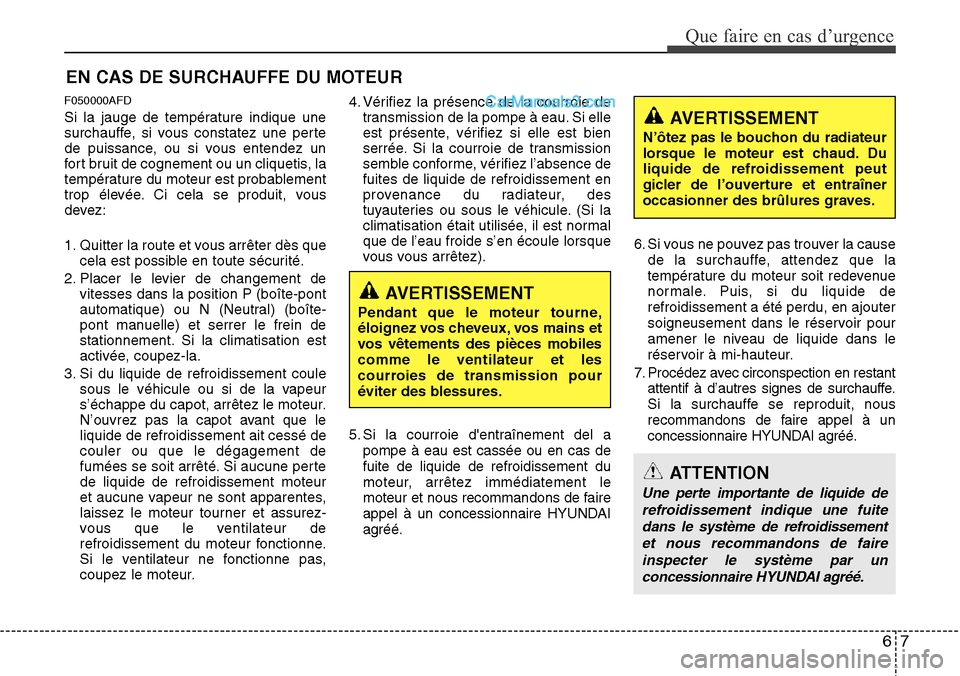

EN CAS DE SURCHAUFFE DU MOTEUR
F050000AFD
Si la jauge de température indique une
surchauffe, si vous constatez une perte
de puissance, ou si vous entendez un
fort bruit de cognement ou un cliquetis, la
température du moteur est probablement
trop élevée. Ci cela se produit, vous
devez:
1. Quitter la route et vous arrêter dès que
cela est possible en toute sécurité.
2. Placer le levier de changement de
vitesses dans la position P (boîte-pont
automatique) ou N (Neutral) (boîte-
pont manuelle) et serrer le frein de
stationnement. Si la climatisation est
activée, coupez-la.
3. Si du liquide de refroidissement coule
sous le véhicule ou si de la vapeur
s’échappe du capot, arrêtez le moteur.
N’ouvrez pas la capot avant que le
liquide de refroidissement ait cessé de
couler ou que le dégagement de
fumées se soit arrêté. Si aucune perte
de liquide de refroidissement moteur
et aucune vapeur ne sont apparentes,
laissez le moteur tourner et assurez-
vous que le ventilateur de
refroidissement du moteur fonctionne.
Si le ventilateur ne fonctionne pas,
coupez le moteur.4. Vérifiez la présence de la courroie de
transmission de la pompe à eau. Si elle
est présente, vérifiez si elle est bien
serrée. Si la courroie de transmission
semble conforme, vérifiez l’absence de
fuites de liquide de refroidissement en
provenance du radiateur, des
tuyauteries ou sous le véhicule. (Si la
climatisation était utilisée, il est normal
que de l’eau froide s’en écoule lorsque
vous vous arrêtez).
5. Si la courroie d'entraînement del a
pompe à eau est cassée ou en cas de
fuite de liquide de refroidissement du
moteur, arrêtez immédiatement le
moteur et nous recommandons de faire
appel à un concessionnaire HYUNDAI
agréé.6. Si vous ne pouvez pas trouver la cause
de la surchauffe, attendez que la
température du moteur soit redevenue
normale. Puis, si du liquide de
refroidissement a été perdu, en ajouter
soigneusement dans le réservoir pour
amener le niveau de liquide dans le
réservoir à mi-hauteur.
7. Procédez avec circonspection en restant
attentif à d’autres signes de surchauffe.
Si la surchauffe se reproduit, nous
recommandons de faire appel à un
concessionnaire HYUNDAI agréé.
AVERTISSEMENT
Pendant que le moteur tourne,
éloignez vos cheveux, vos mains et
vos vêtements des pièces mobiles
comme le ventilateur et les
courroies de transmission pour
éviter des blessures.
AVERTISSEMENT
N’ôtez pas le bouchon du radiateur
lorsque le moteur est chaud. Du
liquide de refroidissement peut
gicler de l’ouverture et entraîner
occasionner des brûlures graves.
ATTENTION
Une perte importante de liquide de
refroidissement indique une fuite
dans le système de refroidissement
et nous recommandons de faire
inspecter le système par un
concessionnaire HYUNDAI agréé.

Que faire en cas d’urgence
8 6

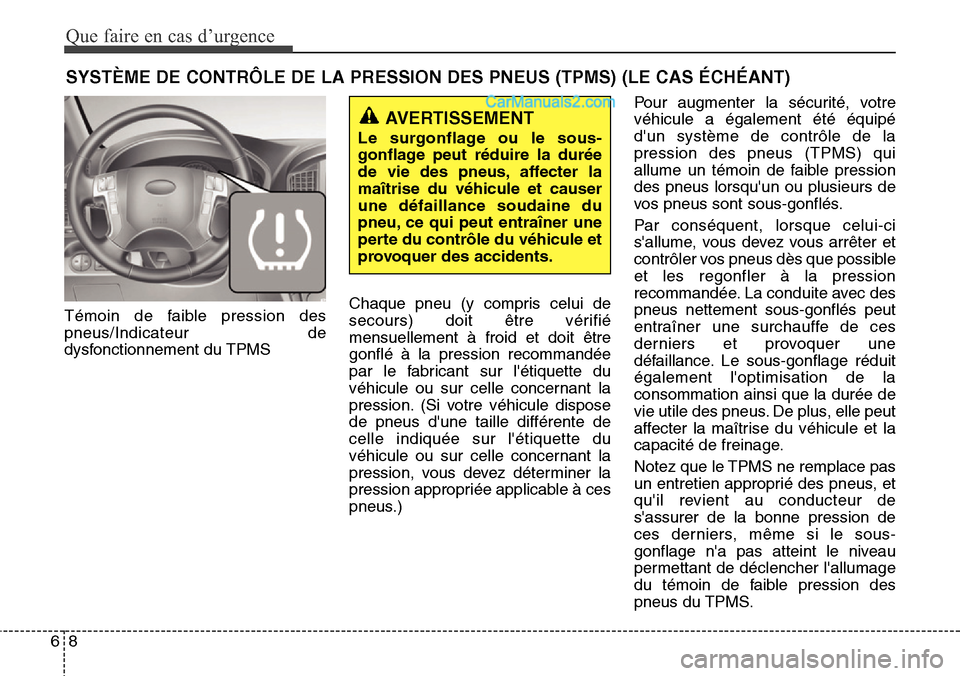

SYSTÈME DE CONTRÔLE DE LA PRESSION DES PNEUS (TPMS) (LE CAS ÉCHÉANT)
Témoin de faible pression des
pneus/Indicateur de
dysfonctionnement du TPMSChaque pneu (y compris celui de
secours) doit être vérifié
mensuellement à froid et doit être
gonflé à la pression recommandée
par le fabricant sur l'étiquette du
véhicule ou sur celle concernant la
pression. (Si votre véhicule dispose
de pneus d'une taille différente de
celle indiquée sur l'étiquette du
véhicule ou sur celle concernant la
pression, vous devez déterminer la
pression appropriée applicable à ces
pneus.)Pour augmenter la sécurité, votre
véhicule a également été équipé
d'un système de contrôle de la
pression des pneus (TPMS) qui
allume un témoin de faible pression
des pneus lorsqu'un ou plusieurs de
vos pneus sont sous-gonflés.
Par conséquent, lorsque celui-ci
s'allume, vous devez vous arrêter et
contrôler vos pneus dès que possible
et les regonfler à la pression
recommandée. La conduite avec des
pneus nettement sous-gonflés peut
entraîner une surchauffe de ces
derniers et provoquer une
défaillance. Le sous-gonflage réduit
également l'optimisation de la
consommation ainsi que la durée de
vie utile des pneus. De plus, elle peut
affecter la maîtrise du véhicule et la
capacité de freinage.
Notez que le TPMS ne remplace pas
un entretien approprié des pneus, et
qu'il revient au conducteur de
s'assurer de la bonne pression de
ces derniers, même si le sous-
gonflage n'a pas atteint le niveau
permettant de déclencher l'allumage
du témoin de faible pression des
pneus du TPMS.
AVERTISSEMENT
Le surgonflage ou le sous-
gonflage peut réduire la durée
de vie des pneus, affecter la
maîtrise du véhicule et causer
une défaillance soudaine du
pneu, ce qui peut entraîner une
perte du contrôle du véhicule et
provoquer des accidents.

69
Que faire en cas d’urgence

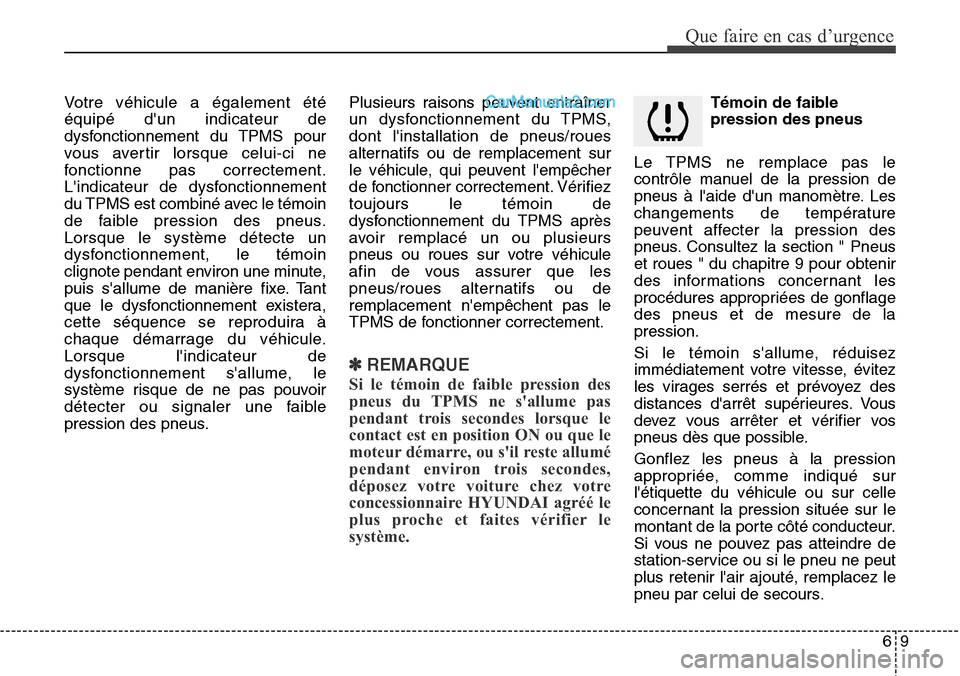

Votre véhicule a également été
équipé d'un indicateur de
dysfonctionnement du TPMS pour
vous avertir lorsque celui-ci ne
fonctionne pas correctement.
L'indicateur de dysfonctionnement
du TPMS est combiné avec le témoin
de faible pression des pneus.
Lorsque le système détecte un
dysfonctionnement, le témoin
clignote pendant environ une minute,
puis s'allume de manière fixe. Tant
que le dysfonctionnement existera,
cette séquence se reproduira à
chaque démarrage du véhicule.
Lorsque l'indicateur de
dysfonctionnement s'allume, le
système risque de ne pas pouvoir
détecter ou signaler une faible
pression des pneus.Plusieurs raisons peuvent entraîner
un dysfonctionnement du TPMS,
dont l'installation de pneus/roues
alternatifs ou de remplacement sur
le véhicule, qui peuvent l'empêcher
de fonctionner correctement. Vérifiez
toujours le témoin de
dysfonctionnement du TPMS après
avoir remplacé un ou plusieurs
pneus ou roues sur votre véhicule
afin de vous assurer que les
pneus/roues alternatifs ou de
remplacement n'empêchent pas le
TPMS de fonctionner correctement.
✽REMARQUE
Si le témoin de faible pression des
pneus du TPMS ne s'allume pas
pendant trois secondes lorsque le
contact est en position ON ou que le
moteur démarre, ou s'il reste allumé
pendant environ trois secondes,
déposez votre voiture chez votre
concessionnaire HYUNDAI agréé le
plus proche et faites vérifier le
système.
Témoin de faible
pression des pneus
Le TPMS ne remplace pas le
contrôle manuel de la pression de
pneus à l'aide d'un manomètre. Les
changements de température
peuvent affecter la pression des
pneus. Consultez la section " Pneus
et roues " du chapitre 9 pour obtenir
des informations concernant les
procédures appropriées de gonflage
des pneus et de mesure de la
pression.
Si le témoin s'allume, réduisez
immédiatement votre vitesse, évitez
les virages serrés et prévoyez des
distances d'arrêt supérieures. Vous
devez vous arrêter et vérifier vos
pneus dès que possible.
Gonflez les pneus à la pression
appropriée, comme indiqué sur
l'étiquette du véhicule ou sur celle
concernant la pression située sur le
montant de la porte côté conducteur.
Si vous ne pouvez pas atteindre de
station-service ou si le pneu ne peut
plus retenir l'air ajouté, remplacez le
pneu par celui de secours.
