2013 Hyundai H-1 (Grand Starex) Manuel du propriétaire (in French)

755
Entretien
G200700BUN
Remplacement des roues
Si vous remplacez les roues pour
une raison quelconque, veillez à ce
que les nouvelles roues soient
identiques aux roues d’usine en
termes de diamètre, de largeur de
jante, et de décalage.
AVERTISSEMENT
Une roue aux dimensions
inadaptées peut affecter
sensiblement la durée de vie de
la roue et du roulement, les
performances de freinage et
d'arrêt, la maniabilité, la garde
au sol, l'espace entre le pneu et
la carrosserie, le dégagement
de la chaîne à neige,
l'étalonnage du compteur de
vitesse et du compteur
kilométrique, l'inclinaison des
phares et la hauteur des pare
chocs.
(Suite)
• Le système ABS compare la
vitesse des roues.
Les dimensions des pneus
peuvent avoir une incidence
sur la vitesse des roues.
Lorsque vous remplacez les
pneus, les 4 pneus doivent
avoir les mêmes dimensions
que les pneus d'origine.
L'utilisation de pneus de
dimensions différentes peut
entraîner un fonctionnement
irrégulier de l'ABS (système
antiblocage de frein) et de
l'ESP (contrôle dynamique de
stabilité) (le cas échéant).(Suite)
• Lorsque vous remplacez les
pneus, n'utilisez jamais de
pneus à carcasse radiale et à
carcasse diagonale sur la
même voiture. Vous devez
remplacer tous les pneus (y
compris la roue de secours) si
vous décidez de changer vos
pneus à carcasse radiale pour
choisir des pneus à carcasse
diagonale.
• Utiliser des pneus ou des
roues de tailles autres que
celles recommandées pourrait
entraîner des comportements
risqués et une perte de
contrôle du véhicule
provoquant un accident grave.
• Des roues non conformes aux
spécifications de HYUNDAI
risquent d'être inadaptées et
d'occasionner
l'endommagement du véhicule
ou bien un comportement
risqué et une perte de contrôle
du véhicule.
(Suite)

Entretien
56 7
G200800AUN

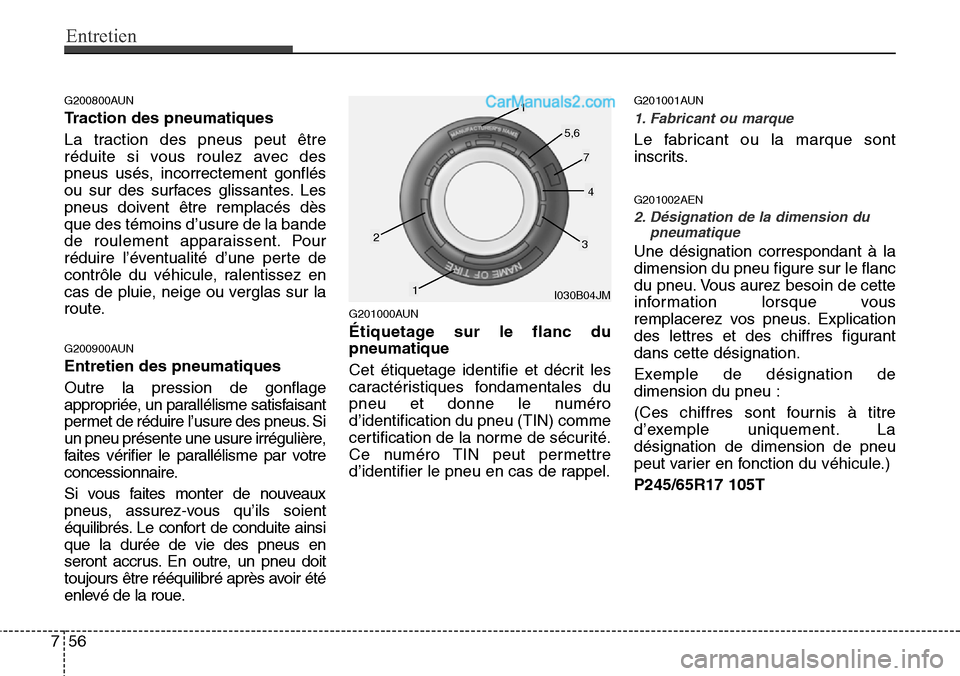

Traction des pneumatiques
La traction des pneus peut être
réduite si vous roulez avec des
pneus usés, incorrectement gonflés
ou sur des surfaces glissantes. Les
pneus doivent être remplacés dès
que des témoins d’usure de la bande
de roulement apparaissent. Pour
réduire l’éventualité d’une perte de
contrôle du véhicule, ralentissez en
cas de pluie, neige ou verglas sur la
route.
G200900AUN
Entretien des pneumatiques
Outre la pression de gonflage
appropriée, un parallélisme satisfaisant
permet de réduire l’usure des pneus. Si
un pneu présente une usure irrégulière,
faites vérifier le parallélisme par votre
concessionnaire.
Si vous faites monter de nouveaux
pneus, assurez-vous qu’ils soient
équilibrés. Le confort de conduite ainsi
que la durée de vie des pneus en
seront accrus. En outre, un pneu doit
toujours être rééquilibré après avoir été
enlevé de la roue.
G201000AUN
Étiquetage sur le flanc du
pneumatique
Cet étiquetage identifie et décrit les
caractéristiques fondamentales du
pneu et donne le numéro
d’identification du pneu (TIN) comme
certification de la norme de sécurité.
Ce numéro TIN peut permettre
d’identifier le pneu en cas de rappel.
G201001AUN
1. Fabricant ou marque
Le fabricant ou la marque sont
inscrits.
G201002AEN
2. Désignation de la dimension du
pneumatique
Une désignation correspondant à la
dimension du pneu figure sur le flanc
du pneu. Vous aurez besoin de cette
information lorsque vous
remplacerez vos pneus. Explication
des lettres et des chiffres figurant
dans cette désignation.
Exemple de désignation de
dimension du pneu :
(Ces chiffres sont fournis à titre
d’exemple uniquement. La
désignation de dimension de pneu
peut varier en fonction du véhicule.)
P245/65R17 105T
I030B04JM
1
1
23
4
5,6
7

757
Entretien

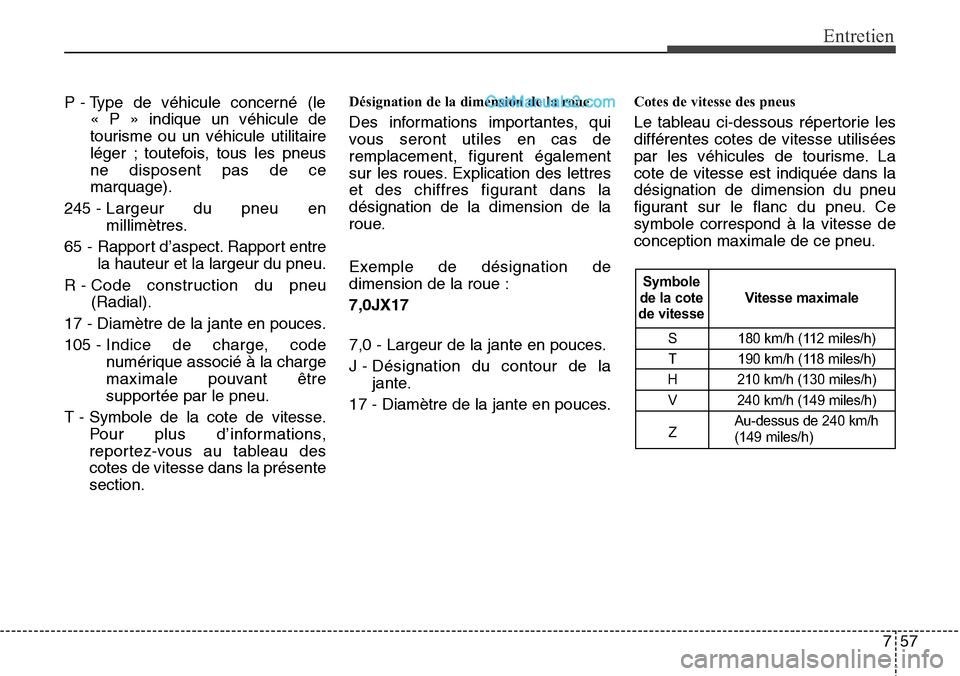

P - Type de véhicule concerné (le
« P » indique un véhicule de
tourisme ou un véhicule utilitaire
léger ; toutefois, tous les pneus
ne disposent pas de ce
marquage).
245 - Largeur du pneu en
millimètres.
65 - Rapport d’aspect. Rapport entre
la hauteur et la largeur du pneu.
R - Code construction du pneu
(Radial).
17 - Diamètre de la jante en pouces.
105 - Indice de charge, code
numérique associé à la charge
maximale pouvant être
supportée par le pneu.
T - Symbole de la cote de vitesse.
Pour plus d’informations,
reportez-vous au tableau des
cotes de vitesse dans la présente
section.Désignation de la dimension de la roue
Des informations importantes, qui
vous seront utiles en cas de
remplacement, figurent également
sur les roues. Explication des lettres
et des chiffres figurant dans la
désignation de la dimension de la
roue.
Exemple de désignation de
dimension de la roue :
7,0JX17
7,0 - Largeur de la jante en pouces.
J - Désignation du contour de la
jante.
17 - Diamètre de la jante en pouces.
Cotes de vitesse des pneus
Le tableau ci-dessous répertorie les
différentes cotes de vitesse utilisées
par les véhicules de tourisme. La
cote de vitesse est indiquée dans la
désignation de dimension du pneu
figurant sur le flanc du pneu. Ce
symbole correspond à la vitesse de
conception maximale de ce pneu.
S 180 km/h (112 miles/h)
T 190 km/h (118 miles/h)
H 210 km/h (130 miles/h)
V 240 km/h (149 miles/h)
ZAu-dessus de 240 km/h
(149 miles/h)
Vitesse maximale Symbole
de la cote
de vitesse

Entretien
58 7
G201003AEN

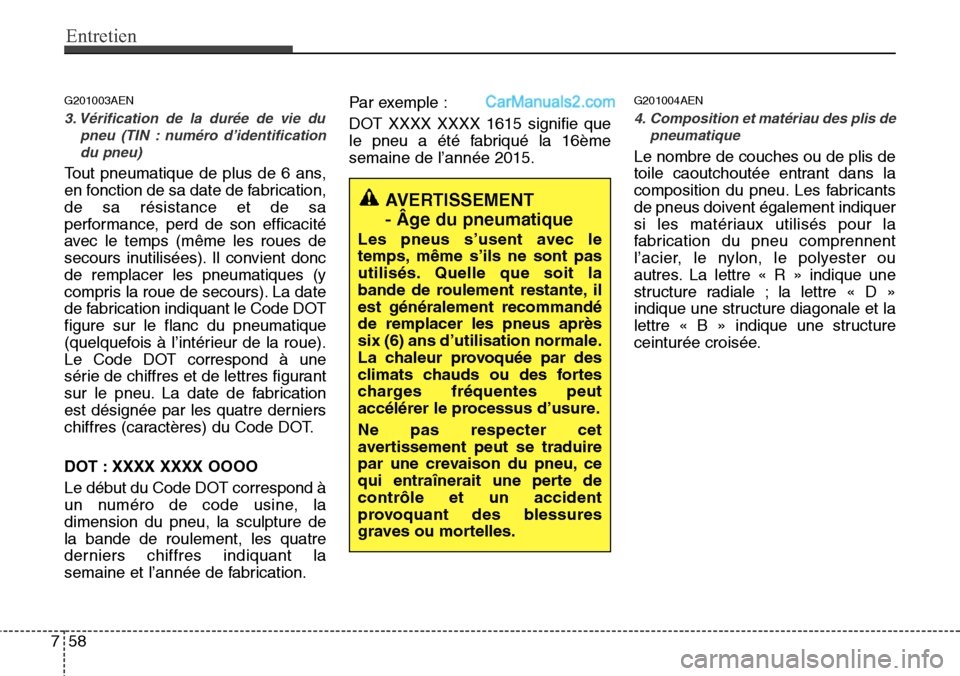

3. Vérification de la durée de vie du
pneu (TIN : numéro d’identification
du pneu)
Tout pneumatique de plus de 6 ans,
en fonction de sa date de fabrication,
de sa résistance et de sa
performance, perd de son efficacité
avec le temps (même les roues de
secours inutilisées). Il convient donc
de remplacer les pneumatiques (y
compris la roue de secours). La date
de fabrication indiquant le Code DOT
figure sur le flanc du pneumatique
(quelquefois à l’intérieur de la roue).
Le Code DOT correspond à une
série de chiffres et de lettres figurant
sur le pneu. La date de fabrication
est désignée par les quatre derniers
chiffres (caractères) du Code DOT.
DOT : XXXX XXXX OOOO
Le début du Code DOT correspond à
un numéro de code usine, la
dimension du pneu, la sculpture de
la bande de roulement, les quatre
derniers chiffres indiquant la
semaine et l’année de fabrication.Par exemple :
DOT XXXX XXXX 1615 signifie que
le pneu a été fabriqué la 16ème
semaine de l’année 2015.
G201004AEN
4. Composition et matériau des plis de
pneumatique
Le nombre de couches ou de plis de
toile caoutchoutée entrant dans la
composition du pneu. Les fabricants
de pneus doivent également indiquer
si les matériaux utilisés pour la
fabrication du pneu comprennent
l’acier, le nylon, le polyester ou
autres. La lettre « R » indique une
structure radiale ; la lettre « D »
indique une structure diagonale et la
lettre « B » indique une structure
ceinturée croisée.
AVERTISSEMENT
- Âge du pneumatique
Les pneus s’usent avec le
temps, même s’ils ne sont pas
utilisés. Quelle que soit la
bande de roulement restante, il
est généralement recommandé
de remplacer les pneus après
six (6) ans d’utilisation normale.
La chaleur provoquée par des
climats chauds ou des fortes
charges fréquentes peut
accélérer le processus d’usure.
Ne pas respecter cet
avertissement peut se traduire
par une crevaison du pneu, ce
qui entraînerait une perte de
contrôle et un accident
provoquant des blessures
graves ou mortelles.

759
Entretien
G201005AUN

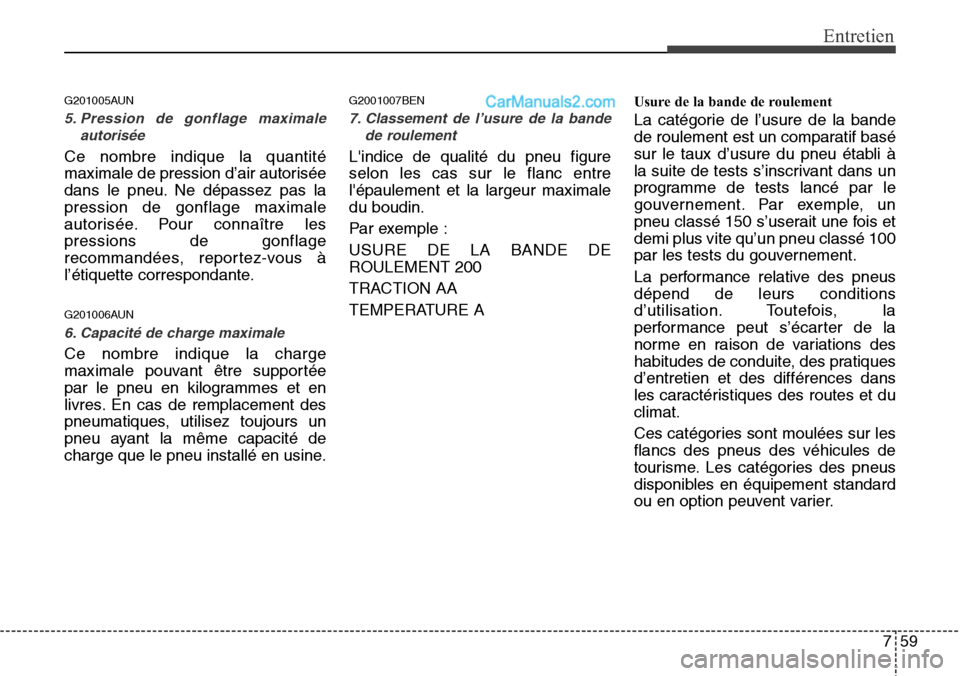

5. Pression de gonflage maximale
autorisée
Ce nombre indique la quantité
maximale de pression d’air autorisée
dans le pneu. Ne dépassez pas la
pression de gonflage maximale
autorisée. Pour connaître les
pressions de gonflage
recommandées, reportez-vous à
l’étiquette correspondante.
G201006AUN
6. Capacité de charge maximale
Ce nombre indique la charge
maximale pouvant être supportée
par le pneu en kilogrammes et en
livres. En cas de remplacement des
pneumatiques, utilisez toujours un
pneu ayant la même capacité de
charge que le pneu installé en usine.
G2001007BEN
7. Classement de l’usure de la bande
de roulement
L'indice de qualité du pneu figure
selon les cas sur le flanc entre
l'épaulement et la largeur maximale
du boudin.
Par exemple :
USURE DE LA BANDE DE
ROULEMENT 200
TRACTION AA
TEMPERATURE A
Usure de la bande de roulement
La catégorie de l’usure de la bande
de roulement est un comparatif basé
sur le taux d’usure du pneu établi à
la suite de tests s’inscrivant dans un
programme de tests lancé par le
gouvernement. Par exemple, un
pneu classé 150 s’userait une fois et
demi plus vite qu’un pneu classé 100
par les tests du gouvernement.
La performance relative des pneus
dépend de leurs conditions
d’utilisation. Toutefois, la
performance peut s’écarter de la
norme en raison de variations des
habitudes de conduite, des pratiques
d’entretien et des différences dans
les caractéristiques des routes et du
climat.
Ces catégories sont moulées sur les
flancs des pneus des véhicules de
tourisme. Les catégories des pneus
disponibles en équipement standard
ou en option peuvent varier.

Entretien
60 7

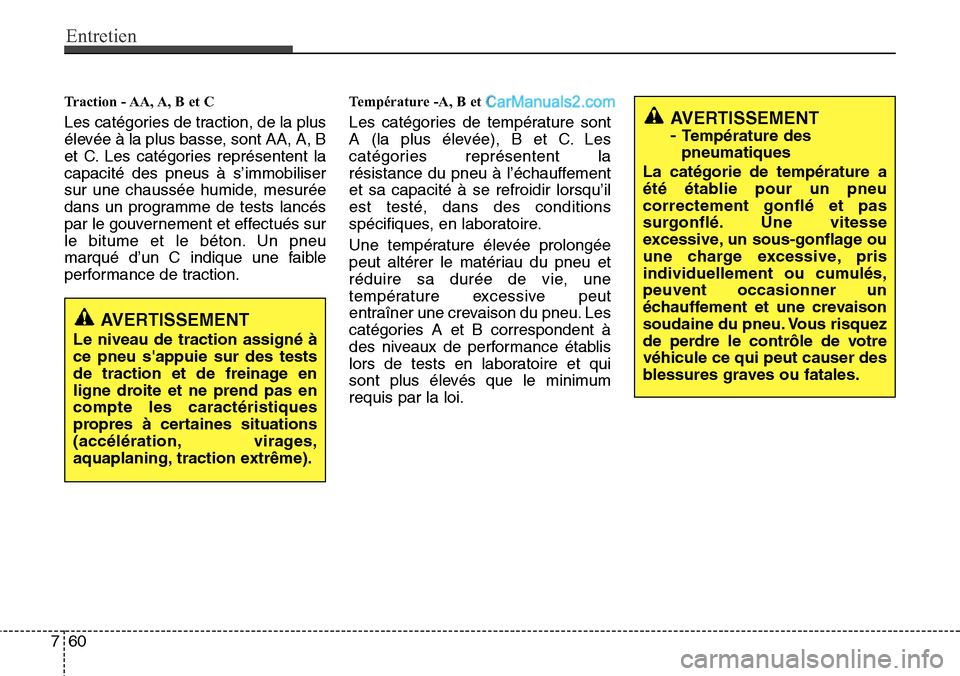

Traction - AA, A, B et C
Les catégories de traction, de la plus
élevée à la plus basse, sont AA, A, B
et C. Les catégories représentent la
capacité des pneus à s’immobiliser
sur une chaussée humide, mesurée
dans un programme de tests lancés
par le gouvernement et effectués sur
le bitume et le béton. Un pneu
marqué d’un C indique une faible
performance de traction.
Température -A, B et C
Les catégories de température sont
A (la plus élevée), B et C. Les
catégories représentent la
résistance du pneu à l’échauffement
et sa capacité à se refroidir lorsqu’il
est testé, dans des conditions
spécifiques, en laboratoire.
Une température élevée prolongée
peut altérer le matériau du pneu et
réduire sa durée de vie, une
température excessive peut
entraîner une crevaison du pneu. Les
catégories A et B correspondent à
des niveaux de performance établis
lors de tests en laboratoire et qui
sont plus élevés que le minimum
requis par la loi.AVERTISSEMENT
-
Température des
pneumatiques
La catégorie de température a
été établie pour un pneu
correctement gonflé et pas
surgonflé. Une vitesse
excessive, un sous-gonflage ou
une charge excessive, pris
individuellement ou cumulés,
peuvent occasionner un
échauffement et une crevaison
soudaine du pneu. Vous risquez
de perdre le contrôle de votre
véhicule ce qui peut causer des
blessures graves ou fatales.
AVERTISSEMENT
Le niveau de traction assigné à
ce pneu s'appuie sur des tests
de traction et de freinage en
ligne droite et ne prend pas en
compte les caractéristiques
propres à certaines situations
(accélération, virages,
aquaplaning, traction extrême).

761
Entretien

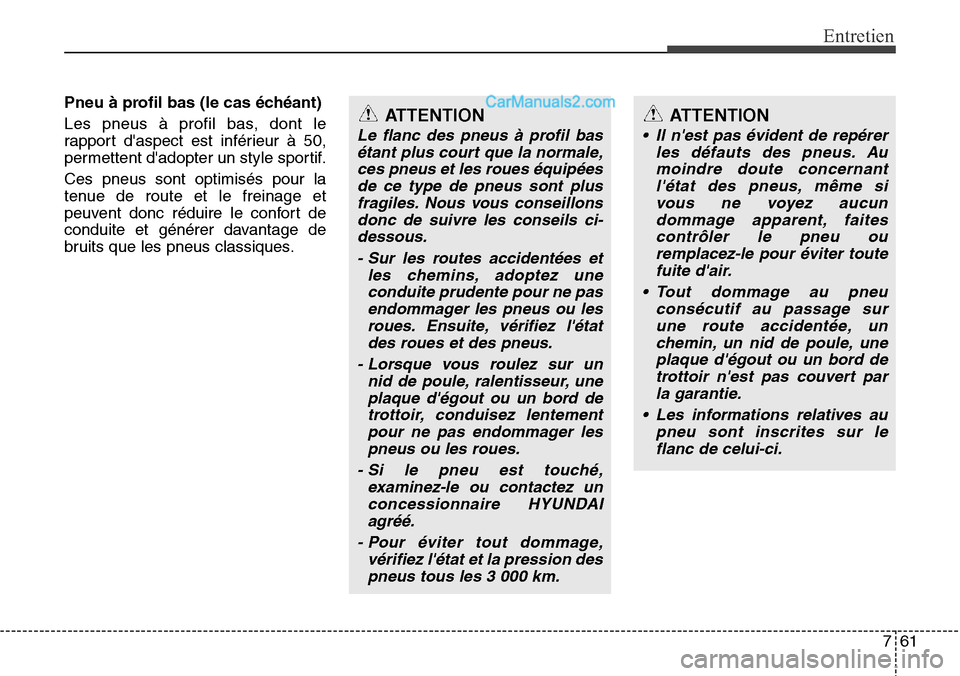

Pneu à profil bas (le cas échéant)
Les pneus à profil bas, dont le
rapport d'aspect est inférieur à 50,
permettent d'adopter un style sportif.
Ces pneus sont optimisés pour la
tenue de route et le freinage et
peuvent donc réduire le confort de
conduite et générer davantage de
bruits que les pneus classiques.ATTENTION
Le flanc des pneus à profil bas
étant plus court que la normale,
ces pneus et les roues équipées
de ce type de pneus sont plus
fragiles. Nous vous conseillons
donc de suivre les conseils ci-
dessous.
- Sur les routes accidentées et
les chemins, adoptez une
conduite prudente pour ne pas
endommager les pneus ou les
roues. Ensuite, vérifiez l'état
des roues et des pneus.
- Lorsque vous roulez sur un
nid de poule, ralentisseur, une
plaque d'égout ou un bord de
trottoir, conduisez lentement
pour ne pas endommager les
pneus ou les roues.
- Si le pneu est touché,
examinez-le ou contactez un
concessionnaire HYUNDAI
agréé.
- Pour éviter tout dommage,
vérifiez l'état et la pression des
pneus tous les 3 000 km.
ATTENTION
• Il n'est pas évident de repérer
les défauts des pneus. Au
moindre doute concernant
l'état des pneus, même si
vous ne voyez aucun
dommage apparent, faites
contrôler le pneu ou
remplacez-le pour éviter toute
fuite d'air.
• Tout dommage au pneu
consécutif au passage sur
une route accidentée, un
chemin, un nid de poule, une
plaque d'égout ou un bord de
trottoir n'est pas couvert par
la garantie.
• Les informations relatives au
pneu sont inscrites sur le
flanc de celui-ci.

Entretien
62 7
FUSIBLES
G210000CEN
Le système électrique d’un véhicule est
protégé des dommages liés à une
surcharge électrique par des fusibles.Ce véhicule dispose de 3 boîtiers de
fusibles, l’un situé dans le panneau
d’appui côté conducteur, l’autre dans le
compartiment moteur près de la batterie.
Si un éclairage, un accessoire ou une
commande de votre véhicule ne
fonctionne pas, contrôlez le fusible du
circuit correspondant. Lorsqu’un fusible a
sauté, l’élément situé à l’intérieur est
fondu.
Si le système électrique ne fonctionne
pas, contrôlez d’abord le boîtier de
fusibles du panneau de protection côté
conducteur.
Avant de remplacer un fusible fondu,
coupez le contact, puis débranchez le
câble de la borne négative de la batterie.
Procédez au remplacement dans un
endroit sûr.
Toujours remplacer un fusible sauté par
un fusible du même calibre.
Si le fusible de remplacement saute à
son tour, cela révèle l’existence d’un
problème électrique. Evitez d'utiliser le
système concerné et nous
recommandons de consulter un
concessionnaire HYUNDAI agréé.
Trois types de fusibles sont utilisés :
fusibles à filament pour les faibles
ampérages, fusibles à cartouche et fils
fusibles pour les ampérages élevés.
✽REMARQUE
La véritable étiquette du panneau de
fusibles/relais peut différer des éléments
installés.
1VQA4037 Normal Normal Type à filament
Type à cartouche
Fil fusibleSauté
Sauté
Normal Sauté
AVERTISSEMENT
- Remplacement des
fusibles
• Remplacez toujours un fusible
sauté uniquement par un fusible
du même calibre.
• L’emploi d’un fusible d’un calibre
supérieur risque de provoquer
des dommages et de déclencher
un incendie.
• Ne remplacez jamais le fusible
approprié par du fil ou un film
d'aluminium, même en cas de
réparation temporaire. Cela
pourrait endommager le circuit
électrique et entraîner un départ
de feu.
ATTENTION
N’utilisez ni tournevis ni autre objet
métallique pour retirer les fusibles,
car cela risquerait de provoquer un
court-circuit et d’endommager le
système.
