2013 Hyundai H-1 (Grand Starex) Manuel du propriétaire (in French)

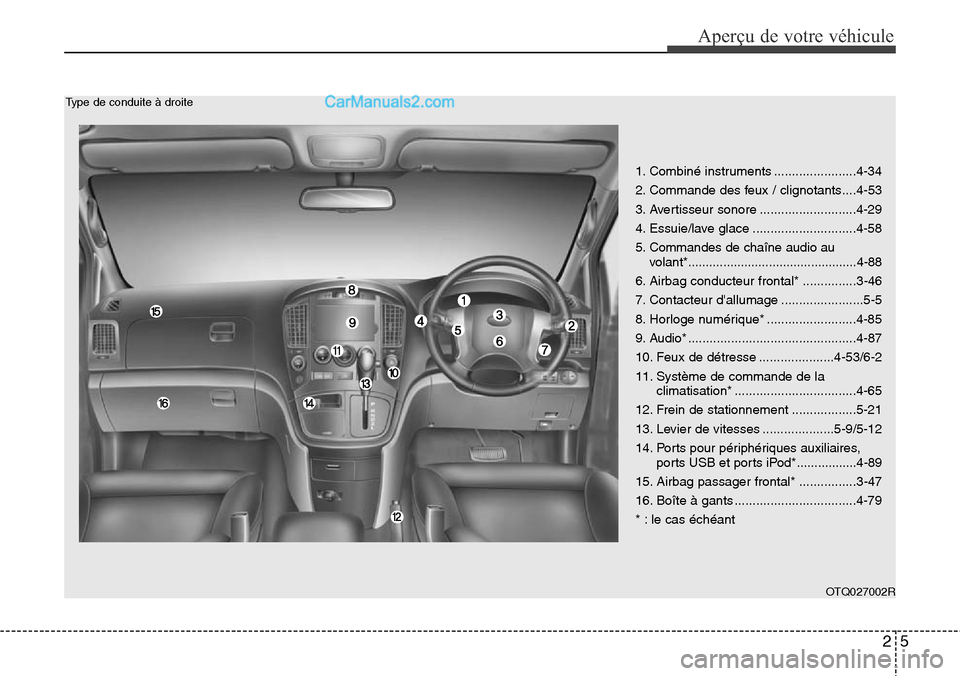

25
Aperçu de votre véhicule
OTQ027002R
Type de conduite à droite
1. Combiné instruments .......................4-34
2. Commande des feux / clignotants....4-53
3. Avertisseur sonore ...........................4-29
4. Essuie/lave glace .............................4-58
5. Commandes de chaîne audio au
volant*................................................4-88
6. Airbag conducteur frontal* ...............3-46
7. Contacteur d'allumage .......................5-5
8. Horloge numérique* .........................4-85
9. Audio* ...............................................4-87
10. Feux de détresse .....................4-53/6-2
11. Système de commande de la
climatisation* ..................................4-65
12. Frein de stationnement ..................5-21
13. Levier de vitesses ....................5-9/5-12
14. Ports pour périphériques auxiliaires,
ports USB et ports iPod* .................4-89
15. Airbag passager frontal* ................3-47
16. Boîte à gants ..................................4-79
* : le cas échéant

Aperçu de votre véhicule

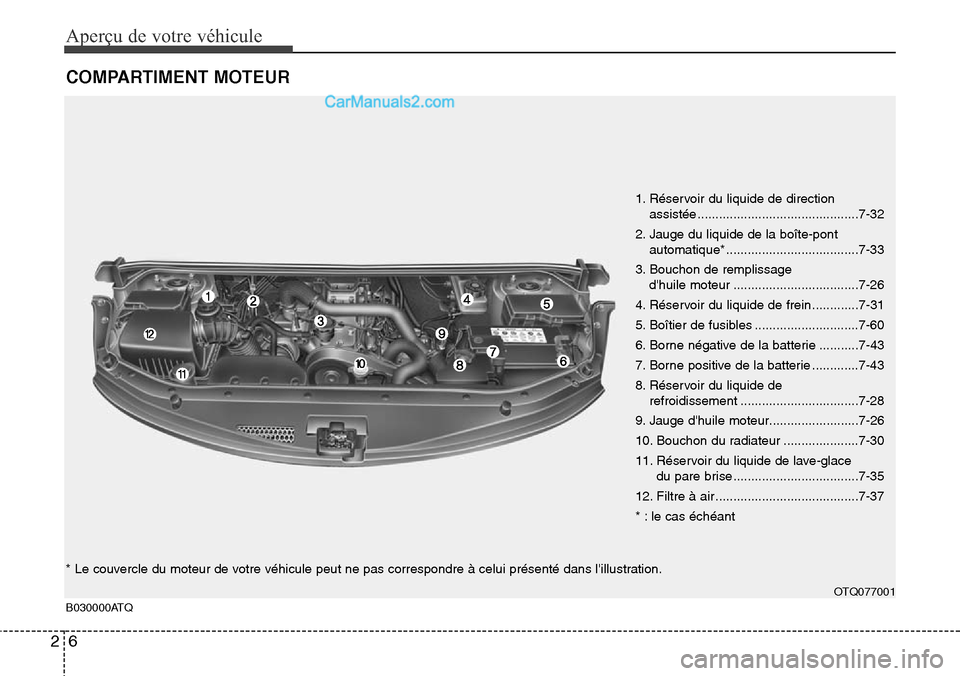

6 2
COMPARTIMENT MOTEUR
B030000ATQOTQ077001
1. Réservoir du liquide de direction
assistée .............................................7-32
2. Jauge du liquide de la boîte-pont
automatique* .....................................7-33
3. Bouchon de remplissage
d'huile moteur ...................................7-26
4. Réservoir du liquide de frein .............7-31
5. Boîtier de fusibles .............................7-60
6. Borne négative de la batterie ...........7-43
7. Borne positive de la batterie .............7-43
8. Réservoir du liquide de
refroidissement .................................7-28
9. Jauge d'huile moteur.........................7-26
10. Bouchon du radiateur .....................7-30
11. Réservoir du liquide de lave-glace
du pare brise ...................................7-35
12. Filtre à air ........................................7-37
* : le cas échéant
* Le couvercle du moteur de votre véhicule peut ne pas correspondre à celui présenté dans l'illustration.

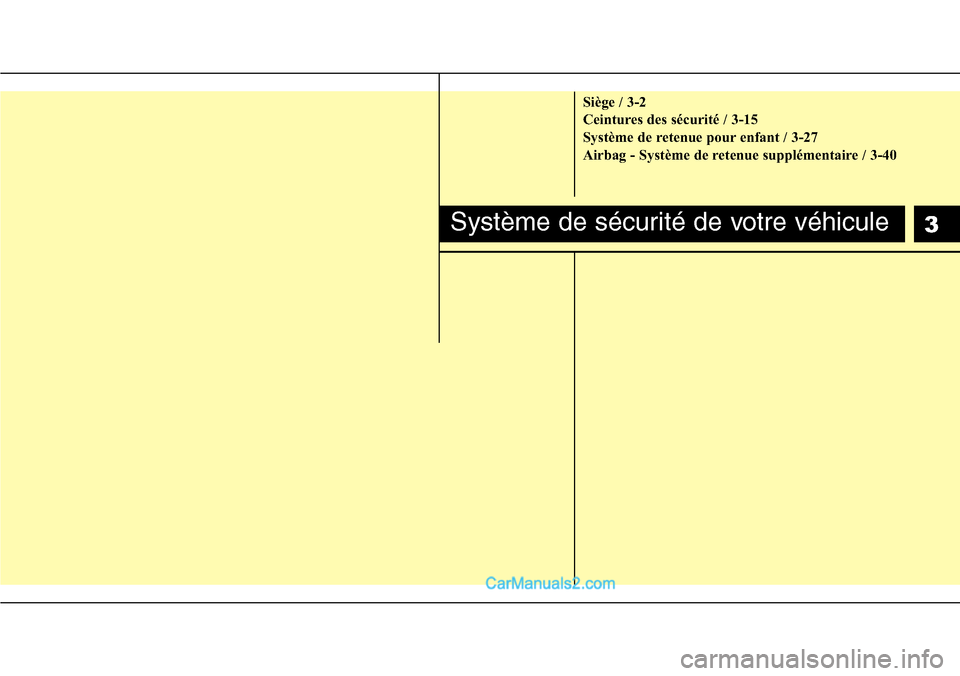

3
Siège / 3-2
Ceintures des sécurité / 3-15
Système de retenue pour enfant / 3-27
Airbag - Système de retenue supplémentaire / 3-40
Système de sécurité de votre véhicule

Système de sécurité de votre véhicule

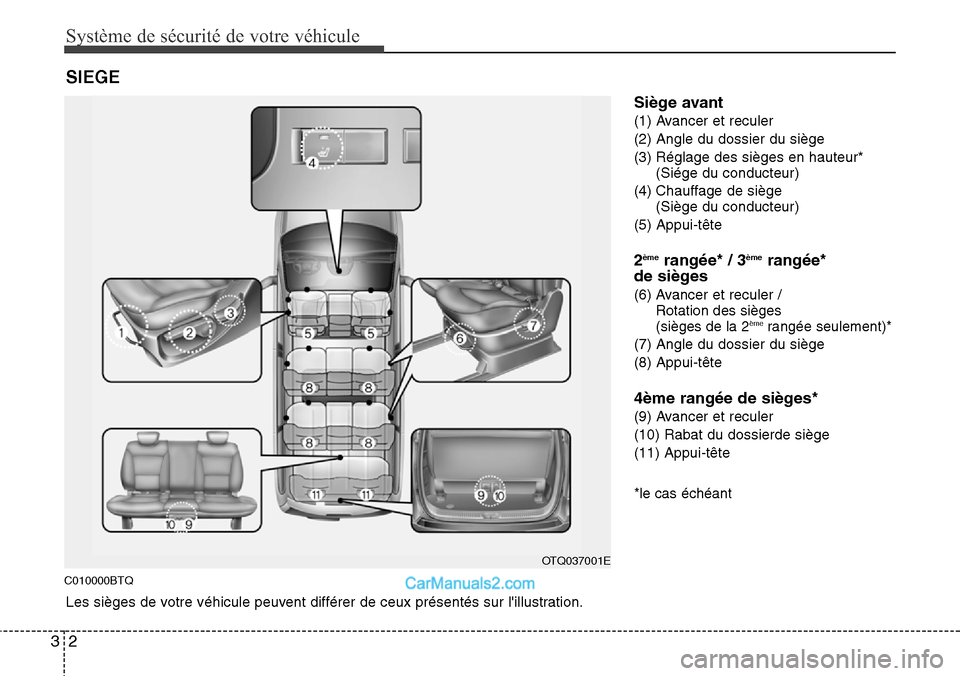

2 3
C010000BTQ
Siège avant
(1) Avancer et reculer
(2) Angle du dossier du siège
(3) Réglage des sièges en hauteur*
(Siége du conducteur)
(4) Chauffage de siège
(Siège du conducteur)
(5) Appui-tête
2èmerangée* / 3èmerangée*
de sièges
(6) Avancer et reculer / Rotation des sièges
(sièges de la 2èmerangée seulement)*
(7) Angle du dossier du siège
(8) Appui-tête
4ème rangée de sièges*
(9) Avancer et reculer
(10) Rabat du dossierde siège
(11) Appui-tête
*le cas échéant
SIEGE
OTQ037001E
Les sièges de votre véhicule peuvent différer de ceux présentés sur l'illustration.

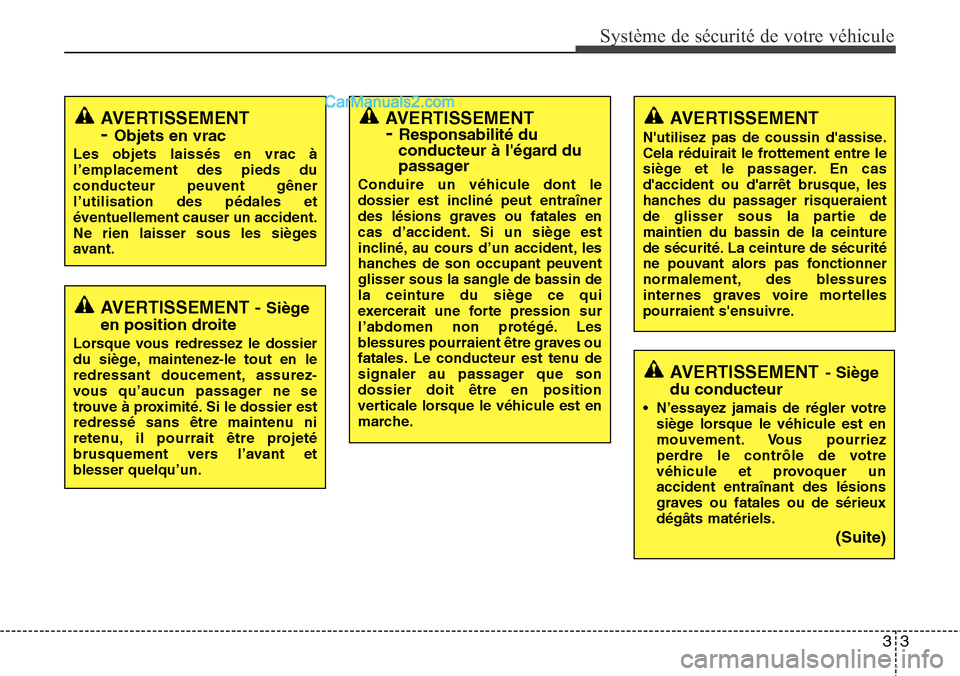

33
Système de sécurité de votre véhicule
AVERTISSEMENT - Siège
en position droite
Lorsque vous redressez le dossier
du siège, maintenez-le tout en le
redressant doucement, assurez-
vous qu’aucun passager ne se
trouve à proximité. Si le dossier est
redressé sans être maintenu ni
retenu, il pourrait être projeté
brusquement vers l’avant et
blesser quelqu’un.
AVERTISSEMENT
- Objets en vrac
Les objets laissés en vrac à
l’emplacement des pieds du
conducteur peuvent gêner
l’utilisation des pédales et
éventuellement causer un accident.
Ne rien laisser sous les sièges
avant.
AVERTISSEMENT- Responsabilité du
conducteur à l'égard du
passager
Conduire un véhicule dont le
dossier est incliné peut entraîner
des lésions graves ou fatales en
cas d’accident. Si un siège est
incliné, au cours d’un accident, les
hanches de son occupant peuvent
glisser sous la sangle de bassin de
la ceinture du siège ce qui
exercerait une forte pression sur
l’abdomen non protégé. Les
blessures pourraient être graves ou
fatales. Le conducteur est tenu de
signaler au passager que son
dossier doit être en position
verticale lorsque le véhicule est en
marche.
AVERTISSEMENT
N'utilisez pas de coussin d'assise.
Cela réduirait le frottement entre le
siège et le passager. En cas
d'accident ou d'arrêt brusque, les
hanches du passager risqueraient
de glisser sous la partie de
maintien du bassin de la ceinture
de sécurité. La ceinture de sécurité
ne pouvant alors pas fonctionner
normalement, des blessures
internes graves voire mortelles
pourraient s'ensuivre.
AVERTISSEMENT- Siège
du conducteur
• N’essayez jamais de régler votre
siège lorsque le véhicule est en
mouvement. Vous pourriez
perdre le contrôle de votre
véhicule et provoquer un
accident entraînant des lésions
graves ou fatales ou de sérieux
dégâts matériels.
(Suite)

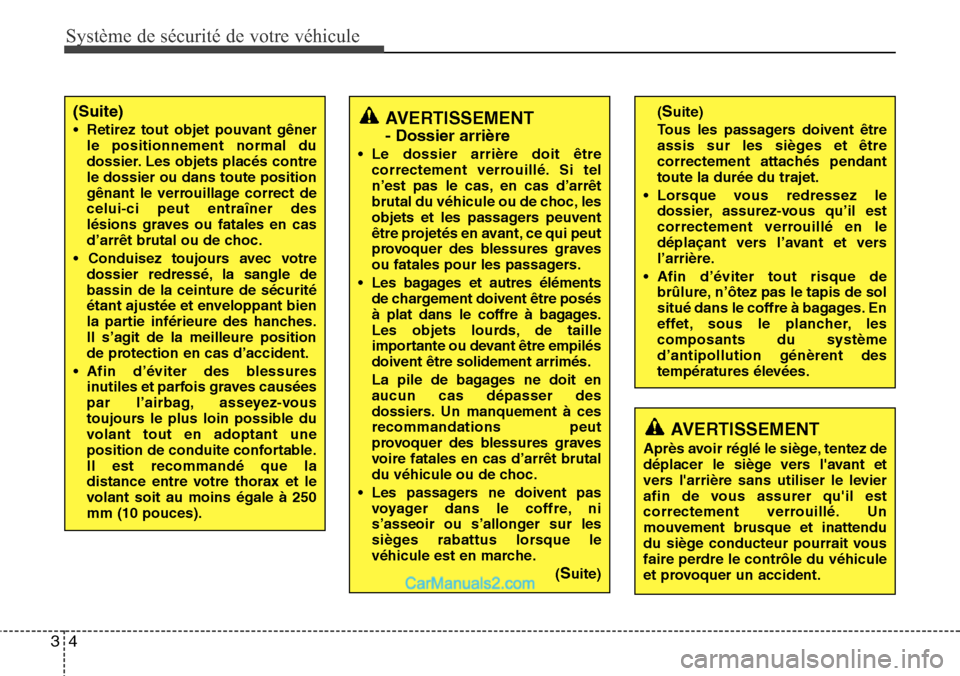

Système de sécurité de votre véhicule
4 3
(Suite)
Tous les passagers doivent être
assis sur les sièges et être
correctement attachés pendant
toute la durée du trajet.
• Lorsque vous redressez le
dossier, assurez-vous qu’il est
correctement verrouillé en le
déplaçant vers l’avant et vers
l’arrière.
• Afin d’éviter tout risque de
brûlure, n’ôtez pas le tapis de sol
situé dans le coffre à bagages. En
effet, sous le plancher, les
composants du système
d’antipollution génèrent des
températures élevées.AVERTISSEMENT
- Dossier arrière
• Le dossier arrière doit être
correctement verrouillé. Si tel
n’est pas le cas, en cas d’arrêt
brutal du véhicule ou de choc, les
objets et les passagers peuvent
être projetés en avant, ce qui peut
provoquer des blessures graves
ou fatales pour les passagers.
• Les bagages et autres éléments
de chargement doivent être posés
à plat dans le coffre à bagages.
Les objets lourds, de taille
importante ou devant être empilés
doivent être solidement arrimés.
La pile de bagages ne doit en
aucun cas dépasser des
dossiers. Un manquement à ces
recommandations peut
provoquer des blessures graves
voire fatales en cas d’arrêt brutal
du véhicule ou de choc.
• Les passagers ne doivent pas
voyager dans le coffre, ni
s’asseoir ou s’allonger sur les
sièges rabattus lorsque le
véhicule est en marche.
(
Suite)
AVERTISSEMENT
Après avoir réglé le siège, tentez de
déplacer le siège vers l'avant et
vers l'arrière sans utiliser le levier
afin de vous assurer qu'il est
correctement verrouillé. Un
mouvement brusque et inattendu
du siège conducteur pourrait vous
faire perdre le contrôle du véhicule
et provoquer un accident.
(Suite)
• Retirez tout objet pouvant gêner
le positionnement normal du
dossier. Les objets placés contre
le dossier ou dans toute position
gênant le verrouillage correct de
celui-ci peut entraîner des
lésions graves ou fatales en cas
d’arrêt brutal ou de choc.
• Conduisez toujours avec votre
dossier redressé, la sangle de
bassin de la ceinture de sécurité
étant ajustée et enveloppant bien
la partie inférieure des hanches.
Il s’agit de la meilleure position
de protection en cas d’accident.
• Afin d’éviter des blessures
inutiles et parfois graves causées
par l’airbag, asseyez-vous
toujours le plus loin possible du
volant tout en adoptant une
position de conduite confortable.
Il est recommandé que la
distance entre votre thorax et le
volant soit au moins égale à 250
mm (10 pouces).

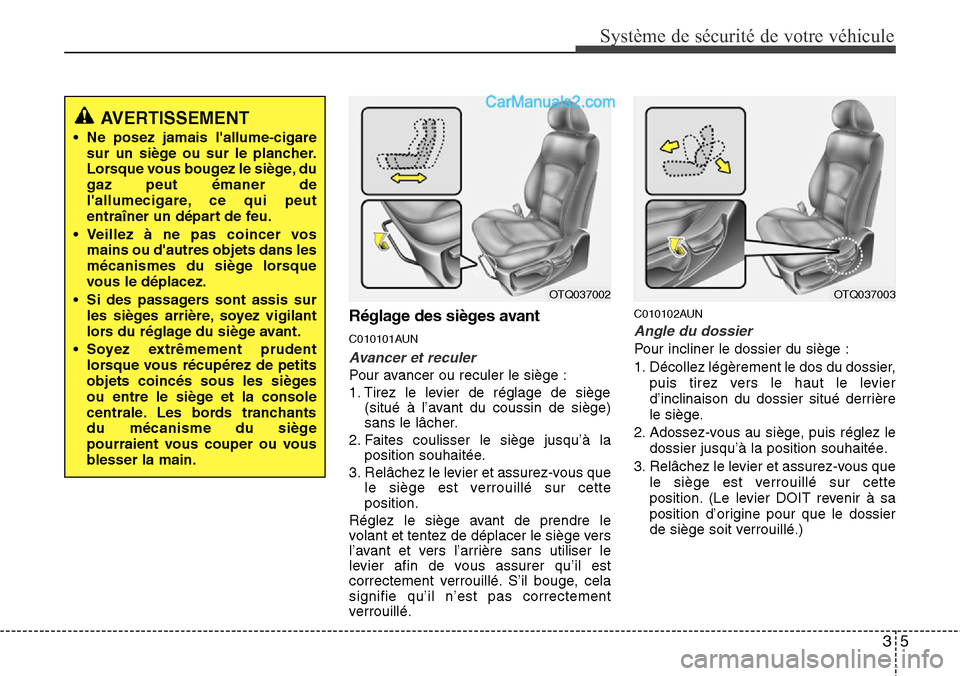

35
Système de sécurité de votre véhicule
Réglage des sièges avant
C010101AUN
Avancer et reculer
Pour avancer ou reculer le siège :
1. Tirez le levier de réglage de siège
(situé à l’avant du coussin de siège)
sans le lâcher.
2. Faites coulisser le siège jusqu’à la
position souhaitée.
3. Relâchez le levier et assurez-vous que
le siège est verrouillé sur cette
position.
Réglez le siège avant de prendre le
volant et tentez de déplacer le siège vers
l’avant et vers l’arrière sans utiliser le
levier afin de vous assurer qu’il est
correctement verrouillé. S’il bouge, cela
signifie qu’il n’est pas correctement
verrouillé.
C010102AUN
Angle du dossier
Pour incliner le dossier du siège :
1. Décollez légèrement le dos du dossier,
puis tirez vers le haut le levier
d’inclinaison du dossier situé derrière
le siège.
2. Adossez-vous au siège, puis réglez le
dossier jusqu’à la position souhaitée.
3. Relâchez le levier et assurez-vous que
le siège est verrouillé sur cette
position. (Le levier DOIT revenir à sa
position d’origine pour que le dossier
de siège soit verrouillé.)
AVERTISSEMENT
• Ne posez jamais l'allume-cigare
sur un siège ou sur le plancher.
Lorsque vous bougez le siège, du
gaz peut émaner de
l'allumecigare, ce qui peut
entraîner un départ de feu.
• Veillez à ne pas coincer vos
mains ou d'autres objets dans les
mécanismes du siège lorsque
vous le déplacez.
• Si des passagers sont assis sur
les sièges arrière, soyez vigilant
lors du réglage du siège avant.
• Soyez extrêmement prudent
lorsque vous récupérez de petits
objets coincés sous les sièges
ou entre le siège et la console
centrale. Les bords tranchants
du mécanisme du siège
pourraient vous couper ou vous
blesser la main.
OTQ037002OTQ037003

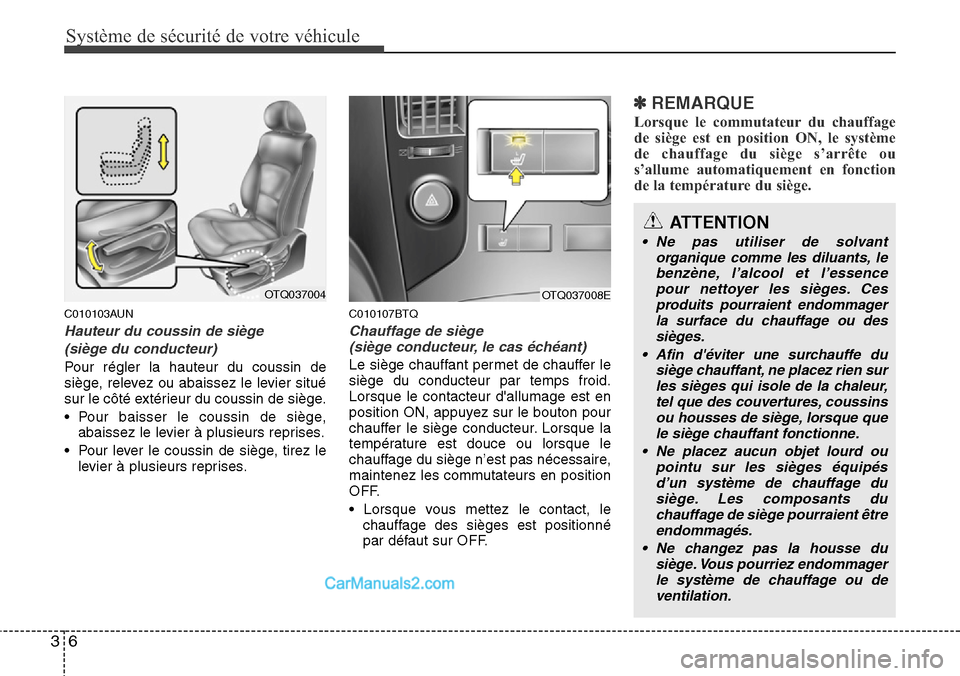

Système de sécurité de votre véhicule
6 3
C010103AUN
Hauteur du coussin de siège
(siège du conducteur)
Pour régler la hauteur du coussin de
siège, relevez ou abaissez le levier situé
sur le côté extérieur du coussin de siège.
• Pour baisser le coussin de siège,
abaissez le levier à plusieurs reprises.
• Pour lever le coussin de siège, tirez le
levier à plusieurs reprises.
C010107BTQ
Chauffage de siège
(siège conducteur, le cas échéant)
Le siège chauffant permet de chauffer le
siège du conducteur par temps froid.
Lorsque le contacteur d'allumage est en
position ON, appuyez sur le bouton pour
chauffer le siège conducteur. Lorsque la
température est douce ou lorsque le
chauffage du siège n’est pas nécessaire,
maintenez les commutateurs en position
OFF.
• Lorsque vous mettez le contact, le
chauffage des sièges est positionné
par défaut sur OFF.
✽REMARQUE
Lorsque le commutateur du chauffage
de siège est en position ON, le système
de chauffage du siège s’arrête ou
s’allume automatiquement en fonction
de la température du siège.
OTQ037004OTQ037008E
ATTENTION
• Ne pas utiliser de solvant
organique comme les diluants, le
benzène, l’alcool et l’essence
pour nettoyer les sièges. Ces
produits pourraient endommager
la surface du chauffage ou des
sièges.
• Afin d'éviter une surchauffe du
siège chauffant, ne placez rien sur
les sièges qui isole de la chaleur,
tel que des couvertures, coussins
ou housses de siège, lorsque que
le siège chauffant fonctionne.
• Ne placez aucun objet lourd ou
pointu sur les sièges équipés
d’un système de chauffage du
siège. Les composants du
chauffage de siège pourraient être
endommagés.
• Ne changez pas la housse du
siège. Vous pourriez endommager
le système de chauffage ou de
ventilation.
