Système de sécurité de votre véhicule

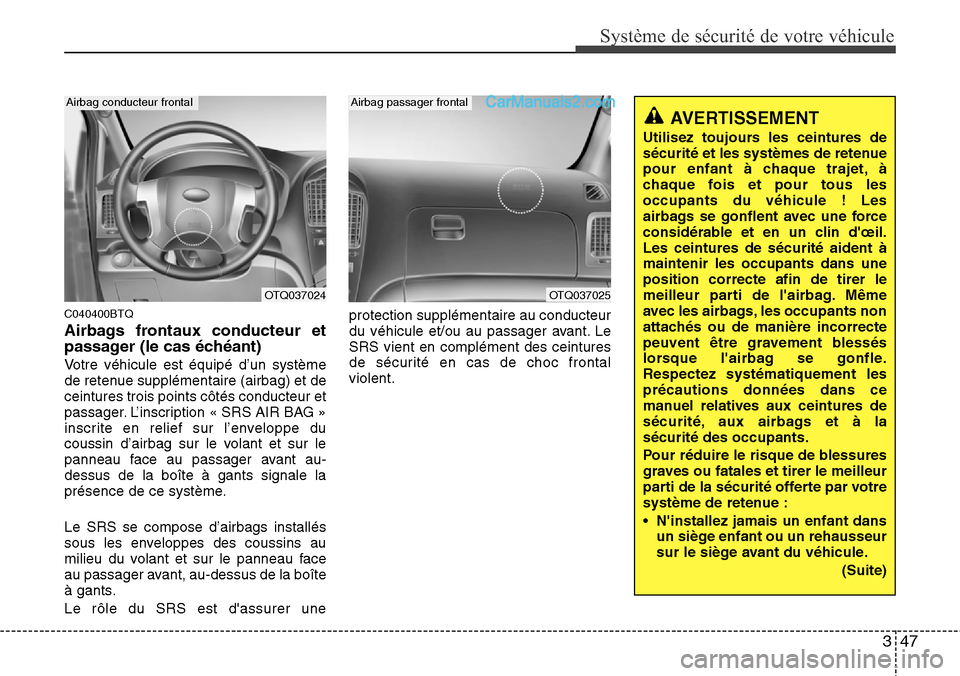

C040400BTQ
Airbags frontaux conducteur et
passager (le cas échéant)
Votre véhicule est équipé d’un système
de retenue supplémentaire (airbag) et de
ceintures trois points côtés conducteur et
passager. L’inscription « SRS AIR BAG »
inscrite en relief sur l’enveloppe du
coussin d’airbag sur le volant et sur le
panneau face au passager avant au-
dessus de la boîte à gants signale la
présence de ce système.
Le SRS se compose d’airbags installés
sous les enveloppes des coussins au
milieu du volant et sur le panneau face
au passager avant, au-dessus de la boîte
à gants.
Le rôle du SRS est d'assurer uneprotection supplémentaire au conducteur
du véhicule et/ou au passager avant. Le
SRS vient en complément des ceintures
de sécurité en cas de choc frontal
violent.
AVERTISSEMENT
Utilisez toujours les ceintures de
sécurité et les systèmes de retenue
pour enfant à chaque trajet, à
chaque fois et pour tous les
occupants du véhicule ! Les
airbags se gonflent avec une force
considérable et en un clin d'œil.
Les ceintures de sécurité aident à
maintenir les occupants dans une
position correcte afin de tirer le
meilleur parti de l'airbag. Même
avec les airbags, les occupants non
attachés ou de manière incorrecte
peuvent être gravement blessés
lorsque l'airbag se gonfle.
Respectez systématiquement les
précautions données dans ce
manuel relatives aux ceintures de
sécurité, aux airbags et à la
sécurité des occupants.
Pour réduire le risque de blessures
graves ou fatales et tirer le meilleur
parti de la sécurité offerte par votre
système de retenue :
• N'installez jamais un enfant dans
un siège enfant ou un rehausseur
sur le siège avant du véhicule.
(Suite)
OTQ037025
Airbag passager frontal
OTQ037024
Airbag conducteur frontal

Système de sécurité de votre véhicule
48 3
(Suite)
• Aucun objet ne doit être placé sur
ou à proximité des modules
d’airbags sur le volant, le tableau
de bord et le panneau situé face
au passager avant au-dessus de
la boîte à gants. La présence
d’objets à ces emplacements
pourrait entraîner des blessures
si le véhicule subit un choc qui
déclencher les airbags.
• Ne manipulez pas ou ne
débranchez pas le câblage du SRS
ou d'autres composants du
système SRS. Cela pourrait
entraîner des blessures causées
par un déploiement accidentel des
airbags ou rendre le SRS inefficace.
• Si le voyant d'avertissement de
l'airbag SRS ( ) reste allumé
pendant la conduite, nous
recommandons de faire inspecter
le système par un
concessionnaire HYUNDAI agréé.
(Suite)(Suite)
• Les airbags ne sont utilisables
qu'une fois : nous recommandons
de faire remplacer le système par
un concessionnaire HYUNDAI
agréé.
• Le SRS est conçu pour déployer
les airbags frontaux uniquement
lorsque l'impact est suffisamment
violent et lorsque l'angle entre le
point d'impact et l'axe longitudinal
avant du véhicule est inférieur à
30 °. En outre, les airbags ne se
déploient qu'une seule fois. Les
ceintures de sécurité doivent être
attachés à tout moment.
• Les airbags frontaux ne sont pas
conçus pour se déployer lors
d'un choc latéral, d'un choc par
l'arrière ou en cas de collision
suivie de tonneaux. En outre, les
airbags frontaux ne se déploient
pas en cas de chocs frontaux
dont le point d'impact se situe
sous le seuil de déploiement.
(Suite)(Suite)
• Attachez toujours les enfants sur
le siège arrière. Le siège arrière
est l'emplacement le plus sûr
pour les enfants.
• Les airbags frontaux et latéraux
peuvent blesser les occupants
qui ne sont pas correctement
assis sur les sièges avant.
• Reculez votre le siège le plus loin
possible des airbags frontaux
tout en accédant aisément aux
commandes du véhicule.
• Vous et les passagers de votre
véhicule ne doivent jamais
s'asseoir ou s'appuyer à
proximité des airbags. Le
conducteur et les passagers qui
n'ont pas une position correcte
peuvent être gravement blessés
par le déclenchement des
airbags.
• Ne vous appuyez jamais contre la
portière ou la console centrale,
tenez-vous droit sur votre siège.
(Suite)

349
Système de sécurité de votre véhicule
(Suite)
• Une position incorrecte assise ou
non peut entraîner des lésions
graves ou fatales en cas de choc.
Tous les occupants doivent se
tenir droits sur leur siège avec le
dossier redressé, centrés sur le
coussin de siège, avec leur
ceinture attachée, les jambes
confortablement dépliées et les
pieds posés sur le plancher
jusqu'à ce que le véhicule soit
stationné et que la clé de contact
soit retirée.
• Le système d'airbag SRS doit se
déployer très rapidement pour
assurer une protection en cas de
choc. Si un occupant n'est pas
dans la position correcte parce
qu'il ne porte pas de ceinture,
l'airbag peut heurter l'occupant et
entraîner des lésions graves ou
fatales.(Suite)
• Ne placez jamais de système de
retenue pour enfant sur le siège
avant. Le bébé ou l'enfant
pourrait être gravement blessé
ou même tué en cas de
déploiement de l'airbag
consécutif à un accident.
• Les enfants de moins de 12 ans
doivent toujours être
correctement maintenus sur le
siège arrière. N'installez jamais
les enfants sur le siège passager
avant. Si un enfant de plus de 12
ans est installé à l'avant, il doit
être correctement attaché et le
siège doit être reculé au
maximum.
• Pour une sécurité optimale en
cas de chocs de tous types, tous
les occupants, y compris le
conducteur doivent attacher leur
ceinture de sécurité que le
véhicule soit équipé d'airbags ou
non afin de minimiser le risque
de blessure grave voire fatale en
cas de choc. Ne vous asseyez
pas ou ne vous appuyez pas à
proximité de l'airbag lorsque le
véhicule est en mouvement.
(Suite)
OTQ036087G
1TQA2088
1TQA2091
Impact par l'arrière
Impact latéral
Tonneaux

Système de sécurité de votre véhicule
50 3

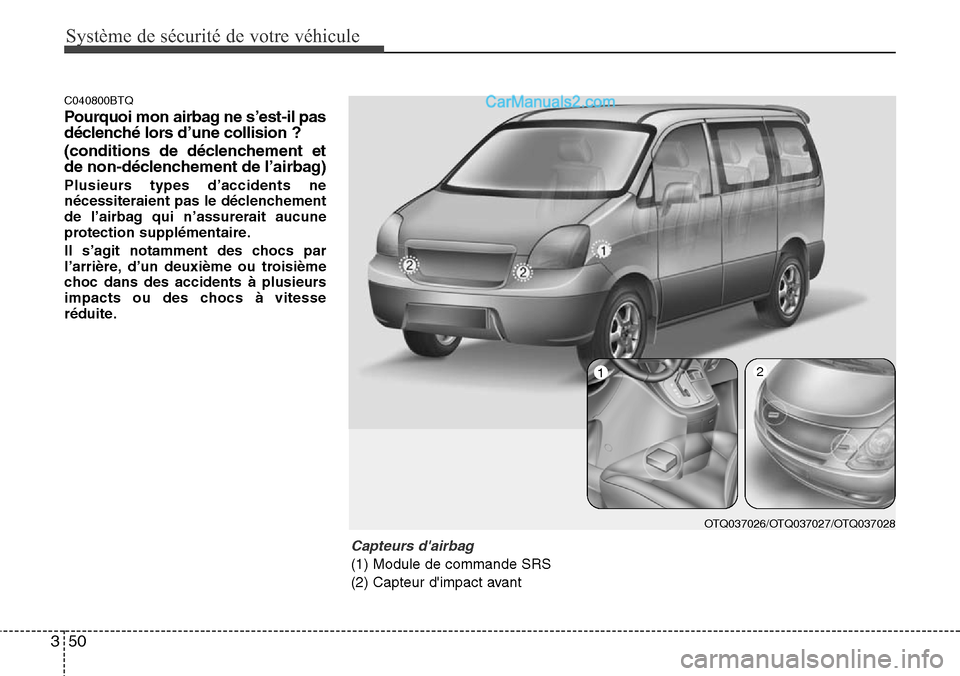

C040800BTQ
Pourquoi mon airbag ne s’est-il pas
déclenché lors d’une collision ?
(conditions de déclenchement et
de non-déclenchement de l’airbag)
Plusieurs types d’accidents ne
nécessiteraient pas le déclenchement
de l’airbag qui n’assurerait aucune
protection supplémentaire.
Il s’agit notamment des chocs par
l’arrière, d’un deuxième ou troisième
choc dans des accidents à plusieurs
impacts ou des chocs à vitesse
réduite.
OTQ037026/OTQ037027/OTQ037028
12
Capteurs d'airbag
(1) Module de commande SRS
(2) Capteur d'impact avant

351
Système de sécurité de votre véhicule

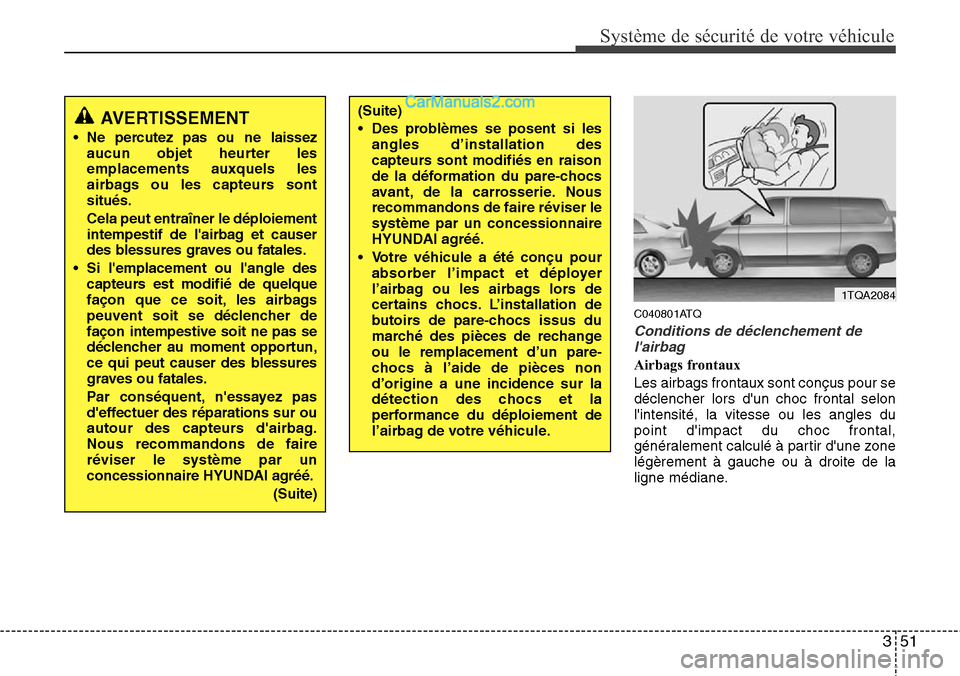

C040801ATQ
Conditions de déclenchement de
l'airbag
Airbags frontaux
Les airbags frontaux sont conçus pour se
déclencher lors d'un choc frontal selon
l'intensité, la vitesse ou les angles du
point d'impact du choc frontal,
généralement calculé à partir d'une zone
légèrement à gauche ou à droite de la
ligne médiane.
AVERTISSEMENT
• Ne percutez pas ou ne laissez
aucun objet heurter les
emplacements auxquels les
airbags ou les capteurs sont
situés.
Cela peut entraîner le déploiement
intempestif de l'airbag et causer
des blessures graves ou fatales.
• Si l'emplacement ou l'angle des
capteurs est modifié de quelque
façon que ce soit, les airbags
peuvent soit se déclencher de
façon intempestive soit ne pas se
déclencher au moment opportun,
ce qui peut causer des blessures
graves ou fatales.
Par conséquent, n'essayez pas
d'effectuer des réparations sur ou
autour des capteurs d'airbag.
Nous recommandons de faire
réviser le système par un
concessionnaire HYUNDAI agréé.
(Suite)
(Suite)
• Des problèmes se posent si les
angles d’installation des
capteurs sont modifiés en raison
de la déformation du pare-chocs
avant, de la carrosserie. Nous
recommandons de faire réviser le
système par un concessionnaire
HYUNDAI agréé.
• Votre véhicule a été conçu pour
absorber l’impact et déployer
l’airbag ou les airbags lors de
certains chocs. L’installation de
butoirs de pare-chocs issus du
marché des pièces de rechange
ou le remplacement d’un pare-
chocs à l’aide de pièces non
d’origine a une incidence sur la
détection des chocs et la
performance du déploiement de
l’airbag de votre véhicule.
1TQA2084

Système de sécurité de votre véhicule
52 3

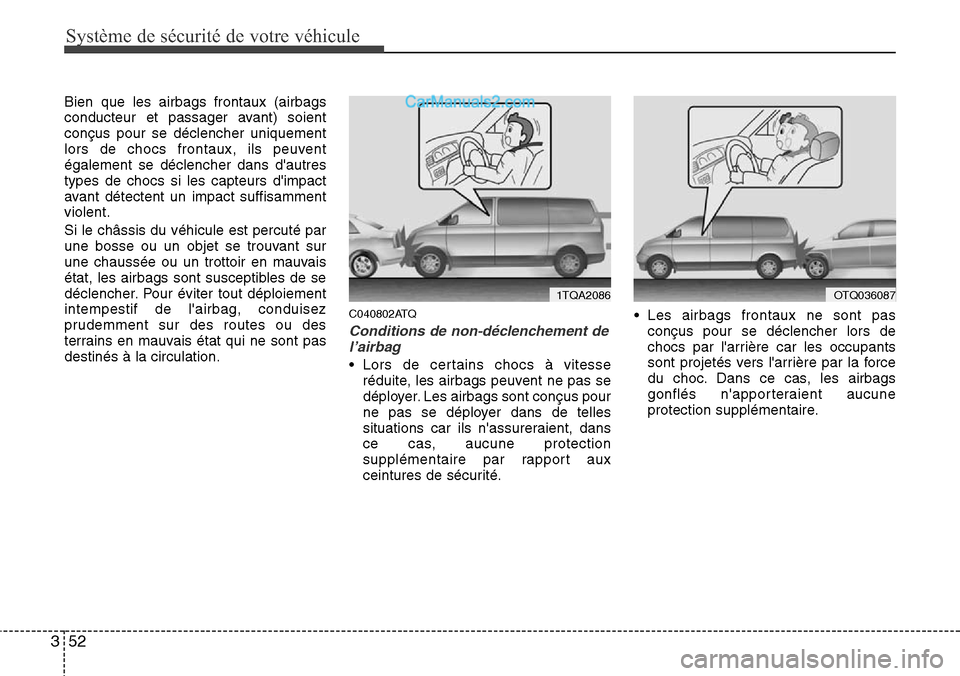

Bien que les airbags frontaux (airbags
conducteur et passager avant) soient
conçus pour se déclencher uniquement
lors de chocs frontaux, ils peuvent
également se déclencher dans d'autres
types de chocs si les capteurs d'impact
avant détectent un impact suffisamment
violent.
Si le châssis du véhicule est percuté par
une bosse ou un objet se trouvant sur
une chaussée ou un trottoir en mauvais
état, les airbags sont susceptibles de se
déclencher. Pour éviter tout déploiement
intempestif de l'airbag, conduisez
prudemment sur des routes ou des
terrains en mauvais état qui ne sont pas
destinés à la circulation.
C040802ATQ
Conditions de non-déclenchement de
l’airbag
• Lors de certains chocs à vitesse
réduite, les airbags peuvent ne pas se
déployer. Les airbags sont conçus pour
ne pas se déployer dans de telles
situations car ils n'assureraient, dans
ce cas, aucune protection
supplémentaire par rapport aux
ceintures de sécurité.• Les airbags frontaux ne sont pas
conçus pour se déclencher lors de
chocs par l'arrière car les occupants
sont projetés vers l'arrière par la force
du choc. Dans ce cas, les airbags
gonflés n'apporteraient aucune
protection supplémentaire.
1TQA2086OTQ036087

353
Système de sécurité de votre véhicule

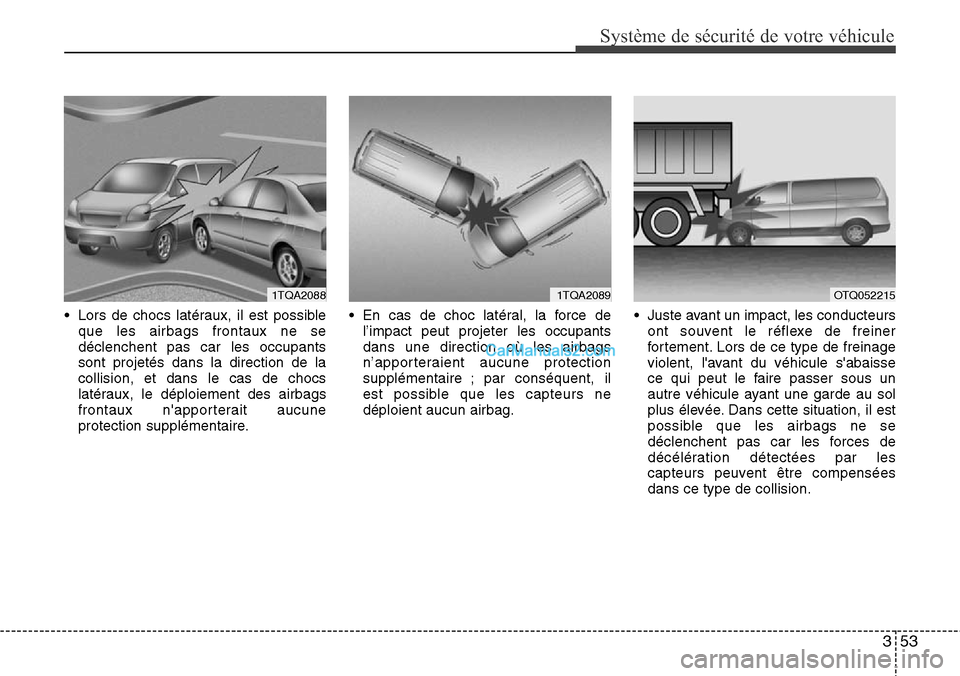

• Lors de chocs latéraux, il est possible
que les airbags frontaux ne se
déclenchent pas car les occupants
sont projetés dans la direction de la
collision, et dans le cas de chocs
latéraux, le déploiement des airbags
frontaux n'apporterait aucune
protection supplémentaire.• En cas de choc latéral, la force de
l’impact peut projeter les occupants
dans une direction où les airbags
n’apporteraient aucune protection
supplémentaire ; par conséquent, il
est possible que les capteurs ne
déploient aucun airbag.• Juste avant un impact, les conducteurs
ont souvent le réflexe de freiner
fortement. Lors de ce type de freinage
violent, l'avant du véhicule s'abaisse
ce qui peut le faire passer sous un
autre véhicule ayant une garde au sol
plus élevée. Dans cette situation, il est
possible que les airbags ne se
déclenchent pas car les forces de
décélération détectées par les
capteurs peuvent être compensées
dans ce type de collision.
1TQA20891TQA2088OTQ052215

Système de sécurité de votre véhicule
54 3

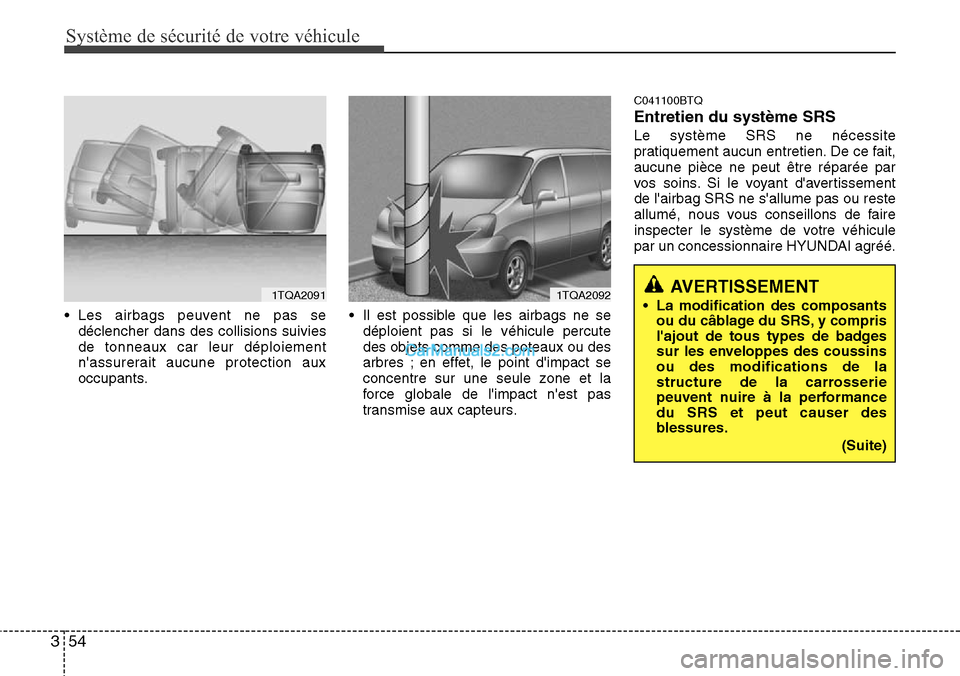

• Les airbags peuvent ne pas se
déclencher dans des collisions suivies
de tonneaux car leur déploiement
n'assurerait aucune protection aux
occupants.• Il est possible que les airbags ne se
déploient pas si le véhicule percute
des objets comme des poteaux ou des
arbres ; en effet, le point d'impact se
concentre sur une seule zone et la
force globale de l'impact n'est pas
transmise aux capteurs.
C041100BTQ
Entretien du système SRS
Le système SRS ne nécessite
pratiquement aucun entretien. De ce fait,
aucune pièce ne peut être réparée par
vos soins. Si le voyant d'avertissement
de l'airbag SRS ne s'allume pas ou reste
allumé, nous vous conseillons de faire
inspecter le système de votre véhicule
par un concessionnaire HYUNDAI agréé.
AVERTISSEMENT
• La modification des composants
ou du câblage du SRS, y compris
l'ajout de tous types de badges
sur les enveloppes des coussins
ou des modifications de la
structure de la carrosserie
peuvent nuire à la performance
du SRS et peut causer des
blessures.
(Suite)1TQA20911TQA2092
