Entretien
SYSTÈME ANTI-POLLUTION
G270000AEN
Le système anti-pollution de votre
véhicule est couvert par une garantie
écrite limitée. Veuillez vous référer aux
informations de garantie contenues dans
le Livret de garantie et d’entretien de
votre véhicule.
Pour respecter les réglementations en
matière d’émission, votre véhicule est
équipé d’un système de contrôle des
émissions.
Il existe trois types de systèmes de
contrôle des émissions :
(1) Système de contrôle des émissions
de gaz de carter
(2) Système de contrôle des émissions
de vapeur
(3) Système de contrôle des émissions
d’échappement
Afin d’assurer le fonctionnement correct
des systèmes de contrôle des émissions,
il est recommandé de faire contrôler et
entretenir votre véhicule par un
concessionnaire HYUNDAI agréé
conformément au programme d’entretien
figurant dans ce manuel.Recommandation concernant le test
de contrôle et entretien (avec le
système de contrôle de trajectoire
électronique ESP)
• Pour éviter les ratés d’allumage lors
du test du dynamomètre, coupez le
système ESP en appuyant sur le
commutateur ESP.
• Une fois le test du dynamomètre
achevé, activez de nouveau le
système ESP en appuyant à
nouveau sur le commutateur ESP.
G270100AUN
1. Système de contrôle des
émissions de gaz de carter
Le système de ventilation du carter
positif permet d’empêcher la pollution de
l’air causée par une fuite des gaz émis
par le carter. Le système alimente le
carter en air filtré au moyen du tuyau
d’admission d’air. À l’intérieur du carter,
l’air frais se mélange aux gaz émis et ce
mélange passe de la soupape de
recyclage des gaz de carter au dispositif
d’admission.
G270200AEN
2. Système de contrôle des
émissions de vapeur
Le système de contrôle des émissions
de vapeur est conçu pour empêcher les
vapeurs de carburant de se libérer dans
l’atmosphère.

Entretien
88 7

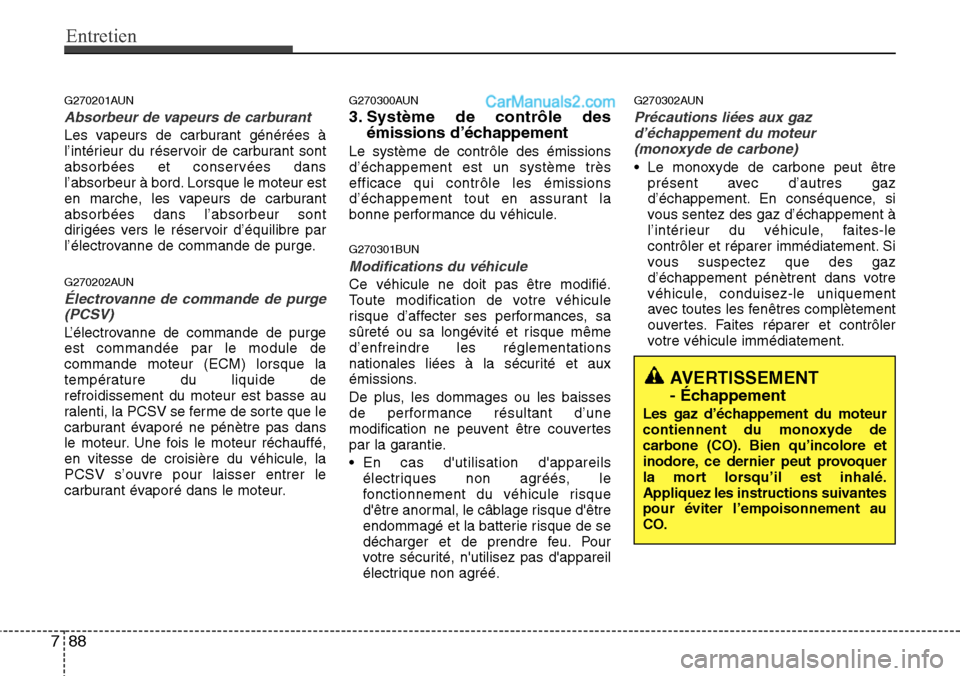

G270201AUN
Absorbeur de vapeurs de carburant
Les vapeurs de carburant générées à
l’intérieur du réservoir de carburant sont
absorbées et conservées dans
l’absorbeur à bord. Lorsque le moteur est
en marche, les vapeurs de carburant
absorbées dans l’absorbeur sont
dirigées vers le réservoir d’équilibre par
l’électrovanne de commande de purge.
G270202AUN
Électrovanne de commande de purge
(PCSV)
L’électrovanne de commande de purge
est commandée par le module de
commande moteur (ECM) lorsque la
température du liquide de
refroidissement du moteur est basse au
ralenti, la PCSV se ferme de sorte que le
carburant évaporé ne pénètre pas dans
le moteur. Une fois le moteur réchauffé,
en vitesse de croisière du véhicule, la
PCSV s’ouvre pour laisser entrer le
carburant évaporé dans le moteur.
G270300AUN
3. Système de contrôle des
émissions d’échappement
Le système de contrôle des émissions
d’échappement est un système très
efficace qui contrôle les émissions
d’échappement tout en assurant la
bonne performance du véhicule.
G270301BUN
Modifications du véhicule
Ce véhicule ne doit pas être modifié.
Toute modification de votre véhicule
risque d’affecter ses performances, sa
sûreté ou sa longévité et risque même
d’enfreindre les réglementations
nationales liées à la sécurité et aux
émissions.
De plus, les dommages ou les baisses
de performance résultant d’une
modification ne peuvent être couvertes
par la garantie.
• En cas d'utilisation d'appareils
électriques non agréés, le
fonctionnement du véhicule risque
d'être anormal, le câblage risque d'être
endommagé et la batterie risque de se
décharger et de prendre feu. Pour
votre sécurité, n'utilisez pas d'appareil
électrique non agréé.
G270302AUN
Précautions liées aux gaz
d’échappement du moteur
(monoxyde de carbone)
• Le monoxyde de carbone peut être
présent avec d’autres gaz
d’échappement. En conséquence, si
vous sentez des gaz d’échappement à
l’intérieur du véhicule, faites-le
contrôler et réparer immédiatement. Si
vous suspectez que des gaz
d’échappement pénètrent dans votre
véhicule, conduisez-le uniquement
avec toutes les fenêtres complètement
ouvertes. Faites réparer et contrôler
votre véhicule immédiatement.
AVERTISSEMENT
- Échappement
Les gaz d’échappement du moteur
contiennent du monoxyde de
carbone (CO). Bien qu’incolore et
inodore, ce dernier peut provoquer
la mort lorsqu’il est inhalé.
Appliquez les instructions suivantes
pour éviter l’empoisonnement au
CO.

789
Entretien

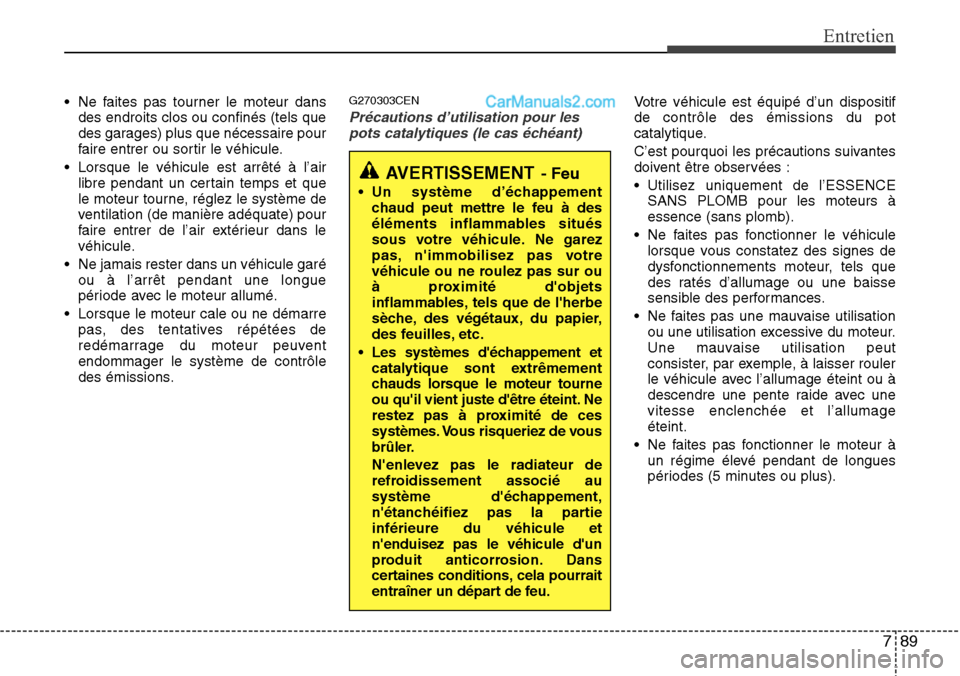

• Ne faites pas tourner le moteur dans
des endroits clos ou confinés (tels que
des garages) plus que nécessaire pour
faire entrer ou sortir le véhicule.
• Lorsque le véhicule est arrêté à l’air
libre pendant un certain temps et que
le moteur tourne, réglez le système de
ventilation (de manière adéquate) pour
faire entrer de l’air extérieur dans le
véhicule.
• Ne jamais rester dans un véhicule garé
ou à l’arrêt pendant une longue
période avec le moteur allumé.
• Lorsque le moteur cale ou ne démarre
pas, des tentatives répétées de
redémarrage du moteur peuvent
endommager le système de contrôle
des émissions.G270303CEN
Précautions d’utilisation pour les
pots catalytiques (le cas échéant)Votre véhicule est équipé d’un dispositif
de contrôle des émissions du pot
catalytique.
C’est pourquoi les précautions suivantes
doivent être observées :
• Utilisez uniquement de l’ESSENCE
SANS PLOMB pour les moteurs à
essence (sans plomb).
• Ne faites pas fonctionner le véhicule
lorsque vous constatez des signes de
dysfonctionnements moteur, tels que
des ratés d’allumage ou une baisse
sensible des performances.
• Ne faites pas une mauvaise utilisation
ou une utilisation excessive du moteur.
Une mauvaise utilisation peut
consister, par exemple, à laisser rouler
le véhicule avec l’allumage éteint ou à
descendre une pente raide avec une
vitesse enclenchée et l’allumage
éteint.
• Ne faites pas fonctionner le moteur à
un régime élevé pendant de longues
périodes (5 minutes ou plus).
AVERTISSEMENT- Feu
• Un système d’échappement
chaud peut mettre le feu à des
éléments inflammables situés
sous votre véhicule. Ne garez
pas, n'immobilisez pas votre
véhicule ou ne roulez pas sur ou
à proximité d'objets
inflammables, tels que de l'herbe
sèche, des végétaux, du papier,
des feuilles, etc.
• Les systèmes d'échappement et
catalytique sont extrêmement
chauds lorsque le moteur tourne
ou qu'il vient juste d'être éteint. Ne
restez pas à proximité de ces
systèmes. Vous risqueriez de vous
brûler.
N'enlevez pas le radiateur de
refroidissement associé au
système d'échappement,
n'étanchéifiez pas la partie
inférieure du véhicule et
n'enduisez pas le véhicule d'un
produit anticorrosion. Dans
certaines conditions, cela pourrait
entraîner un départ de feu.

Entretien
90 7

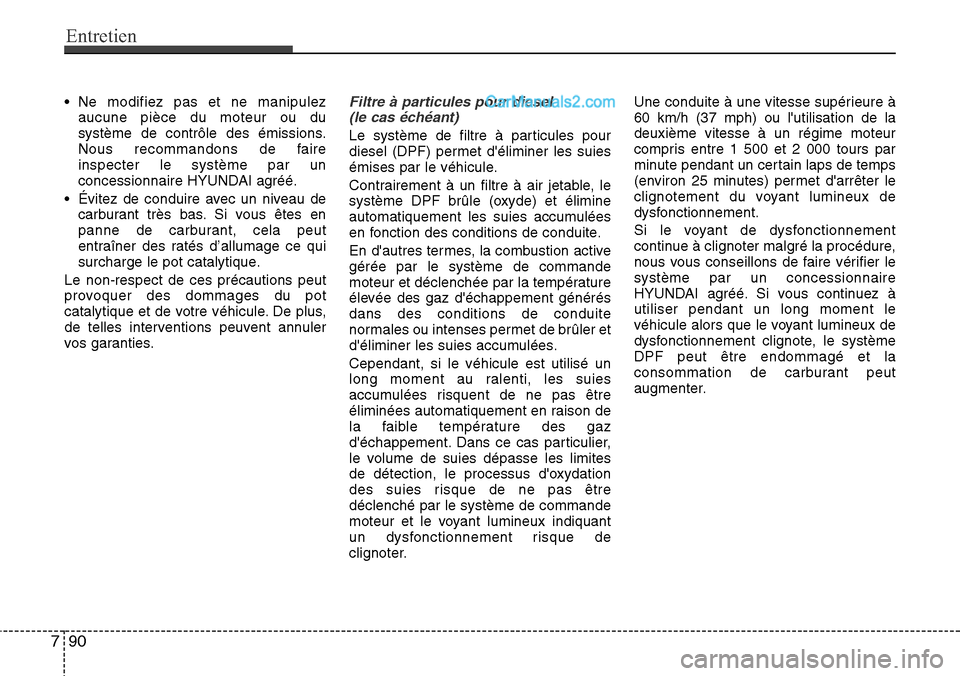

• Ne modifiez pas et ne manipulez
aucune pièce du moteur ou du
système de contrôle des émissions.
Nous recommandons de faire
inspecter le système par un
concessionnaire HYUNDAI agréé.
• Évitez de conduire avec un niveau de
carburant très bas. Si vous êtes en
panne de carburant, cela peut
entraîner des ratés d’allumage ce qui
surcharge le pot catalytique.
Le non-respect de ces précautions peut
provoquer des dommages du pot
catalytique et de votre véhicule. De plus,
de telles interventions peuvent annuler
vos garanties.Filtre à particules pour diesel
(le cas échéant)
Le système de filtre à particules pour
diesel (DPF) permet d'éliminer les suies
émises par le véhicule.
Contrairement à un filtre à air jetable, le
système DPF brûle (oxyde) et élimine
automatiquement les suies accumulées
en fonction des conditions de conduite.
En d'autres termes, la combustion active
gérée par le système de commande
moteur et déclenchée par la température
élevée des gaz d'échappement générés
dans des conditions de conduite
normales ou intenses permet de brûler et
d'éliminer les suies accumulées.
Cependant, si le véhicule est utilisé un
long moment au ralenti, les suies
accumulées risquent de ne pas être
éliminées automatiquement en raison de
la faible température des gaz
d'échappement. Dans ce cas particulier,
le volume de suies dépasse les limites
de détection, le processus d'oxydation
des suies risque de ne pas être
déclenché par le système de commande
moteur et le voyant lumineux indiquant
un dysfonctionnement risque de
clignoter.Une conduite à une vitesse supérieure à
60 km/h (37 mph) ou l'utilisation de la
deuxième vitesse à un régime moteur
compris entre 1 500 et 2 000 tours par
minute pendant un certain laps de temps
(environ 25 minutes) permet d'arrêter le
clignotement du voyant lumineux de
dysfonctionnement.
Si le voyant de dysfonctionnement
continue à clignoter malgré la procédure,
nous vous conseillons de faire vérifier le
système par un concessionnaire
HYUNDAI agréé. Si vous continuez à
utiliser pendant un long moment le
véhicule alors que le voyant lumineux de
dysfonctionnement clignote, le système
DPF peut être endommagé et la
consommation de carburant peut
augmenter.

791
Entretien

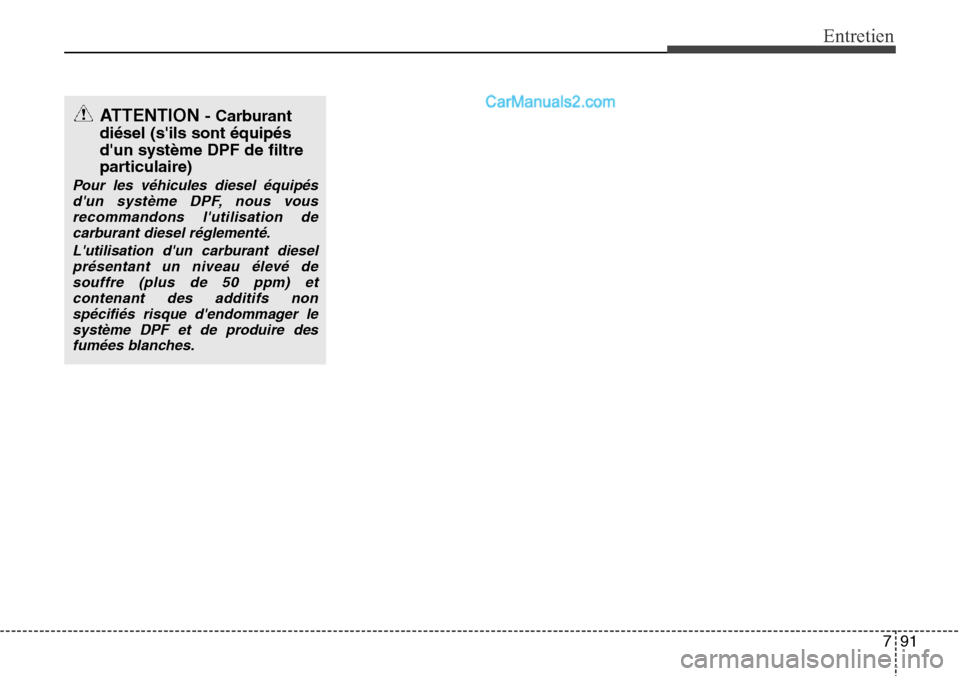

ATTENTION - Carburant
diésel (s'ils sont équipés
d'un système DPF de filtre
particulaire)
Pour les véhicules diesel équipés
d'un système DPF, nous vous
recommandons l'utilisation de
carburant diesel réglementé.
L'utilisation d'un carburant diesel
présentant un niveau élevé de
souffre (plus de 50 ppm) et
contenant des additifs non
spécifiés risque d'endommager le
système DPF et de produire des
fumées blanches.

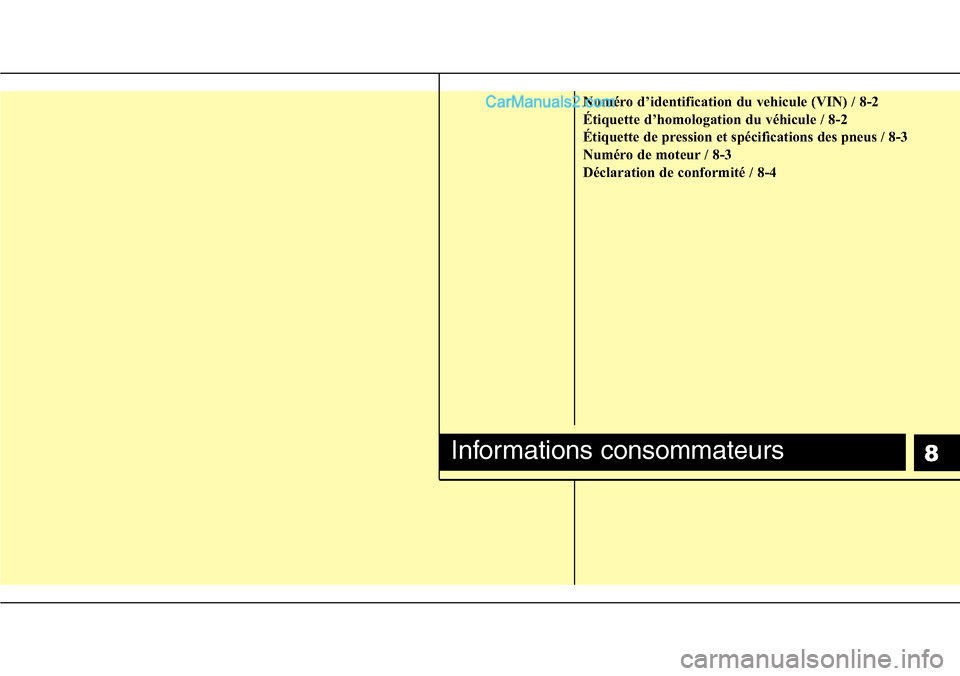

8
Numéro d’identification du vehicule (VIN) / 8-2
Étiquette d’homologation du véhicule / 8-2
Étiquette de pression et spécifìcations des pneus / 8-3
Numéro de moteur / 8-3
Déclaration de conformité / 8-4
Informations consommateurs

Informations consommateurs
2 8

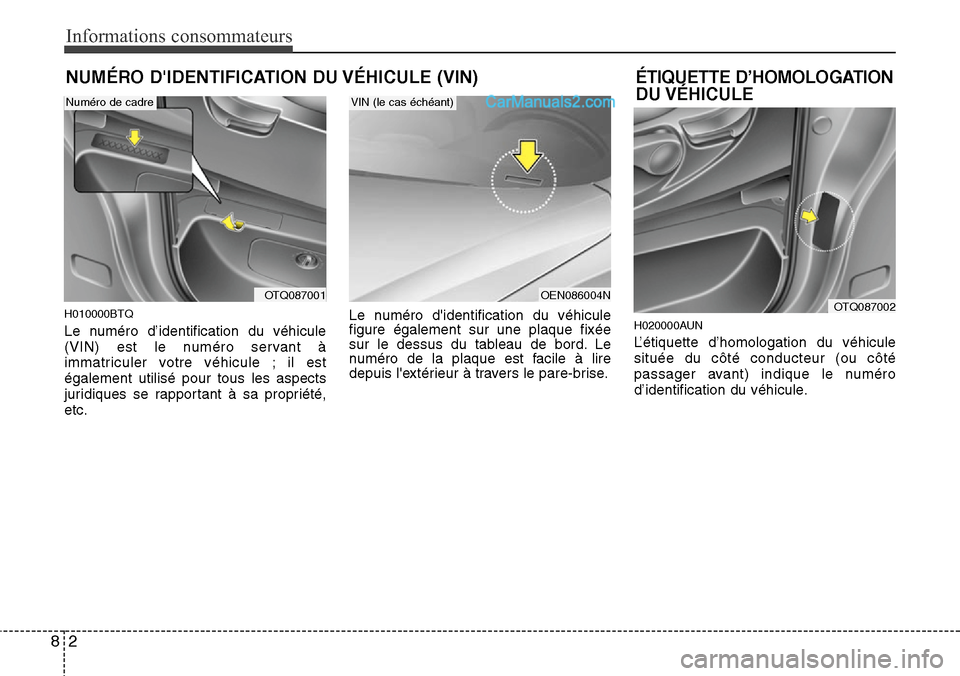

NUMÉRO D'IDENTIFICATION DU VÉHICULE (VIN)
H010000BTQ
Le numéro d’identification du véhicule
(VIN) est le numéro servant à
immatriculer votre véhicule ; il est
également utilisé pour tous les aspects
juridiques se rapportant à sa propriété,
etc.Le numéro d'identification du véhicule
figure également sur une plaque fixée
sur le dessus du tableau de bord. Le
numéro de la plaque est facile à lire
depuis l'extérieur à travers le pare-brise.H020000AUN
L’étiquette d’homologation du véhicule
située du côté conducteur (ou côté
passager avant) indique le numéro
d’identification du véhicule.
ÉTIQUETTE D’HOMOLOGATION
DU VÉHICULE
OTQ087002OEN086004N
VIN (le cas échéant)
OTQ087001
Numéro de cadre

83
Informations consommateurs

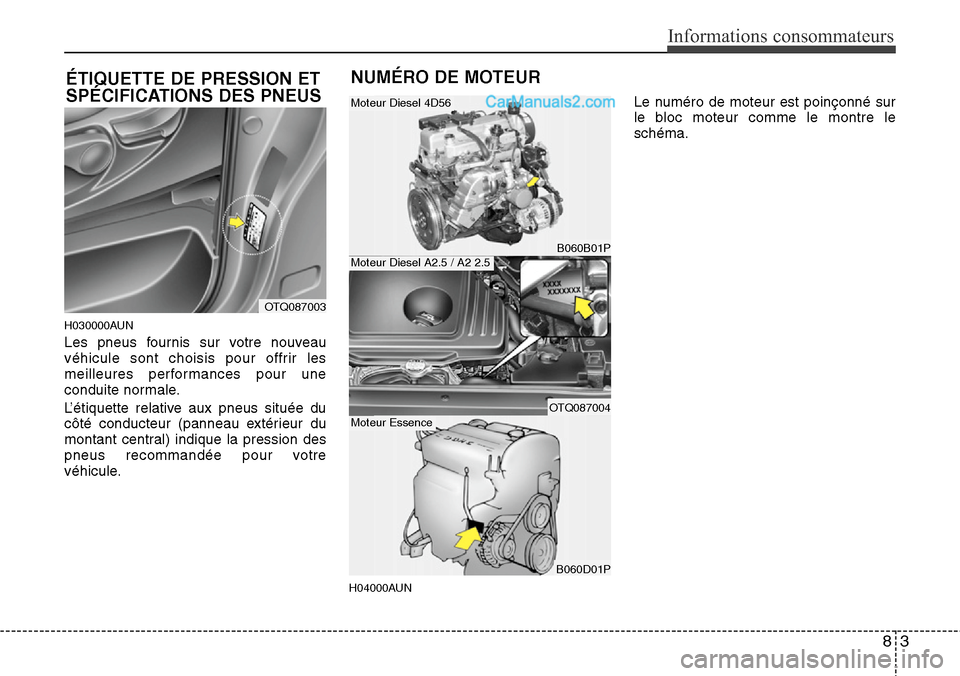

H030000AUN
Les pneus fournis sur votre nouveau
véhicule sont choisis pour offrir les
meilleures performances pour une
conduite normale.
L’étiquette relative aux pneus située du
côté conducteur (panneau extérieur du
montant central) indique la pression des
pneus recommandée pour votre
véhicule.
H04000AUN
Le numéro de moteur est poinçonné sur
le bloc moteur comme le montre le
schéma.
ÉTIQUETTE DE PRESSION ET
SPÉCIFICATIONS DES PNEUS
OTQ087003
B060B01P
OTQ087004
B060D01P
Moteur Diesel 4D56
Moteur Diesel A2.5 / A2 2.5
Moteur Essence
NUMÉRO DE MOTEUR
