2013 Hyundai H-1 (Grand Starex) Manuel du propriétaire (in French)

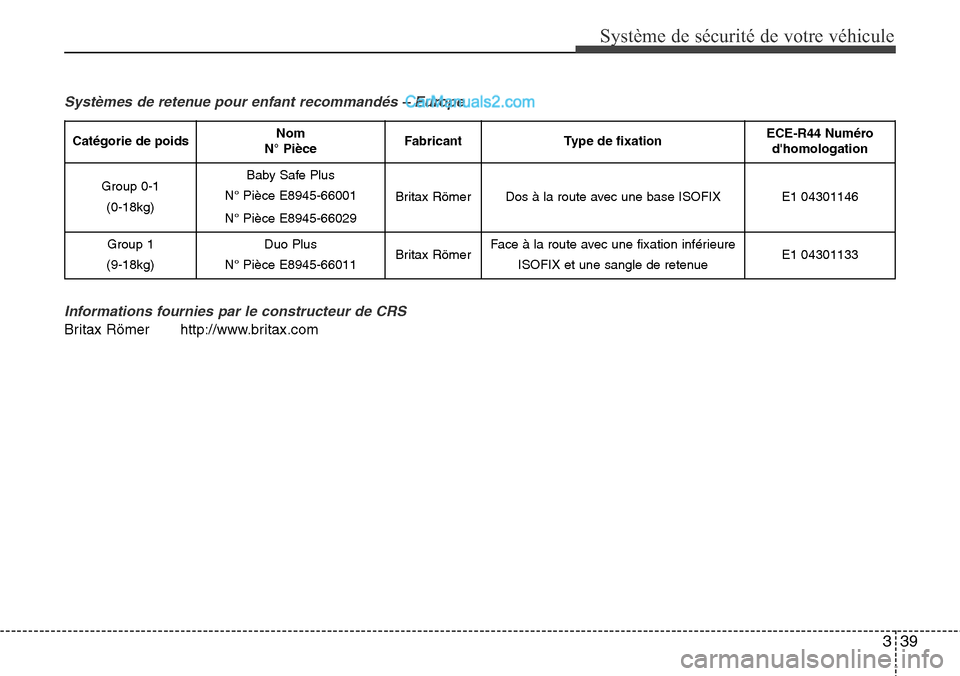

339
Système de sécurité de votre véhicule
Systèmes de retenue pour enfant recommandés – Europe
Informations fournies par le constructeur de CRS
Britax Römer http://www.britax.com
Catégorie de poidsNom
N° PièceFabricantType de fixationECE-R44 Numéro
d'homologation
Group 0-1
(0-18kg)Baby Safe Plus
N° Pièce E8945-66001
N° Pièce E8945-66029
Britax RömerDos à la route avec une base ISOFIXE1 04301146
Group 1
(9-18kg)Duo Plus
N° Pièce E8945-66011Britax RömerFace à la route avec une fixation inférieure
ISOFIX et une sangle de retenueE1 04301133

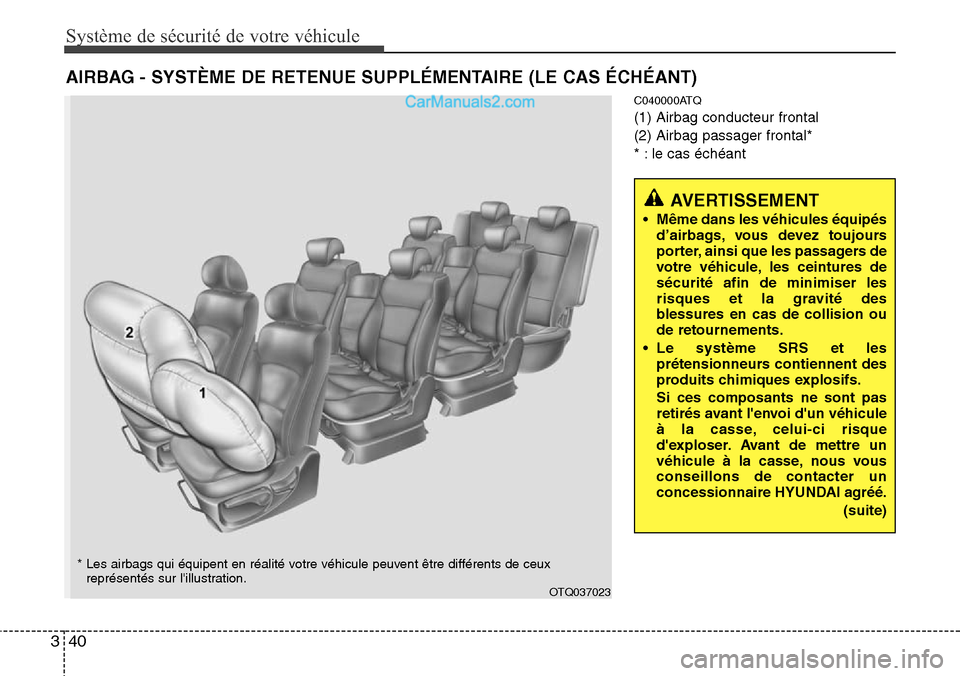

Système de sécurité de votre véhicule
40 3
C040000ATQ
(1) Airbag conducteur frontal
(2) Airbag passager frontal*
* : le cas échéant
AIRBAG - SYSTÈME DE RETENUE SUPPLÉMENTAIRE (LE CAS ÉCHÉANT)
AVERTISSEMENT
• Même dans les véhicules équipés
d’airbags, vous devez toujours
porter, ainsi que les passagers de
votre véhicule, les ceintures de
sécurité afin de minimiser les
risques et la gravité des
blessures en cas de collision ou
de retournements.
• Le système SRS et les
prétensionneurs contiennent des
produits chimiques explosifs.
Si ces composants ne sont pas
retirés avant l'envoi d'un véhicule
à la casse, celui-ci risque
d'exploser. Avant de mettre un
véhicule à la casse, nous vous
conseillons de contacter un
concessionnaire HYUNDAI agréé.
(suite)
OTQ037023
* Les airbags qui équipent en réalité votre véhicule peuvent être différents de ceux
représentés sur l'illustration.

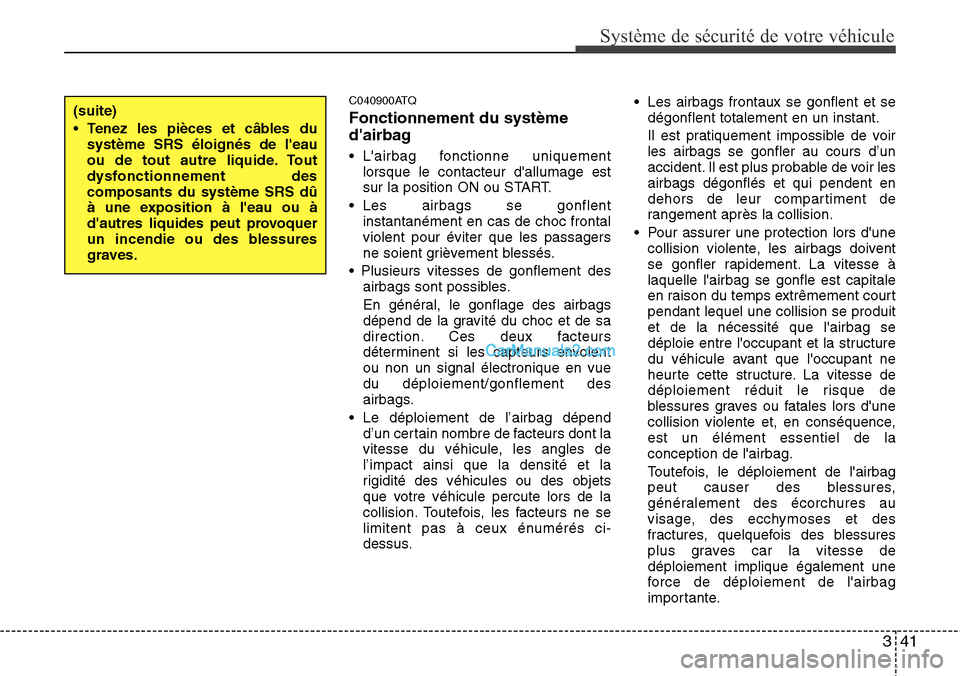

341
Système de sécurité de votre véhicule
C040900ATQ
Fonctionnement du système
d'airbag
• L'airbag fonctionne uniquement
lorsque le contacteur d'allumage est
sur la position ON ou START.
• Les airbags se gonflent
instantanément en cas de choc frontal
violent pour éviter que les passagers
ne soient grièvement blessés.
• Plusieurs vitesses de gonflement des
airbags sont possibles.
En général, le gonflage des airbags
dépend de la gravité du choc et de sa
direction. Ces deux facteurs
déterminent si les capteurs envoient
ou non un signal électronique en vue
du déploiement/gonflement des
airbags.
• Le déploiement de l’airbag dépend
d’un certain nombre de facteurs dont la
vitesse du véhicule, les angles de
l’impact ainsi que la densité et la
rigidité des véhicules ou des objets
que votre véhicule percute lors de la
collision. Toutefois, les facteurs ne se
limitent pas à ceux énumérés ci-
dessus.• Les airbags frontaux se gonflent et se
dégonflent totalement en un instant.
Il est pratiquement impossible de voir
les airbags se gonfler au cours d’un
accident. Il est plus probable de voir les
airbags dégonflés et qui pendent en
dehors de leur compartiment de
rangement après la collision.
• Pour assurer une protection lors d'une
collision violente, les airbags doivent
se gonfler rapidement. La vitesse à
laquelle l'airbag se gonfle est capitale
en raison du temps extrêmement court
pendant lequel une collision se produit
et de la nécessité que l'airbag se
déploie entre l'occupant et la structure
du véhicule avant que l'occupant ne
heurte cette structure. La vitesse de
déploiement réduit le risque de
blessures graves ou fatales lors d'une
collision violente et, en conséquence,
est un élément essentiel de la
conception de l'airbag.
Toutefois, le déploiement de l'airbag
peut causer des blessures,
généralement des écorchures au
visage, des ecchymoses et des
fractures, quelquefois des blessures
plus graves car la vitesse de
déploiement implique également une
force de déploiement de l'airbag
importante.
(suite)
• Tenez les pièces et câbles du
système SRS éloignés de l'eau
ou de tout autre liquide. Tout
dysfonctionnement des
composants du système SRS dû
à une exposition à l'eau ou à
d'autres liquides peut provoquer
un incendie ou des blessures
graves.

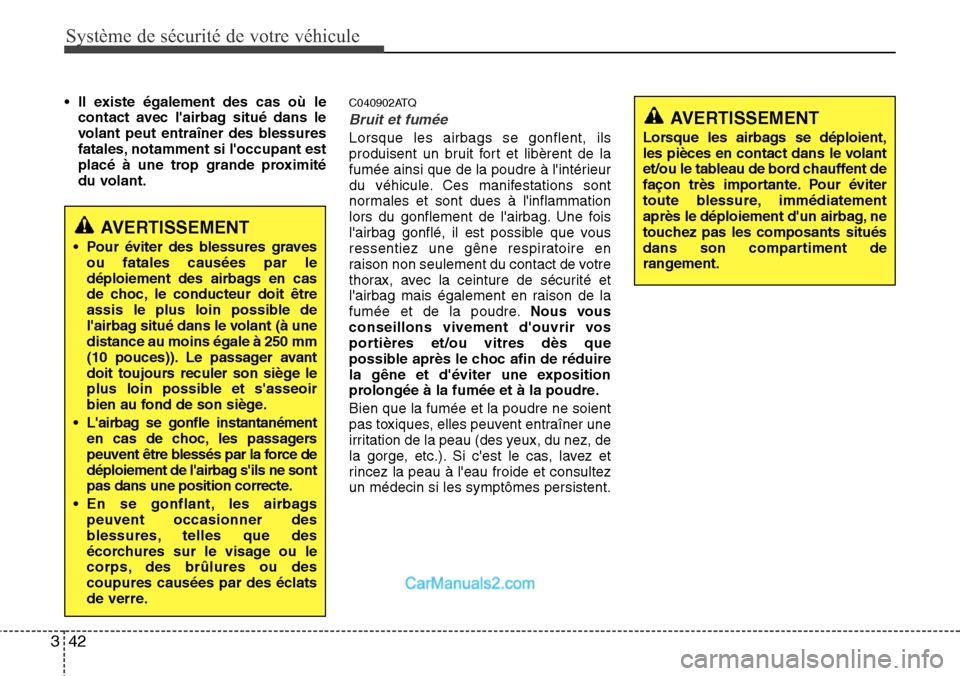

Système de sécurité de votre véhicule
42 3
• Il existe également des cas où le
contact avec l'airbag situé dans le
volant peut entraîner des blessures
fatales, notamment si l'occupant est
placé à une trop grande proximité
du volant.C040902ATQ
Bruit et fumée
Lorsque les airbags se gonflent, ils
produisent un bruit fort et libèrent de la
fumée ainsi que de la poudre à l'intérieur
du véhicule. Ces manifestations sont
normales et sont dues à l'inflammation
lors du gonflement de l'airbag. Une fois
l'airbag gonflé, il est possible que vous
ressentiez une gêne respiratoire en
raison non seulement du contact de votre
thorax, avec la ceinture de sécurité et
l'airbag mais également en raison de la
fumée et de la poudre.Nous vous
conseillons vivement d'ouvrir vos
portières et/ou vitres dès que
possible après le choc afin de réduire
la gêne et d'éviter une exposition
prolongée à la fumée et à la poudre.
Bien que la fumée et la poudre ne soient
pas toxiques, elles peuvent entraîner une
irritation de la peau (des yeux, du nez, de
la gorge, etc.). Si c'est le cas, lavez et
rincez la peau à l'eau froide et consultez
un médecin si les symptômes persistent.
AVERTISSEMENT
Lorsque les airbags se déploient,
les pièces en contact dans le volant
et/ou le tableau de bord chauffent de
façon très importante. Pour éviter
toute blessure, immédiatement
après le déploiement d'un airbag, ne
touchez pas les composants situés
dans son compartiment de
rangement.
AVERTISSEMENT
• Pour éviter des blessures graves
ou fatales causées par le
déploiement des airbags en cas
de choc, le conducteur doit être
assis le plus loin possible de
l'airbag situé dans le volant (à une
distance au moins égale à 250 mm
(10 pouces)). Le passager avant
doit toujours reculer son siège le
plus loin possible et s'asseoir
bien au fond de son siège.
• L'airbag se gonfle instantanément
en cas de choc, les passagers
peuvent être blessés par la force de
déploiement de l'airbag s'ils ne sont
pas dans une position correcte.
• En se gonflant, les airbags
peuvent occasionner des
blessures, telles que des
écorchures sur le visage ou le
corps, des brûlures ou des
coupures causées par des éclats
de verre.

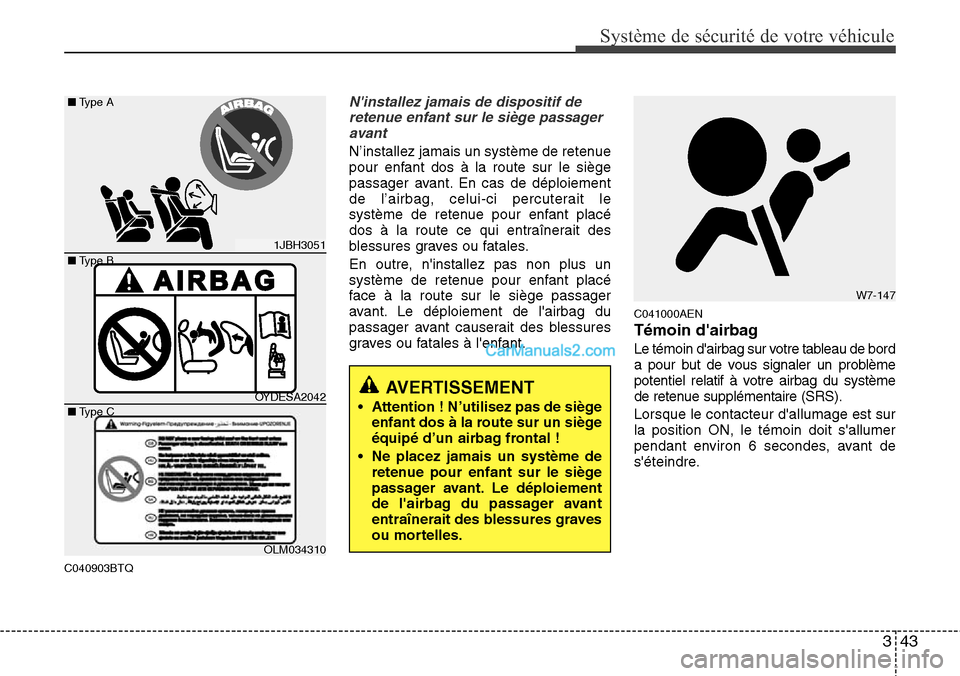

343
Système de sécurité de votre véhicule
C040903BTQ
N'installez jamais de dispositif de
retenue enfant sur le siège passager
avant
N’installez jamais un système de retenue
pour enfant dos à la route sur le siège
passager avant. En cas de déploiement
de l’airbag, celui-ci percuterait le
système de retenue pour enfant placé
dos à la route ce qui entraînerait des
blessures graves ou fatales.
En outre, n'installez pas non plus un
système de retenue pour enfant placé
face à la route sur le siège passager
avant. Le déploiement de l'airbag du
passager avant causerait des blessures
graves ou fatales à l'enfant.
C041000AEN
Témoin d'airbag
Le témoin d'airbag sur votre tableau de bord
a pour but de vous signaler un problème
potentiel relatif à votre airbag du système
de retenue supplémentaire (SRS).
Lorsque le contacteur d'allumage est sur
la position ON, le témoin doit s'allumer
pendant environ 6 secondes, avant de
s'éteindre.
AVERTISSEMENT
• Attention ! N’utilisez pas de siège
enfant dos à la route sur un siège
équipé d’un airbag frontal !
• Ne placez jamais un système de
retenue pour enfant sur le siège
passager avant. Le déploiement
de l'airbag du passager avant
entraînerait des blessures graves
ou mortelles.
W7-147
1JBH3051
OYDESA2042
OLM034310
■Type B ■Type A
■Type C

Système de sécurité de votre véhicule
44 3

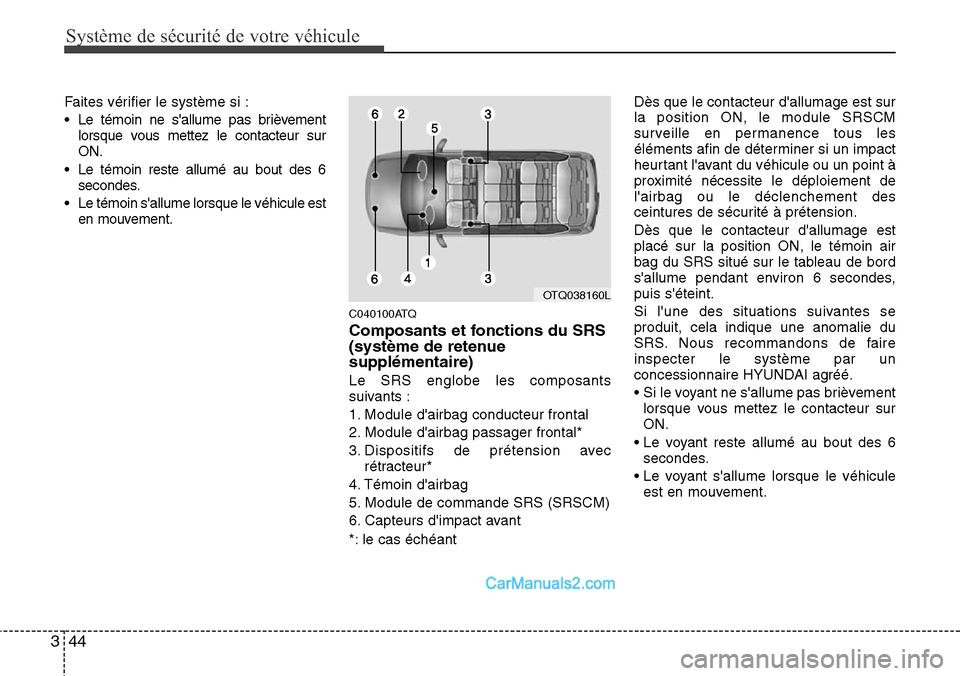

Faites vérifier le système si :
• Le témoin ne s'allume pas brièvement
lorsque vous mettez le contacteur sur
ON.
• Le témoin reste allumé au bout des 6
secondes.
• Le témoin s'allume lorsque le véhicule est
en mouvement.
C040100ATQ
Composants et fonctions du SRS
(système de retenue
supplémentaire)
Le SRS englobe les composants
suivants :
1. Module d'airbag conducteur frontal
2. Module d'airbag passager frontal*
3. Dispositifs de prétension avec
rétracteur*
4. Témoin d'airbag
5. Module de commande SRS (SRSCM)
6. Capteurs d'impact avant
*: le cas échéantDès que le contacteur d'allumage est sur
la position ON, le module SRSCM
surveille en permanence tous les
éléments afin de déterminer si un impact
heurtant l'avant du véhicule ou un point à
proximité nécessite le déploiement de
l'airbag ou le déclenchement des
ceintures de sécurité à prétension.
Dès que le contacteur d'allumage est
placé sur la position ON, le témoin air
bag du SRS situé sur le tableau de bord
s'allume pendant environ 6 secondes,
puis s'éteint.
Si l'une des situations suivantes se
produit, cela indique une anomalie du
SRS. Nous recommandons de faire
inspecter le système par un
concessionnaire HYUNDAI agréé.
• Si le voyant ne s'allume pas brièvement
lorsque vous mettez le contacteur sur
ON.
• Le voyant reste allumé au bout des 6
secondes.
• Le voyant s'allume lorsque le véhicule
est en mouvement.
OTQ038160L

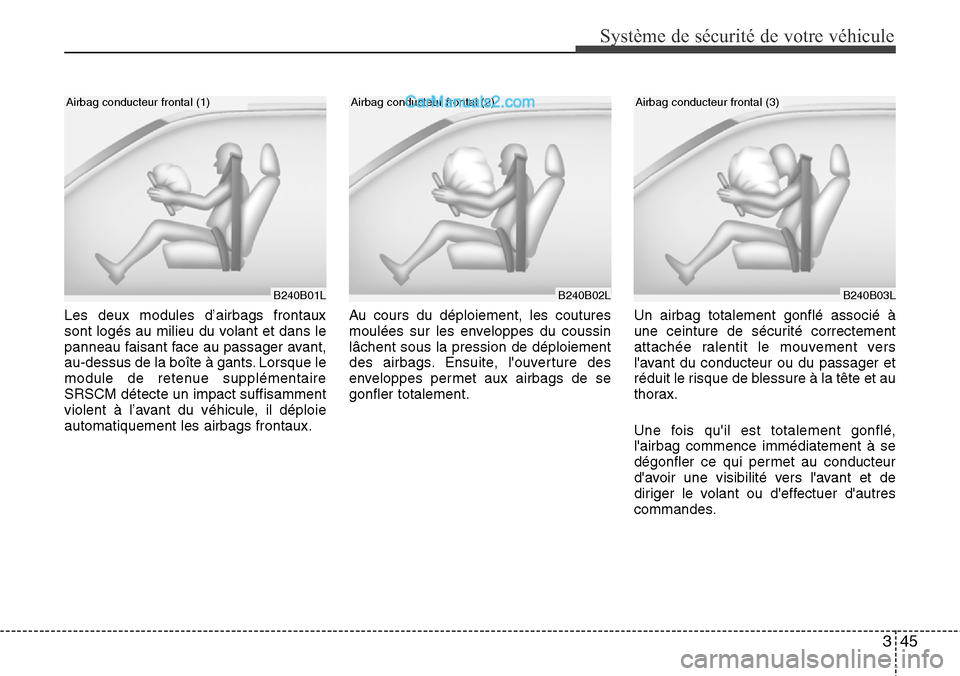

345
Système de sécurité de votre véhicule
Les deux modules d’airbags frontaux
sont logés au milieu du volant et dans le
panneau faisant face au passager avant,
au-dessus de la boîte à gants. Lorsque le
module de retenue supplémentaire
SRSCM détecte un impact suffisamment
violent à l’avant du véhicule, il déploie
automatiquement les airbags frontaux.Au cours du déploiement, les coutures
moulées sur les enveloppes du coussin
lâchent sous la pression de déploiement
des airbags. Ensuite, l'ouverture des
enveloppes permet aux airbags de se
gonfler totalement.Un airbag totalement gonflé associé à
une ceinture de sécurité correctement
attachée ralentit le mouvement vers
l'avant du conducteur ou du passager et
réduit le risque de blessure à la tête et au
thorax.
Une fois qu'il est totalement gonflé,
l'airbag commence immédiatement à se
dégonfler ce qui permet au conducteur
d'avoir une visibilité vers l'avant et de
diriger le volant ou d'effectuer d'autres
commandes.
B240B02LB240B03L
Airbag conducteur frontal (2)Airbag conducteur frontal (3)
B240B01L
Airbag conducteur frontal (1)

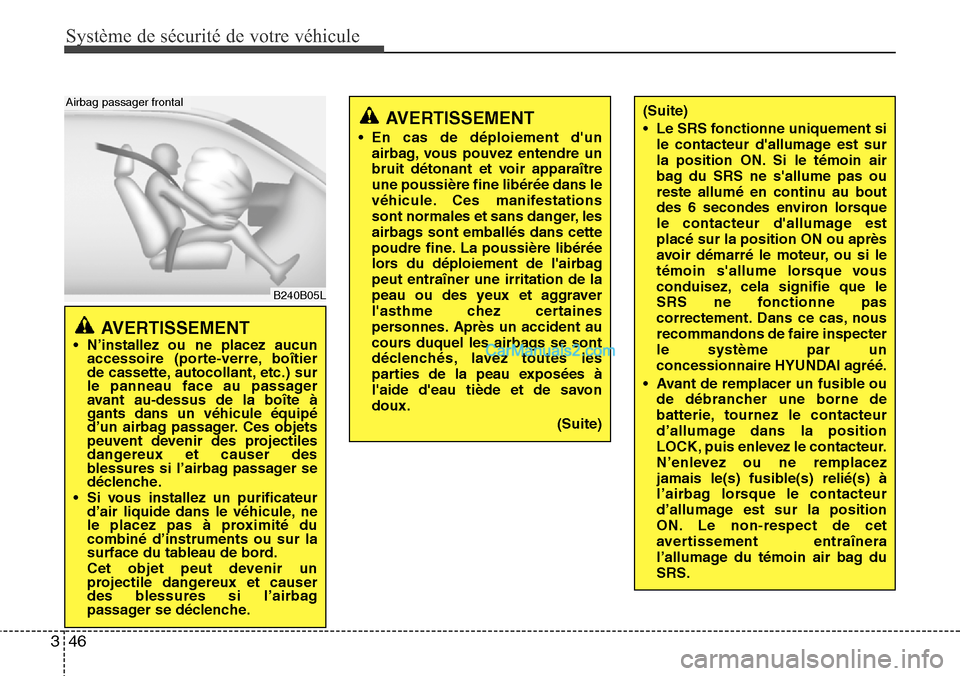

Système de sécurité de votre véhicule
46 3
AVERTISSEMENT
• En cas de déploiement d'un
airbag, vous pouvez entendre un
bruit détonant et voir apparaître
une poussière fine libérée dans le
véhicule. Ces manifestations
sont normales et sans danger, les
airbags sont emballés dans cette
poudre fine. La poussière libérée
lors du déploiement de l'airbag
peut entraîner une irritation de la
peau ou des yeux et aggraver
l'asthme chez certaines
personnes. Après un accident au
cours duquel les airbags se sont
déclenchés, lavez toutes les
parties de la peau exposées à
l'aide d'eau tiède et de savon
doux.
(Suite)
(Suite)
• Le SRS fonctionne uniquement si
le contacteur d'allumage est sur
la position ON. Si le témoin air
bag du SRS ne s'allume pas ou
reste allumé en continu au bout
des 6 secondes environ lorsque
le contacteur d'allumage est
placé sur la position ON ou après
avoir démarré le moteur, ou si le
témoin s'allume lorsque vous
conduisez, cela signifie que le
SRS ne fonctionne pas
correctement. Dans ce cas, nous
recommandons de faire inspecter
le système par un
concessionnaire HYUNDAI agréé.
• Avant de remplacer un fusible ou
de débrancher une borne de
batterie, tournez le contacteur
d’allumage dans la position
LOCK, puis enlevez le contacteur.
N’enlevez ou ne remplacez
jamais le(s) fusible(s) relié(s) à
l’airbag lorsque le contacteur
d’allumage est sur la position
ON. Le non-respect de cet
avertissement entraînera
l’allumage du témoin air bag du
SRS.
AVERTISSEMENT • N’installez ou ne placez aucun
accessoire (porte-verre, boîtier
de cassette, autocollant, etc.) sur
le panneau face au passager
avant au-dessus de la boîte à
gants dans un véhicule équipé
d’un airbag passager. Ces objets
peuvent devenir des projectiles
dangereux et causer des
blessures si l’airbag passager se
déclenche.
• Si vous installez un purificateur
d’air liquide dans le véhicule, ne
le placez pas à proximité du
combiné d’instruments ou sur la
surface du tableau de bord.
Cet objet peut devenir un
projectile dangereux et causer
des blessures si l’airbag
passager se déclenche.
B240B05L
Airbag passager frontal
