2013 Hyundai H-1 (Grand Starex) Manuel du propriétaire (in French)

747
Entretien

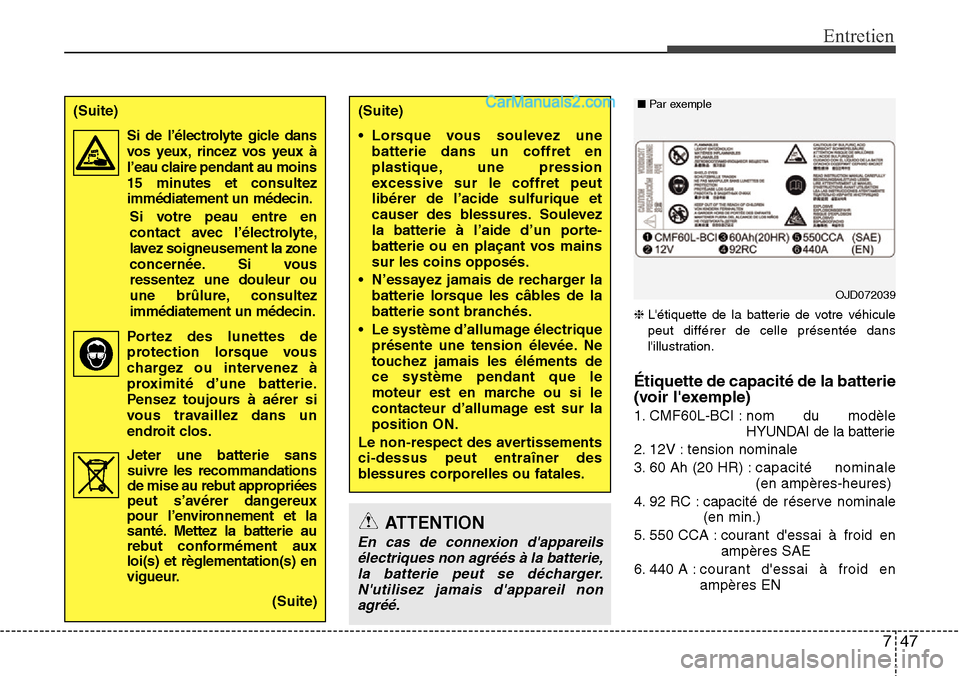

❈L'étiquette de la batterie de votre véhicule
peut différer de celle présentée dans
l'illustration.
Étiquette de capacité de la batterie
(voir l'exemple)
1. CMF60L-BCI :nom du modèle
HYUNDAI de la batterie
2. 12V : tension nominale
3. 60 Ah (20 HR) :capacité nominale
(en ampères-heures)
4. 92 RC : capacité de réserve nominale
(en min.)
5. 550 CCA : courant d'essai à froid en
ampères SAE
6. 440 A :courant d'essai à froid en
ampères EN
(Suite)
• Lorsque vous soulevez une
batterie dans un coffret en
plastique, une pression
excessive sur le coffret peut
libérer de l’acide sulfurique et
causer des blessures. Soulevez
la batterie à l’aide d’un porte-
batterie ou en plaçant vos mains
sur les coins opposés.
• N’essayez jamais de recharger la
batterie lorsque les câbles de la
batterie sont branchés.
• Le système d’allumage électrique
présente une tension élevée. Ne
touchez jamais les éléments de
ce système pendant que le
moteur est en marche ou si le
contacteur d’allumage est sur la
position ON.
Le non-respect des avertissements
ci-dessus peut entraîner des
blessures corporelles ou fatales.(Suite)
Si de l’électrolyte gicle dans
vos yeux, rincez vos yeux à
l’eau claire pendant au moins
15 minutes et consultez
immédiatement un médecin.
Si votre peau entre en
contact avec l’électrolyte,
lavez soigneusement la zone
concernée. Si vous
ressentez une douleur ou
une brûlure, consultez
immédiatement un médecin.
Portez des lunettes de
protection lorsque vous
chargez ou intervenez à
proximité d’une batterie.
Pensez toujours à aérer si
vous travaillez dans un
endroit clos.
Jeter une batterie sans
suivre les recommandations
de mise au rebut appropriées
peut s’avérer dangereux
pour l’environnement et la
santé. Mettez la batterie au
rebut conformément aux
loi(s) et règlementation(s) en
vigueur.
(Suite)
ATTENTION
En cas de connexion d'appareils
électriques non agréés à la batterie,
la batterie peut se décharger.
N'utilisez jamais d'appareil non
agréé.
OJD072039 ■Par exemple

Entretien
48 7
G190200AUN

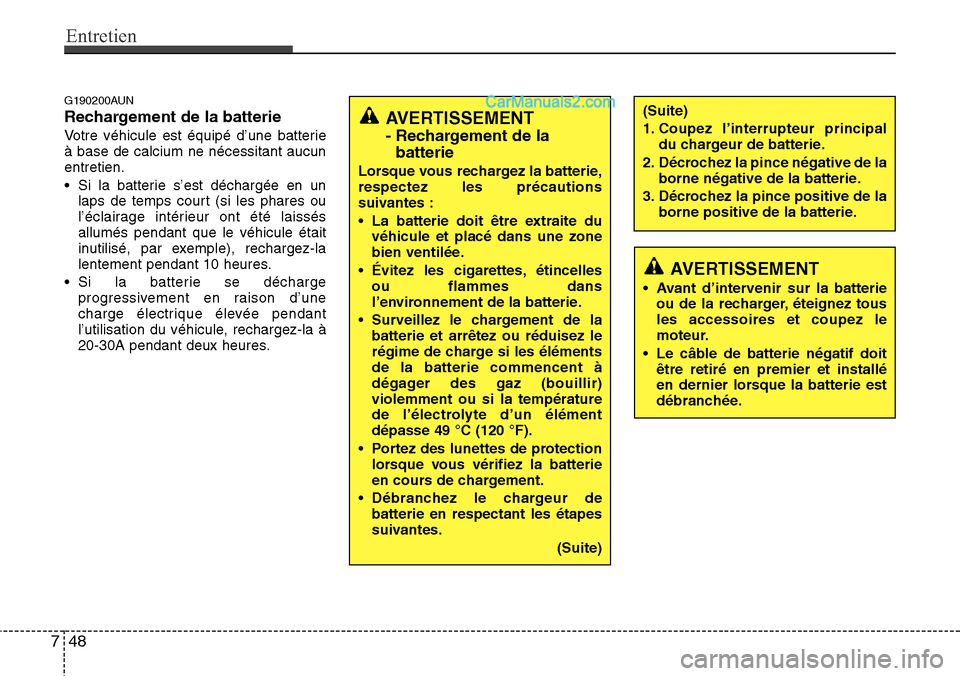

Rechargement de la batterie
Votre véhicule est équipé d’une batterie
à base de calcium ne nécessitant aucun
entretien.
• Si la batterie s’est déchargée en un
laps de temps court (si les phares ou
l’éclairage intérieur ont été laissés
allumés pendant que le véhicule était
inutilisé, par exemple), rechargez-la
lentement pendant 10 heures.
• Si la batterie se décharge
progressivement en raison d’une
charge électrique élevée pendant
l’utilisation du véhicule, rechargez-la à
20-30A pendant deux heures.
AVERTISSEMENT
- Rechargement de la
batterie
Lorsque vous rechargez la batterie,
respectez les précautions
suivantes :
• La batterie doit être extraite du
véhicule et placé dans une zone
bien ventilée.
• Évitez les cigarettes, étincelles
ou flammes dans
l’environnement de la batterie.
• Surveillez le chargement de la
batterie et arrêtez ou réduisez le
régime de charge si les éléments
de la batterie commencent à
dégager des gaz (bouillir)
violemment ou si la température
de l’électrolyte d’un élément
dépasse 49 °C (120 °F).
• Portez des lunettes de protection
lorsque vous vérifiez la batterie
en cours de chargement.
• Débranchez le chargeur de
batterie en respectant les étapes
suivantes.
(Suite)
(Suite)
1. Coupez l’interrupteur principal
du chargeur de batterie.
2. Décrochez la pince négative de la
borne négative de la batterie.
3. Décrochez la pince positive de la
borne positive de la batterie.
AVERTISSEMENT
• Avant d’intervenir sur la batterie
ou de la recharger, éteignez tous
les accessoires et coupez le
moteur.
• Le câble de batterie négatif doit
être retiré en premier et installé
en dernier lorsque la batterie est
débranchée.

749
Entretien
G190300BTQ
Réinitialisation des équipements
Les équipements doivent être
réinitialisés après avoir déchargé ou
débranché la batterie.
• Système de commande de la
climatisation (voir la section 4)
• Horloge (voir la section 4)
• Système audio (voir la section 4)
• Montée et descente auto des vitres
(voir la section 4)
• Ordinateur de route (voir la section 4)
G200100AUN
Entretien des pneumatiques
Pour un entretien correct, une sécurité
et une économie de carburant
optimales, vous devez toujours
maintenir les pneus aux pressions de
gonflage recommandées et rester
dans les limites de charge et de
répartition des poids recommandées
pour votre véhicule.
G200200AEN
Pressions de gonflage
recommandées à froid
La pression de tous les pneus (y
compris la roue de secours) doit être
vérifiée tous les jours lorsque les
pneus sont froids. Le terme « pneus
froids » signifie que le véhicule n’a
pas roulé depuis au moins trois
heures ou a parcouru une distance
inférieure à 1,6 km (1 mile).
Pour une conduite optimale du
véhicule et une usure minimale des
pneus, respectez les pressions
recommandées.
Pour connaître les pressions de
gonflage recommandées, reportez-
vous au chapitre « Pneumatiques et
roues » à la section 9.Toutes les caractéristiques
(dimensions et pressions) figurent sur
une étiquette apposé sur le véhicule.
OTQ087003
AVERTISSEMENT
- Sous gonflage des
pneumatiques
Un sous gonflage peut entraîner
un échauffement important,
l'éclatement ou le déchapage des
pneumatiques, voire d’autres
dégâts qui risquent de vous faire
perdre le contrôle de votre
véhicule et causer des accidents.
Le risque est beaucoup plus
élevé lorsqu’il fait chaud et que
vous conduisez à vive allure
pendant une période prolongée.
PNEUMATIQUES ET ROUES

Entretien
50 7

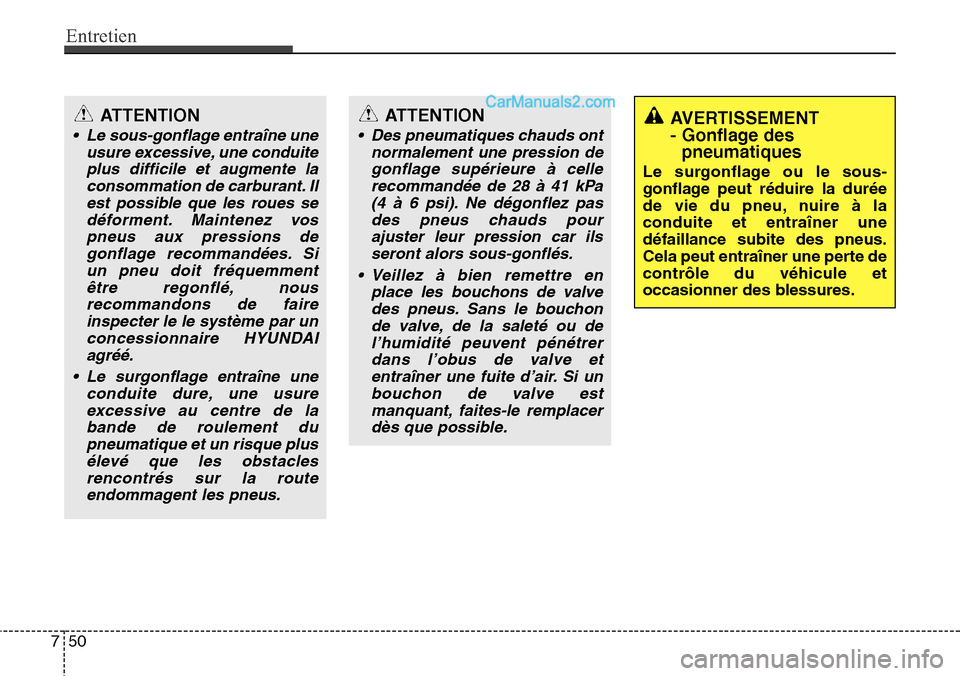

ATTENTION
• Le sous-gonflage entraîne une
usure excessive, une conduite
plus difficile et augmente la
consommation de carburant. Il
est possible que les roues se
déforment. Maintenez vos
pneus aux pressions de
gonflage recommandées. Si
un pneu doit fréquemment
être regonflé, nous
recommandons de faire
inspecter le le système par un
concessionnaire HYUNDAI
agréé.
• Le surgonflage entraîne une
conduite dure, une usure
excessive au centre de la
bande de roulement du
pneumatique et un risque plus
élevé que les obstacles
rencontrés sur la route
endommagent les pneus.
ATTENTION
• Des pneumatiques chauds ont
normalement une pression de
gonflage supérieure à celle
recommandée de 28 à 41 kPa
(4 à 6 psi). Ne dégonflez pas
des pneus chauds pour
ajuster leur pression car ils
seront alors sous-gonflés.
• Veillez à bien remettre en
place les bouchons de valve
des pneus. Sans le bouchon
de valve, de la saleté ou de
l’humidité peuvent pénétrer
dans l’obus de valve et
entraîner une fuite d’air. Si un
bouchon de valve est
manquant, faites-le remplacer
dès que possible.
AVERTISSEMENT
- Gonflage des
pneumatiques
Le surgonflage ou le sous-
gonflage peut réduire la durée
de vie du pneu, nuire à la
conduite et entraîner une
défaillance subite des pneus.
Cela peut entraîner une perte de
contrôle du véhicule et
occasionner des blessures.

751
Entretien
G200300AUN

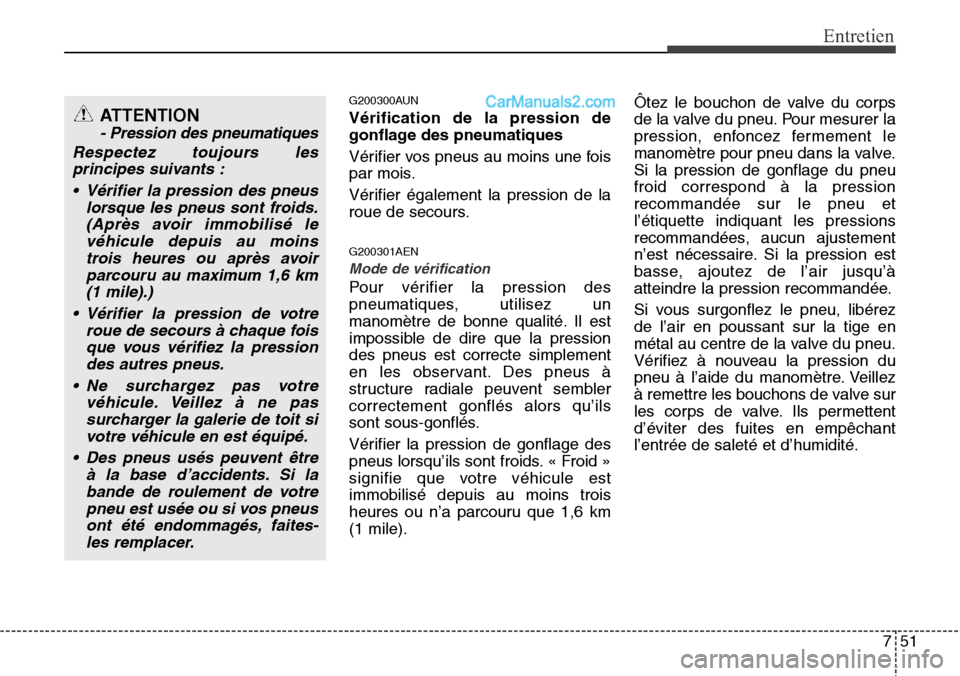

Vérification de la pression de
gonflage des pneumatiques
Vérifier vos pneus au moins une fois
par mois.
Vérifier également la pression de la
roue de secours.
G200301AEN
Mode de vérification
Pour vérifier la pression des
pneumatiques, utilisez un
manomètre de bonne qualité. Il est
impossible de dire que la pression
des pneus est correcte simplement
en les observant. Des pneus à
structure radiale peuvent sembler
correctement gonflés alors qu’ils
sont sous-gonflés.
Vérifier la pression de gonflage des
pneus lorsqu’ils sont froids. « Froid »
signifie que votre véhicule est
immobilisé depuis au moins trois
heures ou n’a parcouru que 1,6 km
(1 mile).Ôtez le bouchon de valve du corps
de la valve du pneu. Pour mesurer la
pression, enfoncez fermement le
manomètre pour pneu dans la valve.
Si la pression de gonflage du pneu
froid correspond à la pression
recommandée sur le pneu et
l’étiquette indiquant les pressions
recommandées, aucun ajustement
n’est nécessaire. Si la pression est
basse, ajoutez de l’air jusqu’à
atteindre la pression recommandée.
Si vous surgonflez le pneu, libérez
de l’air en poussant sur la tige en
métal au centre de la valve du pneu.
Vérifiez à nouveau la pression du
pneu à l’aide du manomètre. Veillez
à remettre les bouchons de valve sur
les corps de valve. Ils permettent
d’éviter des fuites en empêchant
l’entrée de saleté et d’humidité.
ATTENTION
- Pression des pneumatiques
Respectez toujours les
principes suivants :
• Vérifier la pression des pneus
lorsque les pneus sont froids.
(Après avoir immobilisé le
véhicule depuis au moins
trois heures ou après avoir
parcouru au maximum 1,6 km
(1 mile).)
• Vérifier la pression de votre
roue de secours à chaque fois
que vous vérifiez la pression
des autres pneus.
• Ne surchargez pas votre
véhicule. Veillez à ne pas
surcharger la galerie de toit si
votre véhicule en est équipé.
• Des pneus usés peuvent être
à la base d’accidents. Si la
bande de roulement de votre
pneu est usée ou si vos pneus
ont été endommagés, faites-
les remplacer.

Entretien
52 7
G200400AUN

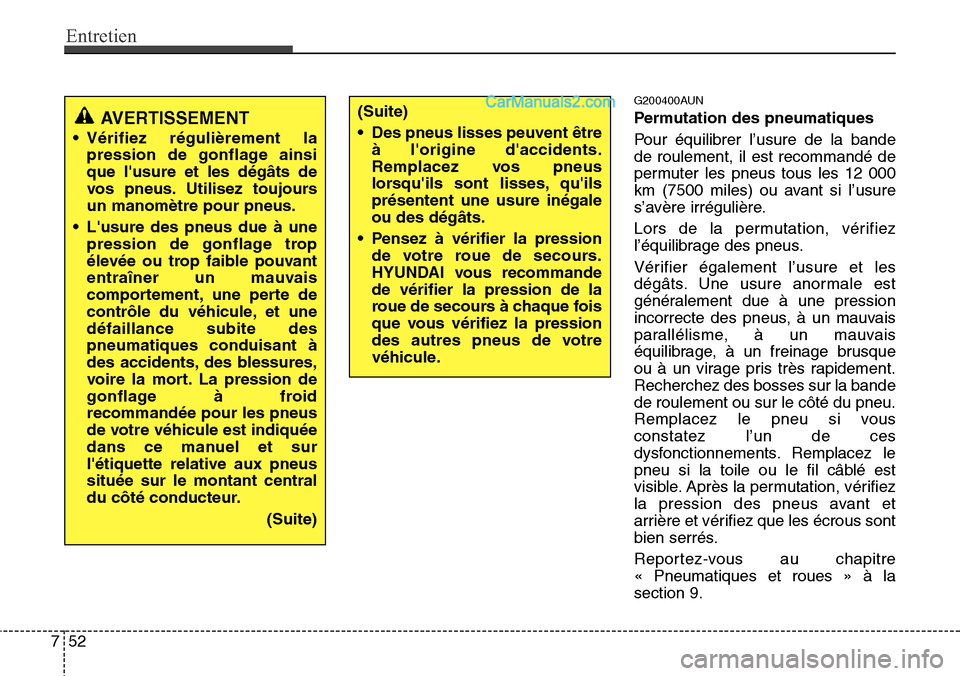

Permutation des pneumatiques
Pour équilibrer l’usure de la bande
de roulement, il est recommandé de
permuter les pneus tous les 12 000
km (7500 miles) ou avant si l’usure
s’avère irrégulière.
Lors de la permutation, vérifiez
l’équilibrage des pneus.
Vérifier également l’usure et les
dégâts. Une usure anormale est
généralement due à une pression
incorrecte des pneus, à un mauvais
parallélisme, à un mauvais
équilibrage, à un freinage brusque
ou à un virage pris très rapidement.
Recherchez des bosses sur la bande
de roulement ou sur le côté du pneu.
Remplacez le pneu si vous
constatez l’un de ces
dysfonctionnements. Remplacez le
pneu si la toile ou le fil câblé est
visible. Après la permutation, vérifiez
la pression des pneus avant et
arrière et vérifiez que les écrous sont
bien serrés.
Reportez-vous au chapitre
« Pneumatiques et roues » à la
section 9.AVERTISSEMENT
• Vérifiez régulièrement la
pression de gonflage ainsi
que l'usure et les dégâts de
vos pneus. Utilisez toujours
un manomètre pour pneus.
• L'usure des pneus due à une
pression de gonflage trop
élevée ou trop faible pouvant
entraîner un mauvais
comportement, une perte de
contrôle du véhicule, et une
défaillance subite des
pneumatiques conduisant à
des accidents, des blessures,
voire la mort. La pression de
gonflage à froid
recommandée pour les pneus
de votre véhicule est indiquée
dans ce manuel et sur
l'étiquette relative aux pneus
située sur le montant central
du côté conducteur.
(Suite)
(Suite)
• Des pneus lisses peuvent être
à l'origine d'accidents.
Remplacez vos pneus
lorsqu'ils sont lisses, qu'ils
présentent une usure inégale
ou des dégâts.
• Pensez à vérifier la pression
de votre roue de secours.
HYUNDAI vous recommande
de vérifier la pression de la
roue de secours à chaque fois
que vous vérifiez la pression
des autres pneus de votre
véhicule.

753
Entretien
AVERTISSEMENT
• N’utilisez pas la roue de
secours compacte pour la
permutation.
• Ne mêlez en aucun cas pneus
à structure diagonale et
pneus à structure radiale.
Cela peut entraîner des
comportements risqués
pouvant causer des blessures
graves ou fatales ou de
sérieux dommages.
L’usure des disques de frein doit être
vérifiée à chaque permutation des
pneus.
✽REMARQUE
Permutez les pneus à structure
radiale avec une sculpture de bande
de roulement asymétrique
uniquement de l’avant à l’arrière et
pas de droite à gauche.
G200500AUN
Parallélisme et équilibrage des
roues
Le parallélisme et l’équilibrage des
roues ont été réalisés
soigneusement en usine pour
optimiser la durée de vie des pneus
et la performance générale.
La plupart du temps, vous n’aurez
pas besoin de refaire le parallélisme.
Toutefois, si vous remarquez une
usure inhabituelle des pneus ou que
votre véhicule a tendance à porter
d’un côté, il peut être nécessaire de
refaire le parallélisme des roues.
Si vous remarquez que votre
véhicule vibre sur des routes lisses, il
se peut que vous deviez procéder au
rééquilibrage des roues.

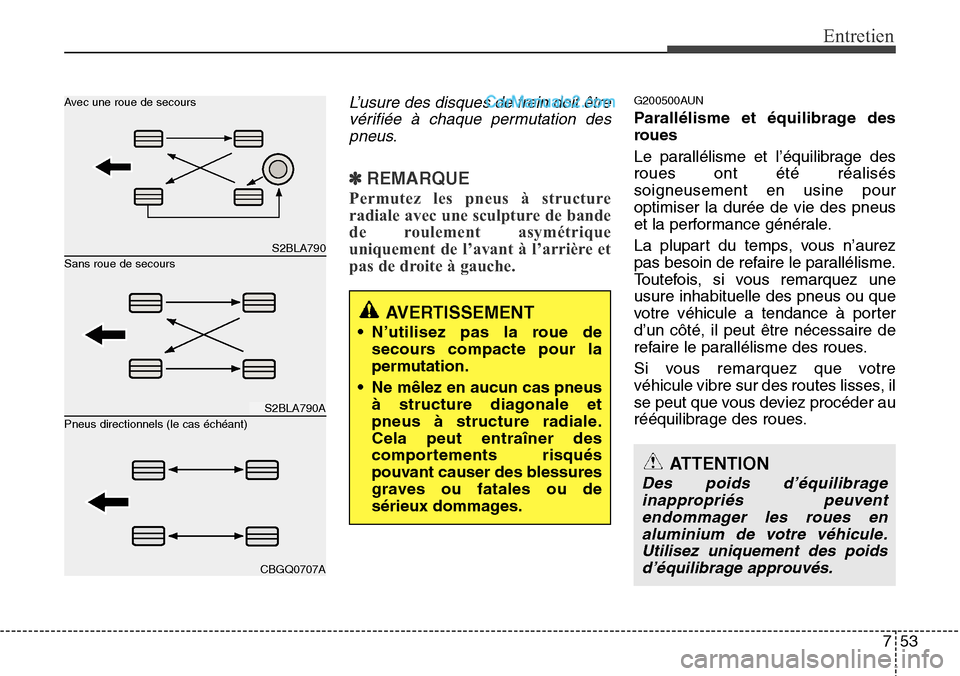

S2BLA790
S2BLA790A
CBGQ0707A
Sans roue de secours Avec une roue de secours
Pneus directionnels (le cas échéant)
ATTENTION
Des poids d’équilibrage
inappropriés peuvent
endommager les roues en
aluminium de votre véhicule.
Utilisez uniquement des poids
d’équilibrage approuvés.

Entretien
54 7

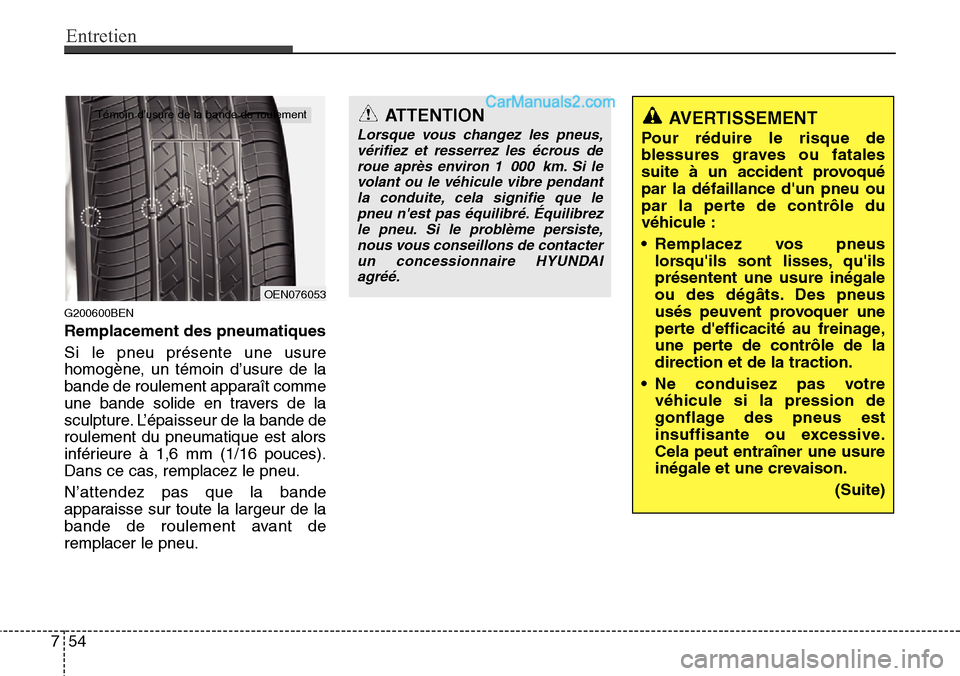

G200600BEN
Remplacement des pneumatiques
Si le pneu présente une usure
homogène, un témoin d’usure de la
bande de roulement apparaît comme
une bande solide en travers de la
sculpture. L’épaisseur de la bande de
roulement du pneumatique est alors
inférieure à 1,6 mm (1/16 pouces).
Dans ce cas, remplacez le pneu.
N’attendez pas que la bande
apparaisse sur toute la largeur de la
bande de roulement avant de
remplacer le pneu.
OEN076053
Témoin d’usure de la bande de roulementAVERTISSEMENT
Pour réduire le risque de
blessures graves ou fatales
suite à un accident provoqué
par la défaillance d'un pneu ou
par la perte de contrôle du
véhicule :
• Remplacez vos pneus
lorsqu'ils sont lisses, qu'ils
présentent une usure inégale
ou des dégâts. Des pneus
usés peuvent provoquer une
perte d'efficacité au freinage,
une perte de contrôle de la
direction et de la traction.
• Ne conduisez pas votre
véhicule si la pression de
gonflage des pneus est
insuffisante ou excessive.
Cela peut entraîner une usure
inégale et une crevaison.
(Suite)
ATTENTION
Lorsque vous changez les pneus,
vérifiez et resserrez les écrous de
roue après environ 1 000 km. Si le
volant ou le véhicule vibre pendant
la conduite, cela signifie que le
pneu n'est pas équilibré. Équilibrez
le pneu. Si le problème persiste,
nous vous conseillons de contacter
un concessionnaire HYUNDAI
agréé.
