2013 Hyundai H-1 (Grand Starex) Manuel du propriétaire (in French)

315
Système de sécurité de votre véhicule
C020100AUN

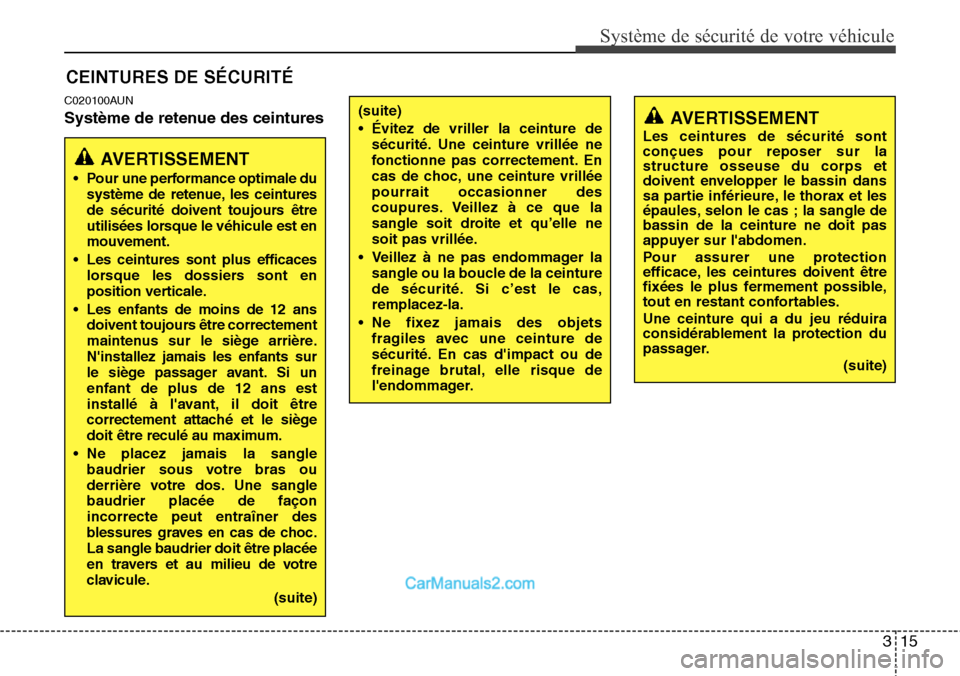

Système de retenue des ceintures
CEINTURES DE SÉCURITÉ
AVERTISSEMENT
• Pour une performance optimale du
système de retenue, les ceintures
de sécurité doivent toujours être
utilisées lorsque le véhicule est en
mouvement.
• Les ceintures sont plus efficaces
lorsque les dossiers sont en
position verticale.
• Les enfants de moins de 12 ans
doivent toujours être correctement
maintenus sur le siège arrière.
N'installez jamais les enfants sur
le siège passager avant. Si un
enfant de plus de 12 ans est
installé à l'avant, il doit être
correctement attaché et le siège
doit être reculé au maximum.
• Ne placez jamais la sangle
baudrier sous votre bras ou
derrière votre dos. Une sangle
baudrier placée de façon
incorrecte peut entraîner des
blessures graves en cas de choc.
La sangle baudrier doit être placée
en travers et au milieu de votre
clavicule.
(suite)
AVERTISSEMENT
Les ceintures de sécurité sont
conçues pour reposer sur la
structure osseuse du corps et
doivent envelopper le bassin dans
sa partie inférieure, le thorax et les
épaules, selon le cas ; la sangle de
bassin de la ceinture ne doit pas
appuyer sur l'abdomen.
Pour assurer une protection
efficace, les ceintures doivent être
fixées le plus fermement possible,
tout en restant confortables.
Une ceinture qui a du jeu réduira
considérablement la protection du
passager.
(suite)
(suite)
• Évitez de vriller la ceinture de
sécurité. Une ceinture vrillée ne
fonctionne pas correctement. En
cas de choc, une ceinture vrillée
pourrait occasionner des
coupures. Veillez à ce que la
sangle soit droite et qu’elle ne
soit pas vrillée.
• Veillez à ne pas endommager la
sangle ou la boucle de la ceinture
de sécurité. Si c’est le cas,
remplacez-la.
• Ne fixez jamais des objets
fragiles avec une ceinture de
sécurité. En cas d'impact ou de
freinage brutal, elle risque de
l'endommager.

Système de sécurité de votre véhicule
16 3
D150302AEN-EE

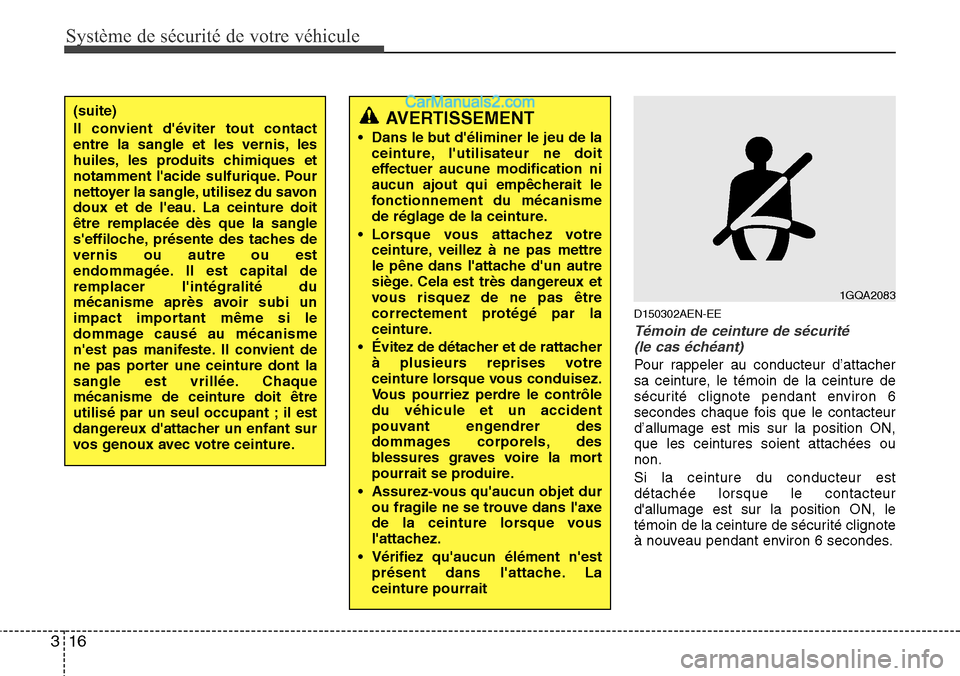

Témoin de ceinture de sécurité
(le cas échéant)
Pour rappeler au conducteur d’attacher
sa ceinture, le témoin de la ceinture de
sécurité clignote pendant environ 6
secondes chaque fois que le contacteur
d’allumage est mis sur la position ON,
que les ceintures soient attachées ou
non.
Si la ceinture du conducteur est
détachée lorsque le contacteur
d'allumage est sur la position ON, le
témoin de la ceinture de sécurité clignote
à nouveau pendant environ 6 secondes.
1GQA2083
(suite)
Il convient d'éviter tout contact
entre la sangle et les vernis, les
huiles, les produits chimiques et
notamment l'acide sulfurique. Pour
nettoyer la sangle, utilisez du savon
doux et de l'eau. La ceinture doit
être remplacée dès que la sangle
s'effiloche, présente des taches de
vernis ou autre ou est
endommagée. Il est capital de
remplacer l'intégralité du
mécanisme après avoir subi un
impact important même si le
dommage causé au mécanisme
n'est pas manifeste. Il convient de
ne pas porter une ceinture dont la
sangle est vrillée. Chaque
mécanisme de ceinture doit être
utilisé par un seul occupant ; il est
dangereux d'attacher un enfant sur
vos genoux avec votre ceinture.AVERTISSEMENT
• Dans le but d'éliminer le jeu de la
ceinture, l'utilisateur ne doit
effectuer aucune modification ni
aucun ajout qui empêcherait le
fonctionnement du mécanisme
de réglage de la ceinture.
• Lorsque vous attachez votre
ceinture, veillez à ne pas mettre
le pêne dans l'attache d'un autre
siège. Cela est très dangereux et
vous risquez de ne pas être
correctement protégé par la
ceinture.
• Évitez de détacher et de rattacher
à plusieurs reprises votre
ceinture lorsque vous conduisez.
Vous pourriez perdre le contrôle
du véhicule et un accident
pouvant engendrer des
dommages corporels, des
blessures graves voire la mort
pourrait se produire.
• Assurez-vous qu'aucun objet dur
ou fragile ne se trouve dans l'axe
de la ceinture lorsque vous
l'attachez.
• Vérifiez qu'aucun élément n'est
présent dans l'attache. La
ceinture pourrait

317
Système de sécurité de votre véhicule

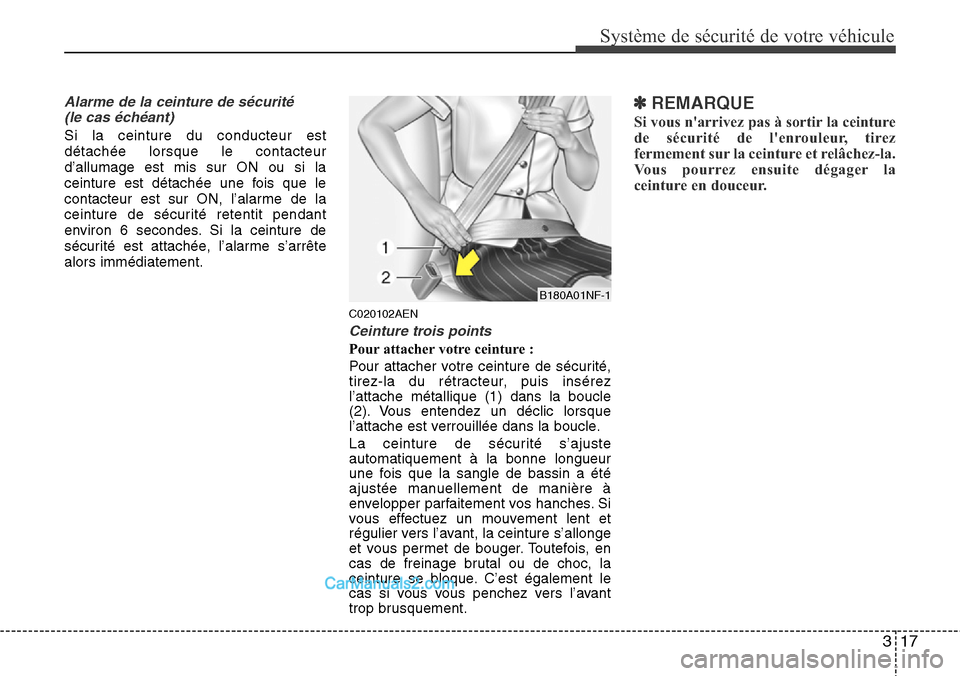

Alarme de la ceinture de sécurité
(le cas échéant)
Si la ceinture du conducteur est
détachée lorsque le contacteur
d’allumage est mis sur ON ou si la
ceinture est détachée une fois que le
contacteur est sur ON, l’alarme de la
ceinture de sécurité retentit pendant
environ 6 secondes. Si la ceinture de
sécurité est attachée, l’alarme s’arrête
alors immédiatement.
C020102AEN
Ceinture trois points
Pour attacher votre ceinture :
Pour attacher votre ceinture de sécurité,
tirez-la du rétracteur, puis insérez
l’attache métallique (1) dans la boucle
(2). Vous entendez un déclic lorsque
l’attache est verrouillée dans la boucle.
La ceinture de sécurité s’ajuste
automatiquement à la bonne longueur
une fois que la sangle de bassin a été
ajustée manuellement de manière à
envelopper parfaitement vos hanches. Si
vous effectuez un mouvement lent et
régulier vers l’avant, la ceinture s’allonge
et vous permet de bouger. Toutefois, en
cas de freinage brutal ou de choc, la
ceinture se bloque. C’est également le
cas si vous vous penchez vers l’avant
trop brusquement.
✽REMARQUE
Si vous n'arrivez pas à sortir la ceinture
de sécurité de l'enrouleur, tirez
fermement sur la ceinture et relâchez-la.
Vous pourrez ensuite dégager la
ceinture en douceur.
B180A01NF-1

Système de sécurité de votre véhicule
18 3

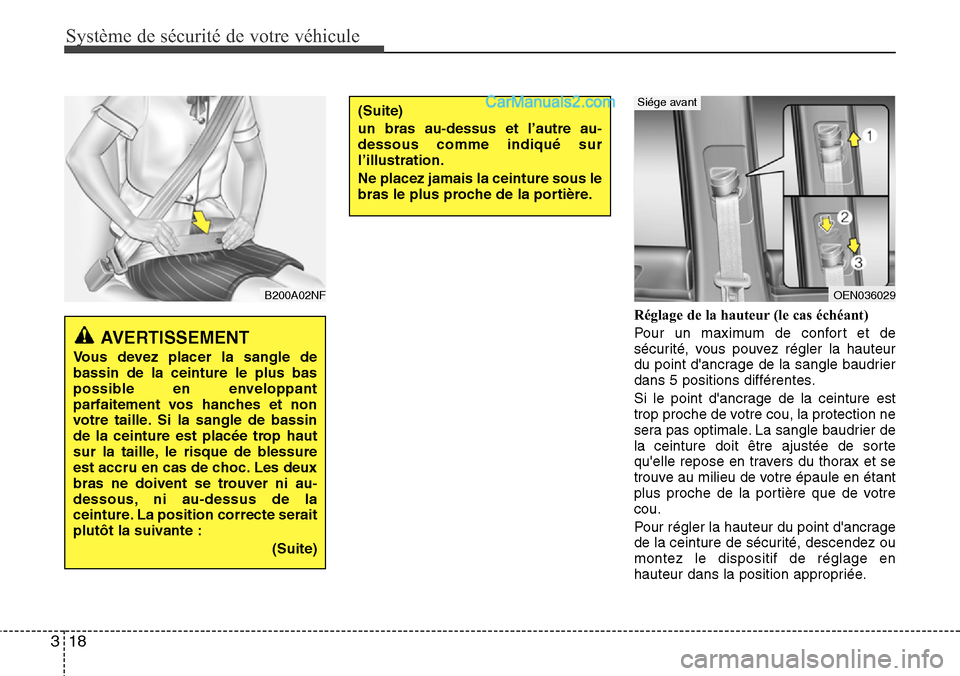

Réglage de la hauteur (le cas échéant)
Pour un maximum de confort et de
sécurité, vous pouvez régler la hauteur
du point d'ancrage de la sangle baudrier
dans 5 positions différentes.
Si le point d'ancrage de la ceinture est
trop proche de votre cou, la protection ne
sera pas optimale. La sangle baudrier de
la ceinture doit être ajustée de sorte
qu'elle repose en travers du thorax et se
trouve au milieu de votre épaule en étant
plus proche de la portière que de votre
cou.
Pour régler la hauteur du point d'ancrage
de la ceinture de sécurité, descendez ou
montez le dispositif de réglage en
hauteur dans la position appropriée.
B200A02NFOEN036029
Siége avant
AVERTISSEMENT
Vous devez placer la sangle de
bassin de la ceinture le plus bas
possible en enveloppant
parfaitement vos hanches et non
votre taille. Si la sangle de bassin
de la ceinture est placée trop haut
sur la taille, le risque de blessure
est accru en cas de choc. Les deux
bras ne doivent se trouver ni au-
dessous, ni au-dessus de la
ceinture. La position correcte serait
plutôt la suivante :
(Suite)
(Suite)
un bras au-dessus et l’autre au-
dessous comme indiqué sur
l’illustration.
Ne placez jamais la ceinture sous le
bras le plus proche de la portière.

319
Système de sécurité de votre véhicule

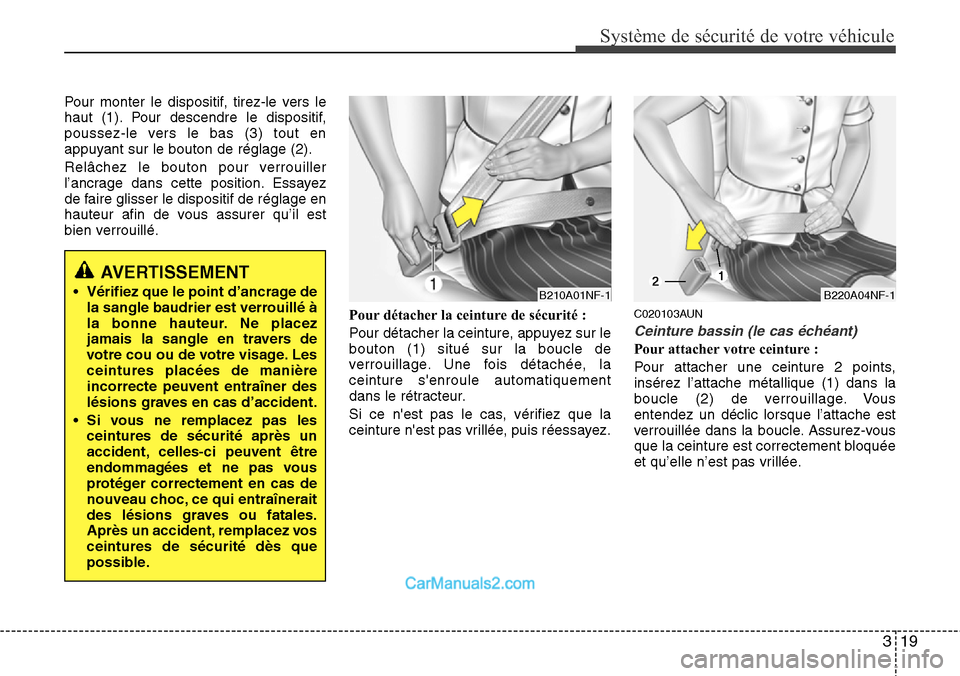

Pour monter le dispositif, tirez-le vers le
haut (1). Pour descendre le dispositif,
poussez-le vers le bas (3) tout en
appuyant sur le bouton de réglage (2).
Relâchez le bouton pour verrouiller
l’ancrage dans cette position. Essayez
de faire glisser le dispositif de réglage en
hauteur afin de vous assurer qu’il est
bien verrouillé.
Pour détacher la ceinture de sécurité :
Pour détacher la ceinture, appuyez sur le
bouton (1) situé sur la boucle de
verrouillage. Une fois détachée, la
ceinture s'enroule automatiquement
dans le rétracteur.
Si ce n'est pas le cas, vérifiez que la
ceinture n'est pas vrillée, puis réessayez.
C020103AUN
Ceinture bassin (le cas échéant)
Pour attacher votre ceinture :
Pour attacher une ceinture 2 points,
insérez l’attache métallique (1) dans la
boucle (2) de verrouillage. Vous
entendez un déclic lorsque l’attache est
verrouillée dans la boucle. Assurez-vous
que la ceinture est correctement bloquée
et qu’elle n’est pas vrillée.
B210A01NF-1B220A04NF-1
AVERTISSEMENT
• Vérifiez que le point d’ancrage de
la sangle baudrier est verrouillé à
la bonne hauteur. Ne placez
jamais la sangle en travers de
votre cou ou de votre visage. Les
ceintures placées de manière
incorrecte peuvent entraîner des
lésions graves en cas d’accident.
• Si vous ne remplacez pas les
ceintures de sécurité après un
accident, celles-ci peuvent être
endommagées et ne pas vous
protéger correctement en cas de
nouveau choc, ce qui entraînerait
des lésions graves ou fatales.
Après un accident, remplacez vos
ceintures de sécurité dès que
possible.

Système de sécurité de votre véhicule
20 3

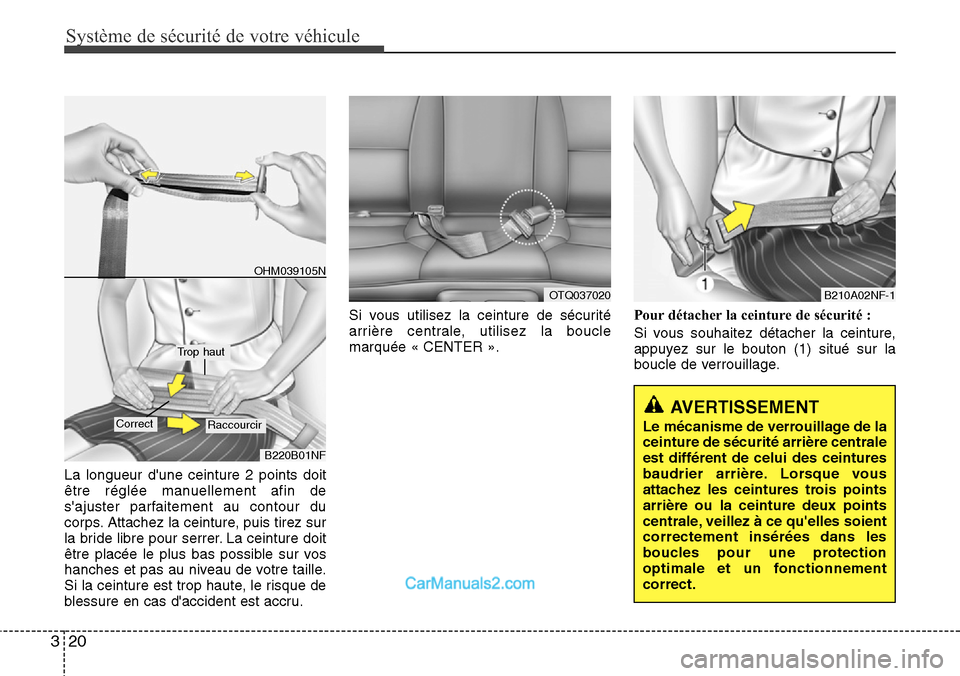

La longueur d'une ceinture 2 points doit
être réglée manuellement afin de
s'ajuster parfaitement au contour du
corps. Attachez la ceinture, puis tirez sur
la bride libre pour serrer. La ceinture doit
être placée le plus bas possible sur vos
hanches et pas au niveau de votre taille.
Si la ceinture est trop haute, le risque de
blessure en cas d'accident est accru.Si vous utilisez la ceinture de sécurité
arrière centrale, utilisez la boucle
marquée « CENTER ».Pour détacher la ceinture de sécurité :
Si vous souhaitez détacher la ceinture,
appuyez sur le bouton (1) situé sur la
boucle de verrouillage.
OTQ037020B210A02NF-1
AVERTISSEMENT
Le mécanisme de verrouillage de la
ceinture de sécurité arrière centrale
est différent de celui des ceintures
baudrier arrière. Lorsque vous
attachez les ceintures trois points
arrière ou la ceinture deux points
centrale, veillez à ce qu'elles soient
correctement insérées dans les
boucles pour une protection
optimale et un fonctionnement
correct.
OHM039105N
B220B01NF
Trop haut
RaccourcirCorrect

321
Système de sécurité de votre véhicule
C020105AUN

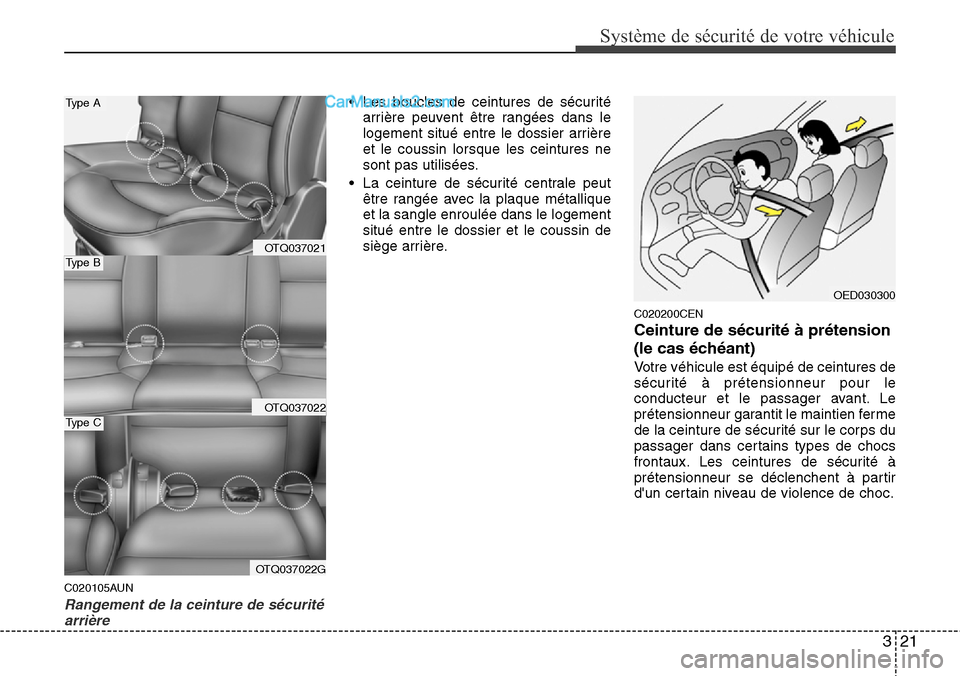

Rangement de la ceinture de sécurité
arrière
• Les boucles de ceintures de sécurité
arrière peuvent être rangées dans le
logement situé entre le dossier arrière
et le coussin lorsque les ceintures ne
sont pas utilisées.
• La ceinture de sécurité centrale peut
être rangée avec la plaque métallique
et la sangle enroulée dans le logement
situé entre le dossier et le coussin de
siège arrière.
C020200CEN
Ceinture de sécurité à prétension
(le cas échéant)
Votre véhicule est équipé de ceintures de
sécurité à prétensionneur pour le
conducteur et le passager avant. Le
prétensionneur garantit le maintien ferme
de la ceinture de sécurité sur le corps du
passager dans certains types de chocs
frontaux. Les ceintures de sécurité à
prétensionneur se déclenchent à partir
d'un certain niveau de violence de choc.
OED030300
OTQ037021
OTQ037022
OTQ037022G
Type A
Type B
Type C

Système de sécurité de votre véhicule
22 3

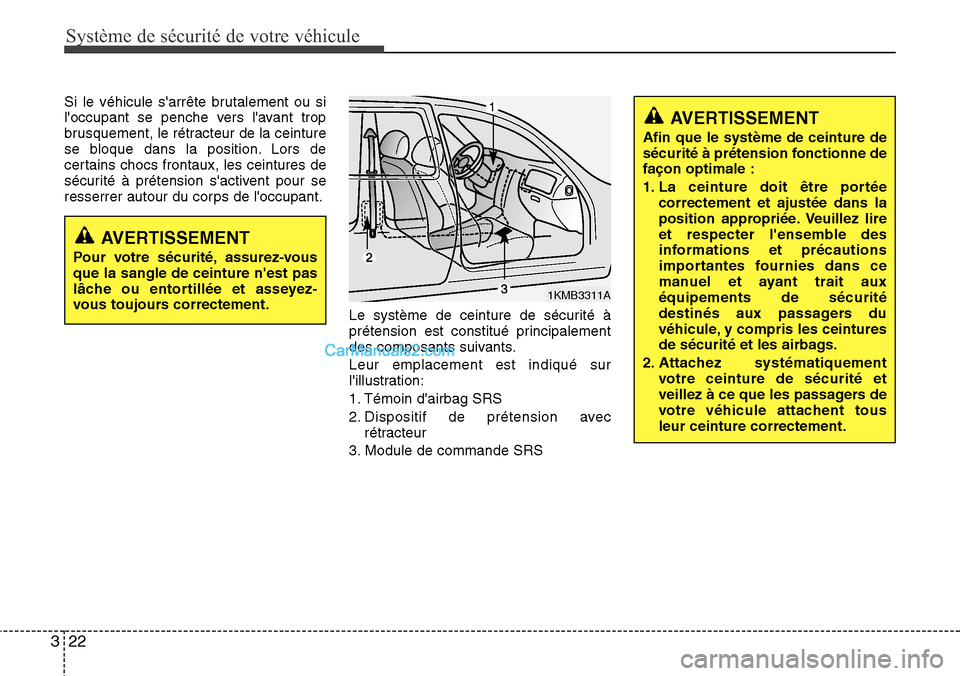

Si le véhicule s'arrête brutalement ou si
l'occupant se penche vers l'avant trop
brusquement, le rétracteur de la ceinture
se bloque dans la position. Lors de
certains chocs frontaux, les ceintures de
sécurité à prétension s'activent pour se
resserrer autour du corps de l'occupant.
Le système de ceinture de sécurité à
prétension est constitué principalement
des composants suivants.
Leur emplacement est indiqué sur
l'illustration:
1. Témoin d'airbag SRS
2. Dispositif de prétension avec
rétracteur
3. Module de commande SRS
1KMB3311A
AVERTISSEMENT
Afin que le système de ceinture de
sécurité à prétension fonctionne de
façon optimale :
1. La ceinture doit être portée
correctement et ajustée dans la
position appropriée. Veuillez lire
et respecter l'ensemble des
informations et précautions
importantes fournies dans ce
manuel et ayant trait aux
équipements de sécurité
destinés aux passagers du
véhicule, y compris les ceintures
de sécurité et les airbags.
2. Attachez systématiquement
votre ceinture de sécurité et
veillez à ce que les passagers de
votre véhicule attachent tous
leur ceinture correctement.
AVERTISSEMENT
Pour votre sécurité, assurez-vous
que la sangle de ceinture n'est pas
lâche ou entortillée et asseyez-
vous toujours correctement.
