Que faire en cas d’urgence
26 6

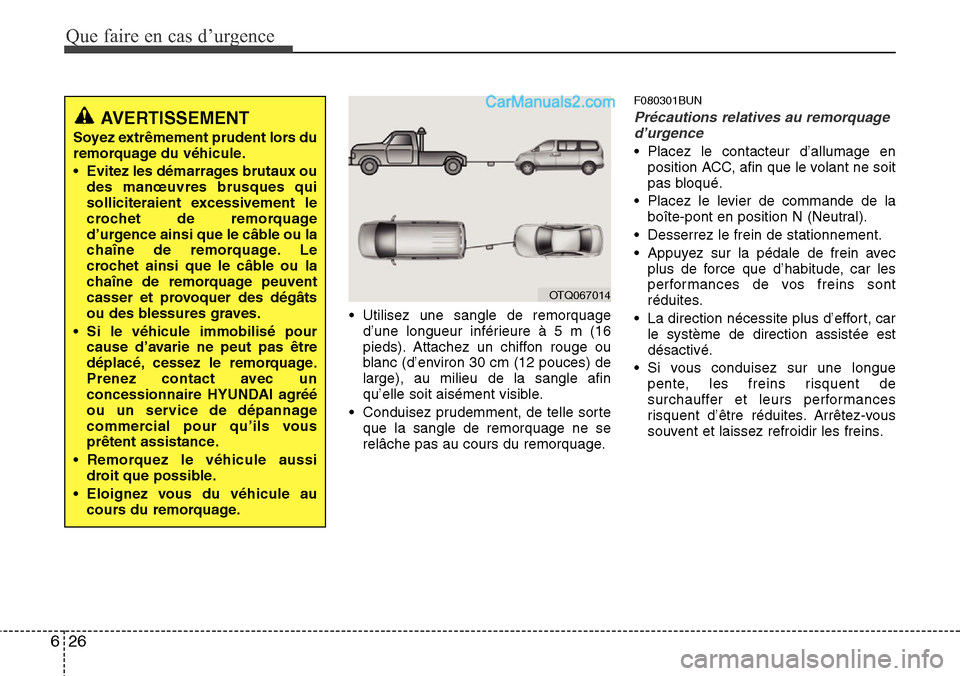

• Utilisez une sangle de remorquage
d’une longueur inférieure à 5 m (16
pieds). Attachez un chiffon rouge ou
blanc (d’environ 30 cm (12 pouces) de
large), au milieu de la sangle afin
qu’elle soit aisément visible.
• Conduisez prudemment, de telle sorte
que la sangle de remorquage ne se
relâche pas au cours du remorquage.
F080301BUN
Précautions relatives au remorquage
d’urgence
• Placez le contacteur d’allumage en
position ACC, afin que le volant ne soit
pas bloqué.
• Placez le levier de commande de la
boîte-pont en position N (Neutral).
• Desserrez le frein de stationnement.
• Appuyez sur la pédale de frein avec
plus de force que d’habitude, car les
performances de vos freins sont
réduites.
• La direction nécessite plus d’effort, car
le système de direction assistée est
désactivé.
• Si vous conduisez sur une longue
pente, les freins risquent de
surchauffer et leurs performances
risquent d’être réduites. Arrêtez-vous
souvent et laissez refroidir les freins.
AVERTISSEMENT
Soyez extrêmement prudent lors du
remorquage du véhicule.
• Evitez les démarrages brutaux ou
des manœuvres brusques qui
solliciteraient excessivement le
crochet de remorquage
d’urgence ainsi que le câble ou la
chaîne de remorquage. Le
crochet ainsi que le câble ou la
chaîne de remorquage peuvent
casser et provoquer des dégâts
ou des blessures graves.
• Si le véhicule immobilisé pour
cause d’avarie ne peut pas être
déplacé, cessez le remorquage.
Prenez contact avec un
concessionnaire HYUNDAI agréé
ou un service de dépannage
commercial pour qu’ils vous
prêtent assistance.
• Remorquez le véhicule aussi
droit que possible.
• Eloignez vous du véhicule au
cours du remorquage.
OTQ067014

627
Que faire en cas d’urgence
F080400AUN

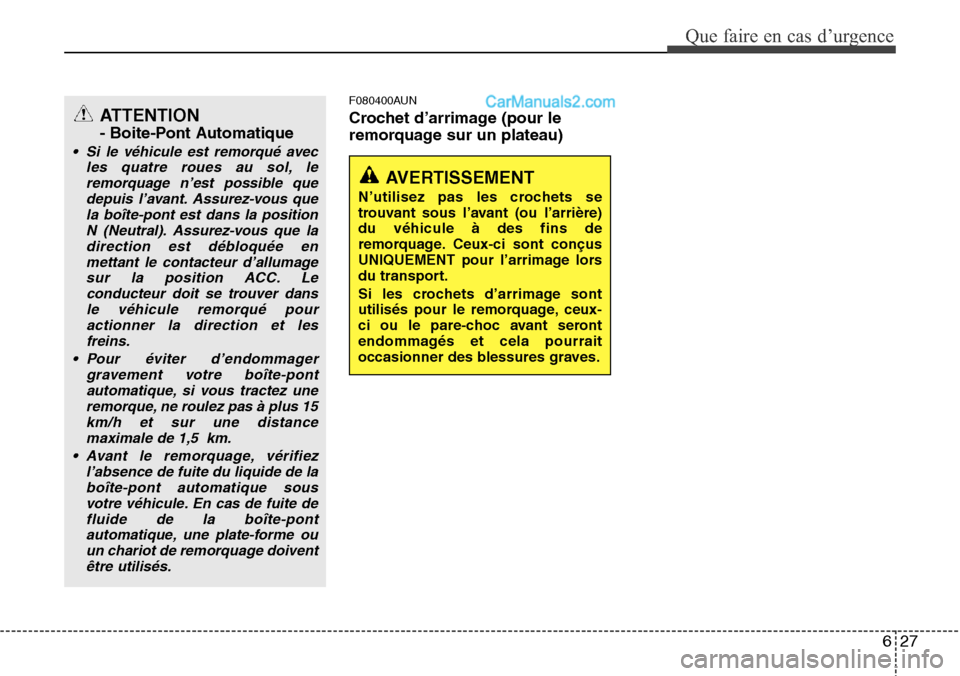

Crochet d’arrimage (pour le
remorquage sur un plateau)
AVERTISSEMENT
N’utilisez pas les crochets se
trouvant sous l’avant (ou l’arrière)
du véhicule à des fins de
remorquage. Ceux-ci sont conçus
UNIQUEMENT pour l’arrimage lors
du transport.
Si les crochets d’arrimage sont
utilisés pour le remorquage, ceux-
ci ou le pare-choc avant seront
endommagés et cela pourrait
occasionner des blessures graves.
ATTENTION
- Boite-Pont Automatique
• Si le véhicule est remorqué avec
les quatre roues au sol, le
remorquage n’est possible que
depuis l’avant. Assurez-vous que
la boîte-pont est dans la position
N (Neutral). Assurez-vous que la
direction est débloquée en
mettant le contacteur d’allumage
sur la position ACC. Le
conducteur doit se trouver dans
le véhicule remorqué pour
actionner la direction et les
freins.
• Pour éviter d’endommager
gravement votre boîte
-pont
automatique, si vous tractez une
remorque, ne roulez pas à plus 15
km/h et sur une distance
maximale de 1,5 km.
• Avant le remorquage, vérifiez
l’absence de fuite du liquide de la
boîte
-pont automatique sous
votre véhicule. En cas de fuite de
fluide de la boîte-pont
automatique, une plate-forme ou
un chariot de remorquage doivent
être utilisés.

7

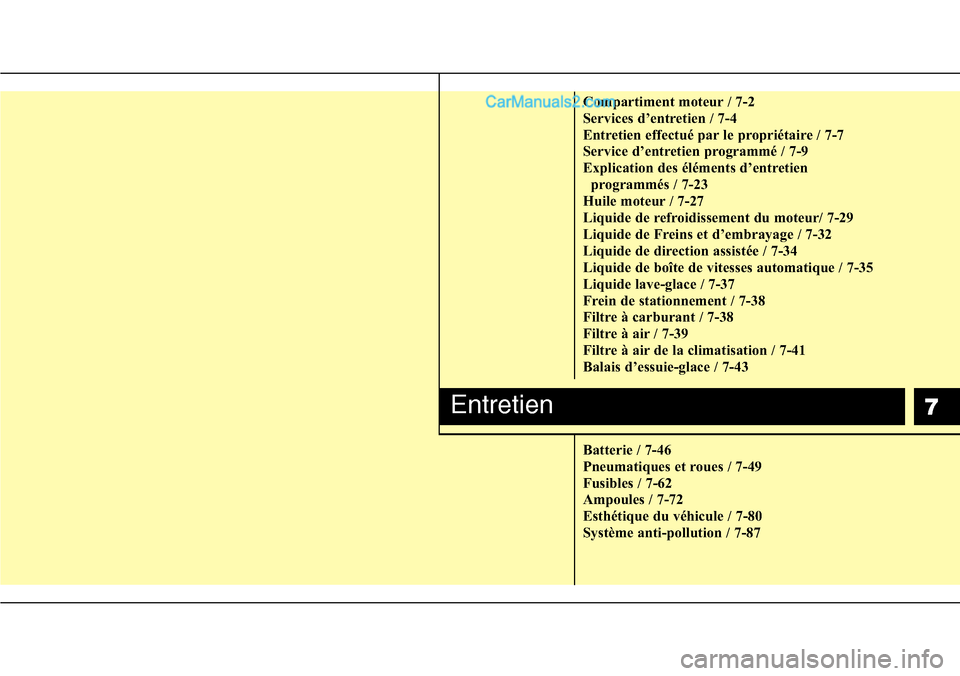

Compartiment moteur / 7-2
Services d’entretien / 7-4
Entretien effectué par le propriétaire / 7-7
Service d’entretien programmé / 7-9
Explication des éléments d’entretien
programmés / 7-23
Huile moteur / 7-27
Liquide de refroidissement du moteur/ 7-29
Liquide de Freins et d’embrayage / 7-32
Liquide de direction assistée / 7-34
Liquide de boîte de vitesses automatique / 7-35
Liquide lave-glace / 7-37
Frein de stationnement / 7-38
Filtre à carburant / 7-38
Filtre à air / 7-39
Filtre à air de la climatisation / 7-41
Balais d’essuie-glace / 7-43
Batterie / 7-46
Pneumatiques et roues / 7-49
Fusibles / 7-62
Ampoules / 7-72
Esthétique du véhicule / 7-80
Système anti-pollution / 7-87
Entretien

Entretien
2 7

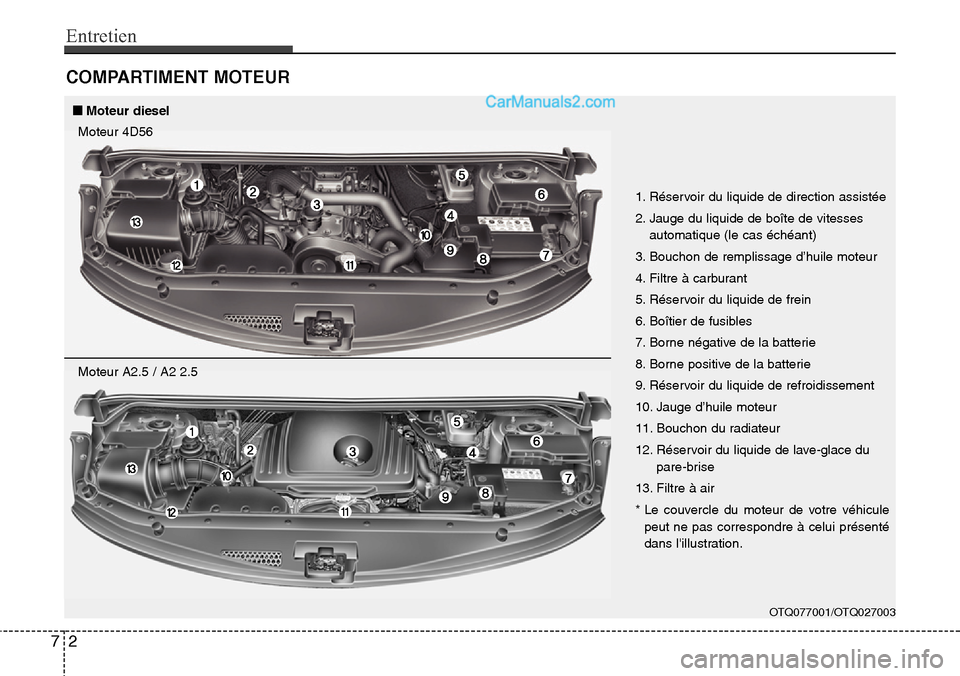

COMPARTIMENT MOTEUR
OTQ077001/OTQ027003
1. Réservoir du liquide de direction assistée
2. Jauge du liquide de boîte de vitesses
automatique (le cas échéant)
3. Bouchon de remplissage d’huile moteur
4. Filtre à carburant
5. Réservoir du liquide de frein
6. Boîtier de fusibles
7. Borne négative de la batterie
8. Borne positive de la batterie
9. Réservoir du liquide de refroidissement
10. Jauge d’huile moteur
11. Bouchon du radiateur
12. Réservoir du liquide de lave-glace du
pare-brise
13. Filtre à air
* Le couvercle du moteur de votre véhicule
peut ne pas correspondre à celui présenté
dans l'illustration.
■■Moteur diesel
Moteur 4D56
Moteur A2.5 / A2 2.5

73
Entretien
OTQ077066
1. Réservoir du liquide de direction assistée
2. Jauge du liquide de boîte de vitesses
automatique (le cas échéant)
3. Bouchon de remplissage d’huile moteur
4. Réservoir du liquide de frein
5. Boîtier de fusibles
6. Borne négative de la batterie
7. Borne positive de la batterie
8. Réservoir du liquide de refroidissement
9. Jauge d’huile moteur
10. Bouchon du radiateur
11. Réservoir du liquide de lave-glace du
pare-brise
12. Filtre à air

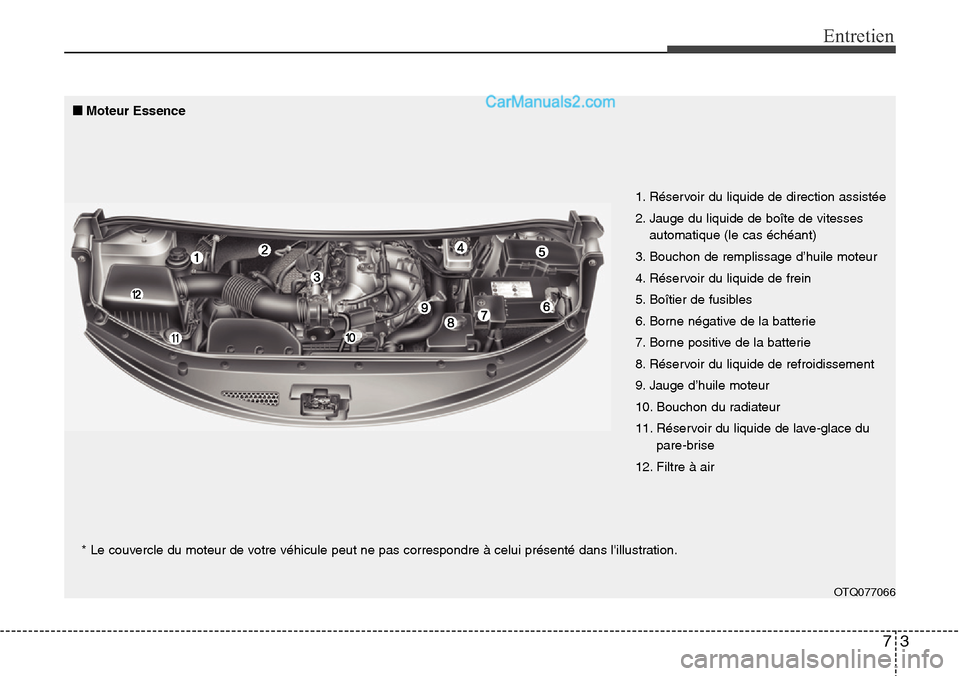

■Moteur Essence
* Le couvercle du moteur de votre véhicule peut ne pas correspondre à celui présenté dans l'illustration.

Entretien
4 7

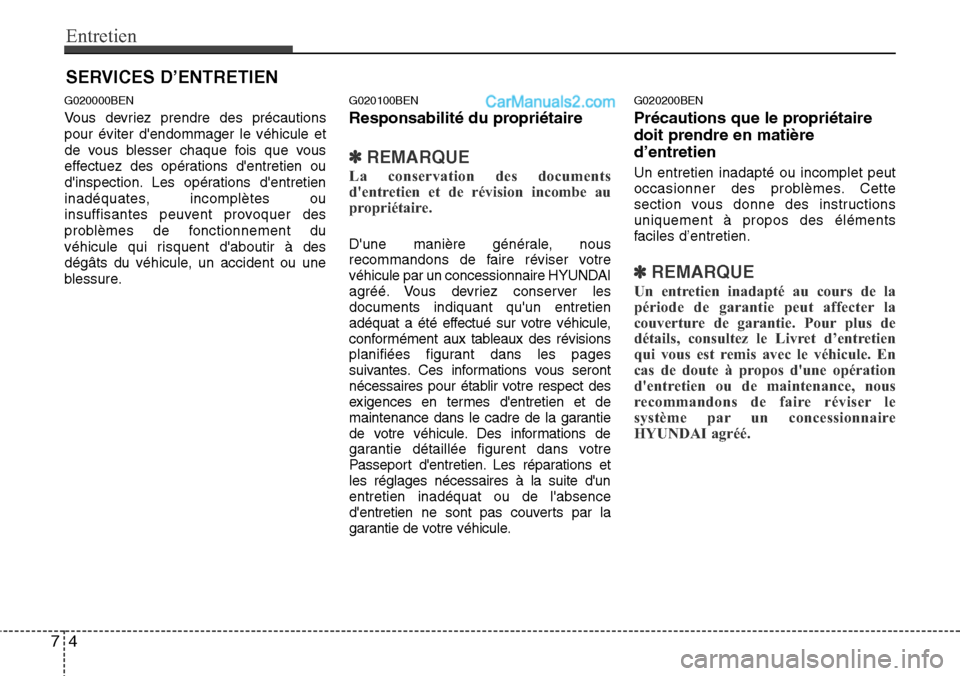

SERVICES D’ENTRETIEN
G020000BEN
Vous devriez prendre des précautions
pour éviter d'endommager le véhicule et
de vous blesser chaque fois que vous
effectuez des opérations d'entretien ou
d'inspection. Les opérations d'entretien
inadéquates, incomplètes ou
insuffisantes peuvent provoquer des
problèmes de fonctionnement du
véhicule qui risquent d'aboutir à des
dégâts du véhicule, un accident ou une
blessure.
G020100BEN
Responsabilité du propriétaire
✽REMARQUE
La conservation des documents
d'entretien et de révision incombe au
propriétaire.
D'une manière générale, nous
recommandons de faire réviser votre
véhicule par un concessionnaire HYUNDAI
agréé. Vous devriez conserver les
documents indiquant qu'un entretien
adéquat a été effectué sur votre véhicule,
conformément aux tableaux des révisions
planifiées figurant dans les pages
suivantes. Ces informations vous seront
nécessaires pour établir votre respect des
exigences en termes d'entretien et de
maintenance dans le cadre de la garantie
de votre véhicule. Des informations de
garantie détaillée figurent dans votre
Passeport d'entretien. Les réparations et
les réglages nécessaires à la suite d'un
entretien inadéquat ou de l'absence
d'entretien ne sont pas couverts par la
garantie de votre véhicule.
G020200BEN
Précautions que le propriétaire
doit prendre en matière
d’entretien
Un entretien inadapté ou incomplet peut
occasionner des problèmes. Cette
section vous donne des instructions
uniquement à propos des éléments
faciles d’entretien.
✽REMARQUE
Un entretien inadapté au cours de la
période de garantie peut affecter la
couverture de garantie. Pour plus de
détails, consultez le Livret d’entretien
qui vous est remis avec le véhicule. En
cas de doute à propos d'une opération
d'entretien ou de maintenance, nous
recommandons de faire réviser le
système par un concessionnaire
HYUNDAI agréé.

75
Entretien

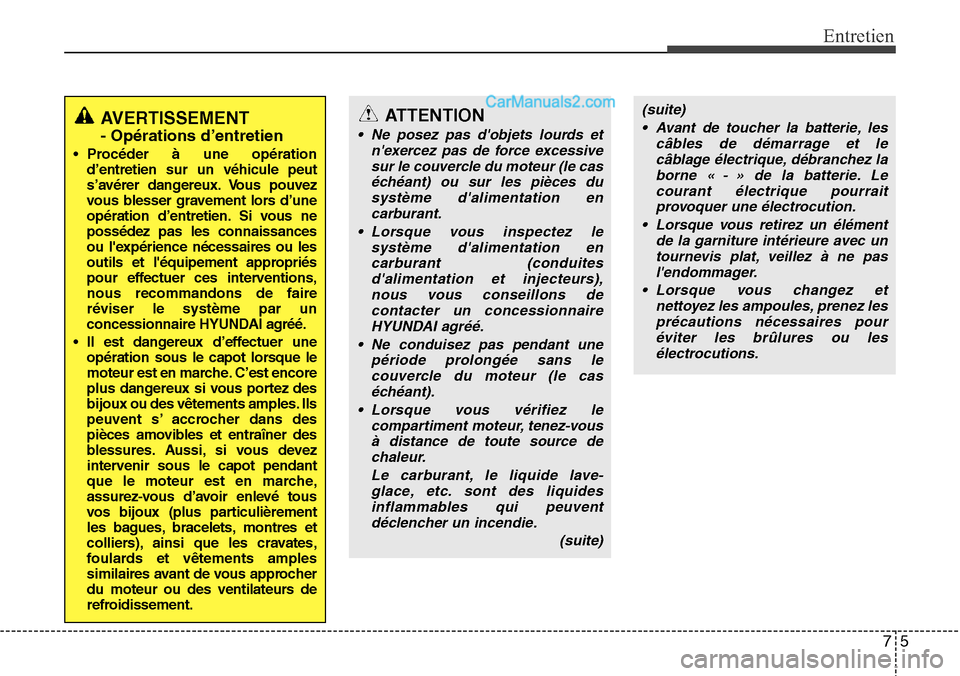

AVERTISSEMENT
- Opérations d’entretien
• Procéder à une opération
d’entretien sur un véhicule peut
s’avérer dangereux. Vous pouvez
vous blesser gravement lors d’une
opération d’entretien. Si vous ne
possédez pas les connaissances
ou l'expérience nécessaires ou les
outils et l'équipement appropriés
pour effectuer ces interventions,
nous recommandons de faire
réviser le système par un
concessionnaire HYUNDAI agréé.
• Il est dangereux d’effectuer une
opération sous le capot lorsque le
moteur est en marche. C’est encore
plus dangereux si vous portez des
bijoux ou des vêtements amples. Ils
peuvent s’ accrocher dans des
pièces amovibles et entraîner des
blessures. Aussi, si vous devez
intervenir sous le capot pendant
que le moteur est en marche,
assurez-vous d’avoir enlevé tous
vos bijoux (plus particulièrement
les bagues, bracelets, montres et
colliers), ainsi que les cravates,
foulards et vêtements amples
similaires avant de vous approcher
du moteur ou des ventilateurs de
refroidissement.
ATTENTION
• Ne posez pas d'objets lourds et
n'exercez pas de force excessive
sur le couvercle du moteur (le cas
échéant) ou sur les pièces du
système d'alimentation en
carburant.
• Lorsque vous inspectez le
système d'alimentation en
carburant (conduites
d'alimentation et injecteurs),
nous vous conseillons de
contacter un concessionnaire
HYUNDAI agréé.
• Ne conduisez pas pendant une
période prolongée sans le
couvercle du moteur (le cas
échéant).
• Lorsque vous vérifiez le
compartiment moteur, tenez-vous
à distance de toute source de
chaleur.
Le carburant, le liquide lave-
glace, etc. sont des liquides
inflammables qui peuvent
déclencher un incendie.
(suite)
(suite)
• Avant de toucher la batterie, les
câbles de démarrage et le
câblage électrique, débranchez la
borne « - » de la batterie. Le
courant électrique pourrait
provoquer une électrocution.
• Lorsque vous retirez un élément
de la garniture intérieure avec un
tournevis plat, veillez à ne pas
l'endommager.
• Lorsque vous changez et
nettoyez les ampoules, prenez les
précautions nécessaires pour
éviter les brûlures ou les
électrocutions.

Entretien
6 7
G020300ATQ

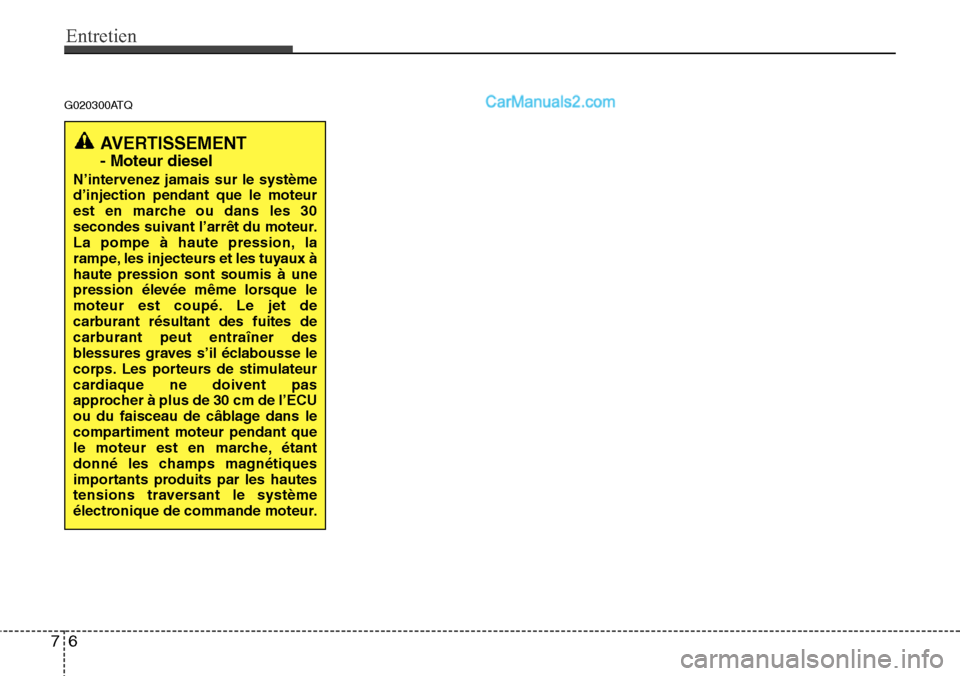

AVERTISSEMENT
- Moteur diesel
N’intervenez jamais sur le système
d’injection pendant que le moteur
est en marche ou dans les 30
secondes suivant l’arrêt du moteur.
La pompe à haute pression, la
rampe, les injecteurs et les tuyaux à
haute pression sont soumis à une
pression élevée même lorsque le
moteur est coupé. Le jet de
carburant résultant des fuites de
carburant peut entraîner des
blessures graves s’il éclabousse le
corps. Les porteurs de stimulateur
cardiaque ne doivent pas
approcher à plus de 30 cm de l’ECU
ou du faisceau de câblage dans le
compartiment moteur pendant que
le moteur est en marche, étant
donné les champs magnétiques
importants produits par les hautes
tensions traversant le système
électronique de commande moteur.
