Entretien
G210100AFD

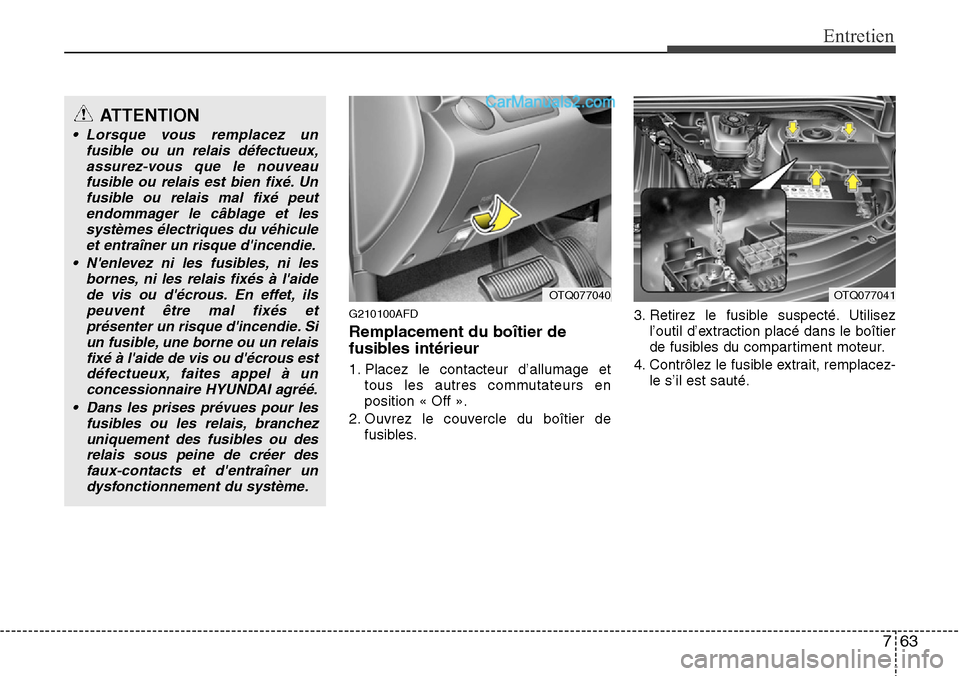

Remplacement du boîtier de
fusibles intérieur
1. Placez le contacteur d’allumage et
tous les autres commutateurs en
position « Off ».
2. Ouvrez le couvercle du boîtier de
fusibles.3. Retirez le fusible suspecté. Utilisez
l’outil d’extraction placé dans le boîtier
de fusibles du compartiment moteur.
4. Contrôlez le fusible extrait, remplacez-
le s’il est sauté.
OTQ077041OTQ077040
ATTENTION
• Lorsque vous remplacez un
fusible ou un relais défectueux,
assurez-vous que le nouveau
fusible ou relais est bien fixé. Un
fusible ou relais mal fixé peut
endommager le câblage et les
systèmes électriques du véhicule
et entraîner un risque d'incendie.
• N'enlevez ni les fusibles, ni les
bornes, ni les relais fixés à l'aide
de vis ou d'écrous. En effet, ils
peuvent être mal fixés et
présenter un risque d'incendie. Si
un fusible, une borne ou un relais
fixé à l'aide de vis ou d'écrous est
défectueux, faites appel à un
concessionnaire HYUNDAI agréé.
• Dans les prises prévues pour les
fusibles ou les relais, branchez
uniquement des fusibles ou des
relais sous peine de créer des
faux-contacts et d'entraîner un
dysfonctionnement du système.

Entretien
64 7

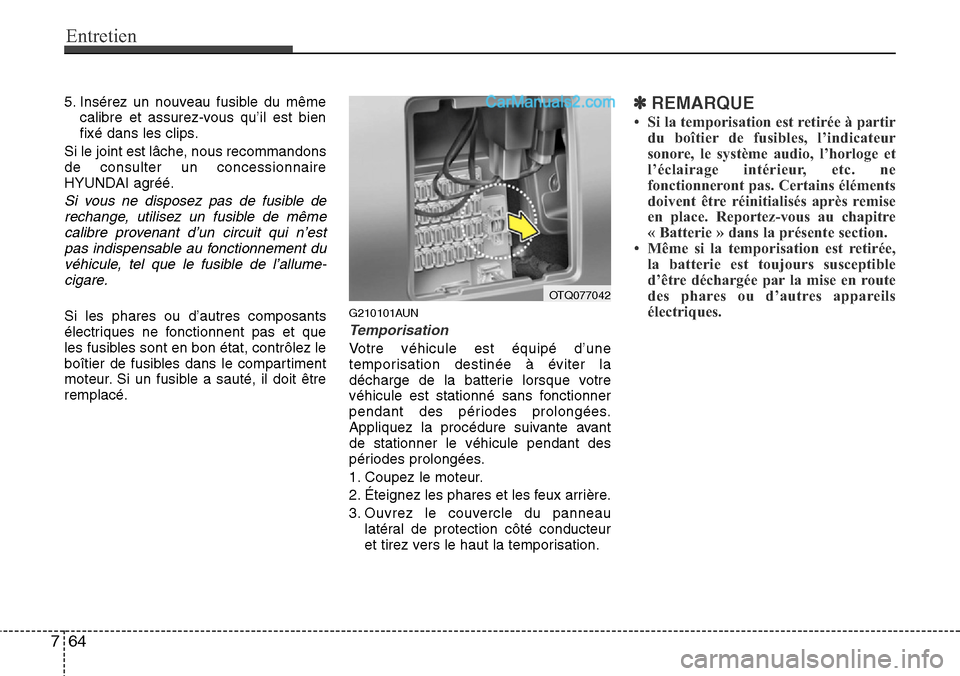

5. Insérez un nouveau fusible du même
calibre et assurez-vous qu’il est bien
fixé dans les clips.
Si le joint est lâche, nous recommandons
de consulter un concessionnaire
HYUNDAI agréé.
Si vous ne disposez pas de fusible de
rechange, utilisez un fusible de même
calibre provenant d’un circuit qui n’est
pas indispensable au fonctionnement du
véhicule, tel que le fusible de l’allume-
cigare.
Si les phares ou d’autres composants
électriques ne fonctionnent pas et que
les fusibles sont en bon état, contrôlez le
boîtier de fusibles dans le compartiment
moteur. Si un fusible a sauté, il doit être
remplacé.G210101AUN
Temporisation
Votre véhicule est équipé d’une
temporisation destinée à éviter la
décharge de la batterie lorsque votre
véhicule est stationné sans fonctionner
pendant des périodes prolongées.
Appliquez la procédure suivante avant
de stationner le véhicule pendant des
périodes prolongées.
1. Coupez le moteur.
2. Éteignez les phares et les feux arrière.
3. Ouvrez le couvercle du panneau
latéral de protection côté conducteur
et tirez vers le haut la temporisation.
✽REMARQUE
• Si la temporisation est retirée à partir
du boîtier de fusibles, l’indicateur
sonore, le système audio, l’horloge et
l’éclairage intérieur, etc. ne
fonctionneront pas. Certains éléments
doivent être réinitialisés après remise
en place. Reportez-vous au chapitre
« Batterie » dans la présente section.
• Même si la temporisation est retirée,
la batterie est toujours susceptible
d’être déchargée par la mise en route
des phares ou d’autres appareils
électriques.
OTQ077042

765
Entretien
G210200AEN

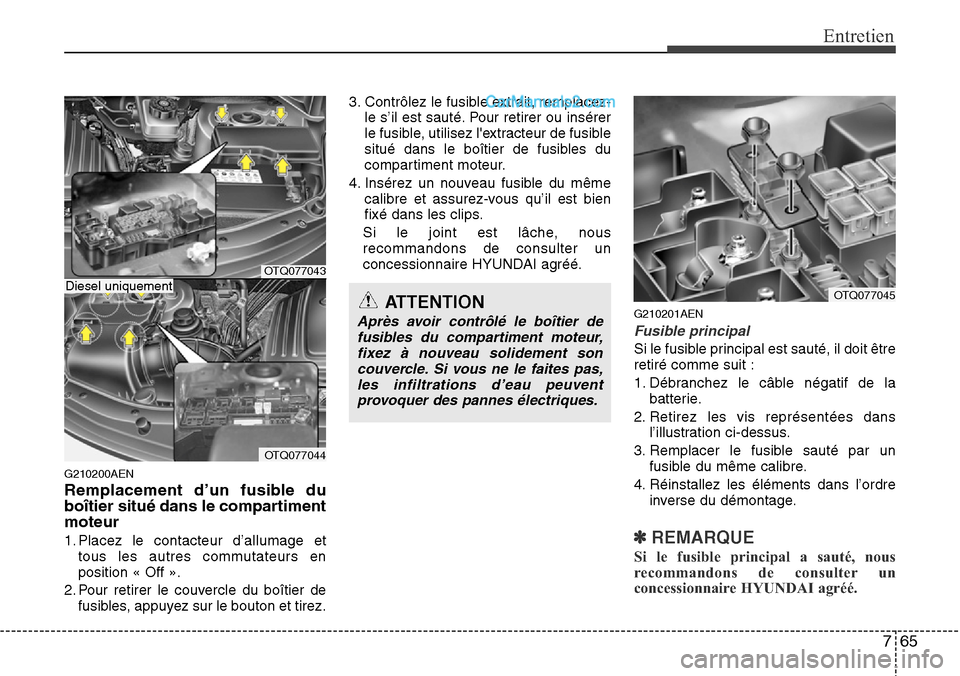

Remplacement d’un fusible du
boîtier situé dans le compartiment
moteur
1. Placez le contacteur d’allumage et
tous les autres commutateurs en
position « Off ».
2. Pour retirer le couvercle du boîtier de
fusibles, appuyez sur le bouton et tirez.3. Contrôlez le fusible extrait, remplacez-
le s’il est sauté. Pour retirer ou insérer
le fusible, utilisez l'extracteur de fusible
situé dans le boîtier de fusibles du
compartiment moteur.
4. Insérez un nouveau fusible du même
calibre et assurez-vous qu’il est bien
fixé dans les clips.
Si le joint est lâche, nous
recommandons de consulter un
concessionnaire HYUNDAI agréé.
G210201AEN
Fusible principal
Si le fusible principal est sauté, il doit être
retiré comme suit :
1. Débranchez le câble négatif de la
batterie.
2. Retirez les vis représentées dans
l’illustration ci-dessus.
3. Remplacer le fusible sauté par un
fusible du même calibre.
4. Réinstallez les éléments dans l’ordre
inverse du démontage.
✽REMARQUE
Si le fusible principal a sauté, nous
recommandons de consulter un
concessionnaire HYUNDAI agréé.
ATTENTION
Après avoir contrôlé le boîtier de
fusibles du compartiment moteur,
fixez à nouveau solidement son
couvercle. Si vous ne le faites pas,
les infiltrations d’eau peuvent
provoquer des pannes électriques.
OTQ077045
OTQ077043
OTQ077044
Diesel uniquement

Entretien
66 7
✽REMARQUE
Toutes les descriptions de boîtiers de
fusibles données dans ce manuel ne
s’appliquent pas à votre véhicule. Ces
informations sont exactes au moment de
l’impression. Si vous examinez le boîtier
de fusibles de votre véhicule, reportez-
vous à l’étiquette du boîtier de fusibles.
G210300AEN-EE

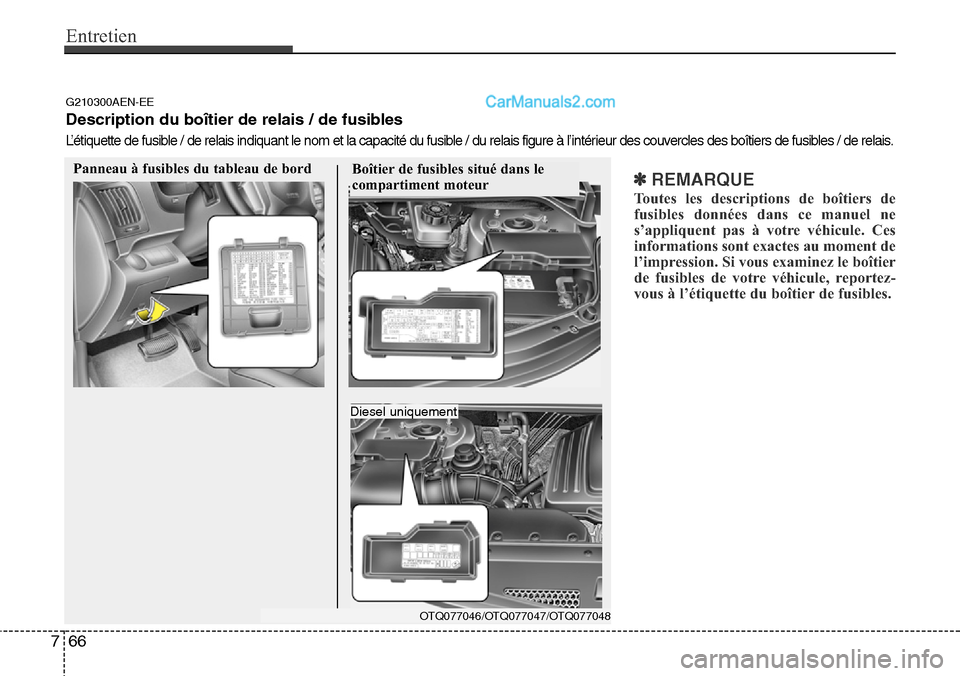

Description du boîtier de relais / de fusibles
L’étiquette de fusible / de relais indiquant le nom et la capacité du fusible / du relais figure à l’intérieur des couvercles des boîtiers de fusibles / de relais.
Panneau à fusibles du tableau de bordBoîtier de fusibles situé dans le
compartiment moteur
OTQ077046/OTQ077047/OTQ077048
Diesel uniquement

767
Entretien
Panneau à fusibles du tableau du bord
DescriptionCalibre
Composants protégés
du fusible
AUDIO-2 10A Audio, horloge numérique, BCM, commutateur de commande de rétroviseur extérieur
C/LIGHTER 20A Allume-cigares, prise de courant avant
S/HTD DRI 10A Commutateur chauffage de siège conducteur (le cas èchèant)
DRL 10A BCM (le cas èchèant)
RR FOG LP 15A Relais feux antibrouillard arrière
H/LP 10A Relais phare (haut/bas)
FRT WIPER 25A Relais essuie-glace avant, moteur d'essuie-glace avant
BCM 10A BCM
HTR 10ARelais de la soufflerie avant/arrière, module de commande de climatisation automatique avant/arrière, relais
ventilateur du condensateur, rétroviseur électro-chromé, thermorupteur, relais du préchauffeur PTC (D4CB),
électrovanne EGR (D4BH)
B/UP LP 10A Ais de feux de recul, commutateur de feux de recul, commutateur de plage boîte-pont
ABS 10A Module de commande ABS/ESP, commutateur ESP (D4CB)
T/SIG LP 10A Commutateur feux de détresse
A/BAG 10A Module de commande SRS
A/BAG IND 10A mbiné d'instruments
MODULE 10ACombiné d'instruments, BCM, module de commande d'antidémarrage (D4BH),
relais de climatisation (D4BH), résistance générateur
ECU 10ACapteur de vitesse du véhicule, ECM, débitmètre d'air (D4CB), pompe d'injection (D4BH),
TCM, témoin de filtre à carburant
START 10A Relais du démarreur, relais d'alarme antivol
MIRR HTD 10A Module de commande de climatisation avant, commande de rétroviseur extérieur et désembueur gauche/droit
STOP LP 15A Commutateur feux de stop
BWS 10A Signal sonore

Entretien
68 7

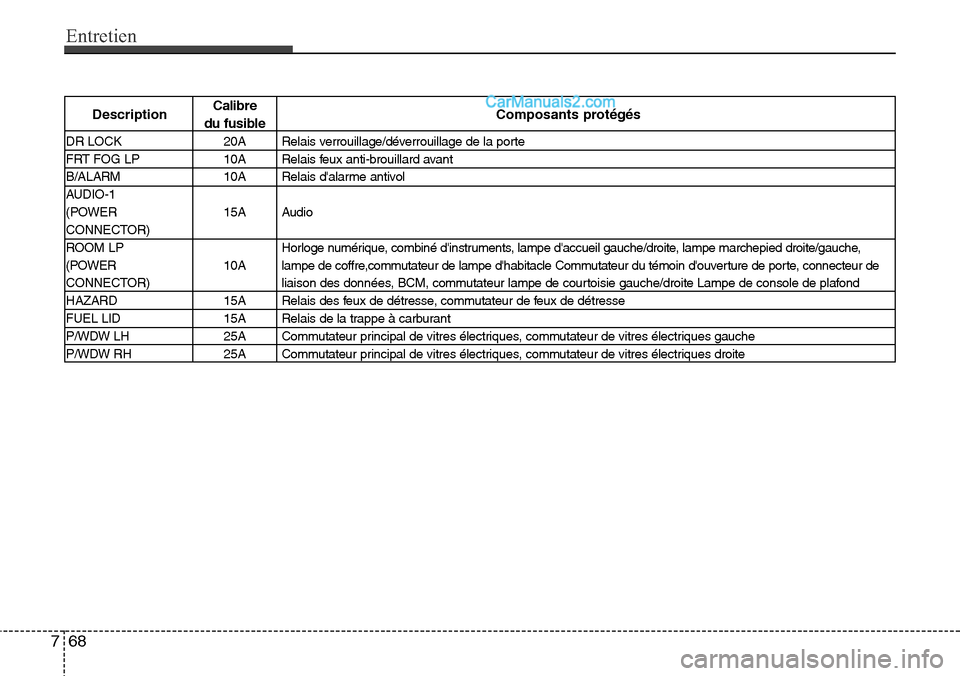

DescriptionCalibre
Composants protégés
du fusible
DR LOCK 20A Relais verrouillage/déverrouillage de la porte
FRT FOG LP 10A Relais feux anti-brouillard avant
B/ALARM 10A Relais d'alarme antivol
AUDIO-1
15A Audio (POWER
CONNECTOR)
ROOM LP
10AHorloge numérique, combiné d'instruments, lampe d'accueil gauche/droite, lampe marchepied droite/gauche,
(POWER lampe de coffre,commutateur de lampe d'habitacle Commutateur du témoin d'ouverture de porte, connecteur de
CONNECTOR) liaison des données, BCM, commutateur lampe de courtoisie gauche/droite Lampe de console de plafond
HAZARD 15A Relais des feux de détresse, commutateur de feux de détresse
FUEL LID 15A Relais de la trappe à carburant
P/WDW LH 25A Commutateur principal de vitres électriques, commutateur de vitres électriques gauche
P/WDW RH 25A Commutateur principal de vitres électriques, commutateur de vitres électriques droite

769
Entretien

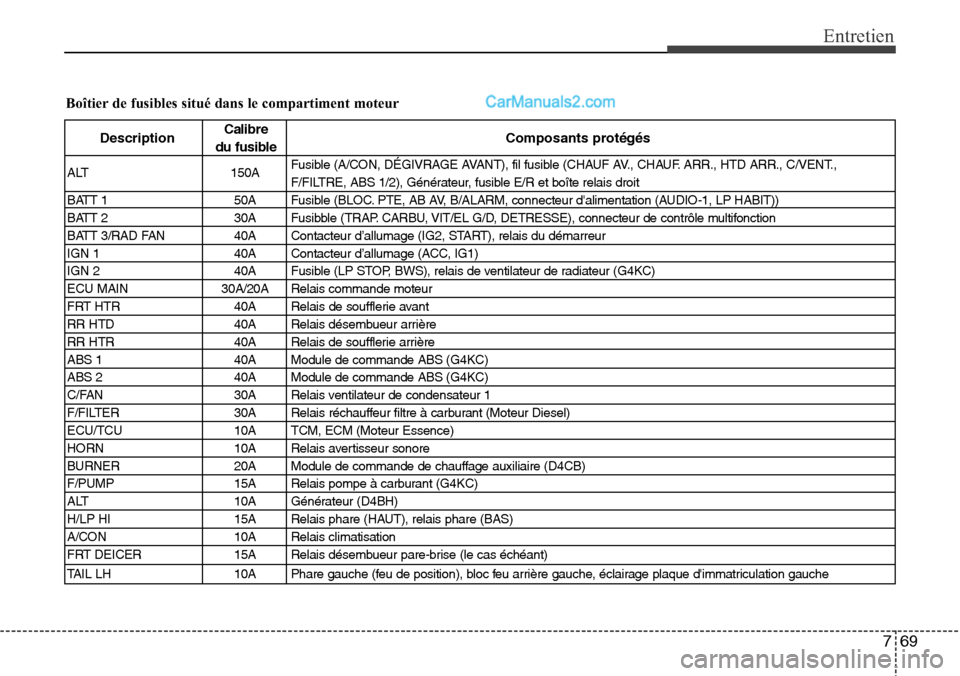

Boîtier de fusibles situé dans le compartiment moteur
DescriptionCalibre
Composants protégés
du fusible
ALT 150AFusible (A/CON, DÉGIVRAGE AVANT), fil fusible (CHAUF AV., CHAUF. ARR., HTD ARR., C/VENT.,
F/FILTRE, ABS 1/2), Générateur, fusible E/R et boîte relais droit
BATT 1 50A Fusible (BLOC. PTE, AB AV, B/ALARM, connecteur d'alimentation (AUDIO-1, LP HABIT))
BATT 2 30A Fusibble (TRAP. CARBU, VIT/EL G/D, DETRESSE), connecteur de contrôle multifonction
BATT 3/RAD FAN 40A Contacteur d’allumage (IG2, START), relais du démarreur
IGN 1 40A Contacteur d’allumage (ACC, IG1)
IGN 2 40A Fusible (LP STOP, BWS), relais de ventilateur de radiateur (G4KC)
ECU MAIN 30A/20A Relais commande moteur
FRT HTR 40A Relais de soufflerie avant
RR HTD 40A Relais désembueur arrière
RR HTR 40A Relais de soufflerie arrière
ABS 1 40A Module de commande ABS (G4KC)
ABS 2 40A Module de commande ABS (G4KC)
C/FAN 30A Relais ventilateur de condensateur 1
F/FILTER 30A Relais réchauffeur filtre à carburant (Moteur Diesel)
ECU/TCU 10A TCM, ECM (Moteur Essence)
HORN 10A Relais avertisseur sonore
BURNER 20A Module de commande de chauffage auxiliaire (D4CB)
F/PUMP 15A Relais pompe à carburant (G4KC)
ALT 10A Générateur (D4BH)
H/LP HI 15A Relais phare (HAUT), relais phare (BAS)
A/CON 10A Relais climatisation
FRT DEICER 15A Relais désembueur pare-brise (le cas échéant)
TAIL LH 10A Phare gauche (feu de position), bloc feu arrière gauche, éclairage plaque d'immatriculation gauche

Entretien
70 7

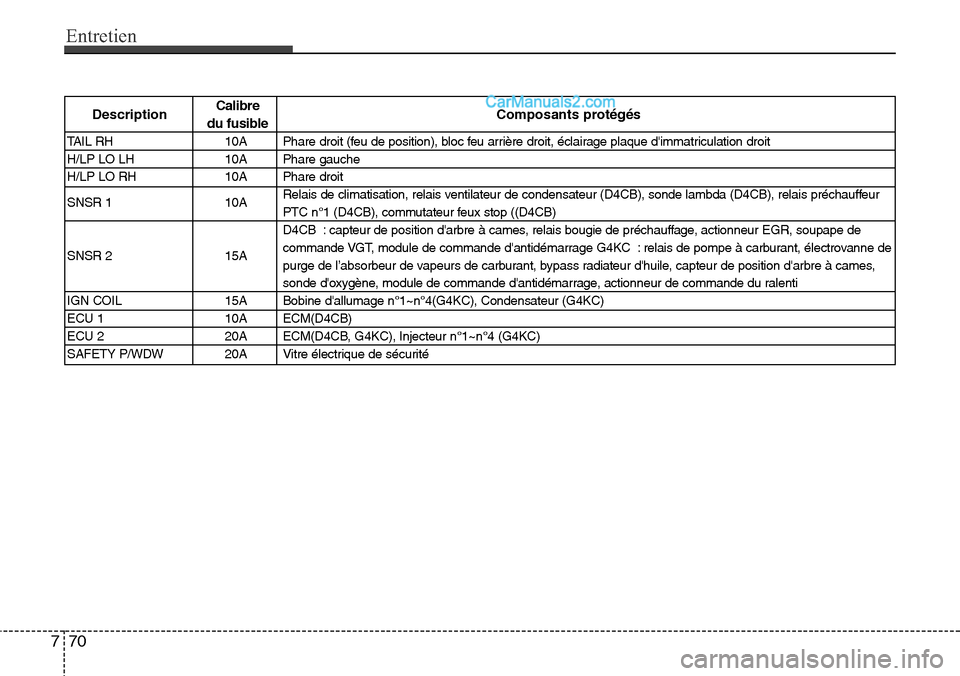

DescriptionCalibre
Composants protégés
du fusible
TAIL RH 10A Phare droit (feu de position), bloc feu arrière droit, éclairage plaque d'immatriculation droit
H/LP LO LH 10A Phare gauche
H/LP LO RH 10A Phare droit
SNSR 1 10ARelais de climatisation, relais ventilateur de condensateur (D4CB), sonde lambda (D4CB), relais préchauffeur
PTC n°1 (D4CB), commutateur feux stop ((D4CB)
SNSR 2 15AD4CB : capteur de position d'arbre à cames, relais bougie de préchauffage, actionneur EGR, soupape de
commande VGT, module de commande d'antidémarrage G4KC : relais de pompe à carburant, électrovanne de
purge de l’absorbeur de vapeurs de carburant, bypass radiateur d'huile, capteur de position d'arbre à cames,
sonde d'oxygène, module de commande d'antidémarrage, actionneur de commande du ralenti
IGN COIL 15A Bobine d'allumage n°1~n°4(G4KC), Condensateur (G4KC)
ECU 1 10A ECM(D4CB)
ECU 2 20A ECM(D4CB, G4KC), Injecteur n°1~n°4 (G4KC)
SAFETY P/WDW 20A Vitre électrique de sécurité
