2013 Hyundai H-1 (Grand Starex) Manuel du propriétaire (in French)

331
Système de sécurité de votre véhicule

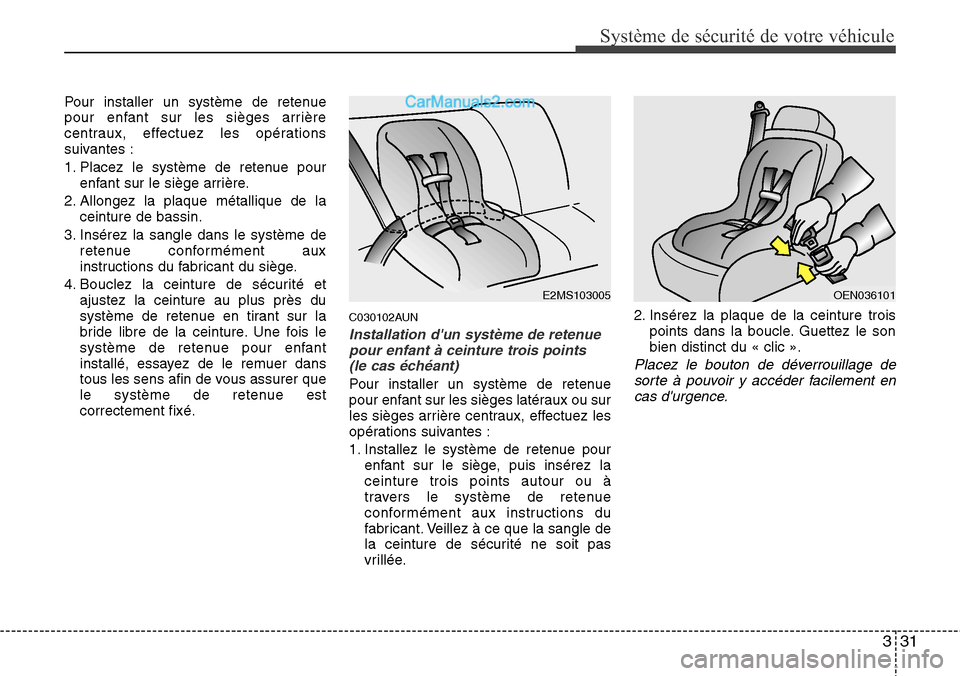

Pour installer un système de retenue
pour enfant sur les sièges arrière
centraux, effectuez les opérations
suivantes :
1. Placez le système de retenue pour
enfant sur le siège arrière.
2. Allongez la plaque métallique de la
ceinture de bassin.
3. Insérez la sangle dans le système de
retenue conformément aux
instructions du fabricant du siège.
4. Bouclez la ceinture de sécurité et
ajustez la ceinture au plus près du
système de retenue en tirant sur la
bride libre de la ceinture. Une fois le
système de retenue pour enfant
installé, essayez de le remuer dans
tous les sens afin de vous assurer que
le système de retenue est
correctement fixé.
C030102AUN
Installation d'un système de retenue
pour enfant à ceinture trois points
(le cas échéant)
Pour installer un système de retenue
pour enfant sur les sièges latéraux ou sur
les sièges arrière centraux, effectuez les
opérations suivantes :
1. Installez le système de retenue pour
enfant sur le siège, puis insérez la
ceinture trois points autour ou à
travers le système de retenue
conformément aux instructions du
fabricant. Veillez à ce que la sangle de
la ceinture de sécurité ne soit pas
vrillée.2. Insérez la plaque de la ceinture trois
points dans la boucle. Guettez le son
bien distinct du « clic ».
Placez le bouton de déverrouillage de
sorte à pouvoir y accéder facilement en
cas d'urgence.
E2MS103005OEN036101

Système de sécurité de votre véhicule
32 3

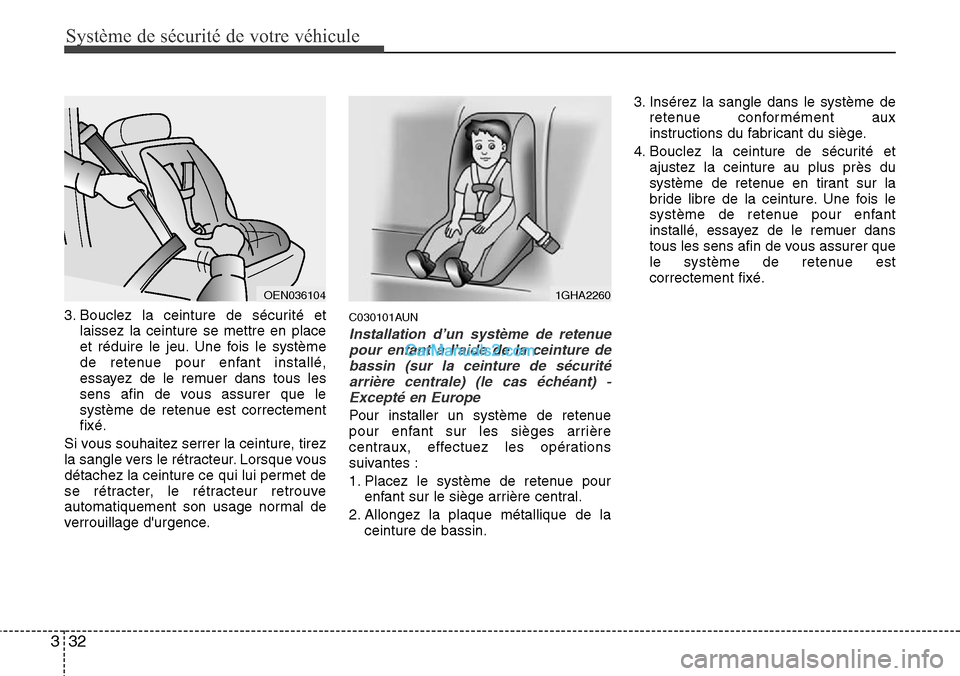

3. Bouclez la ceinture de sécurité et
laissez la ceinture se mettre en place
et réduire le jeu. Une fois le système
de retenue pour enfant installé,
essayez de le remuer dans tous les
sens afin de vous assurer que le
système de retenue est correctement
fixé.
Si vous souhaitez serrer la ceinture, tirez
la sangle vers le rétracteur. Lorsque vous
détachez la ceinture ce qui lui permet de
se rétracter, le rétracteur retrouve
automatiquement son usage normal de
verrouillage d'urgence.C030101AUN
Installation d’un système de retenue
pour enfant à l’aide de la ceinture de
bassin (sur la ceinture de sécurité
arrière centrale) (le cas échéant) -
Excepté en Europe
Pour installer un système de retenue
pour enfant sur les sièges arrière
centraux, effectuez les opérations
suivantes :
1. Placez le système de retenue pour
enfant sur le siège arrière central.
2. Allongez la plaque métallique de la
ceinture de bassin.3. Insérez la sangle dans le système de
retenue conformément aux
instructions du fabricant du siège.
4. Bouclez la ceinture de sécurité et
ajustez la ceinture au plus près du
système de retenue en tirant sur la
bride libre de la ceinture. Une fois le
système de retenue pour enfant
installé, essayez de le remuer dans
tous les sens afin de vous assurer que
le système de retenue est
correctement fixé.
OEN0361041GHA2260

333
Système de sécurité de votre véhicule

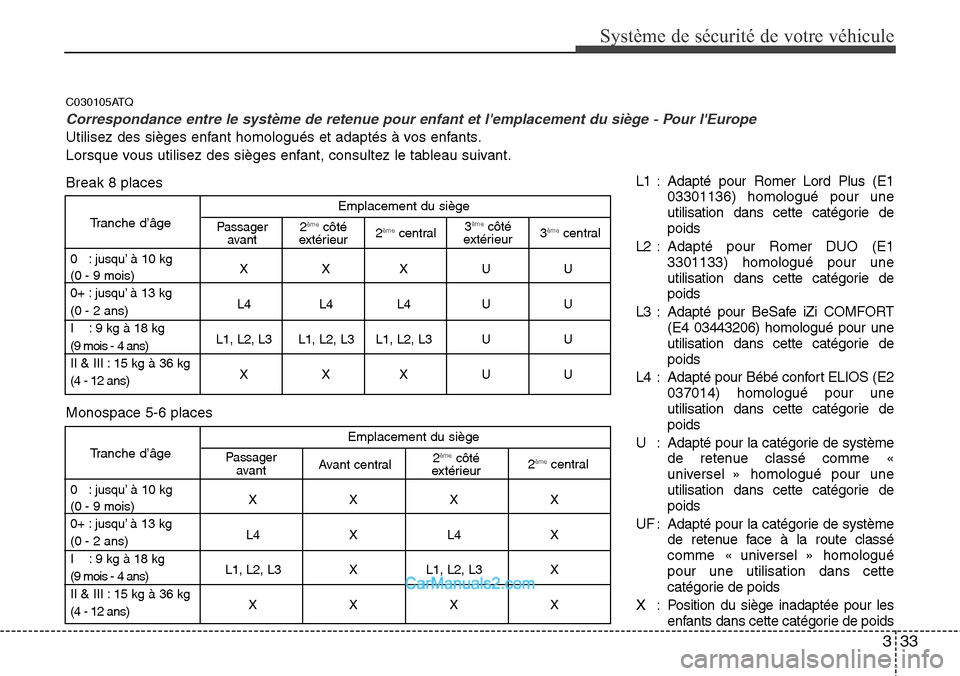

C030105ATQ
Correspondance entre le système de retenue pour enfant et l'emplacement du siège - Pour l'Europe
Utilisez des sièges enfant homologués et adaptés à vos enfants.
Lorsque vous utilisez des sièges enfant, consultez le tableau suivant.
Emplacement du siège
Tranche d’âge
0 : jusqu’ à 10 kg
XXXUU
(0 - 9 mois)
0+ : jusqu’ à 13 kg
L4 L4 L4 U U
(0 - 2 ans)
I : 9 kg à 18 kg
L1, L2, L3 L1, L2, L3 L1, L2, L3 U U
(9 mois - 4 ans)
II & III : 15 kg à 36 kg
XXXUU
(4 - 12 ans)
Passager
avant2èmecôté
extérieur 3èmecentral 3èmecôté
extérieur 2èmecentral
Emplacement du siège
Tranche d’âge
0 : jusqu’ à 10 kg
XXXX
(0 - 9 mois)
0+ : jusqu’ à 13 kg
L4XL4X
(0 - 2 ans)
I : 9 kg à 18 kg
L1, L2, L3 X L1, L2, L3 X
(9 mois - 4 ans)
II & III : 15 kg à 36 kg
XXXX
(4 - 12 ans)
Passager
avantAvant central2èmecentral 2èmecôté
extérieur
Break 8 places
Monospace 5-6 placesL1 : Adapté pour Romer Lord Plus (E1
03301136) homologué pour une
utilisation dans cette catégorie de
poids
L2 : Adapté pour Romer DUO (E1
3301133) homologué pour une
utilisation dans cette catégorie de
poids
L3 : Adapté pour BeSafe iZi COMFORT
(E4 03443206) homologué pour une
utilisation dans cette catégorie de
poids
L4 : Adapté pour Bébé confort ELIOS (E2
037014) homologué pour une
utilisation dans cette catégorie de
poids
U : Adapté pour la catégorie de système
de retenue classé comme «
universel » homologué pour une
utilisation dans cette catégorie de
poids
UF : Adapté pour la catégorie de système
de retenue face à la route classé
comme « universel » homologué
pour une utilisation dans cette
catégorie de poids
X : Position du siège inadaptée pour les
enfants dans cette catégorie de poids

Système de sécurité de votre véhicule
34 3

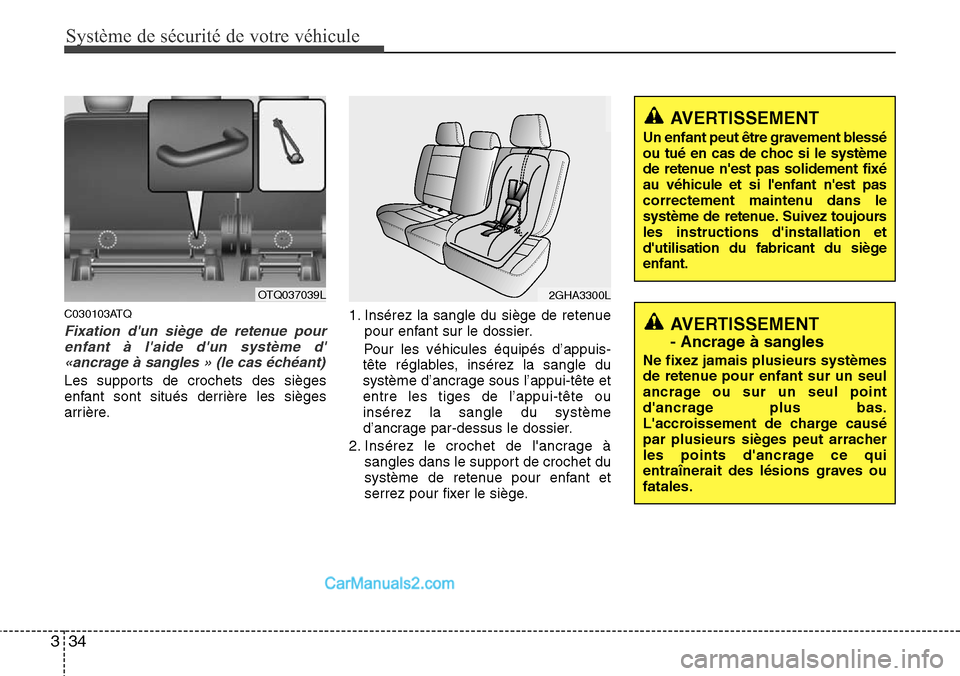

C030103ATQ
Fixation d'un siège de retenue pour
enfant à l'aide d'un système d'
«ancrage à sangles » (le cas échéant)
Les supports de crochets des sièges
enfant sont situés derrière les sièges
arrière.1. Insérez la sangle du siège de retenue
pour enfant sur le dossier.
Pour les véhicules équipés d’appuis-
tête réglables, insérez la sangle du
système d’ancrage sous l’appui-tête et
entre les tiges de l’appui-tête ou
insérez la sangle du système
d’ancrage par-dessus le dossier.
2. Insérez le crochet de l'ancrage à
sangles dans le support de crochet du
système de retenue pour enfant et
serrez pour fixer le siège.
AVERTISSEMENT
Un enfant peut être gravement blessé
ou tué en cas de choc si le système
de retenue n'est pas solidement fixé
au véhicule et si l'enfant n'est pas
correctement maintenu dans le
système de retenue. Suivez toujours
les instructions d'installation et
d'utilisation du fabricant du siège
enfant.
AVERTISSEMENT
- Ancrage à sangles
Ne fixez jamais plusieurs systèmes
de retenue pour enfant sur un seul
ancrage ou sur un seul point
d'ancrage plus bas.
L'accroissement de charge causé
par plusieurs sièges peut arracher
les points d'ancrage ce qui
entraînerait des lésions graves ou
fatales.
2GHA3300LOTQ037039L

335
Système de sécurité de votre véhicule

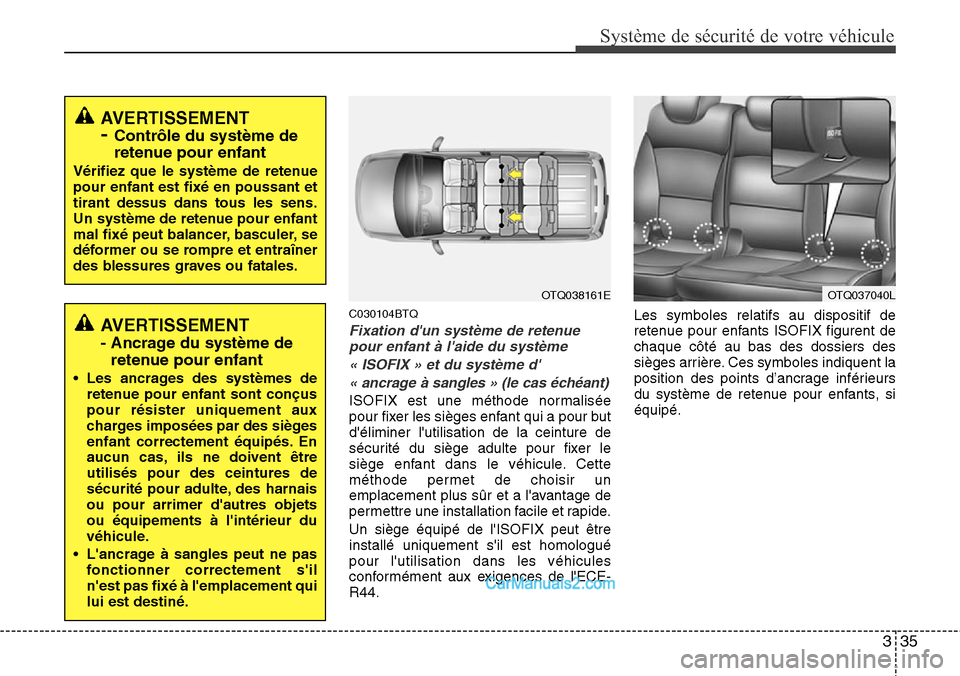

C030104BTQ
Fixation d'un système de retenue
pour enfant à l'aide du système
« ISOFIX » et du système d'
« ancrage à sangles » (le cas échéant)
ISOFIX est une méthode normalisée
pour fixer les sièges enfant qui a pour but
d'éliminer l'utilisation de la ceinture de
sécurité du siège adulte pour fixer le
siège enfant dans le véhicule. Cette
méthode permet de choisir un
emplacement plus sûr et a l'avantage de
permettre une installation facile et rapide.
Un siège équipé de l'ISOFIX peut être
installé uniquement s'il est homologué
pour l'utilisation dans les véhicules
conformément aux exigences de l'ECE-
R44.Les symboles relatifs au dispositif de
retenue pour enfants ISOFIX figurent de
chaque côté au bas des dossiers des
sièges arrière. Ces symboles indiquent la
position des points d’ancrage inférieurs
du système de retenue pour enfants, si
équipé.
AVERTISSEMENT
- Contrôle du système de
retenue pour enfant
Vérifiez que le système de retenue
pour enfant est fixé en poussant et
tirant dessus dans tous les sens.
Un système de retenue pour enfant
mal fixé peut balancer, basculer, se
déformer ou se rompre et entraîner
des blessures graves ou fatales.
AVERTISSEMENT
- Ancrage du système de
retenue pour enfant
• Les ancrages des systèmes de
retenue pour enfant sont conçus
pour résister uniquement aux
charges imposées par des sièges
enfant correctement équipés. En
aucun cas, ils ne doivent être
utilisés pour des ceintures de
sécurité pour adulte, des harnais
ou pour arrimer d'autres objets
ou équipements à l'intérieur du
véhicule.
• L'ancrage à sangles peut ne pas
fonctionner correctement s'il
n'est pas fixé à l'emplacement qui
lui est destiné.
OTQ038161EOTQ037040L

Système de sécurité de votre véhicule
36 3

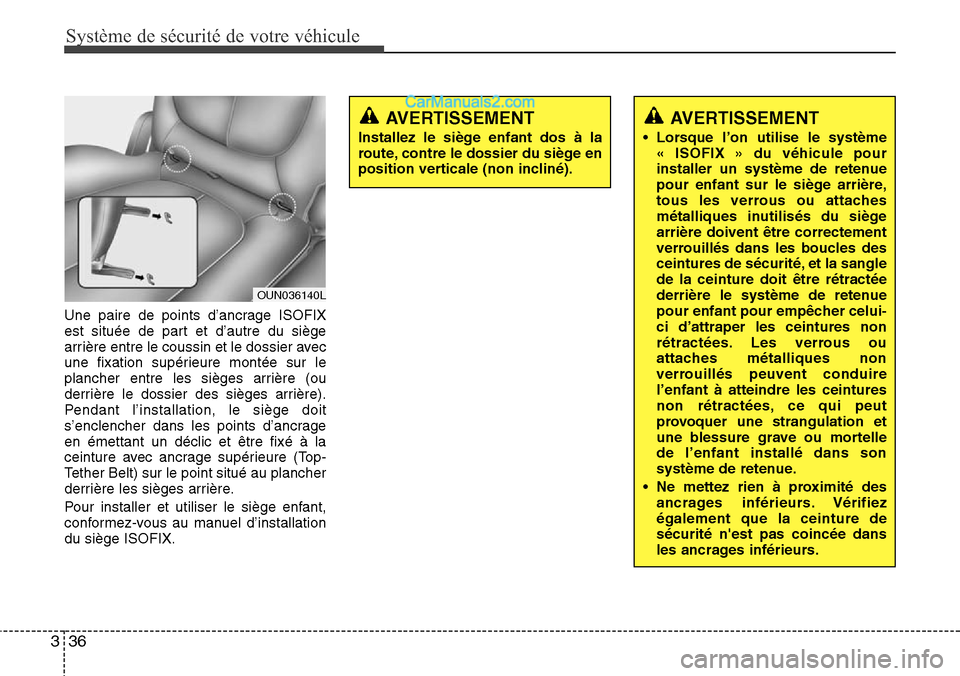

Une paire de points d’ancrage ISOFIX
est située de part et d’autre du siège
arrière entre le coussin et le dossier avec
une fixation supérieure montée sur le
plancher entre les sièges arrière (ou
derrière le dossier des sièges arrière).
Pendant l’installation, le siège doit
s’enclencher dans les points d’ancrage
en émettant un déclic et être fixé à la
ceinture avec ancrage supérieure (Top-
Tether Belt) sur le point situé au plancher
derrière les sièges arrière.
Pour installer et utiliser le siège enfant,
conformez-vous au manuel d’installation
du siège ISOFIX.
OUN036140L
AVERTISSEMENT
Installez le siège enfant dos à la
route, contre le dossier du siège en
position verticale (non incliné).
AVERTISSEMENT
• Lorsque l’on utilise le système
« ISOFIX » du véhicule pour
installer un système de retenue
pour enfant sur le siège arrière,
tous les verrous ou attaches
métalliques inutilisés du siège
arrière doivent être correctement
verrouillés dans les boucles des
ceintures de sécurité, et la sangle
de la ceinture doit être rétractée
derrière le système de retenue
pour enfant pour empêcher celui-
ci d’attraper les ceintures non
rétractées. Les verrous ou
attaches métalliques non
verrouillés peuvent conduire
l’enfant à atteindre les ceintures
non rétractées, ce qui peut
provoquer une strangulation et
une blessure grave ou mortelle
de l’enfant installé dans son
système de retenue.
• Ne mettez rien à proximité des
ancrages inférieurs. Vérifiez
également que la ceinture de
sécurité n'est pas coincée dans
les ancrages inférieurs.

337
Système de sécurité de votre véhicule

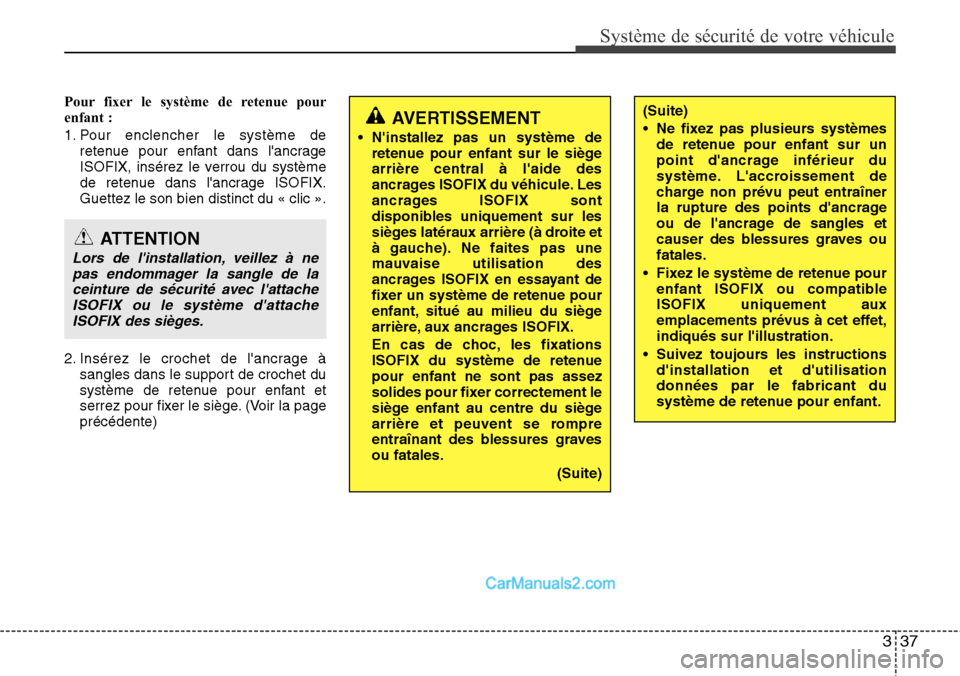

Pour fixer le système de retenue pour
enfant :
1. Pour enclencher le système de
retenue pour enfant dans l'ancrage
ISOFIX, insérez le verrou du système
de retenue dans l'ancrage ISOFIX.
Guettez le son bien distinct du « clic ».
2. Insérez le crochet de l'ancrage à
sangles dans le support de crochet du
système de retenue pour enfant et
serrez pour fixer le siège. (Voir la page
précédente)
AVERTISSEMENT
• N'installez pas un système de
retenue pour enfant sur le siège
arrière central à l'aide des
ancrages ISOFIX du véhicule. Les
ancrages ISOFIX sont
disponibles uniquement sur les
sièges latéraux arrière (à droite et
à gauche). Ne faites pas une
mauvaise utilisation des
ancrages ISOFIX en essayant de
fixer un système de retenue pour
enfant, situé au milieu du siège
arrière, aux ancrages ISOFIX.
En cas de choc, les fixations
ISOFIX du système de retenue
pour enfant ne sont pas assez
solides pour fixer correctement le
siège enfant au centre du siège
arrière et peuvent se rompre
entraînant des blessures graves
ou fatales.
(Suite)
(Suite)
• Ne fixez pas plusieurs systèmes
de retenue pour enfant sur un
point d'ancrage inférieur du
système. L'accroissement de
charge non prévu peut entraîner
la rupture des points d'ancrage
ou de l'ancrage de sangles et
causer des blessures graves ou
fatales.
• Fixez le système de retenue pour
enfant ISOFIX ou compatible
ISOFIX uniquement aux
emplacements prévus à cet effet,
indiqués sur l'illustration.
• Suivez toujours les instructions
d'installation et d'utilisation
données par le fabricant du
système de retenue pour enfant.
ATTENTION
Lors de l'installation, veillez à ne
pas endommager la sangle de la
ceinture de sécurité avec l'attache
ISOFIX ou le système d'attache
ISOFIX des sièges.

Système de sécurité de votre véhicule
38 3
IUF = Adapté aux systèmes de retenue pour enfants ISOFIX face à la
route, classé comme « universel » et homologués pour une
utilisation dans la catégorie de poids.
* L’ISO/R2 et l’ISO/R3 peuvent être montés uniquement dans la
position la plus avancée du siège passager.
* Fixations et catégories de taille du système de retenue pour enfants ISOFIX
A - ISO/F3 : SRE pour les tout-petits, pleine hauteur, face à la route
(hauteur 720mm)
B - ISO/F2 : SRE pour les tout-petits, hauteur réduite, face à la route
(hauteur 650mm)B1- ISO/F2X : SRE pour les tout-petits, hauteur réduite, face à la route,
deuxième version de la forme de la surface arrière (hauteur 650mm)
C - ISO/R3 : SRE pour les tout-petits, dos à la route, grande taille
D - ISO/R2 : SRE pour les tout-petits, dos à la route, taille réduite
E - ISO/R1 : SRE, dos à la route, taille bébés
F - ISO/L1 : SRE, perpendiculaire (vers la gauche) par rapport à la
route (porte-bébé)
G - ISO/L2 : SRE, perpendiculaire (vers la droite) par rapport à la
route (porte-bébé)
C030106ATQ

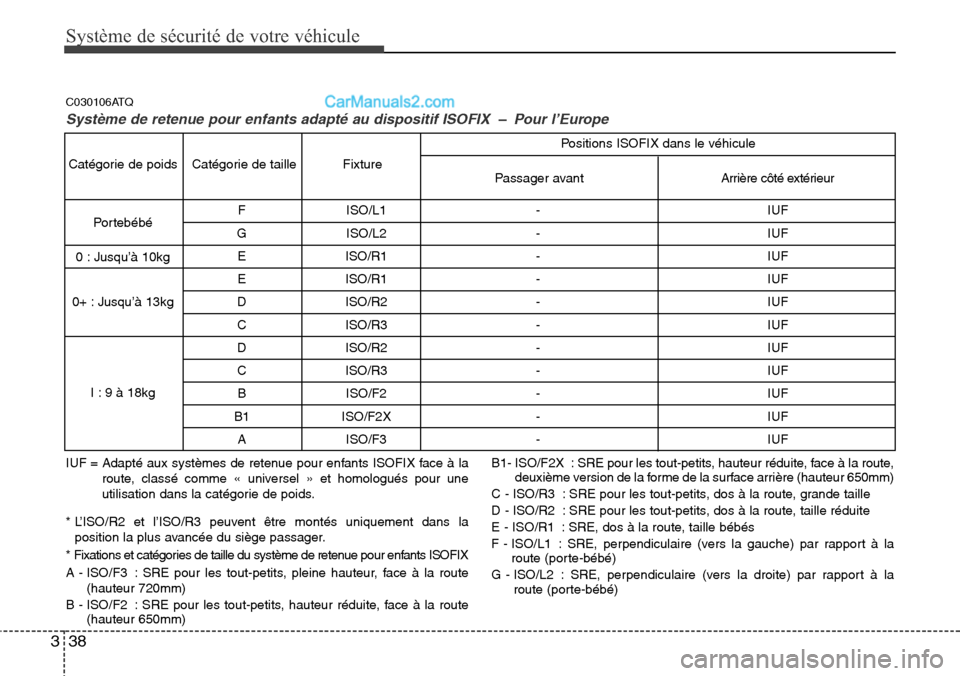

Système de retenue pour enfants adapté au dispositif ISOFIX – Pour l’Europe
F ISO/L1 - IUF
G ISO/L2 - IUF
E ISO/R1 - IUF
E ISO/R1 - IUF
D ISO/R2 - IUF
C ISO/R3 - IUF
D ISO/R2 - IUF
C ISO/R3 - IUF
B ISO/F2 - IUF
B1 ISO/F2X - IUF
A ISO/F3 - IUF
Arrière côté extérieur Passager avant Fixture Catégorie de taille Catégorie de poids
Portebébé
0 : Jusqu’à 10kg
0+ : Jusqu’à 13kg
I : 9 à 18kgPositions ISOFIX dans le véhicule
