Équipements de votre véhicule
46 4
Votre véhicule est équipé d’un système
de freinage dual en diagonal. Cela
signifie qu’en cas de défaillance d’un
système de freinage dual, les freins
fonctionneraient toujours sur deux roues.
Lorsqu’une seule partie du système dual
fonctionne, la pédale de frein s’enfonce
plus qu’à l’accoutumée et vous devez
appuyer plus fort pour arrêter la voiture.
De même, la voiture ne s’arrêtera pas
aussi rapidement qu’à l’accoutumée si
une partie seulement du système de
frein dual fonctionne. Si les freins lâchent
pendant que vous conduisez,
rétrogradez de manière à accentuer
l’effet du frein moteur et arrêtez la voiture
dans un endroit sûr.
Pour s’assurer du fonctionnement de
l’ampoule, vérifiez que les témoins du
frein de stationnement et du liquide de
frein s’allument lorsque le contacteur
d’allumage est mis en position ON.Témoin de pression à vide de freinage
faible (moteur diesel ou essence si équipé)
Si le témoin reste allumé, cela peut
indiquer un dysfonctionnement au niveau
de la pompe à vide de freinage. Adopter
une conduite souple, appuyez sur la
pédale de frein plus fortement qu'à
l'accoutumé. Nous vous conseillons de
faire réviser le système de votre véhicule
par un concessionnaire HYUNDAI agréé.D150312AUN
Voyant de la grille
des vitesses
(le cas échéant)
Ce voyant s’allume pour indiquer la
vitesse actuelle de la boîte-pont
automatique.
Voyant de changement de
vitesse de la boîte pont
manuelle
(le cas échéant)
Ce voyant vous indique la vitesse vous
permettant d'économiser du carburant.
Par exemple
: il conseille de passer en troisième
(le rapport actuel étant la seconde).
: il conseille de rétrograder en
troisième (le rapport actuel étant la
quatrième).
✽REMARQUE
Lorsque le système ne fonctionne pas
correctement, les flèches vers le haut et
vers le bas clignotent (la vitesse ne
s'affiche pas).
AVERTISSEMENT
• Si vous freinez longuement dans
une longue ou forte descente, le
témoin d'avertissement du
servofrein peut s’allumer. Dans
un tel cas, utilisez le frein moteur.
Si le témoin reste allumé en
permanence, arrêtez le véhicule
dans un endroit sûr et attendez
que le témoin s’éteigne.
• Il est dangereux de conduire le
véhicule avec un témoin
d'avertissement allumé. Si le
voyant du frein reste allumé,
nous recommandons de faire
vérifier le système par un
concessionnaire HYUNDAI agréé.
AVERTISSEMENT
Il est dangereux de conduire le
véhicule avec un témoin allumé. Si
le voyant du frein reste allumé,
nous recommandons de faire
vérifier le système par un
concessionnaire HYUNDAI agréé.

447
Équipements de votre véhicule

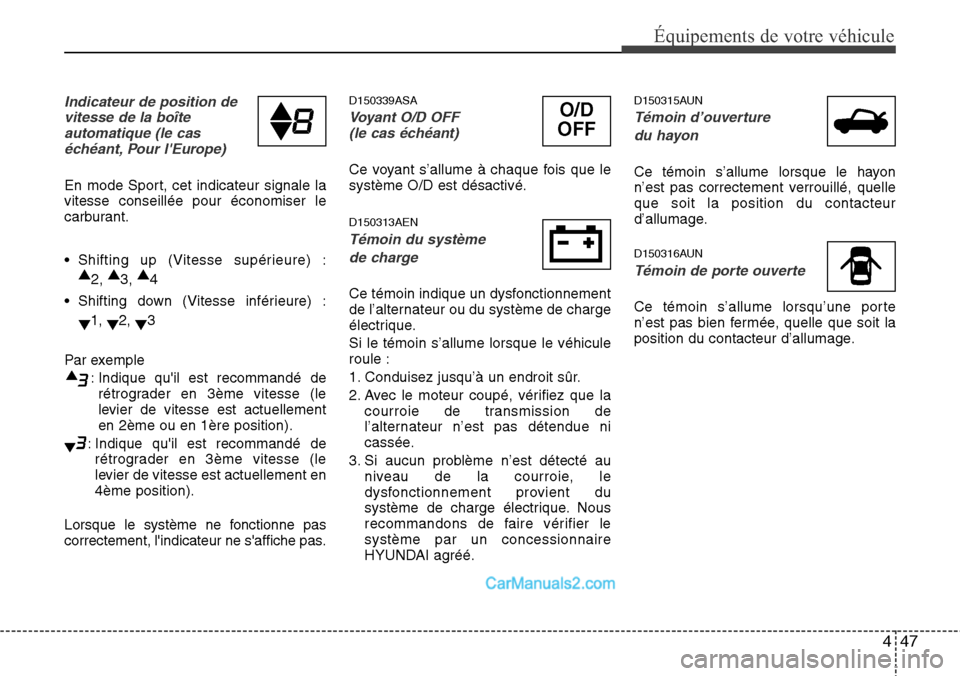

Indicateur de position de
vitesse de la boîte
automatique (le cas
échéant, Pour l'Europe)
En mode Sport, cet indicateur signale la
vitesse conseillée pour économiser le
carburant.
• Shifting up (Vitesse supérieure) :
▲
2, ▲
3, ▲
4
• Shifting down (Vitesse inférieure) :
▼1,
▼2,
▼3
Par exemple
: Indique qu'il est recommandé de
rétrograder en 3ème vitesse (le
levier de vitesse est actuellement
en 2ème ou en 1ère position).
: Indique qu'il est recommandé de
rétrograder en 3ème vitesse (le
levier de vitesse est actuellement en
4ème position).
Lorsque le système ne fonctionne pas
correctement, l'indicateur ne s'affiche pas.
D150339ASA
Voyant O/D OFF
(le cas échéant)
Ce voyant s’allume à chaque fois que le
système O/D est désactivé.
D150313AEN
Témoin du système
de charge
Ce témoin indique un dysfonctionnement
de l’alternateur ou du système de charge
électrique.
Si le témoin s’allume lorsque le véhicule
roule :
1. Conduisez jusqu’à un endroit sûr.
2. Avec le moteur coupé, vérifiez que la
courroie de transmission de
l’alternateur n’est pas détendue ni
cassée.
3. Si aucun problème n’est détecté au
niveau de la courroie, le
dysfonctionnement provient du
système de charge électrique. Nous
recommandons de faire vérifier le
système par un concessionnaire
HYUNDAI agréé.
D150315AUN
Témoin d’ouverture
du hayon
Ce témoin s’allume lorsque le hayon
n’est pas correctement verrouillé, quelle
que soit la position du contacteur
d’allumage.
D150316AUN
Témoin de porte ouverte
Ce témoin s’allume lorsqu’une porte
n’est pas bien fermée, quelle que soit la
position du contacteur d’allumage.
O/D
OFF

Équipements de votre véhicule
48 4
D150317AFD

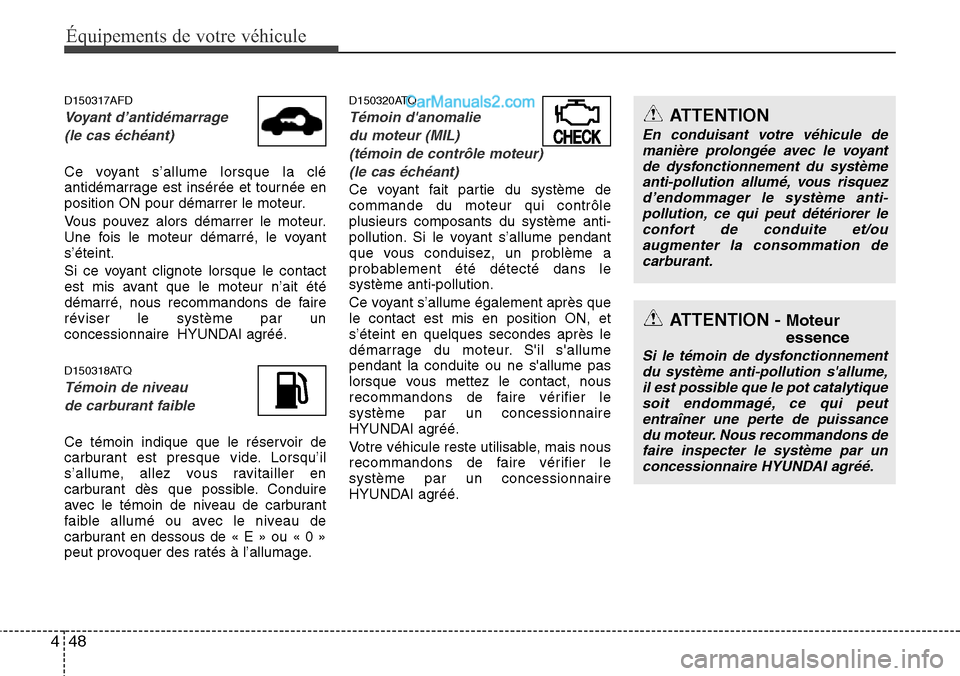

Voyant d’antidémarrage
(le cas échéant)
Ce voyant s’allume lorsque la clé
antidémarrage est insérée et tournée en
position ON pour démarrer le moteur.
Vous pouvez alors démarrer le moteur.
Une fois le moteur démarré, le voyant
s’éteint.
Si ce voyant clignote lorsque le contact
est mis avant que le moteur n’ait été
démarré, nous recommandons de faire
réviser le système par un
concessionnaire HYUNDAI agréé.
D150318ATQ
Témoin de niveau
de carburant faible
Ce témoin indique que le réservoir de
carburant est presque vide. Lorsqu’il
s’allume, allez vous ravitailler en
carburant dès que possible. Conduire
avec le témoin de niveau de carburant
faible allumé ou avec le niveau de
carburant en dessous de « E » ou « 0 »
peut provoquer des ratés à l’allumage.
D150320ATQ
Témoin d'anomalie
du moteur (MIL)
(témoin de contrôle moteur)
(le cas échéant)
Ce voyant fait partie du système de
commande du moteur qui contrôle
plusieurs composants du système anti-
pollution. Si le voyant s’allume pendant
que vous conduisez, un problème a
probablement été détecté dans le
système anti-pollution.
Ce voyant s’allume également après que
le contact est mis en position ON, et
s’éteint en quelques secondes après le
démarrage du moteur. S'il s'allume
pendant la conduite ou ne s'allume pas
lorsque vous mettez le contact, nous
recommandons de faire vérifier le
système par un concessionnaire
HYUNDAI agréé.
Votre véhicule reste utilisable, mais nous
recommandons de faire vérifier le
système par un concessionnaire
HYUNDAI agréé.
ATTENTION - Moteur
essence
Si le témoin de dysfonctionnement
du système anti-pollution s'allume,
il est possible que le pot catalytique
soit endommagé, ce qui peut
entraîner une perte de puissance
du moteur. Nous recommandons de
faire inspecter le système par un
concessionnaire HYUNDAI agréé.
ATTENTION
En conduisant votre véhicule de
manière prolongée avec le voyant
de dysfonctionnement du système
anti-pollution allumé, vous risquez
d’endommager le système anti-
pollution, ce qui peut détériorer le
confort de conduite et/ou
augmenter la consommation de
carburant.CHECK

449
Équipements de votre véhicule
D150327AUN
Alarme de rappel de la clé
(le cas échéant)
L’alarme de rappel de la clé retentit
lorsque la porte du conducteur est
ouverte et que la clé est restée dans le
contacteur d’allumage (position ACC ou
LOCK), ceci afin de vous empêcher
d’oublier vos clés dans le véhicule.
L’alarme sonne jusqu’à ce que la clé soit
retirée du contact ou jusqu’à la fermeture
de la porte.
ATTENTION - Moteur
Diesel
Si le témoin de dysfonctionnement
du système anti-pollution clignote,
cela signifie qu'une erreur liée au
réglage de la quantité d'injection est
survenue, pouvant engendrer une
perte de puissance du moteur, un
bruit de combustion et un problème
au niveau des émissions. Nous
recommandons de faire inspecter le
système par un concessionnaire
HYUNDAI agréé.
ATTENTION - Véhicules
diésel (s'ils sont équipés
d'un système DPF de filtre
particulaire)
Une conduite à une vitesse
supérieure à 60 km/h (37 mph) ou
l'utilisation de la deuxième vitesse
à un régime moteur compris entre 1
500 et 2 000 tours par minute
pendant un certain laps de temps
(environ 25 minutes) permet
d'arrêter le clignotement du voyant
lumineux de dysfonctionnement.
Si le voyant de dysfonctionnement
continue à clignoter en dépit de
cette procédure, nous vous
conseillons de faire vérifier le
système par un concessionnaire
HYUNDAI agréé.
Si vous continuez à utiliser pendant
un long moment le véhicule alors
que le voyant lumineux de
dysfonctionnement clignote, le
système DPF peut être endommagé
et la consommation de carburant
peut augmenter.

Équipements de votre véhicule
50 4

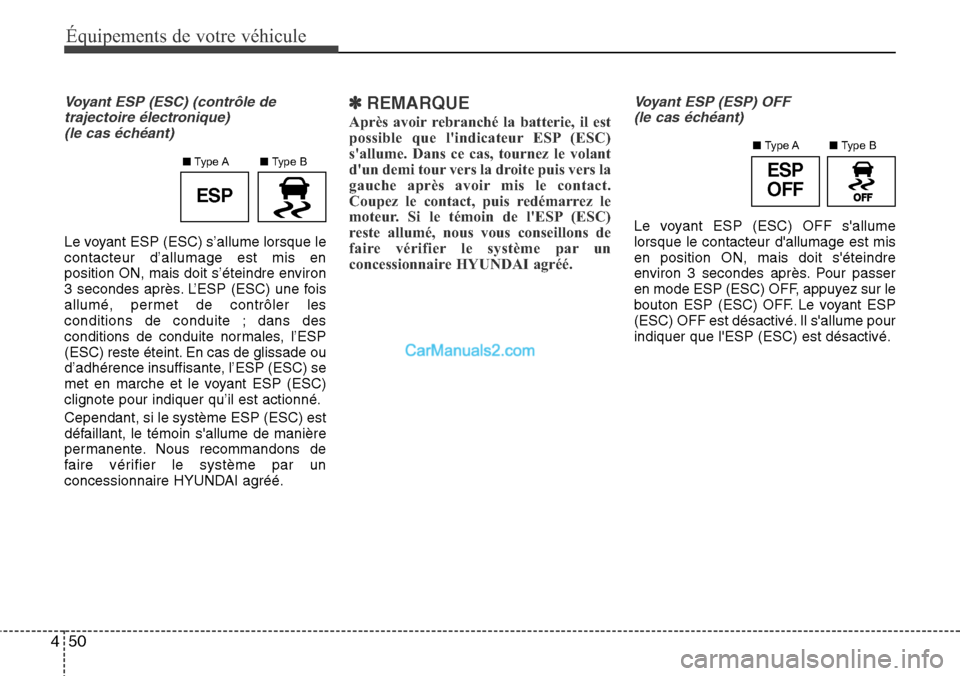

Voyant ESP (ESC) (contrôle de
trajectoire électronique)
(le cas échéant)
Le voyant ESP (ESC) s’allume lorsque le
contacteur d’allumage est mis en
position ON, mais doit s’éteindre environ
3 secondes après. L’ESP (ESC) une fois
allumé, permet de contrôler les
conditions de conduite ; dans des
conditions de conduite normales, l’ESP
(ESC) reste éteint. En cas de glissade ou
d’adhérence insuffisante, l’ESP (ESC) se
met en marche et le voyant ESP (ESC)
clignote pour indiquer qu’il est actionné.
Cependant, si le système ESP (ESC) est
défaillant, le témoin s'allume de manière
permanente. Nous recommandons de
faire vérifier le système par un
concessionnaire HYUNDAI agréé.
✽REMARQUE
Après avoir rebranché la batterie, il est
possible que l'indicateur ESP (ESC)
s'allume. Dans ce cas, tournez le volant
d'un demi tour vers la droite puis vers la
gauche après avoir mis le contact.
Coupez le contact, puis redémarrez le
moteur. Si le témoin de l'ESP (ESC)
reste allumé, nous vous conseillons de
faire vérifier le système par un
concessionnaire HYUNDAI agréé.
Voyant ESP (ESP) OFF
(le cas échéant)
Le voyant ESP (ESC) OFF s'allume
lorsque le contacteur d'allumage est mis
en position ON, mais doit s'éteindre
environ 3 secondes après. Pour passer
en mode ESP (ESC) OFF, appuyez sur le
bouton ESP (ESC) OFF. Le voyant ESP
(ESC) OFF est désactivé. Il s'allume pour
indiquer que l'ESP (ESC) est désactivé.
ESP
ESP
OFF■Type B ■Type A■Type B ■Type A

451
Équipements de votre véhicule
D150328AEN

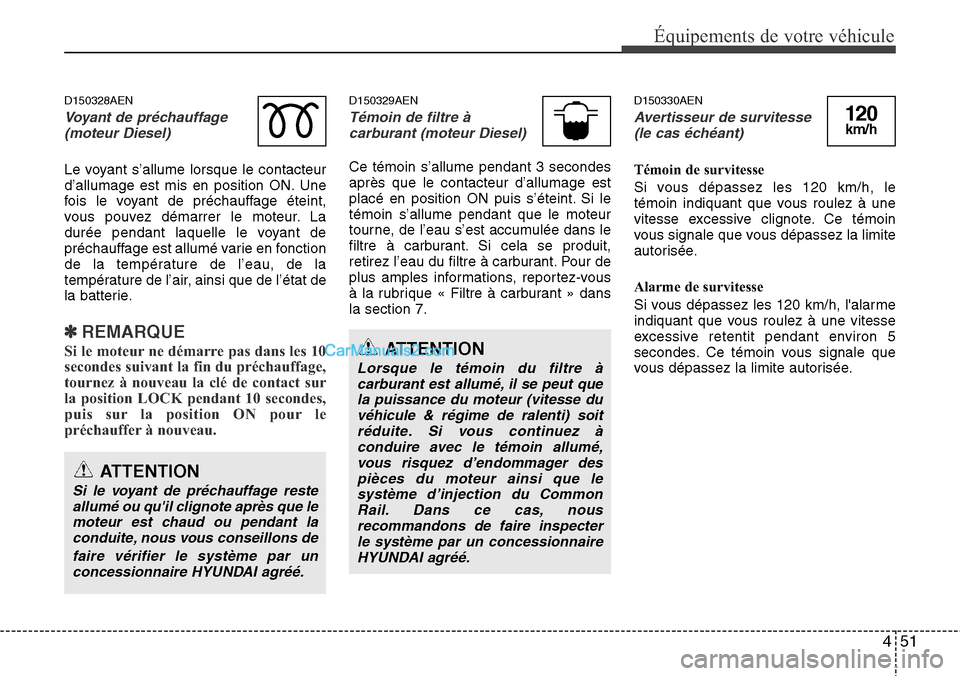

Voyant de préchauffage
(moteur Diesel)
Le voyant s’allume lorsque le contacteur
d’allumage est mis en position ON. Une
fois le voyant de préchauffage éteint,
vous pouvez démarrer le moteur. La
durée pendant laquelle le voyant de
préchauffage est allumé varie en fonction
de la température de l’eau, de la
température de l’air, ainsi que de l’état de
la batterie.
✽REMARQUE
Si le moteur ne démarre pas dans les 10
secondes suivant la fin du préchauffage,
tournez à nouveau la clé de contact sur
la position LOCK pendant 10 secondes,
puis sur la position ON pour le
préchauffer à nouveau.
D150329AEN
Témoin de filtre à
carburant (moteur Diesel)
Ce témoin s’allume pendant 3 secondes
après que le contacteur d’allumage est
placé en position ON puis s’éteint. Si le
témoin s’allume pendant que le moteur
tourne, de l’eau s’est accumulée dans le
filtre à carburant. Si cela se produit,
retirez l’eau du filtre à carburant. Pour de
plus amples informations, reportez-vous
à la rubrique « Filtre à carburant » dans
la section 7.
D150330AEN
Avertisseur de survitesse
(le cas échéant)
Témoin de survitesse
Si vous dépassez les 120 km/h, le
témoin indiquant que vous roulez à une
vitesse excessive clignote. Ce témoin
vous signale que vous dépassez la limite
autorisée.
Alarme de survitesse
Si vous dépassez les 120 km/h, l'alarme
indiquant que vous roulez à une vitesse
excessive retentit pendant environ 5
secondes. Ce témoin vous signale que
vous dépassez la limite autorisée.
ATTENTION
Lorsque le témoin du filtre à
carburant est allumé, il se peut que
la puissance du moteur (vitesse du
véhicule & régime de ralenti) soit
réduite. Si vous continuez à
conduire avec le témoin allumé,
vous risquez d’endommager des
pièces du moteur ainsi que le
système d’injection du Common
Rail. Dans ce cas, nous
recommandons de faire inspecter
le système par un concessionnaire
HYUNDAI agréé.
120km/h
ATTENTION
Si le voyant de préchauffage reste
allumé ou qu'il clignote après que le
moteur est chaud ou pendant la
conduite, nous vous conseillons de
faire vérifier le système par un
concessionnaire HYUNDAI agréé.

Équipements de votre véhicule
52 4
D170000AEN

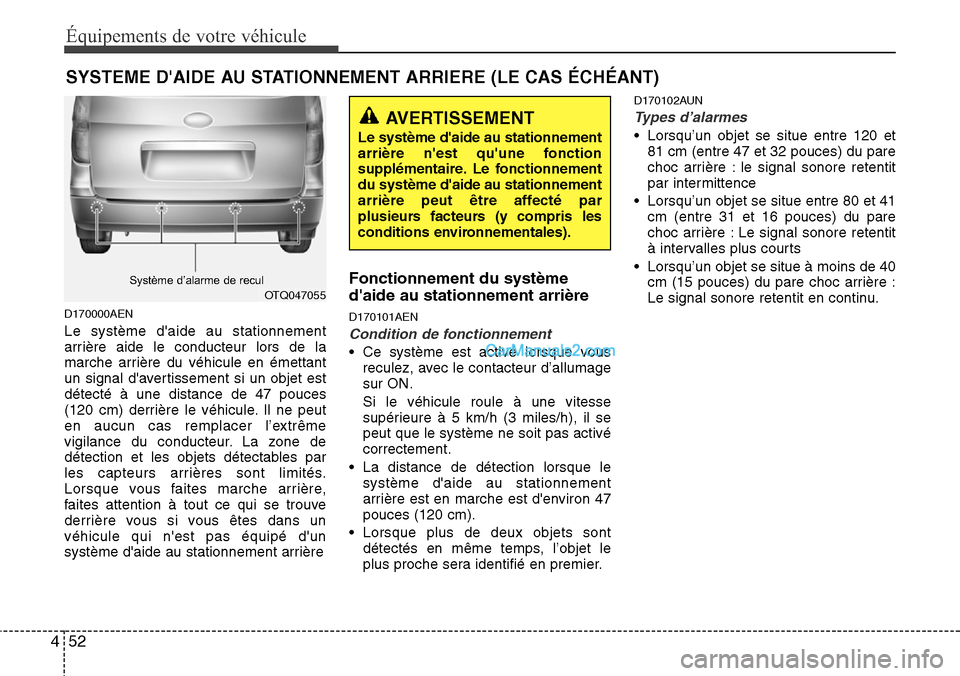

Le système d'aide au stationnement
arrière aide le conducteur lors de la
marche arrière du véhicule en émettant
un signal d'avertissement si un objet est
détecté à une distance de 47 pouces
(120 cm) derrière le véhicule. Il ne peut
en aucun cas remplacer l’extrême
vigilance du conducteur. La zone de
détection et les objets détectables par
les capteurs arrières sont limités.
Lorsque vous faites marche arrière,
faites attention à tout ce qui se trouve
derrière vous si vous êtes dans un
véhicule qui n'est pas équipé d'un
système d'aide au stationnement arrière
Fonctionnement du système
d'aide au stationnement arrière
D170101AEN
Condition de fonctionnement
• Ce système est activé lorsque vous
reculez, avec le contacteur d’allumage
sur ON.
Si le véhicule roule à une vitesse
supérieure à 5 km/h (3 miles/h), il se
peut que le système ne soit pas activé
correctement.
• La distance de détection lorsque le
système d'aide au stationnement
arrière est en marche est d'environ 47
pouces (120 cm).
• Lorsque plus de deux objets sont
détectés en même temps, l’objet le
plus proche sera identifié en premier.
D170102AUN
Types d’alarmes
• Lorsqu’un objet se situe entre 120 et
81 cm (entre 47 et 32 pouces) du pare
choc arrière : le signal sonore retentit
par intermittence
• Lorsqu’un objet se situe entre 80 et 41
cm (entre 31 et 16 pouces) du pare
choc arrière : Le signal sonore retentit
à intervalles plus courts
• Lorsqu’un objet se situe à moins de 40
cm (15 pouces) du pare choc arrière :
Le signal sonore retentit en continu.
SYSTEME D'AIDE AU STATIONNEMENT ARRIERE (LE CAS ÉCHÉANT)
AVERTISSEMENT
Le système d'aide au stationnement
arrière n'est qu'une fonction
supplémentaire. Le fonctionnement
du système d'aide au stationnement
arrière peut être affecté par
plusieurs facteurs (y compris les
conditions environnementales).
OTQ047055 Système d’alarme de recul

453
Équipements de votre véhicule
D170200AEN
Conditions de non fonctionnement du
système d'aide au stationnement peut
ne pas fonctionner lorsque:
1. De l’humidité est attachée au capteur.
(Le capteur fonctionnera normalement
une fois l’humidité retirée.)
2. Le capteur est recouvert par de la
matière étrangère telle que de la neige
ou de l’eau, ou bien la protection du
capteur est bloquée. (Le capteur
fonctionne normalement une fois que
la matière est retirée ou que le capteur
n’est plus bloqué.)
3. Vous conduisez sur des terrains
accidentés (routes non goudronnées,
gravier, bosses, pente).
4. Des objets générant un bruit trop
important (klaxons de véhicule,
moteurs de motocycles bruyants,
freins pneumatiques de camions) se
trouvent dans la zone de détection.
5. Il pleut beaucoup, ou en raison de
projection d’eau.
6. Des émetteurs sans fil ou des
téléphones portables se trouvent dans
la zone de détection du capteur.
7. Le capteur est recouvert de neige.
8. Attelage d’une remorque.La zone de détection peut se réduire
lorsque :
1. Le capteur est partiellement couvert
de matière étrangère telle que de la
neige ou de l’eau. (Le capteur
détectera une zone aussi vaste que
précédemment une fois la matière
retirée.)
2. La température de l’air extérieur est
extrêmement chaude ou froide.
Il se peut que les objets suivants ne
soient pas identifiés par le capteur:
1. Des objets pointus ou fins tels que des
cordes, des chaînes ou des petits
poteaux.
2. Des objets qui tendent à absorber la
fréquence du capteur tels que des
vêtements, du matériel spongieux ou
de la neige.
3. Des objets indétectables inférieurs à 1
m (40 pouces) de hauteur et à 14 cm
(6 pouces) de diamètre.
D170300AEN
Précautions concernant le
système d'aide au stationnement
arrière
• Le système d'aide au stationnement
arrière peut ne pas émettre de son de
façon successive en fonction de la
vitesse et des formes des objets
détectés.
• Le système d'aide au stationnement
arrière peut connaître un défaut de
fonctionnement si la hauteur du pare-
chocs du véhicule ou l'installation du
capteur a été modifiée ou
endommagée. Un équipement ou
accessoire qui n'est pas installé en
usine peut également nuire aux
performances du capteur.
• Il se peut que le capteur ne
reconnaisse pas les objets à moins de
40 cm (15 pouces) du capteur, ou alors
qu’il détecte une distance inexacte.
Précautions d’usage.
• Lorsque le capteur est gelé ou
partiellement couvert de neige, de
saletés ou d’eau, le capteur peut être
inopérant jusqu’à ce que les résidus
soient retirés à l’aide d’un chiffon doux.
• Ne poussez pas, ne grattez pas et ne
tapez pas sur le capteur. Vous
risqueriez de l’endommager.
