Conduire votre véhicule
48 5

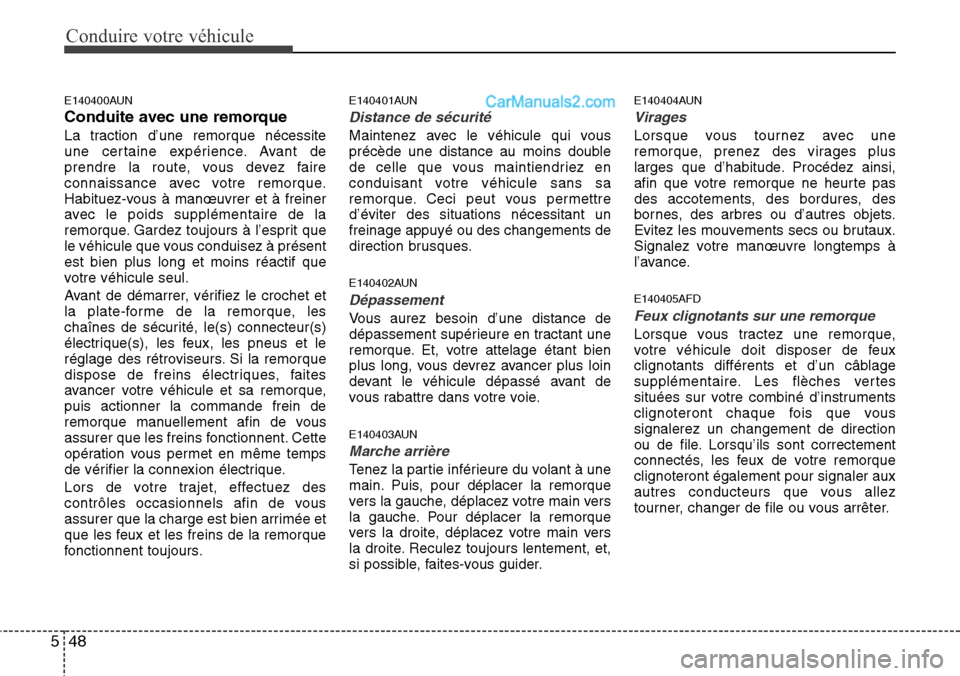

E140400AUN
Conduite avec une remorque
La traction d’une remorque nécessite
une certaine expérience. Avant de
prendre la route, vous devez faire
connaissance avec votre remorque.
Habituez-vous à manœuvrer et à freiner
avec le poids supplémentaire de la
remorque. Gardez toujours à l’esprit que
le véhicule que vous conduisez à présent
est bien plus long et moins réactif que
votre véhicule seul.
Avant de démarrer, vérifiez le crochet et
la plate-forme de la remorque, les
chaînes de sécurité, le(s) connecteur(s)
électrique(s), les feux, les pneus et le
réglage des rétroviseurs. Si la remorque
dispose de freins électriques, faites
avancer votre véhicule et sa remorque,
puis actionner la commande frein de
remorque manuellement afin de vous
assurer que les freins fonctionnent. Cette
opération vous permet en même temps
de vérifier la connexion électrique.
Lors de votre trajet, effectuez des
contrôles occasionnels afin de vous
assurer que la charge est bien arrimée et
que les feux et les freins de la remorque
fonctionnent toujours.
E140401AUN
Distance de sécurité
Maintenez avec le véhicule qui vous
précède une distance au moins double
de celle que vous maintiendriez en
conduisant votre véhicule sans sa
remorque. Ceci peut vous permettre
d’éviter des situations nécessitant un
freinage appuyé ou des changements de
direction brusques.
E140402AUN
Dépassement
Vous aurez besoin d’une distance de
dépassement supérieure en tractant une
remorque. Et, votre attelage étant bien
plus long, vous devrez avancer plus loin
devant le véhicule dépassé avant de
vous rabattre dans votre voie.
E140403AUN
Marche arrière
Tenez la partie inférieure du volant à une
main. Puis, pour déplacer la remorque
vers la gauche, déplacez votre main vers
la gauche. Pour déplacer la remorque
vers la droite, déplacez votre main vers
la droite. Reculez toujours lentement, et,
si possible, faites-vous guider.
E140404AUN
Virages
Lorsque vous tournez avec une
remorque, prenez des virages plus
larges que d’habitude. Procédez ainsi,
afin que votre remorque ne heurte pas
des accotements, des bordures, des
bornes, des arbres ou d’autres objets.
Evitez les mouvements secs ou brutaux.
Signalez votre manœuvre longtemps à
l’avance.
E140405AFD
Feux clignotants sur une remorque
Lorsque vous tractez une remorque,
votre véhicule doit disposer de feux
clignotants différents et d’un câblage
supplémentaire. Les flèches vertes
situées sur votre combiné d’instruments
clignoteront chaque fois que vous
signalerez un changement de direction
ou de file. Lorsqu’ils sont correctement
connectés, les feux de votre remorque
clignoteront également pour signaler aux
autres conducteurs que vous allez
tourner, changer de file ou vous arrêter.

549
Conduire votre véhicule

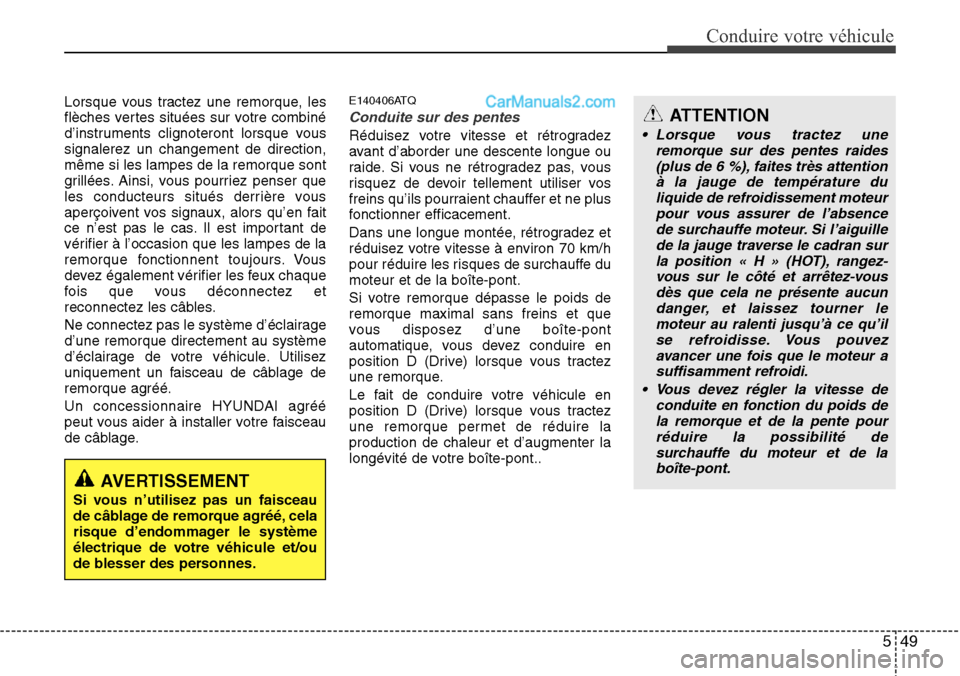

Lorsque vous tractez une remorque, les
flèches vertes situées sur votre combiné
d’instruments clignoteront lorsque vous
signalerez un changement de direction,
même si les lampes de la remorque sont
grillées. Ainsi, vous pourriez penser que
les conducteurs situés derrière vous
aperçoivent vos signaux, alors qu’en fait
ce n’est pas le cas. Il est important de
vérifier à l’occasion que les lampes de la
remorque fonctionnent toujours. Vous
devez également vérifier les feux chaque
fois que vous déconnectez et
reconnectez les câbles.
Ne connectez pas le système d’éclairage
d’une remorque directement au système
d’éclairage de votre véhicule. Utilisez
uniquement un faisceau de câblage de
remorque agréé.
Un concessionnaire HYUNDAI agréé
peut vous aider à installer votre faisceau
de câblage.E140406ATQ
Conduite sur des pentes
Réduisez votre vitesse et rétrogradez
avant d’aborder une descente longue ou
raide. Si vous ne rétrogradez pas, vous
risquez de devoir tellement utiliser vos
freins qu’ils pourraient chauffer et ne plus
fonctionner efficacement.
Dans une longue montée, rétrogradez et
réduisez votre vitesse à environ 70 km/h
pour réduire les risques de surchauffe du
moteur et de la boîte-pont.
Si votre remorque dépasse le poids de
remorque maximal sans freins et que
vous disposez d’une boîte-pont
automatique, vous devez conduire en
position D (Drive) lorsque vous tractez
une remorque.
Le fait de conduire votre véhicule en
position D (Drive) lorsque vous tractez
une remorque permet de réduire la
production de chaleur et d’augmenter la
longévité de votre boîte-pont..
AVERTISSEMENT
Si vous n’utilisez pas un faisceau
de câblage de remorque agréé, cela
risque d’endommager le système
électrique de votre véhicule et/ou
de blesser des personnes.
ATTENTION
• Lorsque vous tractez une
remorque sur des pentes raides
(plus de 6 %), faites très attention
à la jauge de température du
liquide de refroidissement moteur
pour vous assurer de l’absence
de surchauffe moteur. Si l’aiguille
de la jauge traverse le cadran sur
la position « H » (HOT), rangez-
vous sur le côté et arrêtez-vous
dès que cela ne présente aucun
danger, et laissez tourner le
moteur au ralenti jusqu’à ce qu’il
se refroidisse. Vous pouvez
avancer une fois que le moteur a
suffisamment refroidi.
• Vous devez régler la vitesse de
conduite en fonction du poids de
la remorque et de la pente pour
réduire la possibilité de
surchauffe du moteur et de la
boîte-pont.

Conduire votre véhicule
50 5

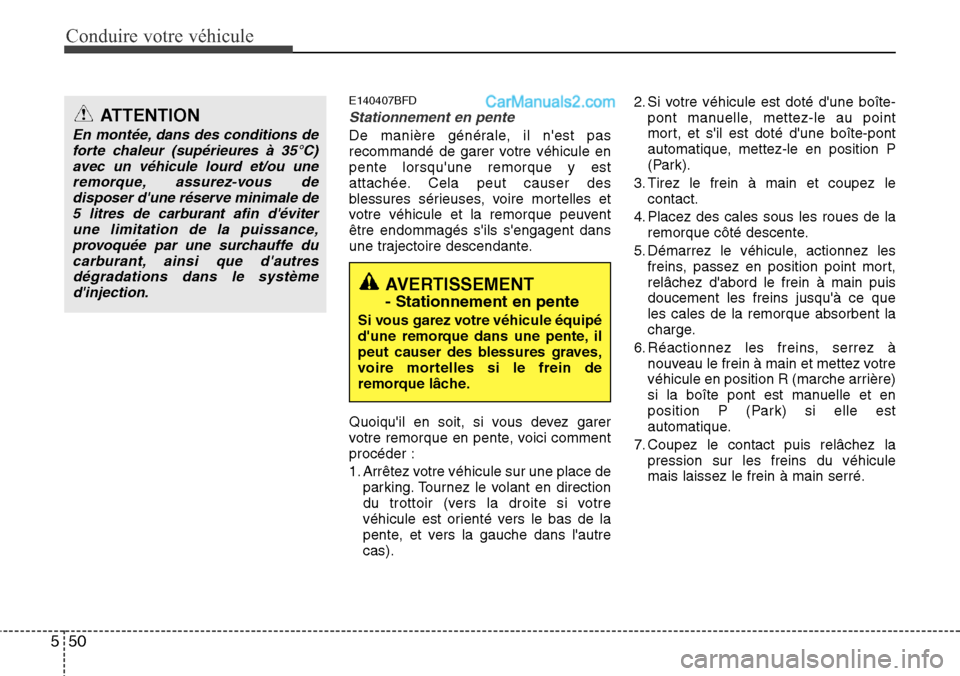

E140407BFD
Stationnement en pente
De manière générale, il n'est pas
recommandé de garer votre véhicule en
pente lorsqu'une remorque y est
attachée. Cela peut causer des
blessures sérieuses, voire mortelles et
votre véhicule et la remorque peuvent
être endommagés s'ils s'engagent dans
une trajectoire descendante.
Quoiqu'il en soit, si vous devez garer
votre remorque en pente, voici comment
procéder :
1. Arrêtez votre véhicule sur une place de
parking. Tournez le volant en direction
du trottoir (vers la droite si votre
véhicule est orienté vers le bas de la
pente, et vers la gauche dans l'autre
cas).2. Si votre véhicule est doté d'une boîte-
pont manuelle, mettez-le au point
mort, et s'il est doté d'une boîte-pont
automatique, mettez-le en position P
(Park).
3. Tirez le frein à main et coupez le
contact.
4. Placez des cales sous les roues de la
remorque côté descente.
5. Démarrez le véhicule, actionnez les
freins, passez en position point mort,
relâchez d'abord le frein à main puis
doucement les freins jusqu'à ce que
les cales de la remorque absorbent la
charge.
6. Réactionnez les freins, serrez à
nouveau le frein à main et mettez votre
véhicule en position R (marche arrière)
si la boîte pont est manuelle et en
position P (Park) si elle est
automatique.
7. Coupez le contact puis relâchez la
pression sur les freins du véhicule
mais laissez le frein à main serré.
ATTENTION
En montée, dans des conditions de
forte chaleur (supérieures à 35°C)
avec un véhicule lourd et/ou une
remorque, assurez-vous de
disposer d'une réserve minimale de
5 litres de carburant afin d'éviter
une limitation de la puissance,
provoquée par une surchauffe du
carburant, ainsi que d'autres
dégradations dans le système
d'injection.
AVERTISSEMENT
- Stationnement en pente
Si vous garez votre véhicule équipé
d'une remorque dans une pente, il
peut causer des blessures graves,
voire mortelles si le frein de
remorque lâche.

551
Conduire votre véhicule

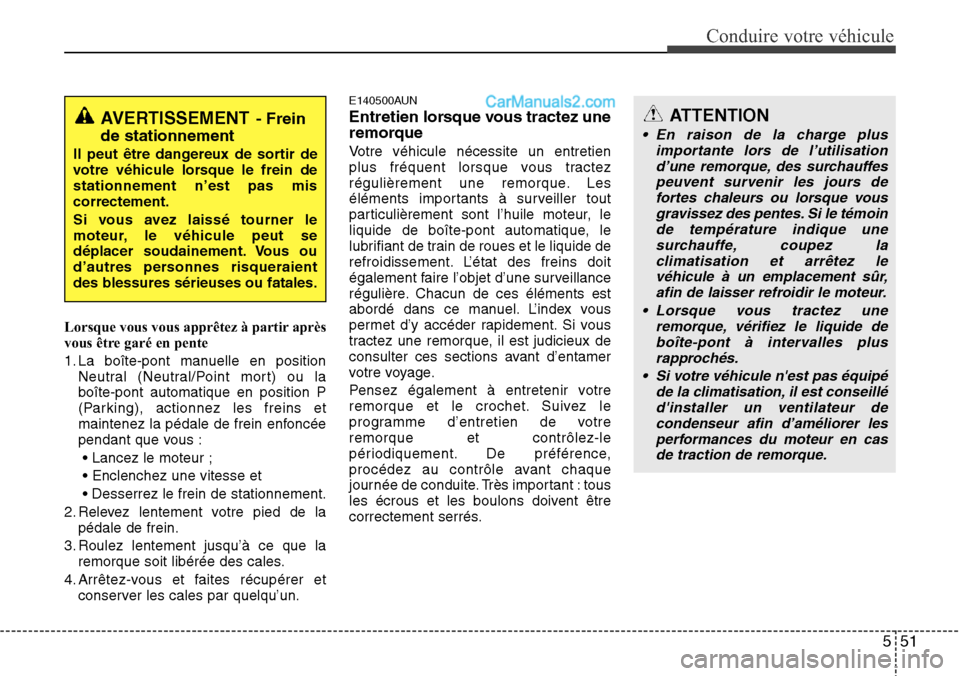

Lorsque vous vous apprêtez à partir après
vous être garé en pente
1. La boîte-pont manuelle en position
Neutral (Neutral/Point mort) ou la
boîte-pont automatique en position P
(Parking), actionnez les freins et
maintenez la pédale de frein enfoncée
pendant que vous :
• Lancez le moteur ;
• Enclenchez une vitesse et
• Desserrez le frein de stationnement.
2. Relevez lentement votre pied de la
pédale de frein.
3. Roulez lentement jusqu’à ce que la
remorque soit libérée des cales.
4. Arrêtez-vous et faites récupérer et
conserver les cales par quelqu’un.
E140500AUN
Entretien lorsque vous tractez une
remorque
Votre véhicule nécessite un entretien
plus fréquent lorsque vous tractez
régulièrement une remorque. Les
éléments importants à surveiller tout
particulièrement sont l’huile moteur, le
liquide de boîte-pont automatique, le
lubrifiant de train de roues et le liquide de
refroidissement. L’état des freins doit
également faire l’objet d’une surveillance
régulière. Chacun de ces éléments est
abordé dans ce manuel. L’index vous
permet d’y accéder rapidement. Si vous
tractez une remorque, il est judicieux de
consulter ces sections avant d’entamer
votre voyage.
Pensez également à entretenir votre
remorque et le crochet. Suivez le
programme d’entretien de votre
remorque et contrôlez-le
périodiquement. De préférence,
procédez au contrôle avant chaque
journée de conduite. Très important : tous
les écrous et les boulons doivent être
correctement serrés.
ATTENTION
• En raison de la charge plus
importante lors de l’utilisation
d’une remorque, des surchauffes
peuvent survenir les jours de
fortes chaleurs ou lorsque vous
gravissez des pentes. Si le témoin
de température indique une
surchauffe, coupez la
climatisation et arrêtez le
véhicule à un emplacement sûr,
afin de laisser refroidir le moteur.
• Lorsque vous tractez une
remorque, vérifiez le liquide de
boîte-pont à intervalles plus
rapprochés.
• Si votre véhicule n'est pas équipé
de la climatisation, il est conseillé
d'installer un ventilateur de
condenseur afin d’améliorer les
performances du moteur en cas
de traction de remorque.AVERTISSEMENT- Frein
de stationnement
Il peut être dangereux de sortir de
votre véhicule lorsque le frein de
stationnement n’est pas mis
correctement.
Si vous avez laissé tourner le
moteur, le véhicule peut se
déplacer soudainement. Vous ou
d’autres personnes risqueraient
des blessures sérieuses ou fatales.

Conduire votre véhicule
52 5

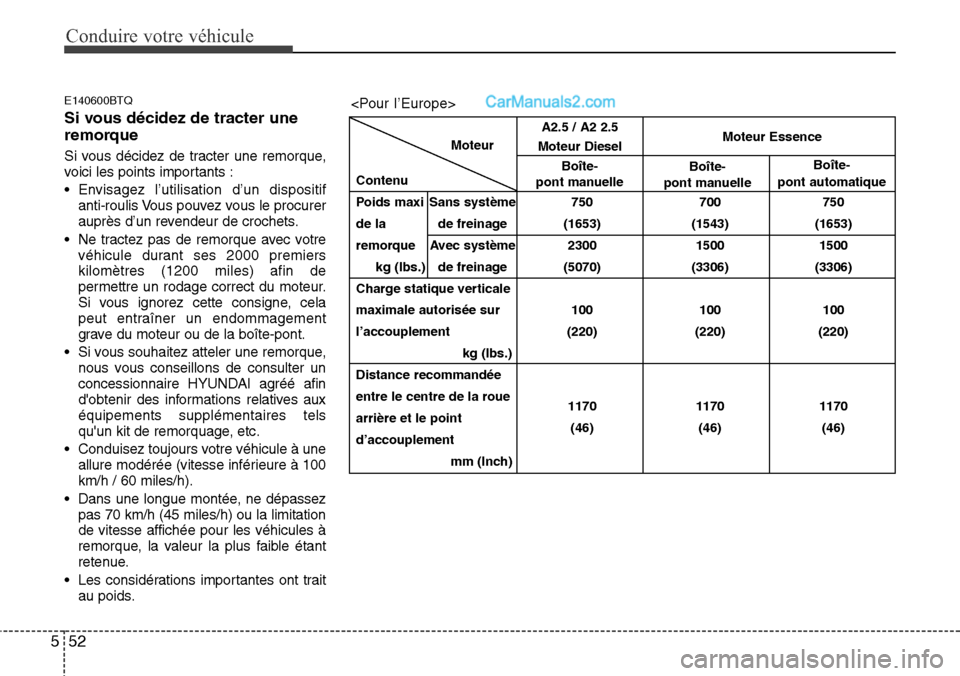

E140600BTQ
Si vous décidez de tracter une
remorque
Si vous décidez de tracter une remorque,
voici les points importants :
• Envisagez l’utilisation d’un dispositif
anti-roulis Vous pouvez vous le procurer
auprès d’un revendeur de crochets.
• Ne tractez pas de remorque avec votre
véhicule durant ses 2000 premiers
kilomètres (1200 miles) afin de
permettre un rodage correct du moteur.
Si vous ignorez cette consigne, cela
peut entraîner un endommagement
grave du moteur ou de la boîte-pont.
• Si vous souhaitez atteler une remorque,
nous vous conseillons de consulter un
concessionnaire HYUNDAI agréé afin
d'obtenir des informations relatives aux
équipements supplémentaires tels
qu'un kit de remorquage, etc.
• Conduisez toujours votre véhicule à une
allure modérée (vitesse inférieure à 100
km/h / 60 miles/h).
• Dans une longue montée, ne dépassez
pas 70 km/h (45 miles/h) ou la limitation
de vitesse affichée pour les véhicules à
remorque, la valeur la plus faible étant
retenue.
• Les considérations importantes ont trait
au poids.Moteur
Contenu
Poids maxi Sans système 750 700 750
de la de freinage (1653) (1543) (1653)
remorque Avec système 2300 1500 1500
kg (Ibs.) de freinage (5070) (3306) (3306)
Charge statique verticale
maximale autorisée sur 100 100 100
l’accouplement (220) (220) (220)
kg (Ibs.)
Distance recommandée
entre le centre de la roue
1170 1170 1170
arrière et le point
(46) (46) (46)
d’accouplement
mm (Inch)
A2.5 / A2 2.5
Moteur DieselMoteur Essence
Boîte-
pont manuelleBoîte-
pont manuelleBoîte-
pont automatique

553
Conduire votre véhicule
E140601AUN

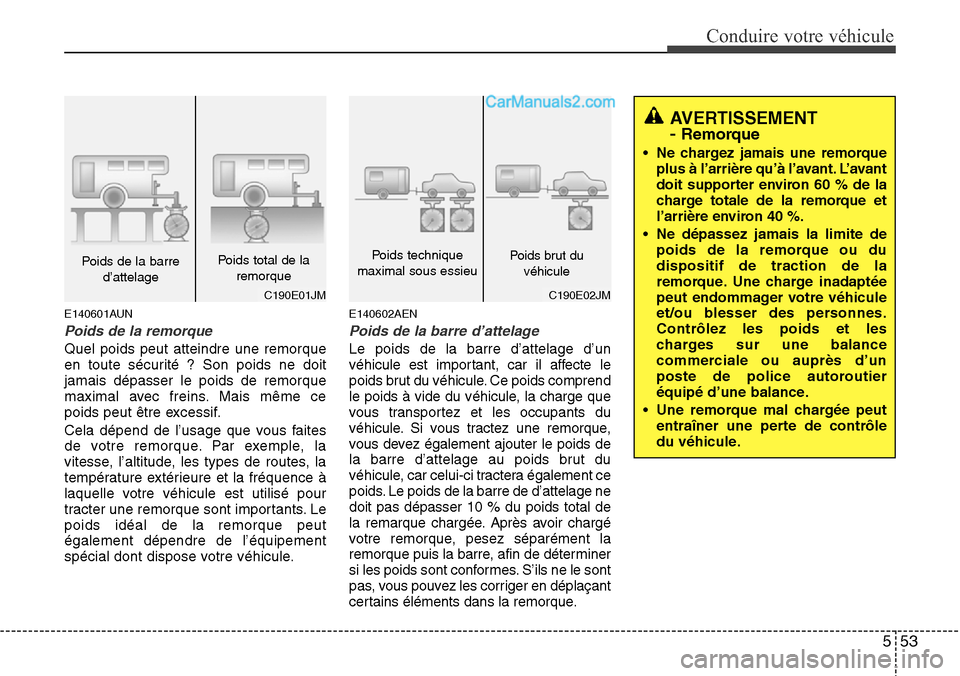

Poids de la remorque
Quel poids peut atteindre une remorque
en toute sécurité ? Son poids ne doit
jamais dépasser le poids de remorque
maximal avec freins. Mais même ce
poids peut être excessif.
Cela dépend de l’usage que vous faites
de votre remorque. Par exemple, la
vitesse, l’altitude, les types de routes, la
température extérieure et la fréquence à
laquelle votre véhicule est utilisé pour
tracter une remorque sont importants. Le
poids idéal de la remorque peut
également dépendre de l’équipement
spécial dont dispose votre véhicule.
E140602AEN
Poids de la barre d’attelage
Le poids de la barre d’attelage d’un
véhicule est important, car il affecte le
poids brut du véhicule. Ce poids comprend
le poids à vide du véhicule, la charge que
vous transportez et les occupants du
véhicule. Si vous tractez une remorque,
vous devez également ajouter le poids de
la barre d’attelage au poids brut du
véhicule, car celui-ci tractera également ce
poids. Le poids de la barre de d’attelage ne
doit pas dépasser 10 % du poids total de
la remarque chargée. Après avoir chargé
votre remorque, pesez séparément la
remorque puis la barre, afin de déterminer
si les poids sont conformes. S’ils ne le sont
pas, vous pouvez les corriger en déplaçant
certains éléments dans la remorque.
AVERTISSEMENT
- Remorque
• Ne chargez jamais une remorque
plus à l’arrière qu’à l’avant. L’avant
doit supporter environ 60 % de la
charge totale de la remorque et
l’arrière environ 40 %.
• Ne dépassez jamais la limite de
poids de la remorque ou du
dispositif de traction de la
remorque. Une charge inadaptée
peut endommager votre véhicule
et/ou blesser des personnes.
Contrôlez les poids et les
charges sur une balance
commerciale ou auprès d’un
poste de police autoroutier
équipé d’une balance.
• Une remorque mal chargée peut
entraîner une perte de contrôle
du véhicule.
C190E02JM
Poids technique
maximal sous essieuPoids brut du
véhicule
C190E01JM
Poids de la barre
d’attelagePoids total de la
remorque

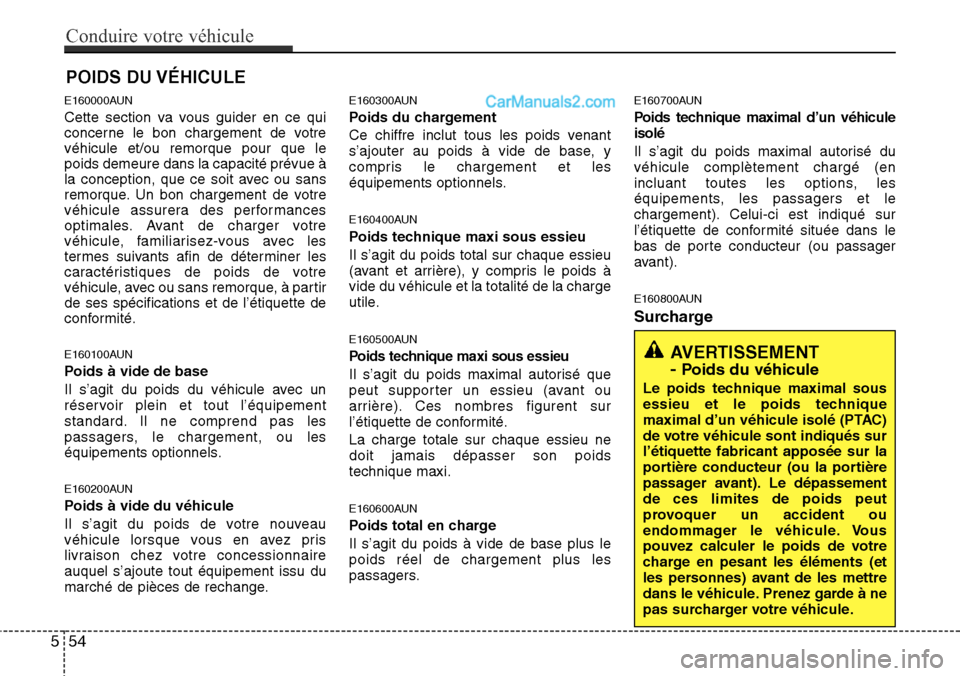

E160000AUN
Cette section va vous guider en ce qui
concerne le bon chargement de votre
véhicule et/ou remorque pour que le
poids demeure dans la capacité prévue à
la conception, que ce soit avec ou sans
remorque. Un bon chargement de votre
véhicule assurera des performances
optimales. Avant de charger votre
véhicule, familiarisez-vous avec les
termes suivants afin de déterminer les
caractéristiques de poids de votre
véhicule, avec ou sans remorque, à partir
de ses spécifications et de l’étiquette de
conformité.
E160100AUN
Poids à vide de base
Il s’agit du poids du véhicule avec un
réservoir plein et tout l’équipement
standard. Il ne comprend pas les
passagers, le chargement, ou les
équipements optionnels.
E160200AUN
Poids à vide du véhicule
Il s’agit du poids de votre nouveau
véhicule lorsque vous en avez pris
livraison chez votre concessionnaire
auquel s’ajoute tout équipement issu du
marché de pièces de rechange.
E160300AUN
Poids du chargement
Ce chiffre inclut tous les poids venant
s’ajouter au poids à vide de base, y
compris le chargement et les
équipements optionnels.
E160400AUN
Poids technique maxi sous essieu
Il s’agit du poids total sur chaque essieu
(avant et arrière), y compris le poids à
vide du véhicule et la totalité de la charge
utile.
E160500AUN
Poids technique maxi sous essieu
Il s’agit du poids maximal autorisé que
peut supporter un essieu (avant ou
arrière). Ces nombres figurent sur
l’étiquette de conformité.
La charge totale sur chaque essieu ne
doit jamais dépasser son poids
technique maxi.
E160600AUN
Poids total en charge
Il s’agit du poids à vide de base plus le
poids réel de chargement plus les
passagers.
E160700AUN
Poids technique maximal d’un véhicule
isolé
Il s’agit du poids maximal autorisé du
véhicule complètement chargé (en
incluant toutes les options, les
équipements, les passagers et le
chargement). Celui-ci est indiqué sur
l’étiquette de conformité située dans le
bas de porte conducteur (ou passager
avant).
E160800AUN
Surcharge
POIDS DU VÉHICULE
AVERTISSEMENT
-
Poids du véhicule
Le poids technique maximal sous
essieu et le poids technique
maximal d’un véhicule isolé (PTAC)
de votre véhicule sont indiqués sur
l’étiquette fabricant apposée sur la
portière conducteur (ou la portière
passager avant). Le dépassement
de ces limites de poids peut
provoquer un accident ou
endommager le véhicule. Vous
pouvez calculer le poids de votre
charge en pesant les éléments (et
les personnes) avant de les mettre
dans le véhicule. Prenez garde à ne
pas surcharger votre véhicule.
554
Conduire votre véhicule

6

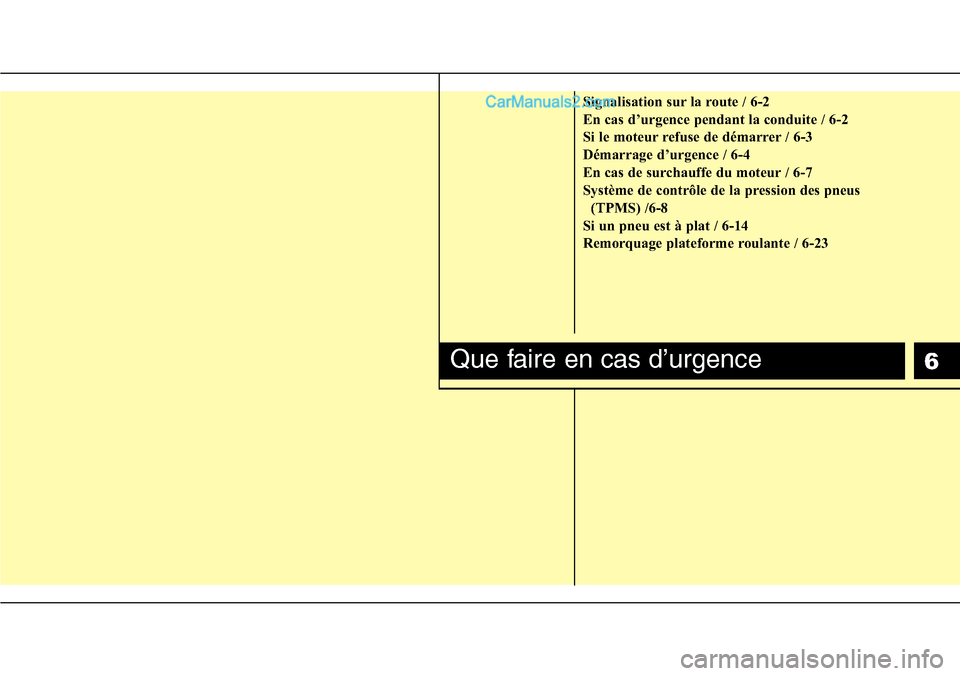

Signalisation sur la route / 6-2
En cas d’urgence pendant la conduite / 6-2
Si le moteur refuse de démarrer / 6-3
Démarrage d’urgence / 6-4
En cas de surchauffe du moteur / 6-7
Système de contrôle de la pression des pneus
(TPMS) /6-8
Si un pneu est à plat / 6-14
Remorquage plateforme roulante / 6-23
Que faire en cas d’urgence
