2013 Hyundai H-1 (Grand Starex) Manuel du propriétaire (in French)

Équipements de votre véhicule
22 4
D080200ATQ
Fenêtre de siège arrière
(Type A, le cas échéant)
Pour ouvrir la fenêtre, déplacez-la tout en
appuyant la poignée dans le sens de la
flèche.
Fenêtre de siège arrière
(Type B, le cas échéant)
Pour ouvrir les fenêtres, tirez la partie
arrière du loquet. Pivotez le loquet vers
l'extérieur, puis bloquez-le dans la
position ouverte en le poussant à fond
jusqu'à ce que vous entendiez un clic.
Pour fermer la fenêtre, tirez la poignée
vers l'intérieur. Puis poussez la poignée
vers l'arrière jusqu'à ce que vous
entendiez un clic.
✽REMARQUE
Par temps froid et/ou humide, les vitres
du panneau latéral arrière peuvent ne
pas fonctionner correctement à cause du
givre.
OTQ047017OTQ047018

423
Équipements de votre véhicule
AVERTISSEMENT
- Pièces chaudes
Placez la béquille dans la zone en
caoutchouc pour ne pas être brûlé
par le métal chaud lorsque la
température du moteur est élevée.
D090100BUN

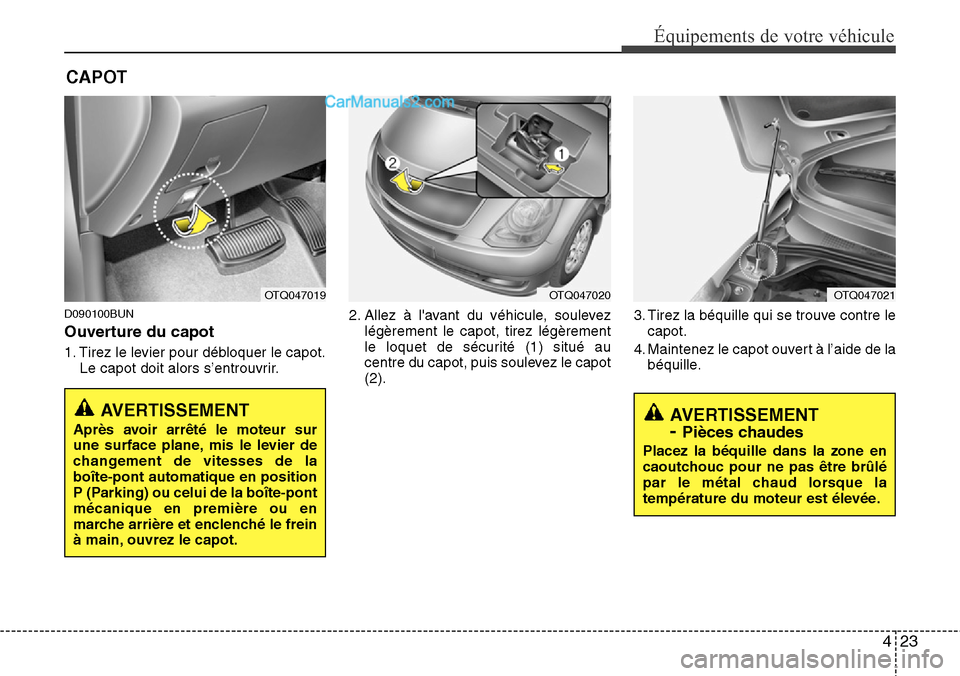

Ouverture du capot
1. Tirez le levier pour débloquer le capot.
Le capot doit alors s’entrouvrir.2. Allez à l'avant du véhicule, soulevez
légèrement le capot, tirez légèrement
le loquet de sécurité (1) situé au
centre du capot, puis soulevez le capot
(2).3. Tirez la béquille qui se trouve contre le
capot.
4. Maintenez le capot ouvert à l’aide de la
béquille.
CAPOT
OTQ047019OTQ047020OTQ047021
AVERTISSEMENT
Après avoir arrêté le moteur sur
une surface plane, mis le levier de
changement de vitesses de la
boîte-pont automatique en position
P (Parking) ou celui de la boîte-pont
mécanique en première ou en
marche arrière et enclenché le frein
à main, ouvrez le capot.

Équipements de votre véhicule
24 4
D090200AUN

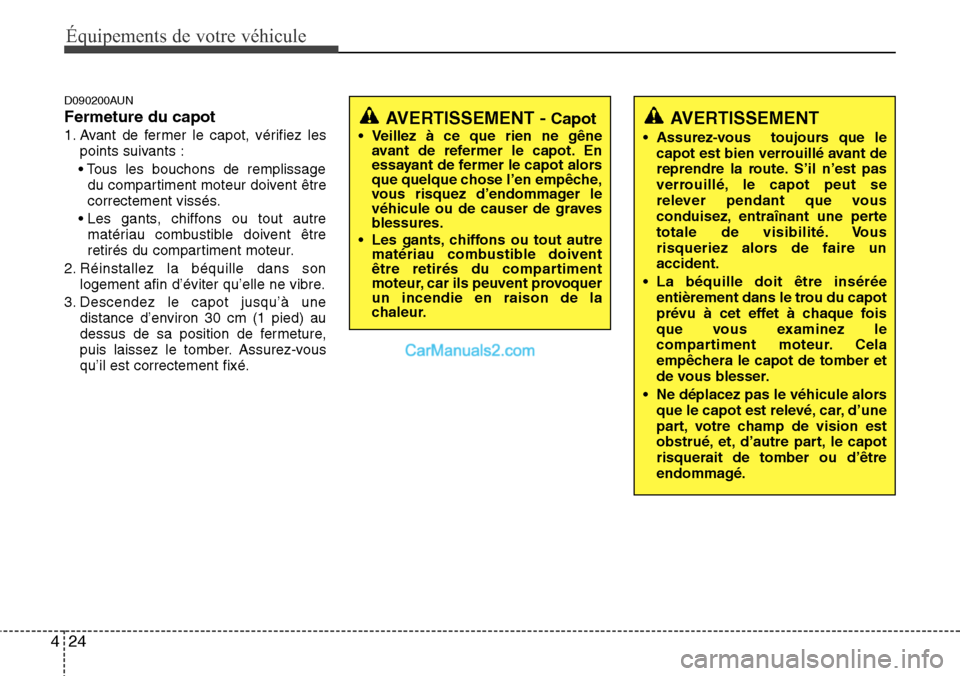

Fermeture du capot
1. Avant de fermer le capot, vérifiez les
points suivants :
• Tous les bouchons de remplissage
du compartiment moteur doivent être
correctement vissés.
• Les gants, chiffons ou tout autre
matériau combustible doivent être
retirés du compartiment moteur.
2. Réinstallez la béquille dans son
logement afin d’éviter qu’elle ne vibre.
3. Descendez le capot jusqu’à une
distance d’environ 30 cm (1 pied) au
dessus de sa position de fermeture,
puis laissez le tomber. Assurez-vous
qu’il est correctement fixé.AVERTISSEMENT -Capot
• Veillez à ce que rien ne gêne
avant de refermer le capot. En
essayant de fermer le capot alors
que quelque chose l’en empêche,
vous risquez d’endommager le
véhicule ou de causer de graves
blessures.
• Les gants, chiffons ou tout autre
matériau combustible doivent
être retirés du compartiment
moteur, car ils peuvent provoquer
un incendie en raison de la
chaleur.
AVERTISSEMENT
• Assurez-vous toujours que le
capot est bien verrouillé avant de
reprendre la route. S’il n’est pas
verrouillé, le capot peut se
relever pendant que vous
conduisez, entraînant une perte
totale de visibilité. Vous
risqueriez alors de faire un
accident.
• La béquille doit être insérée
entièrement dans le trou du capot
prévu à cet effet à chaque fois
que vous examinez le
compartiment moteur. Cela
empêchera le capot de tomber et
de vous blesser.
• Ne déplacez pas le véhicule alors
que le capot est relevé, car, d’une
part, votre champ de vision est
obstrué, et, d’autre part, le capot
risquerait de tomber ou d’être
endommagé.

425
Équipements de votre véhicule
D100100AUN

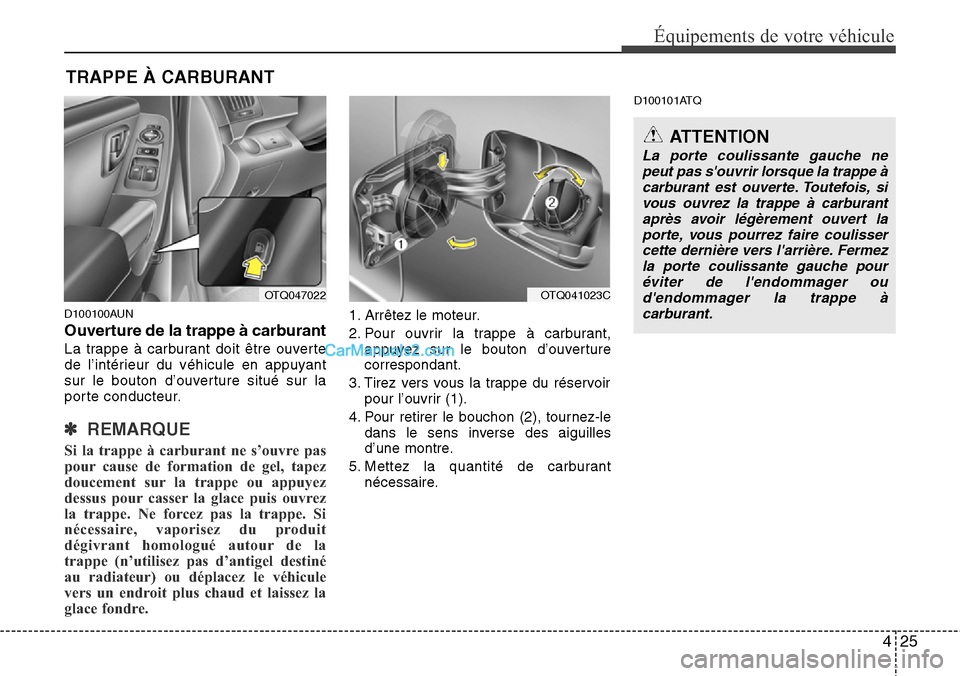

Ouverture de la trappe à carburant
La trappe à carburant doit être ouverte
de l’intérieur du véhicule en appuyant
sur le bouton d’ouverture situé sur la
porte conducteur.
✽ REMARQUE
Si la trappe à carburant ne s’ouvre pas
pour cause de formation de gel, tapez
doucement sur la trappe ou appuyez
dessus pour casser la glace puis ouvrez
la trappe. Ne forcez pas la trappe. Si
nécessaire, vaporisez du produit
dégivrant homologué autour de la
trappe (n’utilisez pas d’antigel destiné
au radiateur) ou déplacez le véhicule
vers un endroit plus chaud et laissez la
glace fondre.
1. Arrêtez le moteur.
2. Pour ouvrir la trappe à carburant,
appuyez sur le bouton d’ouverture
correspondant.
3. Tirez vers vous la trappe du réservoir
pour l’ouvrir (1).
4. Pour retirer le bouchon (2), tournez-le
dans le sens inverse des aiguilles
d’une montre.
5. Mettez la quantité de carburant
nécessaire.
D100101ATQ
TRAPPE À CARBURANT
OTQ041023C
ATTENTION
La porte coulissante gauche ne
peut pas s'ouvrir lorsque la trappe à
carburant est ouverte. Toutefois, si
vous ouvrez la trappe à carburant
après avoir légèrement ouvert la
porte, vous pourrez faire coulisser
cette dernière vers l'arrière. Fermez
la porte coulissante gauche pour
éviter de l'endommager ou
d'endommager la trappe à
carburant.
OTQ047022

Équipements de votre véhicule
26 4
D100200AEN

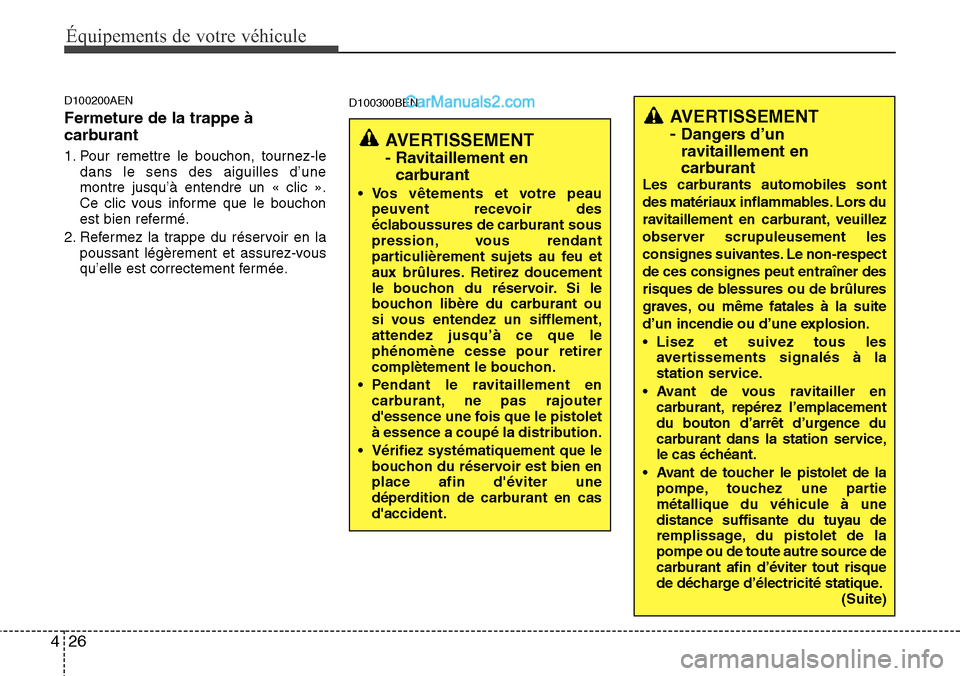

Fermeture de la trappe à
carburant
1. Pour remettre le bouchon, tournez-le
dans le sens des aiguilles d’une
montre jusqu’à entendre un « clic ».
Ce clic vous informe que le bouchon
est bien refermé.
2. Refermez la trappe du réservoir en la
poussant légèrement et assurez-vous
qu’elle est correctement fermée.
D100300BENAVERTISSEMENT
-
Dangers d’un
ravitaillement en
carburant
Les carburants automobiles sont
des matériaux inflammables. Lors du
ravitaillement en carburant, veuillez
observer scrupuleusement les
consignes suivantes. Le non-respect
de ces consignes peut entraîner des
risques de blessures ou de brûlures
graves, ou même fatales à la suite
d’un incendie ou d’une explosion.
• Lisez et suivez tous les
avertissements signalés à la
station service.
• Avant de vous ravitailler en
carburant, repérez l’emplacement
du bouton d’arrêt d’urgence du
carburant dans la station service,
le cas échéant.
• Avant de toucher le pistolet de la
pompe, touchez une partie
métallique du véhicule à une
distance suffisante du tuyau de
remplissage, du pistolet de la
pompe ou de toute autre source de
carburant afin d’éviter tout risque
de décharge d’électricité statique.
(Suite)
AVERTISSEMENT
- Ravitaillement en
carburant
• Vos vêtements et votre peau
peuvent recevoir des
éclaboussures de carburant sous
pression, vous rendant
particulièrement sujets au feu et
aux brûlures. Retirez doucement
le bouchon du réservoir. Si le
bouchon libère du carburant ou
si vous entendez un sifflement,
attendez jusqu’à ce que le
phénomène cesse pour retirer
complètement le bouchon.
• Pendant le ravitaillement en
carburant, ne pas rajouter
d'essence une fois que le pistolet
à essence a coupé la distribution.
• Vérifiez systématiquement que le
bouchon du réservoir est bien en
place afin d'éviter une
déperdition de carburant en cas
d'accident.

427
Équipements de votre véhicule

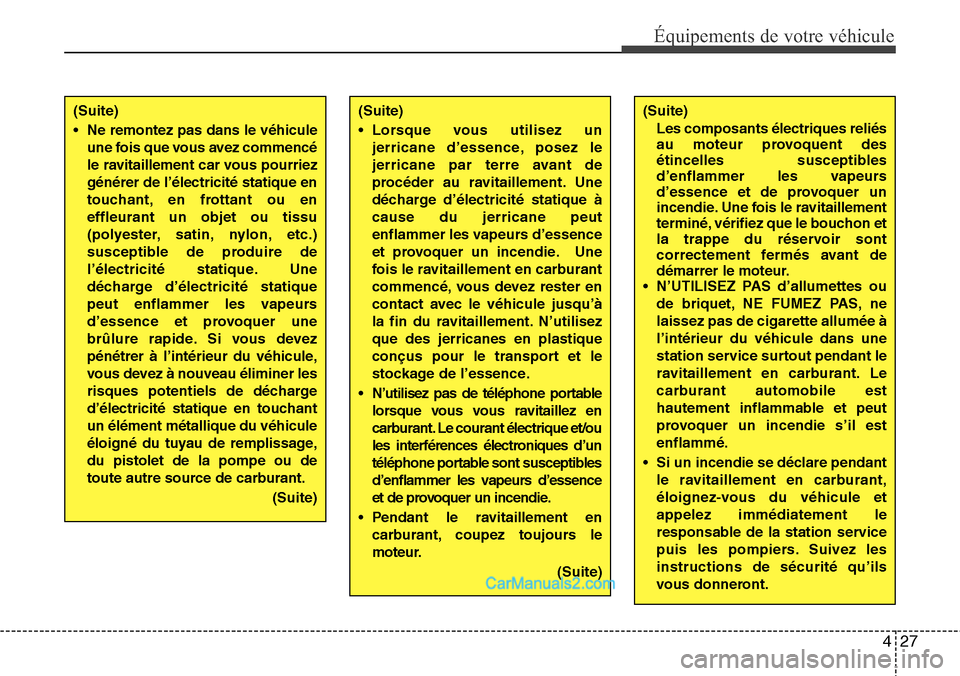

(Suite)
Les composants électriques reliés
au moteur provoquent des
étincelles susceptibles
d’enflammer les vapeurs
d’essence et de provoquer un
incendie. Une fois le ravitaillement
terminé, vérifiez que le bouchon et
la trappe du réservoir sont
correctement fermés avant de
démarrer le moteur.
• N’UTILISEZ PAS d’allumettes ou
de briquet, NE FUMEZ PAS, ne
laissez pas de cigarette allumée à
l’intérieur du véhicule dans une
station service surtout pendant le
ravitaillement en carburant. Le
carburant automobile est
hautement inflammable et peut
provoquer un incendie s’il est
enflammé.
• Si un incendie se déclare pendant
le ravitaillement en carburant,
éloignez-vous du véhicule et
appelez immédiatement le
responsable de la station service
puis les pompiers. Suivez les
instructions de sécurité qu’ils
vous donneront.(Suite)
• Lorsque vous utilisez un
jerricane d’essence, posez le
jerricane par terre avant de
procéder au ravitaillement. Une
décharge d’électricité statique à
cause du jerricane peut
enflammer les vapeurs d’essence
et provoquer un incendie. Une
fois le ravitaillement en carburant
commencé, vous devez rester en
contact avec le véhicule jusqu’à
la fin du ravitaillement. N’utilisez
que des jerricanes en plastique
conçus pour le transport et le
stockage de l’essence.
• N’utilisez pas de téléphone portable
lorsque vous vous ravitaillez en
carburant. Le courant électrique et/ou
les interférences électroniques d’un
téléphone portable sont susceptibles
d’enflammer les vapeurs d’essence
et de provoquer un incendie.
• Pendant le ravitaillement en
carburant, coupez toujours le
moteur.
(Suite)(Suite)
• Ne remontez pas dans le véhicule
une fois que vous avez commencé
le ravitaillement car vous pourriez
générer de l’électricité statique en
touchant, en frottant ou en
effleurant un objet ou tissu
(polyester, satin, nylon, etc.)
susceptible de produire de
l’électricité statique. Une
décharge d’électricité statique
peut enflammer les vapeurs
d’essence et provoquer une
brûlure rapide. Si vous devez
pénétrer à l’intérieur du véhicule,
vous devez à nouveau éliminer les
risques potentiels de décharge
d’électricité statique en touchant
un élément métallique du véhicule
éloigné du tuyau de remplissage,
du pistolet de la pompe ou de
toute autre source de carburant.
(Suite)

Équipements de votre véhicule
28 4
D100500AUN
Ouverture d’urgence de la trappe
à carburant
Si la trappe à carburant ne s’ouvre pas
avec le dispositif d’ouverture à distance,
vous pouvez l’ouvrir manuellement.
Déclipsez et retirez le panneau dans la
zone de chargement. Tirez légèrement la
poignée vers l’extérieur.
ATTENTION
Ne tirez pas la poignée trop fort,
vous risqueriez d’endommager
l’habillage du coffre à bagages ou
la poignée d’ouverture.
ATTENTION
• Assurez-vous de réapprovisionner
en carburant votre véhicule
conformément aux « Carburants »
proposées en section 1.
• Si le bouchon du réservoir
d'essence doit être remplacé,
veillez à utiliser des pièces
conçues pour votre véhicule. Un
bouchon de réservoir inadéquat
pourrait provoquer un
dysfonctionnement grave du
système de carburant ou de
contrôle des émissions. Pour
obtenir des informations plus
détaillées, nous recommandons
de faire appel à un
concessionnaire HYUNDAI agréé.
• Veillez à ne pas renverser de
carburant sur les surfaces
extérieures du véhicule. Un
carburant, de quelque type que ce
soit, renversé sur des surfaces
peintes peut endommager la
peinture.
• Après le ravitaillement, vérifiez
que le bouchon du réservoir est
bien en place afin d’éviter une
déperdition de carburant en cas
d’accident.
OTQ047024G

429
Équipements de votre véhicule
D130100AEN

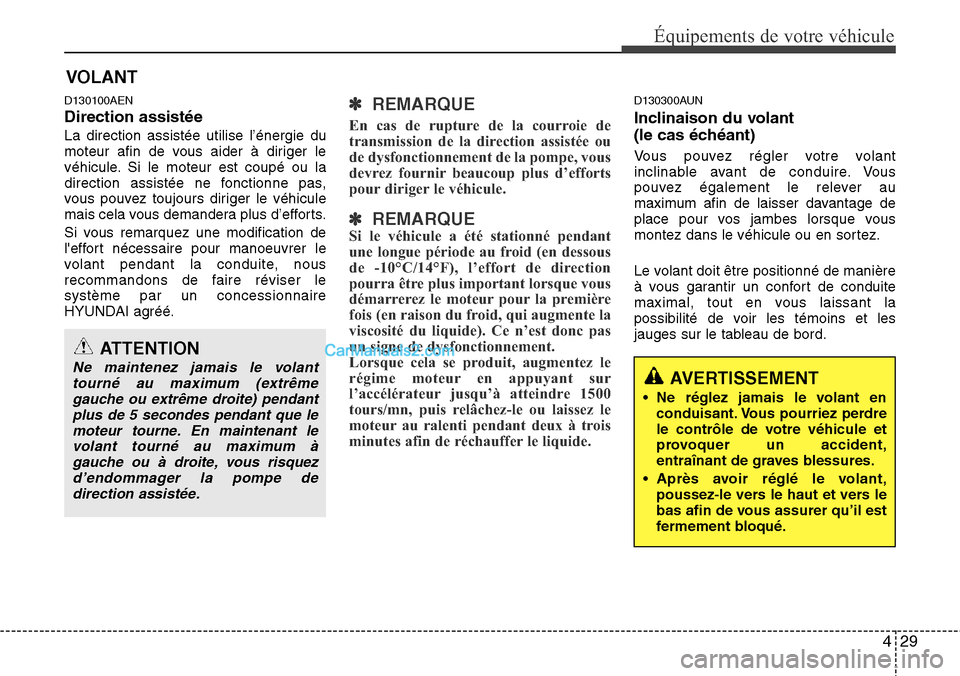

Direction assistée
La direction assistée utilise l’énergie du
moteur afin de vous aider à diriger le
véhicule. Si le moteur est coupé ou la
direction assistée ne fonctionne pas,
vous pouvez toujours diriger le véhicule
mais cela vous demandera plus d’efforts.
Si vous remarquez une modification de
l'effort nécessaire pour manoeuvrer le
volant pendant la conduite, nous
recommandons de faire réviser le
système par un concessionnaire
HYUNDAI agréé.
✽ REMARQUE
En cas de rupture de la courroie de
transmission de la direction assistée ou
de dysfonctionnement de la pompe, vous
devrez fournir beaucoup plus d’efforts
pour diriger le véhicule.
✽ REMARQUESi le véhicule a été stationné pendant
une longue période au froid (en dessous
de -10°C/14°F), l’effort de direction
pourra être plus important lorsque vous
démarrerez le moteur pour la première
fois (en raison du froid, qui augmente la
viscosité du liquide). Ce n’est donc pas
un signe de dysfonctionnement.
Lorsque cela se produit, augmentez le
régime moteur en appuyant sur
l’accélérateur jusqu’à atteindre 1500
tours/mn, puis relâchez-le ou laissez le
moteur au ralenti pendant deux à trois
minutes afin de réchauffer le liquide.
D130300AUN
Inclinaison du volant
(le cas échéant)
Vous pouvez régler votre volant
inclinable avant de conduire. Vous
pouvez également le relever au
maximum afin de laisser davantage de
place pour vos jambes lorsque vous
montez dans le véhicule ou en sortez.
Le volant doit être positionné de manière
à vous garantir un confort de conduite
maximal, tout en vous laissant la
possibilité de voir les témoins et les
jauges sur le tableau de bord.
VOLANT
ATTENTION
Ne maintenez jamais le volant
tourné au maximum (extrême
gauche ou extrême droite) pendant
plus de 5 secondes pendant que le
moteur tourne. En maintenant le
volant tourné au maximum à
gauche ou à droite, vous risquez
d’endommager la pompe de
direction assistée.AVERTISSEMENT
• Ne réglez jamais le volant en
conduisant. Vous pourriez perdre
le contrôle de votre véhicule et
provoquer un accident,
entraînant de graves blessures.
• Après avoir réglé le volant,
poussez-le vers le haut et vers le
bas afin de vous assurer qu’il est
fermement bloqué.
