2013 Hyundai H-1 (Grand Starex) Manuel du propriétaire (in French)

Équipements de votre véhicule
62 4

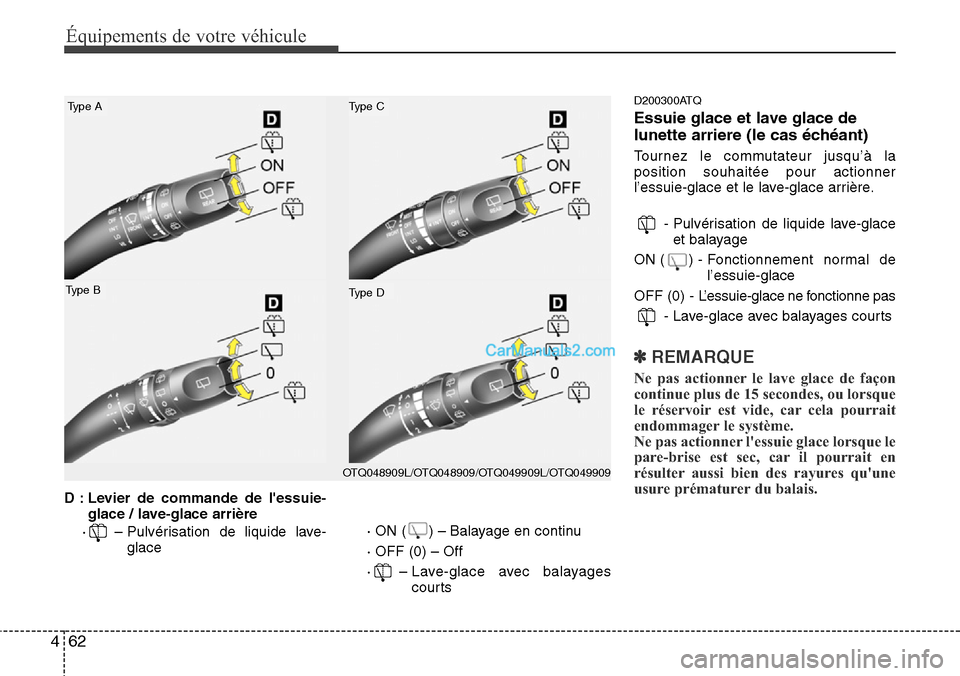

D : Levier de commande de l'essuie-
glace / lave-glace arrière
· – Pulvérisation de liquide lave-
glace· ON ( ) – Balayage en continu
· OFF (0) – Off
· – Lave-glace avec balayages
courts
D200300ATQ
Essuie glace et lave glace de
lunette arriere (le cas échéant)
Tournez le commutateur jusqu’à la
position souhaitée pour actionner
l’essuie-glace et le lave-glace arrière.
- Pulvérisation de liquide lave-glace
et balayage
ON ( ) - Fonctionnement normal de
l’essuie-glace
OFF (0) - L’essuie-glace ne fonctionne pas
- Lave-glace avec balayages courts
✽ REMARQUE
Ne pas actionner le lave glace de façon
continue plus de 15 secondes, ou lorsque
le réservoir est vide, car cela pourrait
endommager le système.
Ne pas actionner l'essuie glace lorsque le
pare-brise est sec, car il pourrait en
résulter aussi bien des rayures qu'une
usure prématurer du balais.
Type D
Type CType A
Type B
OTQ048909L/OTQ048909/OTQ049909L/OTQ049909

463
Équipements de votre véhicule

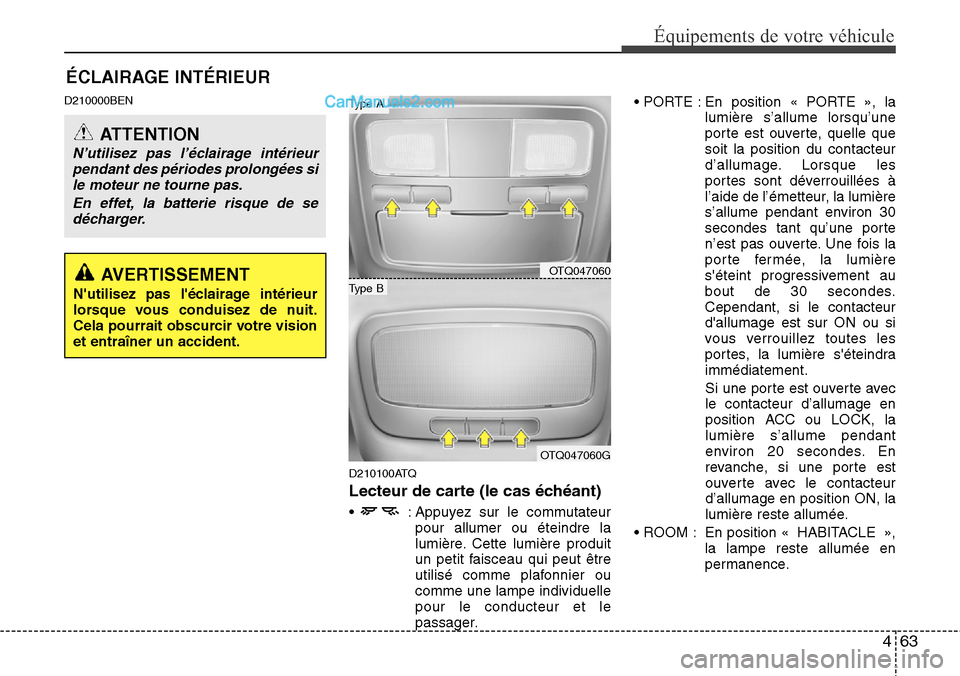

ÉCLAIRAGE INTÉRIEUR
D210000BEN
D210100ATQ
Lecteur de carte (le cas échéant)
• : Appuyez sur le commutateur
pour allumer ou éteindre la
lumière. Cette lumière produit
un petit faisceau qui peut être
utilisé comme plafonnier ou
comme une lampe individuelle
pour le conducteur et le
passager.• PORTE : En position « PORTE », la
lumière s’allume lorsqu’une
porte est ouverte, quelle que
soit la position du contacteur
d’allumage. Lorsque les
portes sont déverrouillées à
l’aide de l’émetteur, la lumière
s’allume pendant environ 30
secondes tant qu’une porte
n’est pas ouverte. Une fois la
porte fermée, la lumière
s'éteint progressivement au
bout de 30 secondes.
Cependant, si le contacteur
d'allumage est sur ON ou si
vous verrouillez toutes les
portes, la lumière s'éteindra
immédiatement.
Si une porte est ouverte avec
le contacteur d’allumage en
position ACC ou LOCK, la
lumière s’allume pendant
environ 20 secondes. En
revanche, si une porte est
ouverte avec le contacteur
d’allumage en position ON, la
lumière reste allumée.
• ROOM : En position « HABITACLE »,
la lampe reste allumée en
permanence.
ATTENTION
N’utilisez pas l’éclairage intérieur
pendant des périodes prolongées si
le moteur ne tourne pas.
En effet, la batterie risque de se
décharger.
OTQ047060
OTQ047060G
Type B
Type A
AVERTISSEMENT
N'utilisez pas l'éclairage intérieur
lorsque vous conduisez de nuit.
Cela pourrait obscurcir votre vision
et entraîner un accident.

Équipements de votre véhicule
64 4
ATTENTION
Ne laissez pas le commutateur
dans cette position pendant une
période prolongée alors que le
véhicule ne roule pas.
D210200ATQ

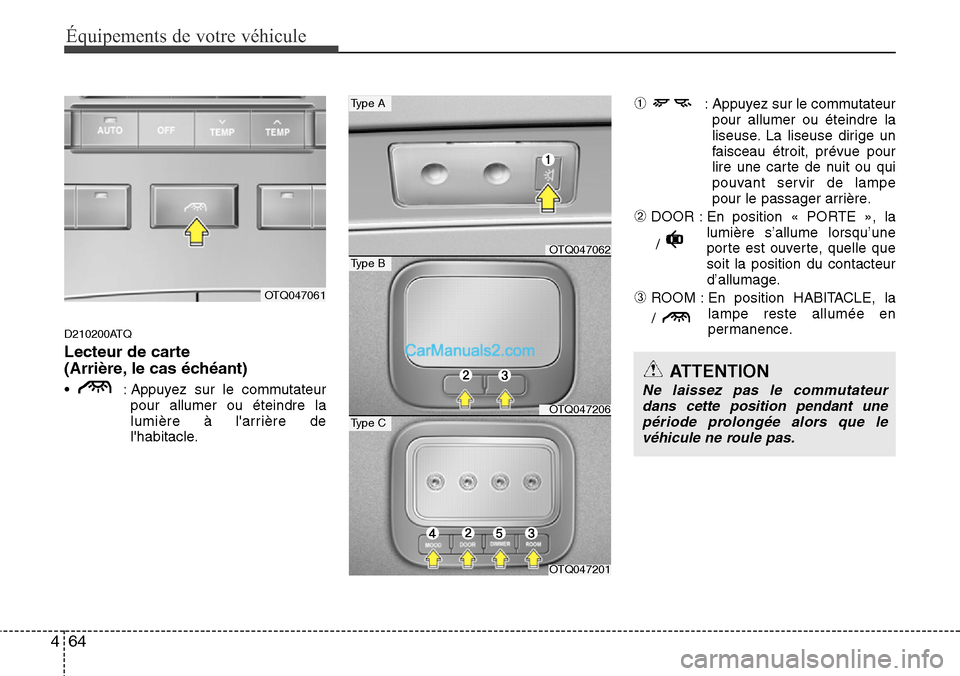

Lecteur de carte
(Arrière, le cas échéant)
• : Appuyez sur le commutateur
pour allumer ou éteindre la
lumière à l'arrière de
l'habitacle.
➀: Appuyez sur le commutateur
pour allumer ou éteindre la
liseuse. La liseuse dirige un
faisceau étroit, prévue pour
lire une carte de nuit ou qui
pouvant servir de lampe
pour le passager arrière.
➁DOOR : En position « PORTE », la
lumière s’allume lorsqu’une
porte est ouverte, quelle que
soit la position du contacteur
d’allumage.
➂ROOM : En position HABITACLE, la
lampe reste allumée en
permanence.OTQ047061
OTQ047201
Type C
OTQ047062
Type A
Type B
OTQ047206
/
/

465
Équipements de votre véhicule

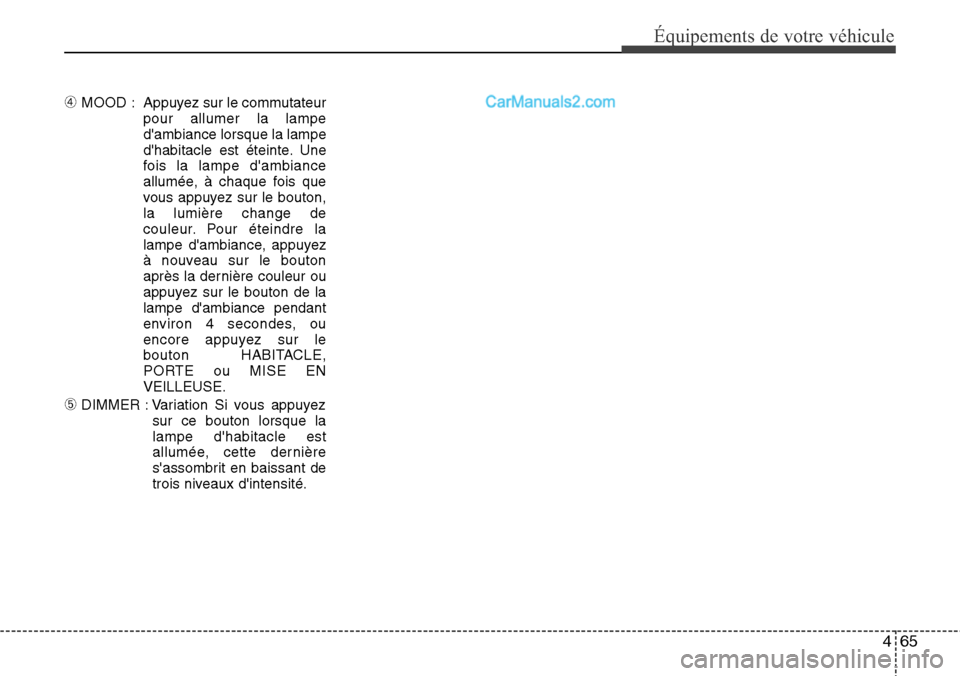

➃MOOD : Appuyez sur le commutateur
pour allumer la lampe
d'ambiance lorsque la lampe
d'habitacle est éteinte. Une
fois la lampe d'ambiance
allumée, à chaque fois que
vous appuyez sur le bouton,
la lumière change de
couleur. Pour éteindre la
lampe d'ambiance, appuyez
à nouveau sur le bouton
après la dernière couleur ou
appuyez sur le bouton de la
lampe d'ambiance pendant
environ 4 secondes, ou
encore appuyez sur le
bouton HABITACLE,
PORTE ou MISE EN
VEILLEUSE.
➄DIMMER : Variation Si vous appuyez
sur ce bouton lorsque la
lampe d'habitacle est
allumée, cette dernière
s'assombrit en baissant de
trois niveaux d'intensité.

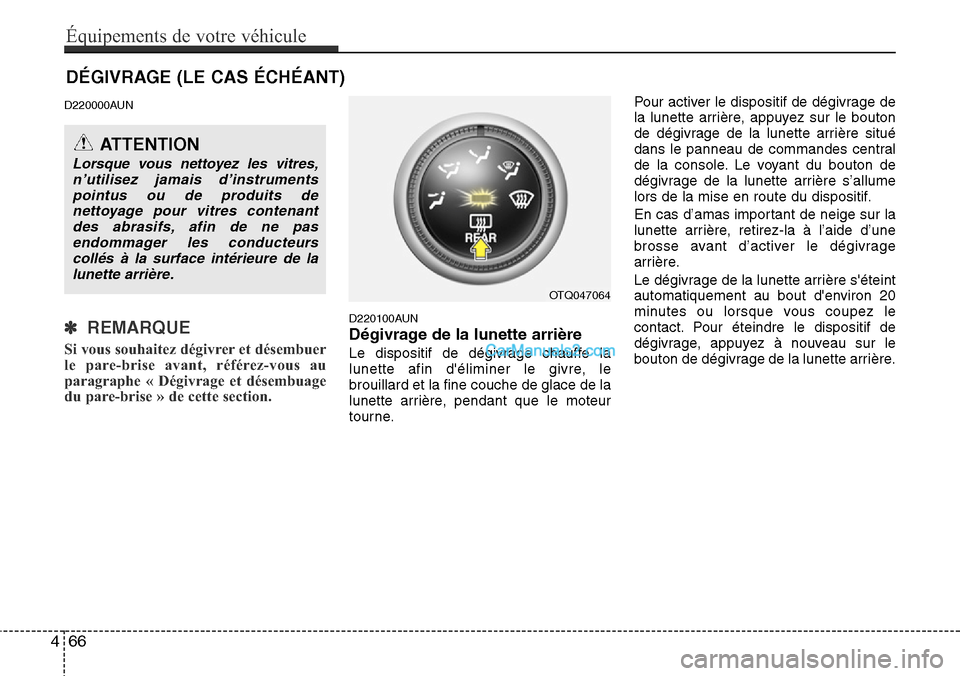

DÉGIVRAGE (LE CAS ÉCHÉANT)
D220000AUN
✽ REMARQUE
Si vous souhaitez dégivrer et désembuer
le pare-brise avant, référez-vous au
paragraphe « Dégivrage et désembuage
du pare-brise » de cette section.
D220100AUN
Dégivrage de la lunette arrière
Le dispositif de dégivrage chauffe la
lunette afin d'éliminer le givre, le
brouillard et la fine couche de glace de la
lunette arrière, pendant que le moteur
tourne.Pour activer le dispositif de dégivrage de
la lunette arrière, appuyez sur le bouton
de dégivrage de la lunette arrière situé
dans le panneau de commandes central
de la console. Le voyant du bouton de
dégivrage de la lunette arrière s’allume
lors de la mise en route du dispositif.
En cas d’amas important de neige sur la
lunette arrière, retirez-la à l’aide d’une
brosse avant d’activer le dégivrage
arrière.
Le dégivrage de la lunette arrière s'éteint
automatiquement au bout d'environ 20
minutes ou lorsque vous coupez le
contact. Pour éteindre le dispositif de
dégivrage, appuyez à nouveau sur le
bouton de dégivrage de la lunette arrière.
ATTENTION
Lorsque vous nettoyez les vitres,
n’utilisez jamais d’instruments
pointus ou de produits de
nettoyage pour vitres contenant
des abrasifs, afin de ne pas
endommager les conducteurs
collés à la surface intérieure de la
lunette arrière.
OTQ047064
466
Équipements de votre véhicule

467
Équipements de votre véhicule

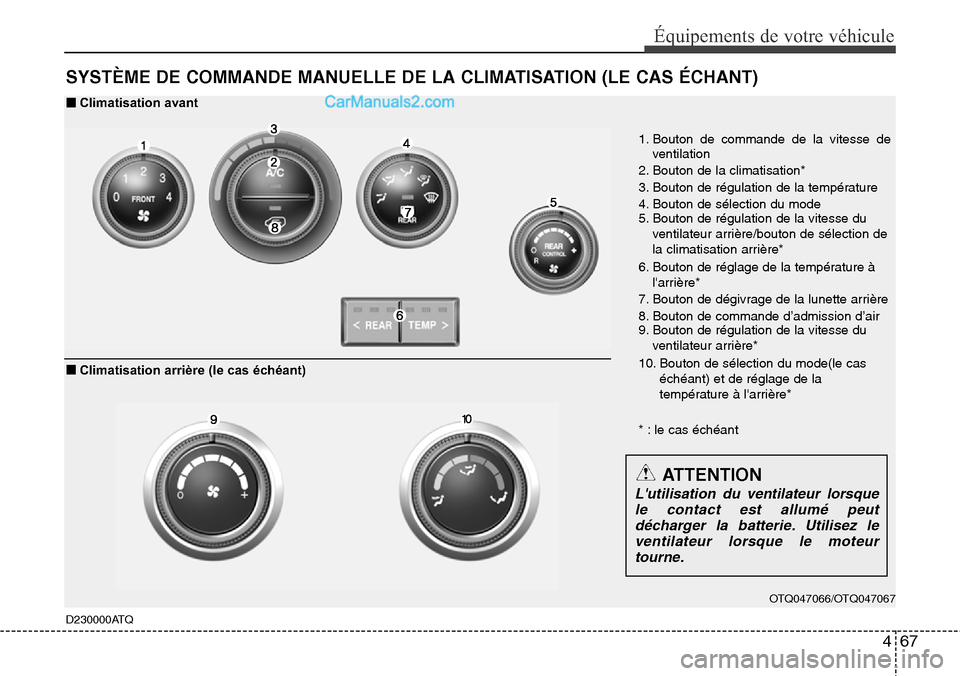

SYSTÈME DE COMMANDE MANUELLE DE LA CLIMATISATION (LE CAS ÉCHANT)
D230000ATQ
OTQ047066/OTQ047067
1. Bouton de commande de la vitesse de
ventilation
2. Bouton de la climatisation*
3. Bouton de régulation de la température
4. Bouton de sélection du mode
5. Bouton de régulation de la vitesse du
ventilateur arrière/bouton de sélection de
la climatisation arrière*
6. Bouton de réglage de la température à
l'arrière*
7. Bouton de dégivrage de la lunette arrière
8. Bouton de commande d’admission d’air
9. Bouton de régulation de la vitesse du
ventilateur arrière*
10. Bouton de sélection du mode(le cas
échéant) et de réglage de la
température à l'arrière*
* : le cas échéant
■Climatisation avant
■Climatisation arri

Équipements de votre véhicule
68 4
D230100ATQ

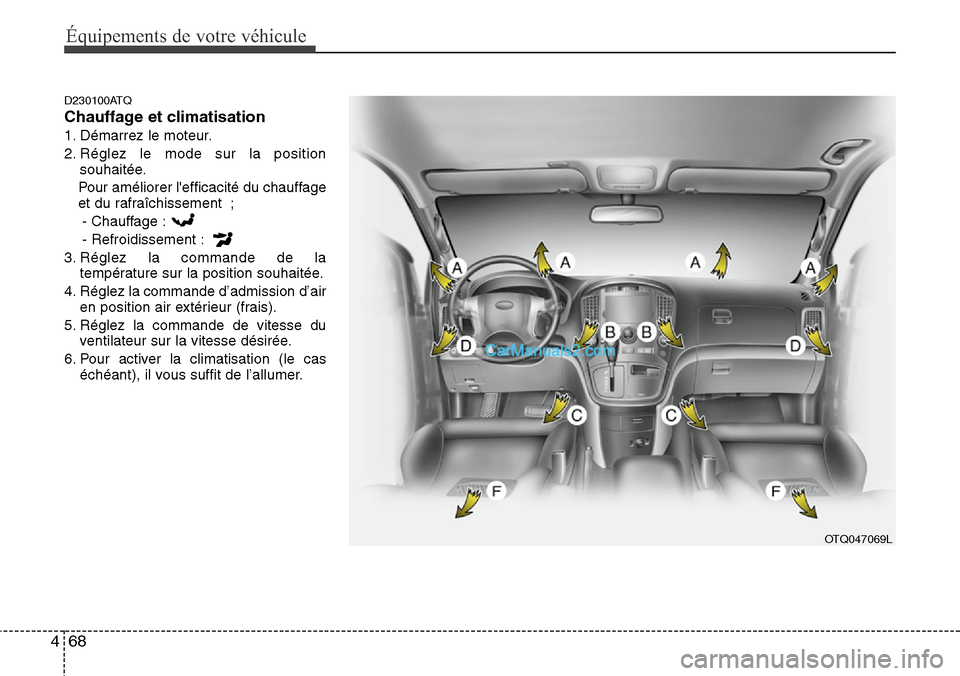

Chauffage et climatisation
1. Démarrez le moteur.
2. Réglez le mode sur la position
souhaitée.
Pour améliorer l'efficacité du chauffage
et du rafraîchissement ;
- Chauffage :
- Refroidissement :
3. Réglez la commande de la
température sur la position souhaitée.
4. Réglez la commande d’admission d’air
en position air extérieur (frais).
5. Réglez la commande de vitesse du
ventilateur sur la vitesse désirée.
6. Pour activer la climatisation (le cas
échéant), il vous suffit de l’allumer.
OTQ047069L

469
Équipements de votre véhicule
D230101ATQ

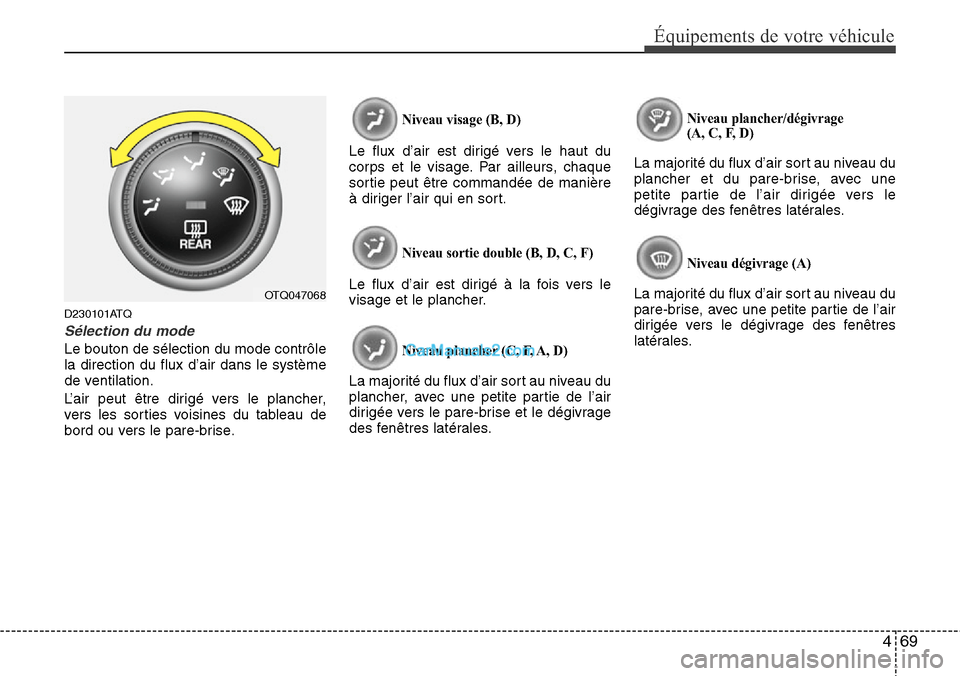

Sélection du mode
Le bouton de sélection du mode contrôle
la direction du flux d’air dans le système
de ventilation.
L’air peut être dirigé vers le plancher,
vers les sorties voisines du tableau de
bord ou vers le pare-brise.
Niveau visage (B, D)
Le flux d’air est dirigé vers le haut du
corps et le visage. Par ailleurs, chaque
sortie peut être commandée de manière
à diriger l’air qui en sort.
Niveau sortie double (B, D, C, F)
Le flux d’air est dirigé à la fois vers le
visage et le plancher.
Niveau plancher (C, F, A, D)
La majorité du flux d’air sort au niveau du
plancher, avec une petite partie de l’air
dirigée vers le pare-brise et le dégivrage
des fenêtres latérales.
Niveau plancher/dégivrage
(A, C, F, D)
La majorité du flux d’air sort au niveau du
plancher et du pare-brise, avec une
petite partie de l’air dirigée vers le
dégivrage des fenêtres latérales.
Niveau dégivrage (A)
La majorité du flux d’air sort au niveau du
pare-brise, avec une petite partie de l’air
dirigée vers le dégivrage des fenêtres
latérales.OTQ047068
