2011 TOYOTA SIENNA Manuel du propriétaire (in French)

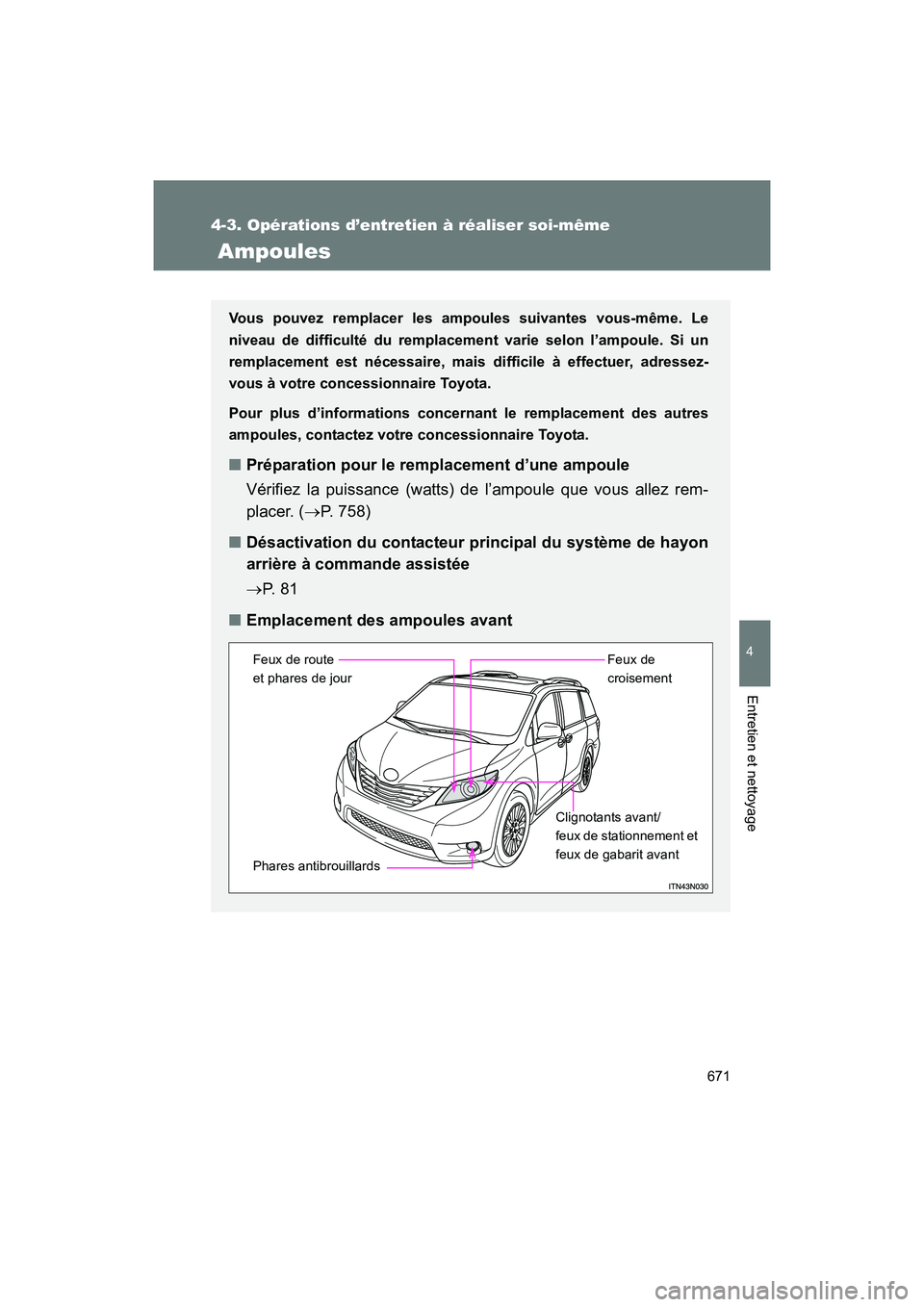

671
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et nettoyage
SIENNA_D (OM45466D)
Ampoules
Vous pouvez remplacer les ampoules suivantes vous-même. Le
niveau de difficulté du remplacement varie selon l’ampoule. Si un
remplacement est nécessaire, mais di fficile à effectuer, adressez-
vous à votre concessionnaire Toyota.
Pour plus d’informations concer nant le remplacement des autres
ampoules, contactez votre concessionnaire Toyota.
■ Préparation pour le remplacement d’une ampoule
Vérifiez la puissance (watts) de l’ampoule que vous allez rem-
placer. ( →P. 758)
■ Désactivation du contacteur principal du système de hayon
arrière à commande assistée
→P. 8 1
■ Emplacement des ampoules avant
Phares antibrouillards Feux de route
et phares de jour Feux de
croisement
Clignotants avant/
feux de stationnement et
feux de gabarit avant

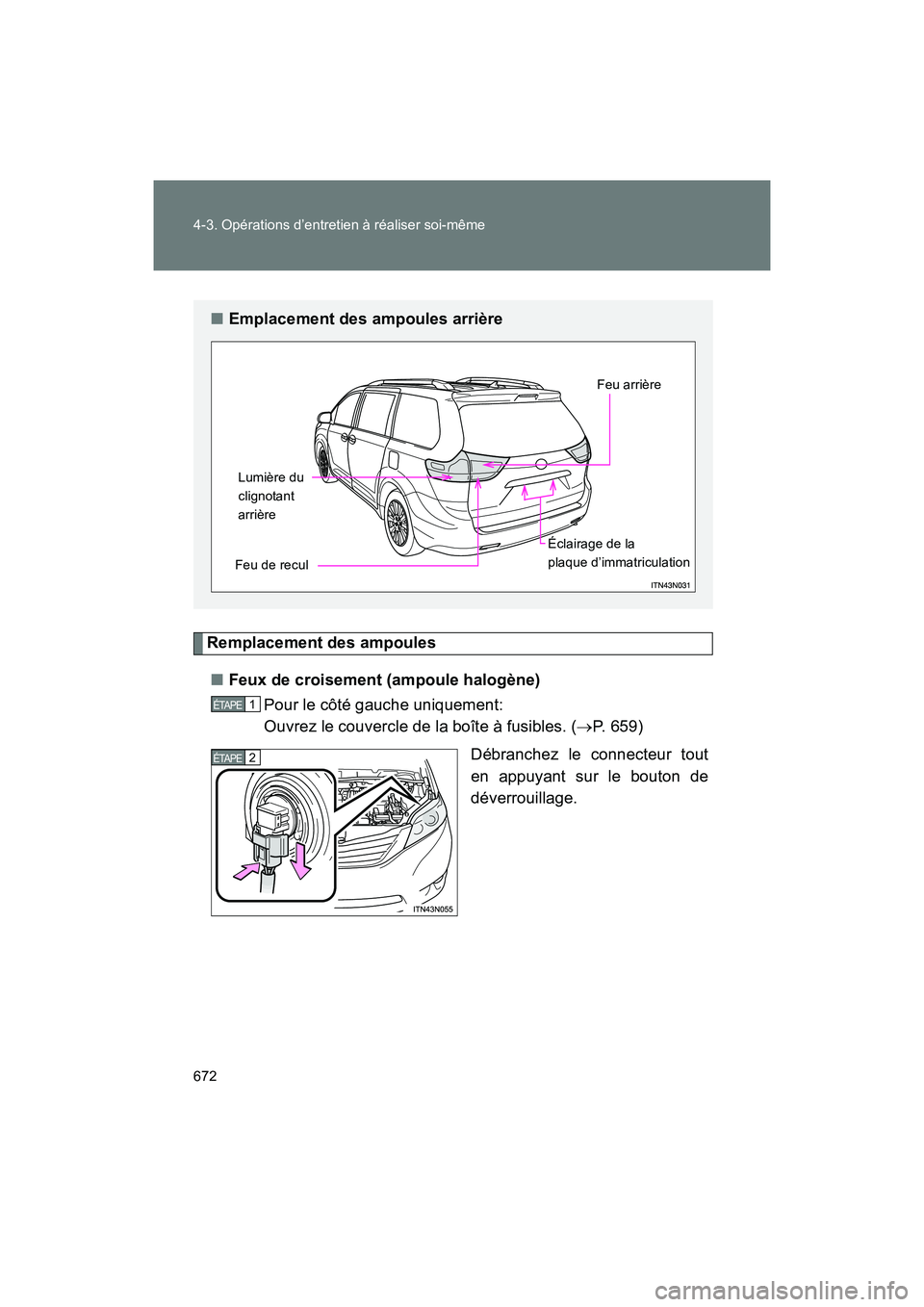

672 4-3. Opérations d’entretien à réaliser soi-même
SIENNA_D (OM45466D)
Remplacement des ampoules■ Feux de croisement (ampoule halogène)
Pour le côté gauche uniquement:
Ouvrez le couvercle de la boîte à fusibles. ( →P. 659)
Débranchez le connecteur tout
en appuyant sur le bouton de
déverrouillage.
■ Emplacement des ampoules arrière
Feu de reculLumière du
clignotant
arrière
Éclairage de la
plaque d’immatriculationFeu arrière
1 ÉTAPE
2 ÉTAPE

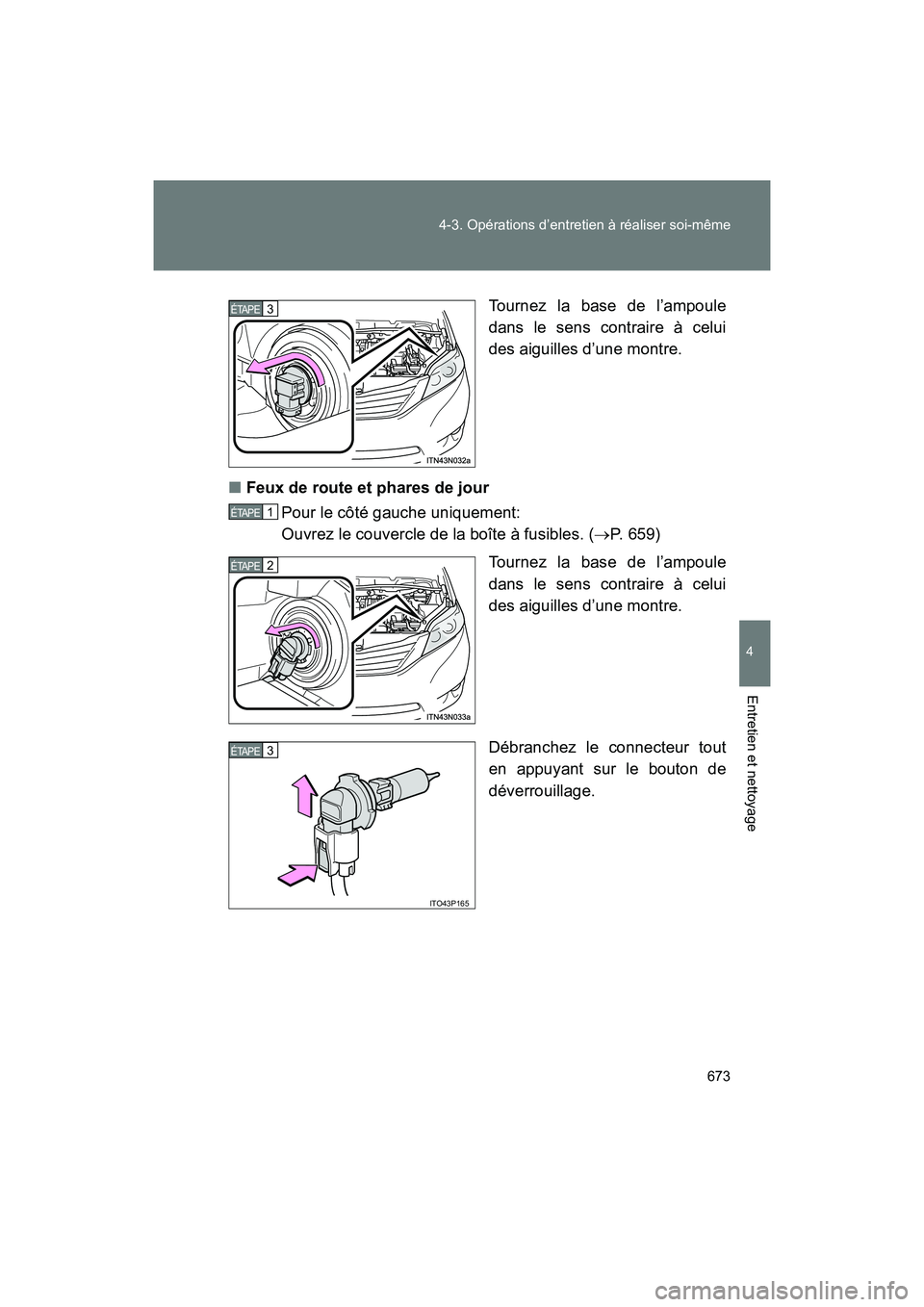

673
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et nettoyage
SIENNA_D (OM45466D)
Tournez la base de l’ampoule
dans le sens contraire à celui
des aiguilles d’une montre.
■ Feux de route et phares de jour
Pour le côté gauche uniquement:
Ouvrez le couvercle de la boîte à fusibles. ( →P. 659)
Tournez la base de l’ampoule
dans le sens contraire à celui
des aiguilles d’une montre.
Débranchez le connecteur tout
en appuyant sur le bouton de
déverrouillage.
3 ÉTAPE
1 ÉTAPE
2 ÉTAPE
ITO43P165
3 ÉTAPE

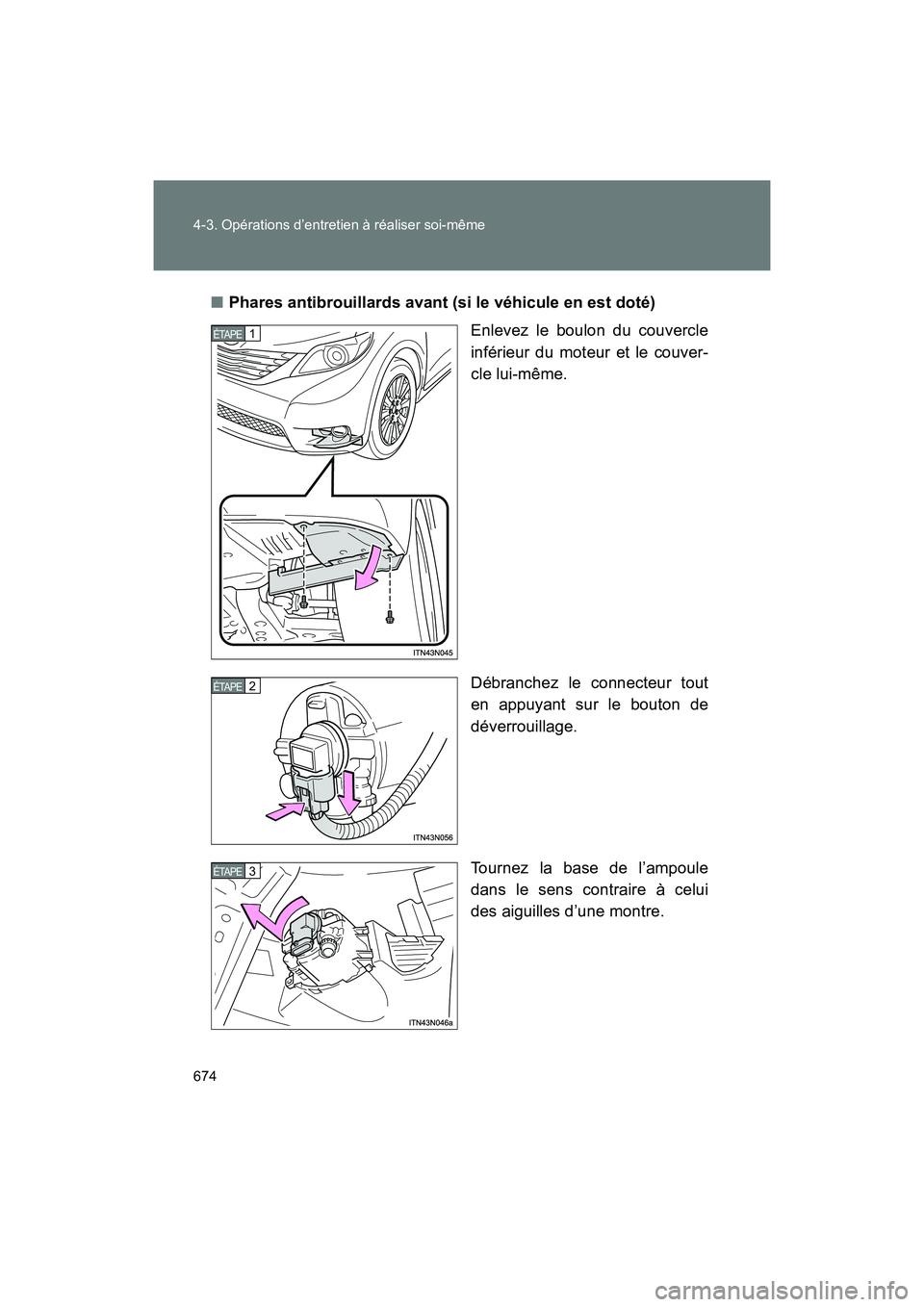

674 4-3. Opérations d’entretien à réaliser soi-même
SIENNA_D (OM45466D)■
Phares antibrouillards avant (si le véhicule en est doté)
Enlevez le boulon du couvercle
inférieur du moteur et le couver-
cle lui-même.
Débranchez le connecteur tout
en appuyant sur le bouton de
déverrouillage.
Tournez la base de l’ampoule
dans le sens contraire à celui
des aiguilles d’une montre.
1 ÉTAPE
2 ÉTAPE
3 ÉTAPE

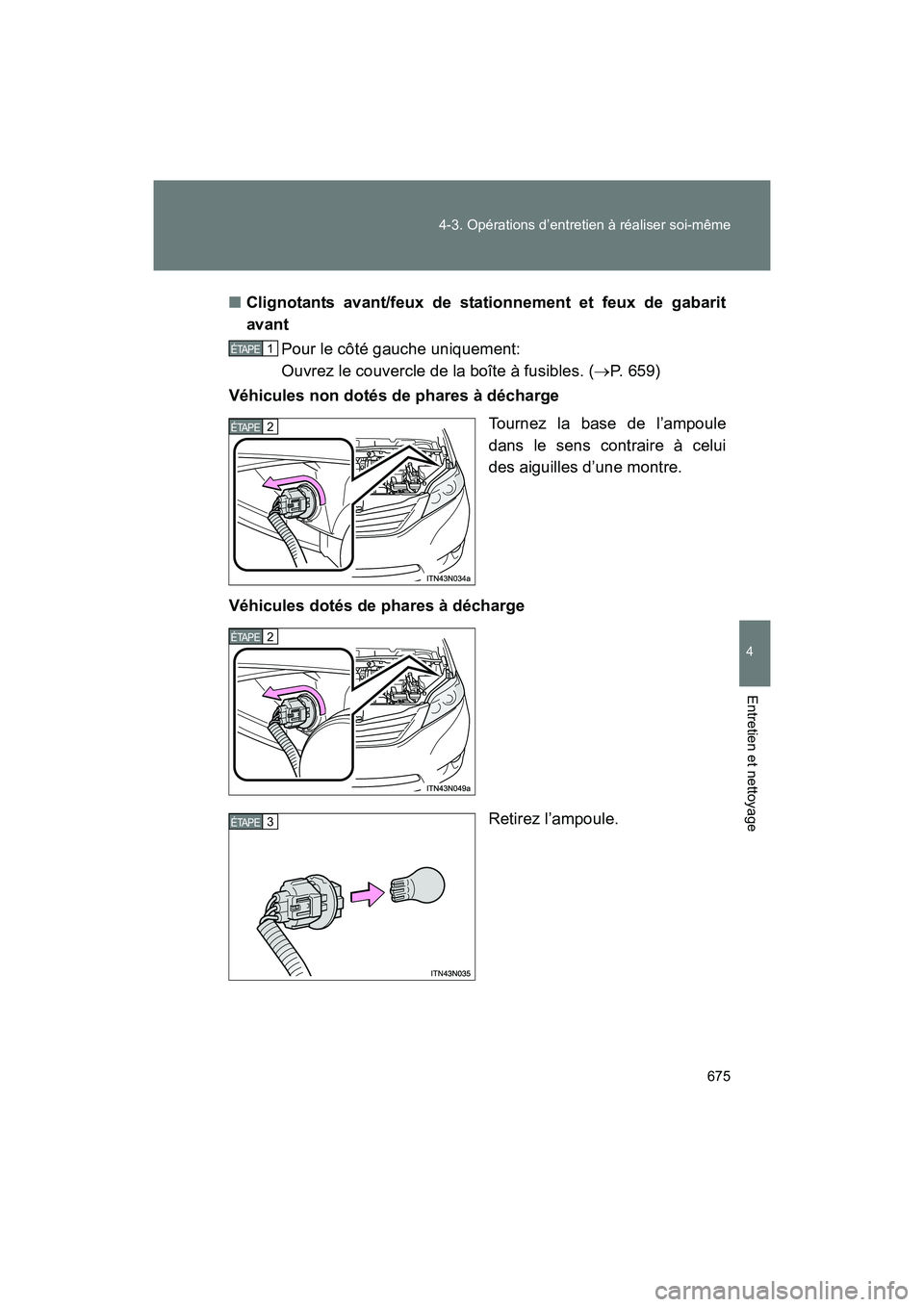

675
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et nettoyage
SIENNA_D (OM45466D)
■
Clignotants avant/feux de stationnement et feux de gabarit
avant
Pour le côté gauche uniquement:
Ouvrez le couvercle de la boîte à fusibles. ( →P. 659)
Véhicules non dotés de phares à décharge
Tournez la base de l’ampoule
dans le sens contraire à celui
des aiguilles d’une montre.
Véhicules dotés de phares à décharge
Retirez l’ampoule.
1 ÉTAPE
2 ÉTAPE
2 ÉTAPE
3 ÉTAPE

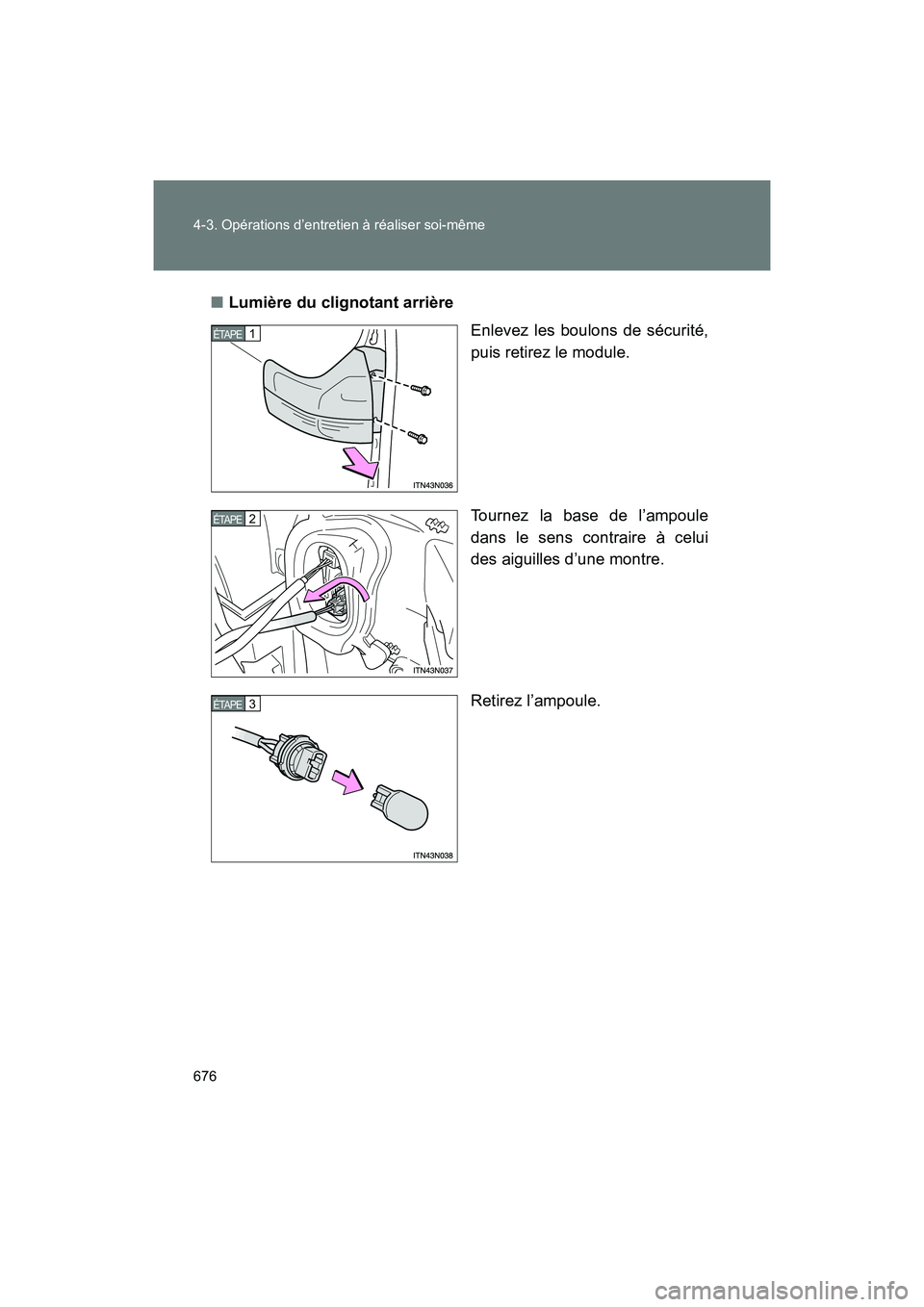

676 4-3. Opérations d’entretien à réaliser soi-même
SIENNA_D (OM45466D)■
Lumière du clignotant arrière
Enlevez les boulons de sécurité,
puis retirez le module.
Tournez la base de l’ampoule
dans le sens contraire à celui
des aiguilles d’une montre.
Retirez l’ampoule.
1 ÉTAPE
2 ÉTAPE
3 ÉTAPE

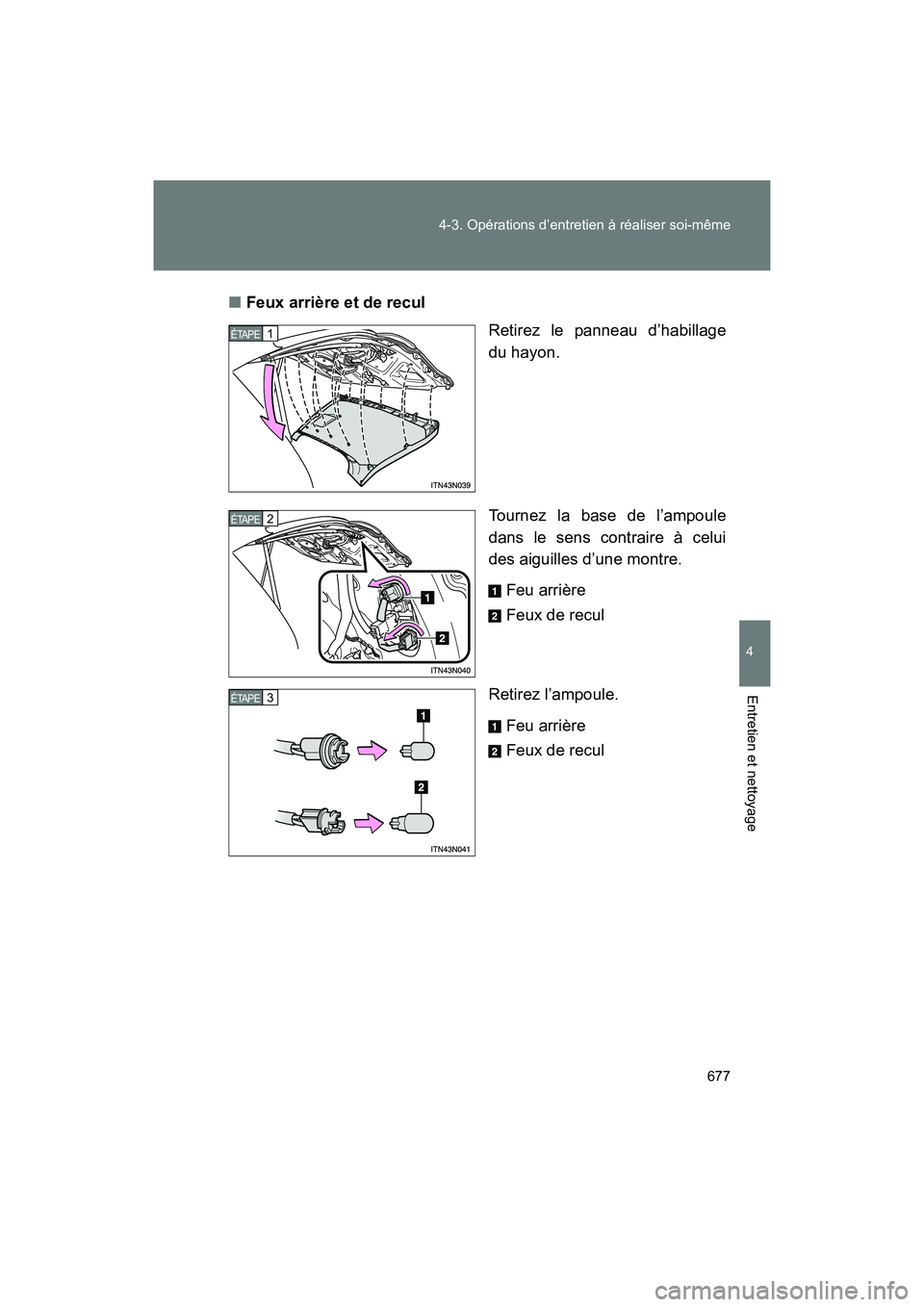

677
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et nettoyage
SIENNA_D (OM45466D)
■
Feux arrière et de recul
Retirez le panneau d’habillage
du hayon.
Tournez la base de l’ampoule
dans le sens contraire à celui
des aiguilles d’une montre.
Feu arrière
Feux de recul
Retirez l’ampoule. Feu arrière
Feux de recul
1 ÉTAPE
2 ÉTAPE
3 ÉTAPE

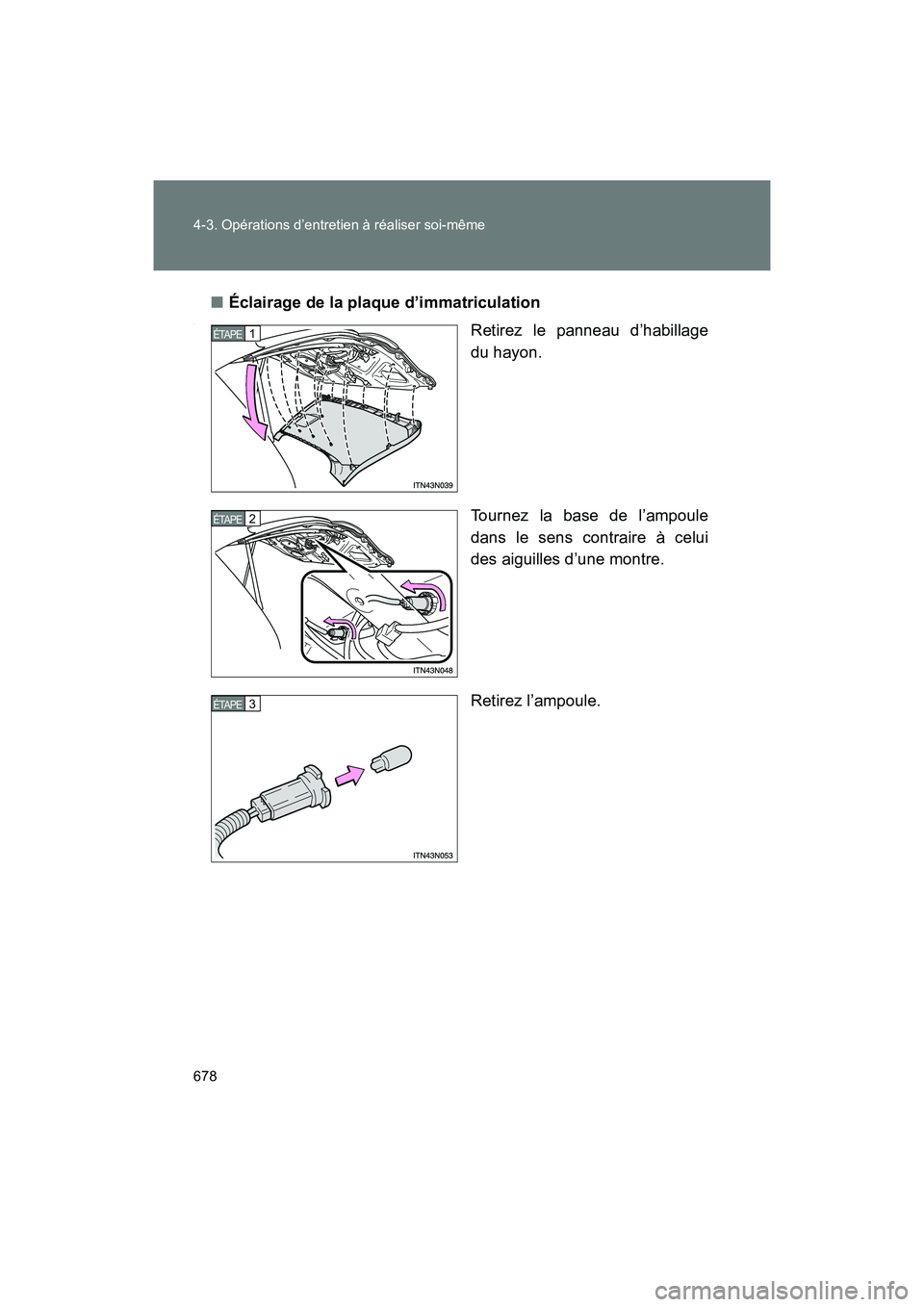

678 4-3. Opérations d’entretien à réaliser soi-même
SIENNA_D (OM45466D)■
Éclairage de la plaque d’immatriculation
.Retirez le panneau d’habillage
du hayon.
Tournez la base de l’ampoule
dans le sens contraire à celui
des aiguilles d’une montre.
Retirez l’ampoule.1 ÉTAPE
2 ÉTAPE
3 ÉTAPE
