2011 TOYOTA SIENNA Manuel du propriétaire (in French)

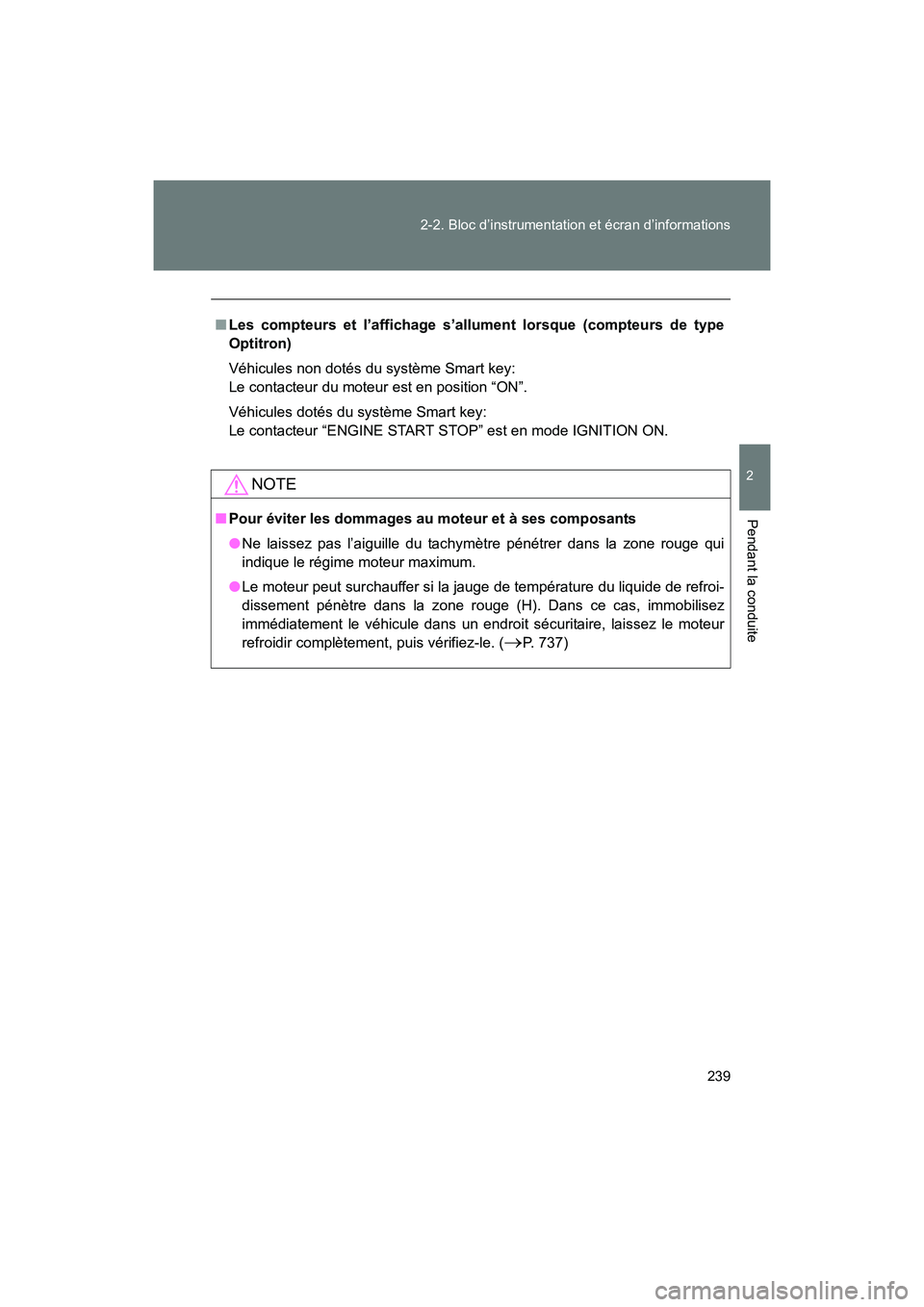

239
2-2. Bloc d’instrumentation et écran d’informations
2
Pendant la conduite
SIENNA_D (OM45466D)
■
Les compteurs et l’affichage s’allument lorsque (compteurs de type
Optitron)
Véhicules non dotés du système Smart key:
Le contacteur du moteur est en position “ON”.
Véhicules dotés du système Smart key:
Le contacteur “ENGINE START STOP” est en mode IGNITION ON.
NOTE
■Pour éviter les dommages au moteur et à ses composants
●Ne laissez pas l’aiguille du tachymètre pénétrer dans la zone rouge qui
indique le régime moteur maximum.
● Le moteur peut surchauffer si la jauge de température du liquide de refroi-
dissement pénètre dans la zone rouge (H). Dans ce cas, immobilisez
immédiatement le véhicule dans un endroit sécuritaire, laissez le moteur
refroidir complètement, puis vérifiez-le. (
→P. 737)

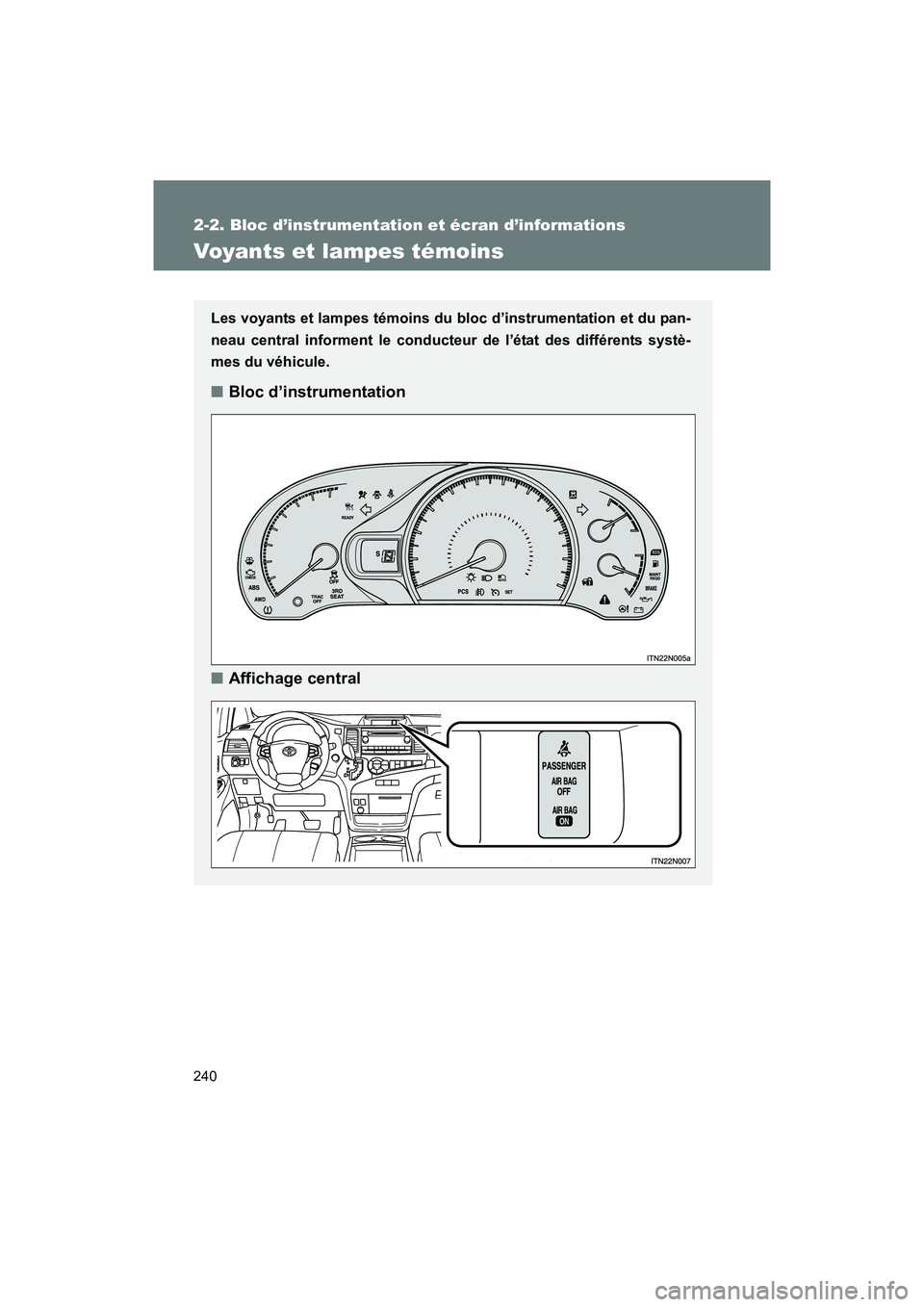

240
2-2. Bloc d’instrumentation et écran d’informations
SIENNA_D (OM45466D)
Voyants et lampes témoins
Les voyants et lampes témoins du bloc d’instrumentation et du pan-
neau central informent le conducteur de l’état des différents systè-
mes du véhicule.
■ Bloc d’instrumentation
■ Affichage central

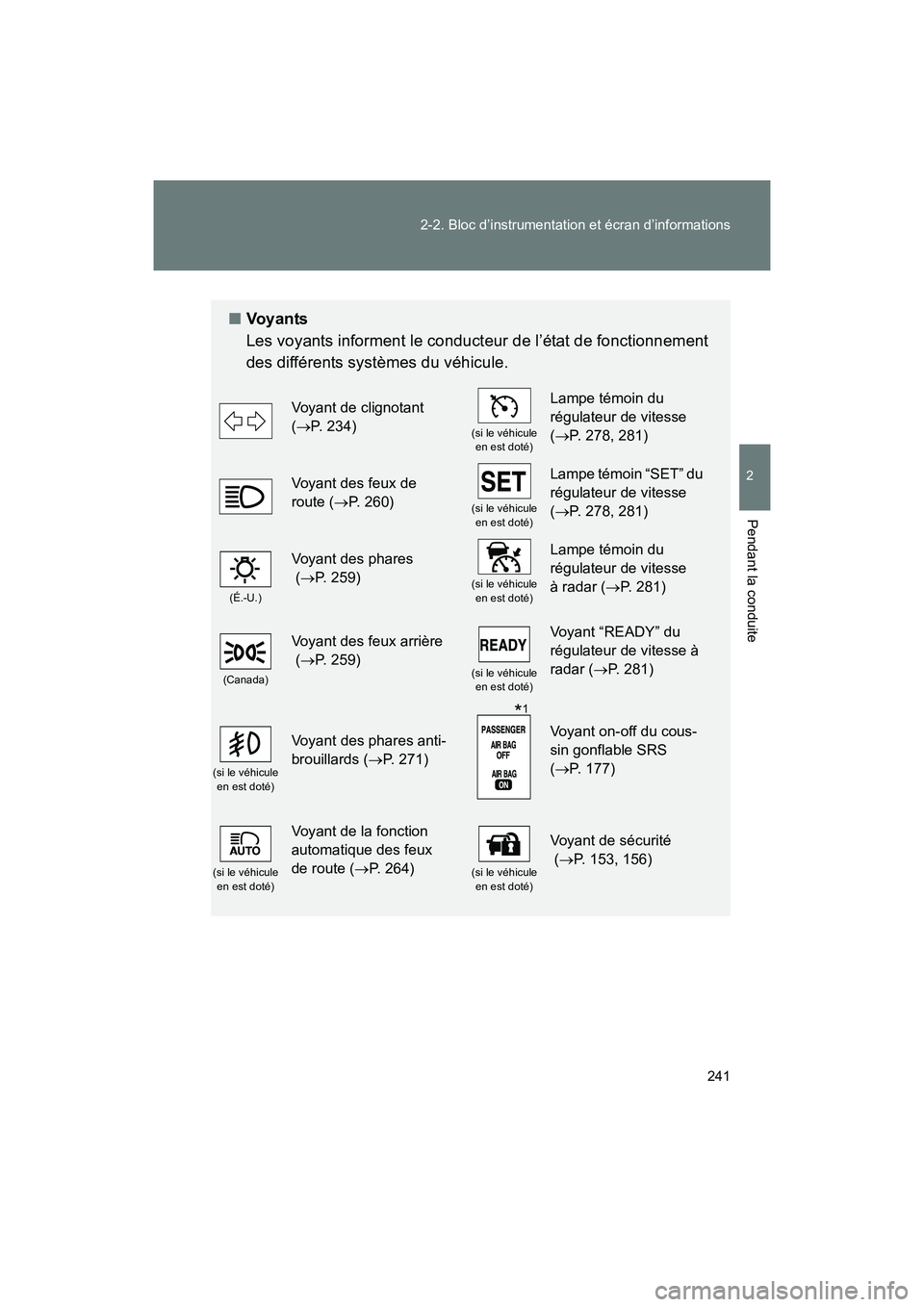

241
2-2. Bloc d’instrumentation et écran d’informations
2
Pendant la conduite
SIENNA_D (OM45466D)
■
Vo y a n ts
Les voyants informent le conducteur de l’état de fonctionnement
des différents systèmes du véhicule.
Voyant de clignotant
(→ P. 234)
(si le véhicule
en est doté)
Lampe témoin du
régulateur de vitesse
(→ P. 278, 281)
Voyant des feux de
route ( →P. 260)
(si le véhicule
en est doté)
Lampe témoin “SET” du
régulateur de vitesse
(→ P. 278, 281)
(É.-U.)
Voyant des phares
(→ P. 259)
(si le véhicule
en est doté)
Lampe témoin du
régulateur de vitesse
à radar ( →P. 281)
(Canada)
Voyant des feux arrière
(→ P. 259)
(si le véhicule
en est doté)
Voyant “READY” du
régulateur de vitesse à
radar ( →P. 281)
(si le véhicule
en est doté)
Voyant des phares anti-
brouillards ( →P. 271)Voyant on-off du cous-
sin gonflable SRS
(→ P. 177)
(si le véhicule
en est doté)
Voyant de la fonction
automatique des feux
de route ( →P. 264)
(si le véhicule
en est doté)
Voyant de sécurité
( → P. 153, 156)
*1

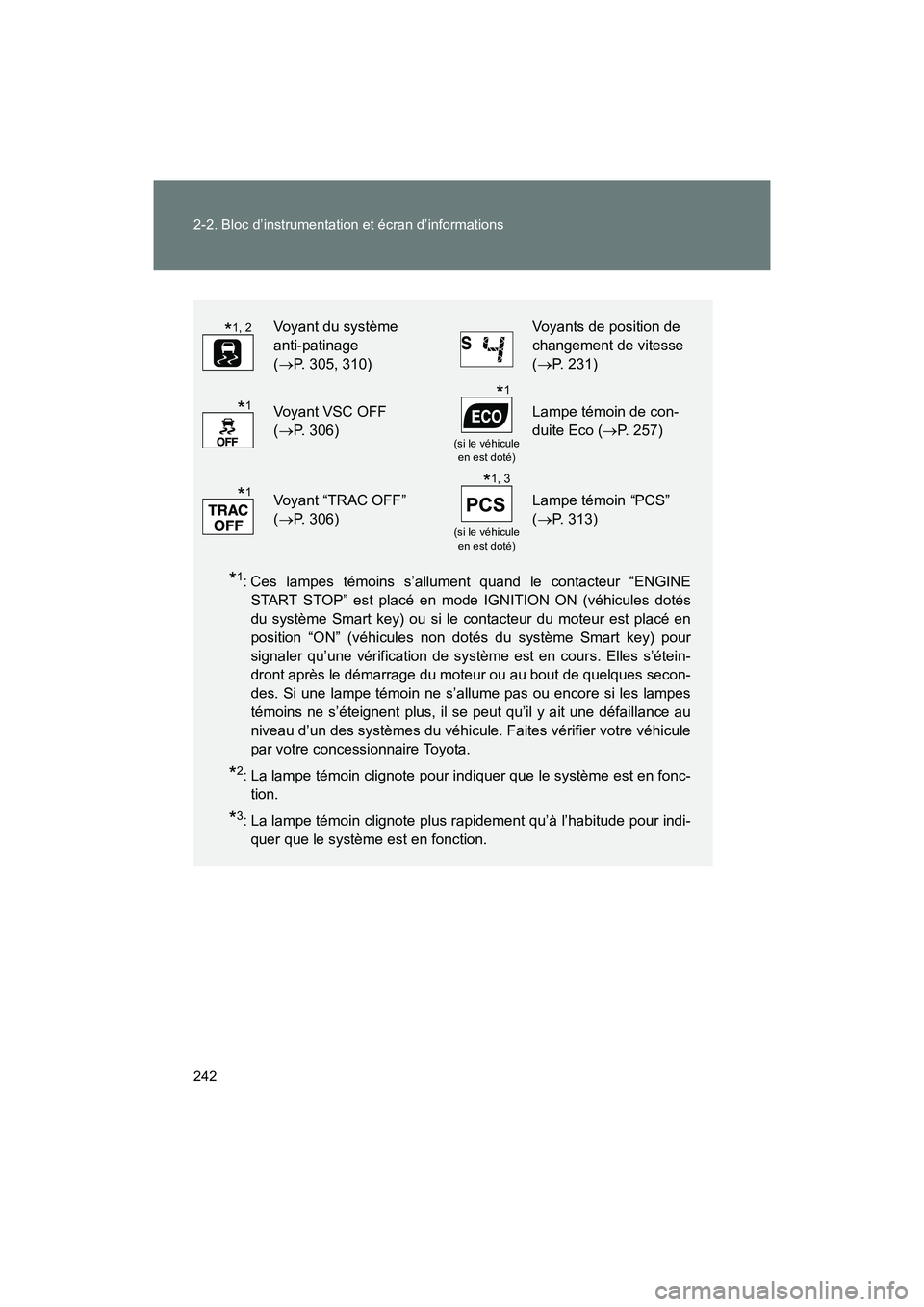

242 2-2. Bloc d’instrumentation et écran d’informations
SIENNA_D (OM45466D)
*1: Ces lampes témoins s’allument quand le contacteur “ENGINESTART STOP” est placé en mode IGNITION ON (véhicules dotés
du système Smart key) ou si le contacteur du moteur est placé en
position “ON” (véhicules non dotés du système Smart key) pour
signaler qu’une vérification de système est en cours. Elles s’étein-
dront après le démarrage du moteur ou au bout de quelques secon-
des. Si une lampe témoin ne s’allume pas ou encore si les lampes
témoins ne s’éteignent plus, il se peut qu’il y ait une défaillance au
niveau d’un des systèmes du véhicule. Faites vérifier votre véhicule
par votre concessionnaire Toyota.
*2: La lampe témoin clignote pour indiquer que le système est en fonc-tion.
*3: La lampe témoin clignote plus rapidement qu’à l’habitude pour indi-quer que le système est en fonction.
Voyant du système
anti-patinage
(→ P. 305, 310)Voyants de position de
changement de vitesse
(→ P. 231)
Voyant VSC OFF
(→ P. 306)
(si le véhicule
en est doté)
Lampe témoin de con-
duite Eco ( →P. 257)
Voyant “TRAC OFF”
(→ P. 306)
(si le véhicule
en est doté)
Lampe témoin “PCS”
(→ P. 313)
*1, 2
*1*1
*1*1, 3

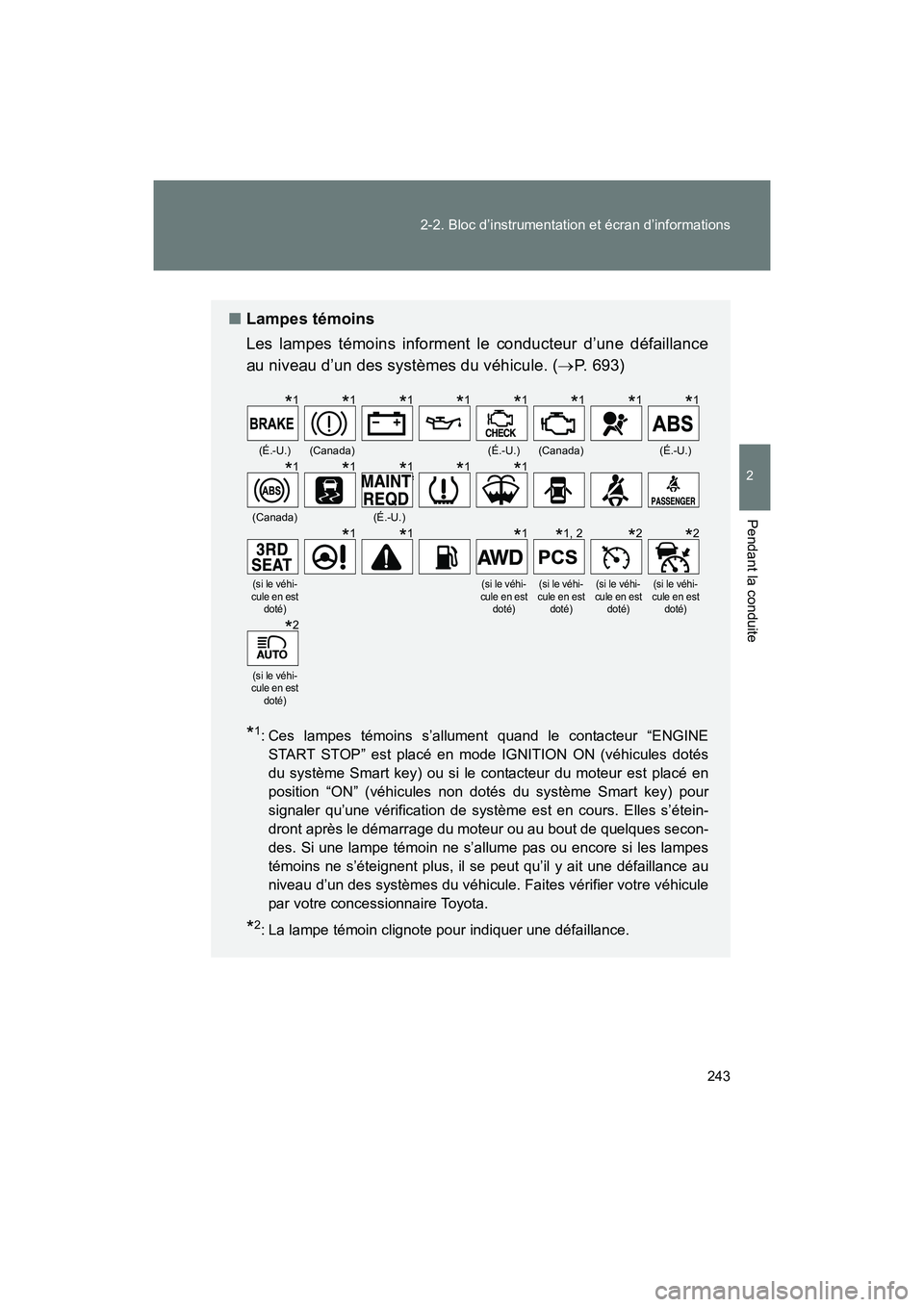

243
2-2. Bloc d’instrumentation et écran d’informations
2
Pendant la conduite
SIENNA_D (OM45466D)
■
Lampes témoins
Les lampes témoins informent le conducteur d’une défaillance
au niveau d’un des systèmes du véhicule. ( →P. 693)
*1: Ces lampes témoins s’allument quand le contacteur “ENGINE
START STOP” est placé en mode IGNITION ON (véhicules dotés
du système Smart key) ou si le contacteur du moteur est placé en
position “ON” (véhicules non dotés du système Smart key) pour
signaler qu’une vérification de système est en cours. Elles s’étein-
dront après le démarrage du moteur ou au bout de quelques secon-
des. Si une lampe témoin ne s’allume pas ou encore si les lampes
témoins ne s’éteignent plus, il se peut qu’il y ait une défaillance au
niveau d’un des systèmes du véhicule. Faites vérifier votre véhicule
par votre concessionnaire Toyota.
*2: La lampe témoin clignote pour indiquer une défaillance.
(É.-U.)(Canada)(É.-U.)(Canada)(É.-U.)
(Canada)(É.-U.)
(si le véhi-
cule en est doté)(si le véhi-
cule en est doté)(si le véhi-
cule en est doté)(si le véhi-
cule en est doté)(si le véhi-
cule en est doté)
(si le véhi-
cule en est
doté)
*1*1*1*1*1*1*1*1
*1*1*1
**1*1
*1*1*1*1, 2*2*2
*2

244 2-2. Bloc d’instrumentation et écran d’informations
SIENNA_D (OM45466D)
AT T E N T I O N
■Si l’une des lampes témoins de sécurité ne s’allume pas
Si l’une des lampes témoins de sécurité, par exemple ABS ou celle du cous-
sin gonflable SRS, ne s’allume pas lorsque vous démarrez le moteur, ceci
pourrait signifier que ces systèmes ne sont pas en mesure d’assurer votre
protection en cas d’accident, ce qui serait susceptible d’occasionner des
blessures graves, voire mortelles. Faites alors immédiatement vérifier votre
véhicule par votre concessionnaire Toyota.

245
2-2. Bloc d’instrumentation et écran d’informations
2
Pendant la conduite
SIENNA_D (OM45466D)
Écran multifonctions∗
∗: Si le véhicule en est doté
L’écran multifonctions présente au conducteur diverses données
liées à la conduite, y compris la montre de bord et la température
extérieure actuelle. L’affichage varie en fonction des caractéristi-
ques du véhicule.
● Montre de bord ( →P. 249)
Indique l’heure et permet de la régler.
● Affichage de la température extérieure
Indique la température extérieure.
La température affichée peut aller de -40°F (-40°C) à 122°F (50°C).
●Affichage du climatiseur ( →P. 358)
S’affiche automatiquement lorsque le climatiseur est mis en marche.
● Moniteur de rétrovision ( →P. 301)
S’affiche automatiquement lorsque le sélecteur de vitesses est placé
en position R.
● Informations de croisière ( →P. 246)
Affiche l’autonomie, la consommation de carburant et d’autres rensei-
gnements relatifs au trajet.
● Affichage du système d’aide au stationnement (si le véhicule en
est doté) ( →P. 294)

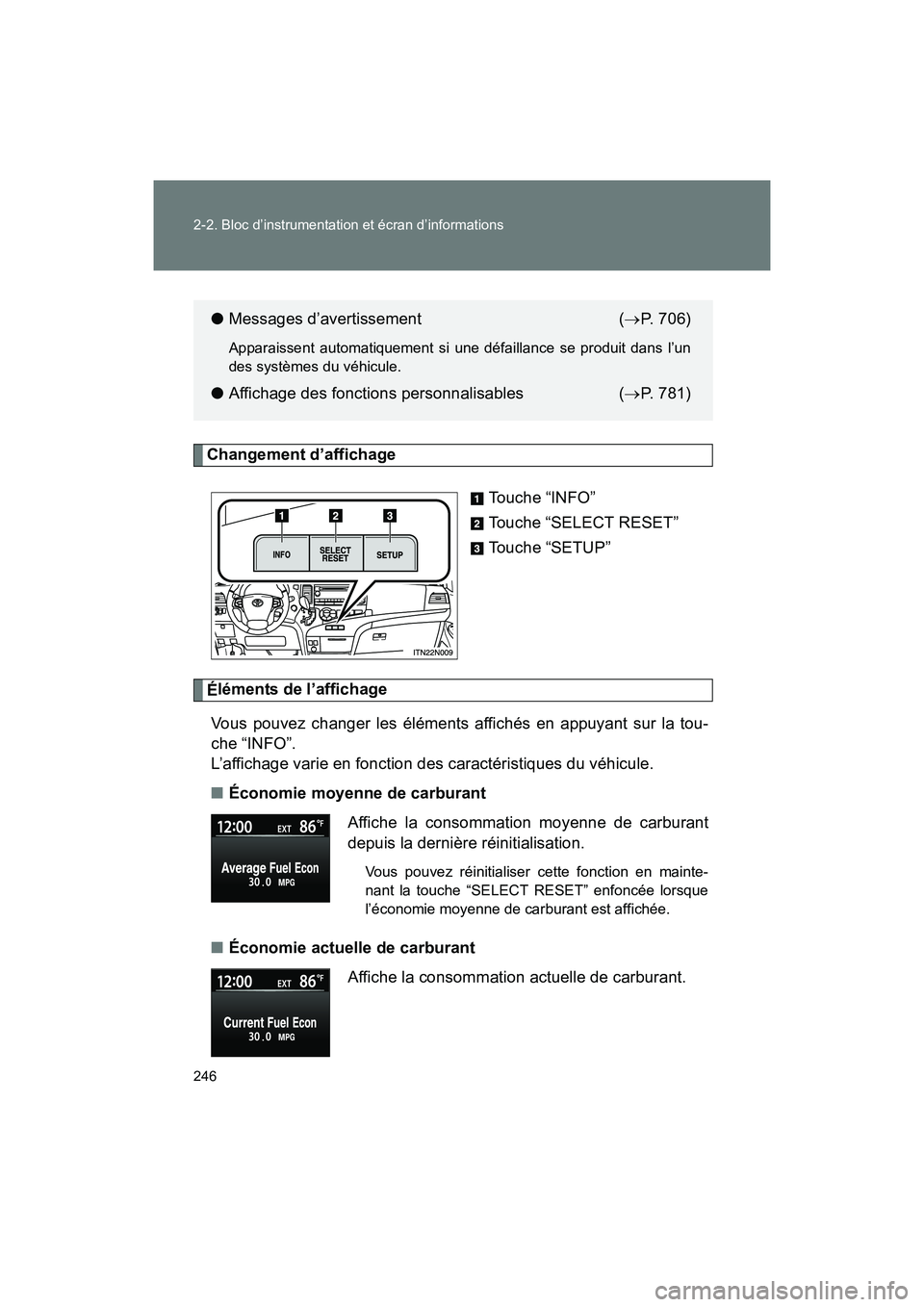

246 2-2. Bloc d’instrumentation et écran d’informations
SIENNA_D (OM45466D)
Changement d’affichageTouche “INFO”
Touche “SELECT RESET”
Touche “SETUP”
Éléments de l’affichage
Vous pouvez changer les éléments affichés en appuyant sur la tou-
che “INFO”.
L’affichage varie en fonction des caractéristiques du véhicule.
■ Économie moyenne de carburant
■ Économie actuelle de carburant
●Messages d’avertissement ( →P. 706)
Apparaissent automatiquement si une défaillance se produit dans l’un
des systèmes du véhicule.
● Affichage des fonctions personnalisables ( →P. 781)
Affiche la consommation moyenne de carburant
depuis la dernière réinitialisation.
Vous pouvez réinitialiser cette fonction en mainte-
nant la touche “SELECT RESET” enfoncée lorsque
l’économie moyenne de carburant est affichée.
Affiche la consommation actuelle de carburant.
