2022 TOYOTA RAV4 Manual de utilização (in Portuguese)

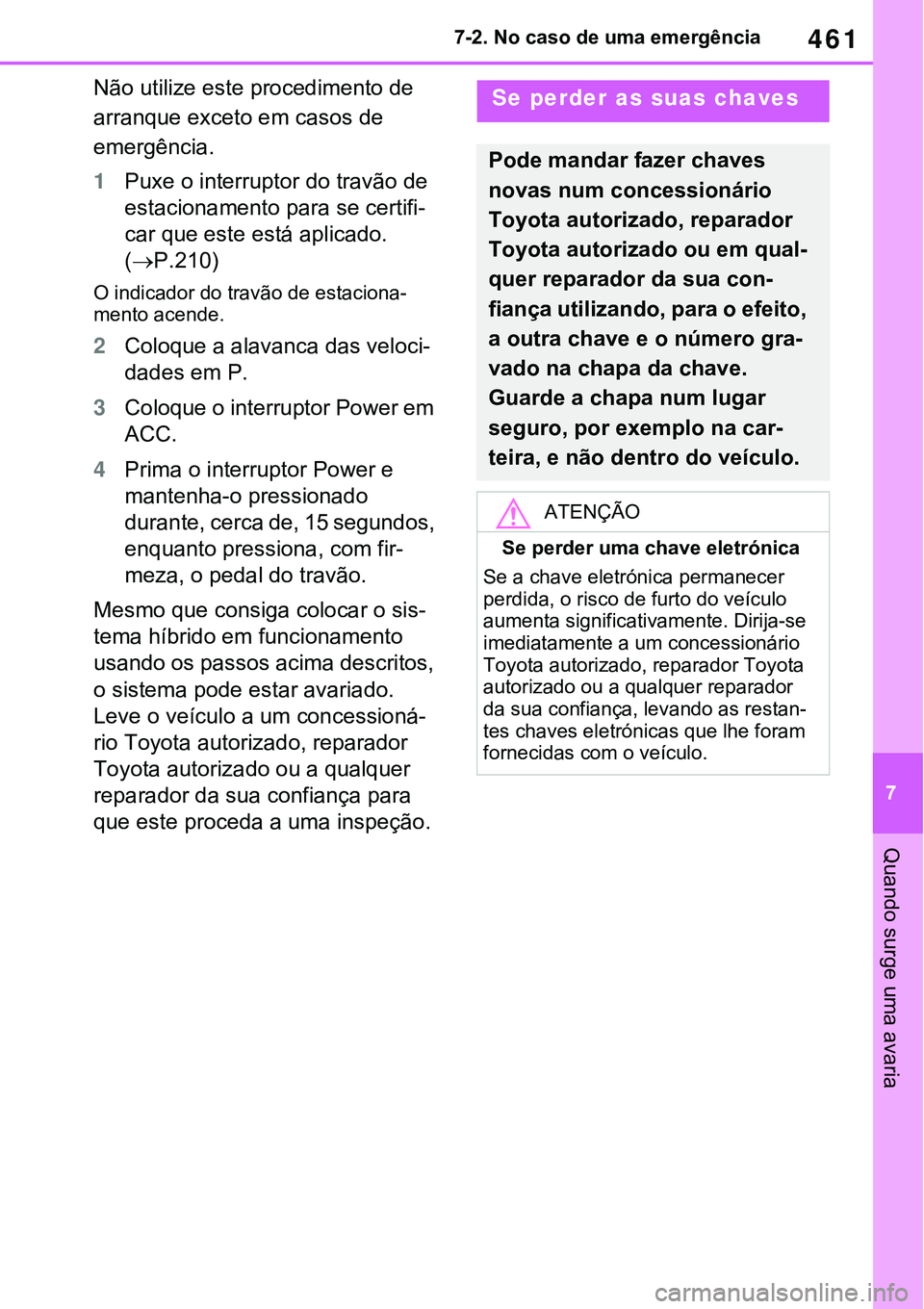

461
7 7-2. No caso de uma emergência
Quando surge uma avaria
Não utilize este procedimento de
arranque exceto em casos de
emergência.
1Puxe o interruptor do travão de
estacionamento para se certifi
-
car que este está aplicado.
(
P.210)
O indicador do travão de estaciona-
mento acende.
2Coloque a alavanca das veloci-
dades em P.
3Coloque o interruptor Power em
ACC.
4Prima o interruptor Power e
mantenha-o pressionado
durante, cerca de, 15 segundos,
enquanto pressiona, com fir
-
meza, o pedal do travão.
Mesmo que consiga colocar o sis-
tema híbrido em funcionamento
usando os passos acima descritos,
o sistema pode estar avariado.
Leve o veículo a um concessioná
-
rio Toyota autorizado, reparador
Toyota autorizado ou a qualquer
reparador da sua confiança para
que este proceda a uma inspeção.
Se perder as suas chaves
Pode mandar fazer chaves
novas num concessionário
Toyota autorizado, reparador
Toyota autorizado ou em qual
-
quer reparador da sua con-
fiança utilizando, para o efeito,
a outra chave e o número gra
-
vado na chapa da chave.
Guarde a chapa num lugar
seguro, por exemplo na car
-
teira, e não dentro do veículo.
ATENÇÃO
Se perder uma chave eletrónica
Se a chave eletrónica permanecer
perdida, o risco de furto do veículo
aumenta significativamente. Dirija-se
imediatamente a um concessionário
Toyota autorizado, reparador Toyota
autorizado ou a qualquer reparador
da sua confiança, levando as restan
-
tes chaves eletrónicas que lhe foram
fornecidas com o veículo.

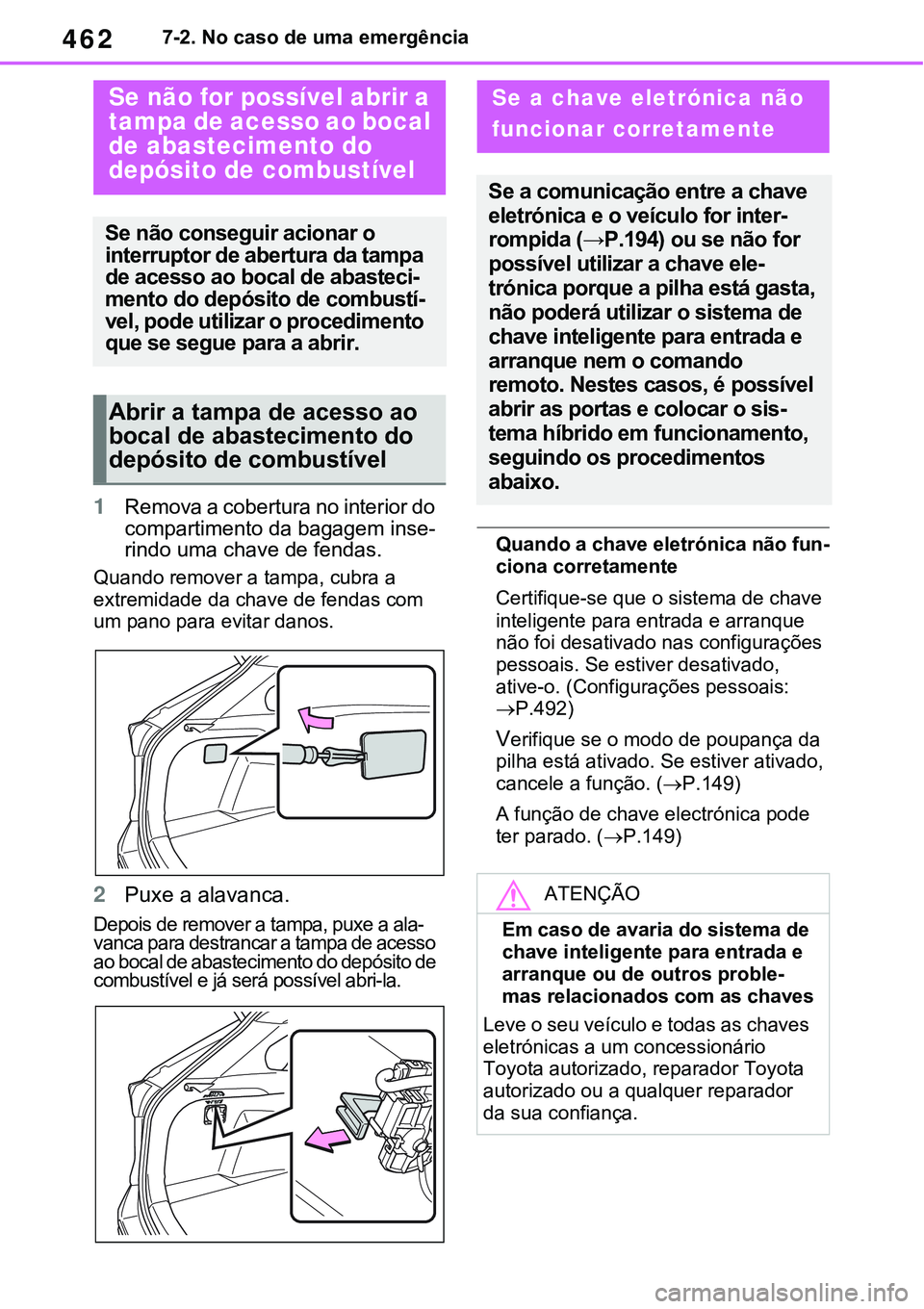

4627-2. No caso de uma emergência
1Remova a cobertura no interior do
compartimento da bagagem inse-rindo uma chave de fendas.
Quando remover a tampa, cubra a
extremidade da chave de fendas com
um pano para evitar danos.
2Puxe a alavanca.
Depois de remover a tampa, puxe a ala-vanca para destrancar a tampa de acesso
ao bocal de abastecimento do depósito de
combustível e já será possível abri-la.
Quando a chave eletrónica não fun-
ciona corretamente
Certifique-se que o sistema de chave
inteligente para entrada e arranque
não foi desativado nas configurações
pessoais. Se estiver desativado,
ative-o. (Configurações pessoais:

P.492)
Verifique se o modo de poupança da
pilha está ativado. Se estiver ativado,
cancele a função. (
P.149)
A função de chave electrónica pode
ter parado. (
P.149)
Se não for possível abrir a
tampa de acesso ao bocal
de abastecimento do
depósito de combustível
Se não conseguir acionar o
interruptor de abertura da tampa
de acesso ao bocal de abasteci
-
mento do depósito de combustí-
vel, pode utilizar o procedimento
que se segue para a abrir.
Abrir a tampa de acesso ao
bocal de abastecimento do
depósito de combustível
Se a chave eletrónica não
funcionar corretamente
Se a comunicação entre a chave
eletrónica e o veículo for inter
-
rompida (→P.194) ou se não for
possível utilizar a chave ele
-
trónica porque a pilha está gasta,
não poderá utilizar o sistema de
chave inteligente para entrada e
arranque nem o comando
remoto. Nestes casos, é possível
abrir as portas e colocar o sis
-
tema híbrido em funcionamento,
seguindo os procedimentos
abaixo.
ATENÇÃO
Em caso de avaria do sistema de
chave inteligente para entrada e
arranque ou de outros proble
-mas relacionados com as chaves
Leve o seu veículo e todas as chaves
eletrónicas a um concessionário
Toyota autorizado, reparador Toyota
autorizado ou a qualquer reparador
da sua confiança.

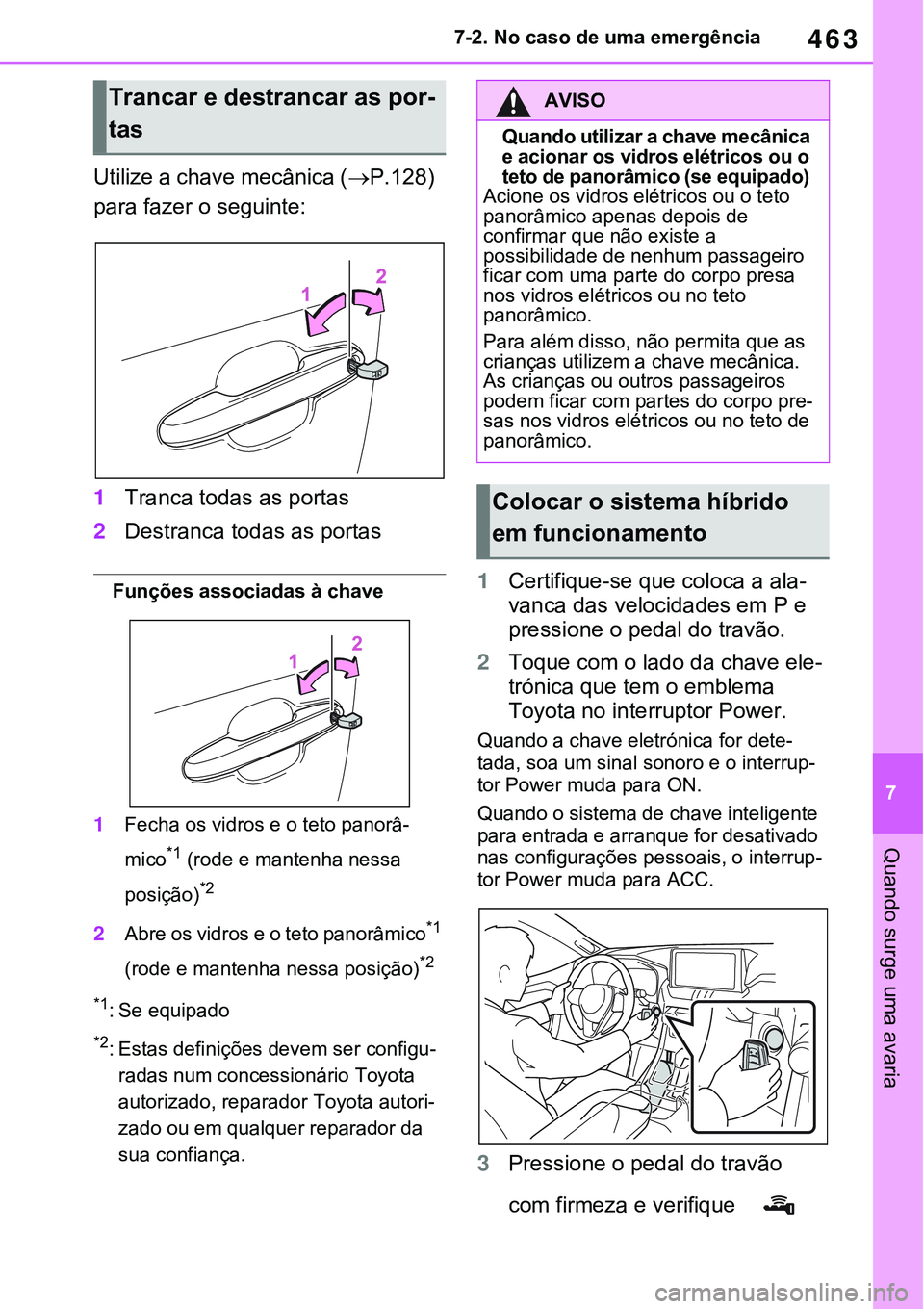

463
7 7-2. No caso de uma emergência
Quando surge uma avaria
Utilize a chave mecânica (P.128)
para fazer o seguinte:
1Tranca todas as portas
2Destranca todas as portas
Funções associadas à chave
1Fecha os vidros e o teto panorâ-
mico*1 (rode e mantenha nessa
posição)
*2
2Abre os vidros e o teto panorâmico*1
(rode e mantenha nessa posição)
*2
*1: Se equipado
*2: Estas definições devem ser configu-
radas num concessionário Toyota
autorizado, reparador Toyota autori
-
zado ou em qualquer reparador da
sua confiança.
1Certifique-se que coloca a ala-
vanca das velocidades em P e
pressione o pedal do travão.
2Toque com o lado da chave ele-
trónica que tem o emblema
Toyota no interruptor Power.
Quando a chave eletrónica for dete-
tada, soa um sinal sonoro e o interrup-tor Power muda para ON.
Quando o sistema de chave inteligente
para entrada e arranque for desativado
nas configurações pessoais, o interrup
-
tor Power muda para ACC.
3Pressione o pedal do travão
com firmeza e verifique

Trancar e destrancar as por-
tas
AVISO
Quando utilizar a chave mecânica
e acionar os vidros elétricos ou o
teto de panorâmico (se equipado)
Acione os vidros elétricos ou o teto
panorâmico apenas depois de
confirmar que não existe a
possibilidade de nenhum passageiro
ficar com uma parte do corpo presa
nos vidros elétricos ou no teto
panorâmico.
Para além disso, não permita que as
crianças utilizem a chave mecânica.
As crianças ou outros passageiros
podem ficar com partes do corpo pre
-sas nos vidros elétricos ou no teto de
panorâmico.
Colocar o sistema híbrido
em funcionamento

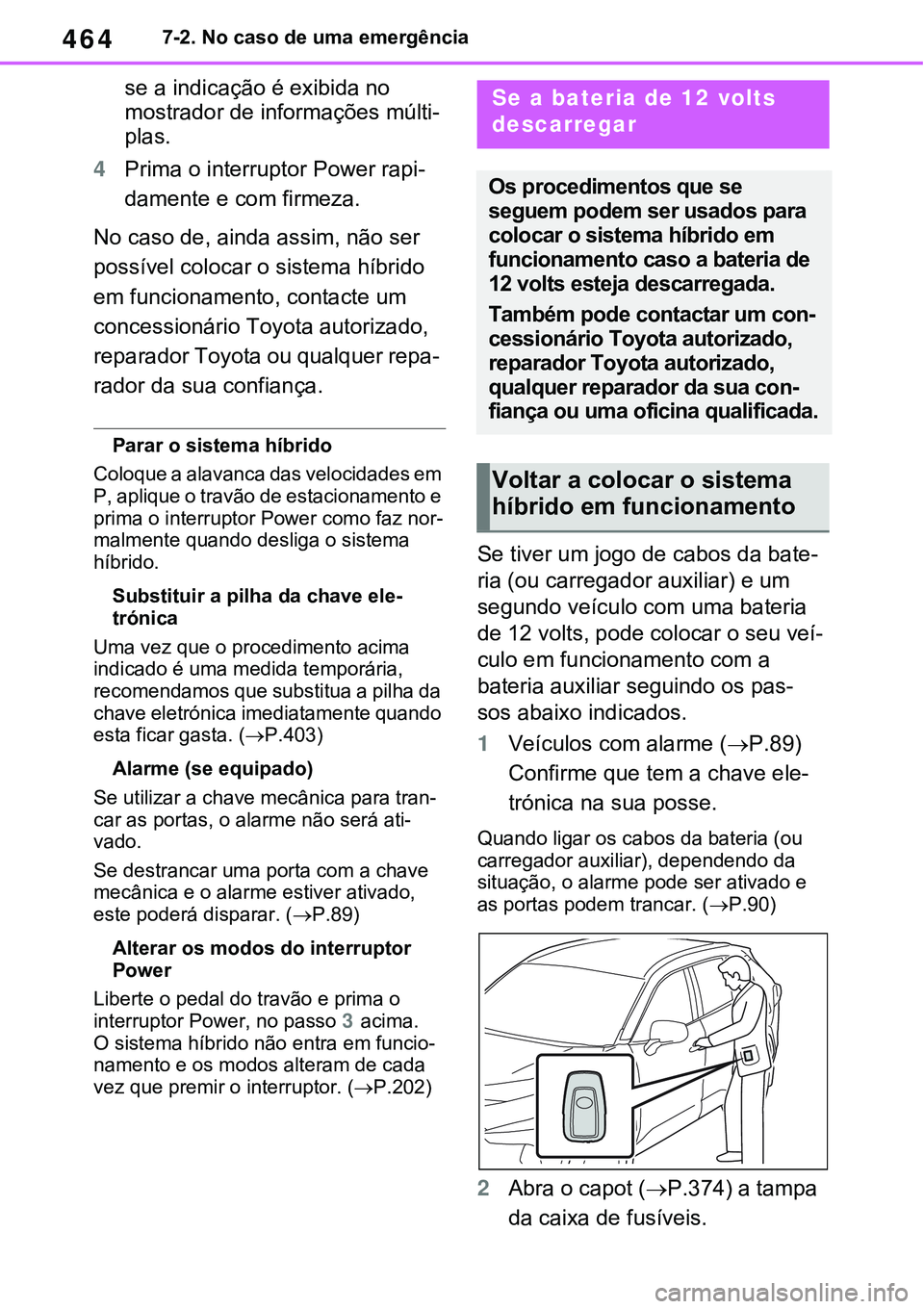

4647-2. No caso de uma emergência
se a indicação é exibida no
mostrador de informações múlti
-
plas.
4Prima o interruptor Power rapi-
damente e com firmeza.
No caso de, ainda assim, não ser
possível colocar o sistema híbrido
em funcionamento, contacte um
concessionário Toyota autorizado,
reparador Toyota ou qualquer repa
-
rador da sua confiança.
Parar o sistema híbrido
Coloque a alavanca das velocidades em
P, aplique o travão de estacionamento e
prima o interruptor Power como faz nor
-malmente quando desliga o sistema
híbrido.
Substituir a pilha da chave ele-
trónica
Uma vez que o procedimento acima
indicado é uma medida temporária,
recomendamos que substitua a pilha da
chave eletrónica imediatamente quando
esta ficar gasta. (
P.403)
Alarme (se equipado)
Se utilizar a chave mecânica para tran-
car as portas, o alarme não será ati-
vado.
Se destrancar uma porta com a chave
mecânica e o alarme estiver ativado,
este poderá disparar. (
P.89)
Alterar os modos do interruptor
Power
Liberte o pedal do travão e prima o
interruptor Power, no passo 3 acima.
O sistema híbrido não entra em funcio-
namento e os modos alteram de cada
vez que premir o interruptor. (P.202)
Se tiver um jogo de cabos da bate-
ria (ou carregador auxiliar) e um
segundo veículo com uma bateria
de 12 volts, pode colocar o seu veí
-
culo em funcionamento com a
bateria auxiliar seguindo os pas
-
sos abaixo indicados.
1Veículos com alarme (P.89)
Confirme que tem a chave ele-
trónica na sua posse.
Quando ligar os cabos da bateria (ou
carregador auxiliar), dependendo da
situação, o alarme pode ser ativado e
as portas podem trancar. (
P.90)
2Abra o capot (P.374) a tampa
da caixa de fusíveis.
Se a bateria de 12 volts
descarregar
Os procedimentos que se
seguem podem ser usados para
colocar o sistema híbrido em
funcionamento caso a bateria de
12 volts esteja descarregada.
Também pode contactar um con-
cessionário Toyota autorizado,
reparador Toyota autorizado,
qualquer reparador da sua con
-
fiança ou uma oficina qualificada.
Voltar a colocar o sistema
híbrido em funcionamento

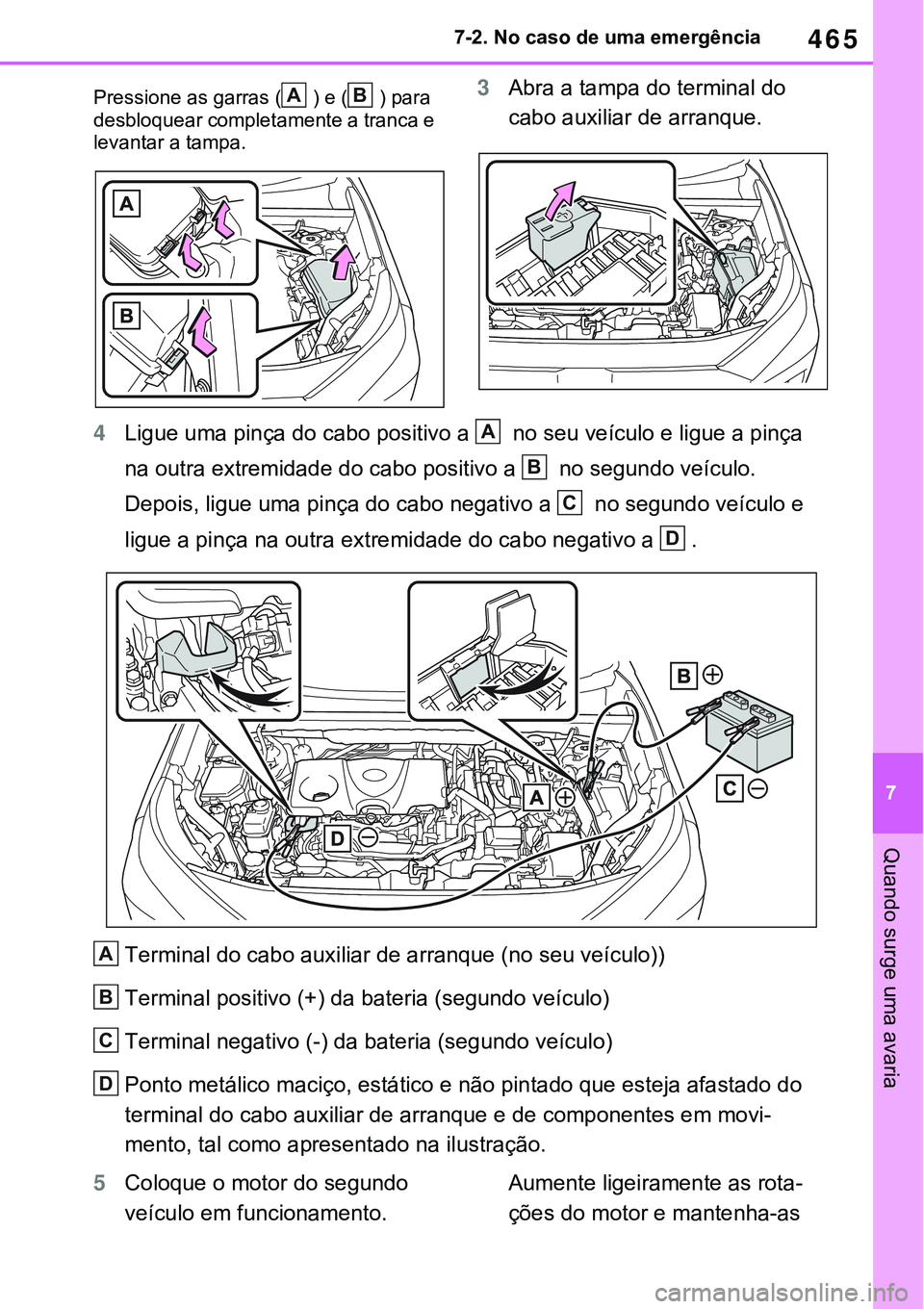

465
7 7-2. No caso de uma emergência
Quando surge uma avaria
Pressione as garras () e () para
desbloquear completamente a tranca e
levantar a tampa.
3Abra a tampa do terminal do
cabo auxiliar de arranque.
4Ligue uma pinça do cabo positivo a no seu veículo e ligue a pinça
na outra extremidade do cabo positivo a no segundo veículo.
Depois, ligue uma pinça do cabo negativo a no segundo veículo e
ligue a pinça na outra extremidade do cabo negativo a .
Terminal do cabo auxiliar de arranque (no seu veículo))
Terminal positivo (+) da bateria (segundo veículo)
Terminal negativo (-) da bateria (segundo veículo)
Ponto metálico maciço, estático e não pintado que esteja afastado do
terminal do cabo auxiliar de arranque e de componentes em movi-
mento, tal como apresentado na ilustração.
5Coloque o motor do segundo
veículo em funcionamento. Aumente ligeiramente as rota-
ções do motor e mantenha-as
AB
A
B
C
D
A
B
C
D

4667-2. No caso de uma emergência
nesse nível durante, cerca de, 5
minutos para recarregar a bate
-
ria de 12 volts do seu veículo.
6Abra e feche qualquer uma das
portas do seu veículo com o inter
-
ruptor Power na posição OFF.
7Mantenha as rotações do
segundo veículo e coloque o
sistema híbrido do seu veículo
em funcionamento, colocando o
interruptor Power no modo LIG.
8Certifique-se que o indicador
“READY” acende. Se o indica
-
dor não acender, contacte um
concessionário Toyota autori
-
zado, reparador Toyota autori-
zado ou qualquer reparador da
sua confiança.
9Assim que o sistema híbrido
entrar em funcionamento, remova
os cabos da bateria na ordem
inversa pela qual foram ligados.
10Feche a tampa dos terminais
exclusivos de arranque da bate
-
ria auxiliar e reinstale a tampa
da caixa de fusíveis e a tampa
da cobertura do motor.
Assim que o sistema híbrido entrar
em funcionamento, leve o seu veí
-
culo, o mais rapidamente possível, a
um concessionário Toyota autori
-
zado, reparador Toyota autorizado ou
a qualquer reparador da sua con
-
fiança para que este proceda a uma
inspeção.
Colocar o sistema híbrido em funcio-namento quando a bateria de 12
volts estiver descarregada
Não é possível colocar o sistema híbrido
em funcionamento por empurrão.
Para evitar a descarga da bateria
de 12 volts
Desligue os faróis e o sistema áudio
enquanto o sistema híbrido estiver
desligado.
Desligue todos os componentes elé-tricos desnecessários quando o veí-culo circular a baixa velocidade
durante um longo período de tempo,
tal como no trânsito congestionado.
Quando a bateria de 12 volts é
removida ou descarregada
A informação armazenada na ECU é
apagada.Quando a bateria de 12 volts descar-regar, leve o veículo a um concessio-nário Toyota autorizado, reparador
Toyota autorizado ou a qualquer repa-rador da sua confiança para que este
proceda a uma inspeção.
Alguns sistemas podem requerer ini-cialização. (P.500)
Quando remover os terminais da
bateria de 12 volts
Quando remover os terminais da bateria
de 12 volts, a informação armazenada
na ECU é apagada. Antes de remover
os terminais da bateria de 12 volts, con
-tacte um concessionário Toyota autori-zado, reparador Toyota autorizado ou
qualquer reparador da sua confiança.
Carregar a bateria de 12 volts
A eletricidade armazenada na bateria de
12 volts descarrega gradualmente mesmo
quando não utilizar o veículo, devido à
descarga natural e aos efeitos de drena
-gem de certos aparelhos elétricos. Se o
veículo ficar parado por um longo período
de tempo, a bateria de 12 volts pode des
-carregar e, mais tarde, será impossível
colocar o sistema em funcionamento. (A
bateria de 12 volts recarrega automatica
-mente enquanto o sistema híbrido estiver
em funcionamento.)
Quando recarregar ou substituir a
bateria de 12 volts
Em alguns casos pode não ser possível
destrancar as portas com o sistema de
chave inteligente para entrada e arran
-que quando a bateria de 12 volts estiver
descarregada. Utilize o comando
remoto ou a chave mecânica para tran
-

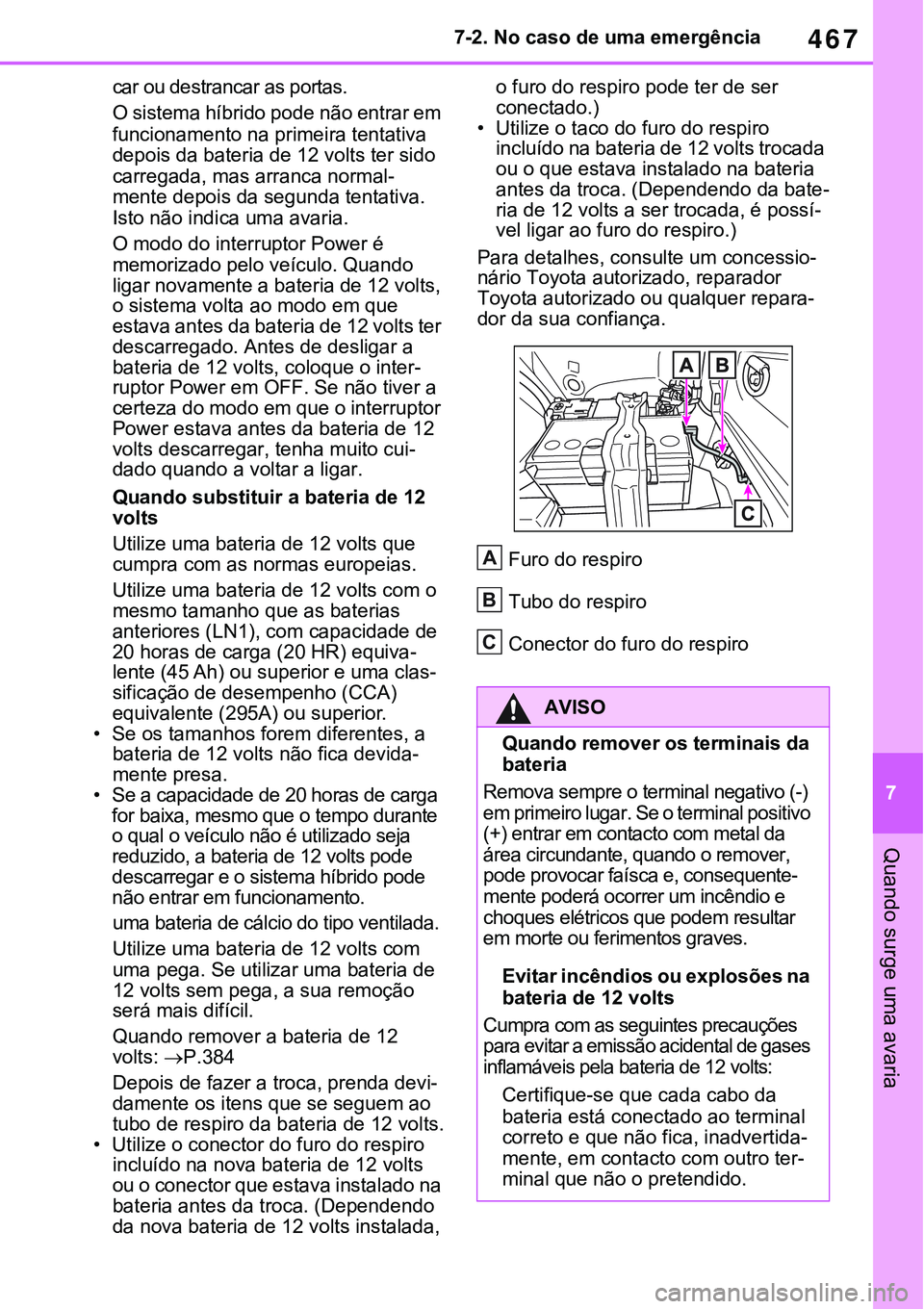

467
7 7-2. No caso de uma emergência
Quando surge uma avaria
car ou destrancar as portas.
O sistema híbrido pode não entrar em
funcionamento na primeira tentativa
depois da bateria de 12 volts ter sido
carregada, mas arranca normal
-mente depois da segunda tentativa.
Isto não indica uma avaria.
O modo do interruptor Power é
memorizado pelo veículo. Quando
ligar novamente a bateria de 12 volts,
o sistema volta ao modo em que
estava antes da bateria de 12 volts ter
descarregado. Antes de desligar a
bateria de 12 volts, coloque o inter
-ruptor Power em OFF. Se não tiver a
certeza do modo em que o interruptor
Power estava antes da bateria de 12
volts descarregar, tenha muito cui
-dado quando a voltar a ligar.
Quando substituir a bateria de 12
volts
Utilize uma bateria de 12 volts que
cumpra com as normas europeias.
Utilize uma bateria de 12 volts com o
mesmo tamanho que as baterias
anteriores (LN1), com capacidade de
20 horas de carga (20 HR) equiva
-lente (45 Ah) ou superior e uma clas-sificação de desempenho (CCA)
equivalente (295A) ou superior.
• Se os tamanhos forem diferentes, a
bateria de 12 volts não fica devida-mente presa.• Se a capacidade de 20 horas de carga
for baixa, mesmo que o tempo durante
o qual o veículo não é utilizado seja
reduzido, a bateria de 12 volts pode
descarregar e o sistema híbrido pode
não entrar em funcionamento.
uma bateria de cálcio do tipo ventilada.
Utilize uma bateria de 12 volts com
uma pega. Se utilizar uma bateria de
12 volts sem pega, a sua remoção
será mais difícil.
Quando remover a bateria de 12
volts: P.384
Depois de fazer a troca, prenda devi-damente os itens que se seguem ao
tubo de respiro da bateria de 12 volts.
• Utilize o conector do furo do respiro
incluído na nova bateria de 12 volts
ou o conector que estava instalado na
bateria antes da troca. (Dependendo
da nova bateria de 12 volts instalada, o furo do respiro pode ter de ser
conectado.)
• Utilize o taco do furo do respiro
incluído na bateria de 12 volts trocada
ou o que estava instalado na bateria
antes da troca. (Dependendo da bate
-ria de 12 volts a ser trocada, é possí-vel ligar ao furo do respiro.)
Para detalhes, consulte um concessio-nário Toyota autorizado, reparador
Toyota autorizado ou qualquer repara-dor da sua confiança.
Furo do respiro
Tubo do respiro
Conector do furo do respiro
AVISO
Quando remover os terminais da
bateria
Remova sempre o terminal negativo (-)
em primeiro lugar. Se o terminal positivo
(+) entrar em contacto com metal da
área circundante, quando o remover,
pode provocar faísca e, consequente
-mente poderá ocorrer um incêndio e
choques elétricos que podem resultar
em morte ou ferimentos graves.
Evitar incêndios ou explosões na
bateria de 12 volts
Cumpra com as seguintes precauções
para evitar a emissão acidental de gases
inflamáveis pela bateria de 12 volts:
Certifique-se que cada cabo da
bateria está conectado ao terminal
correto e que não fica, inadvertida
-mente, em contacto com outro ter-minal que não o pretendido.
A
B
C

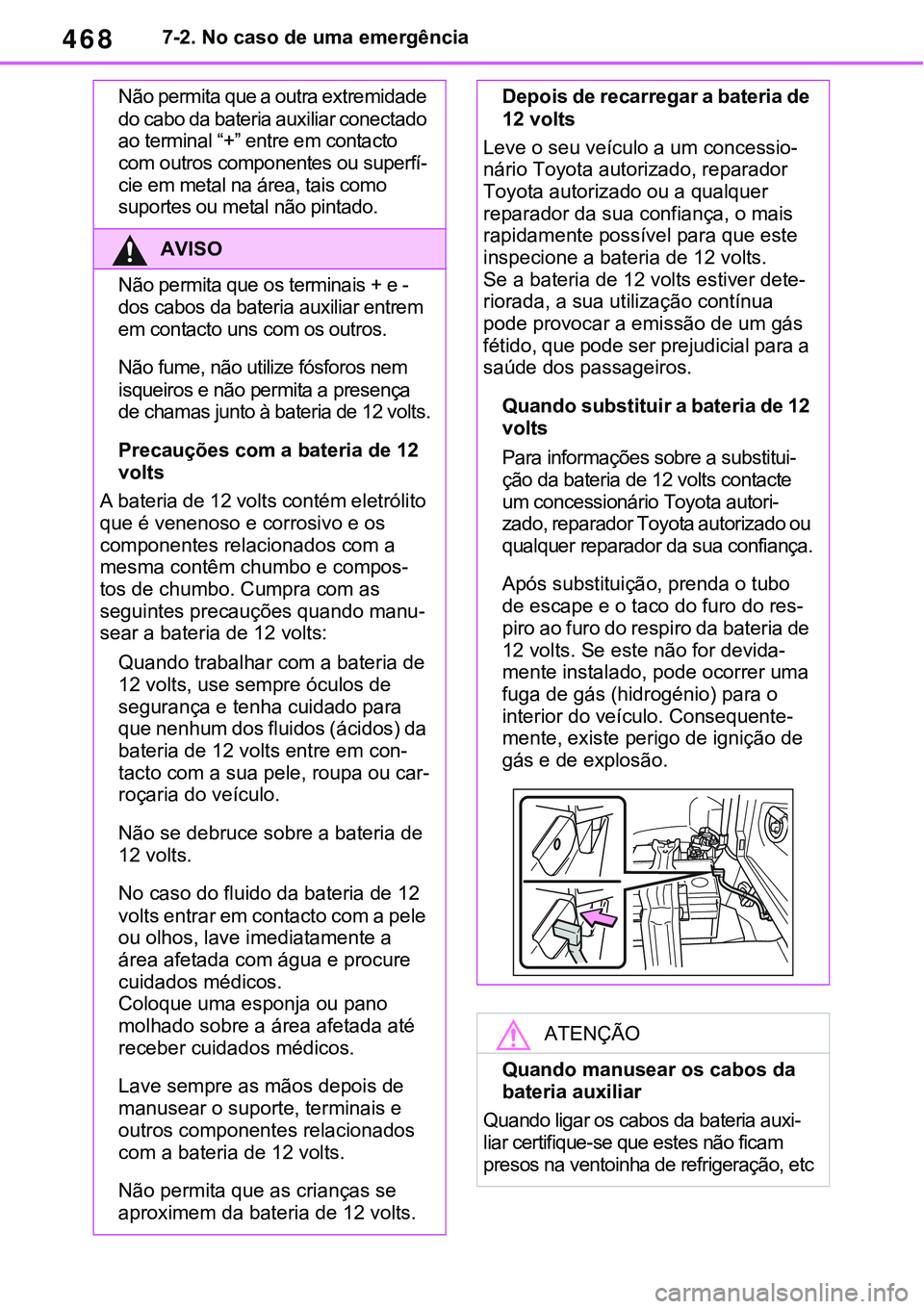

4687-2. No caso de uma emergência
Não permita que a outra extremidade
do cabo da bateria auxiliar conectado
ao terminal “+” entre em contacto
com outros componentes ou superfí
-
cie em metal na área, tais como
suportes ou metal não pintado.
AVISO
Não permita que os terminais + e -
dos cabos da bateria auxiliar entrem
em contacto uns com os outros.
Não fume, não utilize fósforos nem
isqueiros e não permita a presença
de chamas junto à bateria de 12 volts.
Precauções com a bateria de 12
volts
A bateria de 12 volts contém eletrólito
que é venenoso e corrosivo e os
componentes relacionados com a
mesma contêm chumbo e compos
-
tos de chumbo. Cumpra com as
seguintes precauções quando manu
-sear a bateria de 12 volts:
Quando trabalhar com a bateria de
12 volts, use sempre óculos de
segurança e tenha cuidado para
que nenhum dos fluidos (ácidos) da
bateria de 12 volts entre em con
-
tacto com a sua pele, roupa ou car-roçaria do veículo.
Não se debruce sobre a bateria de
12 volts.
No caso do fluido da bateria de 12
volts entrar em contacto com a pele
ou olhos, lave imediatamente a
área afetada com água e procure
cuidados médicos.

Coloque uma esponja ou pano
molhado sobre a área afetada até
receber cuidados médicos.
Lave sempre as mãos depois de
manusear o suporte, terminais e
outros componentes relacionados
com a bateria de 12 volts.
Não permita que as crianças se
aproximem da bateria de 12 volts.
Depois de recarregar a bateria de
12 volts
Leve o seu veículo a um concessio-
nário Toyota autorizado, reparador
Toyota autorizado ou a qualquer
reparador da sua confiança, o mais
rapidamente possível para que este
inspecione a bateria de 12 volts.
Se a bateria de 12 volts estiver dete-
riorada, a sua utilização contínua
pode provocar a emissão de um gás
fétido, que pode ser prejudicial para a
saúde dos passageiros.
Quando substituir a bateria de 12
volts
Para informações sobre a substitui-
ção da bateria de 12 volts contacte
um concessionário Toyota autori
-zado, reparador Toyota autorizado ou
qualquer reparador da sua confiança.
Após substituição, prenda o tubo
de escape e o taco do furo do res
-
piro ao furo do respiro da bateria de
12 volts. Se este não for devida
-mente instalado, pode ocorrer uma
fuga de gás (hidrogénio) para o
interior do veículo. Consequente
-mente, existe perigo de ignição de
gás e de explosão.
ATENÇÃO
Quando manusear os cabos da
bateria auxiliar
Quando ligar os cabos da bateria auxi-liar certifique-se que estes não ficam
presos na ventoinha de refrigeração, etc
