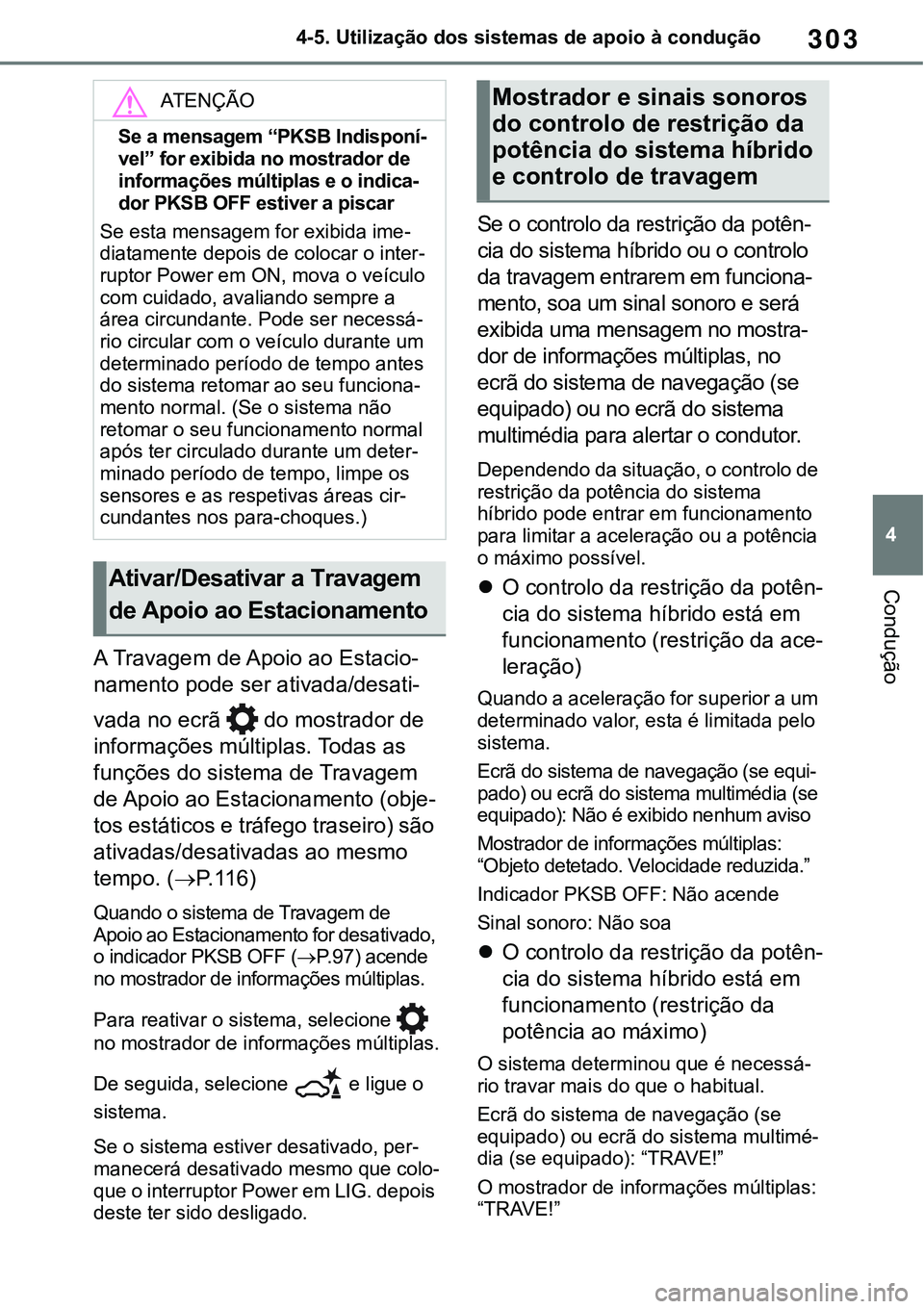

303
4 4-5. Utilização dos sistemas de apoio à condução
Condução
A Travagem de Apoio ao Estacio-
namento pode ser ativada/desati-
vada no ecrã do mostrador de
informações múltiplas. Todas as
funções do sistema de Travagem
de Apoio ao Estacionamento (obje
-
tos estáticos e tráfego traseiro) são
ativadas/desativadas ao mesmo
tempo. (
P. 1 1 6)
Quando o sistema de Travagem de
Apoio ao Estacionamento for desativado,
o indicador PKSB OFF (
P. 9 7) acende
no mostrador de informações múltiplas.
Para reativar o sistema, selecione
no mostrador de informações múltiplas.
De seguida, selecione e ligue o
sistema.
Se o sistema estiver desativado, per-
manecerá desativado mesmo que colo-
que o interruptor Power em LIG. depois
deste ter sido desligado.
Se o controlo da restrição da potên-
cia do sistema híbrido ou o controlo
da travagem entrarem em funciona
-
mento, soa um sinal sonoro e será
exibida uma mensagem no mostra
-
dor de informações múltiplas, no
ecrã do sistema de navegação (se
equipado) ou no ecrã do sistema
multimédia para alertar o condutor.
Dependendo da situação, o controlo de
restrição da potência do sistema
híbrido pode entrar em funcionamento
para limitar a aceleração ou a potência
o máximo possível.
O controlo da restrição da potên-
cia do sistema híbrido está em
funcionamento (restrição da ace
-
leração)
Quando a aceleração for superior a um
determinado valor, esta é limitada pelo
sistema.
Ecrã do sistema de navegação (se equi-
pado) ou ecrã do sistema multimédia (se
equipado): Não é exibido nenhum aviso
Mostrador de informações múltiplas:
“Objeto detetado. Velocidade reduzida.”
Indicador PKSB OFF: Não acende
Sinal sonoro: Não soa
O controlo da restrição da potên-
cia do sistema híbrido está em
funcionamento (restrição da
potência ao máximo)
O sistema determinou que é necessá-
rio travar mais do que o habitual.
Ecrã do sistema de navegação (se
equipado) ou ecrã do sistema multimé-
dia (se equipado): “TRAVE!”
O mostrador de informações múltiplas:
“TRAVE!”
ATENÇÃO
Se a mensagem “PKSB Indisponí-
vel” for exibida no mostrador de
informações múltiplas e o indica
-
dor PKSB OFF estiver a piscar
Se esta mensagem for exibida ime-
diatamente depois de colocar o inter-
ruptor Power em ON, mova o veículo
com cuidado, avaliando sempre a
área circundante. Pode ser necessá
-
rio circular com o veículo durante um
determinado período de tempo antes
do sistema retomar ao seu funciona
-
mento normal. (Se o sistema não
retomar o seu funcionamento normal
após ter circulado durante um deter
-
minado período de tempo, limpe os
sensores e as respetivas áreas cir
-cundantes nos para-choques.)
Ativar/Desativar a Travagem
de Apoio ao Estacionamento
Mostrador e sinais sonoros
do controlo de restrição da
potência do sistema híbrido
e controlo de travagem

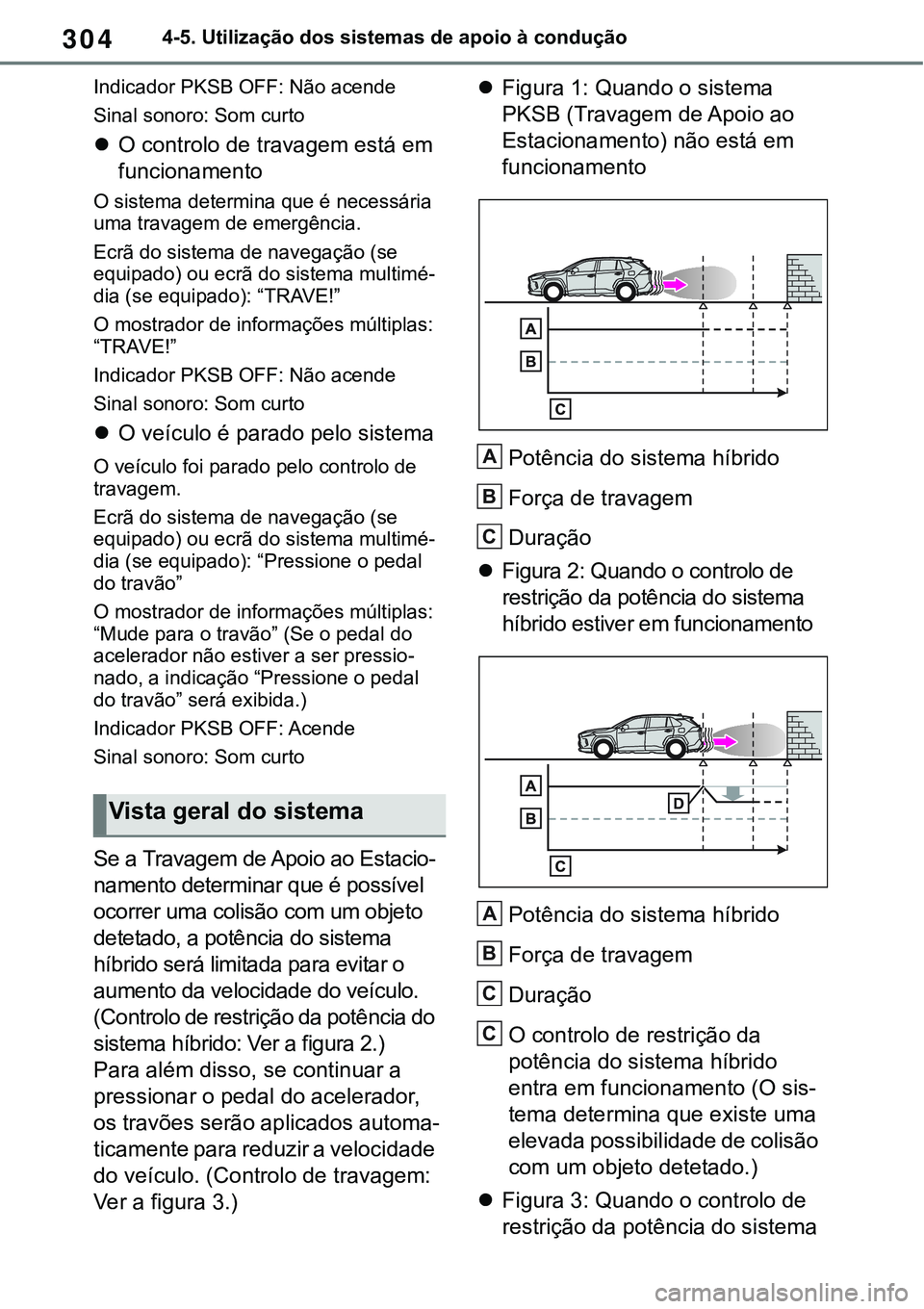

3044-5. Utilização dos sistemas de apoio à condução
Indicador PKSB OFF: Não acende
Sinal sonoro: Som curto
O controlo de travagem está em
funcionamento
O sistema determina que é necessária
uma travagem de emergência.
Ecrã do sistema de navegação (se
equipado) ou ecrã do sistema multimé
-dia (se equipado): “TRAVE!”
O mostrador de informações múltiplas:
“TRAVE!”
Indicador PKSB OFF: Não acende
Sinal sonoro: Som curto
O veículo é parado pelo sistema
O veículo foi parado pelo controlo de
travagem.
Ecrã do sistema de navegação (se
equipado) ou ecrã do sistema multimé
-
dia (se equipado): “Pressione o pedal
do travão”
O mostrador de informações múltiplas:
“Mude para o travão” (Se o pedal do
acelerador não estiver a ser pressio
-
nado, a indicação “Pressione o pedal
do travão” será exibida.)
Indicador PKSB OFF: Acende
Sinal sonoro: Som curto
Se a Travagem de Apoio ao Estacio-
namento determinar que é possível
ocorrer uma colisão com um objeto
detetado, a potência do sistema
híbrido será limitada para evitar o
aumento da velocidade do veículo.
(Controlo de restrição da potência do
sistema híbrido: Ver a figura 2.)

Para além disso, se continuar a
pressionar o pedal do acelerador,
os travões serão aplicados automa
-
ticamente para reduzir a velocidade
do veículo. (Controlo de travagem:
Ver a figura 3.)
Figura 1: Quando o sistema
PKSB (Travagem de Apoio ao
Estacionamento) não está em
funcionamento
Potência do sistema híbrido
Força de travagem
Duração
Figura 2: Quando o controlo de
restrição da potência do sistema
híbrido estiver em funcionamento
Potência do sistema híbrido
Força de travagem
Duração
O controlo de restrição da
potência do sistema híbrido
entra em funcionamento (O sis
-
tema determina que existe uma
elevada possibilidade de colisão
com um objeto detetado.)
Figura 3: Quando o controlo de
restrição da potência do sistema
Vista geral do sistema
A
B
C
A
B
C
C

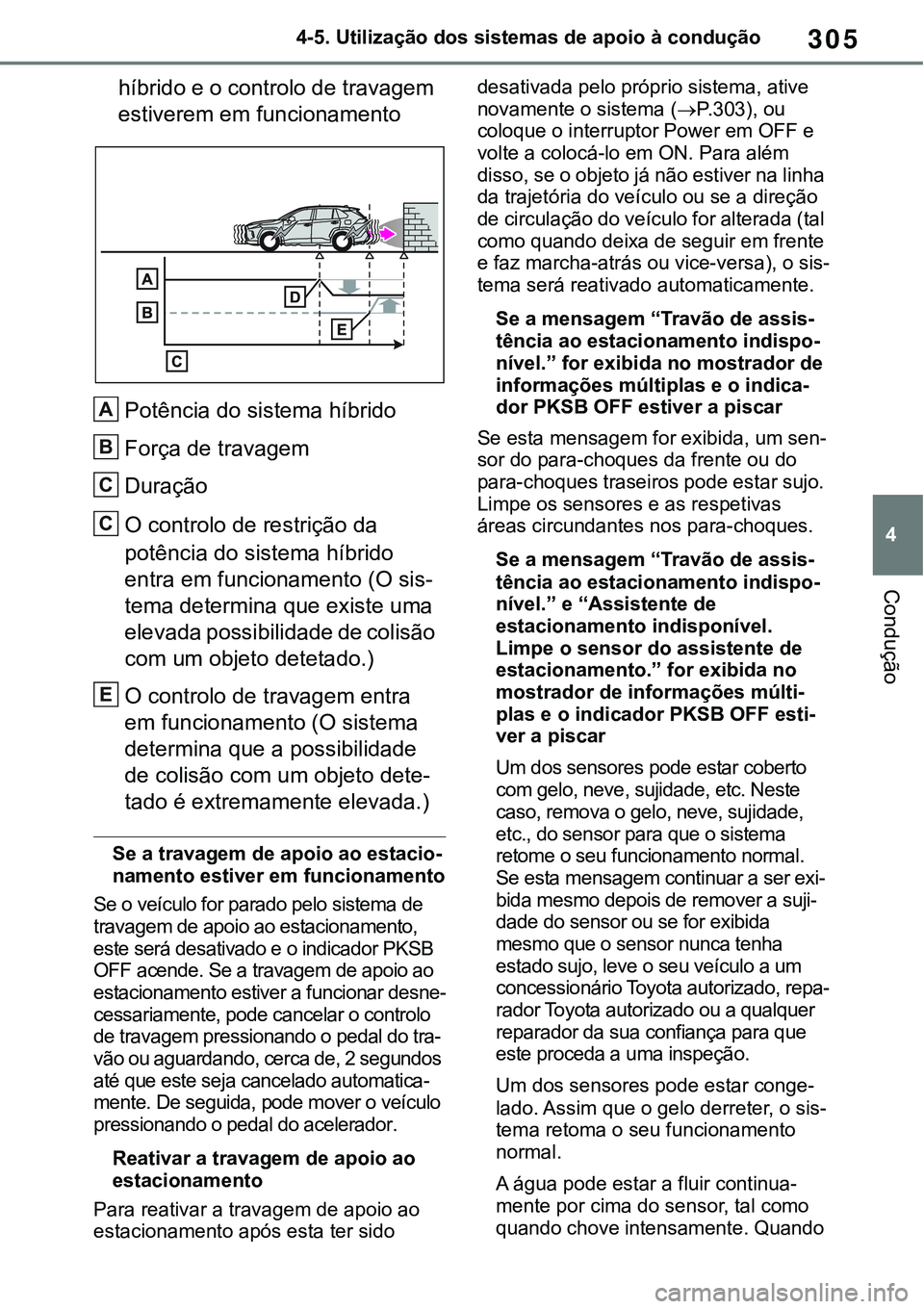

305
4 4-5. Utilização dos sistemas de apoio à condução
Condução
híbrido e o controlo de travagem
estiverem em funcionamento
Potência do sistema híbrido
Força de travagem
Duração
O controlo de restrição da
potência do sistema híbrido
entra em funcionamento (O sis
-
tema determina que existe uma
elevada possibilidade de colisão
com um objeto detetado.)
O controlo de travagem entra
em funcionamento (O sistema
determina que a possibilidade
de colisão com um objeto dete
-
tado é extremamente elevada.)
Se a travagem de apoio ao estacio-
namento estiver em funcionamento
Se o veículo for parado pelo sistema de
travagem de apoio ao estacionamento,
este será desativado e o indicador PKSB
OFF acende. Se a travagem de apoio ao
estacionamento estiver a funcionar desne
-
cessariamente, pode cancelar o controlo
de travagem pressionando o pedal do tra-
vão ou aguardando, cerca de, 2 segundos
até que este seja cancelado automatica
-mente. De seguida, pode mover o veículo
pressionando o pedal do acelerador.
Reativar a travagem de apoio ao
estacionamento
Para reativar a travagem de apoio ao
estacionamento após esta ter sido desativada pelo próprio sistema, ative
novamente o sistema (
P. 3 0 3), ou coloque o interruptor Power em OFF e
volte a colocá-lo em ON. Para além
disso, se o objeto já não estiver na linha
da trajetória do veículo ou se a direção
de circulação do veículo for alterada (tal
como quando deixa de seguir em frente
e faz marcha-atrás ou vice-versa), o sis
-
tema será reativado automaticamente.
Se a mensagem “Travão de assis-
tência ao estacionamento indispo-
nível.” for exibida no mostrador de
informações múltiplas e o indica-
dor PKSB OFF estiver a piscar
Se esta mensagem for exibida, um sen-
sor do para-choques da frente ou do
para-choques traseiros pode estar sujo.
Limpe os sensores e as respetivas
áreas circundantes nos para-choques.
Se a mensagem “Travão de assis-
tência ao estacionamento indispo-
nível.” e “Assistente de
estacionamento indisponível.
Limpe o sensor do assistente de
estacionamento.” for exibida no
mostrador de informações múlti
-
plas e o indicador PKSB OFF esti-
ver a piscar
Um dos sensores pode estar coberto
com gelo, neve, sujidade, etc. Neste
caso, remova o gelo, neve, sujidade,
etc., do sensor para que o sistema
retome o seu funcionamento normal.
Se esta mensagem continuar a ser exi
-bida mesmo depois de remover a suji-
dade do sensor ou se for exibida
mesmo que o sensor nunca tenha
estado sujo, leve o seu veículo a um
concessionário Toyota autorizado, repa
-
rador Toyota autorizado ou a qualquer
reparador da sua confiança para que
este proceda a uma inspeção.
Um dos sensores pode estar conge-
lado. Assim que o gelo derreter, o sis-tema retoma o seu funcionamento
normal.
A água pode estar a fluir continua-
mente por cima do sensor, tal como
quando chove intensamente. Quando
A
B
C
C
E

3064-5. Utilização dos sistemas de apoio à condução
o sistema determinar que esta situa-
ção é normal, o sistema retoma o seu
funcionamento normal.
Se desconectar e voltar a conectar
os terminais da bateria de 12 volts
O sistema tem de ser inicializado. Para
inicializar o sistema, circule com o veí
-culo em linha reta durante 5 segundos
ou mais a uma velocidade igual ou
superior a 35 km/h.

307
4 4-5. Utilização dos sistemas de apoio à condução
Condução
*: Se equipado
Esta função é ativada em situações tais como as que se seguem quando
um objeto for detetado na direção de circulação do veículo.
Quando circular a baixas velocidades e o pedal do travão não esti-
ver a ser pressionado ou for pressionado tardiamente
Função de Travagem de Apoio ao Estacionamento
(objetos estáticos)
*
Se os sensores detetarem um objeto estático, tal como um muro, na
direção de circulação do veículo e se o sistema determinar que
pode ocorrer uma colisão devido a um movimento súbito do veículo
para a frente por utilização inadvertida do pedal do acelerador, ou
se o veículo se mover numa direção não pretendida devido a uma
mudança de velocidade inadvertida e errada, ou quando estiver a
estacionar ou a circular a baixa velocidade, o sistema entra em fun
-
cionamento para diminuir o impacto com o objeto estático detetado
e reduzir os danos daí resultantes.
Exemplos da função

3084-5. Utilização dos sistemas de apoio à condução
Quando pressionar demasiado o pedal do acelerador
Quando o veículo se mover numa direção que não é a pretendida
devido ao engrenamento inadvertido de uma velocidade errada
P. 2 9 2
Tipos de sensores
AV I S O
Para garantir o bom funciona-mento do sistema
P.292
AV I S O
Se a função de travagem de apoio
ao estacionamento (objetos estáti-cos) for ativada desnecessaria-mente, tal como num cruzamento
com uma linha de caminho de ferro
P. 3 0 5
Quando lavar o veículo
P. 2 9 3

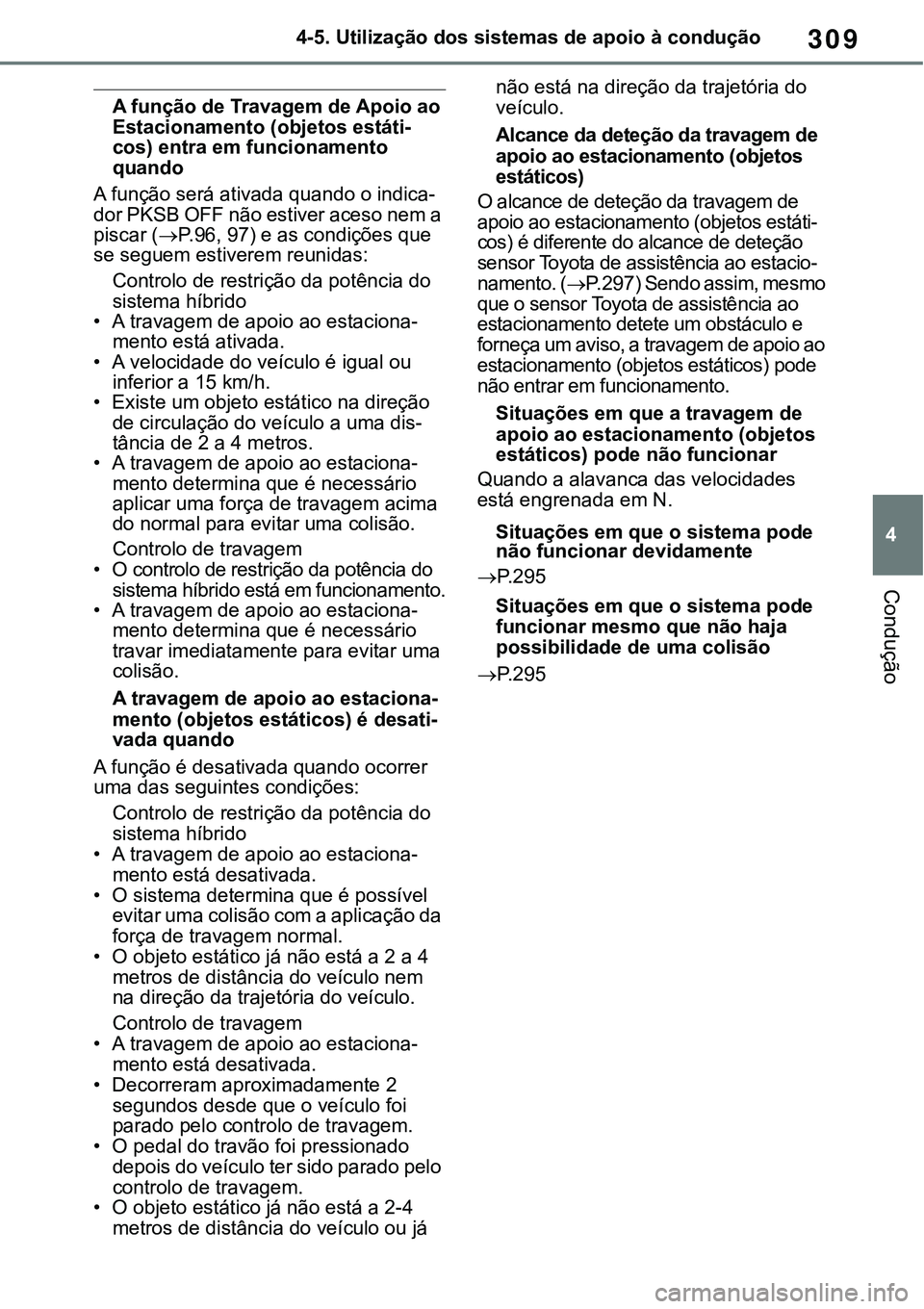

309
4 4-5. Utilização dos sistemas de apoio à condução
Condução
A função de Travagem de Apoio ao
Estacionamento (objetos estáti-cos) entra em funcionamento
quando
A função será ativada quando o indica-dor PKSB OFF não estiver aceso nem a
piscar (P. 9 6, 97) e as condições que se seguem estiverem reunidas:
Controlo de restrição da potência do
sistema híbrido
• A travagem de apoio ao estaciona-mento está ativada.• A velocidade do veículo é igual ou
inferior a 15 km/h.
• Existe um objeto estático na direção
de circulação do veículo a uma dis-tância de 2 a 4 metros.• A travagem de apoio ao estaciona-mento determina que é necessário
aplicar uma força de travagem acima
do normal para evitar uma colisão.
Controlo de travagem• O controlo de restrição da potência do
sistema híbrido está em funcionamento.
• A travagem de apoio ao estaciona-mento determina que é necessário
travar imediatamente para evitar uma
colisão.
A travagem de apoio ao estaciona-mento (objetos estáticos) é desati-vada quando
A função é desativada quando ocorrer
uma das seguintes condições:
Controlo de restrição da potência do
sistema híbrido
• A travagem de apoio ao estaciona-mento está desativada.• O sistema determina que é possível
evitar uma colisão com a aplicação da
força de travagem normal.
• O objeto estático já não está a 2 a 4
metros de distância do veículo nem
na direção da trajetória do veículo.
Controlo de travagem• A travagem de apoio ao estaciona-mento está desativada.• Decorreram aproximadamente 2
segundos desde que o veículo foi
parado pelo controlo de travagem.
• O pedal do travão foi pressionado
depois do veículo ter sido parado pelo
controlo de travagem.
• O objeto estático já não está a 2-4
metros de distância do veículo ou já não está na direção da trajetória do
veículo.
Alcance da deteção da travagem de
apoio ao estacionamento (objetos
estáticos)
O alcance de deteção da travagem de
apoio ao estacionamento (objetos estáti-cos) é diferente do alcance de deteção
sensor Toyota de assistência ao estacio-namento. (P. 2 9 7) Sendo assim, mesmo que o sensor Toyota de assistência ao
estacionamento detete um obstáculo e
forneça um aviso, a travagem de apoio ao
estacionamento (objetos estáticos) pode
não entrar em funcionamento.
Situações em que a travagem de
apoio ao estacionamento (objetos
estáticos) pode não funcionar
Quando a alavanca das velocidades
está engrenada em N.
Situações em que o sistema pode
não funcionar devidamente
P. 2 9 5
Situações em que o sistema pode
funcionar mesmo que não haja
possibilidade de uma colisão
P. 2 9 5

3104-5. Utilização dos sistemas de apoio à condução
*: Se equipado
Esta função é ativada em situações tais como as que se seguem quando
um veículo for detetado na direção de circulação do seu veículo.
Quando fizer marcha-atrás e um veículo se estiver a aproximar e o pedal
do travão não estiver ser pressionado ou for pressionado tardiamente
P. 2 8 4
A travagem de apoio ao estaciona-mento (tráfego traseiro) entra em
funcionamento quando
A função será ativada quando o indica-dor PKSB OFF não estiver aceso nem a
piscar (P. 9 6, 97) e as condições que se seguem estiverem reunidas:
Controlo de restrição da potência do
sistema híbrido
• A travagem de apoio ao estaciona-mento está ativada.• A velocidade do veículo é igual ou
Função de travagem de Apoio ao Estacionamento
(tráfego traseiro)
*
Se o sensor de radar traseiro detetar um veículo a aproximar-se
vindo da direita ou da esquerda da parte traseira do seu veículo e o
sistema determinar que existe uma elevada possibilidade de coli
-
são, esta função controla a travagem para reduzir a probabilidade
de impacto com o veículo que se aproxima.
Exemplos da função
Tipos de sensores
AV I S O
Para garantir o bom funciona-mento do sistema
P.284
