2022 TOYOTA RAV4 Manual de utilização (in Portuguese)

95
2 2-1. Agrupamento de instrumentos
Informação e indicadores do estado do veículos

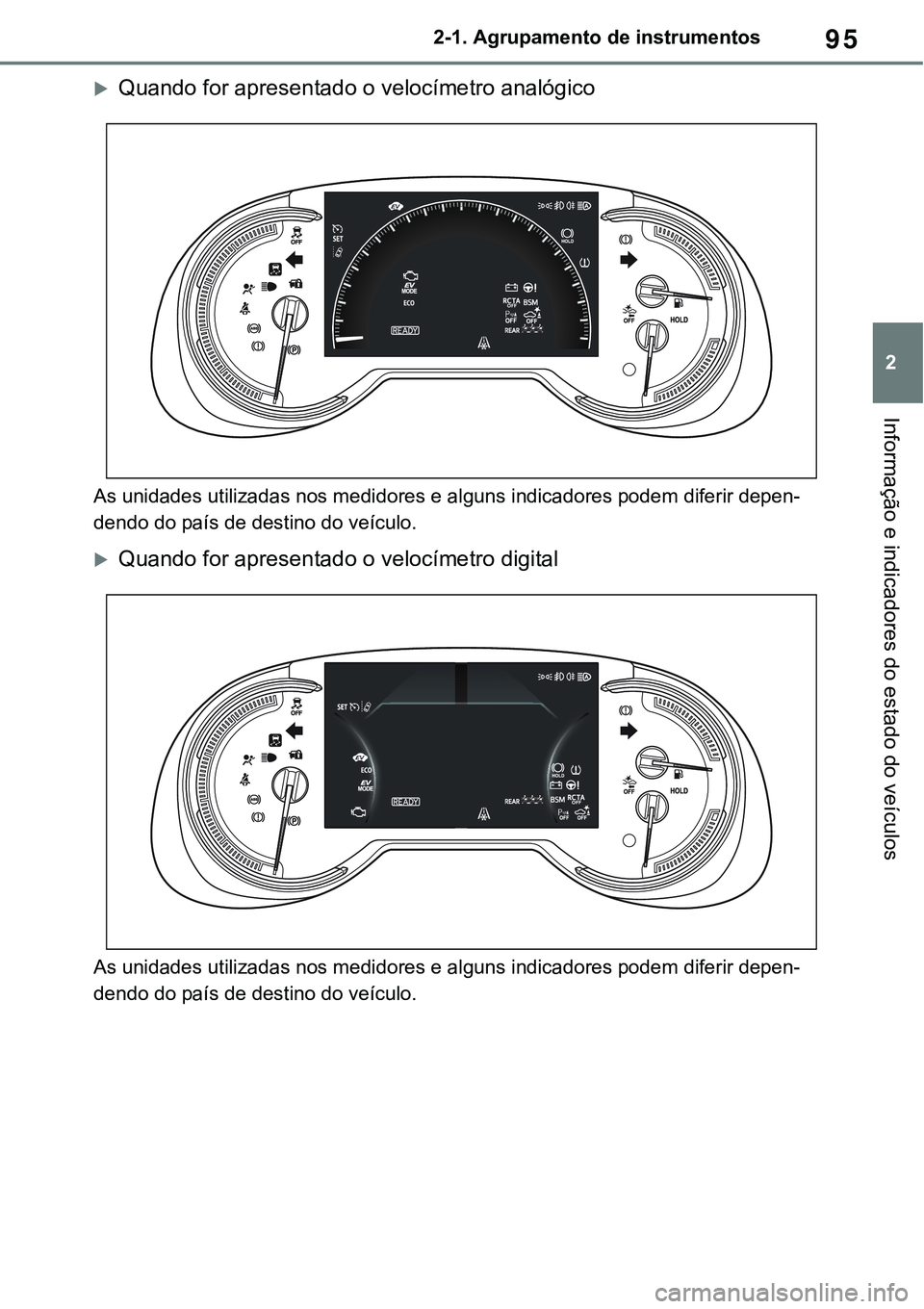

Quando for apresentado o velocímetro analógico
As unidades utilizadas nos medidores e alguns indicadores podem diferir depen-
dendo do país de destino do veículo.
Quando for apresentado o velocímetro digital
As unidades utilizadas nos medidores e alguns indicadores podem diferir depen-
dendo do país de destino do veículo.







962-1. Agrupamento de instrumentos
As luzes de aviso informam o con-
dutor sobre avarias nos sistemas
do veículo assinalados.
*1: Estas luzes acendem quando colocar
o interruptor Power em LIG. para indi-car que está a ser efetuada a verifica-ção a um sistema. As luzes apagam
depois de colocar o sistema híbrido
em funcionamento ou ao fim de
alguns segundos. Se as luzes não
acenderem ou não apagarem, poderá
existir uma avaria num sistema. Leve
o seu veículo a um concessionário
Toyota autorizado, reparador Toyota
autorizado ou a qualquer reparador da
Luzes de aviso
(Ver me lho)
Luz de aviso do sistema
de travagem*1 (P.427)
(Amarelo)
Luz de aviso do sistema
de travagem*1 (P.427)
Luz de aviso do sistema
de carga*1 (P.428)
Luz de aviso de tempera-tura elevada do líquido de
refrigeração*2 (P. 4 2 8)Luz de aviso de sobrea-
quecimento do sistema
híbrido*2 (P.428)Luz de aviso de pressão
baixa do óleo do motor*2
(P. 4 2 8)
Lâmpada indicadora de
avaria*1 (P.535)
Luz de aviso do SRS*1
(P. 4 2 9)
Luz de aviso do ABS*1
(P. 4 2 9)
(Vermelho
/amarelo)
Luz de aviso da direção
assistida elétrica*1
(P. 5 3 5)
(Pisca ou per-manece aceso)
Luz de aviso do PCS*1
(se equipado) (P.430)
(Laranja)
Indicador LTA (se equi-pado) (P.536)
(Pisca)
Indicador OFF do sen-
sor Toyota de assistência
ao estacionamento*3 (se
equipado) (P.431)
(Pisca)
Indicador PKSB OFF*1
(se equipado) (P. 4 3 1)
(Pisca)
Indicador RCTA OFF*1
(se equipado) (P. 4 3 2)
Indicador de derrapagem
(
P.538)
Luz de aviso de utiliza-
ção errada do pedal*2
(P.539)
(Pisca)
Indicador de travão esta-
cionário temporário acio-
nado*1 (P.433)
(Pisca)
Indicador do travão de
estacionamento (
P.433)
Luz de aviso do sistema
de aviso da pressão dos
pneus
*1 (se equipado)
(P.433)
Luz de aviso de nível
baixo de combustível
(
P.434)
Luz de aviso de cinto de
segurança do condutor e
do passageiro da frente
(
P.434)
Luz de aviso dos cintos
de segurança dos passa-geiros dos bancos trasei-ros (P. 5 4 1)

97
2 2-1. Agrupamento de instrumentos
Informação e indicadores do estado do veículos

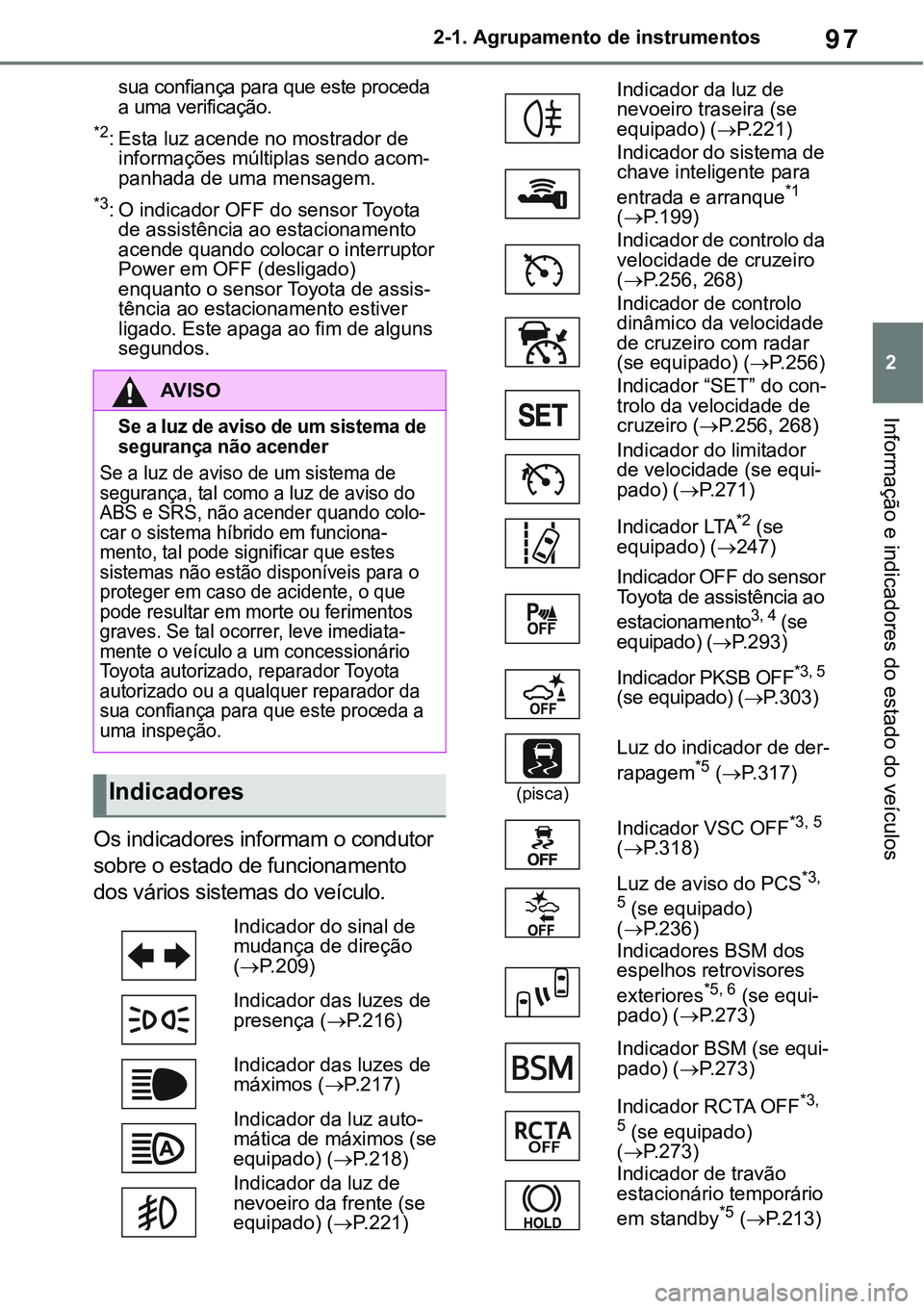

sua confiança para que este proceda
a uma verificação.
*2: Esta luz acende no mostrador de
informações múltiplas sendo acom-panhada de uma mensagem.
*3: O indicador OFF do sensor Toyota
de assistência ao estacionamento
acende quando colocar o interruptor
Power em OFF (desligado)
enquanto o sensor Toyota de assis
-tência ao estacionamento estiver
ligado. Este apaga ao fim de alguns
segundos.
Os indicadores informam o condutor
sobre o estado de funcionamento
dos vários sistemas do veículo.
AV I S O
Se a luz de aviso de um sistema de
segurança não acender
Se a luz de aviso de um sistema de
segurança, tal como a luz de aviso do
ABS e SRS, não acender quando colo
-car o sistema híbrido em funciona-mento, tal pode significar que estes
sistemas não estão disponíveis para o
proteger em caso de acidente, o que
pode resultar em morte ou ferimentos
graves. Se tal ocorrer, leve imediata
-mente o veículo a um concessionário
Toyota autorizado, reparador Toyota
autorizado ou a qualquer reparador da
sua confiança para que este proceda a
uma inspeção.
Indicadores
Indicador do sinal de
mudança de direção
(
P.209)
Indicador das luzes de
presença (P.216)
Indicador das luzes de
máximos (P.217)
Indicador da luz auto-mática de máximos (se
equipado) (P.218)
Indicador da luz de
nevoeiro da frente (se
equipado) (
P.221)
Indicador da luz de
nevoeiro traseira (se
equipado) (
P. 2 2 1)
Indicador do sistema de
chave inteligente para
entrada e arranque
*1
(P. 1 9 9)
Indicador de controlo da
velocidade de cruzeiro
(
P. 2 5 6, 268)
Indicador de controlo
dinâmico da velocidade
de cruzeiro com radar
(se equipado) (
P. 2 5 6)
Indicador “SET” do con-trolo da velocidade de
cruzeiro (P.256, 268)
Indicador do limitador
de velocidade (se equi-pado) (P. 2 7 1)
Indicador LTA*2 (se
equipado) (247)
Indicador OFF do sensor
Toyota de assistência ao
estacionamento
3, 4 (se
equipado) (P. 2 9 3)
Indicador PKSB OFF*3, 5
(se equipado) (P. 3 0 3)
(pisca)
Luz do indicador de der-
rapagem*5 (P. 3 1 7)
Indicador VSC OFF*3, 5
(P. 3 1 8)
Luz de aviso do PCS*3,
5
(se equipado)
(P. 2 3 6)
Indicadores BSM dos
espelhos retrovisores
exteriores
*5, 6 (se equi-pado) (P. 2 7 3)
Indicador BSM (se equi-pado) (P. 2 7 3)
Indicador RCTA OFF*3,
5
(se equipado)
(P. 2 7 3)
Indicador de travão
estacionário temporário
em standby
*5 (P.213)

982-1. Agrupamento de instrumentos

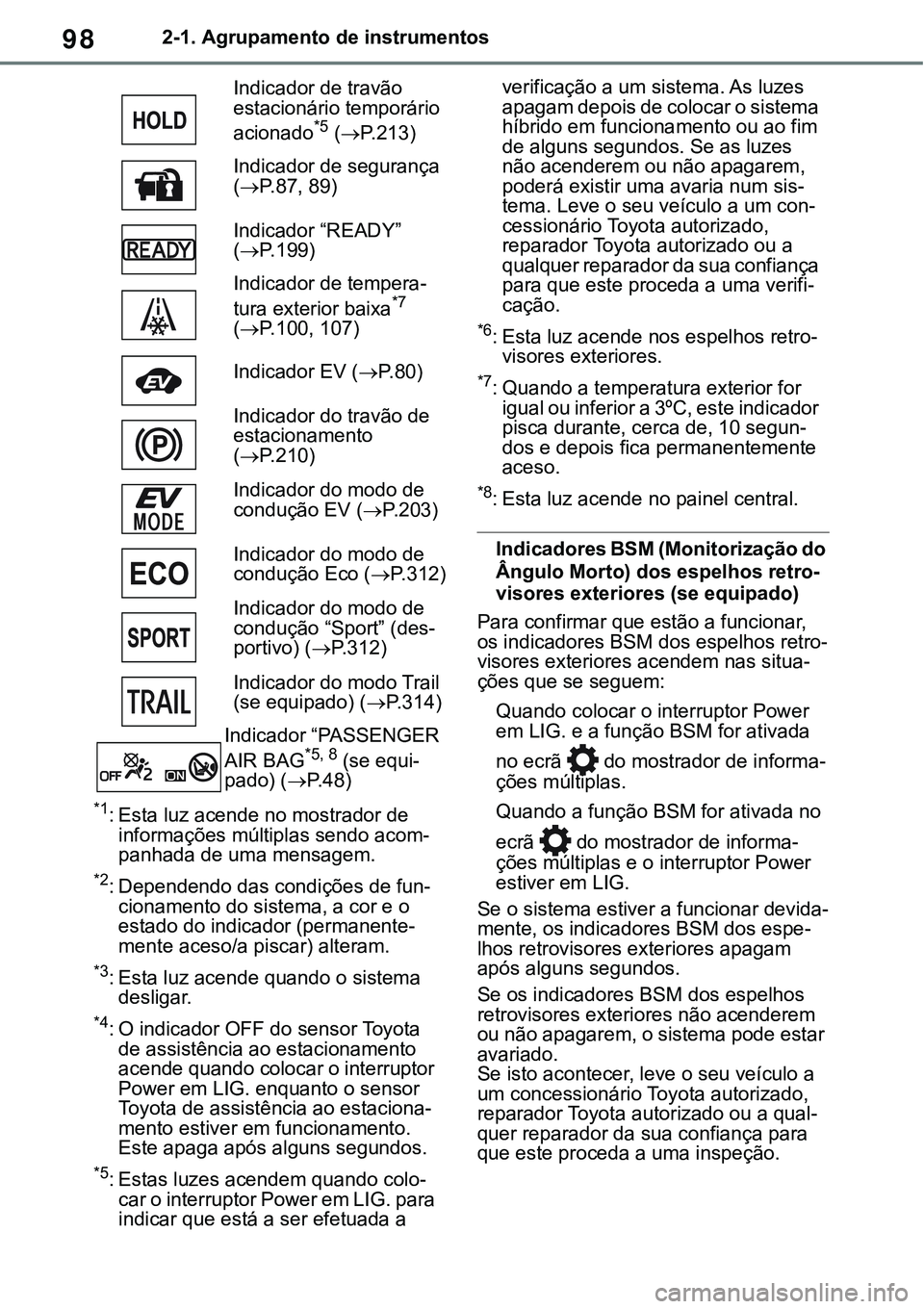

*1: Esta luz acende no mostrador de
informações múltiplas sendo acom-panhada de uma mensagem.
*2: Dependendo das condições de fun-cionamento do sistema, a cor e o
estado do indicador (permanente-mente aceso/a piscar) alteram.
*3: Esta luz acende quando o sistema
desligar.
*4: O indicador OFF do sensor Toyota
de assistência ao estacionamento
acende quando colocar o interruptor
Power em LIG. enquanto o sensor
Toyota de assistência ao estaciona
-mento estiver em funcionamento.
Este apaga após alguns segundos.
*5: Estas luzes acendem quando colo-car o interruptor Power em LIG. para
indicar que está a ser efetuada a verificação a um sistema. As luzes
apagam depois de colocar o sistema
híbrido em funcionamento ou ao fim
de alguns segundos. Se as luzes
não acenderem ou não apagarem,
poderá existir uma avaria num sis
-tema. Leve o seu veículo a um con-cessionário Toyota autorizado,
reparador Toyota autorizado ou a
qualquer reparador da sua confiança
para que este proceda a uma verifi
-cação.
*6: Esta luz acende nos espelhos retro-visores exteriores.
*7: Quando a temperatura exterior for
igual ou inferior a 3ºC, este indicador
pisca durante, cerca de, 10 segun
-dos e depois fica permanentemente
aceso.
*8: Esta luz acende no painel central.
Indicadores BSM (Monitorização do
Ângulo Morto) dos espelhos retro
-
visores exteriores (se equipado)
Para confirmar que estão a funcionar,
os indicadores BSM dos espelhos retro-visores exteriores acendem nas situa-ções que se seguem:
Quando colocar o interruptor Power
em LIG. e a função BSM for ativada
no ecrã
do mostrador de informa-ções múltiplas.
Quando a função BSM for ativada no
ecrã
do mostrador de informa-ções múltiplas e o interruptor Power
estiver em LIG.
Se o sistema estiver a funcionar devida-mente, os indicadores BSM dos espe-lhos retrovisores exteriores apagam
após alguns segundos.
Se os indicadores BSM dos espelhos
retrovisores exteriores não acenderem
ou não apagarem, o sistema pode estar
avariado.
Se isto acontecer, leve o seu veículo a
um concessionário Toyota autorizado,
reparador Toyota autorizado ou a qual
-quer reparador da sua confiança para
que este proceda a uma inspeção.
Indicador de travão
estacionário temporário
acionado
*5 (P.213)
Indicador de segurança
(P. 8 7, 89)
Indicador “READY”
(P.199)
Indicador de tempera-
tura exterior baixa*7
(P.100, 107)
Indicador EV (P. 8 0)
Indicador do travão de
estacionamento
(
P.210)
Indicador do modo de
condução EV (P. 2 0 3)
Indicador do modo de
condução Eco (P.312)
Indicador do modo de
condução “Sport” (des-portivo) (P.312)
Indicador do modo Trail
(se equipado) (P. 3 1 4)
Indicador “PASSENGER
AIR BAG*5, 8 (se equi-pado) (P. 4 8)

99
2 2-1. Agrupamento de instrumentos
Informação e indicadores do estado do veículos
As unidades utilizadas nos medidores e o mostrador podem diferir dependendo do
país de destino do veículo.
Indicador do Sistema Híbrido
Apresenta o Indicador do Sistema Híbrido. (P.100)
Temperatura exterior (P. 1 0 0)
Relógio (P. 1 0 2)
Mostrador de informações múltiplas
Apresenta ao condutor várias informações relacionadas com a condução. (P. 1 1 0)
Apresenta mensagens de aviso em caso de avaria. (P. 4 3 6)
Velocímetro
Apresenta a velocidade do veículo.
Indicador de combustível
Apresenta a quantidade remanescente de combustível no depósito.
Mostrador de controlo da luminosidade do conta-quilómetros, medidor
de distâncias e agrupamento de instrumentos
Conta-quilómetros:
Apresenta a distância total que o veículo percorreu.
Medidor de distâncias:

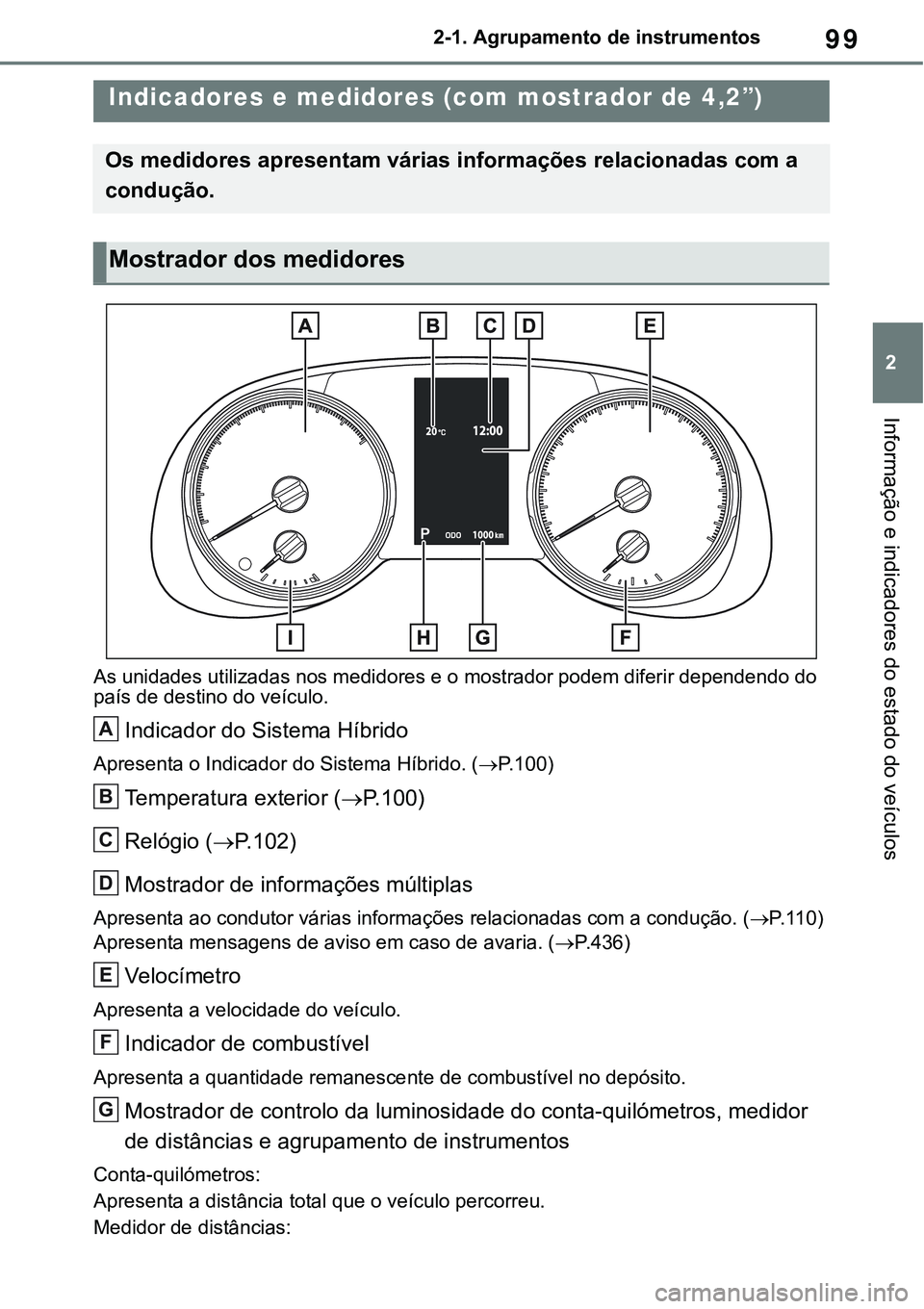

Indicadores e medidores (com mostrador de 4,2”)
Os medidores apresentam várias informações relacionadas com a
condução.
Mostrador dos medidores
A
B
C
D
E
F
G

1002-1. Agrupamento de instrumentos

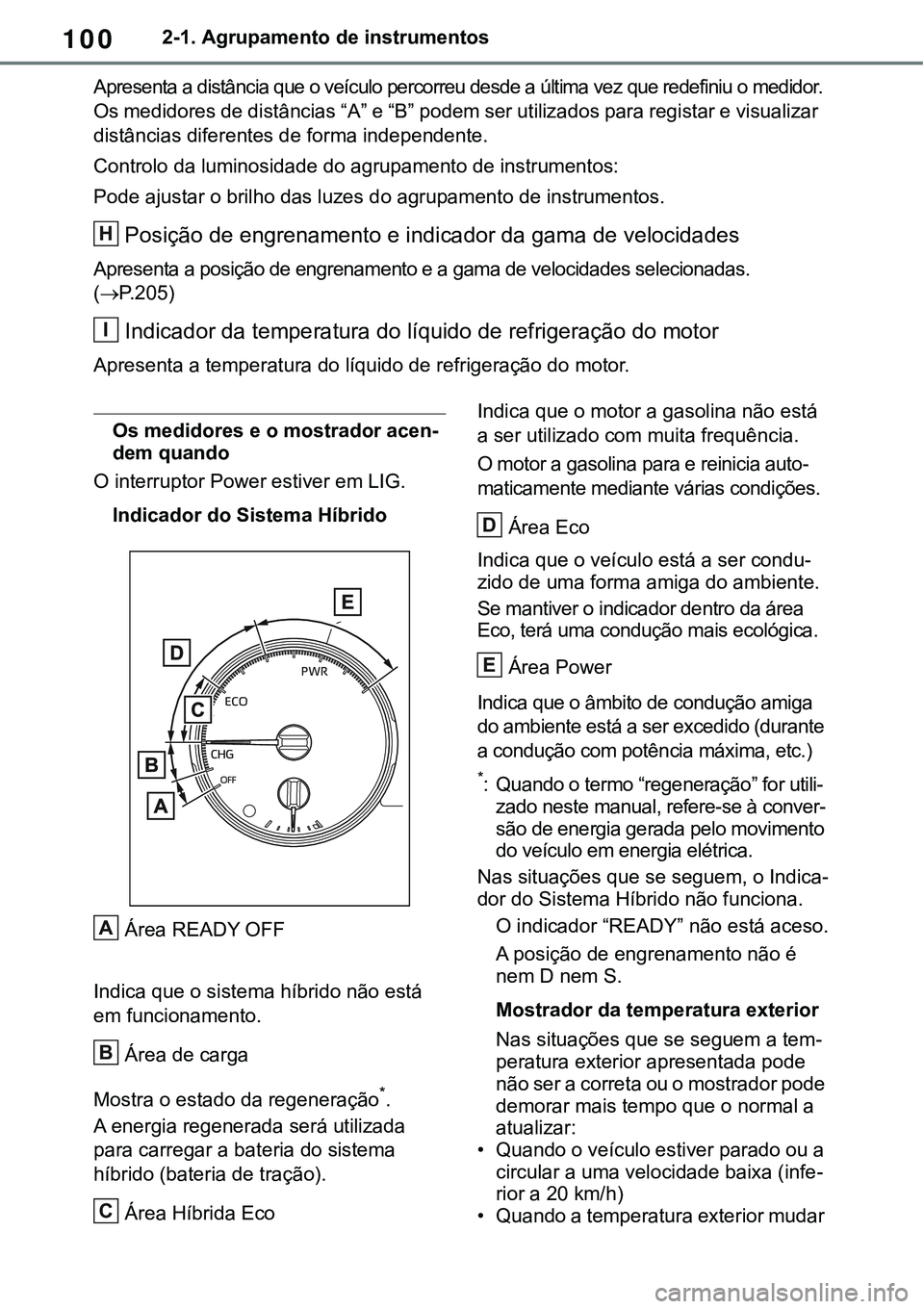

Apresenta a distância que o veículo percorreu desde a última vez que redefiniu o medidor.
Os medidores de distâncias “A” e “B” podem ser utilizados para registar e visualizar
distâncias diferentes de forma independente.
Controlo da luminosidade do agrupamento de instrumentos:
Pode ajustar o brilho das luzes do agrupamento de instrumentos.
Posição de engrenamento e indicador da gama de velocidades
Apresenta a posição de engrenamento e a gama de velocidades selecionadas.
(
P.205)
Indicador da temperatura do líquido de refrigeração do motor
Apresenta a temperatura do líquido de refrigeração do motor.
Os medidores e o mostrador acen-
dem quando
O interruptor Power estiver em LIG.
Indicador do Sistema Híbrido
Área READY OFF
Indica que o sistema híbrido não está
em funcionamento.
Área de carga
Mostra o estado da regeneração*.
A energia regenerada será utilizada
para carregar a bateria do sistema
híbrido (bateria de tração).
Área Híbrida Eco
Indica que o motor a gasolina não está
a ser utilizado com muita frequência.
O motor a gasolina para e reinicia auto-
maticamente mediante várias condições.
Área Eco
Indica que o veículo está a ser condu-zido de uma forma amiga do ambiente.
Se mantiver o indicador dentro da área
Eco, terá uma condução mais ecológica.
Área Power
Indica que o âmbito de condução amiga
do ambiente está a ser excedido (durante
a condução com potência máxima, etc.)
*: Quando o termo “regeneração” for utili-
zado neste manual, refere-se à conver-são de energia gerada pelo movimento
do veículo em energia elétrica.
Nas situações que se seguem, o Indica-
dor do Sistema Híbrido não funciona.
O indicador “READY” não está aceso.
A posição de engrenamento não é
nem D nem S.
Mostrador da temperatura exterior
Nas situações que se seguem a tem-
peratura exterior apresentada pode
não ser a correta ou o mostrador pode
demorar mais tempo que o normal a
atualizar:
• Quando o veículo estiver parado ou a
circular a uma velocidade baixa (infe-
rior a 20 km/h)
• Quando a temperatura exterior mudar
H
I
A
B
C
D
E

101
2 2-1. Agrupamento de instrumentos
Informação e indicadores do estado do veículos
rapidamente (à entrada/saída de uma
garagem, túnel, etc.)Se a indicação “--“, ou “E” for exibida,
o sistema pode estar avariado.

Leve o veículo a um concessionário
Toyota autorizado, reparador Toyota
autorizado ou a qualquer reparador
da sua confiança.
Apresenta a temperatura exterior den-
tro de um âmbito de -40ºC a 50ºC.
Quando a temperatura exterior for
igual ou inferior a 3ºC, o indicador
pisca durante, cerca de, 10 segundos
e depois permanece aceso
Mostrador de cristais líquidos
P. 1 1 1
AV I S O
O mostrador de informações a
baixas temperaturas
Aguarde um pouco até que o interior
do veículo aqueça antes de utilizar o
mostrador de cristais líquidos. Com
temperaturas extremamente baixas,
o monitor poderá responder lenta
-mente e as alterações de monitor
podem ser mais demoradas.
Por exemplo, existe um desfasamento
entre o engrenamento de uma veloci-dade pelo condutor e o momento em
que este é apresentado no mostrador.
Este desfasamento poderá levar o con
-dutor a engrenar novamente uma velo-cidade mais baixa, causando uma
rápida e excessiva travagem com o
motor. Consequentemente poderá
ocorrer um acidente, resultando em
morte ou ferimentos.
ATENÇÃO
Para evitar danos no motor e res-
petivos componentes
Se o indicador da temperatura do líquido
de refrigeração do motor estiver na zona
vermelha (H), o motor pode estar a
sobreaquecer. Neste caso, pare imedia
-
tamente o veículo num local seguro e
verifique o motor depois de este arrefe
-cer completamente. (P.469)

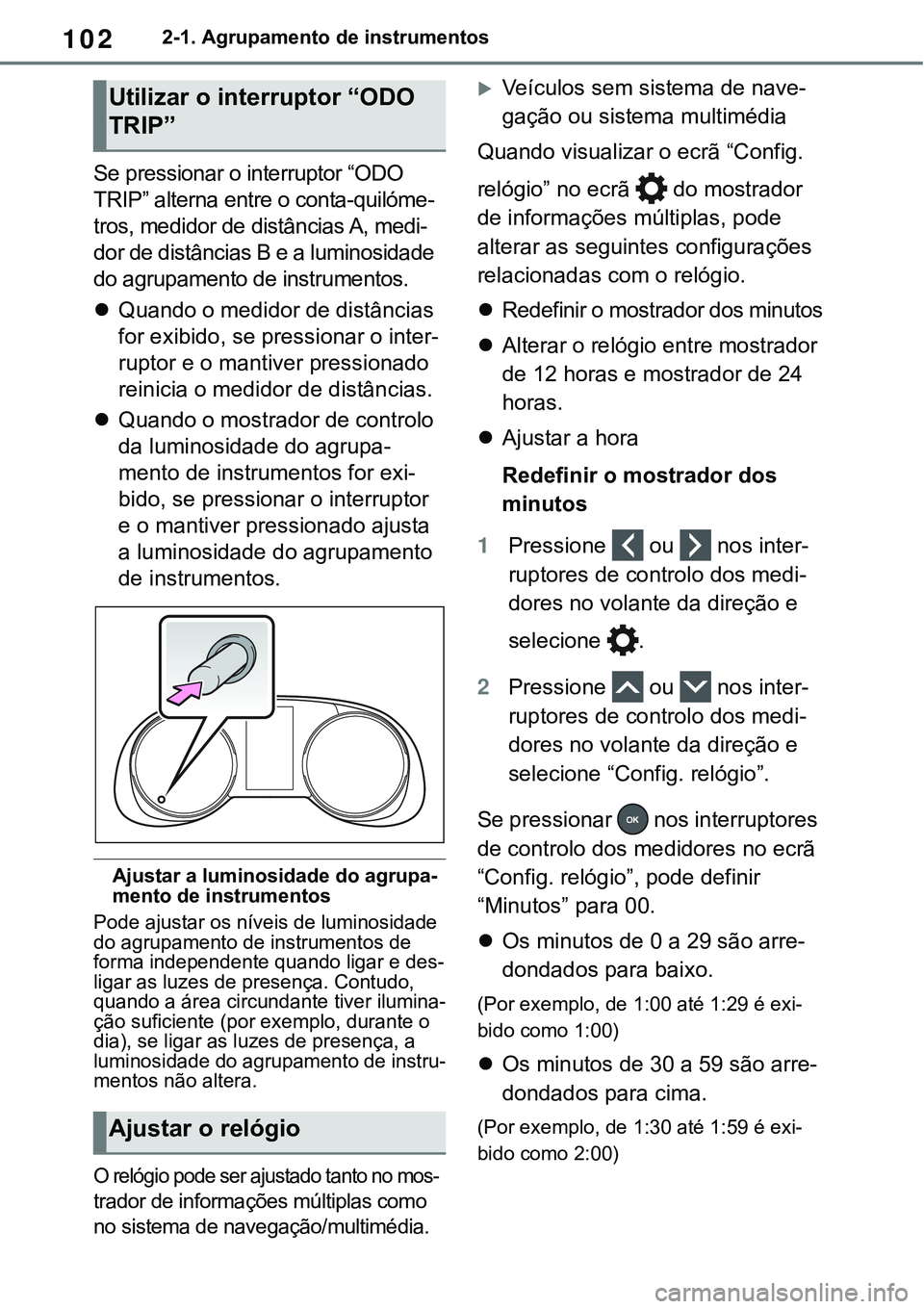

1022-1. Agrupamento de instrumentos
Se pressionar o interruptor “ODO
TRIP” alterna entre o conta-quilóme
-
tros, medidor de distâncias A, medi-
dor de distâncias B e a luminosidade
do agrupamento de instrumentos.
Quando o medidor de distâncias
for exibido, se pressionar o inter
-
ruptor e o mantiver pressionado
reinicia o medidor de distâncias.
Quando o mostrador de controlo
da luminosidade do agrupa
-
mento de instrumentos for exi-
bido, se pressionar o interruptor
e o mantiver pressionado ajusta
a luminosidade do agrupamento
de instrumentos.
Ajustar a luminosidade do agrupa-mento de instrumentos
Pode ajustar os níveis de luminosidade
do agrupamento de instrumentos de
forma independente quando ligar e des
-ligar as luzes de presença. Contudo,
quando a área circundante tiver ilumina-ção suficiente (por exemplo, durante o
dia), se ligar as luzes de presença, a
luminosidade do agrupamento de instru
-mentos não altera.
O relógio pode ser ajustado tanto no mos-
trador de informações múltiplas como
no sistema de navegação/multimédia.
Veículos sem sistema de nave-
gação ou sistema multimédia
Quando visualizar o ecrã “Config.
relógio” no ecrã
do mostrador
de informações múltiplas, pode
alterar as seguintes configurações
relacionadas com o relógio.
Redefinir o mostrador dos minutos
Alterar o relógio entre mostrador
de 12 horas e mostrador de 24
horas.
Ajustar a hora
Redefinir o mostrador dos
minutos
1Pressione ou nos inter-
ruptores de controlo dos medi-
dores no volante da direção e
selecione
.
2Pressione ou nos inter-
ruptores de controlo dos medi-
dores no volante da direção e
selecione “Config. relógio”.
Se pressionar nos interruptores
de controlo dos medidores no ecrã
“Config. relógio”, pode definir
“Minutos” para 00.
Os minutos de 0 a 29 são arre-
dondados para baixo.
(Por exemplo, de 1:00 até 1:29 é exi-
bido como 1:00)
Os minutos de 30 a 59 são arre-
dondados para cima.
(Por exemplo, de 1:30 até 1:59 é exi-
bido como 2:00)
Utilizar o interruptor “ODO
TRIP”
Ajustar o relógio
