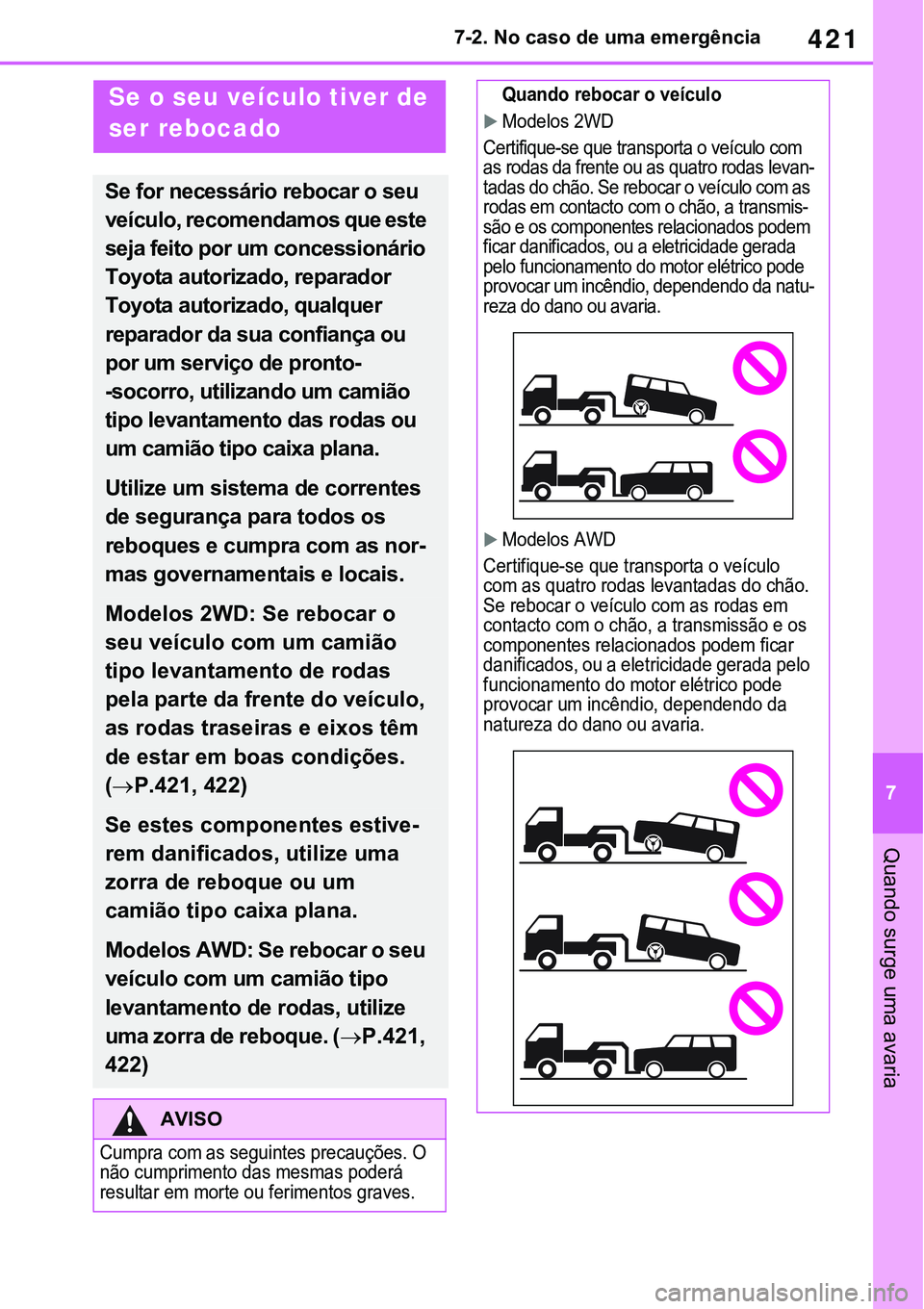

421
7 7-2. No caso de uma emergência
Quando surge uma avaria
7-2.Steps to take in an emergency
Se o seu veículo tiver de
ser rebocado
Se for necessário rebocar o seu
veículo, recomendamos que este
seja feito por um concessionário
Toyota autorizado, reparador
Toyota autorizado, qualquer
reparador da sua confiança ou
por um serviço de pronto-

-socorro, utilizando um camião
tipo levantamento das rodas ou
um camião tipo caixa plana.
Utilize um sistema de correntes
de segurança para todos os
reboques e cumpra com as nor
-
mas governamentais e locais.
Modelos 2WD: Se rebocar o
seu veículo com um camião
tipo levantamento de rodas
pela parte da frente do veículo,
as rodas traseiras e eixos têm
de estar em boas condições.
(
P.421, 422)
Se estes componentes estive-
rem danificados, utilize uma
zorra de reboque ou um
camião tipo caixa plana.
Modelos AWD: Se rebocar o seu
veículo com um camião tipo
levantamento de rodas, utilize
uma zorra de reboque. (
P.421,
422)
AVISO
Cumpra com as seguintes precauções. O
não cumprimento das mesmas poderá
resultar em morte ou ferimentos graves.
Quando rebocar o veículo
Modelos 2WD
Certifique-se que transporta o veículo com
as rodas da frente ou as quatro rodas levan-tadas do chão. Se rebocar o veículo com as
rodas em contacto com o chão, a transmis-são e os componentes relacionados podem
ficar danificados, ou a eletricidade gerada
pelo funcionamento do motor elétrico pode
provocar um incêndio, dependendo da natu
-reza do dano ou avaria.
Modelos AWD
Certifique-se que transporta o veículo
com as quatro rodas levantadas do chão.
Se rebocar o veículo com as rodas em
contacto com o chão, a transmissão e os
componentes relacionados podem ficar
danificados, ou a eletricidade gerada pelo
funcionamento do motor elétrico pode
provocar um incêndio, dependendo da
natureza do dano ou avaria.

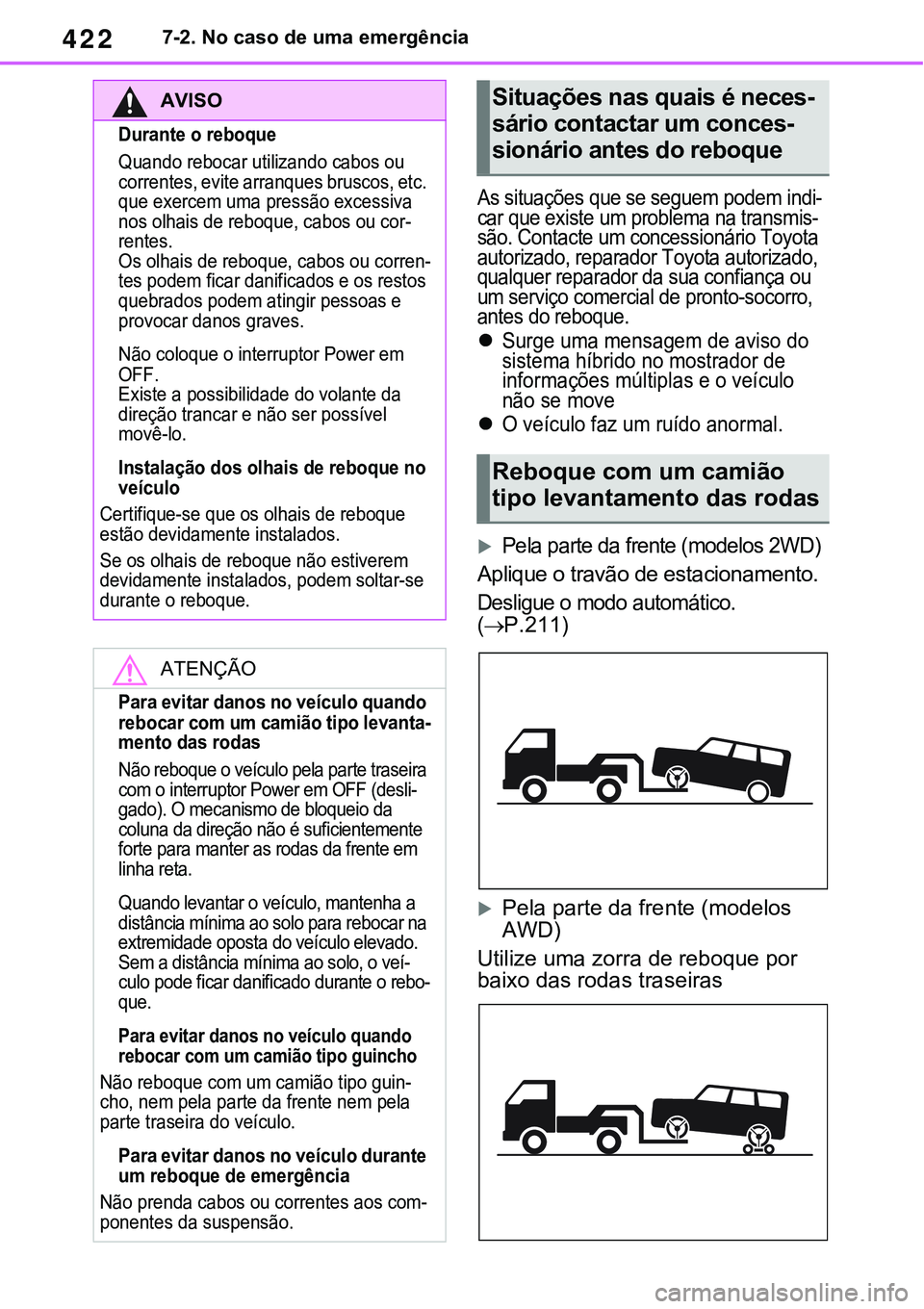

4227-2. No caso de uma emergência
As situações que se seguem podem indi-car que existe um problema na transmis-são. Contacte um concessionário Toyota
autorizado, reparador Toyota autorizado,
qualquer reparador da sua confiança ou
um serviço comercial de pronto-socorro,
antes do reboque.
Surge uma mensagem de aviso do
sistema híbrido no mostrador de
informações múltiplas e o veículo
não se move
O veículo faz um ruído anormal.
Pela parte da frente (modelos 2WD)
Aplique o travão de estacionamento.
Desligue o modo automático.
(
P.211)
Pela parte da frente (modelos
AWD)
Utilize uma zorra de reboque por
baixo das rodas traseiras
AVISO
Durante o reboque
Quando rebocar utilizando cabos ou
correntes, evite arranques bruscos, etc.
que exercem uma pressão excessiva
nos olhais de reboque, cabos ou cor
-rentes.Os olhais de reboque, cabos ou corren-tes podem ficar danificados e os restos
quebrados podem atingir pessoas e
provocar danos graves.
Não coloque o interruptor Power em
OFF. Existe a possibilidade do volante da
direção trancar e não ser possível
movê-lo.
Instalação dos olhais de reboque no
veículo
Certifique-se que os olhais de reboque
estão devidamente instalados.
Se os olhais de reboque não estiverem
devidamente instalados, podem soltar-se
durante o reboque.
ATENÇÃO
Para evitar danos no veículo quando
rebocar com um camião tipo levanta-mento das rodas
Não reboque o veículo pela parte traseira
com o interruptor Power em OFF (desli-gado). O mecanismo de bloqueio da
coluna da direção não é suficientemente
forte para manter as rodas da frente em
linha reta.
Quando levantar o veículo, mantenha a
distância mínima ao solo para rebocar na
extremidade oposta do veículo elevado.
Sem a distância mínima ao solo, o veí
-culo pode ficar danificado durante o rebo-que.
Para evitar danos no veículo quando
rebocar com um camião tipo guincho
Não reboque com um camião tipo guin-cho, nem pela parte da frente nem pela
parte traseira do veículo.
Para evitar danos no veículo durante
um reboque de emergência
Não prenda cabos ou correntes aos com-ponentes da suspensão.
Situações nas quais é neces-
sário contactar um conces-
sionário antes do reboque
Reboque com um camião
tipo levantamento das rodas

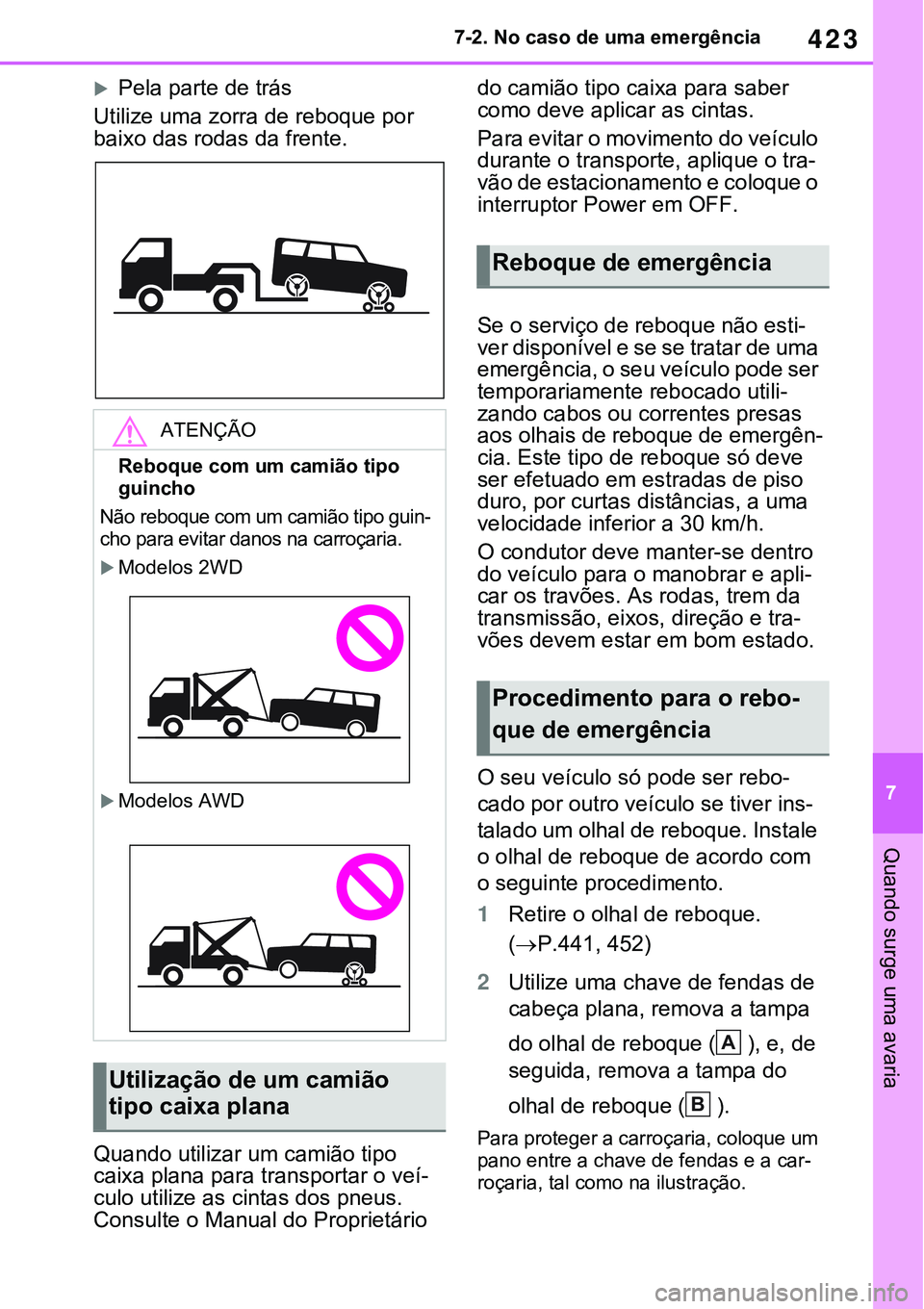

423
7 7-2. No caso de uma emergência
Quando surge uma avaria
Pela parte de trás
Utilize uma zorra de reboque por
baixo das rodas da frente.
Quando utilizar um camião tipo
caixa plana para transportar o veí-
culo utilize as cintas dos pneus.
Consulte o Manual do Proprietário do camião tipo caixa para saber
como deve aplicar as cintas.
Para evitar o movimento do veículo
durante o transporte, aplique o tra
-
vão de estacionamento e coloque o
interruptor Power em OFF.
Se o serviço de reboque não esti-
ver disponível e se se tratar de uma
emergência, o seu veículo pode ser
temporariamente rebocado utili
-
zando cabos ou correntes presas
aos olhais de reboque de emergên-
cia. Este tipo de reboque só deve
ser efetuado em estradas de piso
duro, por curtas distâncias, a uma
velocidade inferior a 30 km/h.
O condutor deve manter-se dentro
do veículo para o manobrar e apli-
car os travões. As rodas, trem da
transmissão, eixos, direção e tra
-vões devem estar em bom estado.
O seu veículo só pode ser rebo-
cado por outro veículo se tiver ins-
talado um olhal de reboque. Instale
o olhal de reboque de acordo com
o seguinte procedimento.
1Retire o olhal de reboque.
(
P.441, 452)
2Utilize uma chave de fendas de
cabeça plana, remova a tampa
do olhal de reboque (
), e, de
seguida, remova a tampa do
olhal de reboque (
).
Para proteger a carroçaria, coloque um
pano entre a chave de fendas e a car
-
roçaria, tal como na ilustração.
ATENÇÃO
Reboque com um camião tipo
guincho
Não reboque com um camião tipo guin-cho para evitar danos na carroçaria.
Modelos 2WD
Modelos AWD
Utilização de um camião
tipo caixa plana
Reboque de emergência
Procedimento para o rebo-
que de emergência
A
B

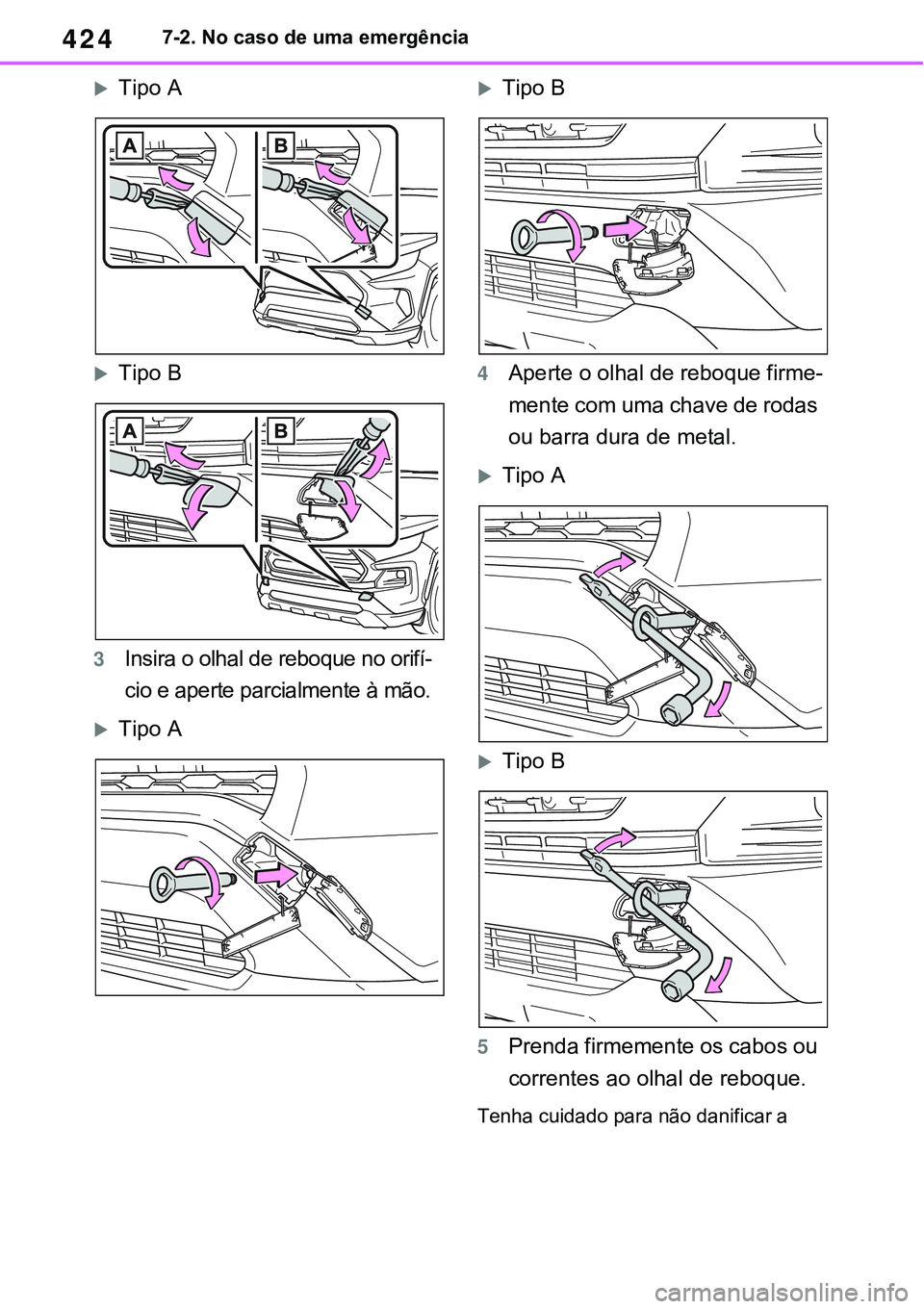

4247-2. No caso de uma emergência
Tipo A
Tipo B
3Insira o olhal de reboque no orifí-
cio e aperte parcialmente à mão.
Tipo A
Tipo B
4Aperte o olhal de reboque firme-
mente com uma chave de rodas
ou barra dura de metal
.
Tipo A
Tipo B
5Prenda firmemente os cabos ou
correntes ao olhal de reboque
.
Tenha cuidado para não danificar a

425
7 7-2. No caso de uma emergência
Quando surge uma avaria
carroçaria do veículo.
6Entre no veículo a ser rebocado
e coloque o sistema híbrido em
funcionamento.
Desligue a função do travão de assis-tência ao estacionamento. (se equi-pado): P.301
Se o sistema híbrido não entrar em fun-cionamento, coloque o interruptor
Power em ON.
7Coloque a alavanca das veloci-
dades em N e liberte o travão de
estacionamento
Desligue o modo automático. (P.211)
Quando não for possível mover a ala-vanca das velocidades: P.207
Durante o reboque
Se o sistema híbrido não estiver em fun-
cionamento, a assistência elétrica aos
travões e direção não funciona, dificul-
tando a travagem e o controlo da dire-
ção.
Chave de rodas
Veículos com chave de rodas: A chave
de rodas está no saco da ferramenta.
(
P.441, 452)
Fuga de líquidos por baixo do
veículo.

(É normal notar gotas de água
provenientes do ar condicio
-
nado após a sua utilização.)
Pneus aparentemente vazios ou
com desgaste irregular.
O indicador da temperatura do
lí
quido de refrigeração do motor
está
continuamente acima do
normal.
Alterações no som do escape
Ruído excessivo de chiadeira ao
curvar
Ruídos estranhos relacionados
com o sistema de suspensão
Grilar ou outros ruídos relaciona-
dos com o sistema híbrido
Motor a falhar, parar ou a funcio-
nar irregularmente
Se notar algo de errado
Se notar algum dos sintomas que
se seguem, é provável que o seu
veículo precise de ajustes ou repa
-
ração. Contacte um concessioná-
rio Toyota autorizado, reparador
Toyota autorizado ou qual-
quer
reparador da sua confiança o mais
rapidamente possível.
Sintomas visíveis
Sintomas audíveis
Sintomas operacionais

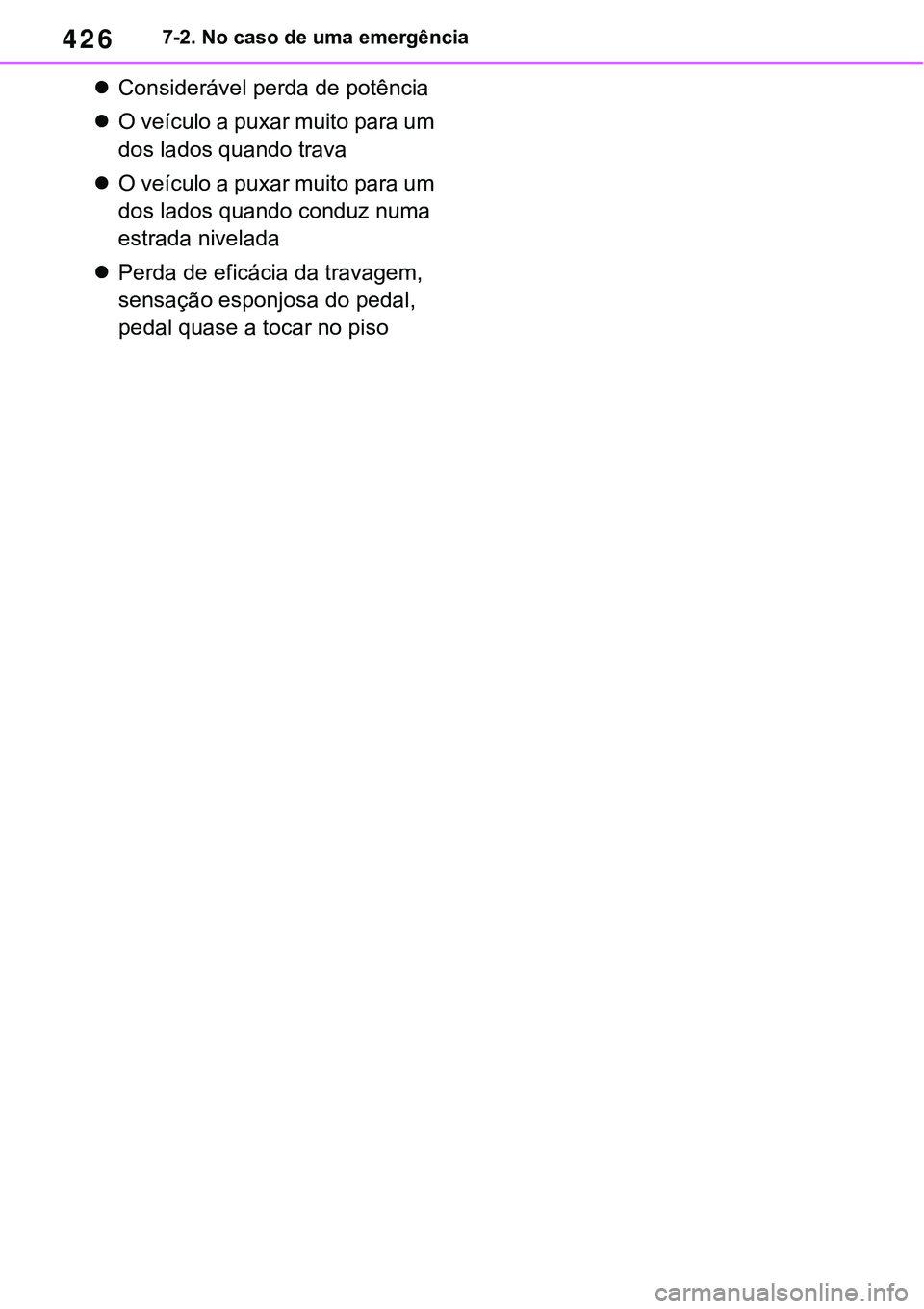

4267-2. No caso de uma emergência
Considerável perda de potência
O veículo a puxar muito para um
dos lados quando trava
O veículo a puxar muito para um
dos lados quando conduz numa
estrada nivelada
Perda de eficácia da travagem,
sensação esponjosa do pedal,
pedal quase a tocar no piso

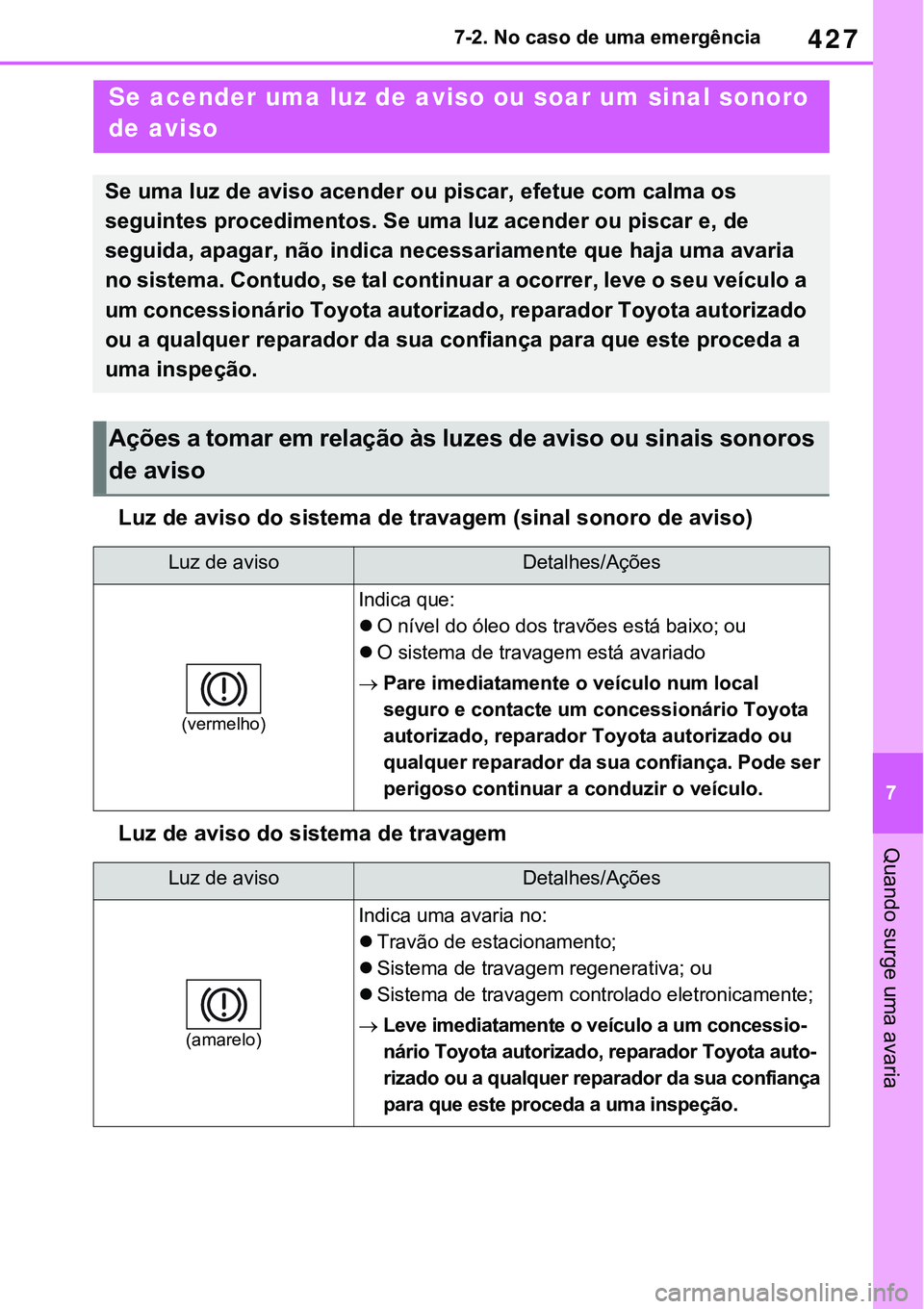

427
7 7-2. No caso de uma emergência
Quando surge uma avaria
Luz de aviso do sistema de travagem (sinal sonoro de aviso)
Luz de aviso do sistema de travagem
Se acender uma luz de aviso ou soar um sinal sonoro
de aviso
Se uma luz de aviso acender ou piscar, efetue com calma os
seguintes procedimentos. Se uma luz acender ou piscar e, de
seguida, apagar, não indica necessariamente que haja uma avaria
no sistema. Contudo, se tal continuar a ocorrer, leve o seu veículo a
um concessionário Toyota autorizado, reparador Toyota autorizado
ou a qualquer reparador da sua confiança para que este proceda a
uma inspeção.
Ações a tomar em relação às luzes de aviso ou sinais sonoros
de aviso
Luz de avisoDetalhes/Ações
(vermelho)
Indica que:
O nível do óleo dos travões está baixo; ou
O sistema de travagem está avariado
Pare imediatamente o veículo num local
seguro e contacte um concessionário Toyota
autorizado, reparador Toyota autorizado ou
qualquer reparador da sua confiança. Pode ser
perigoso continuar a conduzir o veículo.
Luz de avisoDetalhes/Ações
(amarelo)
Indica uma avaria no:
Travão de estacionamento;
Sistema de travagem regenerativa; ou
Sistema de travagem controlado eletronicamente;
Leve imediatamente o veículo a um concessio-
nário Toyota autorizado, reparador Toyota auto-
rizado ou a qualquer reparador da sua confiança
para que este proceda a uma inspeção.

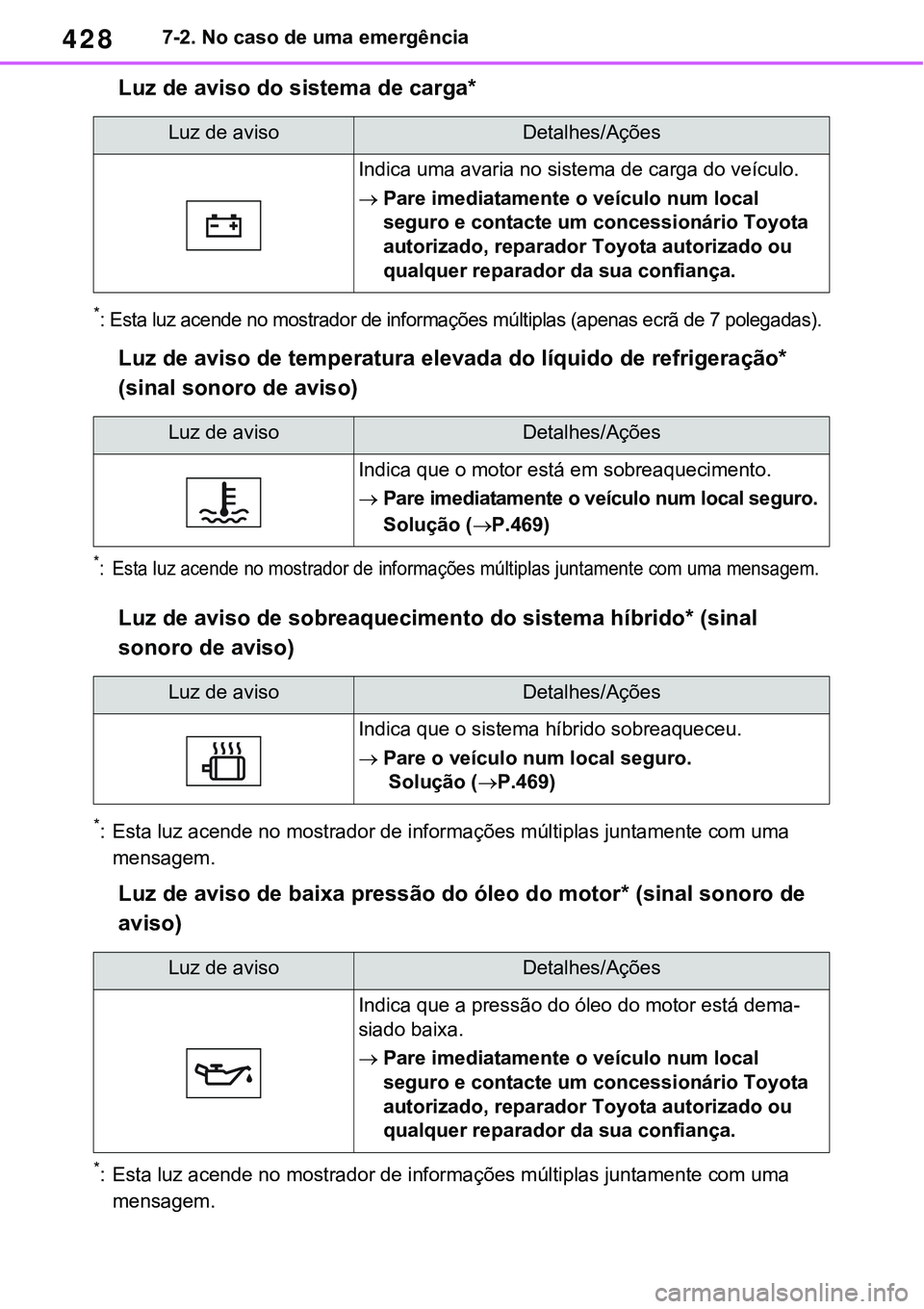

4287-2. No caso de uma emergência
Luz de aviso do sistema de carga*
*: Esta luz acende no mostrador de informações múltiplas (apenas ecrã de 7 polegadas).
Luz de aviso de temperatura elevada do líquido de refrigeração*
(sinal sonoro de aviso)
*: Esta luz acende no mostrador de informações múltiplas juntamente com uma mensagem.
Luz de aviso de sobreaquecimento do sistema híbrido* (sinal
sonoro de aviso)
*: Esta luz acende no mostrador de informações múltiplas juntamente com uma
mensagem.
Luz de aviso de baixa pressão do óleo do motor* (sinal sonoro de
aviso)
*: Esta luz acende no mostrador de informações múltiplas juntamente com uma
mensagem.
Luz de avisoDetalhes/Ações
Indica uma avaria no sistema de carga do veículo.
Pare imediatamente o veículo num local
seguro e contacte um concessionário Toyota
autorizado, reparador Toyota autorizado ou
qualquer reparador da sua confiança.
Luz de avisoDetalhes/Ações
Indica que o motor está em sobreaquecimento.
Pare imediatamente o veículo num local seguro.
Solução (P.469)
Luz de avisoDetalhes/Ações
Indica que o sistema híbrido sobreaqueceu.
Pare o veículo num local seguro.
Solução (P.469)
Luz de avisoDetalhes/Ações
Indica que a pressão do óleo do motor está dema-
siado baixa.
Pare imediatamente o veículo num local
seguro e contacte um concessionário Toyota
autorizado, reparador Toyota autorizado ou
qualquer reparador da sua confiança.
