207
4 4-2. Procedimentos de condução
Condução
*: Para conseguir mover a alavanca das
velocidades de P, deve, em primeiro
lugar, pressionar o pedal do travão
para, de seguida, pressionar a tecla de
desbloqueio de engrenamento das
velocidades. Se, em primeiro lugar,
pressionar a tecla de desbloqueio de
engrenamento das velocidades, o blo
-queio de engrenamento das velocida-des não será libertado.
Sistema de bloqueio de engrena-mento das velocidades
O sistema de bloqueio de engrenamento
das velocidades é um sistema que tem por
função impedir uma utilização inadvertida
da alavanca das velocidades no arranque.
Só é possível mover a alavanca das veloci-dades de P quando o interruptor Power
estiver em LIG. e o pedal do travão e a tecla
de desbloqueio de engrenamento das velo
-cidades estiverem a ser pressionados.
Se não for possível mover a alavanca
seletora das velocidades da posição P
Em primeiro lugar, verifique se o pedal
do travão está a ser pressionado.Se não for possível mover a alavanca
das velocidades, mesmo que o pedal do
travão e a tecla de desbloqueio de
engrenamento das velocidades este
-jam a ser pressionados, pode haver um
problema com o sistema de bloqueio do
engrenamento das velocidades.
Leve imediatamente o veículo a um
concessionário Toyota autorizado, repa-rador Toyota autorizado ou a qualquer
reparador da sua confiança para que
este proceda a uma inspeção.
Os passos que se seguem podem ser
usados como uma medida de emergência
para mover a alavanca das velocidades.
Desbloquear o engrenamento das velo-cidades:1Puxe o interruptor do travão de esta-cionamento para confirmar que este
está aplicado. (P.210)2Coloque o interruptor Power em OFF.3Pressione o pedal do travão.
4Levante a tampa com uma chave de
cabeça achatada ou ferramenta
equivalente.
Para evitar danos na tampa, envolva
a extremidade da chave de fendas
com um pano.
5Levante a tampa com uma chave de
cabeça achatada ou ferramenta equi-valente. A alavanca das velocidades
pode ser engrenada enquanto ambas
as teclas estiverem a ser pressionadas.
P.312
Para conduzir utilizando a seleção
AV I S O
Para evitar um acidente quando
desbloquear o engrenamento das
velocidades
Antes de pressionar a tecla de desblo-queio da alavanca das velocidades, certi-fique-se que aplica o travão de
estacionamento e que pressiona o pedal
do travão. Se, inadvertidamente, pressio
-nar o pedal do acelerador em vez do
pedal do travão quando a tecla de desblo-queio da alavanca das velocidades esti-ver a ser pressionada e retirar a alavanca
das velocidades de P, o veículo pode
arrancar subitamente. Como consequên
-cia poderá ocorrer um acidente, resul-tando em morte ou ferimentos graves.
Seleção do modo de condução
Seleção de gamas de veloci-
dades na posição D (veícu-
los com patilhas de seleção
de velocidades)

2084-2. Procedimentos de condução

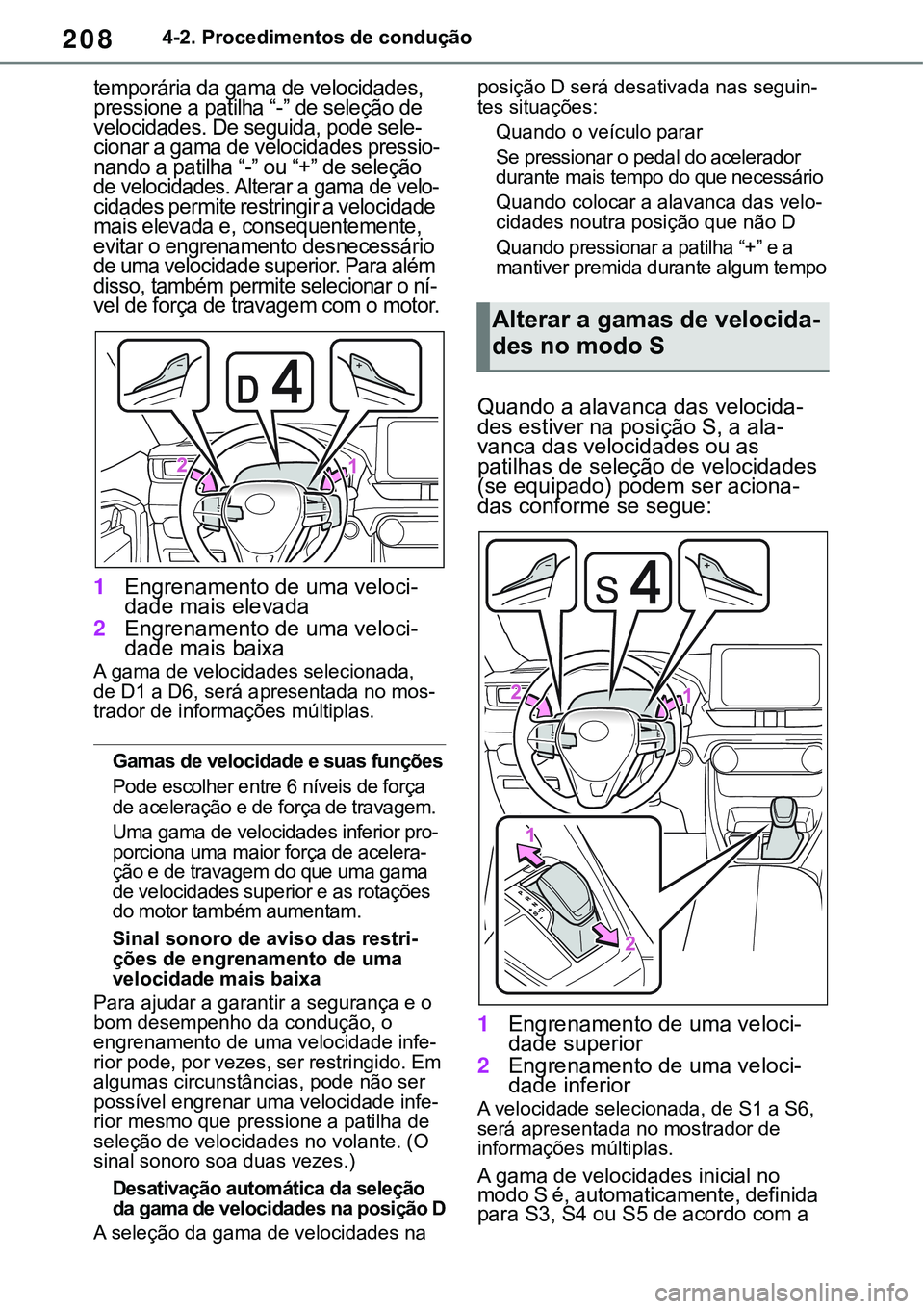

temporária da gama de velocidades,
pressione a patilha “-” de seleção de
velocidades. De seguida, pode sele
-cionar a gama de velocidades pressio-nando a patilha “-” ou “+” de seleção de velocidades. Alterar a gama de velo-cidades permite restringir a velocidade
mais elevada e, consequentemente,
evitar o engrenamento desnecessário
de uma velocidade superior. Para além disso, também permite selecionar o ní-vel de força de travagem com o motor.
1Engrenamento de uma veloci-dade mais elevada2Engrenamento de uma veloci-dade mais baixa
A gama de velocidades selecionada,
de D1 a D6, será apresentada no mos-trador de informações múltiplas.
Gamas de velocidade e suas funções
Pode escolher entre 6 níveis de força
de aceleração e de força de travagem.
Uma gama de velocidades inferior pro-porciona uma maior força de acelera-ção e de travagem do que uma gama
de velocidades superior e as rotações
do motor também aumentam.
Sinal sonoro de aviso das restri-ções de engrenamento de uma
velocidade mais baixa
Para ajudar a garantir a segurança e o
bom desempenho da condução, o
engrenamento de uma velocidade infe
-rior pode, por vezes, ser restringido. Em
algumas circunstâncias, pode não ser
possível engrenar uma velocidade infe
-rior mesmo que pressione a patilha de
seleção de velocidades no volante. (O
sinal sonoro soa duas vezes.)
Desativação automática da seleção
da gama de velocidades na posição D
A seleção da gama de velocidades na posição D será desativada nas seguin
-tes situações:
Quando o veículo parar
Se pressionar o pedal do acelerador
durante mais tempo do que necessário
Quando colocar a alavanca das velo-cidades noutra posição que não D
Quando pressionar a patilha “+” e a
mantiver premida durante algum tempo
Quando a alavanca das velocida-des estiver na posição S, a ala-vanca das velocidades ou as
patilhas de seleção de velocidades
(se equipado) podem ser aciona
-das conforme se segue:
1Engrenamento de uma veloci-dade superior2Engrenamento de uma veloci-dade inferior
A velocidade selecionada, de S1 a S6,
será apresentada no mostrador de
informações múltiplas.
A gama de velocidades inicial no
modo S é, automaticamente, definida
para S3, S4 ou S5 de acordo com a
Alterar a gamas de velocida-
des no modo S

209
4 4-2. Procedimentos de condução
Condução

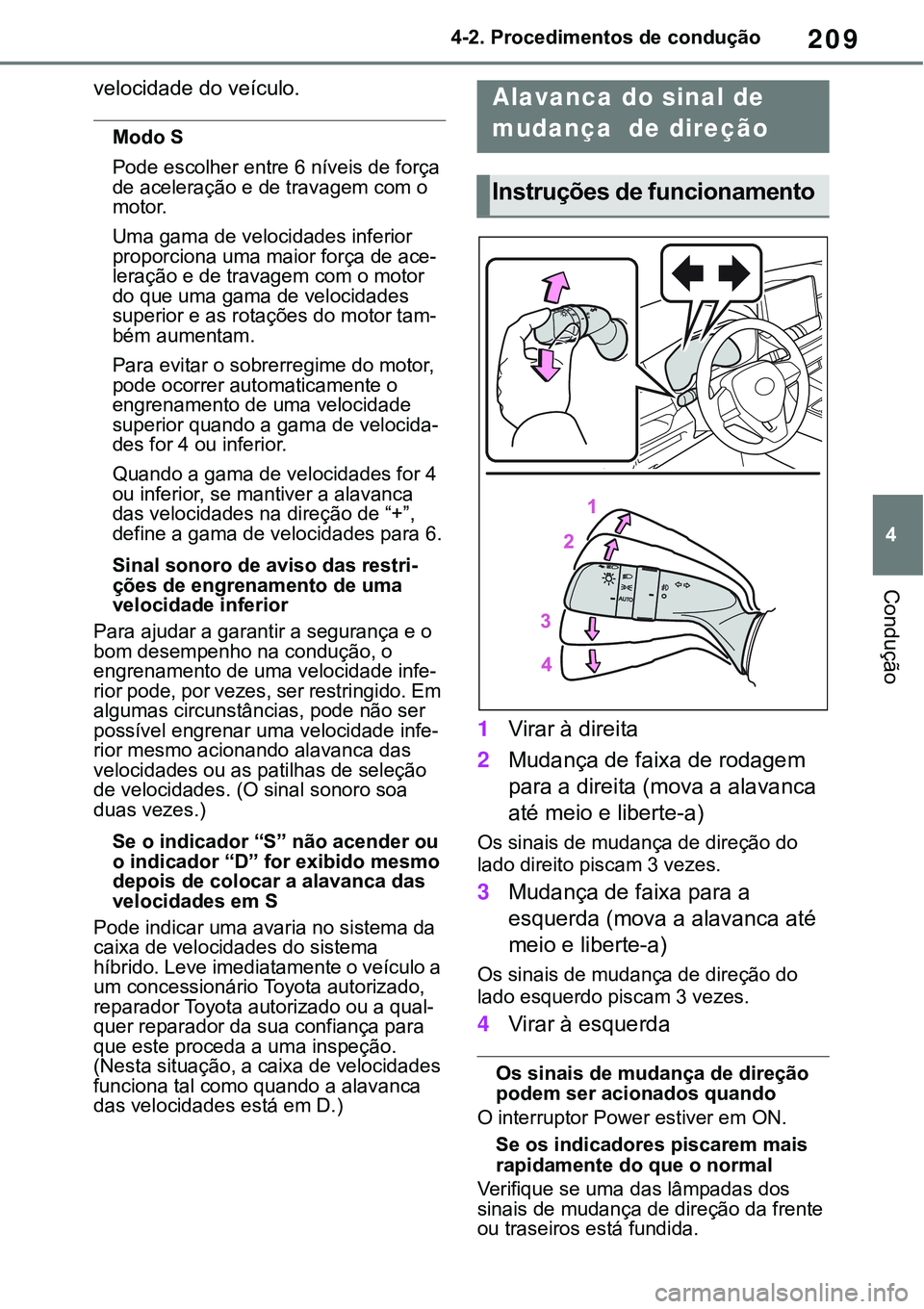

velocidade do veículo.
Modo S
Pode escolher entre 6 níveis de força
de aceleração e de travagem com o
motor.
Uma gama de velocidades inferior
proporciona uma maior força de ace-leração e de travagem com o motor
do que uma gama de velocidades
superior e as rotações do motor tam
-bém aumentam.
Para evitar o sobrerregime do motor,
pode ocorrer automaticamente o
engrenamento de uma velocidade
superior quando a gama de velocida
-des for 4 ou inferior.
Quando a gama de velocidades for 4
ou inferior, se mantiver a alavanca
das velocidades na direção de “+”,
define a gama de velocidades para 6.
Sinal sonoro de aviso das restri-ções de engrenamento de uma
velocidade inferior
Para ajudar a garantir a segurança e o
bom desempenho na condução, o
engrenamento de uma velocidade infe
-rior pode, por vezes, ser restringido. Em
algumas circunstâncias, pode não ser
possível engrenar uma velocidade infe
-rior mesmo acionando alavanca das
velocidades ou as patilhas de seleção
de velocidades. (O sinal sonoro soa
duas vezes.)
Se o indicador “S” não acender ou
o indicador “D” for exibido mesmo
depois de colocar a alavanca das
velocidades em S
Pode indicar uma avaria no sistema da
caixa de velocidades do sistema
híbrido. Leve imediatamente o veículo a
um concessionário Toyota autorizado,
reparador Toyota autorizado ou a qual
-quer reparador da sua confiança para
que este proceda a uma inspeção. (Nesta situação, a caixa de velocidades
funciona tal como quando a alavanca
das velocidades está em D.)
1Virar à direita
2Mudança de faixa de rodagem
para a direita (mova a alavanca
até meio e liberte-a)
Os sinais de mudança de direção do
lado direito piscam 3 vezes.
3Mudança de faixa para a
esquerda (mova a alavanca até
meio e liberte-a)
Os sinais de mudança de direção do
lado esquerdo piscam 3 vezes.
4Virar à esquerda
Os sinais de mudança de direção
podem ser acionados quando
O interruptor Power estiver em ON.
Se os indicadores piscarem mais
rapidamente do que o normal
Verifique se uma das lâmpadas dos
sinais de mudança de direção da frente
ou traseiros está fundida.
Alavanca do sinal de
mudança de direção
Instruções de funcionamento

2104-2. Procedimentos de condução
Se os sinais de mudança de dire-
ção deixarem de piscar antes de
mudar de faixa de rodagem
Acione novamente a alavanca.
Para que os sinais de mudança de
direção deixem de piscar durante a
mudança de faixa
Acione a alavanca na direção oposta.

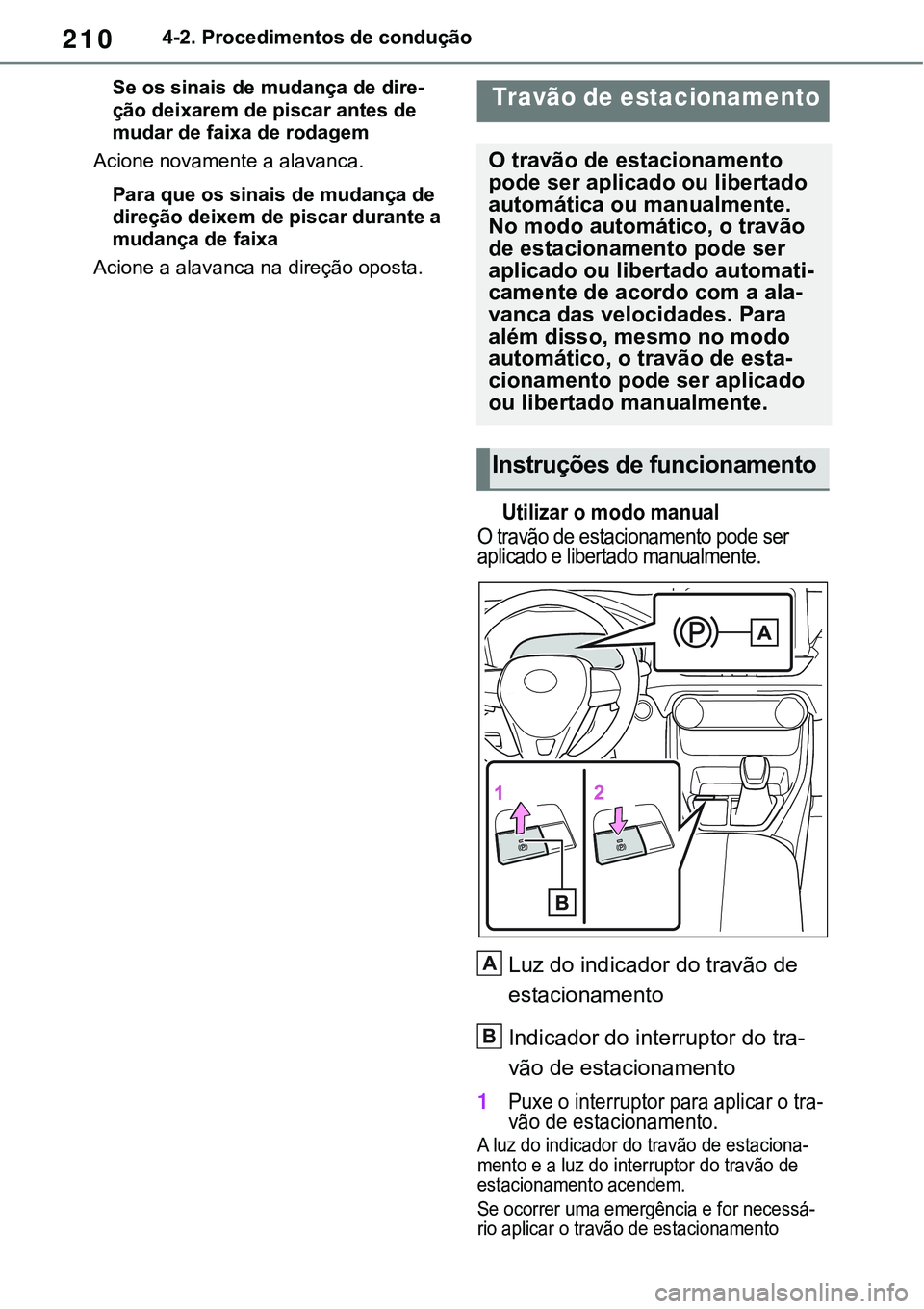

Utilizar o modo manual
O travão de estacionamento pode ser
aplicado e libertado manualmente.
Luz do indicador do travão de
estacionamento
Indicador do interruptor do tra-
vão de estacionamento
1Puxe o interruptor para aplicar o tra-vão de estacionamento.
A luz do indicador do travão de estaciona-mento e a luz do interruptor do travão de
estacionamento acendem.
Se ocorrer uma emergência e for necessá-rio aplicar o travão de estacionamento
Travão de estacionamento
O travão de estacionamento
pode ser aplicado ou libertado
automática ou manualmente.

No modo automático, o travão
de estacionamento pode ser
aplicado ou libertado automati
-
camente de acordo com a ala-
vanca das velocidades. Para
além disso, mesmo no modo
automático, o travão de esta
-
cionamento pode ser aplicado
ou libertado manualmente.
Instruções de funcionamento
A
B

211
4 4-2. Procedimentos de condução
Condução

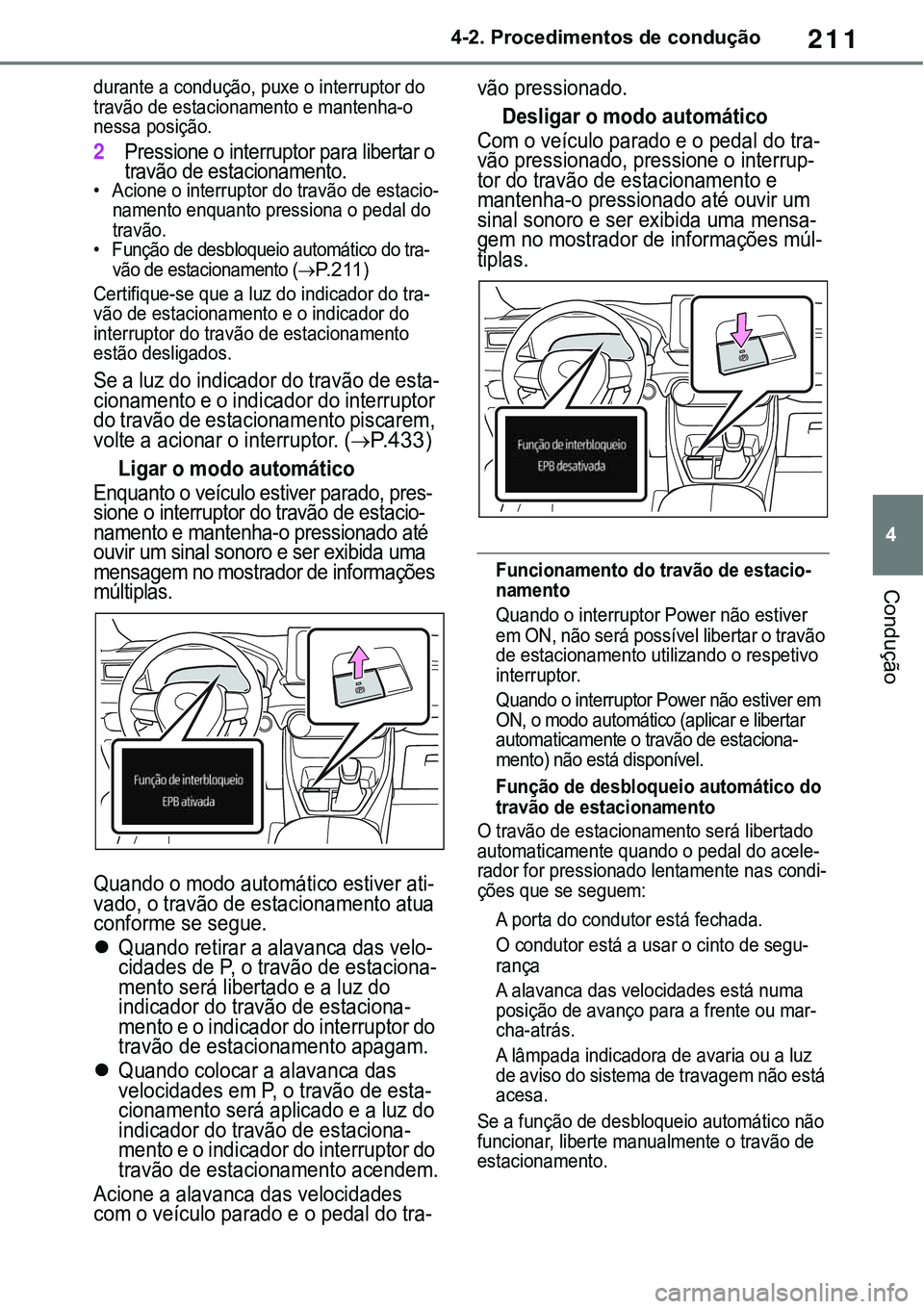

durante a condução, puxe o interruptor do
travão de estacionamento e mantenha-o
nessa posição.
2Pressione o interruptor para libertar o
travão de estacionamento.
• Acione o interruptor do travão de estacio-namento enquanto pressiona o pedal do
travão.
• Função de desbloqueio automático do tra-vão de estacionamento (P. 2 1 1)
Certifique-se que a luz do indicador do tra-vão de estacionamento e o indicador do
interruptor do travão de estacionamento
estão desligados.
Se a luz do indicador do travão de esta-cionamento e o indicador do interruptor
do travão de estacionamento piscarem,
volte a acionar o interruptor. (
P.433)
Ligar o modo automático
Enquanto o veículo estiver parado, pres-sione o interruptor do travão de estacio-namento e mantenha-o pressionado até
ouvir um sinal sonoro e ser exibida uma
mensagem no mostrador de informações
múltiplas.
Quando o modo automático estiver ati-vado, o travão de estacionamento atua
conforme se segue.
Quando retirar a alavanca das velo-cidades de P, o travão de estaciona-mento será libertado e a luz do
indicador do travão de estaciona-mento e o indicador do interruptor do
travão de estacionamento apagam.
Quando colocar a alavanca das
velocidades em P, o travão de esta-cionamento será aplicado e a luz do
indicador do travão de estaciona-mento e o indicador do interruptor do
travão de estacionamento acendem.
Acione a alavanca das velocidades
com o veículo parado e o pedal do tra-
vão pressionado.
Desligar o modo automático
Com o veículo parado e o pedal do tra-vão pressionado, pressione o interrup-tor do travão de estacionamento e
mantenha-o pressionado até ouvir um
sinal sonoro e ser exibida uma mensa
-gem no mostrador de informações múl-tiplas.
Funcionamento do travão de estacio-namento
Quando o interruptor Power não estiver
em ON, não será possível libertar o travão
de estacionamento utilizando o respetivo
interruptor.
Quando o interruptor Power não estiver em
ON, o modo automático (aplicar e libertar
automaticamente o travão de estaciona
-mento) não está disponível.
Função de desbloqueio automático do
travão de estacionamento
O travão de estacionamento será libertado
automaticamente quando o pedal do acele-rador for pressionado lentamente nas condi-ções que se seguem:
A porta do condutor está fechada.
O condutor está a usar o cinto de segu-rança
A alavanca das velocidades está numa
posição de avanço para a frente ou mar-cha-atrás.
A lâmpada indicadora de avaria ou a luz
de aviso do sistema de travagem não está
acesa.
Se a função de desbloqueio automático não
funcionar, liberte manualmente o travão de
estacionamento.

2124-2. Procedimentos de condução

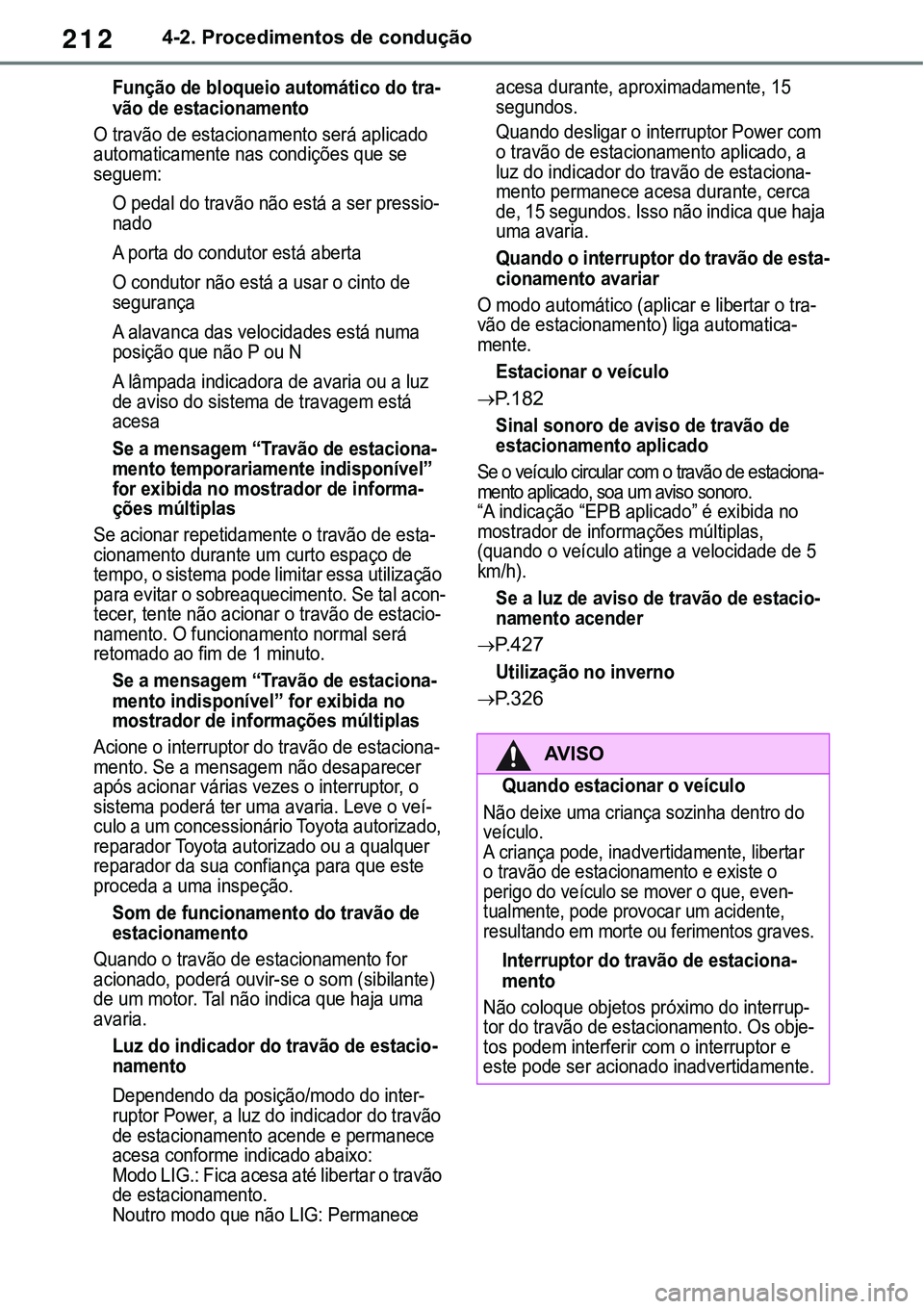

Função de bloqueio automático do tra-vão de estacionamento
O travão de estacionamento será aplicado
automaticamente nas condições que se
seguem:
O pedal do travão não está a ser pressio-nado
A porta do condutor está aberta
O condutor não está a usar o cinto de
segurança
A alavanca das velocidades está numa
posição que não P ou N
A lâmpada indicadora de avaria ou a luz
de aviso do sistema de travagem está
acesa
Se a mensagem “Travão de estaciona-mento temporariamente indisponível”
for exibida no mostrador de informa-ções múltiplas
Se acionar repetidamente o travão de esta-cionamento durante um curto espaço de
tempo, o sistema pode limitar essa utilização
para evitar o sobreaquecimento. Se tal acon
-tecer, tente não acionar o travão de estacio-namento. O funcionamento normal será
retomado ao fim de 1 minuto.
Se a mensagem “Travão de estaciona-mento indisponível” for exibida no
mostrador de informações múltiplas
Acione o interruptor do travão de estaciona-mento. Se a mensagem não desaparecer
após acionar várias vezes o interruptor, o
sistema poderá ter uma avaria. Leve o veí
-culo a um concessionário Toyota autorizado,
reparador Toyota autorizado ou a qualquer
reparador da sua confiança para que este
proceda a uma inspeção.
Som de funcionamento do travão de
estacionamento
Quando o travão de estacionamento for
acionado, poderá ouvir-se o som (sibilante)
de um motor. Tal não indica que haja uma
avaria.
Luz do indicador do travão de estacio-namento
Dependendo da posição/modo do inter-ruptor Power, a luz do indicador do travão
de estacionamento acende e permanece
acesa conforme indicado abaixo:
Modo LIG.: Fica acesa até libertar o travão
de estacionamento.Noutro modo que não LIG: Permanece acesa durante, aproximadamente, 15
segundos.
Quando desligar o interruptor Power com
o travão de estacionamento aplicado, a
luz do indicador do travão de estaciona
-mento permanece acesa durante, cerca
de, 15 segundos. Isso não indica que haja
uma avaria.
Quando o interruptor do travão de esta-cionamento avariar
O modo automático (aplicar e libertar o tra-vão de estacionamento) liga automatica-mente.
Estacionar o veículo
P. 1 8 2
Sinal sonoro de aviso de travão de
estacionamento aplicado
Se o veículo circular com o travão de estaciona-mento aplicado, soa um aviso sonoro.“A indicação “EPB aplicado” é exibida no
mostrador de informações múltiplas,
(quando o veículo atinge a velocidade de 5
km/h).
Se a luz de aviso de travão de estacio-namento acender
P. 4 2 7
Utilização no inverno
P. 3 2 6
AV I S O
Quando estacionar o veículo
Não deixe uma criança sozinha dentro do
veículo.A criança pode, inadvertidamente, libertar
o travão de estacionamento e existe o
perigo do veículo se mover o que, even
-tualmente, pode provocar um acidente,
resultando em morte ou ferimentos graves.
Interruptor do travão de estaciona-mento
Não coloque objetos próximo do interrup-tor do travão de estacionamento. Os obje-tos podem interferir com o interruptor e
este pode ser acionado inadvertidamente.

213
4 4-2. Procedimentos de condução
Condução
Ative o sistema do travão estacionário
temporário.
O indicador do travão estacionário tem-
porário em “standby” (em espera) (verde) acende. Enquanto o sistema
mantiver a travagem, o indicador do
travão estacionário temporário acio
-
nado (amarelo) acende.
Condições de funcionamento do sis-tema de travão estacionário temporário
O sistema de travão estacionário tem-porário não pode ser ativado nas
seguintes condições:
AV I S O
Função de bloqueio automático do
travão de estacionamento
Nunca utilize a função automática do tra-vão de estacionamento no lugar do fun-cionamento normal do travão de
estacionamento. Esta função foi conce-bida para reduzir o risco de colisão devido
ao facto de o condutor se ter esquecido
de acionar o travão de estacionamento. A
dependência excessiva desta função de
estacionar o veículo em segurança pode
levar a um acidente que pode resultar em
morte ou ferimentos graves.
ATENÇÃO
Quando estacionar o veículo
Antes de sair do veículo, coloque a ala-vanca das velocidades em P, aplique o tra-vão de estacionamento e certifique--se que o veículo não se move.
Quando existirem avarias no sistema
Pare o veículo num local seguro e verifi-que as mensagens de aviso.
Quando não for possível libertar o
travão de estacionamento devido a
uma avaria
Conduzir com o travão de estacionamento
aplicado pode provocar sobreaquecimento
dos componentes, o que poderá afetar o
desempenho dos travões e aumentar o seu
desgaste.
Se tal ocorrer, leve imediatamente o veículo a
um concessionário Toyota autorizado, repa-rador Toyota autorizado ou a qualquer repa-rador da sua confiança para que este
proceda a uma inspeção.
Travão Estacionário
Temporário
O sistema de Travão Estacioná-
rio Temporário mantém os tra-
vões aplicados quando a
alavanca das velocidades estiver
na posição D, S ou N com o sis
-
tema ligado e o pedal do travão
estiver pressionado para parar o
veículo. O sistema liberta o tra
-
vão quando pressionar o pedal
do acelerador com a alavanca
das velocidades na posição D
ou S, a fim de proporcionar um
arranque suave.
Ativar o sistema
A
B

2144-2. Procedimentos de condução
A porta do condutor não está fechada.
O condutor não está a utilizar o cinto
de segurança.
O travão de estacionamento está apli-cado.
Se uma das condições acima indicadas
for detetada quando o sistema de travão
estacionário temporário estiver ativado, o
sistema desliga-se e a luz do indicador do
travão estacionário temporário em “stan
-dby” (em espera) apaga. Para além disso,
se uma das condições for detetada
enquanto o sistema estiver em funciona
-mento, é emitido um sinal sonoro de aviso
e será exibida uma mensagem no mostra-dor de informações múltiplas. De seguida,
o travão de estacionamento será aplicado
automaticamente.
Travão estacionário temporário
Se libertar o pedal do travão durante,
cerca de, 3 minutos após o sistema ter
sido ativado, o travão de estaciona
-mento é automaticamente aplicado.
Neste caso, é emitido um sinal sonoro
de aviso e é exibida uma mensagem no
mostrador de informações múltiplas.
Para desligar o sistema enquanto
este estiver a manter a travagem,
pressione firmemente o pedal do tra
-vão e volte a pressionar a tecla.
O travão estacionário temporário pode
não conseguir manter o veículo imóvel
quando este estiver num declive acen
-tuado. Nesta situação, pode ser neces-sário que o condutor aplique os travões.
É emitido um sinal sonoro de aviso e
será exibida uma mensagem no mos
-trador de informações múltiplas a infor-mar o condutor sobre esta situação. Se
for exibida uma mensagem de aviso no
mostrador de informações múltiplas,
leia-a e siga as instruções.
Quando o travão de estaciona-mento for aplicado automatica-mente enquanto o sistema estiver a
manter os travões
Execute um dos seguintes procedimen-tos para libertar o travão de estaciona-mento:
Pressione o pedal do acelerador. (O
travão de estacionamento não será
libertado automaticamente se o cinto
de segurança não estiver apertado.)
Acione o interruptor do travão de
estacionamento com o pedal do tra-vão pressionado.
Certifique-se que a luz do indicador do tra-vão de estacionamento apaga. (P.210)
Quando é necessário fazer uma
inspeção num concessionário
Toyota autorizado, reparador
Toyota autorizado ou em qualquer
reparador da sua confiança
Quando o indicador do travão estacioná-rio temporário em “standby” (verde) não
acender mesmo que esteja a pressionar o
interruptor do travão estacionário tempo
-rário e as condições de funcionamento
estiverem reunidas, o sistema pode estar
avariado. Leve o veículo a um concessio
-nário Toyota autorizado, reparador Toyota
autorizado ou a qualquer reparador da
sua confiança para que este proceda a
uma inspeção.
Se a mensagem “Avaria do blo-queio do travão Pressione o travão
para desativar Contacte o conces-sionário” ou “Avaria do bloqueio
do travão Contacte o concessioná-rio” for exibida no mostrador de
informações múltiplas
O sistema pode estar avariado. Leve
imediatamente o veículo a um conces-sionário Toyota autorizado, reparador
Toyota autorizado ou a qualquer repara-dor da sua confiança para que este pro-ceda a uma inspeção.
Mensagens de aviso e sinais sonoros
As mensagens de aviso e os sinais sono-ros são utilizados para indicar uma avaria
no sistema ou para informar o condutor as
sobre precauções a ter. Se for apresen
-tada uma mensagem de aviso no mostra-dor de informações múltiplas, leia a
mensagem e siga as instruções.
Se o indicador do travão estacioná-rio temporário acionado piscar
P. 4 3 3
AV I S O
Quando o veículo está num
declive acentuado
Tenha cuidado quando utilizar o travão
estacionário temporário num declive
acentuado. O travão estacionário tem
-porário pode não conseguir manter o
veículo imóvel nesta situação.Além disso, dependendo do ângulo
da inclinação, o sistema pode não ser
ativado.
