6556-3. Manutenzione “fai da te”
C-HR_HV_OM_Europe_OM10733L
6
Manutenzione e cura del veicolo
Installare una nuova lampadina.
Allineare le 3 linguette della
lampadina con il supporto di
montaggio, quindi inserirla. Ruotare
in senso orario e fissare in sede il
portalampada.
Installare il connettore.
Scrollare delicatamente il
portalampada per verificare che non
si sia allentato, accendere una volta
i fari fendinebbia e verificare
visivamente che non filtri alcuna
luce attraverso il supporto di
montaggio.
Rimontare il rivestimento del
parafango e installare le 2 viti e
il fermaglio.
Accertarsi che il rivestimento del
parafango sia applicato alla parte
interna del paraurti.
4
5
6

6566-3. Manutenzione “fai da te”
C-HR_HV_OM_Europe_OM10733L
■Luci degli indicatori di direzione anteriori (tipo a lampadina)
Ruotare il portalampada in
senso antiorario.
Rimuovere la lampadina.
Per l’installazione, invertire l’ordine dei punti elencati.
1
2
3

6576-3. Manutenzione “fai da te”
C-HR_HV_OM_Europe_OM10733L
6
Manutenzione e cura del veicolo
■Luci degli indicatori di direzione posteriori (tipo a lampadina) e luci di
stop/di coda (tipo a lampadina)
Aprire il portellone posteriore e
rimuovere la copertura.
Per evitare danni al veicolo,
avvolgere il cacciavite a testa piatta
con del nastro adesivo.
Rimuovere le 2 viti e tirare il
gruppo luci in direzione della
parte posteriore del veicolo per
rimuoverlo.
Ruotare il portalampada in
senso antiorario.
Luci degli indicatori di
direzione posteriori
Luci di stop/di coda
Rimuovere la lampadina.
Luci degli indicatori di
direzione posteriori
Luci di stop/di coda
Per installare la lampadina, eseguire gli interventi e invert endo
l’ordine delle operazioni.
1
2
3
4
534

6586-3. Manutenzione “fai da te”
C-HR_HV_OM_Europe_OM10733L
Installare il gruppo lampadina.
Al momento dell’installazione,
allineare le guide ( ) e i piedini
( ) del gruppo lampadina con il
supporto.
Installare le 2 viti.
Installare la copertura.
6
7
8

6596-3. Manutenzione “fai da te”
C-HR_HV_OM_Europe_OM10733L
6
Manutenzione e cura del veicolo

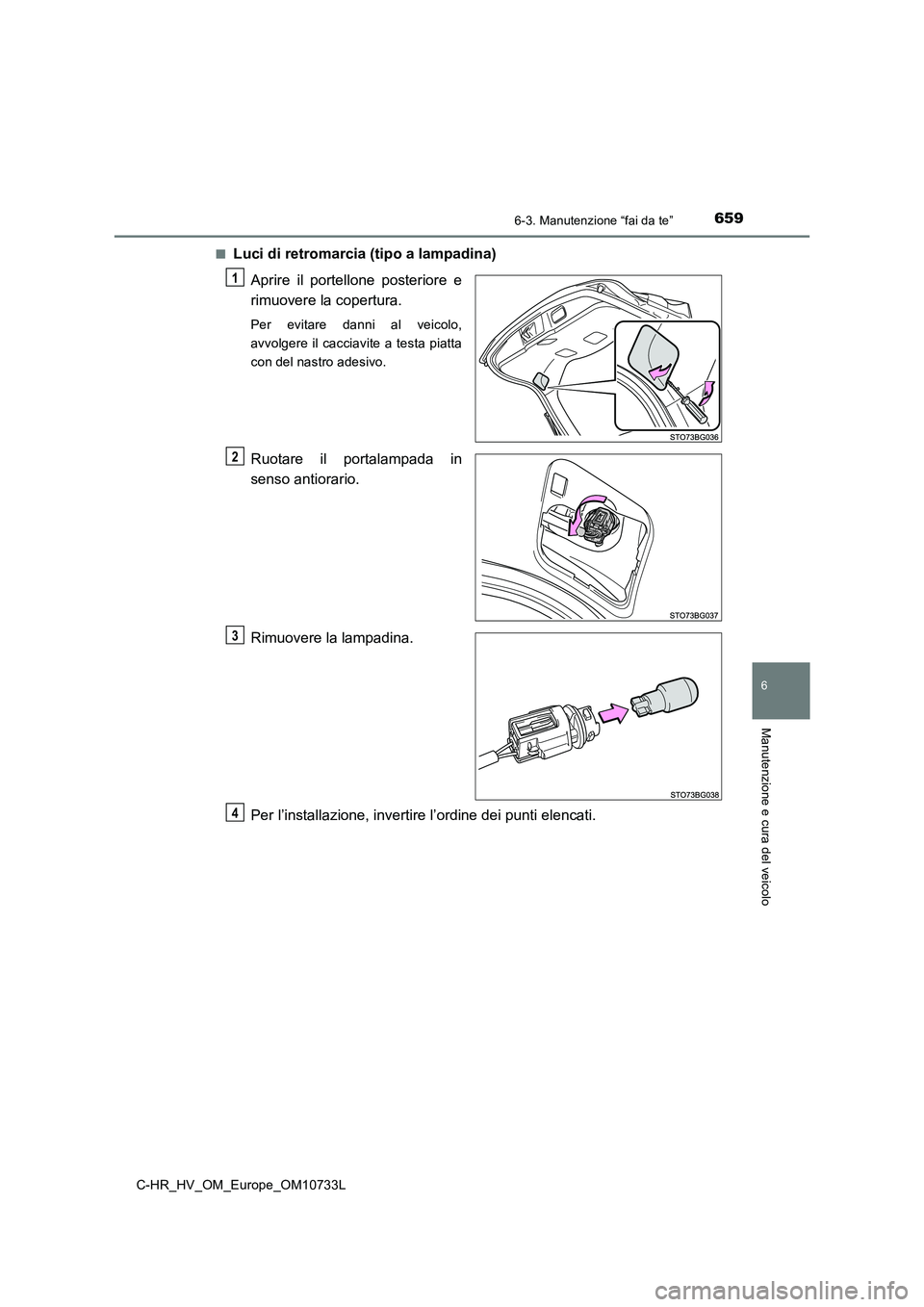

■Luci di retromarcia (tipo a lampadina)
Aprire il portellone posteriore e
rimuovere la copertura.
Per evitare danni al veicolo,
avvolgere il cacciavite a testa piatta
con del nastro adesivo.
Ruotare il portalampada in
senso antiorario.
Rimuovere la lampadina.
Per l’installazione, invertire l’ordine dei punti elencati.
1
2
3
4

6606-3. Manutenzione “fai da te”
C-HR_HV_OM_Europe_OM10733L
■Luci della targa
Aprire il portellone posteriore e
rimuovere la copertura.
Per evitare danni al veicolo,
avvolgere il cacciavite a testa piatta
con del nastro adesivo.
Ruotare il portalampada in
senso antiorario.
Rimuovere la lampadina.
Per l’installazione, invertire l’ordine dei punti elencati.
1
2
3
4

6616-3. Manutenzione “fai da te”
C-HR_HV_OM_Europe_OM10733L
6
Manutenzione e cura del veicolo
■Faro retronebbia (tipo a lampadina)
Ruotare il portalampada in
senso antiorario.
Rimuovere la lampadina.
Per l’installazione, invertire l’ordine dei punti elencati.
1
2
3

6626-3. Manutenzione “fai da te”
C-HR_HV_OM_Europe_OM10733L
■Luci degli indicatori di direzione laterali
Inserire un cacciavite a testa
piatta e rilasciare il fermaglio del
coperchio dello specchietto
retrovisore esterno.
Per evitare danni al veicolo,
avvolgere il cacciavite a testa piatta
con del nastro adesivo.
Rilasciare i fermagli del
coperchio lungo l’intero
perimetro.
Rilasciare il fermaglio sulla parte
posteriore del coperchio e
rimuovere il coperchio.
1
Fermaglio
O
P
