5034-5. Uso dei sistemi di supporto alla guida
4
Guida
C-HR_HV_OM_Europe_OM10733L
NOTA
●Se il fondo stradale presenta avvallamenti o pendenze, lo spazio di parcheggio
finale non può essere impostato correttamente. Pertanto, il vei colo potrebbe essere
parcheggiato con una certa angolazione o non rispettare la deli mitazione dello
spazio di parcheggio. In questi casi non utilizzare la modalità di parcheggio in linea
assistito.
● In presenza di un muro o di un altro ostacolo nel lato interno dello spazio di
parcheggio o quando un altro veicolo parcheggiato sporge dallo spazio di
parcheggio verso la strada, lo spazio di parcheggio finale potr ebbe essere
impostato in una posizione leggermente sporgente verso la strad a.
● In funzione delle condizioni dell’ambiente circostante, ad esempio la presenza di
altri veicoli parcheggiati, il veicolo potrebbe essere parchegg iato con una certa
angolazione o non rispettare la delimitazione dello spazio di p archeggio. Regolare
manualmente l’allineamento del veicolo, se necessario.
● Il sistema offre le istruzioni per guidare il veicolo in base alla posizione dei veicoli
adiacenti, anche se sono presenti degli ostacoli, delle cunette , degli avvallamenti o
pietre del cordolo nello stallo di parcheggio.
Se si teme che il veicolo possa urtarli, arrestarlo premendo il pedale del freno e
quindi premere l’interruttore S-IPA per disattivare il sistema. In caso di emergenza,
arrestare il veicolo premendo il pedale del freno e premere l’i nterruttore S-IPA per
disattivare il sistema.
● Potrebbe non essere possibile rilevare la presenza di oggetti troppo bassi.
Verificare direttamente la zona circostante e, se si teme che i l veicolo possa urtare
un ostacolo, arrestare il veicolo premendo il pedale del freno.
● Se l’altro veicolo parcheggiato è stretto o
parcheggiato estremamente vicino al
cordolo, anche il vostro veicolo sarà guidato
dal controllo di assistenza in una posizione
vicina al cordolo.
Se si teme che il veicolo possa urtare il
cordolo o qualsiasi altro ostacolo, o se si ha
l’impressione che la posizione dei
pneumatici si discosti dallo stallo di
parcheggio previsto, arrestare il veicolo
premendo il pedale del freno e quindi
premere l’interruttore S-IPA per disattivare il
sistema.

5044-5. Uso dei sistemi di supporto alla guida
C-HR_HV_OM_Europe_OM10733L
■Riepilogo delle funzioni
Per uscire da uno spazio di parcheggio in linea, selezionare la direzione
desiderata e il sistema di assistenza all’azionamento del volan te guiderà il
veicolo in una posizione dalla quale sarà possibile partire.
Con la leva del cambio su P,
premere l’interruttore S-IPA,
selezionare la modalità di uscita
assistita dai parcheggi in linea e
azionare la leva indicatore di
direzione per selezionare la
direzione di partenza
desiderata.
L’azionamento automatico del
volante entra in funzione
quando la posizione della leva
del cambio viene modificata in
base alle indicazioni fornite dal
sistema.
Viene emesso un segnale
acustico e compare un
messaggio di avvertimento per
informare il guidatore quando il
veicolo raggiunge la posizione
da cui è possibile partire.
In funzione delle condizioni della posizione di parcheggio, le istruzioni per
raggiungere i punti di partenza per la marcia avanti e per la r etromarcia, nonché
per l’azionamento automatico del volante, vengono ripetute ogni volta che si
rendono necessarie manovre multiple, dal momento dell’azionamen to
automatico del volante in e fino al raggiungimento di una posi zione dalla
quale sarà possibile partire.
Come uscire da uno spazio di parcheggio in linea (modalità di u scita
assistita dai parcheggi in linea)

5054-5. Uso dei sistemi di supporto alla guida
4
Guida
C-HR_HV_OM_Europe_OM10733L
■Utilizzo della modalità di uscita assistita dai parcheggi in li nea alla
partenza
Con la leva del cambio su P,
premere l’interruttore S-IPA e
verificare che la schermata sul
display multifunzione passi a
“Uscita parch. parall.”.
Azionare la leva indicatore di direzione ( P. 322) per selezionare la
direzione di partenza verso destra o verso sinistra.
In presenza di eventuali ostacoli nella direzione di partenza d el veicolo, il
sistema determina che è impossibile partire e il sistema di ass istenza viene
disattivato.
Quando la leva del cambio viene posizionata su R (o D) in base
all’istruzione visualizzata sullo schermo ( P. 493), viene emesso un bip
di tonalità acuta e inizia il controllo di assistenza.
I punti dal in avanti riguardano i casi nei quali nella finest ra dei
suggerimenti appare “Retrocedi” dopo aver azionato la leva indi catore
di direzione per selezionare una direzione di partenza.
● Quando si avvia l’azionamento automatico del volante, nell’area di
visualizzazione dedicata appaiono il display dell’azionamento
automatico del volante e l’indic atore del livello di assistenza (P. 493).
● Per arrestare il controllo di assistenza, premere l’interruttore S-IPA.
1
2
3
4

5064-5. Uso dei sistemi di supporto alla guida
C-HR_HV_OM_Europe_OM10733L
Mantenere una postura normale per la retromarcia, appoggiare
leggermente le mani sul volante senza applicare alcuna forza, v erificare
direttamente che l’area dietro al veicolo e attorno a questo si a sicura,
quindi arretrare lentamente regolando la velocità attraverso la pressione
del pedale del freno.
● Se si indietreggia troppo rapidamente, il sistema emette un bip acuto
e il controllo di assistenza viene interrotto. ( P. 493)
Quando viene emesso un bip di
tonalità normale e sul display
appare l’icona di Stop ( P. 493),
arrestare il veicolo.
Portare la leva del cambio su D, S (motore M20A-FXS) o B (motor e
2ZR-FXE).
Mantenere una postura di guida normale, appoggiare leggermente le
mani sul volante senza applicare alcuna forza, verificare diret tamente
che l’area davanti al veicolo e attorno a questo sia sicura, qu indi
avanzare lentamente regolando la vel ocità attraverso la pressione del
pedale del freno.
● Se non è possibile effettuare la partenza al primo tentativo e sono
necessarie più manovre con il volante, andare al punto .
● Se non sono necessarie più manovre con il volante, andare al punto
.
Quando viene emesso un bip di
tonalità normale e sul display
appare l’icona di Stop ( P. 493),
arrestare il veicolo.
4
5
6
7
8
14
8

5074-5. Uso dei sistemi di supporto alla guida
4
Guida
C-HR_HV_OM_Europe_OM10733L
Portare la leva del cambio in posizione R.
Mantenere una postura normale per la retromarcia, appoggiare
leggermente le mani sul volante senza applicare alcuna forza, v erificare
direttamente che l’area dietro al veicolo e attorno a questo si a sicura,
quindi arretrare lentamente regolando la velocità attraverso la pressione
del pedale del freno.
A seconda della condizione dello stallo di parcheggio, potrebbe essere
necessario ripetere i punti da a .
Quando viene emesso un bip di
tonalità normale e sul display
appare l’icona di Stop ( P. 493),
arrestare il veicolo.
Portare la leva del cambio su D, S (motore M20A-FXS) o B (motor e
2ZR-FXE).
Mantenere una postura di guida normale, appoggiare leggermente le
mani sul volante senza applicare alcuna forza, verificare diret tamente
che l’area davanti al veicolo e attorno a questo sia sicura, qu indi
avanzare lentamente regolando la vel ocità attraverso la pressione del
pedale del freno.
Quando il veicolo ha quasi
raggiunto il punto di partenza,
viene emesso un bip di tonalità
acuta e termina il controllo di
assistenza. A questo punto,
afferrare il volante e procedere
in avanti.
9
10
510
11
12
13
14

5084-5. Uso dei sistemi di supporto alla guida
C-HR_HV_OM_Europe_OM10733L
■Modalità di uscita assistita dai parcheggi in linea
● Durante il funzionamento del sistema di assistenza, se il guidatore ritiene di aver
raggiunto una posizione dalla quale è possibile partire e azion a il volante, il sistema
di assistenza si disattiva in quella posizione.
● Il sistema di assistenza non può essere utilizzato in assenza di veicoli parcheggiati
davanti o se lo spazio tra la parte anteriore del veicolo e il veicolo antistante è
eccessivo.
● Quando si usa la modalità di uscita assistita dai parcheggi in linea, la modalità di
assistenza potrebbe non essere in grado di funzionare a causa d elle condizioni
dell’ambiente circostante.
■ Quando si usa la modalità di uscita assistita dai parcheggi in linea
Non utilizzare la modalità di uscita assistita dai parcheggi in linea nelle seguenti
situazioni, dato che potrebbe non funzionare correttamente:
● Se la strada non è asfaltata o presenta una superficie non uniforme, per esempio
sulla ghiaia.
● Quando è presente un solco o altra depressione nel manto stradale a fianco del
veicolo.
● Se la strada a fianco del veicolo è in pendenza.
● Se dietro al veicolo, entro l’area in cui questo si sposterà per partire, sono presenti:
• Alberi o pali
• Idranti antincendio
• Erba alta, aiuole di fiori, ecc.
• Muri che circonderebbero il veicolo
• Veicoli in attesa vicino allo stallo di parcheggio
• Travi a I di metallo
• Muri con sporgenze
• Buche

5094-5. Uso dei sistemi di supporto alla guida
4
Guida
C-HR_HV_OM_Europe_OM10733L
AVVISO
■Quando si utilizza la modalità di uscita assistita dai parcheggi in linea
Nelle situazioni seguenti, assicurarsi di guidare con cautela i n quanto i sensori
laterali potrebbero non essere in grado di rilevare correttamen te gli ostacoli, dando
eventualmente luogo a un incidente.
NOTA
● Non usare la modalità di uscita assistita dai parcheggi in linea in altre situazioni se
non quando si esce da uno stallo di parcheggio in linea.
Se il controllo di assistenza viene involontariamente avviato, premere il pedale del
freno e arrestare il veicolo, quindi premere l’interruttore S-I PA per annullare il
controllo di assistenza.
● La portata di rilevamento dei sensori (P. 458) è limitata. Verificare direttamente la
zona circostante e se si teme che vi sia la possibilità di un i ncidente, arrestare il
veicolo premendo il pedale del freno.
● Potrebbe non essere possibile rilevare la presenza di oggetti troppo bassi.
Verificare direttamente la zona circostante e, se si teme che i l veicolo possa urtare
un ostacolo, arrestare il veicolo premendo il pedale del freno.
● Al momento della partenza, verificare direttamente la zona circostante.
Se un ostacolo si trova in un’area al di fuori
del raggio di rilevamento dei sensori laterali.
Ostacolo

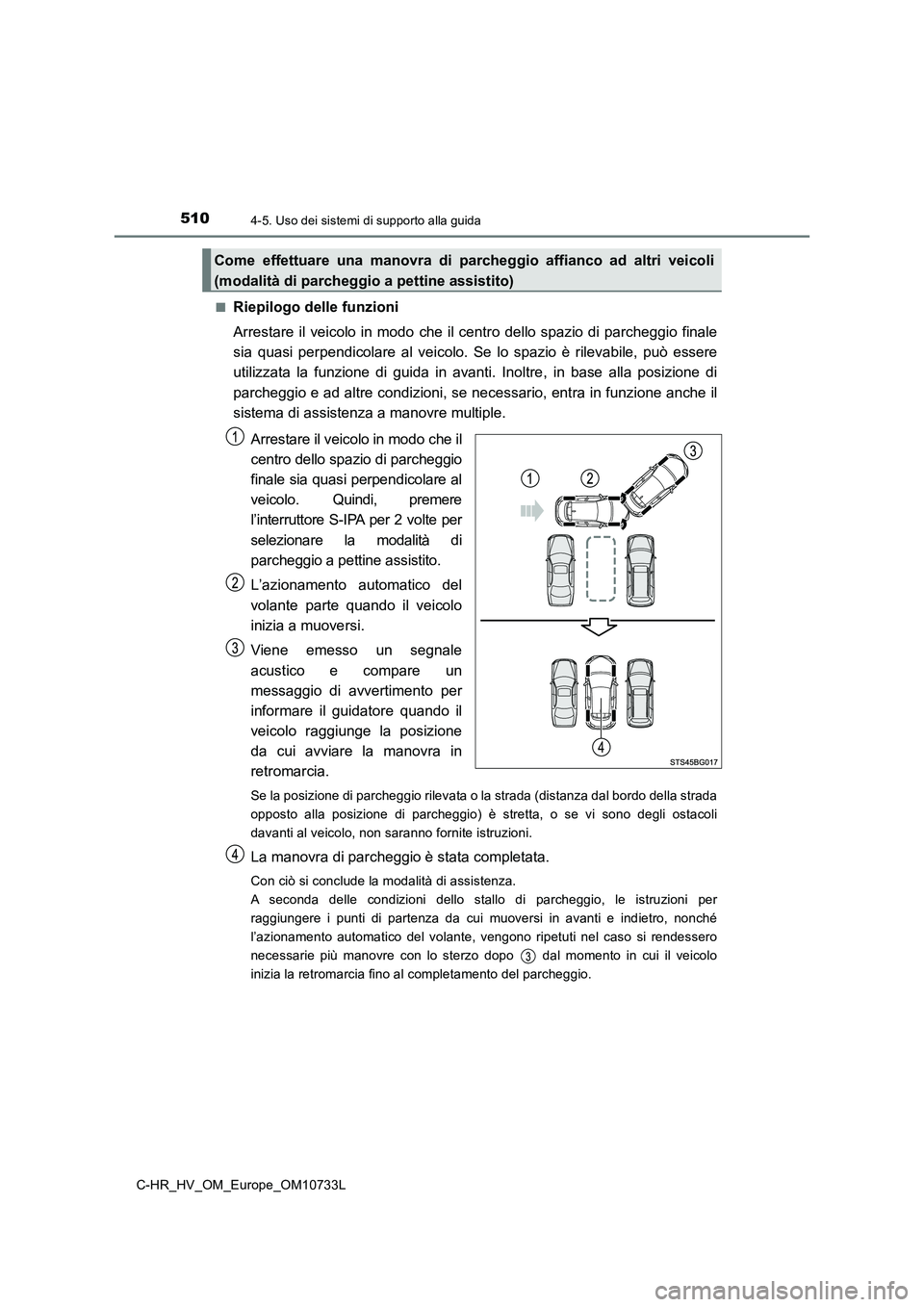

5104-5. Uso dei sistemi di supporto alla guida
C-HR_HV_OM_Europe_OM10733L
■Riepilogo delle funzioni
Arrestare il veicolo in modo che il centro dello spazio di parc heggio finale
sia quasi perpendicolare al veicolo. Se lo spazio è rilevabile, può essere
utilizzata la funzione di guida in avanti. Inoltre, in base all a posizione di
parcheggio e ad altre condizioni, se necessario, entra in funzi one anche il
sistema di assistenza a manovre multiple.
Arrestare il veicolo in modo che il
centro dello spazio di parcheggio
finale sia quasi perpendicolare al
veicolo. Quindi, premere
l’interruttore S-IPA per 2 volte per
selezionare la modalità di
parcheggio a pettine assistito.
L’azionamento automatico del
volante parte quando il veicolo
inizia a muoversi.
Viene emesso un segnale
acustico e compare un
messaggio di avvertimento per
informare il guidatore quando il
veicolo raggiunge la posizione
da cui avviare la manovra in
retromarcia.
Se la posizione di parcheggio rilevata o la strada (distanza da l bordo della strada
opposto alla posizione di parcheggio) è stretta, o se vi sono d egli ostacoli
davanti al veicolo, non saranno fornite istruzioni.
La manovra di parcheggio è stata completata.
Con ciò si conclude la modalità di assistenza.
A seconda delle condizioni dello stallo di parcheggio, le istru zioni per
raggiungere i punti di partenza da cui muoversi in avanti e ind ietro, nonché
l’azionamento automatico del volante, vengono ripetuti nel caso si rendessero
necessarie più manovre con lo sterzo dopo dal momento in cui i l veicolo
inizia la retromarcia fino al completamento del parcheggio.
Come effettuare una manovra di parcheggio affianco ad altri vei coli
(modalità di parcheggio a pettine assistito)
