2019 Hyundai Nexo Manuale del proprietario (in Italian)


,OVLVWHPDGLVLFXUH]]DGHOYRVWURYHLFROR
Gli ancoraggi ISOFIX sono ubicati
tra schienale sedile e cuscino sedile
dei posti a sedere esterni lato sinistro
e lato destro del sedile posteriore,
indicati dai simboli
.
Fissaggio del sistema seggiolino
per bambini con “Sistema
ancoraggio ISOFIX”
Per installare un sistema seggiolino
per bambini ISOFIX-compatibile in
uno dei posti a sedere posteriori
esterni:
1. Spostare la fibbia cintura di
sicurezza lontano dagli ancoraggi
ISOFIX.
2. Spostare lontano dagli ancoraggi
qualsiasi altro oggetto che possa
impedire un saldo collegamento
tra sistema seggiolino per bambini
e ancoraggi ISOFIX.
3. Posizionare il sistema seggiolino
per bambini sul sedile del veicolo,
quindi attaccare il sedile agli
ancoraggi ISOFIX seguendo le
istruzioni fornite dal costruttore del
sistema seggiolino per bambini.
4. Seguire le istruzioni del costruttore
del sistema seggiolino per
bambini per installare e collegare
correttamente gli attacchi ISOFIX
del sistema seggiolino per bambini
agli ancoraggi ISOFIX.
OFE038027OFE038027
Indicatore di posizioneIndicatore di posizioneancoraggio ISOFIXancoraggio ISOFIX
Ancoraggio ISOFIXAncoraggio ISOFIX
Adottare le precauzioni seguenti
quando si usa il sistema ISOFIX:
• Leggere e seguire tutte le
istruzioni per l’installazione
fornite con il sistema seggiolino
per bambini.
• Per impedire che il bambino
possa raggiungere e afferrare
cinture di sicurezza non
riavvolte, agganciare tutte le
cinture di sicurezza non in uso
e riavvolgere il nastro cintura
di sicurezza dietro il bambino.
I bambini possono rimanere
strangolati se il tratto dorsale
della cintura di sicurezza
avvolge il loro collo e la cintura
di sicurezza si stringe.
• Non attaccare MAI più di un
sistema seggiolino per bambini
ad un singolo ancoraggio. Ciò
potrebbe causare l’allentamento
o la rottura dell’ancoraggio o
dell’attacco.
ATTENZIONE
FE Italy 2.indd 4410/29/2018 11:33:47 AM


,OVLVWHPDGLVLFXUH]]DGHOYRVWURYHLFROR

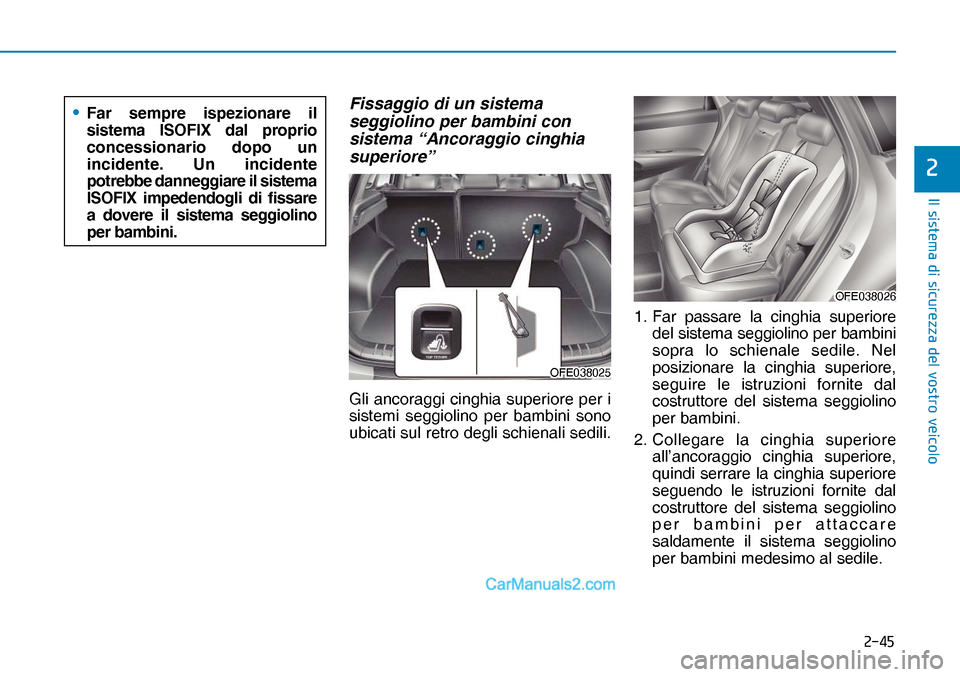

Fissaggio di un sistema
seggiolino per bambini con
sistema “Ancoraggio cinghia
superiore”
Gli ancoraggi cinghia superiore per i
sistemi seggiolino per bambini sono
ubicati sul retro degli schienali sedili.1. Far passare la cinghia superiore
del sistema seggiolino per bambini
sopra lo schienale sedile. Nel
posizionare la cinghia superiore,
seguire le istruzioni fornite dal
costruttore del sistema seggiolino
per bambini.
2. Collegare la cinghia superiore
all’ancoraggio cinghia superiore,
quindi serrare la cinghia superiore
seguendo le istruzioni fornite dal
costruttore del sistema seggiolino
per bambini per attaccare
saldamente il sistema seggiolino
per bambini medesimo al sedile.
• Far sempre ispezionare il
sistema ISOFIX dal proprio
concessionario dopo un
incidente. Un incidente
potrebbe danneggiare il sistema
ISOFIX impedendogli di fissare
a dovere il sistema seggiolino
per bambini.
OFE038025OFE038025
OFE038026OFE038026
FE Italy 2.indd 4510/29/2018 11:33:47 AM


,OVLVWHPDGLVLFXUH]]DGHOYRVWURYHLFROR

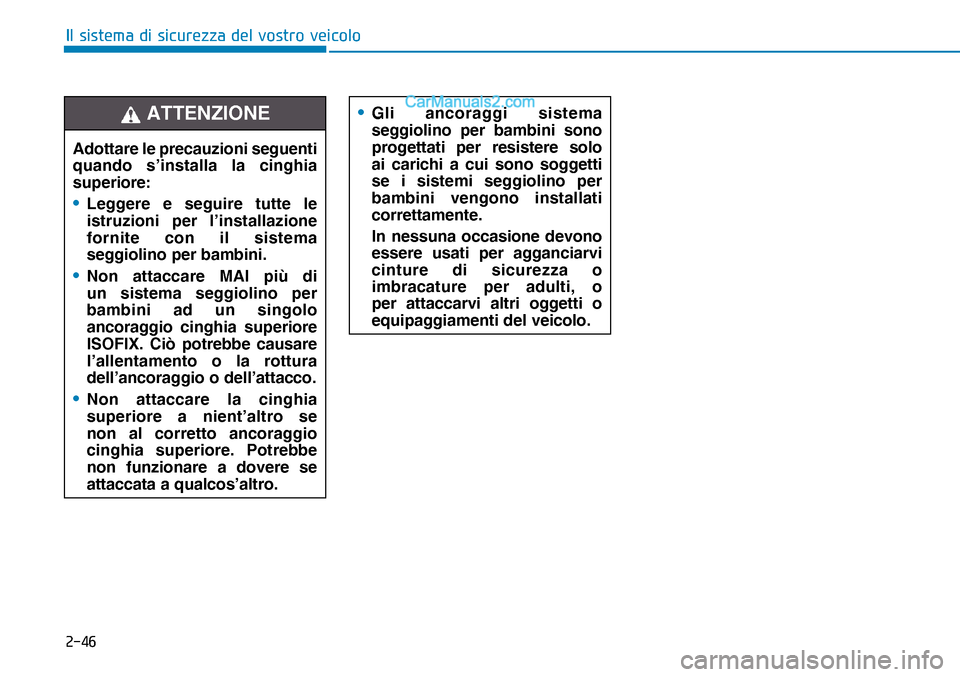

Adottare le precauzioni seguenti
quando s’installa la cinghia
superiore:
• Leggere e seguire tutte le
istruzioni per l’installazione
fornite con il sistema
seggiolino per bambini.
• Non attaccare MAI più di
un sistema seggiolino per
bambini ad un singolo
ancoraggio cinghia superiore
ISOFIX. Ciò potrebbe causare
l’allentamento o la rottura
dell’ancoraggio o dell’attacco.
• Non attaccare la cinghia
superiore a nient’altro se
non al corretto ancoraggio
cinghia superiore. Potrebbe
non funzionare a dovere se
attaccata a qualcos’altro.
ATTENZIONE • Gli ancoraggi sistema
seggiolino per bambini sono
progettati per resistere solo
ai carichi a cui sono soggetti
se i sistemi seggiolino per
bambini vengono installati
correttamente.
In nessuna occasione devono
essere usati per agganciarvi
cinture di sicurezza o
imbracature per adulti, o
per attaccarvi altri oggetti o
equipaggiamenti del veicolo.
FE Italy 2.indd 4610/29/2018 11:33:47 AM


,OVLVWHPDGLVLFXUH]]DGHOYRVWURYHLFROR

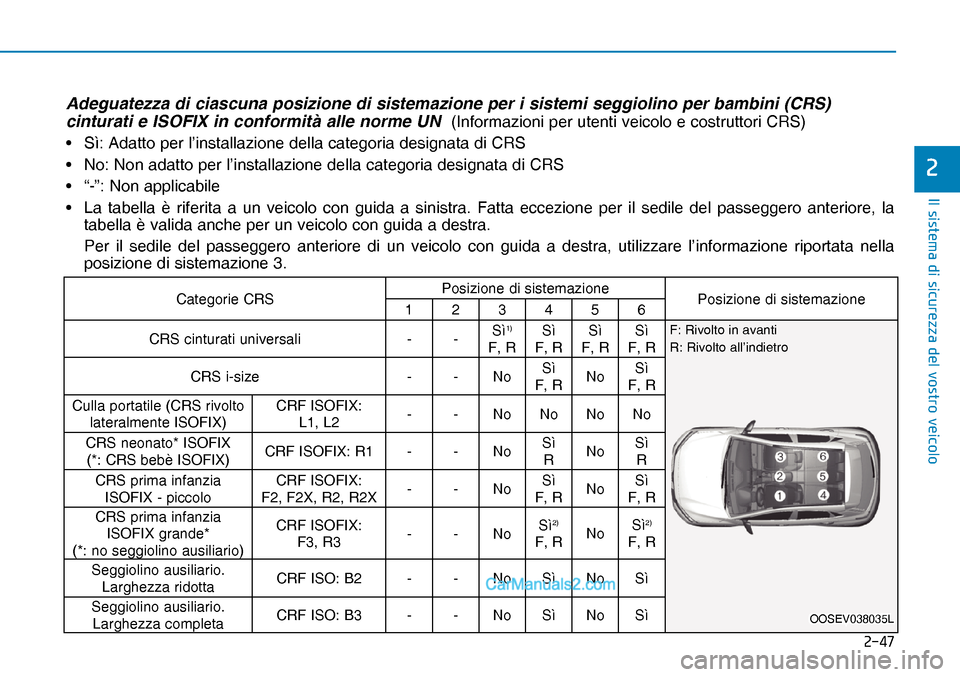

Adeguatezza di ciascuna posizione di sistemazione per i sistemi seggiolino per bambini (CRS)
cinturati e ISOFIX in conformità alle norme UN
(Informazioni per utenti veicolo e costruttori CRS)
• Sì: Adatto per l’installazione della categoria designata di CRS
• No: Non adatto per l’installazione della categoria designata di CRS
• “-”: Non applicabile
• La tabella è riferita a un veicolo con guida a sinistra. Fatta eccezione per il sedile del passeggero anteriore, la
tabella è valida anche per un veicolo con guida a destra.
Per il sedile del passeggero anteriore di un veicolo con guida a destra, utilizzare l’informazione riportata nella
posizione di sistemazione 3.
Categorie CRSPosizione di sistemazione
Posizione di sistemazione
123456
CRS cinturati universali - -Sì
1)
F, RSì
F, RSì
F, RSì
F, R
CRS i-size - - NoSì
F, RNoSì
F, R
Culla portatile (CRS rivolto
lateralmente ISOFIX) CRF ISOFIX:
L1, L2 - - No No No No
CRS neonato* ISOFIX
(*: CRS bebè ISOFIX) CRF ISOFIX: R1 - - NoSì
RNoSì
R
CRS prima infanzia
ISOFIX - piccolo CRF ISOFIX:
F2, F2X, R2, R2X --NoSì
F, RNoSì
F, R
CRS prima infanzia
ISOFIX grande*
(*: no seggiolino ausiliario) CRF ISOFIX:
F3, R3 --NoSì
2)
F, RNoSì2)
F, R
Seggiolino ausiliario.
Larghezza ridotta CRF ISO: B2 - - No Sì No Sì
Seggiolino ausiliario.
Larghezza completa CRF ISO: B3 - - No Sì No Sì
OOSEV038035LOOSEV038035L
F: Rivolto in avanti
R: Rivolto all’indietro
FE Italy 2.indd 4710/29/2018 11:33:48 AM


,OVLVWHPDGLVLFXUH]]DGHOYRVWURYHLFROR

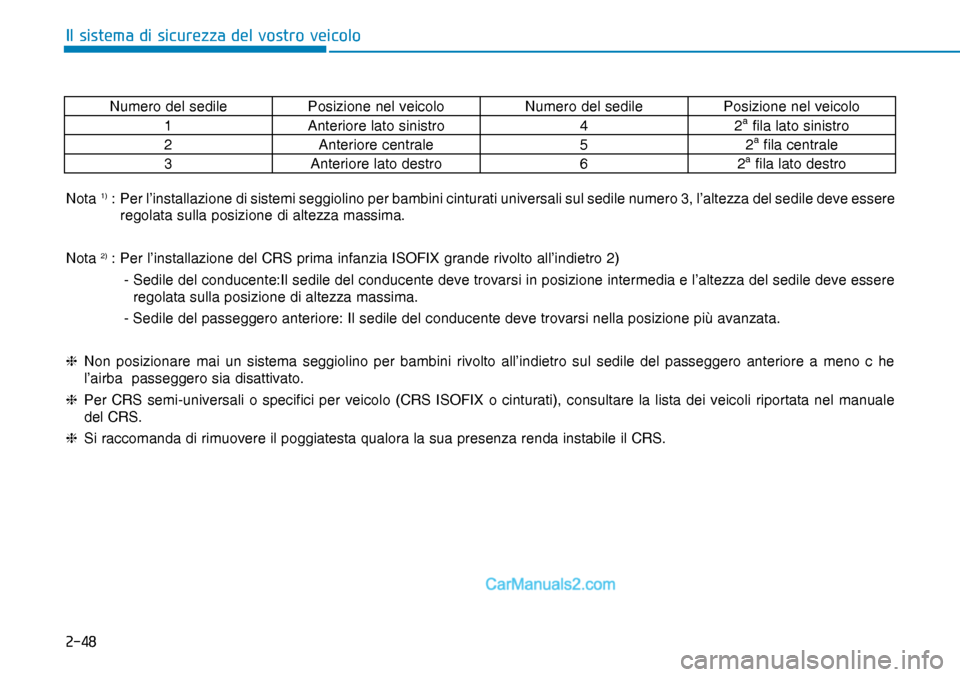

Nota 1) : Per l’installazione di sistemi seggiolino per bambini cinturati universali sul sedile numero 3, l’altezza del sedile deve essere
regolata sulla posizione di altezza massima.
Nota
2) : Per l’installazione del CRS prima infanzia ISOFIX grande rivolto all’indietro 2)
- Sedile del conducente:Il sedile del conducente deve trovarsi in posizione intermedia e l’altezza del sedile deve essere
regolata sulla posizione di altezza massima.
- Sedile del passeggero anteriore: Il sedile del conducente deve trovarsi nella posizione più avanzata.
❈ Non posizionare mai un sistema seggiolino per bambini rivolto all’indietro sul sedile del passeggero anteriore a meno c he
l’airba passeggero sia disattivato.
❈ Per CRS semi-universali o specifici per veicolo (CRS ISOFIX o cinturati), consultare la lista dei veicoli riportata nel manuale
del CRS.
❈ Si raccomanda di rimuovere il poggiatesta qualora la sua presenza renda instabile il CRS.
Numero del sedile Posizione nel veicolo Numero del sedile Posizione nel veicolo
1 Anteriore lato sinistro 4 2a fila lato sinistro
2 Anteriore centrale 5 2a fila centrale
3 Anteriore lato destro 6 2a fila lato destro
FE Italy 2.indd 4810/29/2018 11:33:48 AM


,OVLVWHPDGLVLFXUH]]DGHOYRVWURYHLFROR

Fascia di peso Nome Costruttore Tipo di fissaggioOmologazione
ECE-R44
Group 0+ Cabriofix & Familyfix Maxi Cosi ISOFIX E4 04443907
Group I Duo Plus Britax RömerISOFIX e cinghia
superioreE1 04301133
Group II KidFix II XP Britax RömerISOFIX e cintura
veicoloE1 04301323
Group III Junior Maxi Graco Cintura Veicolo E11 04.04.164
❈ Graco Junior Maxi verrà utilizzato senza poggiatesta
Informazioni sul costruttore del CRS
Maxi Cosi http://www.maxi-cosi.com
Britax Römmer http://www.britax.com
Graco http://www.gracobaby.com
Sistemi seggiolino per bambini consigliati
FE Italy 2.indd 4910/29/2018 11:33:48 AM


,OVLVWHPDGLVLFXUH]]DGHOYRVWURYHLFROR

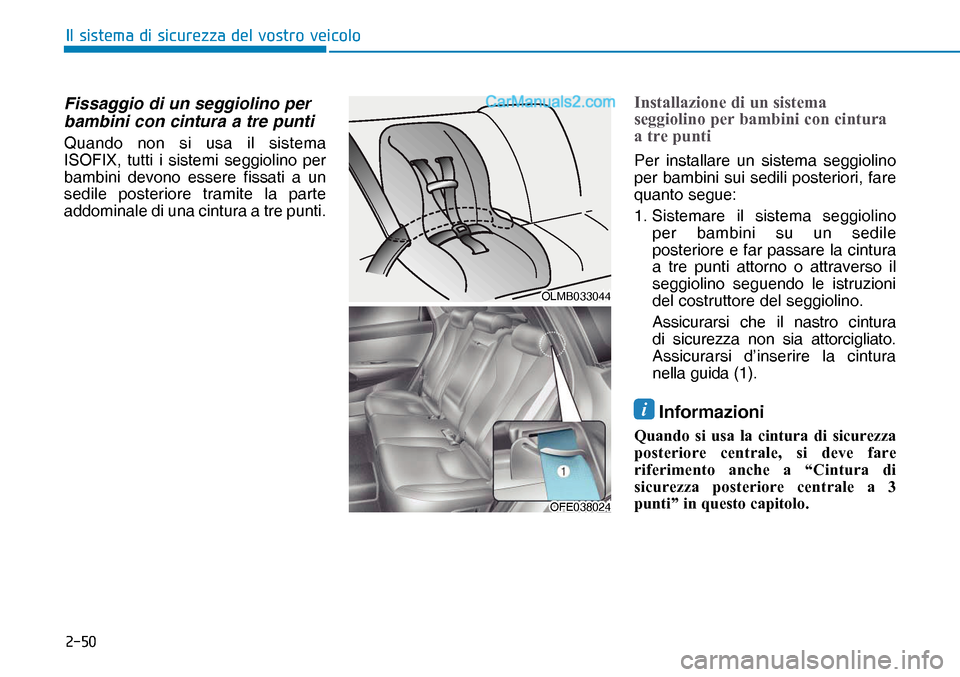

Fissaggio di un seggiolino per
bambini con cintura a tre punti
Quando non si usa il sistema
ISOFIX, tutti i sistemi seggiolino per
bambini devono essere fissati a un
sedile posteriore tramite la parte
addominale di una cintura a tre punti.
Installazione di un sistema
seggiolino per bambini con cintura
a tre punti
Per installare un sistema seggiolino
per bambini sui sedili posteriori, fare
quanto segue:
1. Sistemare il sistema seggiolino
per bambini su un sedile
posteriore e far passare la cintura
a tre punti attorno o attraverso il
seggiolino seguendo le istruzioni
del costruttore del seggiolino.
Assicurarsi che il nastro cintura
di sicurezza non sia attorcigliato.
Assicurarsi d’inserire la cintura
nella guida (1).
i Informazioni
Quando si usa la cintura di sicurezza
posteriore centrale, si deve fare
riferimento anche a “Cintura di
sicurezza posteriore centrale a 3
punti” in questo capitolo.
OLMB033044OLMB033044
OFE038024OFE038024
FE Italy 2.indd 5010/29/2018 11:33:48 AM


,OVLVWHPDGLVLFXUH]]DGHOYRVWURYHLFROR

2. Allacciare la linguetta cintura a tre
punti nella fibbia. Ascoltare che si
senta distintamente un “click”.
i Informazioni
Posizionare il pulsante di rilascio in modo
che sia facilmente accessibile in caso di
emergenza.3. Recuperare il lasco della
cintura nella misura maggiore
possibile spingendo in basso il
sistema seggiolino per bambini e
riavvolgendo nel contempo il tratto
dorsale della cintura nell’arrotolatore.
4. Spingere e tirare il sistema
seggiolino per bambini per
verificare che la cintura di
sicurezza lo trattenga saldamente
in posizione.Se il costruttore del sistema
seggiolino per bambini raccomanda
di usare la cinghia superiore con la
cintura a tre punti, fare riferimento a
Fissaggio di un sistema seggiolino
per bambini con sistema “Ancoraggio
cinghia superiore” in questo capitolo.
Per rimuovere il sistema seggiolino
per bambini, premere il pulsante di
rilascio sulla fibbia, quindi estrarre
la cintura a tre punti dal sistema
seggiolino per bambini e lasciare che
la cintura di sicurezza si riavvolga
completamente.
OLMB033045OLMB033045OLMB033046OLMB033046
