2019 Hyundai Nexo Manuale del proprietario (in Italian)

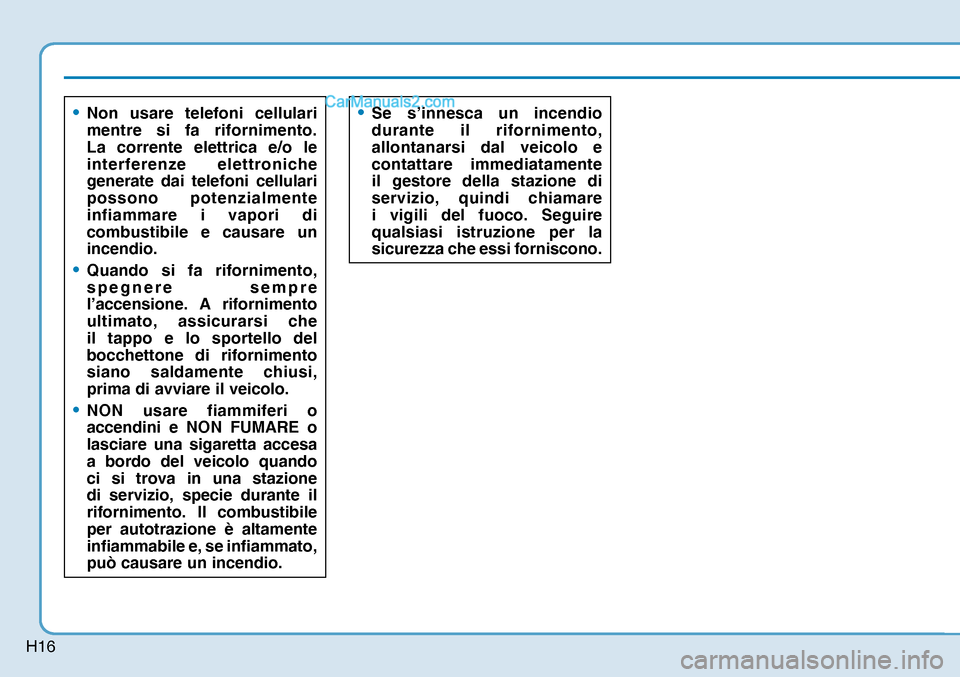

H16
• Non usare telefoni cellulari
mentre si fa rifornimento.
La corrente elettrica e/o le
interferenze elettroniche
generate dai telefoni cellulari
possono potenzialmente
infiammare i vapori di
combustibile e causare un
incendio.
• Quando si fa rifornimento,
spegnere sempre
l’accensione. A rifornimento
ultimato, assicurarsi che
il tappo e lo sportello del
bocchettone di rifornimento
siano saldamente chiusi,
prima di avviare il veicolo.
• NON usare fiammiferi o
accendini e NON FUMARE o
lasciare una sigaretta accesa
a bordo del veicolo quando
ci si trova in una stazione
di servizio, specie durante il
rifornimento. Il combustibile
per autotrazione è altamente
infiammabile e, se infiammato,
può causare un incendio.
• Se s’innesca un incendio
durante il rifornimento,
allontanarsi dal veicolo e
contattare immediatamente
il gestore della stazione di
servizio, quindi chiamare
i vigili del fuoco. Seguire
qualsiasi istruzione per la
sicurezza che essi forniscono.

H17
Spie e indicatori luminosi
OFE048100L
1. Indicatore di potenza
2. Tachimetro
3. Termometro pila celle a
combustibile
4. Indicatore livello combustibile
5. Contachilometri totale/Display
LCD/Computer di viaggio
6. Spie e indicatori luminosi
Spia airbag Spia sistema di carica Indicatore controllo
elettronico di stabilità OFF
(Indicatore ESC OFF) Spia sistema di assistenza
prevenzione collisione
frontale (Spia sistema
FCA)
Spia cintura di sicurezzaSpia riserva combustibileIndicatore immobilizzatore
Spia freno di stazionamento
e fluido freno Spia bassa pressione
pneumatico Freccia EPBSpia freno di
stazionamento elettronico
(Spia EPB)
Spia frenata rigenerativa Spia di richiesta assistenza Indicatore luce abbagliante AUTO
HOLDIndicatore AUTO HOLD
Spia sistema frenante
antibloccaggio (Spia ABS) Spia abbassamento
potenza Indicatore luci accese Spia generale
Spia ripartitore di frenata
elettronico (Spia EBD)
Spia perdita d’idrogeno
(Rossa) Indicatore Ready Spia fari a LED
Spia sensore perdita
d’idrogeno (Gialla)Indicatore sistema di
assistenza mantenimento
corsia (Indicatore sistema LKA) Indicatore retronebbia
Spia servosterzo elettrico
(Spia EPS) Indicatore controllo
elettronico di stabilità
(Indicatore ESC)
Rossa
Gialla
❈ Per maggiori dettagli, fare riferimento a “Quadro strumenti” nel
capitolo 3.
)81=,21$/,7

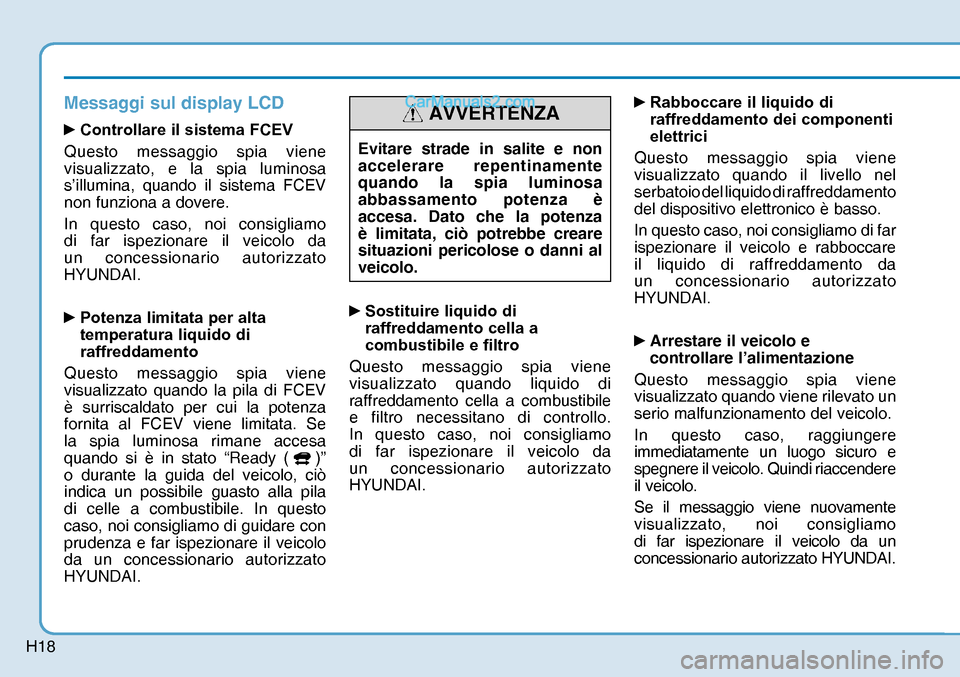

H18
Messaggi sul display LCD

yControllare il sistema FCEV
Questo messaggio spia viene
visualizzato, e la spia luminosa
s’illumina, quando il sistema FCEV
non funziona a dovere.
In questo caso, noi consigliamo
di far ispezionare il veicolo da
un concessionario autorizzato
HYUNDAI.

y
Potenza limitata per alta
temperatura liquido di
raffreddamento
Questo messaggio spia viene
visualizzato quando la pila di FCEV
è surriscaldato per cui la potenza
fornita al FCEV viene limitata. Se
la spia luminosa rimane accesa
quando si è in stato “Ready (
)”
o durante la guida del veicolo, ciò
indica un possibile guasto alla pila
di celle a combustibile. In questo
caso, noi consigliamo di guidare con
prudenza e far ispezionare il veicolo
da un concessionario autorizzato
HYUNDAI.
y
Sostituire liquido di
raffreddamento cella a
combustibile e filtro
Questo messaggio spia viene
visualizzato quando liquido di
raffreddamento cella a combustibile
e filtro necessitano di controllo.
In questo caso, noi consigliamo
di far ispezionare il veicolo da
un concessionario autorizzato
HYUNDAI.
y
Rabboccare il liquido di
raffreddamento dei componenti
elettrici
Questo messaggio spia viene
visualizzato quando il livello nel
serbatoio del liquido di raffreddamento
del dispositivo elettronico è basso.
In questo caso, noi consigliamo di far
ispezionare il veicolo e rabboccare
il liquido di raffreddamento da
un concessionario autorizzato
HYUNDAI.

y
Arrestare il veicolo e
controllare l’alimentazione
Questo messaggio spia viene
visualizzato quando viene rilevato un
serio malfunzionamento del veicolo.
In questo caso, raggiungere
immediatamente un luogo sicuro e
spegnere il veicolo. Quindi riaccendere
il veicolo.
Se il messaggio viene nuovamente
visualizzato, noi consigliamo
di far ispezionare il veicolo da un
concessionario autorizzato HYUNDAI. Evitare strade in salite e non
accelerare repentinamente
quando la spia luminosa
abbassamento potenza è
accesa. Dato che la potenza
è limitata, ciò potrebbe creare
situazioni pericolose o danni al
veicolo.
AVVERTENZA

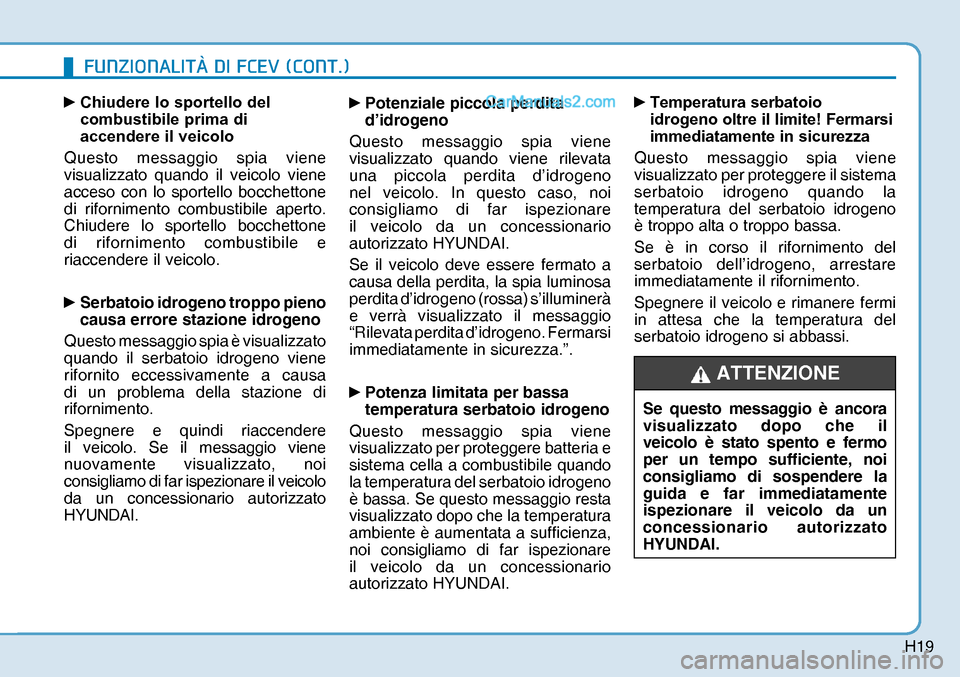

H19

y
Chiudere lo sportello del
combustibile prima di
accendere il veicolo
Questo messaggio spia viene
visualizzato quando il veicolo viene
acceso con lo sportello bocchettone
di rifornimento combustibile aperto.
Chiudere lo sportello bocchettone
di rifornimento combustibile e
riaccendere il veicolo.

y
Serbatoio idrogeno troppo pieno
causa errore stazione idrogeno
Questo messaggio spia è visualizzato
quando il serbatoio idrogeno viene
rifornito eccessivamente a causa
di un problema della stazione di
rifornimento.
Spegnere e quindi riaccendere
il veicolo. Se il messaggio viene
nuovamente visualizzato, noi
consigliamo di far ispezionare il veicolo
da un concessionario autorizzato
HYUNDAI.
y
Potenziale piccola perdita
d’idrogeno
Questo messaggio spia viene
visualizzato quando viene rilevata
una piccola perdita d’idrogeno
nel veicolo. In questo caso, noi
consigliamo di far ispezionare
il veicolo da un concessionario
autorizzato HYUNDAI.
Se il veicolo deve essere fermato a
causa della perdita, la spia luminosa
perdita d’idrogeno (rossa) s’illuminerà
e verrà visualizzato il messaggio
“Rilevata perdita d’idrogeno. Fermarsi
immediatamente in sicurezza.”.

y
Potenza limitata per bassa
temperatura serbatoio idrogeno
Questo messaggio spia viene
visualizzato per proteggere batteria e
sistema cella a combustibile quando
la temperatura del serbatoio idrogeno
è bassa. Se questo messaggio resta
visualizzato dopo che la temperatura
ambiente è aumentata a sufficienza,
noi consigliamo di far ispezionare
il veicolo da un concessionario
autorizzato HYUNDAI.
y
Temperatura serbatoio
idrogeno oltre il limite! Fermarsi
immediatamente in sicurezza
Questo messaggio spia viene
visualizzato per proteggere il sistema
serbatoio idrogeno quando la
temperatura del serbatoio idrogeno
è troppo alta o troppo bassa.
Se è in corso il rifornimento del
serbatoio dell’idrogeno, arrestare
immediatamente il rifornimento.
Spegnere il veicolo e rimanere fermi
in attesa che la temperatura del
serbatoio idrogeno si abbassi.
Se questo messaggio è ancora
visualizzato dopo che il
veicolo è stato spento e fermo
per un tempo sufficiente, noi
consigliamo di sospendere la
guida e far immediatamente
ispezionare il veicolo da un
concessionario autorizzato
HYUNDAI.
ATTENZIONE
)81=,21$/,7

H20

y
Rilevata perdita d’idrogeno.
Fermarsi immediatamente in
sicurezza
Questo messaggio spia viene
visualizzato, e la spia luminosa perdita
d’idrogeno (rossa) s’illumina, quando
viene rilevata una perdita d’idrogeno
nel veicolo. In questo caso, noi
consigliamo di sospendere la guida
e fermare immediatamente il veicolo
in un luogo sicuro. Quindi spegnere
il veicolo e farlo ispezionare da un
concessionario autorizzato HYUNDAI.

y
Controllare il sensore perdita
d’idrogeno
Questo messaggio spia viene
visualizzato, e la segnalazione
luminosa indicante il malfunzionamento
del sensore di rilevamento perdita
d’idrogeno s’illumina, quando si verifica
un malfunzionamento nel sensore
di rilevamento perdita d’idrogeno. In
questo caso, noi consigliamo di far
Immediatamente ispezionare il veicolo
da un concessionario autorizzato
HYUNDAI.
yRifornimento…
Questo messaggio spia viene
visualizzato durante un rifornimento
del veicolo. Non accendere il veicolo
e attendere che il rifornimento venga
completato.

y
Controllare il sensore sportello
combustibile
Questo messaggio spia viene
visualizzato quando si verifica un
malfunzionamento nel sensore
situato sotto il bocchettone di
rifornimento, usato per comunicare
con la stazione di rifornimento.
Controllare se ci sono corpi estranei
attorno al bocchettone di rifornimento
e, nel caso, rimuoverli. Se questo
messaggio resta visualizzato dopo
che i corpi estranei sono stati rimossi,
noi consigliamo di far ispezionare
il veicolo da un concessionario
autorizzato HYUNDAI.
y
Aprire lo sportello del
combustibile dopo aver spento
il veicolo
Questo messaggio spia viene
visualizzato quando si cerca di aprire
lo sportello bocchettone di rifornimento
combustibile mentre il veicolo è
acceso. Spegnere il veicolo e aprire lo
sportello bocchettone di rifornimento
combustibile. Se il messaggio è ancora
visualizzato dopo qualche tempo, noi
consigliamo di far ispezionare il veicolo
da un concessionario autorizzato
HYUNDAI.

y
Sostituire il serbatoio idrogeno.
Numero massimo di cicli di
rifornimento superato
Questo messaggio spia viene
visualizzato quando il numero di cicli
di rifornimento del veicolo supera
il valore predefinito (4.995 volte). Il
sistema cella a combustibile smette
di funzionare per motivi di sicurezza,
anche se il veicolo è stato rifornito a
sufficienza ed è esente da problemi.
In questo caso, noi consigliamo di
far sostituire il sistema di accumulo
idrogeno da un concessionario
autorizzato HYUNDAI.

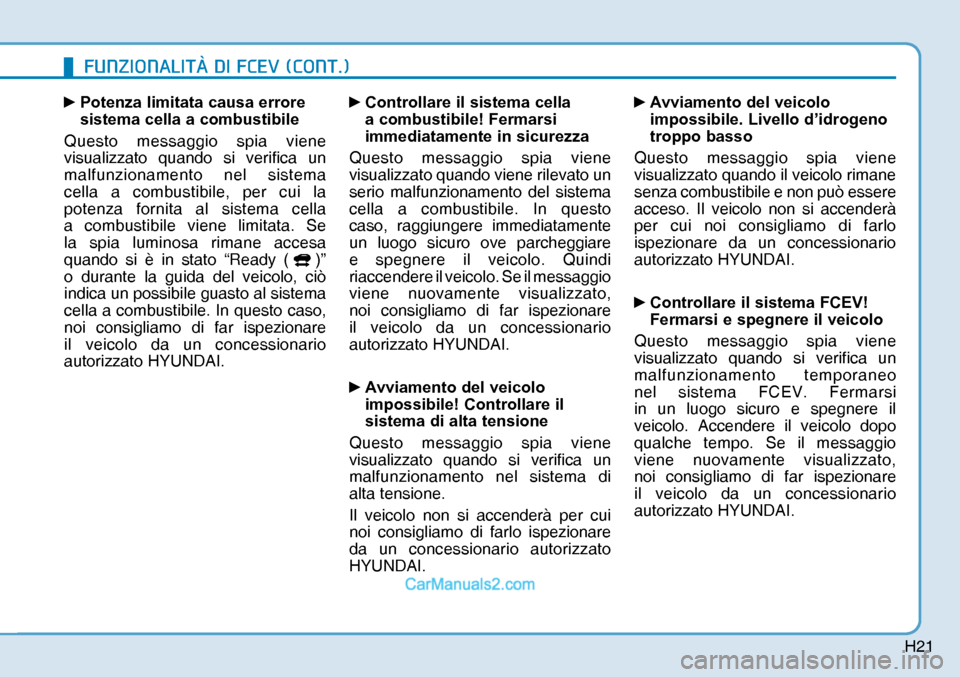

H21

y
Potenza limitata causa errore
sistema cella a combustibile
Questo messaggio spia viene
visualizzato quando si verifica un
malfunzionamento nel sistema
cella a combustibile, per cui la
potenza fornita al sistema cella
a combustibile viene limitata. Se
la spia luminosa rimane accesa
quando si è in stato “Ready (
)”
o durante la guida del veicolo, ciò
indica un possibile guasto al sistema
cella a combustibile. In questo caso,
noi consigliamo di far ispezionare
il veicolo da un concessionario
autorizzato HYUNDAI.
y
Controllare il sistema cella
a combustibile! Fermarsi
immediatamente in sicurezza
Questo messaggio spia viene
visualizzato quando viene rilevato un
serio malfunzionamento del sistema
cella a combustibile. In questo
caso, raggiungere immediatamente
un luogo sicuro ove parcheggiare
e spegnere il veicolo. Quindi
riaccendere il veicolo. Se il messaggio
viene nuovamente visualizzato,
noi consigliamo di far ispezionare
il veicolo da un concessionario
autorizzato HYUNDAI.

y
Avviamento del veicolo
impossibile! Controllare il
sistema di alta tensione
Questo messaggio spia viene
visualizzato quando si verifica un
malfunzionamento nel sistema di
alta tensione.
Il veicolo non si accenderà per cui
noi consigliamo di farlo ispezionare
da un concessionario autorizzato
HYUNDAI.
y
Avviamento del veicolo
impossibile. Livello d’idrogeno
troppo basso
Questo messaggio spia viene
visualizzato quando il veicolo rimane
senza combustibile e non può essere
acceso. Il veicolo non si accenderà
per cui noi consigliamo di farlo
ispezionare da un concessionario
autorizzato HYUNDAI.

y
Controllare il sistema FCEV!
Fermarsi e spegnere il veicolo
Questo messaggio spia viene
visualizzato quando si verifica un
malfunzionamento temporaneo
nel sistema FCEV. Fermarsi
in un luogo sicuro e spegnere il
veicolo. Accendere il veicolo dopo
qualche tempo. Se il messaggio
viene nuovamente visualizzato,
noi consigliamo di far ispezionare
il veicolo da un concessionario
autorizzato HYUNDAI.
)81=,21$/,7

H22

y

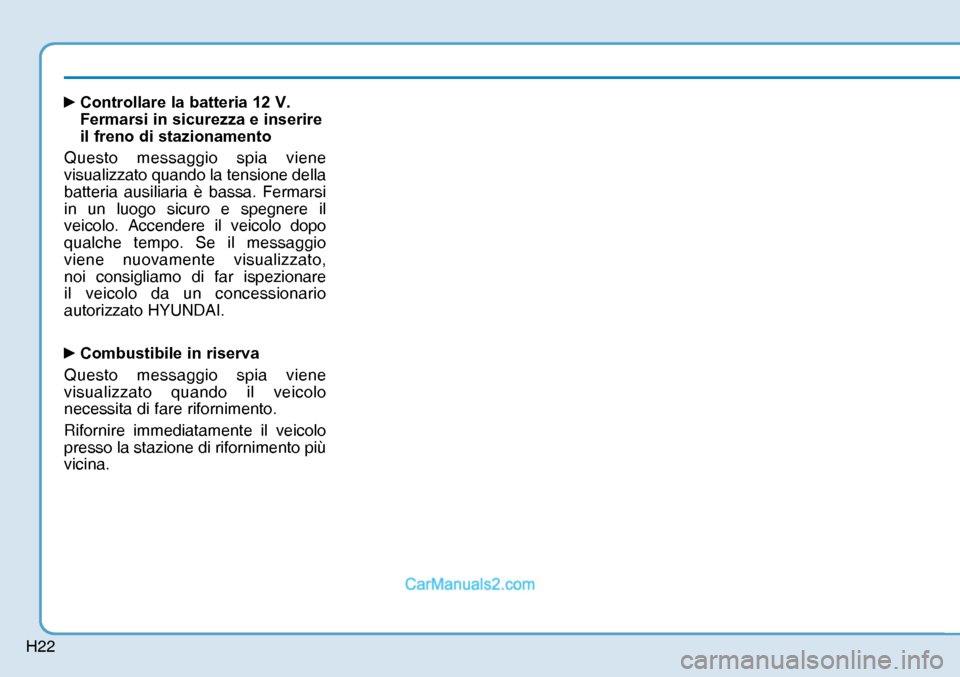

Controllare la batteria 12 V.
Fermarsi in sicurezza e inserire
il freno di stazionamento
Questo messaggio spia viene
visualizzato quando la tensione della
batteria ausiliaria è bassa. Fermarsi
in un luogo sicuro e spegnere il
veicolo. Accendere il veicolo dopo
qualche tempo. Se il messaggio
viene nuovamente visualizzato,
noi consigliamo di far ispezionare
il veicolo da un concessionario
autorizzato HYUNDAI.

yCombustibile in riserva
Questo messaggio spia viene
visualizzato quando il veicolo
necessita di fare rifornimento.
Rifornire immediatamente il veicolo
presso la stazione di rifornimento più
vicina.

H23

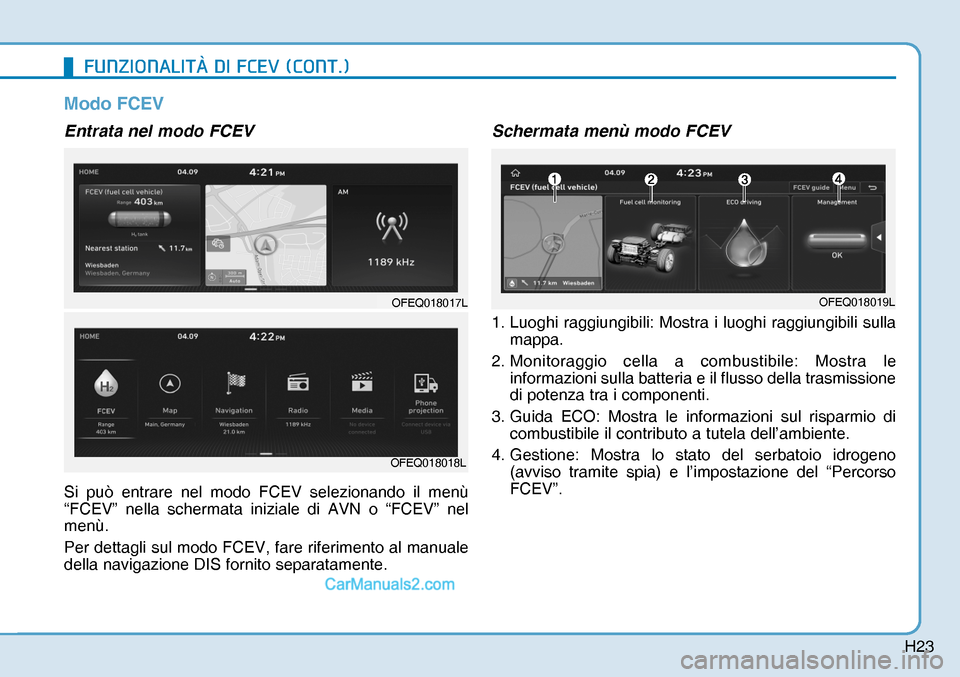

Modo FCEV
Entrata nel modo FCEV
Si può entrare nel modo FCEV selezionando il menù
“FCEV” nella schermata iniziale di AVN o “FCEV” nel
menù.
Per dettagli sul modo FCEV, fare riferimento al manuale
della navigazione DIS fornito separatamente.
Schermata menù modo FCEV
1. Luoghi raggiungibili: Mostra i luoghi raggiungibili sulla
mappa.
2. Monitoraggio cella a combustibile: Mostra le
informazioni sulla batteria e il flusso della trasmissione
di potenza tra i componenti.
3. Guida ECO: Mostra le informazioni sul risparmio di
combustibile il contributo a tutela dell’ambiente.
4. Gestione: Mostra lo stato del serbatoio idrogeno
(avviso tramite spia) e l’impostazione del “Percorso
FCEV”.
OFEQ018017LOFEQ018019L
OFEQ018018L
)81=,21$/,7
