2019 Hyundai Nexo Manuale del proprietario (in Italian)


0DQXWHQ]LRQH
i Informazioni



0DQXWHQ]LRQH

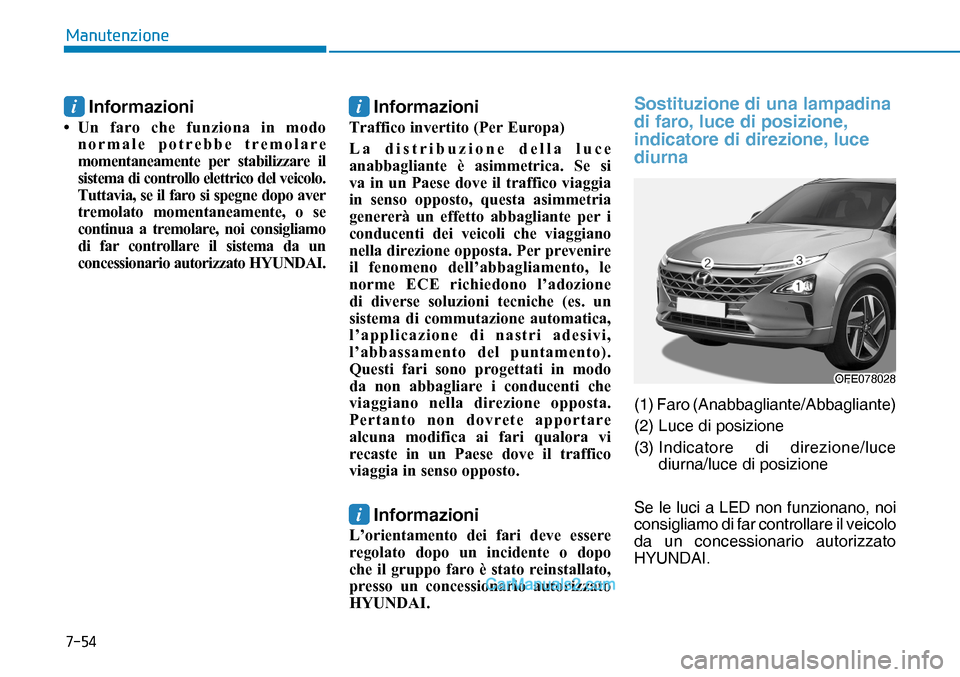

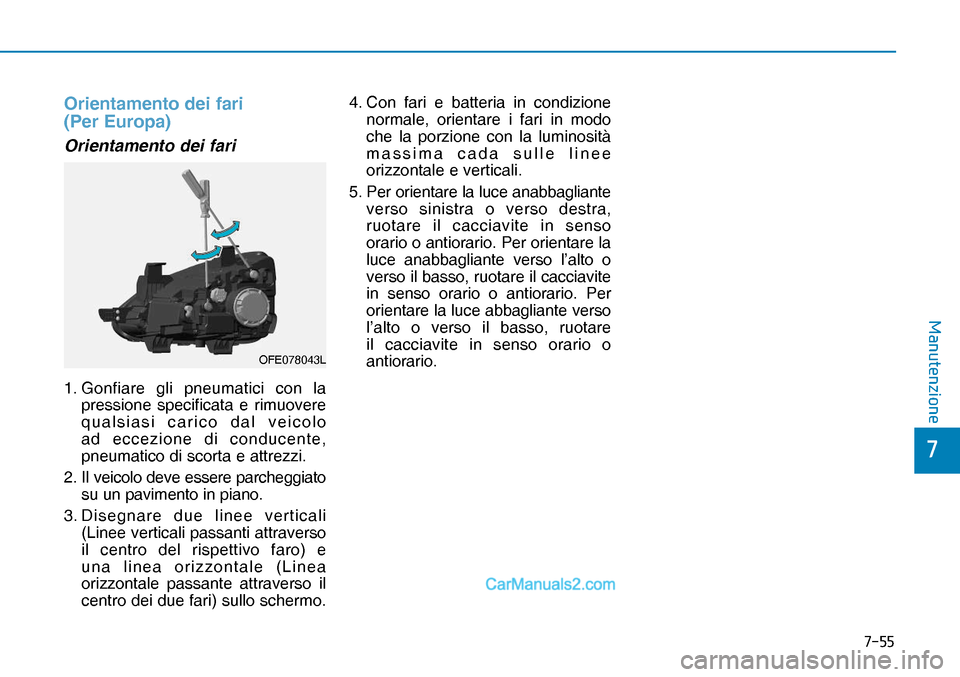

Orientamento dei fari
(Per Europa)
OFE078043LOrientamento dei fari
1. Gonfiare gli pneumatici con la
pressione specificata e rimuovere
qualsiasi carico dal veicolo
ad eccezione di conducente,
pneumatico di scorta e attrezzi.
2. Il veicolo deve essere parcheggiato
su un pavimento in piano.
3. Disegnare due linee verticali
(Linee verticali passanti attraverso
il centro del rispettivo faro) e
una linea orizzontale (Linea
orizzontale passante attraverso il
centro dei due fari) sullo schermo.4. Con fari e batteria in condizione
normale, orientare i fari in modo
che la porzione con la luminosità
massima cada sulle linee
orizzontale e verticali.
5. Per orientare la luce anabbagliante
verso sinistra o verso destra,
ruotare il cacciavite in senso
orario o antiorario. Per orientare la
luce anabbagliante verso l’alto o
verso il basso, ruotare il cacciavite
in senso orario o antiorario. Per
orientare la luce abbagliante verso
l’alto o verso il basso, ruotare
il cacciavite in senso orario o
antiorario.


0DQXWHQ]LRQH
Unità: mm

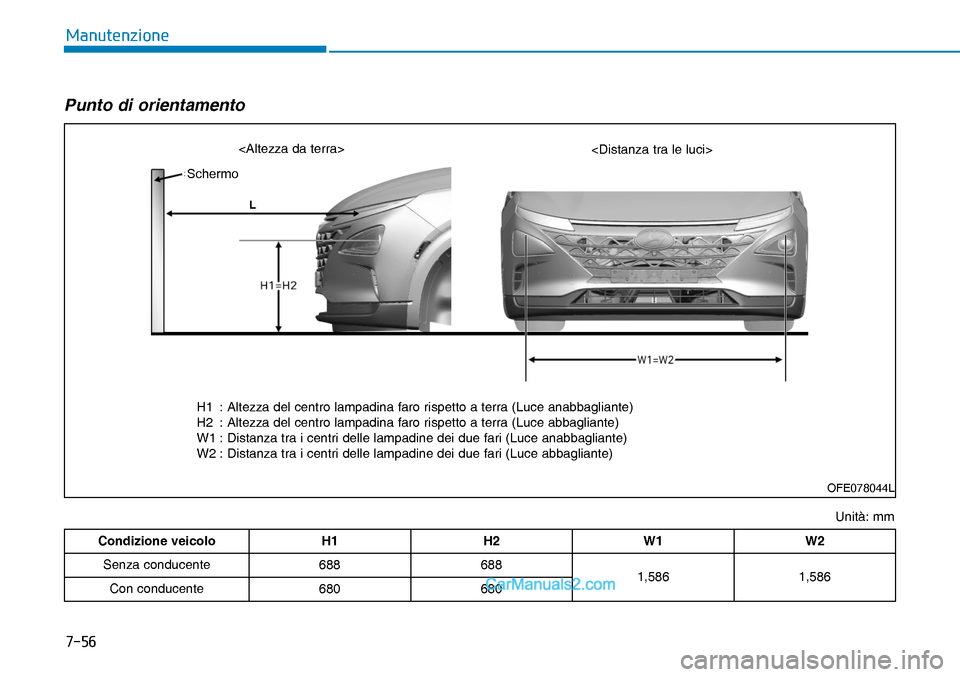

Punto di orientamento
Condizione veicolo H1 H2 W1 W2
Senza conducente 688 688
1,586 1,586
Con conducente 680 680
OFE078044L
H1 : Altezza del centro lampadina faro rispetto a terra (Luce anabbagliante)
H2 : Altezza del centro lampadina faro rispetto a terra (Luce abbagliante)
W1 : Distanza tra i centri delle lampadine dei due fari (Luce anabbagliante)
W2 : Distanza tra i centri delle lampadine dei due fari (Luce abbagliante)
6FKHUPR



0DQXWHQ]LRQH

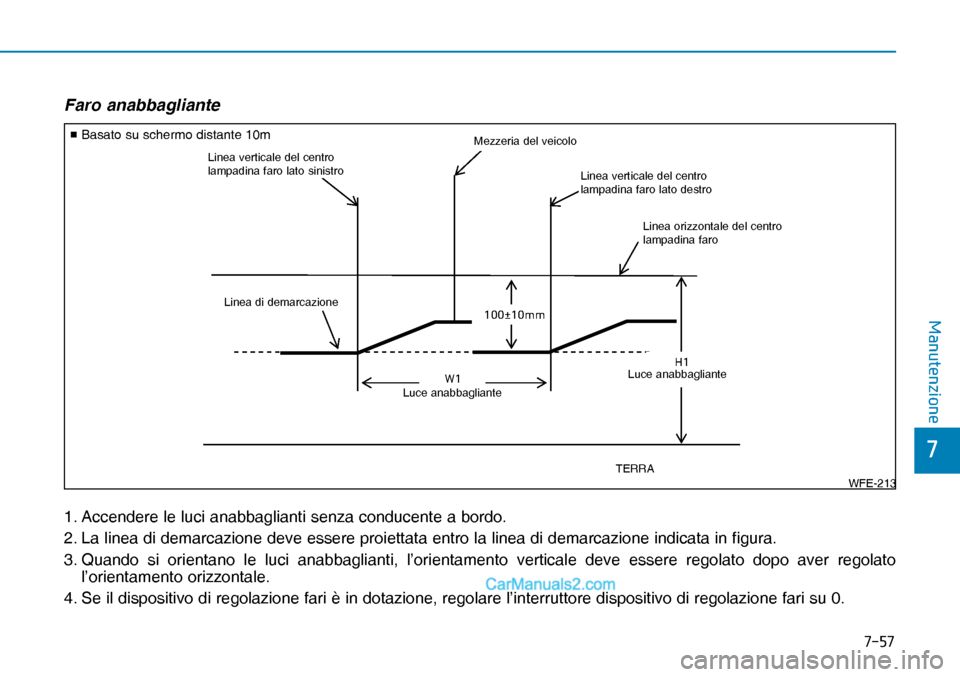

Faro anabbagliante
1. Accendere le luci anabbaglianti senza conducente a bordo.
2. La linea di demarcazione deve essere proiettata entro la linea di demarcazione indicata in figura.
3. Quando si orientano le luci anabbaglianti, l’orientamento verticale deve essere regolato dopo aver regolato
l’orientamento orizzontale.
4. Se il dispositivo di regolazione fari è in dotazione, regolare l’interruttore dispositivo di regolazione fari su 0.
:&DUD[LV
9HUWLFDOOLQHRIOHIW
KHDGODPSEXOEFHQWHU
&XW2II/LQH
9HUWLFDOOLQHRIULJKW
KHDGODPSEXOEFHQWHU
+RUL]RQWDOOLQHRI
KHDGODPSEXOEFHQWHU
*5281'

hPP
+
/RZEHDP
/RZ%($0
WFE-213

v
Basato su schermo distante 10m
Linea verticale del centro
lampadina faro lato sinistro
Linea verticale del centro
lampadina faro lato destro
Linea orizzontale del centro
lampadina faro
Mezzeria del veicolo
Luce anabbagliante
Luce anabbagliante
Linea di demarcazione
TERRA


0DQXWHQ]LRQH

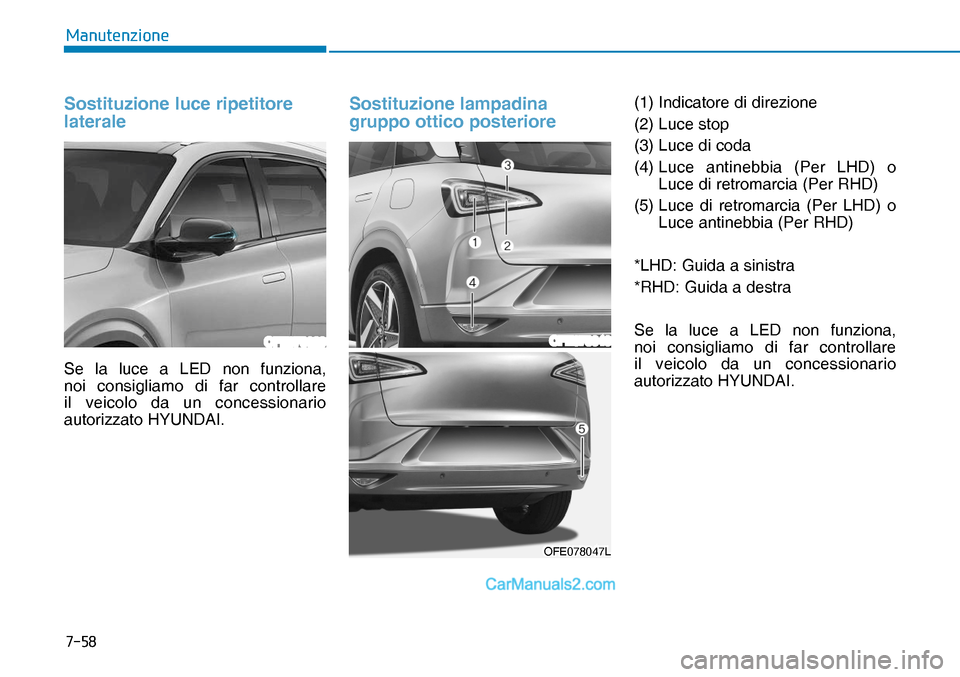

Sostituzione luce ripetitore
laterale
Se la luce a LED non funziona,
noi consigliamo di far controllare
il veicolo da un concessionario
autorizzato HYUNDAI.
Sostituzione lampadina
gruppo ottico posteriore
OFE078029OFE078040
OFE078047LOFE078047L(1) Indicatore di direzione
(2) Luce stop
(3) Luce di coda
(4) Luce antinebbia (Per LHD) o
Luce di retromarcia (Per RHD)
(5) Luce di retromarcia (Per LHD) o
Luce antinebbia (Per RHD)
*LHD: Guida a sinistra
*RHD: Guida a destra
Se la luce a LED non funziona,
noi consigliamo di far controllare
il veicolo da un concessionario
autorizzato HYUNDAI. OFE078029 OFE078040



0DQXWHQ]LRQH

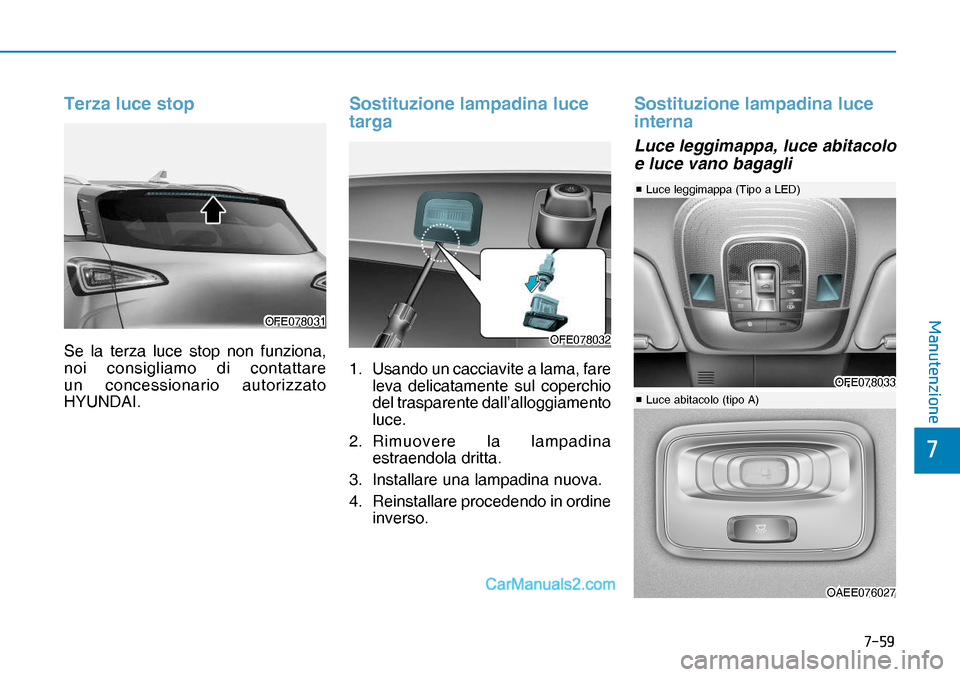

Terza luce stop
Se la terza luce stop non funziona,
noi consigliamo di contattare
un concessionario autorizzato
HYUNDAI.
Sostituzione lampadina luce
targa
1. Usando un cacciavite a lama, fare
leva delicatamente sul coperchio
del trasparente dall’alloggiamento
luce.
2. Rimuovere la lampadina
estraendola dritta.
3. Installare una lampadina nuova.
4. Reinstallare procedendo in ordine
inverso.
Sostituzione lampadina luce
interna
OFE078032OFE078032
OFE078033OFE078033
OAEE076027OAEE076027

v

Luce leggimappa (Tipo a LED)
OFE078031OFE078031Luce leggimappa, luce abitacolo
e luce vano bagagli
v

Luce abitacolo (tipo A)


0DQXWHQ]LRQH
Se la luce a LED non funziona, noi
consigliamo di far controllare il veicolo
da un concessionario autorizzato
HYUNDAI.

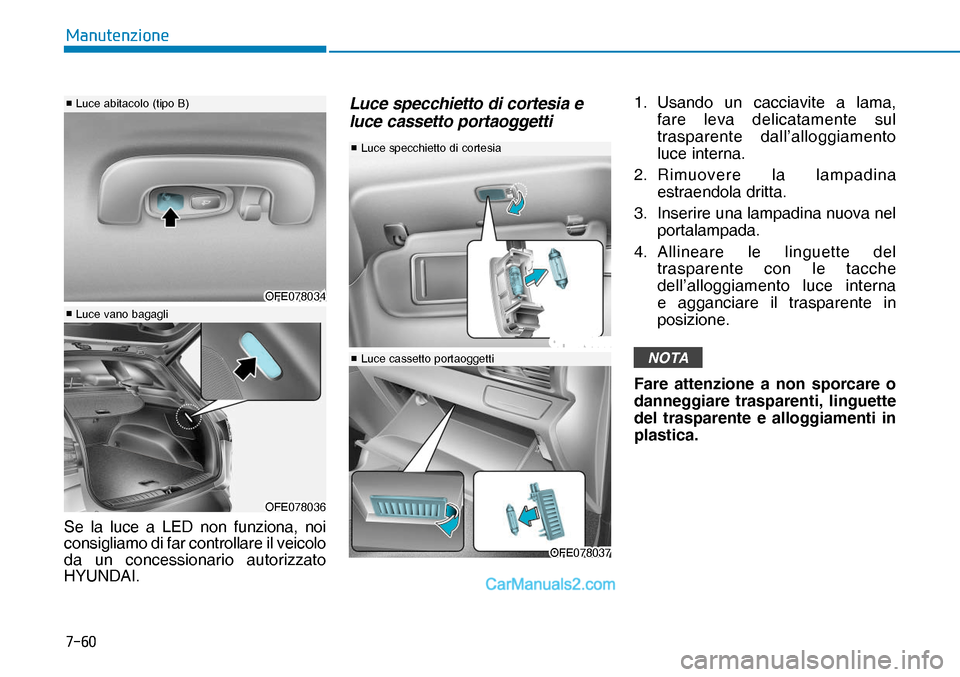

Luce specchietto di cortesia e
luce cassetto portaoggetti1. Usando un cacciavite a lama,
fare leva delicatamente sul
trasparente dall’alloggiamento
luce interna.
2. Rimuovere la lampadina
estraendola dritta.
3. Inserire una lampadina nuova nel
portalampada.
4. Allineare le linguette del
trasparente con le tacche
dell’alloggiamento luce interna
e agganciare il trasparente in
posizione.
NOTA

v

Luce specchietto di cortesia
OFE078035
v

Luce cassetto portaoggetti
OFE078037OFE078037
OFE078034OFE078034
OFE078036OFE078036

v

Luce abitacolo (tipo B)

v

Luce vano bagagliFare attenzione a non sporcare o
danneggiare trasparenti, linguette
del trasparente e alloggiamenti in
plastica. OFE078035



0DQXWHQ]LRQH

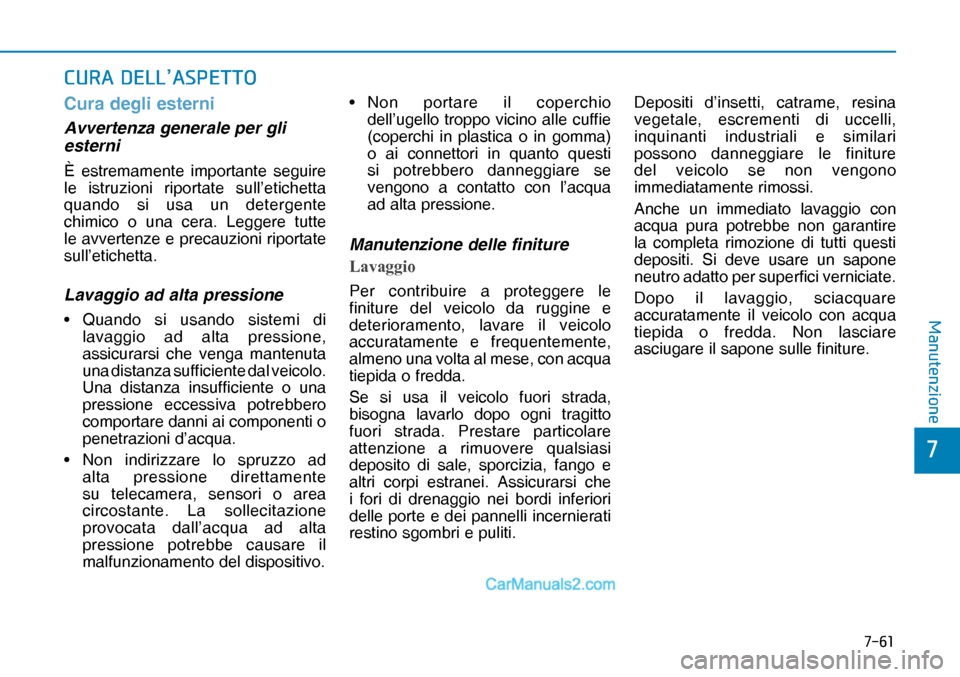

&85$'(//
