2018 TOYOTA PRIUS PLUG-IN HYBRID Manual de utilização (in Portuguese)

6477-3. Manutenção que pode ser feita por si
7
Cuidados e manutenção
Retire a pilha gasta.
Quando remover a tampa, se não
conseguir visualizar a pilha devido
ao módulo que está preso à cober-
tura superior, remova-o para que a
pilha fique visível conforme exibido
na ilustração.
Quando remover a pilha, utilize
uma chave de fendas de tamanho
adequado.
Introduza uma pilha nova com o terminal “+” virado para cima.
Ao instalar, inverta os passos referidos.
nUtilize uma pilha de lítio CR2032
lAs pilhas podem ser adquiridas em qualquer concessionário Toyota autori-
zado, reparador Toyota autorizado, qualquer reparador da sua confiança e
<004800500003004f0052004d00440056000300470048000300440053004400550048004f004b0052005600030048004f007000570055004c00460052005600030052005800030047004800030050006900540058004c005100440056000300490052005700
52004a005500690049004c004600440056[
lSubstitua apenas pelo mesmo tipo de pilha ou equivalente, recomendada
pelo fabricante.
lDesfaça-se das pilhas usadas de acordo com a política ambiental existente.
nSe a pilha da chave eletrónica estiver gasta
Podem ocorrer os seguintes sintomas:
lO sistema de chave inteligente para entrada e arranque e o comando
remoto podem não funcionar devidamente.
lO campo operacional torna-se reduzido.
3
4

6487-3. Manutenção que pode ser feita por si
AV I S O
nPilhas retiradas e outros componentes
Estas peças são pequenas e se forem engolidas por crianças podem pro-
vocar asfixia. Mantenha-as afastadas de crianças. A falta de cuidado pode
resultar em morte ou ferimentos graves.
nCertificação para o sistema de chave inteligente para entrada e arranque
PERIGO
RISCO DE EXPLOSÃO SE A PILHA FOR SUBSTITUÍDA POR UMA DE
TIPO INCORRETO.
DESFAÇA-SE DAS PILHAS USADAS DE ACORDO COM AS INSTRUÇÕES.
ATENÇÃO
nPara um funcionamento normal após a substituição da pilha
Cumpra com as seguintes medidas de precaução a fim de evitar acidentes:
lTrabalhe sempre com as mãos secas.
A humidade pode causar oxidação.
lNão toque nem mova nenhum outro componente dentro do comando
remoto.
lNão dobre nenhum dos terminais da pilha.

6497-3. Manutenção que pode ser feita por si
7
Cuidados e manutenção
Verificação e substituição dos fusíveis
Desligue o interruptor “Power”.
Certifique-se que a ficha de carregamento não está ligada. Para além
disso, não utilize o Sistema de Ar Condicionado com Comando Remoto
durante o procedimento.
Abra a tampa da caixa de fusíveis.
Compartimento do motor com caixa de fusíveis tipo A
Enquanto pressiona as 2 pati-
lhas, retire a tampa.
Quando fechar a tampa, certifi-
que-se que prende as 2 patilhas.
Compartimento do motor com caixa de fusíveis tipo B
Enquanto pressiona as 3 pati-
lhas, retire a tampa.
Quando fechar a tampa, certifi-
que-se que prende as 3 patilhas.
Se um componente elétrico não funcionar, pode ter fundido um
fusível. Se isso acontecer, verifique e substitua os fusíveis, se
necessário.
1
2

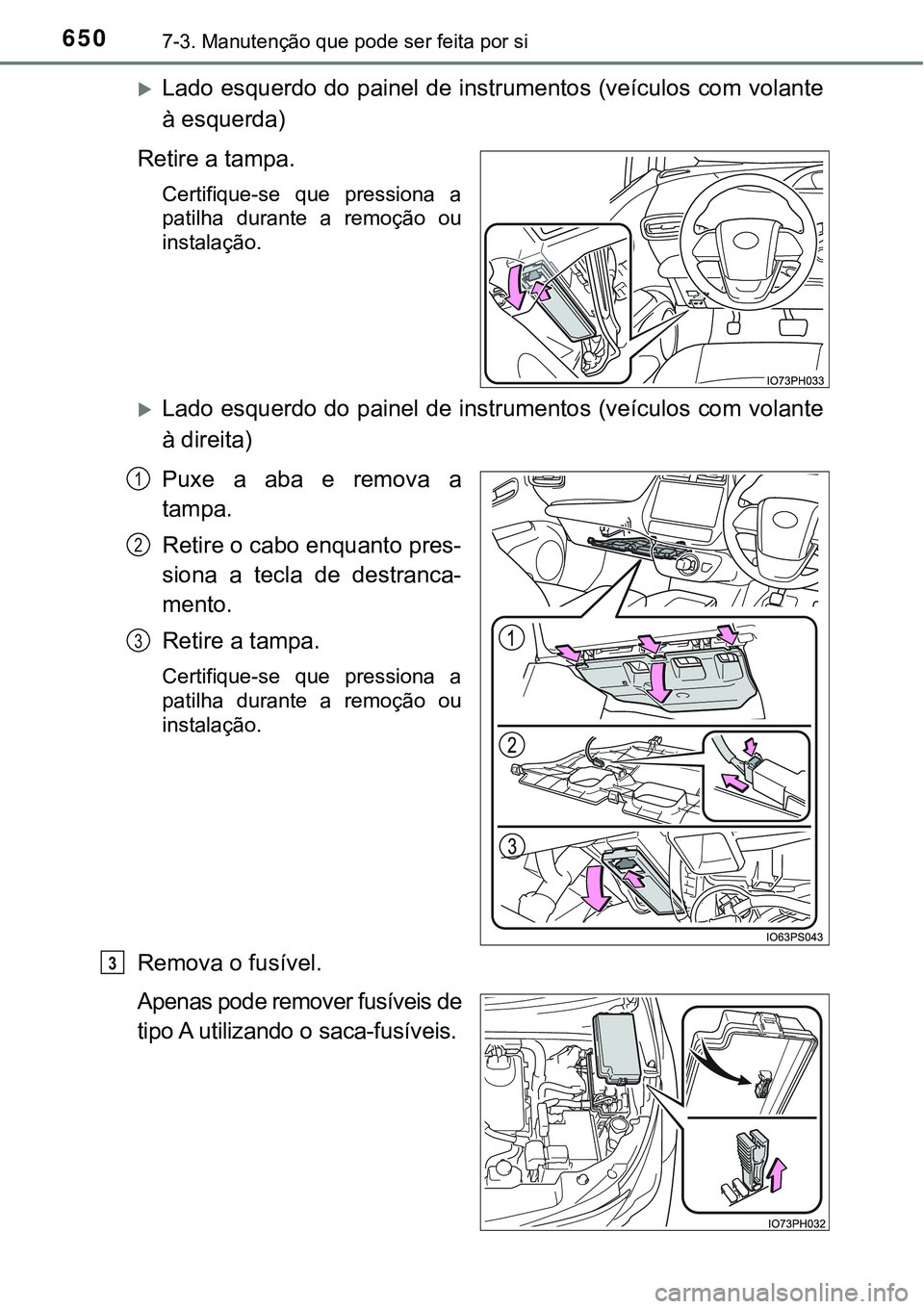

6507-3. Manutenção que pode ser feita por si
Lado esquerdo do painel de instrumentos (veículos com volante
à esquerda)
Retire a tampa.
Certifique-se que pressiona a
patilha durante a remoção ou
instalação.
Lado esquerdo do painel de instrumentos (veículos com volante
à direita)
Puxe a aba e remova a
tampa.
Retire o cabo enquanto pres-
siona a tecla de destranca-
mento.
Retire a tampa.
Certifique-se que pressiona a
patilha durante a remoção ou
instalação.
Remova o fusível.
Apenas pode remover fusíveis de
tipo A utilizando o saca-fusíveis.
1
2
3
3

6517-3. Manutenção que pode ser feita por si
7
Cuidados e manutenção
Verifique se o fusível está fundido.
Fusível normal
Fusível fundido
Substitua o fusível fundido por outro com amperagem adequada. A
amperagem está inscrita na tampa da caixa de fusíveis.
4
1
2
Tipo ATipo B
Tipo C

6527-3. Manutenção que pode ser feita por si
nDepois de substituir um fusível
lSe as luzes não acenderem depois de ter substituído o fusível, pode ser
necessário substituir uma lâmpada. (P. 653)
lSe o fusível substituído voltar a fundir, leve o seu veículo a um concessio-
nário Toyota autorizado, reparador Toyota autorizado ou a qualquer repara-
<004700520055000300470044000300560058004400030046005200510049004c00440051006f004400030053004400550044000300540058004800030048005600570048000300530055005200460048004700440003004400030058005000440003004c00
51005600530048006f006d00520011[
nSe houver uma sobrecarga nos circuitos
Os fusíveis foram concebidos para fundir. Desta forma protegem a cablagem
de eventuais danos.
nQuando substituir lâmpadas
A Toyota recomenda que utilize produtos genuínos Toyota especialmente
concebidos para este veículo. Uma vez que certas lâmpadas estão ligadas a
circuitos projetados para evitar uma sobrecarga, peças que não sejam genuí-
nas ou peças que não tenham sido especificamente concebidas para este
veículo podem não ser utilizáveis.
AV I S O
nPara evitar falhas no sistema e incêndio no veículo
Cumpra com as seguintes medidas de precaução.
O incumprimento das mesmas pode resultar em danos no veículo e num
possível incêndio ou ferimentos.
lNunca utilize um fusível com uma amperagem superior à indicada ou
qualquer outro objeto no lugar de um fusível.
lUtilize, sempre, um fusível Toyota genuíno ou equivalente.
Nunca substitua um fusível por um fio elétrico, nem durante uma instala-
ção temporária.
lNão modifique o fusível nem a caixa de fusíveis.
ATENÇÃO
nAntes de substituir fusíveis
Determine e repare a causa da sobrecarga elétrica em qualquer concessio-
nário Toyota autorizado, reparador Toyota autorizado ou em qualquer repa-
rador da sua confiança o mais rapidamente possível.

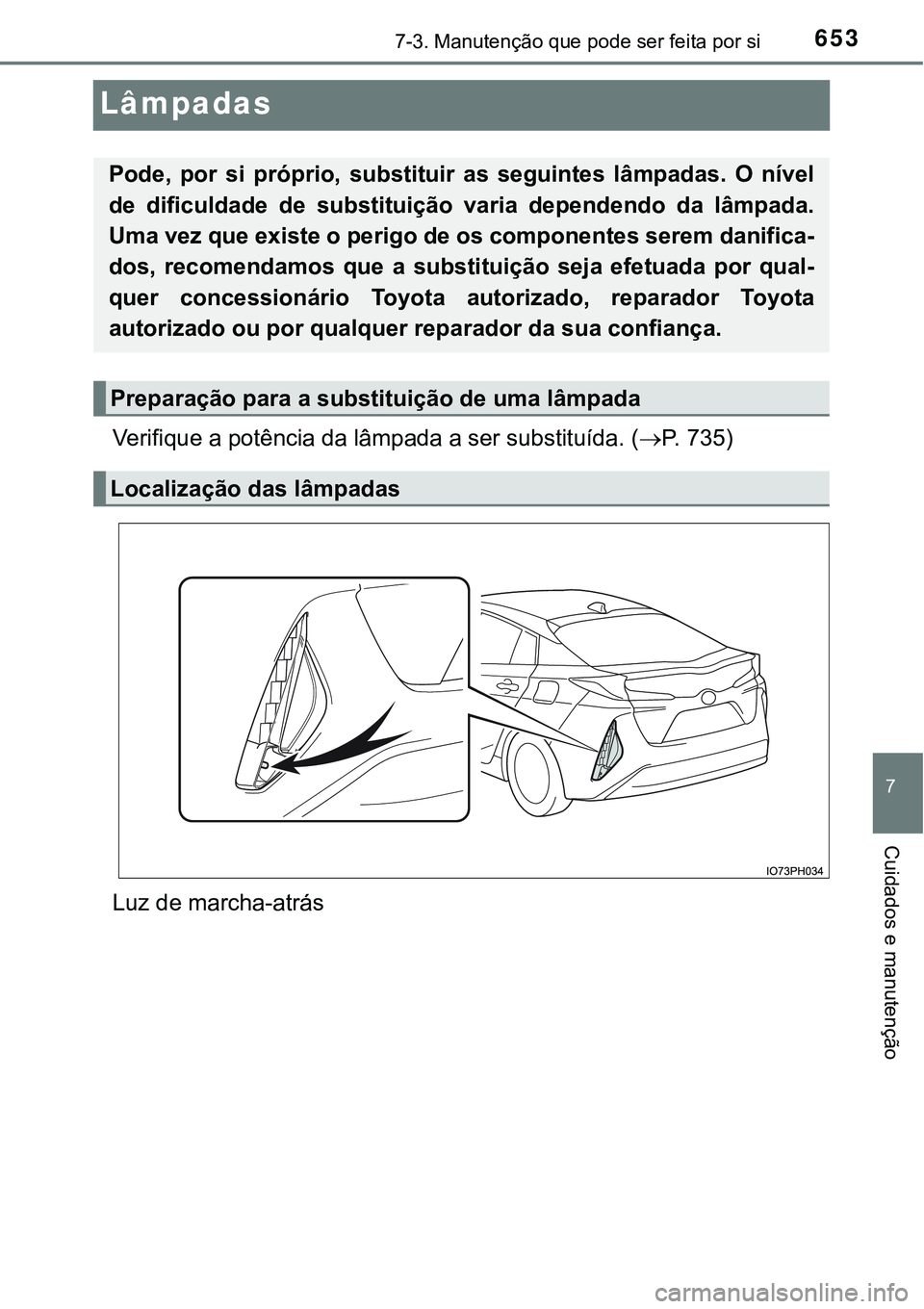

6537-3. Manutenção que pode ser feita por si
7
Cuidados e manutenção
Lâmpadas
Verifique a potência da lâmpada a ser substituída. (P. 7 3 5 )
Luz de marcha-atrás
Pode, por si próprio, substituir as seguintes lâmpadas. O nível
de dificuldade de substituição varia dependendo da lâmpada.
Uma vez que existe o perigo de os componentes serem danifica-
dos, recomendamos que a substituição seja efetuada por qual-
quer concessionário Toyota autorizado, reparador Toyota
autorizado ou por qualquer reparador da sua confiança.
Preparação para a substituição de uma lâmpada
Localização das lâmpadas

6547-3. Manutenção que pode ser feita por si
nLuzes de marcha-atrás
Remova os 2 grampos que prendem a parte inferior da tampa na
parte detrás do pneu traseiro.
Puxe a parte central do
grampo para fora para des-
bloquear utilizando uma
chave de fendas de cabeça
plana e, de seguida, puxe-a
para a remover.
Remova os 3 grampos que prendem a parte superior da tampa.
Rode o grampo para o lado esquerdo para o remover.
Puxe a parte central do grampo para fora para desbloquear
utilizando uma chave de fendas de cabeça plana e de
seguida, puxe-a para a remover.
Puxe a parte central do grampo para fora para desbloquear
utilizando uma chave de fendas de cabeça plana e de
seguida, puxe-a para a remover.
Substituição das lâmpadas
1
2
1
2
3
