6638-1. Informação importante
8
Quando surge uma avaria
Se o seu veículo tiver de ser parado numa
emergência
Pressione de forma constante e firme o pedal do travão com
ambos os pés.
Não bombeie o pedal do travão repetidamente, uma vez que tal irá
<0044005800500048005100570044005500030052000300480056004900520055006f0052000300510048004600480056005600690055004c0052000300530044005500440003004700480056004400460048004f0048005500440055000300520003005900
48007400460058004f00520011[
Engrene a alavanca seletora da caixa de velocidades em N.
Se a alavanca seletora da caixa de velocidades for engrenada em N
Depois de desacelerar, pare o veículo num local seguro, na berma
da estrada.
Desligue o sistema híbrido.
Se não for possível engrenar a alavanca seletora da caixa de velo-
cidades em N
Continue a pressionar o pedal do travão com ambos os pés a fim
de reduzir a velocidade do veículo o mais possível.
Para parar o sistema híbrido,
pressione e mantenha pressio-
nado o interruptor “Power”
durante 2 segundos consecuti-
vos ou mais, ou pressione-o
brevemente 3 ou mais vezes
seguidas.
Pare o veículo num local seguro, na berma da estrada.
Só em caso de emergência, tal como no caso de ser impossível
parar o veículo de forma normal, pare o veículo utilizando o
seguinte procedimento:
1
2
3
4
3
Pressione e mantenha pressionado
durante 2 segundos ou mais, ou
pressione-o brevemente 3 ou mais
vezes seguidas.
Q
AV I S O
nSe o sistema híbrido tiver de ser desligado durante a condução
A direção assistida elétrica deixa de funcionar, tornando a direção mais
pesada. Reduza a velocidade do veículo, o mais possível, antes de desligar
o sistema híbrido.
5

6648-2. Medidas a tomar em caso de emergência
Se o seu veículo tiver de ser rebocado
Nas situações que se seguem, não é possível rebocar o seu veículo
com outro veículo utilizando cabos ou correntes, uma vez que as
rodas da frente podem estar bloqueadas devido ao bloqueio do tra-
vão de estacionamento. Contacte um concessionário Toyota autori-
zado, reparador Toyota autorizado, qualquer reparador da sua
confiança ou um serviço de pronto-socorro.
lExiste uma avaria no sistema de controlo de engrenamento das
velocidades. (P. 354, 686)
lExiste uma avaria no sistema imobilizador. (P. 7 5 )
lExiste uma avaria no sistema de chave inteligente para entrada e
arranque. (P. 7 0 8 )
lA bateria de 12 volts está descarregada. (P. 7 1 2 )
As situações que se seguem podem indicar que existe um problema
com a caixa de velocidades do sistema híbrido. Contacte um conces-
sionário Toyota autorizado, reparador Toyota autorizado, qualquer
reparador da sua confiança ou ainda um serviço comercial de pronto-
socorro antes de iniciar o reboque.
lA mensagem de aviso do sistema híbrido é exibida no mostrador
de informações múltiplas e o veículo não se move.
lO veículo faz um ruído anormal.
Se for necessário rebocar o seu veículo, recomendamos que o
reboque seja feito por um concessionário Toyota autorizado,
reparador Toyota autorizado, por qualquer reparador da sua
confiança ou por um serviço comercial de pronto-socorro, utili-
zando um camião tipo levantamento das rodas ou um camião
tipo caixa plana.
Utilize um sistema de correntes de segurança para todos os
reboques e respeite as normas governamentais e locais.
Situações nas quais é impossível que o seu veículo seja rebo-
cado por outro veículo
Situações nas quais é necessário contactar um concessionário
antes de iniciar o reboque

6658-2. Medidas a tomar em caso de emergência
8
Quando surge uma avaria
Não reboque com um camião tipo
guincho para evitar danos na car-
roçaria.
Reboque com um camião tipo guincho
Reboque com um camião tipo levantamento das rodas
Pela parte da frentePela parte traseira
Liberte o travão de estaciona-
mento.Utilize uma zorra de reboque por
baixo das rodas da frente.

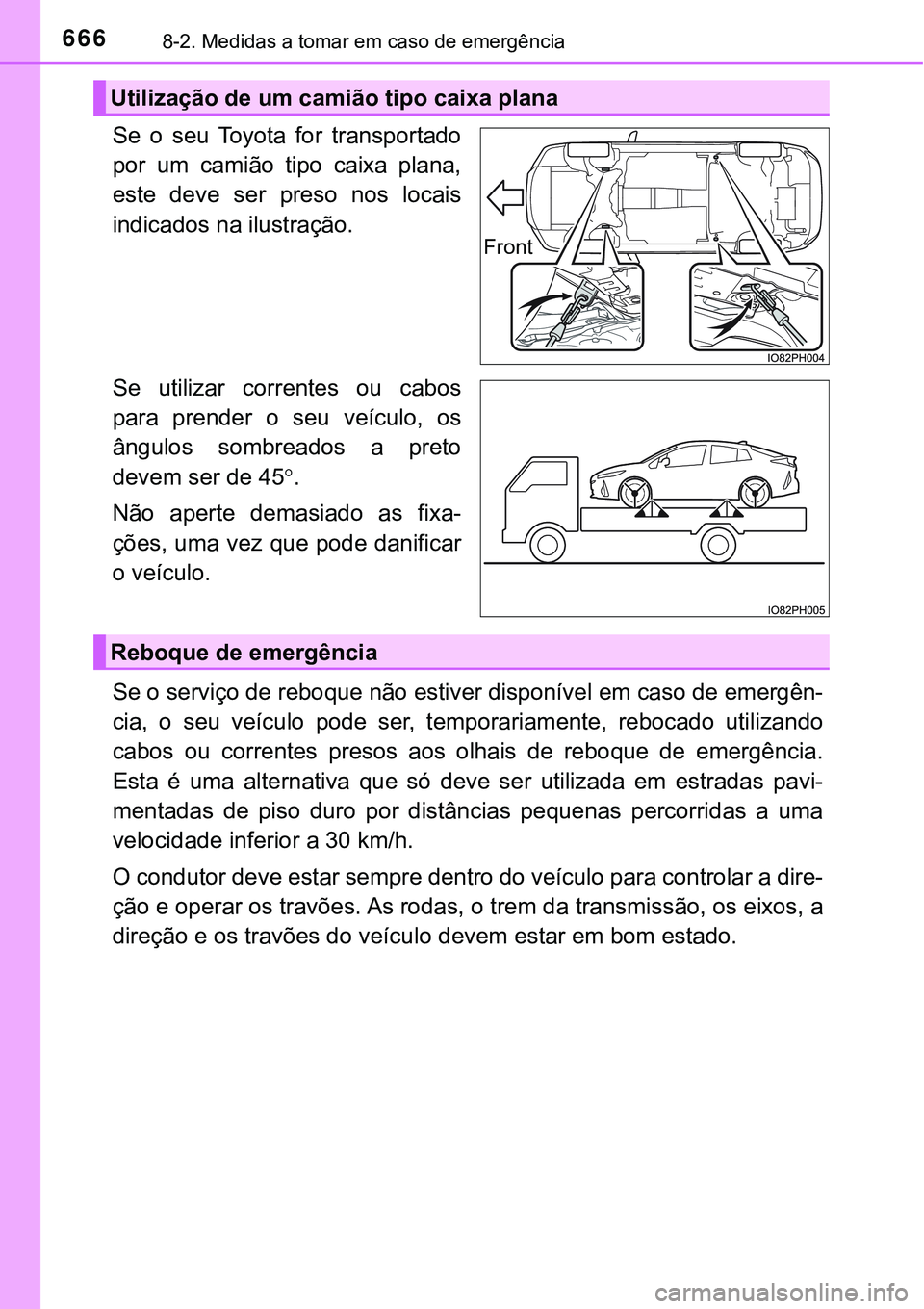

6668-2. Medidas a tomar em caso de emergência
Se o seu Toyota for transportado
por um camião tipo caixa plana,
este deve ser preso nos locais
indicados na ilustração.
Se utilizar correntes ou cabos
para prender o seu veículo, os
ângulos sombreados a preto
devem ser de 45.
Não aperte demasiado as fixa-
ções, uma vez que pode danificar
o veículo.
Se o serviço de reboque não estiver disponível em caso de emergên-
cia, o seu veículo pode ser, temporariamente, rebocado utilizando
cabos ou correntes presos aos olhais de reboque de emergência.
Esta é uma alternativa que só deve ser utilizada em estradas pavi-
mentadas de piso duro por distâncias pequenas percorridas a uma
velocidade inferior a 30 km/h.
O condutor deve estar sempre dentro do veículo para controlar a dire-
ção e operar os travões. As rodas, o trem da transmissão, os eixos, a
direção e os travões do veículo devem estar em bom estado.
Utilização de um camião tipo caixa plana
Front
Reboque de emergência

6678-2. Medidas a tomar em caso de emergência
8
Quando surge uma avaria
Retire o olhal de reboque para fora. (P. 628)
Retire a tampa do olhal utili-
zando uma chave de fendas de
cabeça plana.
Para proteger a carroçaria, colo-
que um pano entre a chave de fen-
das e a carroçaria, conforme
ilustrado na imagem.
Introduza o olhal no orifício e
aperte-o parcialmente à mão.
Aperte o olhal de reboque fir-
memente utilizando uma chave
de porcas ou uma barra de
metal.
Quando apertar com uma chave
de porcas ou uma barra de metal,
certifique-se que não danifica a
carroçaria do veículo.
Prenda, de forma segura, os cabos ou as correntes ao olhal de reboque.
Tenha cuidado para não danificar a carroçaria do veículo.
Entre no veículo a ser rebocado e coloque o sistema híbrido em
funcionamento.
Se o sistema híbrido não entrar em funcionamento, coloque o interruptor
“Power” no modo ON.
Desligue o sensor tipo sonar. (se equipado): P. 472
Engrene a alavanca seletora da caixa de velocidades na posição
N
* e liberte o travão de estacionamento.
*: Se não for possível alterar ou confirmar a posição de engrenamento,
contacte um concessionário Toyota autorizado, reparador Toyota autori-
zado, qualquer reparador da sua confiança ou um serviço de pronto-
socorro antes de rebocar.
Procedimento para o reboque de emergência
1
2
3
4
5
6
7

6688-2. Medidas a tomar em caso de emergência
nDurante o reboque
Se o sistema híbrido estiver desligado, a assistência elétrica à travagem e à
direção não funciona, tornando o controlo da direção e da travagem mais
difícil.
nChave de rodas
A chave de rodas está no compartimento da bagagem. (P. 628)
nInstalação do olhal de reboque na parte traseira do veículo
O olhal é utilizado para prender o veículo
quando o transportar.
O olhal de reboque instalado não pode
ser utilizado rebocar outro veículo.
AV I S O
Cumpra com as seguintes medidas de precaução.
O não cumprimento das mesmas pode resultar em morte ou ferimentos gra-
ves.
nQuando rebocar o veículo
nDurante o reboque
lQuando rebocar utilizando cabos ou correntes, evite arranques bruscos,
etc., que exercem uma pressão excessiva nos olhais de reboque, nos
cabos ou nas correntes. Os olhais de reboque, os cabos ou as correntes
podem ficar danificados e, as peças partidas podem atingir pessoas e pro-
vocar danos graves.
lNão desligue o interruptor “Power”.
Isto pode provocar um acidente, uma vez que as rodas da frente estarão
<0045004f00520054005800480044004700440056000300530048004f005200030045004f0052005400580048004c005200030047005200030057005500440059006d0052000300470052000300480056005700440046004c00520051004400500048005100
5700520011[
Certifique-se que transporta o veículo
com as rodas da frente ou as quatro
rodas levantadas do chão. Se o veículo
for rebocado com as rodas da frente em
contacto com o chão, o trem de transmis-
são e as peças relacionadas com o
mesmo podem ficar danificadas ou a ele-
tricidade gerada pelo funcionamento do
motor elétrico pode provocar um incên-
dio, dependendo da natureza dos danos
ou da avaria.

6698-2. Medidas a tomar em caso de emergência
8
Quando surge uma avaria
AV I S O
Cumpra com as seguintes medidas de precaução.
O não cumprimento das mesmas pode resultar em morte ou ferimentos graves.
nInstalação dos olhais de reboque no veículo
lOs olhais de reboque são apenas para veículos que os possuam. Não uti-
lize os olhais de reboque de outro veículo e não utilize os olhais de rebo-
que do seu veículo noutro veículo.
lCertifique-se que os olhais de reboque estão devidamente instalados. Se
estes não estiverem bem instalados, podem soltar-se durante o reboque.
ATENÇÃO
nPara evitar danos no veículo quando rebocar com um camião tipo
levantamento das rodas
Quando elevar o veículo, certifique-se que mantém a distância ao solo ade-
quada para o reboque na extremidade oposta do veículo elevado. Sem a dis-
tância ao solo adequada, o veículo pode ser danificado durante o reboque.
nPara evitar danos na carroçaria quando rebocar com um camião tipo
guincho
Não reboque com um camião tipo guincho, quer pela parte da frente, quer
pela parte traseira do seu veículo.
nPara evitar danos no veículo durante o reboque de emergência
Não prenda cabos ou correntes aos componentes de suspensão.

6708-2. Medidas a tomar em caso de emergência
Se notar algo de errado
lFuga de líquidos por baixo do veículo
(Gotas de água provenientes do ar condicionado depois do uso, é
normal.)
lPneus aparentemente vazios ou com desgaste irregular
lA luz de aviso da temperatura elevada do líquido de refrigeração
pisca ou acende
lAlterações no som do escape
lRuído excessivo de chiadeira dos pneus ao curvar
lRuídos estranhos relacionados com o sistema de suspensão
lGrilar ou outros ruídos relacionados com o sistema híbrido
lMotor a falhar, parar ou a funcionar irregularmente
lPerda substancial de potência
lO veículo a puxar fortemente para um lado quando trava
lO veículo a puxar fortemente para um lado quando conduz numa
estrada plana
lPerda de eficácia da travagem, sensação esponjosa, o pedal
quase a tocar no piso
Se notar algum dos seguintes sintomas, o seu veículo provavel-
mente precisa de ajustes ou de uma reparação. Contacte um
concessionário Toyota autorizado, reparador Toyota autorizado
ou qualquer reparador da sua confiança, o mais rapidamente
possível.
Sintomas visíveis
Sintomas audíveis
Sintomas operacionais
