2018 TOYOTA PRIUS PLUG-IN HYBRID Manual de utilização (in Portuguese)

2633. Agrupamento de instrumentos
3
Agrupamento de instrumentos
AV I S O
nAntes de utilizar o mostrador projetado
lVerifique se a posição e a luminosidade da imagem do mostrador projetado
não interfere com uma condução segura. O ajuste incorreto da posição da
ou luminosidade da imagem pode obstruir a visibilidade do condutor e pro-
vocar um acidente, resultando em morte ou ferimentos graves.
lNão olhe continuamente para o mostrador projetado enquanto conduz, pois
poderá não detetar os peões, objetos no piso, etc. à frente do veículo.
ATENÇÃO
nPara evitar danos em componentes
lNão coloque bebidas perto do projetor
do mostrador projetado. Se verter
algum líquido no projetor, tal poderá
resultar numa avaria elétrica.
lNão coloque nada nem cole autocolan-
tes no projetor do mostrador projetado.
Se o fizer, pode interromper as indica-
ções do mostrador projetado.
lNão toque na parte interior do mostrador
projetado nem espete objetos pontiagu-
dos ou algo semelhante no mesmo. Se o
fizer poderá causar avarias técnicas.Projetor do
mostrador

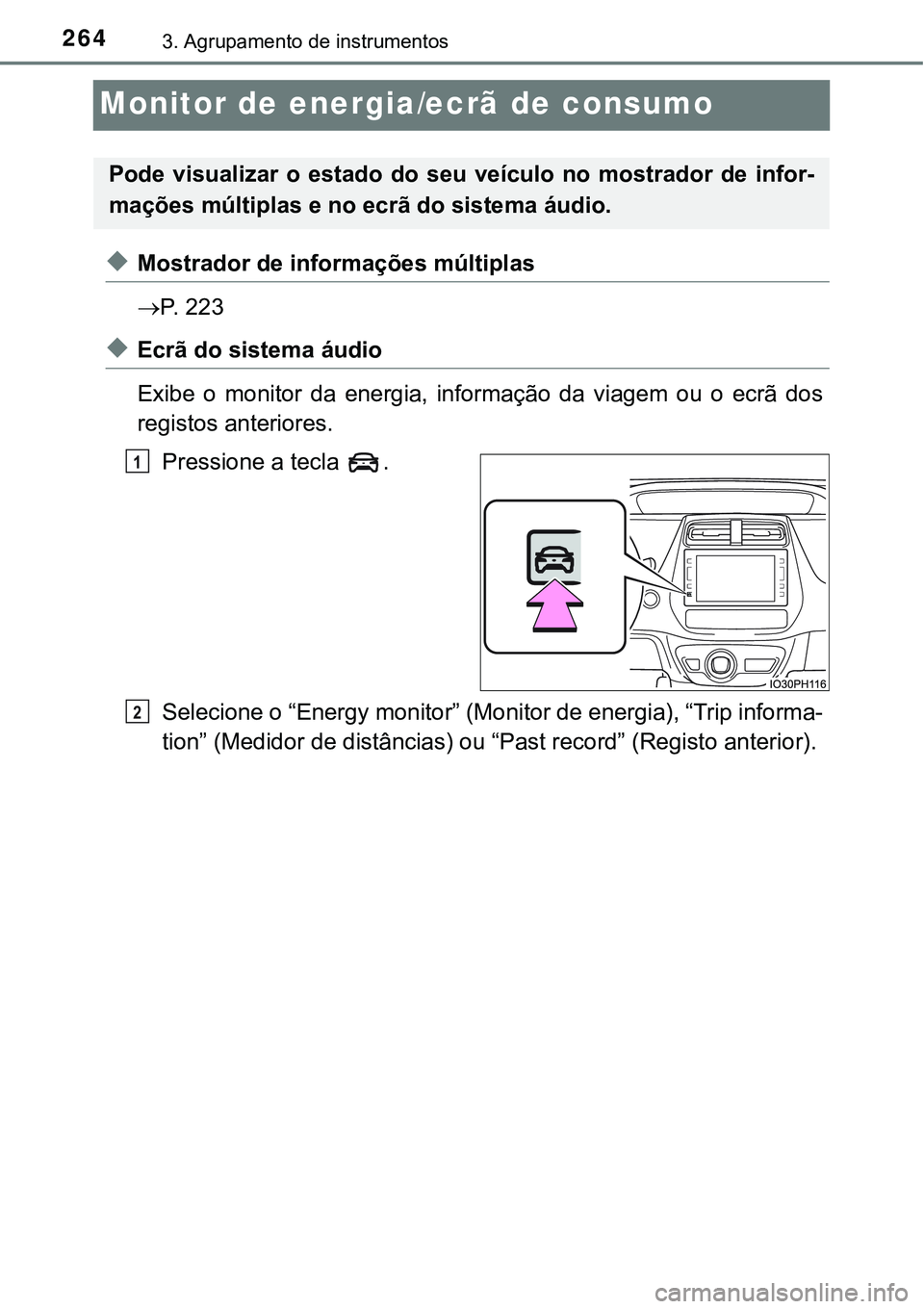

2643. Agrupamento de instrumentos
Monitor de energia/ecrã de consumo
uMostrador de informações múltiplas
P. 2 2 3
uEcrã do sistema áudio
Exibe o monitor da energia, informação da viagem ou o ecrã dos
registos anteriores.
Pressione a tecla .
Selecione o “Energy monitor” (Monitor de energia), “Trip informa-
tion” (Medidor de distâncias) ou “Past record” (Registo anterior).
Pode visualizar o estado do seu veículo no mostrador de infor-
mações múltiplas e no ecrã do sistema áudio.
1
2

2653. Agrupamento de instrumentos
3
Agrupamento de instrumentos
nSumário da função
O monitor de energia pode ser utilizado para verificar o estado de
condução do veículo, estado de funcionamento do sistema híbrido
e o estado da regeneração de energia.
nFluxo de energia e detalhes do mostrador
Quando a energia estiver a fluir, será exibida uma seta e um ponto
brilhante de luz mover-se-á na direção do fluxo de energia. Quando a
energia não estiver a fluir, o ponto brilhante de luz não será exibido.
Como ler o monitor de energia
Ecrã do sistema áudio
Quando a fonte de alimentação
do veículo é o motor elétrico
(motor de tração)
Quando a fonte de alimentação
do veículo é o motor a gasolina
e o motor elétrico (motor de
tração)
Quando a fonte de alimentação
do veículo é o motor a gasolina

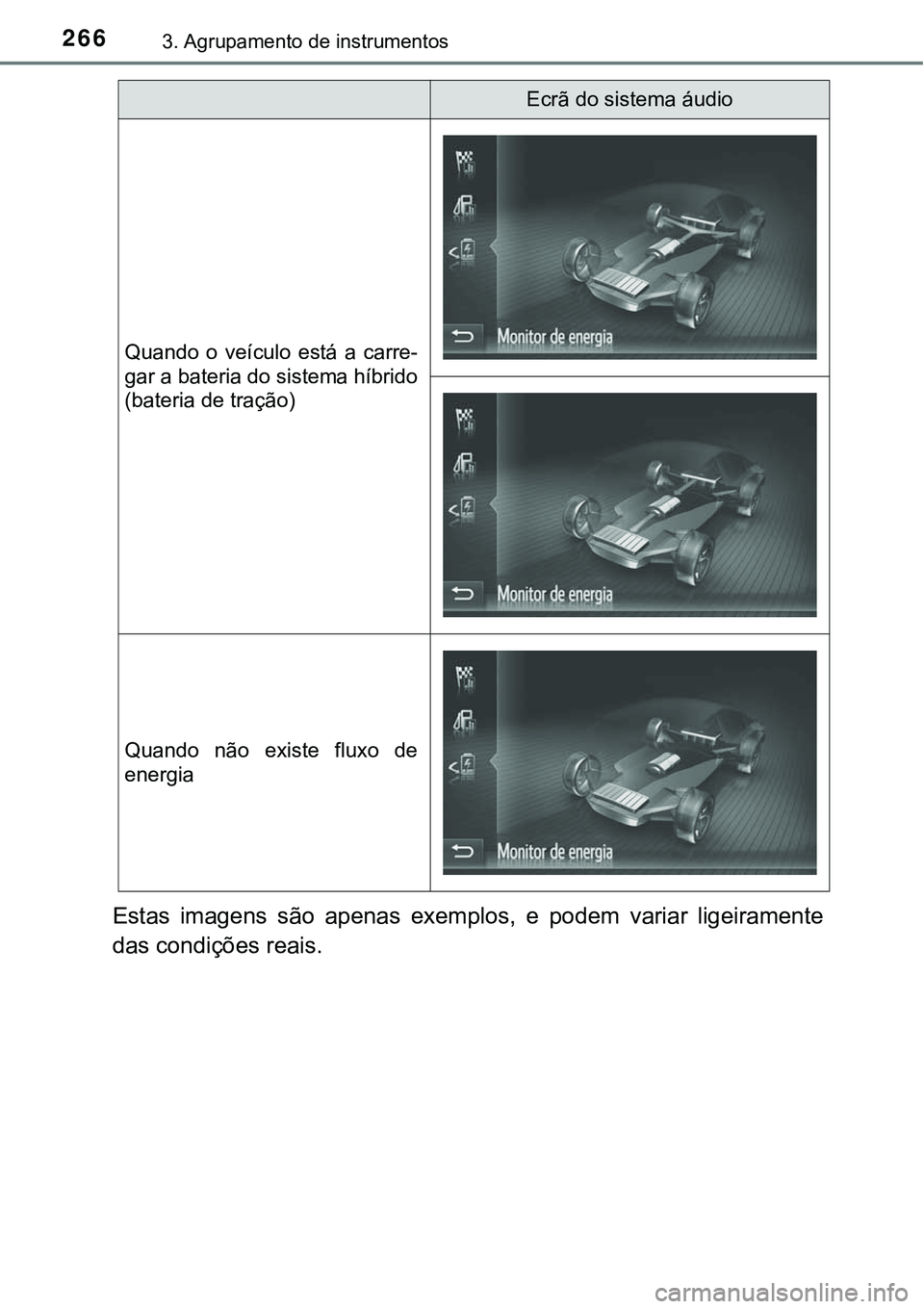

2663. Agrupamento de instrumentos
Estas imagens são apenas exemplos, e podem variar ligeiramente
das condições reais.
Quando o veículo está a carre-
gar a bateria do sistema híbrido
(bateria de tração)
Quando não existe fluxo de
energia
Ecrã do sistema áudio

2673. Agrupamento de instrumentos
3
Agrupamento de instrumentos
A carga que resta na bateria do sistema híbrido (bateria de tração) é
exibida no ecrã do monitor de energia.
O sistema altera automaticamente para o modo HV quando não
existe carga suficiente na bateria para condução no modo EV.

A bateria do sistema híbrido
(bateria de tração) para o modo
EV está completamente carregada
A bateria do sistema híbrido (bate-
ria de tração) ainda tem carga
A bateria do sistema híbrido (bate-
ria de tração) não é suficiente
para poder ativar o modo EV
A bateria do sistema híbrido (bate-
ria de tração) para o modo HV
está completamente carregada
Quando a carga da bateria do sis-
tema híbrido (bateria de tração)
para o modo EV está em baixo,
será exibida a carga da bateria do
sistema híbrido (bateria de tração)
para o modo HV.
A bateria do sistema híbrido (bateria de tração) não tem carga
A imagem é apenas um exemplo e pode diferir ligeiramente das condições
reais.
Distância aproximada que pode
ser percorrida utilizando o motor
elétrico (motor de tração).
• Apenas é exibido o modo EV
• Quando o sistema de ar condicio-
nado está ligado, o valor exibido
pode diferir do indicador do sis-
tema híbrido.
(P. 234)
• A imagem é apenas um exemplo
e pode diferir ligeiramente das
condições reais.
Mostrador da carga restante da bateria do sistema híbrido (bate-
ria de tração)
1
2
3
4
Autonomia de condução no modo EV
5

2683. Agrupamento de instrumentos
nInformação de viagem
Média da velocidade do veículo
Autonomia
Consumo anterior de com-
bustível por minuto
Consumo atual de combustível
Redefinir os dados da infor-
mação de viagem
Tempo decorrido
Energia regenerada nos últimos 15 minutos
Um símbolo indica 30 Wh.
São apresentados até, um máximo de, 5 símbolos.
O ecrã “Energy monitor” (Monitor de energia) é exibido
O ecrã “Past record” (Registo anterior) é exibido
O consumo médio de combustível nos últimos 15 minutos é divi-
dido por cores em médias anteriores e médias obtidas desde a
última vez que o interruptor “Power” foi colocado no modo ON. Uti-
lize o consumo médio de combustível exibida como referência.
Estas imagens são apenas exemplos, e podem variar ligeira-
mente das condições reais.
nRegisto anterior
Melhor registo de consumo
de combustível
Registo anterior de consumo
de combustível
Consumo atual de combustível
Redefinir os dados do registo
anterior
Atualizar os dados do registo anterior
O ecrã “Energy monitor” (Monitor de energia) é exibido
O ecrã de “Trip information” (Informação de viagem) é exibido
Estas imagens são apenas exemplos e podem diferir ligeira-
mente das condições reais.
Consumo de combustível
1
2
3
4
5
6
7
8
9
1
2
3
4
5
6
7

2693. Agrupamento de instrumentos
3
Agrupamento de instrumentos
nRedefinir os dados
lSe selecionar “Clear” (Eliminar) no ecrã de “Trip information” (Informação
de viagem) irá redefinir os dados da informação de viagem.
lSe selecionar “Clear” (Eliminar) no ecrã de “Past record” (Registo anterior)
irá redefinir os dados do registo anterior.
nAtualizar os dados do registo anterior
Se selecionar “Update” (Atualizar) no ecrã de “Past record” (Registo anterior)
irá atualizar os dados do registo anterior.
Para além disso, o consumo médio de combustível exibido no mostrador de
informações múltiplas também será redefinido ao mesmo tempo.
nAutonomia
Exibe a distância máxima estimada que pode ser percorrida com a quanti-
dade de combustível remanescente.
Esta distância é baseada no seu consumo médio de combustível. Como resul-
tado, a distância real que pode ser percorrida pode diferir da que é exibida.

2703. Agrupamento de instrumentos
