Se si verifica un problema
Se la batteria da 12 volt è scarica
Se si dispone di una serie di cavi di collegamento batteria e di un secondo
veicolo con una batteria da 12 Volt, è possibile avviare il veicolo con una bat-
teria ausiliaria eseguendo la procedura riportata qui sotto.
Assicurarsi di avere con sé la
chiave elettronica.
Quando si collegano i cavi di avvia-
mento, a seconda della situazione,
l’allarme potrebbe attivarsi e le porte
potrebbero bloccarsi. ( →P. 9 7 )
Aprire il cofano ( →P. 412) e il
coperchio della scatola fusibili.
Aprire il coperchio del morsetto
riservato per l’avviamento con bat-
teria ausiliaria.
Se la batteria da 12 volt del veicolo è scarica, eseguire le seguenti pro-
cedure per avviare il sistema ibrido.
È anche possibile rivolgersi a un concessionario o a un’officina auto-
rizzata Toyota, o a un altro professionista debitamente qualificato ed
attrezzato.
1
2
3

5467-2. Azioni da intraprendere in una situazione di emergenza
RAV4-HV_OM_OM42B08L_(EL)
Collegare i cavi di avviamento eseguendo la seguente procedura:Collegare una pinza cavo di avviamento positivo al morsetto riservato
per l’avviamento con batteria ausiliaria sul proprio veicolo.
Collegare la pinza all’altra estremità del cavo positivo al terminale posi-
tivo (+) della batteria del secondo veicolo.
Collegare una pinza del cavo negativo al terminale negativo (-) della
batteria del secondo veicolo.
Collegare la pinza all’altra estremità del cavo negativo a un punto di
massa metallico, spesso, fisso e non verniciato lontano dal morsetto
riservato per l’avviamento con batteria ausiliaria, come illustrato in
figura.
Avviare il motore del secondo veicolo. Aumentare leggermente il regime
del motore e mantenere tale livello per circa 5 minuti per ricaricare la batte-
ria da 12 volt del proprio veicolo.
Aprire e chiudere una delle porte del veicolo con l’interruttore di alimenta-
zione spento.
Mantenere il regime del motore del secondo veicolo e avviare il sistema
ibrido del proprio veicolo posizionando l’interruttore di alimentazione sulla
modalità ON.4
4
1
2
3
1
2
3
4
5
6
7

5477-2. Azioni da intraprendere in una situazione di emergenza
RAV4-HV_OM_OM42B08L_(EL)
7
Se si verifica un problema
Assicurarsi che la spia “READY” si accenda. Se la spia non si accende,
contattare un concessionario o un’officina autorizzata Toyota, o un altro
professionista debitamente qualificato ed attrezzato.
Dopo aver avviato il sistema ibrido, rimuovere i cavi di avviamento inver-
tendo esattamente l’ordine con il quale sono stati collegati.
Chiudere il coperchio del morsetto riservato per l’avviamento con batteria
ausiliaria e rimontare il coperchio della scatola fusibili nella posizione origi-
nale.
Durante il montaggio, inserire innanzitutto il coperchio della scatola fusibili nelle
due linguette posteriori.
Dopo aver avviato il sistema ibrido, fare controllare al più presto il veicolo
presso un concessionario o un’officina aut orizzata Toyota, o presso un altro
professionista debitamente qualificato ed attrezzato.
■ Avviamento del sistema ibrido quando la batteria da 12 volt è scarica
Il sistema ibrido non può essere avviato con avviamento a spinta.
■ Per evitare lo scaricamento della batteria da 12 volt
●Spegnere i fari e l’impianto audio quando il sistema ibrido è spento.
● Spegnere tutti i componenti elettrici non necessari quando il veicolo si muove a velo-
cità ridotta per un periodo prolungato, ad esempio in condizioni di traffico intenso.
■ Ricarica della batteria da 12 volt
L’elettricità accumulata nella batteria da 12 volt si esaurisce gradualmente anche se il
veicolo non viene utilizzato, a causa di una perdita di carica naturale e degli effetti di
scaricamento provocati da alcuni apparecchi elettrici. Se il veicolo rimane inutilizzato
per un lungo periodo di tempo, la batteria da 12 volt si può scaricare e potrebbe non
essere possibile avviare il sistema ibrido. (La batteria da 12 volt si ricarica automatica-
mente con il funzionamento del sistema ibrido).
■ Quando si ricarica o si sostituisce la batteria da 12 volt
●In alcuni casi, è possibile che non si riesca a sbloccare le porte tramite il sistema di
accesso e avviamento intelligente se la batteria da 12 volt è scarica. Utilizzare il
radiocomando a distanza o la chiave meccanica per bloccare o sbloccare le porte.
● È possibile che il sistema ibrido non venga avviato al primo tentativo dopo avere rica-
ricato la batteria da 12 volt, ma venga avviato normalmente al secondo tentativo.
Non si tratta di un’anomalia.
● La modalità dell’interruttore di alimentazione viene registrata dal veicolo. Quando si
ricollega la batteria da 12 volt, il sistema ripristinerà la modalità in cui si trovava prima
dello scaricamento della batteria da 12 volt. Prima di scollegare la batteria da 12 volt,
spegnere l’interruttore di alimentazione.
Se non si è sicuri di quale fosse la modalità dell’interruttore di alimentazione prima
che la batteria da 12 volt si scaricasse, fare particolare attenzione quando si ricollega
la batteria da 12 volt.
● Per certi sistemi potrebbe essere necessaria un’inizializzazione. ( →P. 581)
8
9
10

5487-2. Azioni da intraprendere in una situazione di emergenza
RAV4-HV_OM_OM42B08L_(EL)
AVVISO
■Per evitare incendi o esplosioni della batteria da 12 volt
Osservare le seguenti precauzioni per evitare l’innesco accidentale dei gas infiam-
mabili che possono fuoriuscire dalla batteria da 12 volt:
●Accertarsi che i cavi di avviamento siano collegati ai terminali corretti e che non
siano accidentalmente a contatto con una qualsiasi parte diversa dal terminale cor-
retto.
● Evitare che l’altra estremità del cavo di avviamento collegata al terminale “+” venga
a contatto con altre parti o con superfici metalliche nell’area, ad esempio staffe o
metallo non verniciato.
● Evitare che le pinze + e - dei cavi di avviamento vengano a contatto tra di loro.
● Non fumare, non usare fiammiferi e accendini, né usare fiamme libere in prossimità
della batteria da 12 volt.
■ Precauzioni relative alla batteria da 12 volt
La batteria da 12 volt contiene un elettrolita acido velenoso e corrosivo, mentre le
parti correlate contengono piombo e composti di piombo. Osservare le seguenti pre-
cauzioni quando si maneggia la batteria da 12 volt:
●Durante gli interventi sulla batteria da 12 volt, indossare sempre occhiali protettivi e
fare attenzione affinché i fluidi (acido) della batteria non vengano a contatto con la
pelle, gli indumenti o la carrozzeria del veicolo.
● Non appoggiarsi sulla batteria da 12 volt.
● Se il fluido della batteria viene a contatto con la pelle o gli occhi, lavare immediata-
mente la zona interessata con acqua e rivolgersi a un medico.
Tenere una spugna o un panno bagnati sulla zona interessata in attesa dell’inter-
vento del medico.
● Lavarsi sempre le mani dopo aver maneggiato il supporto e i terminali della batteria
da 12 volt e altre parti ad essa correlate.
● Tenere la batteria da 12 volt fuori dalla portata dei bambini.
■ Dopo la ricarica della batteria da 12 volt
Fare controllare il più presto possibile la batteria da 12 volt presso un concessionario
o un’officina autorizzata Toyota, o presso un altro professionista debitamente qualifi-
cato ed attrezzato.
Se la batteria da 12 volt si sta deteriorando, il suo continuo utilizzo può causare
l’emissione dalla batteria da 12 volt di un gas maleodorante, che può essere nocivo
per la salute dei passeggeri.
■ Quando si sostituisce la batteria da 12 volt
→P. 4 2 9

5497-2. Azioni da intraprendere in una situazione di emergenza
RAV4-HV_OM_OM42B08L_(EL)
7
Se si verifica un problema

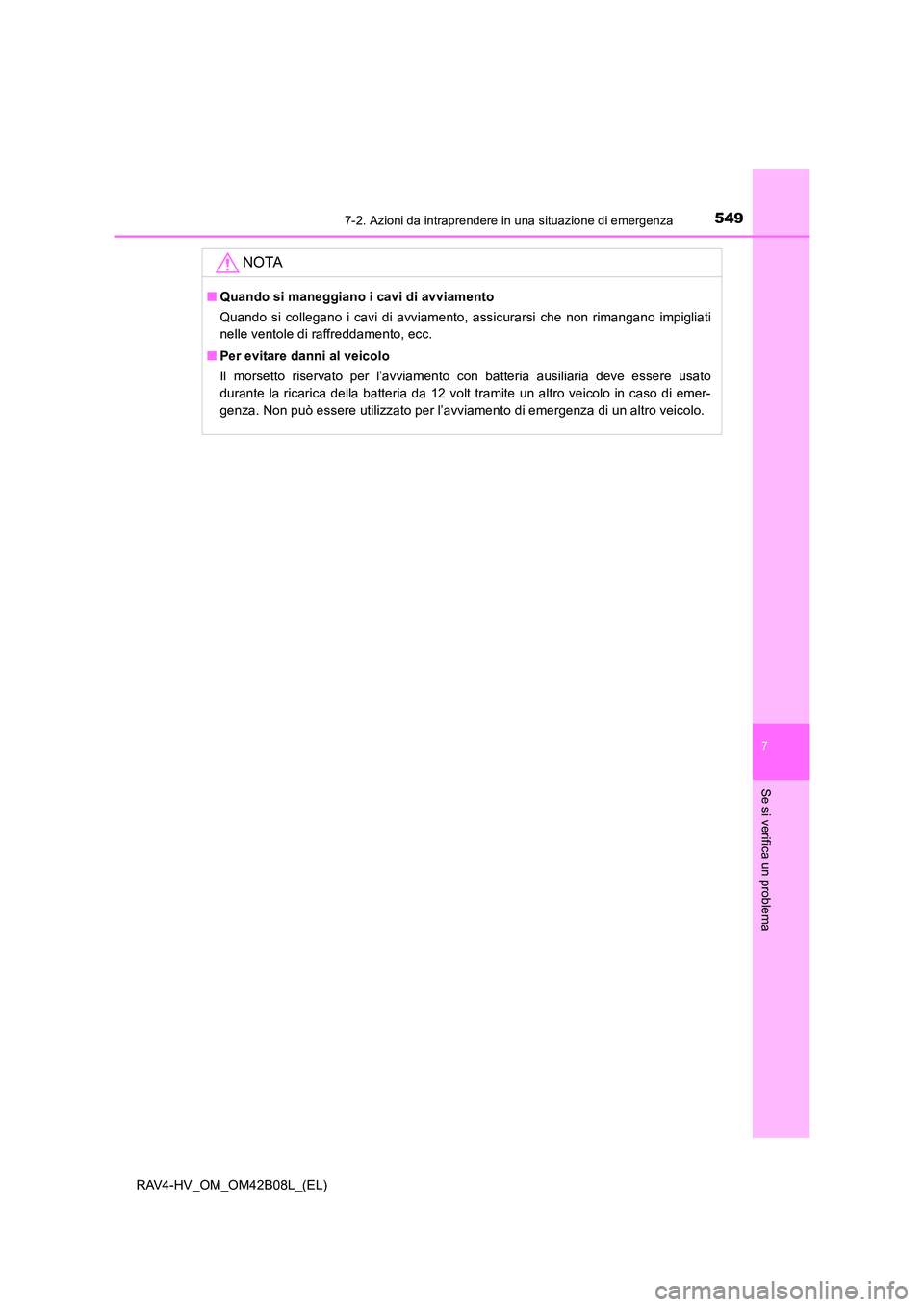

NOTA
■Quando si maneggiano i cavi di avviamento
Quando si collegano i cavi di avviamento, assicurarsi che non rimangano impigliati
nelle ventole di raffreddamento, ecc.
■ Per evitare danni al veicolo
Il morsetto riservato per l’avviamento con batteria ausiliaria deve essere usato
durante la ricarica della batteria da 12 volt tramite un altro veicolo in caso di emer-
genza. Non può essere utilizzato per l’avviamento di emergenza di un altro veicolo.

5507-2. Azioni da intraprendere in una situazione di emergenza
RAV4-HV_OM_OM42B08L_(EL)
Se il veicolo si surriscalda
●L’indicatore del termometro refrigerante del motore ( →P. 107) entra nella
zona rossa o si verifica un calo di potenza del sistema ibrido. (Ad esempio,
la velocità del veicolo non aumenta).
● Se appare il messaggio “Temp. refriger. motore elevata.” o “Sistema ibrido
surriscaldato.” sul display multi-informazioni. ( →P. 500)
● Fuoriuscita di vapore dal cofano.
■Se l’indicatore del termometro refr igerante del motore entra nella
zona rossa o sul display multi-inform azioni viene visualizzato “Temp.
refriger. motore elevata.”
Arrestare il veicolo in un luogo sicuro e spegnere l’impianto dell’aria
condizionata, quindi spegnere il sistema ibrido.
Se si rileva la presenza di vapore:
Sollevare con cautela il cofano dopo che il vapore si attenua.
Se non si rileva la presenza di vapore:
Sollevare con cautela il cofano.
Dopo che il sistema ibrido si è raffreddato a sufficienza, verificare
l’eventuale presenza di perdite dai manicotti flessibili e dalla massa
radiante (radiatore).
Radiatore
Ventole di raffreddamento
In presenza di perdite di refrige-
rante di forte entità, rivolgersi
immediatamente a un concessio-
nario o un’officina autorizzata
Toyota, o a un altro professioni-
sta debitamente qualificato ed
attrezzato.
Le seguenti condizioni possono indicare che il veicolo si sta surriscal-
dando.
Procedure correttive
1
2
3
1
2

5517-2. Azioni da intraprendere in una situazione di emergenza
RAV4-HV_OM_OM42B08L_(EL)
7
Se si verifica un problema

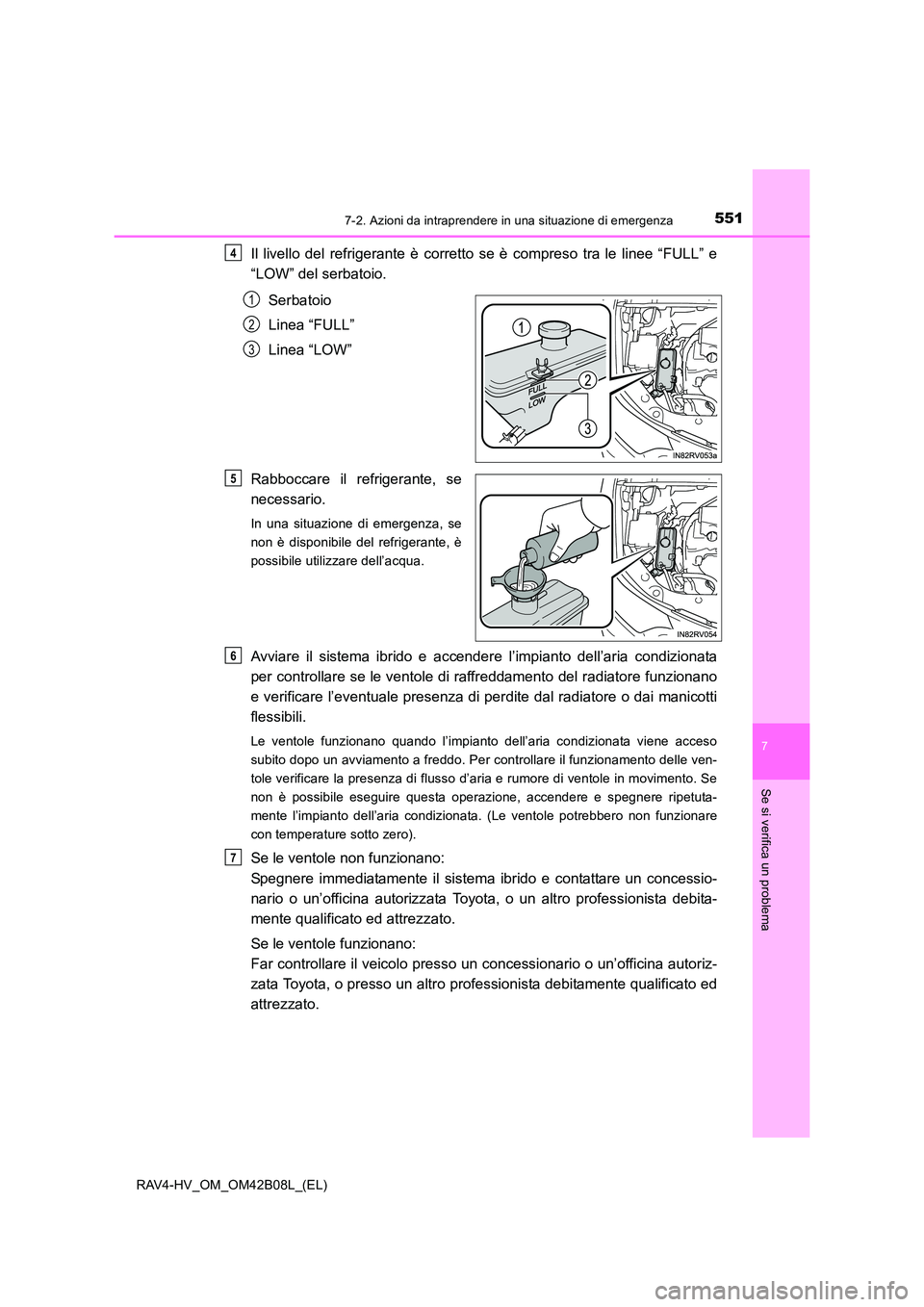

Il livello del refrigerante è corretto se è compreso tra le linee “FULL” e
“LOW” del serbatoio.Serbatoio
Linea “FULL”
Linea “LOW”
Rabboccare il refrigerante, se
necessario.
In una situazione di emergenza, se
non è disponibile del refrigerante, è
possibile utilizzare dell’acqua.
Avviare il sistema ibrido e accendere l’impianto dell’aria condizionata
per controllare se le ventole di raffreddamento del radiatore funzionano
e verificare l’eventuale presenza di per dite dal radiatore o dai manicotti
flessibili.
Le ventole funzionano quando l’impianto dell’aria condizionata viene acceso
subito dopo un avviamento a freddo. Per controllare il funzionamento delle ven-
tole verificare la presenza di flusso d’aria e rumore di ventole in movimento. Se
non è possibile eseguire questa operazione, accendere e spegnere ripetuta-
mente l’impianto dell’aria condizionata. (Le ventole potrebbero non funzionare
con temperature sotto zero).
Se le ventole non funzionano:
Spegnere immediatamente il sistema ibrido e contattare un concessio-
nario o un’officina autorizzata Toyota, o un altro professionista debita-
mente qualificato ed attrezzato.
Se le ventole funzionano:
Far controllare il veicolo presso un concessionario o un’officina autoriz-
zata Toyota, o presso un altro professionista debitamente qualificato ed
attrezzato.
4
1
2
3
5
6
7

5527-2. Azioni da intraprendere in una situazione di emergenza
RAV4-HV_OM_OM42B08L_(EL)■

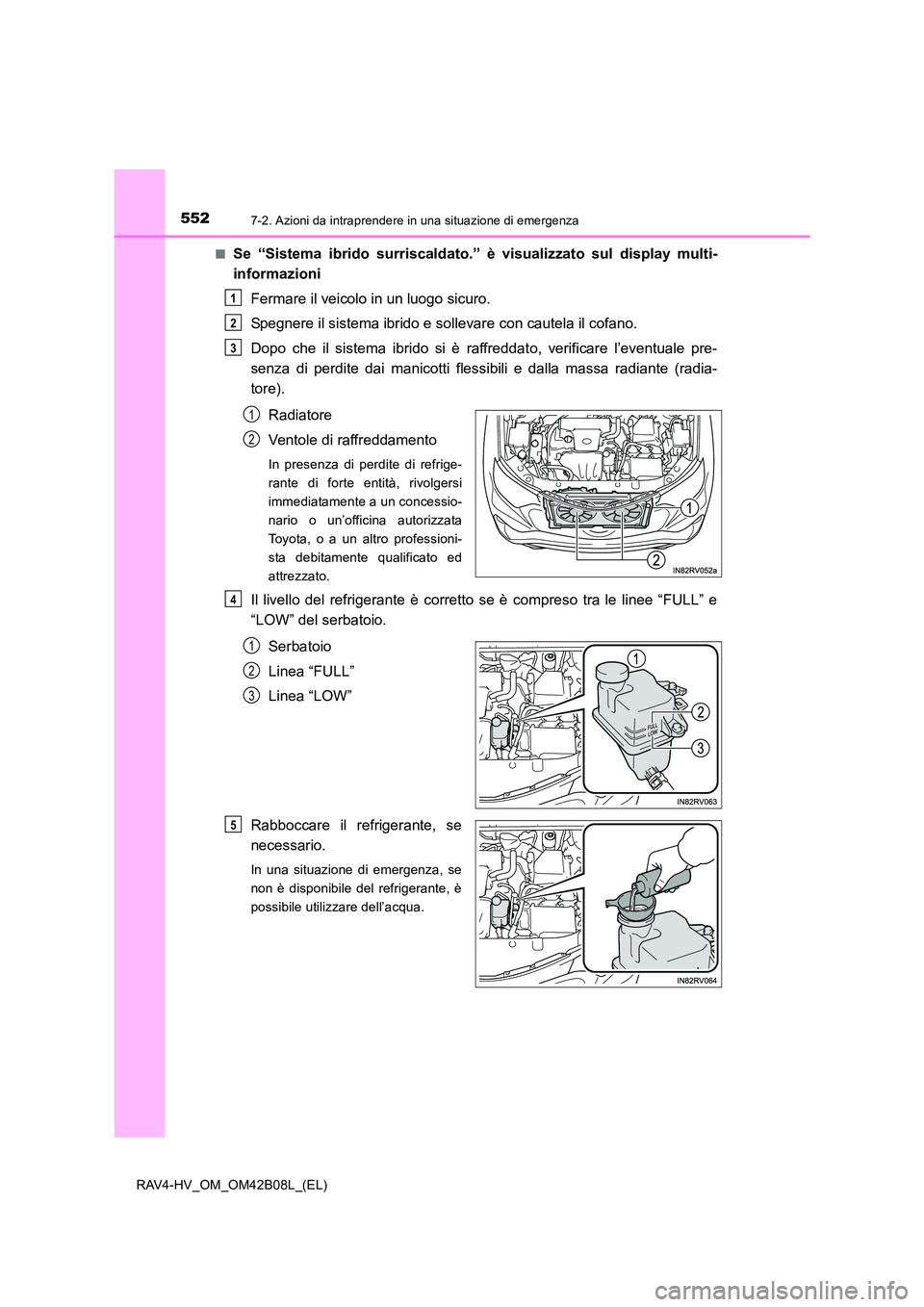

Se “Sistema ibrido surriscaldato.” è visualizzato sul display multi-
informazioni
Fermare il veicolo in un luogo sicuro.
Spegnere il sistema ibrido e sollevare con cautela il cofano.
Dopo che il sistema ibrido si è raffreddato, verificare l’eventuale pre-
senza di perdite dai manicotti flessibili e dalla massa radiante (radia-
tore).
Radiatore
Ventole di raffreddamento
In presenza di perdite di refrige-
rante di forte entità, rivolgersi
immediatamente a un concessio-
nario o un’officina autorizzata
Toyota, o a un altro professioni-
sta debitamente qualificato ed
attrezzato.
Il livello del refrigerante è corretto se è compreso tra le linee “FULL” e
“LOW” del serbatoio.Serbatoio
Linea “FULL”
Linea “LOW”
Rabboccare il refrigerante, se
necessario.
In una situazione di emergenza, se
non è disponibile del refrigerante, è
possibile utilizzare dell’acqua.
1
2
3
1
2
4
1
2
3
5
