2017 TOYOTA RAV4 HYBRID Manuale duso (in Italian)

971-3. Impianto antifurto
1
RAV4-HV_OM_OM42B08L_(EL)
Per la sicurezza dei passeggeri e del veicolo
■Bloccaggio delle porte azionato dall’allarme
Nei seguenti casi, a seconda delle circostanze, le porte potrebbero bloccarsi automati-
camente al fine di prevenire un accesso improprio all’interno del veicolo:
●Quando una persona che si trova all’interno del veicolo sblocca la portiera e l’allarme
viene attivato.
● Mentre l’allarme è in funzione, una persona che si trova all’interno del veicolo
sblocca la portiera.
● Quando si ricarica o si sostituisce la batteria da 12 volt.
■ Personalizzazione
L’allarme può essere impostato per disattivarsi quando si utilizza la chiave meccanica
per sbloccare.
(Funzioni personalizzabili: →P. 579)
●
La batteria da 12 volt viene ricaricata o sosti-
tuita quando le porte del veicolo sono bloc-
cate. ( →P. 547)
NOTA
■ Per garantire il corretto funzionamento del sistema
Non modificare o rimuovere il sistema. Non può essere garantito il corretto funziona-
mento del sistema se questo viene modificato o rimosso.

981-3. Impianto antifurto
RAV4-HV_OM_OM42B08L_(EL)
●Il sensore anti-intrusione rileva la presenza di un intruso o di movimento
all’interno del veicolo.
● Il sensore di inclinazione rileva una variazione dell’inclinazione del veicolo,
come nel caso in cui questo venga trainato. (se in dotazione)
Questo sistema è progettato per scoraggiare e prevenire il furto del veicolo,
ma non garantisce un’assoluta sicurezza.
■Inserimento del sensore anti-intrusione e del sensore di inclinazione
Il sensore anti-intrusione e il sensore di inclinazione vengono inseriti auto-
maticamente quando si inserisce l’allarme. ( →P. 95)
■Disinserimento del sensore anti-int rusione e del sensore di inclina-
zione
Se si lasciano animali o altri oggetti animati all’interno del veicolo, accer-
tarsi di disinserire il sensore anti-in trusione e il sensore di inclinazione
prima di inserire l’allarme, dal momento che questi reagiscono al movi-
mento all’interno del veicolo.
Spegnere l’interruttore di alimentazione.
Premere l’interruttore di disinse-
rimento sensore anti-intrusione
e sensore di inclinazione.
Per impostare l’allarme con il sen-
sore anti-intrusione e il sensore di
inclinazione disattivati, l’allarme
deve essere impostato entro 5
minuti dalla disattivazione del sen-
sore.
Il sensore anti-intrusione e il sen-
sore di inclinazione si riattivano ogni
volta che l’interruttore di alimenta-
zione viene portato in modalità ON.
Sensore anti-intrusione e sensore di inclinazione
1
2

991-3. Impianto antifurto
1
RAV4-HV_OM_OM42B08L_(EL)
Per la sicurezza dei passeggeri e del veicolo
■Disinserimento e reinserimento automatico del sensore anti-intrusione e del sen-
sore di inclinazione
●L’allarme viene inserito anche se il sensore anti-intrusione e il sensore di inclinazione
sono stati disinseriti.
● Dopo che il sensore anti-intrusione e il sensore di inclinazione sono stati disinseriti,
premendo l’interruttore di alimentazione o sbloccando le porte utilizzando la funzione
di accesso o il radiocomando a distanza si re-inseriscono entrambi i sensori.
● Il sensore anti-intrusione e il sensore di inclinazione vengono automaticamente riabi-
litati quando il sistema di allarme viene disattivato.
■ Considerazioni sul rilevamento del sensore anti-intrusione
Il sensore può attivare l’allarme nei seguenti casi:
• Onde ultrasoniche emesse da dispositivi quali i sensori anti-intrusione di altri vei-coli
• Movimento di persone all’esterno del veicolo
●
Un finestrino o il tetto apribile (se in dota-
zione) sono aperti.
In questo caso, il sensore potrebbe rilevare
quanto segue:
• Vento o movimento di oggetti quali foglie e
insetti all’interno del veicolo
● All’interno del veicolo sono presenti oggetti
instabili, ad esempio accessori penzolanti o
indumenti appesi ai ganci appendiabiti.

1001-3. Impianto antifurto
RAV4-HV_OM_OM42B08L_(EL)●
Luoghi con vibrazioni o rumori estremamente intensi, o situazioni in cui il veicolo
venga sottoposto a colpi ripetuti o vibrazioni:
• Quando il veicolo è parcheggiato in un garage pubblico
• Quando il veicolo viene trasportato su un traghetto, un rimorchio, un treno, ecc.
• Quando si rimuove il ghiaccio che si è formato sul veicolo
• Quando il veicolo si trova in un lavaggio automatico o ad alta pressione
• Durante un temporale con grandine o fulmini
■ Considerazioni sul sensore di inclinazione (se in dotazione)
Il sensore può attivare l’allarme nei seguenti casi:
●Il veicolo viene trasportato su un traghetto, un rimorchio, un treno, ecc.
● Il veicolo è parcheggiato in un’autorimessa.
● Il veicolo è all’interno di un lavaggio automatico che ne effettua lo spostamento.
● Uno degli pneumatici si sgonfia.
● Il veicolo viene sollevato.
● Si verifica un terremoto o la strada frana.
● Vengono caricati o scaricati bagagli dal portabagagli da tetto.
NOTA
■Per garantire che il sensore anti-intrusione funzioni correttamente
●La presenza di accessori che non siano componenti originali Toyota o di oggetti tra
i sedili del conducente e del passeggero anteriore potrebbe ridurre la capacità di
rilevamento.
●Affinché i sensori funzionino correttamente,
evitare di toccarli o coprirli.
● Non spruzzare deodoranti per l’ambiente o
altri prodotti direttamente sui fori dei sensori.

101
2Quadro strumenti
RAV4-HV_OM_OM42B08L_(EL)2. Quadro strumenti
Spie di allarme e indicatori ...... 102
Indicatori e misuratori .............. 107
Display multi-informazioni ....... 111
Monitoraggio energetico/schermata del consumo
carburante............................. 116

1022. Quadro strumenti
RAV4-HV_OM_OM42B08L_(EL)
Spie di allarme e indicatori
Le unità di misura utilizzate sugli strumenti e alcuni indicatori possono variare in
base all’area di commercializzazione.
Le spie di allarme e gli indicatori sul quadro strumenti e sul pannello
centrale informano il conducente su llo stato dei vari sistemi del vei-
colo.
Per ragioni di chiarezza, nella figura seguente tutte le spie di allarme e
gli indicatori vengono mostrati accesi.

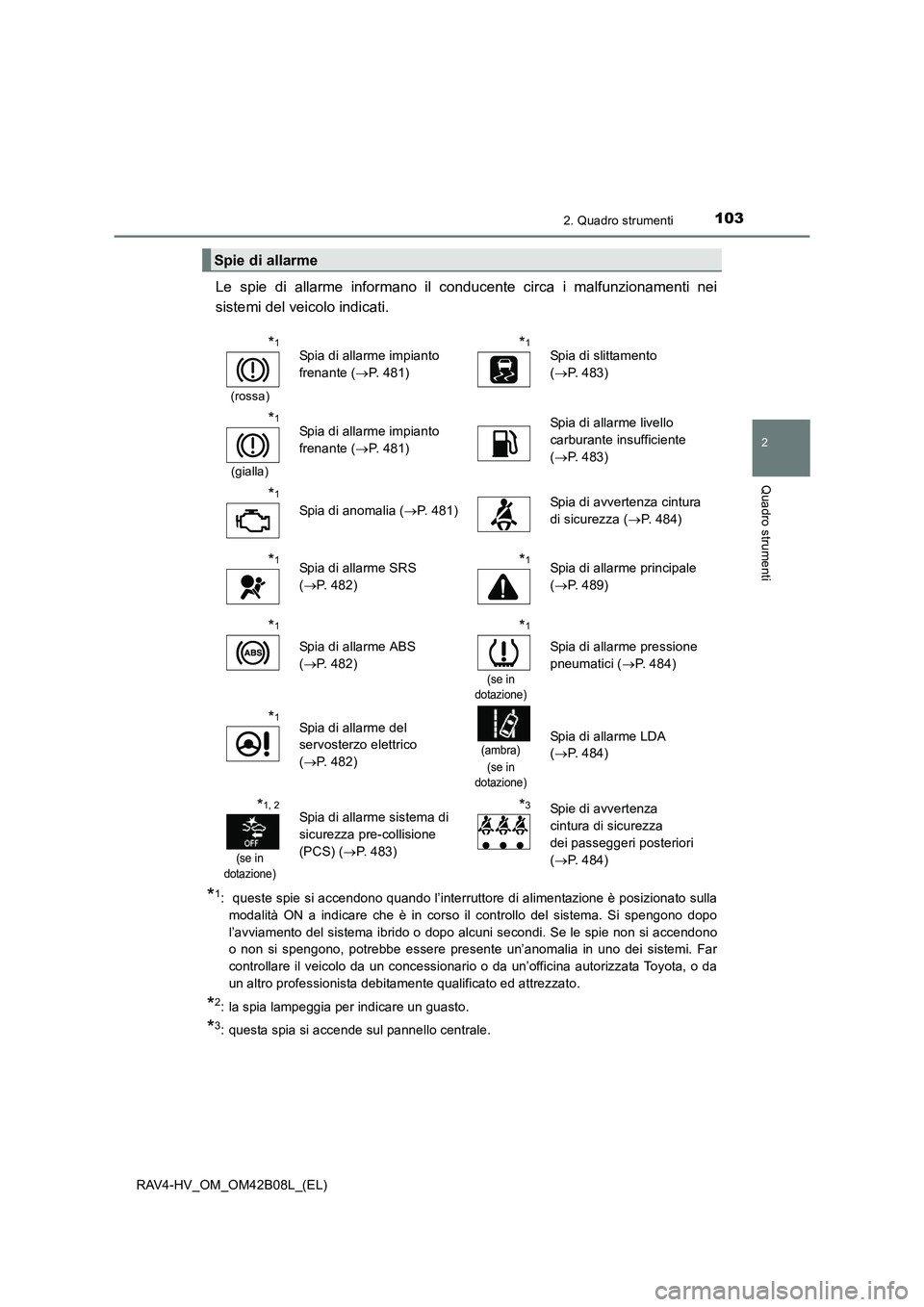

1032. Quadro strumenti
2
Quadro strumenti
RAV4-HV_OM_OM42B08L_(EL)
Le spie di allarme informano il conducente circa i malfunzionamenti nei
sistemi del veicolo indicati.
*1: queste spie si accendono quando l’interruttore di alimentazione è posizionato sullamodalità ON a indicare che è in corso il controllo del sistema. Si spengono dopo
l’avviamento del sistema ibrido o dopo alcuni secondi. Se le spie non si accendono
o non si spengono, potrebbe essere presente un’anomalia in uno dei sistemi. Far
controllare il veicolo da un concessionario o da un’officina autorizzata Toyota, o da
un altro professionista debitamente qualificato ed attrezzato.
*2: la spia lampeggia per indicare un guasto.
*3: questa spia si accende sul pannello centrale.
Spie di allarme
*1
(rossa)
Spia di allarme impianto
frenante ( →P. 481)*1Spia di slittamento
(→ P. 483)
*1
(gialla)
Spia di allarme impianto
frenante ( →P. 481)Spia di allarme livello
carburante insufficiente
(→ P. 483)
*1
Spia di anomalia ( →P. 481)Spia di avvertenza cintura
di sicurezza ( →P. 484)
*1Spia di allarme SRS
(→ P. 482)*1Spia di allarme principale
(→ P. 489)
*1
Spia di allarme ABS
(→ P. 482)
*1
(se in
dotazione)
Spia di allarme pressione
pneumatici ( →P. 484)
*1Spia di allarme del
servosterzo elettrico
(→ P. 482)
(ambra)
(se in
dotazione)Spia di allarme LDA
( → P. 484)
*1, 2
(se in
dotazione)
Spia di allarme sistema di
sicurezza pre-collisione
(PCS) ( →P. 483)*3Spie di avvertenza
cintura di sicurezza
dei passeggeri posteriori
(→ P. 484)

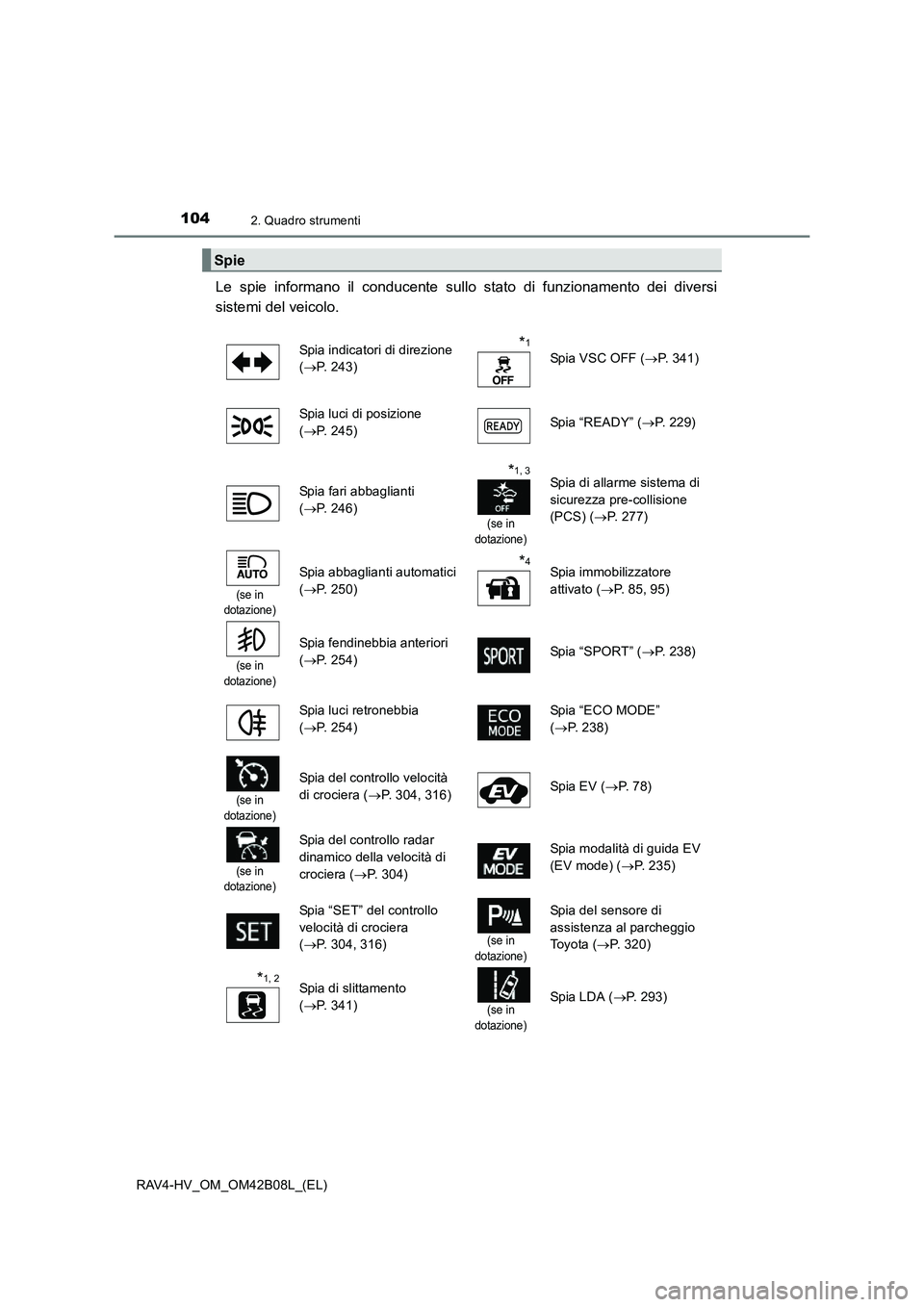

1042. Quadro strumenti
RAV4-HV_OM_OM42B08L_(EL)
Le spie informano il conducente sullo stato di funzionamento dei diversi
sistemi del veicolo.
Spie
Spia indicatori di direzione
(→ P. 243)*1
Spia VSC OFF ( →P. 341)
Spia luci di posizione
( → P. 245) Spia “READY” (
→P. 229)
Spia fari abbaglianti
( → P. 246)
*1, 3
(se in
dotazione)
Spia di allarme sistema di
sicurezza pre-collisione
(PCS) ( →P. 277)
(se in
dotazione)
Spia abbaglianti automatici
( → P. 250)*4Spia immobilizzatore
attivato ( →P. 85, 95)
(se in
dotazione)
Spia fendinebbia anteriori
( → P. 254) Spia “SPORT” (
→P. 238)
Spia luci retronebbia
( → P. 254) Spia “ECO MODE”
(
→ P. 238)
(se in
dotazione)
Spia del controllo velocità
di crociera ( →P. 304, 316) Sp ia E V (
→P. 7 8 )
(se in
dotazione)
Spia del controllo radar
dinamico della velocità di
crociera ( →P. 304) Spia modalità di guida EV
(EV mode) (
→P. 235)
Spia “SET” del controllo
velocità di crociera
( → P. 304, 316)
(se in
dotazione)
Spia del sensore di
assistenza al parcheggio
To y o t a ( →P. 320)
*1, 2Spia di slittamento
(→ P. 341)
(se in
dotazione)Sp ia L DA ( →P. 293)
