Manutenzione e cura

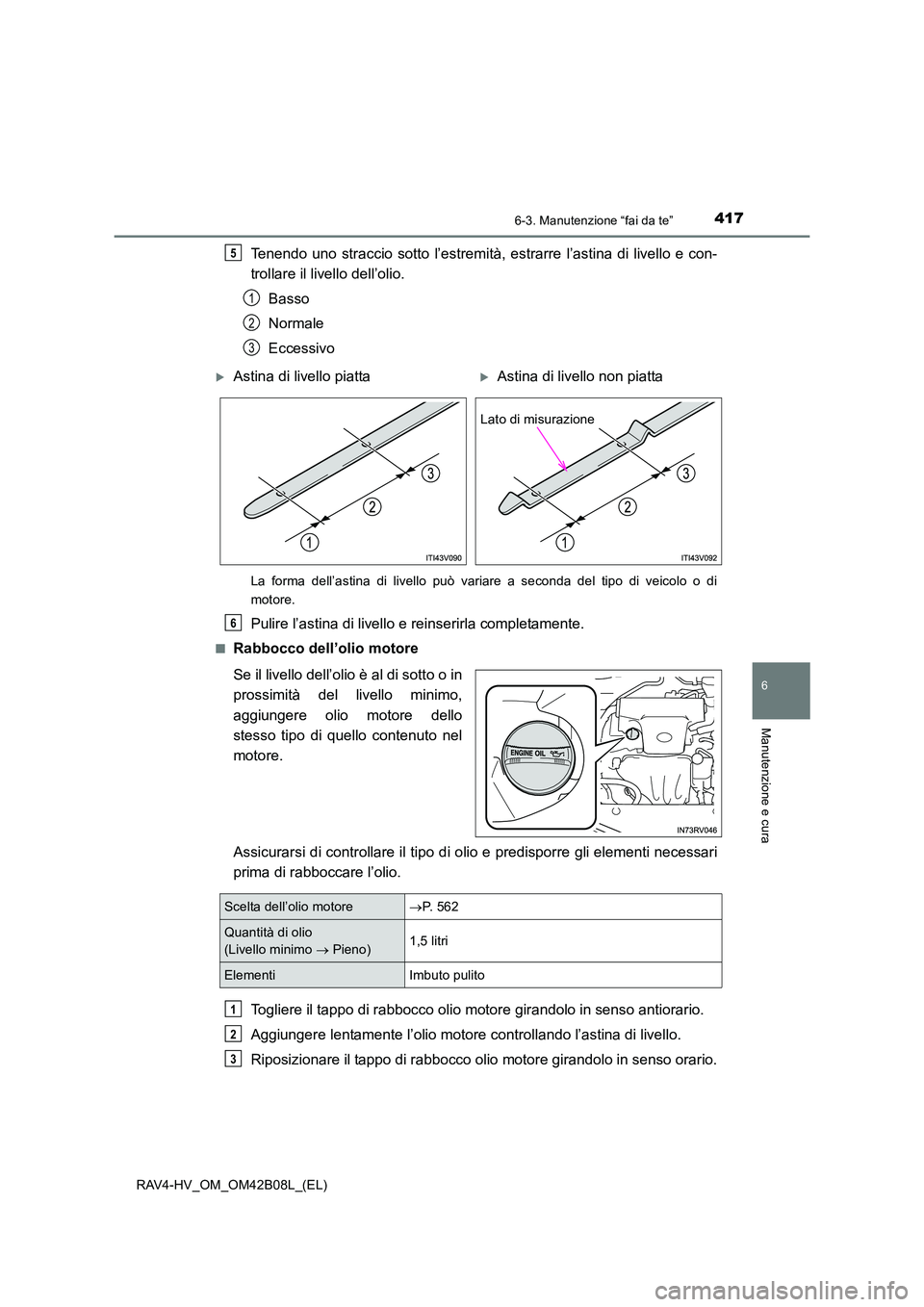

Tenendo uno straccio sotto l’estremità, estrarre l’astina di livello e con-
trollare il livello dell’olio.Basso
Normale
Eccessivo
La forma dell’astina di livello può variare a seconda del tipo di veicolo o di
motore.
Pulire l’astina di livello e reinserirla completamente.
■Rabbocco dell’olio motore
Se il livello dell’olio è al di sotto o in
prossimità del livello minimo,
aggiungere olio motore dello
stesso tipo di quello contenuto nel
motore.
Assicurarsi di controllare il tipo di olio e predisporre gli elementi necessari
prima di rabboccare l’olio.
Togliere il tappo di rabbocco olio motore girandolo in senso antiorario.
Aggiungere lentamente l’olio motore controllando l’astina di livello.
Riposizionare il tappo di rabbocco olio motore girandolo in senso orario.
5
1
2
3
XAstina di livello piattaXAstina di livello non piatta
Lato di misurazione
6
Scelta dell’olio motore→P. 5 6 2
Quantità di olio
(Livello minimo → Pieno) 1,5 litri
Elementi Imbuto pulito
1
2
3

4186-3. Manutenzione “fai da te”
RAV4-HV_OM_OM42B08L_(EL)
■Consumo dell’olio motore
Una certa quantità di olio motore verrà consumata durante la guida. Nelle seguenti
situazioni, il consumo di olio può aumentare e può essere necessario rabboccare l’olio
motore tra un intervallo di manutenzione e l’altro.
●Quando il motore è nuovo, ad esempio subito dopo l’acquisto del veicolo oppure
dopo la sostituzione del motore
● Se viene utilizzato un olio di qualità scadente oppure di una viscosità inappropriata
● Quando si guida con regimi elevati del motore oppure con un carico pesante,
durante il traino, oppure quando si guida accelerando e decelerando di frequente
● Quando si lascia il motore al minimo per lungo tempo, oppure quando si guida con
frequenza in condizioni di traffico intenso
AVVISO
■Olio motore usato
●L’olio motore usato contiene particelle contaminanti che potrebbero causare danni
alla pelle, quali infiammazioni o cancro; prestare pertanto estrema attenzione a evi-
tare il contatto prolungato e ripetuto. Per rimuovere l’olio motore usato dalla pelle,
lavare con abbondante acqua e sapone.
● Smaltire i filtri e l’olio motore usati esclusivamente in modo sicuro e adeguato. Non
smaltirli in contenitori per rifiuti urbani e non gettarli nelle fognature o nel terreno.
Rivolgersi a un concessionario o a un’officina autorizzata Toyota, o a un altro pro-
fessionista debitamente qualificato ed attrezzato, una stazione di servizio o un
negozio di ricambi per auto, per avere informazioni sulla procedura di riciclaggio o
smaltimento.
● Tenere l’olio motore usato fuori dalla portata dei bambini.
NOTA
■Per evitare seri danni al motore
Controllare con regolarità il livello dell’olio.
■ Durante il cambio dell’olio motore
● Prestare attenzione a non versare l’olio motore sui componenti del veicolo.
● Evitare di aggiungere una quantità eccessiva di olio, perché il motore potrebbe
danneggiarsi.
● Controllare il livello dell’olio sull’apposita astina ogni volta che si esegue un rab-
bocco.
● Assicurarsi che il tappo di rabbocco olio motore sia correttamente serrato.

4196-3. Manutenzione “fai da te”
RAV4-HV_OM_OM42B08L_(EL)
6
Manutenzione e cura

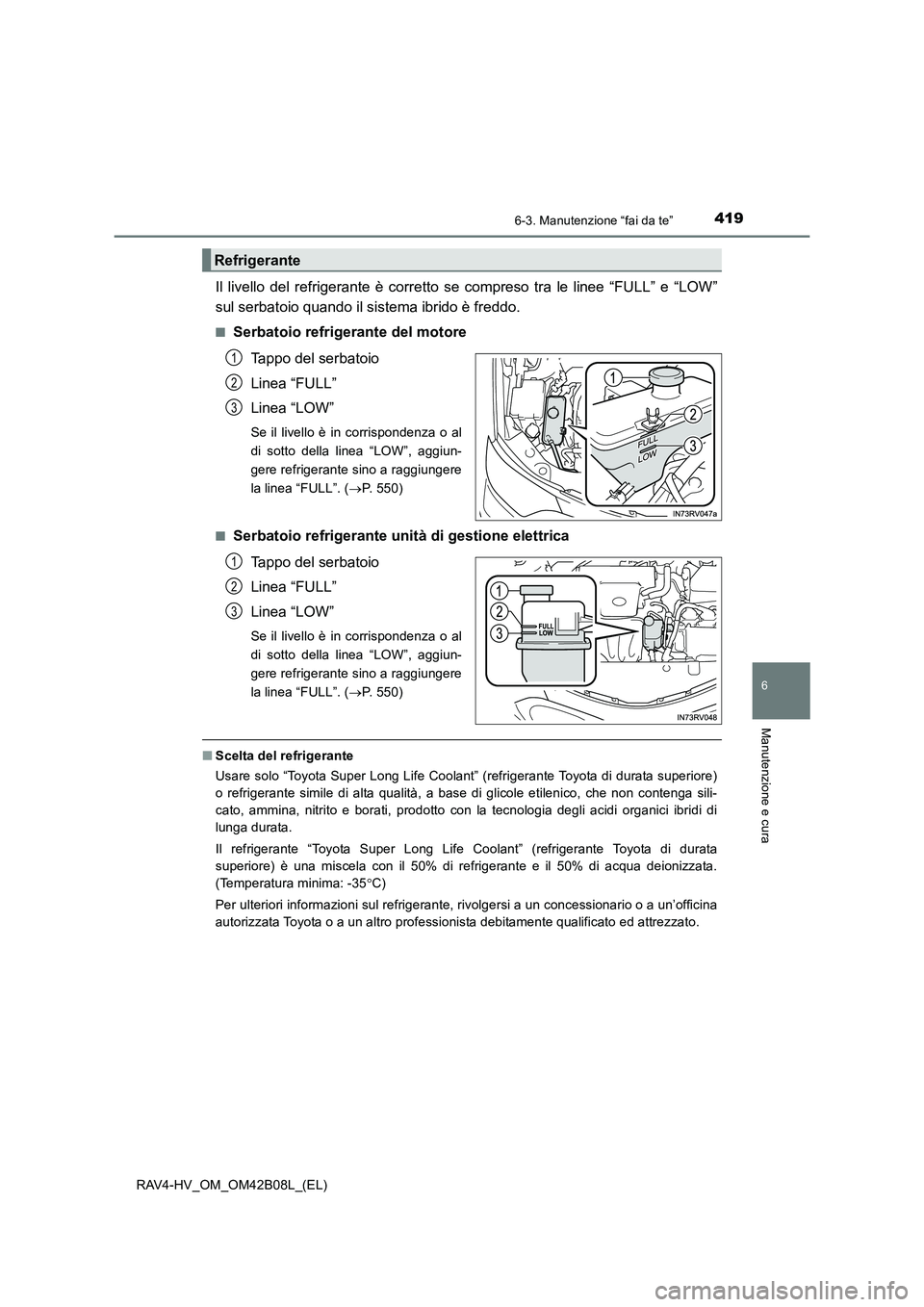

Il livello del refrigerante è corretto se compreso tra le linee “FULL” e “LOW”
sul serbatoio quando il sistema ibrido è freddo.
■Serbatoio refrigerante del motore
Tappo del serbatoio
Linea “FULL”
Linea “LOW”
Se il livello è in corrispondenza o al
di sotto della linea “LOW”, aggiun-
gere refrigerante sino a raggiungere
la linea “FULL”. ( →P. 550)
■
Serbatoio refrigerante unità di gestione elettrica Tappo del serbatoio
Linea “FULL”
Linea “LOW”
Se il livello è in corrispondenza o al
di sotto della linea “LOW”, aggiun-
gere refrigerante sino a raggiungere
la linea “FULL”. ( →P. 550)
■ Scelta del refrigerante
Usare solo “Toyota Super Long Life Coolant” (refrigerante Toyota di durata superiore)
o refrigerante simile di alta qualità, a base di glicole etilenico, che non contenga sili-
cato, ammina, nitrito e borati, prodotto con la tecnologia degli acidi organici ibridi di
lunga durata.
Il refrigerante “Toyota Super Long Life Coolant” (refrigerante Toyota di durata
superiore) è una miscela con il 50% di refrigerante e il 50% di acqua deionizzata.
(Temperatura minima: -35 °C)
Per ulteriori informazioni sul refrigerante, rivolgersi a un concessionario o a un’officina
autorizzata Toyota o a un altro professionista debitamente qualificato ed attrezzato.
Refrigerante
1
2
3
1
2
3

4206-3. Manutenzione “fai da te”
RAV4-HV_OM_OM42B08L_(EL)■

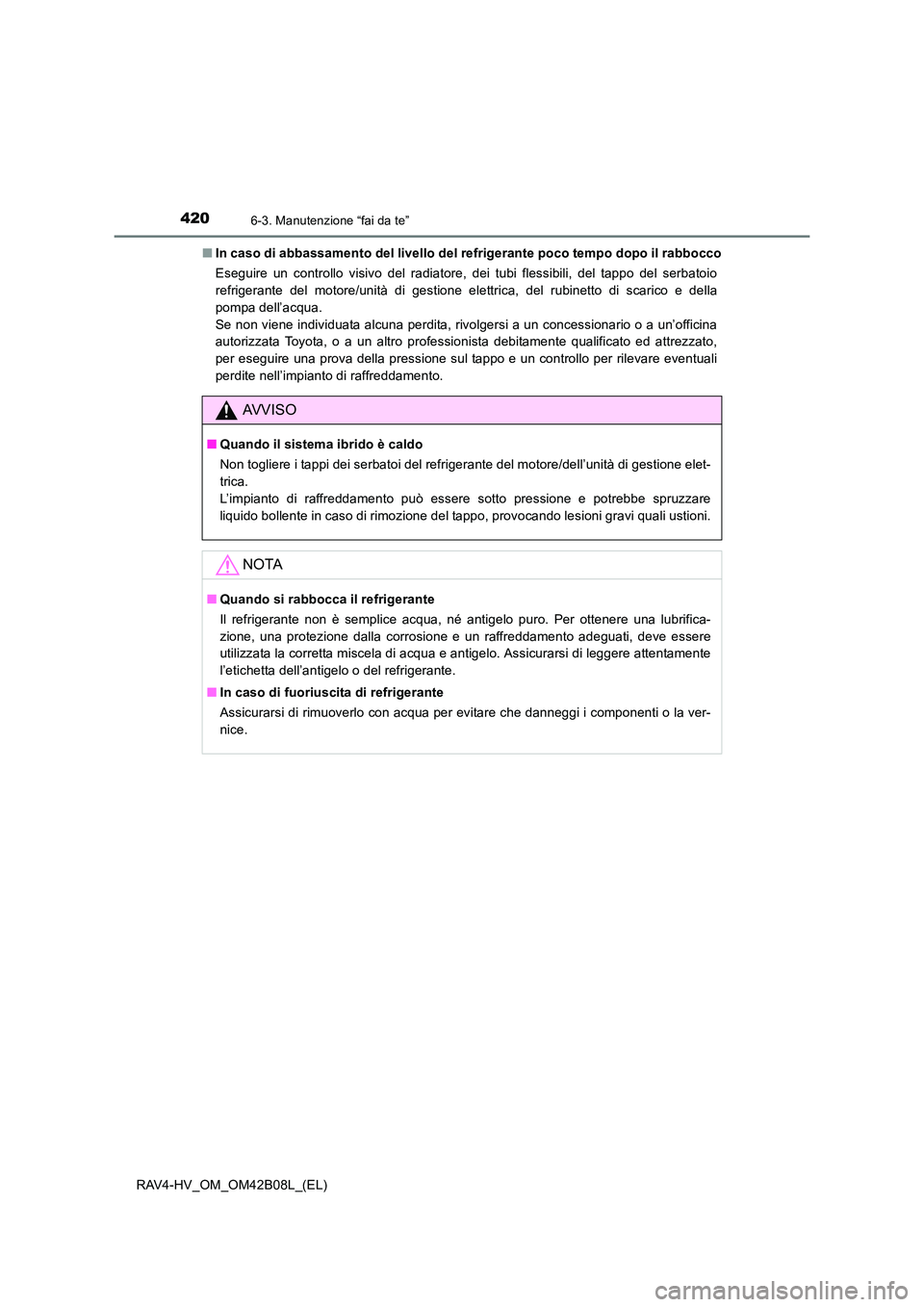

In caso di abbassamento del livello del refrigerante poco tempo dopo il rabbocco
Eseguire un controllo visivo del radiatore, dei tubi flessibili, del tappo del serbatoio
refrigerante del motore/unità di gestione elettrica, del rubinetto di scarico e della
pompa dell’acqua.
Se non viene individuata alcuna perdita, rivolgersi a un concessionario o a un’officina
autorizzata Toyota, o a un altro professionista debitamente qualificato ed attrezzato,
per eseguire una prova della pressione sul tappo e un controllo per rilevare eventuali
perdite nell’impianto di raffreddamento.
AVVISO
■Quando il sistema ibrido è caldo
Non togliere i tappi dei serbatoi del refrigerante del motore/dell’unità di gestione elet-
trica.
L’impianto di raffreddamento può essere sotto pressione e potrebbe spruzzare
liquido bollente in caso di rimozione del tappo, provocando lesioni gravi quali ustioni.
NOTA
■Quando si rabbocca il refrigerante
Il refrigerante non è semplice acqua, né antigelo puro. Per ottenere una lubrifica-
zione, una protezione dalla corrosione e un raffreddamento adeguati, deve essere
utilizzata la corretta miscela di acqua e antigelo. Assicurarsi di leggere attentamente
l’etichetta dell’antigelo o del refrigerante.
■ In caso di fuoriuscita di refrigerante
Assicurarsi di rimuoverlo con acqua per evitare che danneggi i componenti o la ver-
nice.

4216-3. Manutenzione “fai da te”
RAV4-HV_OM_OM42B08L_(EL)
6
Manutenzione e cura
Ispezionare il radiatore e il condensatore ed eliminare eventuali corpi estra-
nei.
Se uno di questi componenti è estremamente sporco, o se si hanno dubbi sul
suo stato, portare il veicolo da un concessionario o da un’officina autorizzata
Toyota, o da un altro professionista debitamente qualificato ed attrezzato.
Radiatore e condensatore
AVVISO
■ Quando il sistema ibrido è caldo
Non toccare il radiatore o il condensatore, in quanto potrebbero essere molto caldi e
provocare lesioni gravi quali ustioni.
■ Quando le ventole elettriche di raffreddamento sono in funzione
Non toccare il vano motore.
Quando l’interruttore di alimentazione è posizionato sulla modalità ON, è possibile
che le ventole elettriche di raffreddamento si avviino automaticamente se l’impianto
dell’aria condizionata è acceso e/o la temperatura del refrigerante è elevata. Assicu-
rarsi che l’interruttore di alimentazione sia spento durante gli interventi in prossimità
delle ventole elettriche di raffreddamento o della griglia.

4226-3. Manutenzione “fai da te”
RAV4-HV_OM_OM42B08L_(EL)
XSenza misuratore di livello
Se un lavavetro non funziona o sul
display multi-informazioni viene
visualizzato un messaggio di allarme,
è possibile che il serbatoio lavavetro
sia vuoto. Aggiungere liquido lavave-
tro.
XCon misuratore di livello
Se il livello del liquido lavavetro è al di
sotto della posizione “LOW”, rabboc-
care.
■ Uso del misuratore (se in dotazione)
Liquido lavavetro
È possibile controllare il livello del liquido lava-
vetro osservando la posizione del livello
rispetto ai fori del misuratore coperti dal
liquido.
Se il livello scende sotto al secondo foro a par-
tire dal basso (la posizione “LOW”), aggiun-
gere liquido lavavetro.
Livello
corrente
del liquido

4236-3. Manutenzione “fai da te”
RAV4-HV_OM_OM42B08L_(EL)
6
Manutenzione e cura

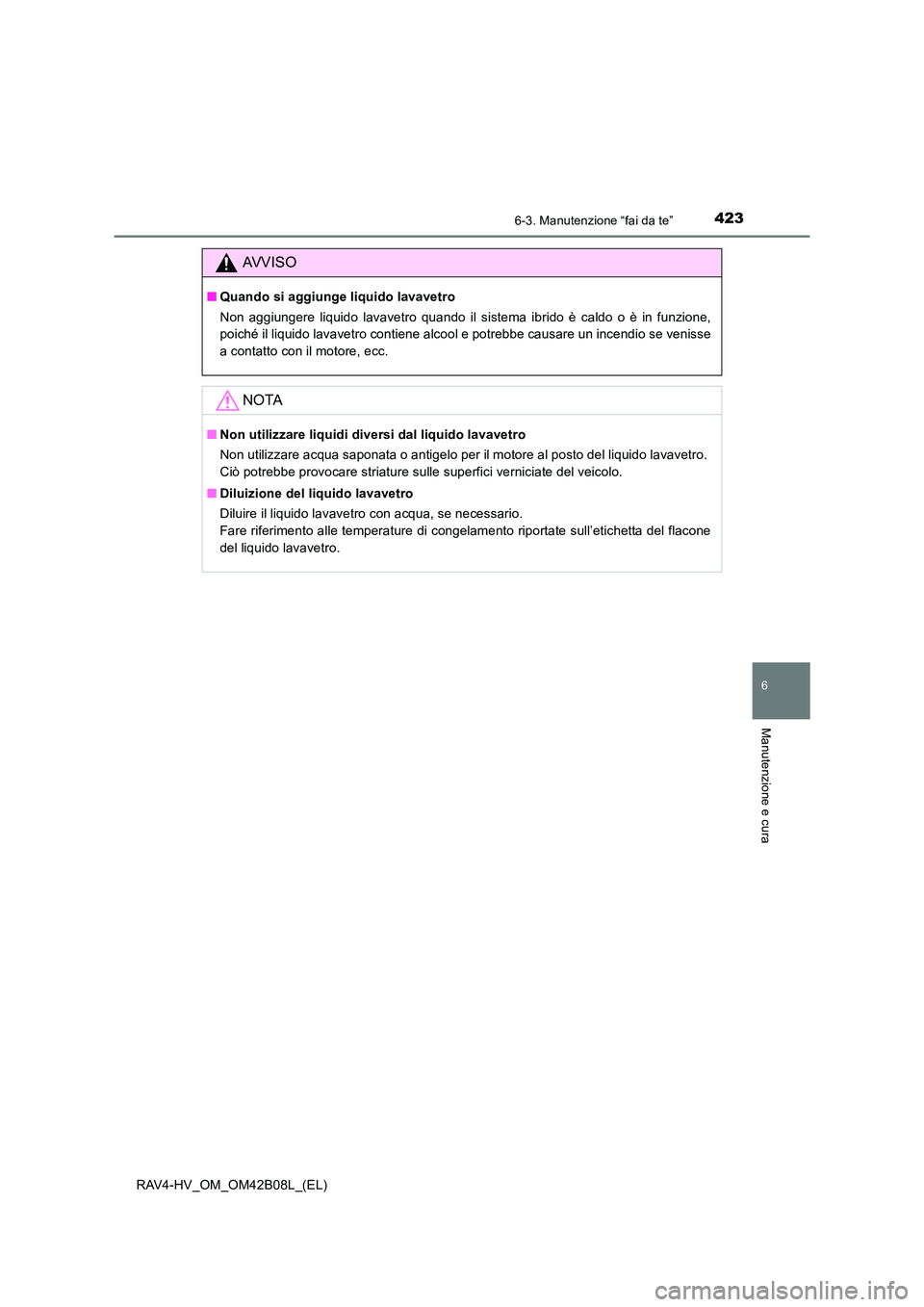

AVVISO
■Quando si aggiunge liquido lavavetro
Non aggiungere liquido lavavetro quando il sistema ibrido è caldo o è in funzione,
poiché il liquido lavavetro contiene alcool e potrebbe causare un incendio se venisse
a contatto con il motore, ecc.
NOTA
■Non utilizzare liquidi diversi dal liquido lavavetro
Non utilizzare acqua saponata o antigelo per il motore al posto del liquido lavavetro.
Ciò potrebbe provocare striature sulle superfici verniciate del veicolo.
■ Diluizione del liquido lavavetro
Diluire il liquido lavavetro con acqua, se necessario.
Fare riferimento alle temperature di congelamento riportate sull’etichetta del flacone
del liquido lavavetro.

4246-3. Manutenzione “fai da te”
RAV4-HV_OM_OM42B08L_(EL)

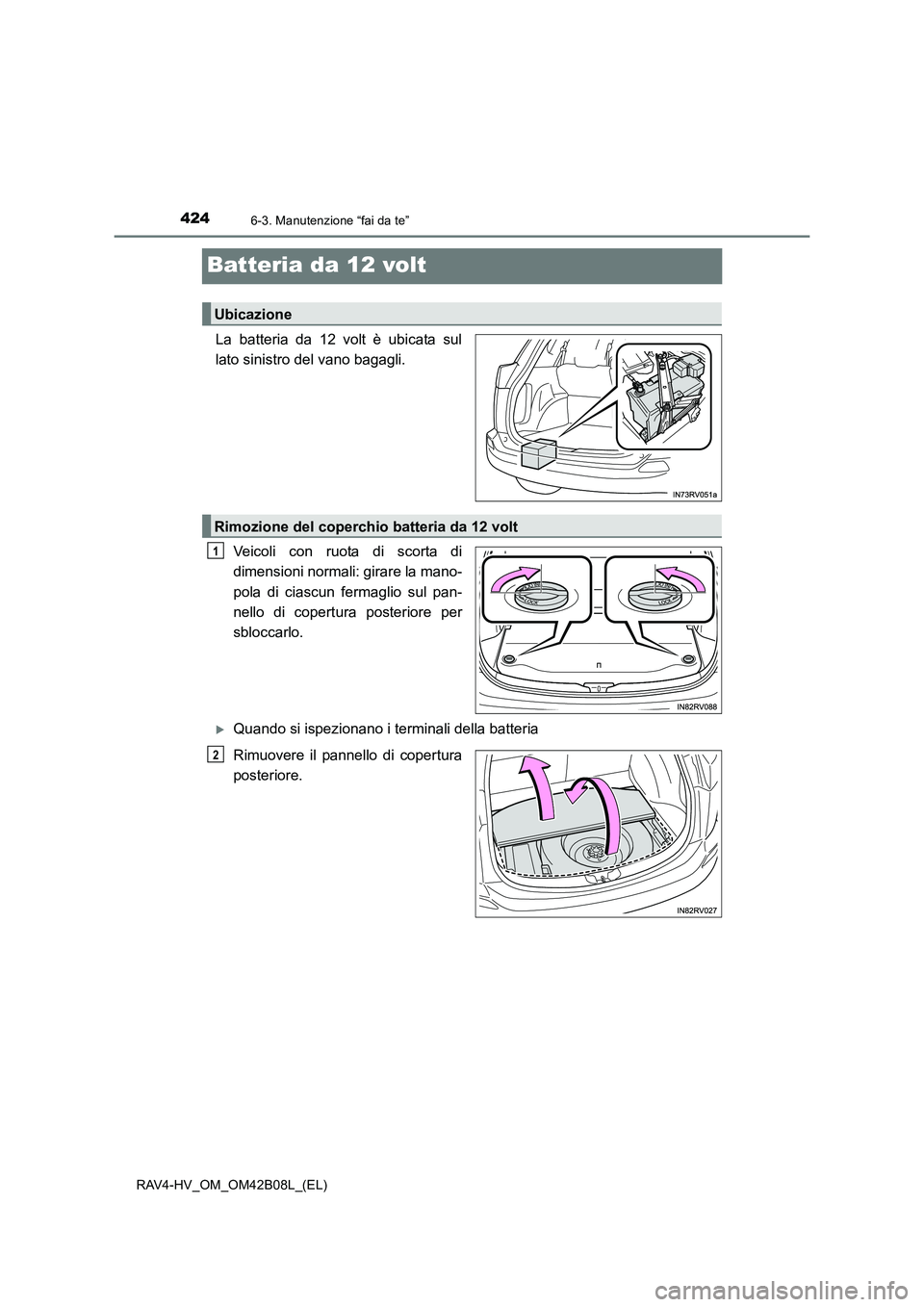

Batteria da 12 volt
La batteria da 12 volt è ubicata sul
lato sinistro del vano bagagli.Veicoli con ruota di scorta di
dimensioni normali: girare la mano-
pola di ciascun fermaglio sul pan-
nello di copertura posteriore per
sbloccarlo.
XQuando si ispezionano i terminali della batteria
Rimuovere il pannello di copertura
posteriore.
Ubicazione
Rimozione del coperchio batteria da 12 volt
1
2
