2017 TOYOTA RAV4 HYBRID Manuale duso (in Italian)

4096-2. Manutenzione
RAV4-HV_OM_OM42B08L_(EL)
6
Manutenzione e cura
AVVISO
■Se il veicolo non è sottoposto a una manutenzione adeguata
Una manutenzione inadeguata potrebbe provocare gravi danni al veicolo e lesioni
gravi, anche letali, alle persone.
■ Manipolazione della batteria da 12 volt
Morsetti, terminali e accessori della batteria da 12 volt contengono piombo e compo-
sti di piombo che possono causare danni al cervello. Lavarsi le mani dopo averli
maneggiati. ( →P. 424)

4106-3. Manutenzione “fai da te”
RAV4-HV_OM_OM42B08L_(EL)

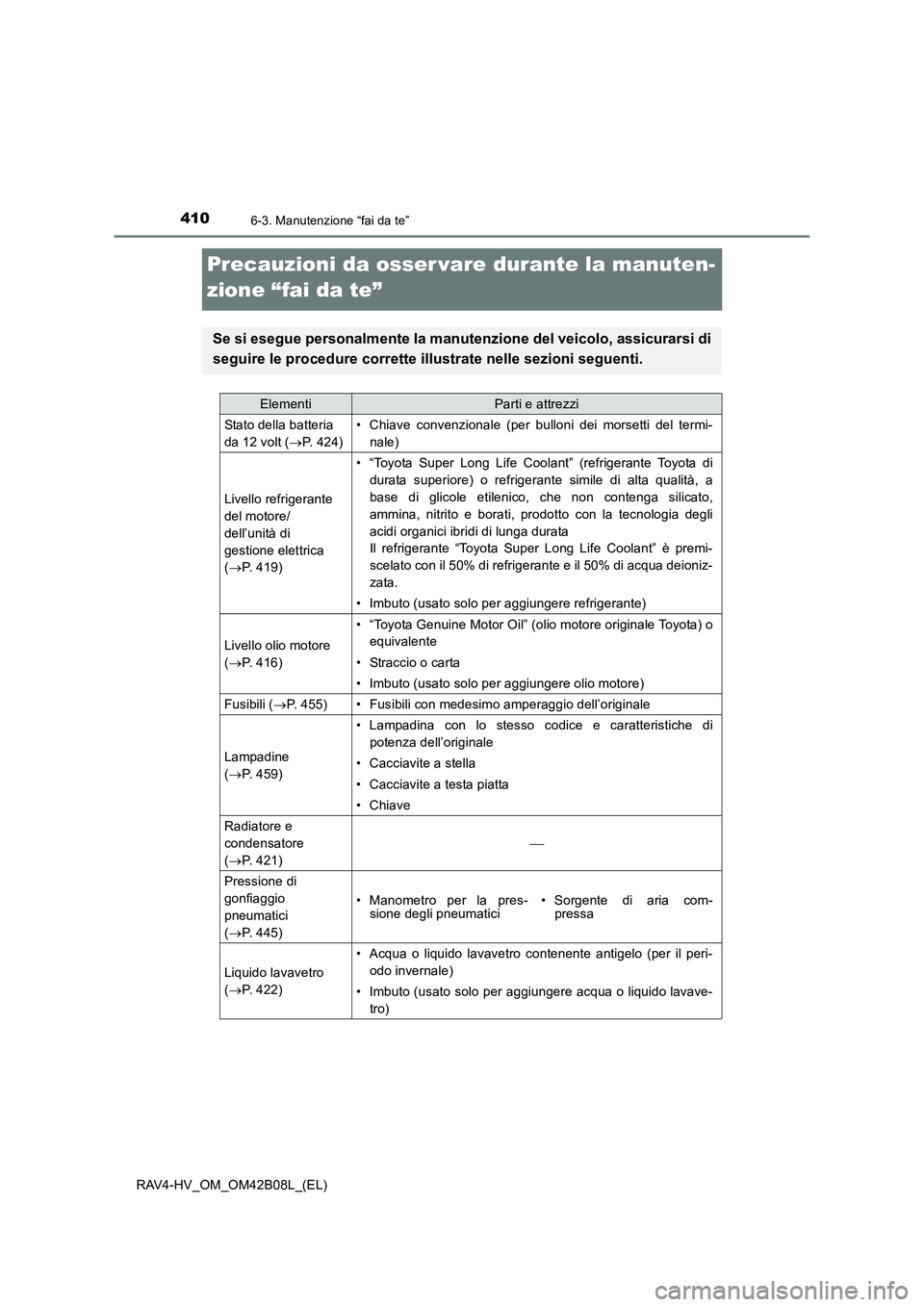

Precauzioni da osser vare durante la manuten-
zione “fai da te”
Se si esegue personalmente la manutenzione del veicolo, assicurarsi di
seguire le procedure corrette illustrate nelle sezioni seguenti.
ElementiParti e attrezzi
Stato della batteria
da 12 volt (→P. 424)• Chiave convenzionale (per bulloni dei morsetti del termi-
nale)
Livello refrigerante
del motore/
dell’unità di
gestione elettrica
(→ P. 419)
• “Toyota Super Long Life Coolant” (refrigerante Toyota di
durata superiore) o refrigerante simile di alta qualità, a
base di glicole etilenico, che non contenga silicato,
ammina, nitrito e borati, prodotto con la tecnologia degli
acidi organici ibridi di lunga durata
Il refrigerante “Toyota Super Long Life Coolant” è premi-
scelato con il 50% di refrigerante e il 50% di acqua deioniz-
zata.
• Imbuto (usato solo per aggiungere refrigerante)
Livello olio motore
(→ P. 416)
• “Toyota Genuine Motor Oil” (olio motore originale Toyota) o
equivalente
• Straccio o carta
• Imbuto (usato solo per aggiungere olio motore)
Fusibili ( →P. 455)• Fusibili con medesimo amperaggio dell’originale
Lampadine
(→ P. 459)
• Lampadina con lo stesso codice e caratteristiche di
potenza dell’originale
• Cacciavite a stella
• Cacciavite a testa piatta
• Chiave
Radiatore e
condensatore
(→ P. 421)

Pressione di
gonfiaggio
pneumatici
(→ P. 445)
• Manometro per la pres-
sione degli pneumatici• Sorgente di aria com-pressa
Liquido lavavetro
(→ P. 422)
• Acqua o liquido lavavetro contenente antigelo (per il peri-
odo invernale)
• Imbuto (usato solo per aggiungere acqua o liquido lavave-tro)

4116-3. Manutenzione “fai da te”
RAV4-HV_OM_OM42B08L_(EL)
6
Manutenzione e cura
AVVISO
Il vano motore contiene svariati meccanismi e liquidi che possono improvvisamente
spostarsi, diventare molto caldi o essere sotto tensione. Per evitare di subire lesioni
gravi, anche letali, osservare le seguenti precauzioni.
■Durante gli interventi sul vano motore
●Assicurarsi che “POWER ON” sul display multi-informazioni e la spia “READY”
siano entrambi spenti.
● Tenere mani, indumenti e attrezzi lontano dalla ventola in movimento e dalla cin-
ghia motore.
● Evitare di toccare il motore, l’unità di gestione elettrica, il radiatore, il collettore di
scarico, ecc. subito dopo la guida, perché potrebbero raggiungere temperature
molto elevate. Anche l’olio e altri liquidi possono essere molto caldi.
● Non lasciare materiali che possono incendiarsi facilmente, ad esempio carta e
stracci, nel vano motore.
● Non fumare, generare scintille e usare fiamme libere in prossimità del carburante. I
vapori del carburante sono infiammabili.
● Prestare attenzione poiché il liquido freni può causare problemi alle mani e agli
occhi e danneggiare le superfici verniciate. In caso di contatto del liquido con le
mani o gli occhi, lavare subito abbondantemente la parte interessata con acqua
pulita.
Se i disturbi persistono, rivolgersi a un medico.
■ Durante gli interventi in prossimità delle ventole elettriche di raffreddamento o
della griglia del radiatore
Assicurarsi che l’interruttore di alimentazione sia spento. Quando l’interruttore di ali-
mentazione è posizionato sulla modalità ON, è possibile che le ventole elettriche di
raffreddamento si avviino automaticamente se l’impianto dell’aria condizionata è
acceso e/o la temperatura del refrigerante è elevata. ( →P. 421)
■ Occhiali protettivi
Indossare occhiali protettivi per evitare di essere colpiti agli occhi da materiale sca-
gliato in aria o in caduta, spruzzi di liquidi, ecc.
NOTA
■In caso di rimozione del filtro dell’aria
La guida senza filtro dell’aria può causare un’eccessiva usura del motore dovuta alle
particelle di sporco presenti nell’aria.
■ In caso di livello basso o alto del liquido
È normale che il livello del liquido freni si abbassi leggermente man mano che si usu-
rano le pastiglie freni o quando il livello del liquido nell’accumulatore è alto.
Se occorre riempire frequentemente il serbatoio, è possibile che ci sia un problema
grave.

4126-3. Manutenzione “fai da te”
RAV4-HV_OM_OM42B08L_(EL)

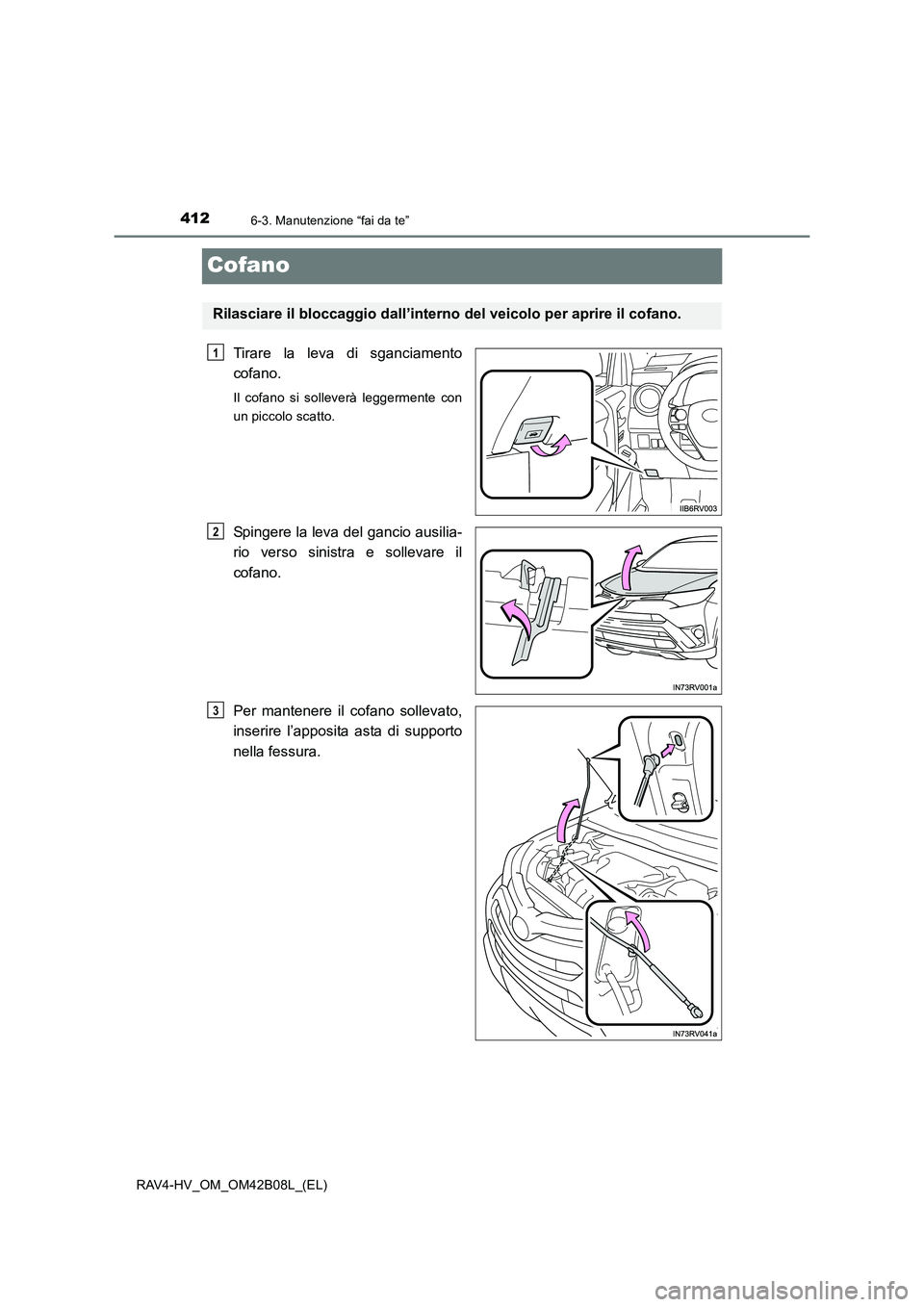

Cofano
Tirare la leva di sganciamento
cofano.
Il cofano si solleverà leggermente con
un piccolo scatto.
Spingere la leva del gancio ausilia-
rio verso sinistra e sollevare il
cofano.
Per mantenere il cofano sollevato,
inserire l’apposita asta di supporto
nella fessura.
Rilasciare il bloccaggio dall’interno del veicolo per aprire il cofano.
1
2
3

4136-3. Manutenzione “fai da te”
RAV4-HV_OM_OM42B08L_(EL)
6
Manutenzione e cura

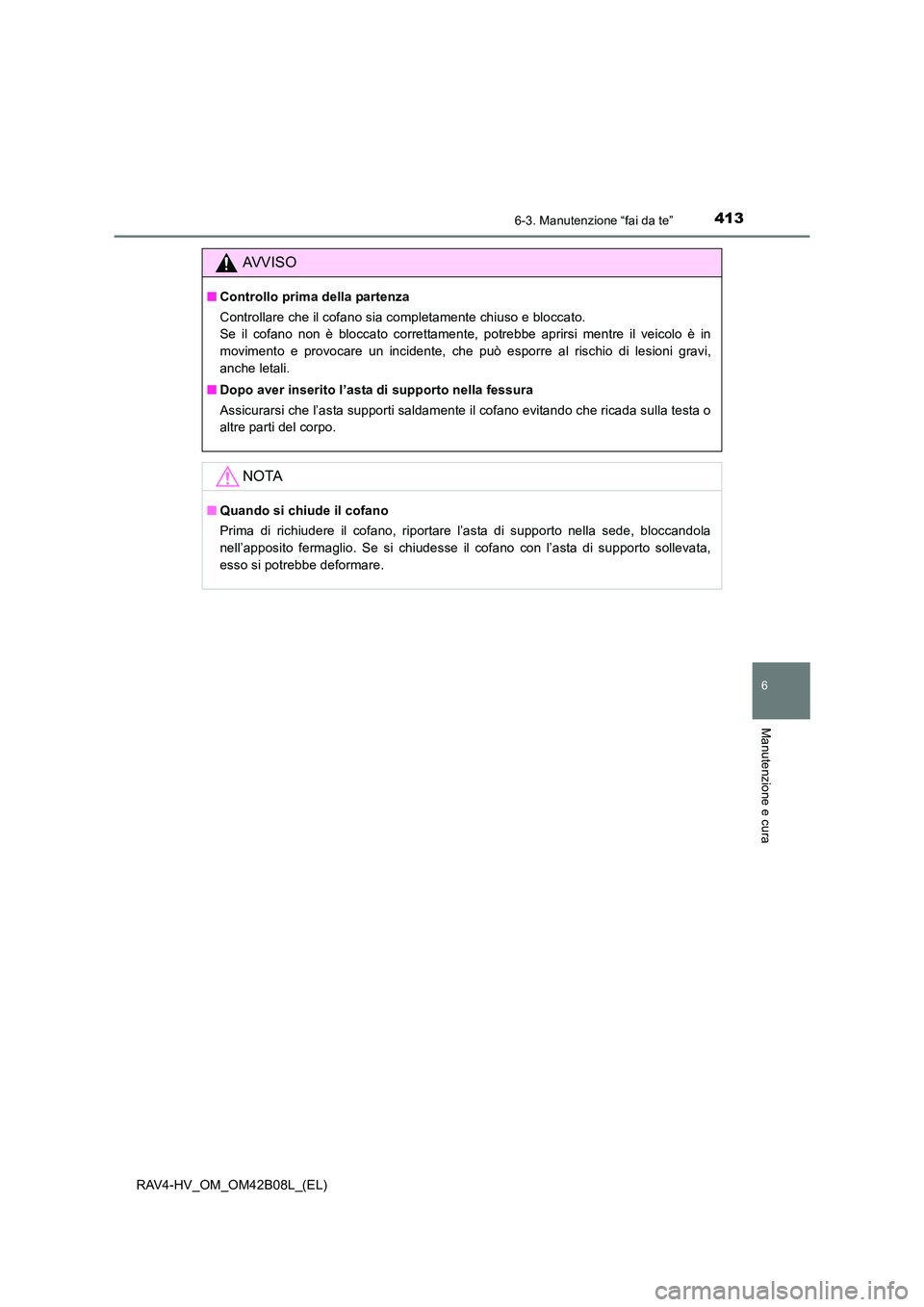

AVVISO
■Controllo prima della partenza
Controllare che il cofano sia completamente chiuso e bloccato.
Se il cofano non è bloccato correttamente, potrebbe aprirsi mentre il veicolo è in
movimento e provocare un incidente, che può esporre al rischio di lesioni gravi,
anche letali.
■ Dopo aver inserito l’asta di supporto nella fessura
Assicurarsi che l’asta supporti saldamente il cofano evitando che ricada sulla testa o
altre parti del corpo.
NOTA
■Quando si chiude il cofano
Prima di richiudere il cofano, riportare l’asta di supporto nella sede, bloccandola
nell’apposito fermaglio. Se si chiudesse il cofano con l’asta di supporto sollevata,
esso si potrebbe deformare.

4146-3. Manutenzione “fai da te”
RAV4-HV_OM_OM42B08L_(EL)

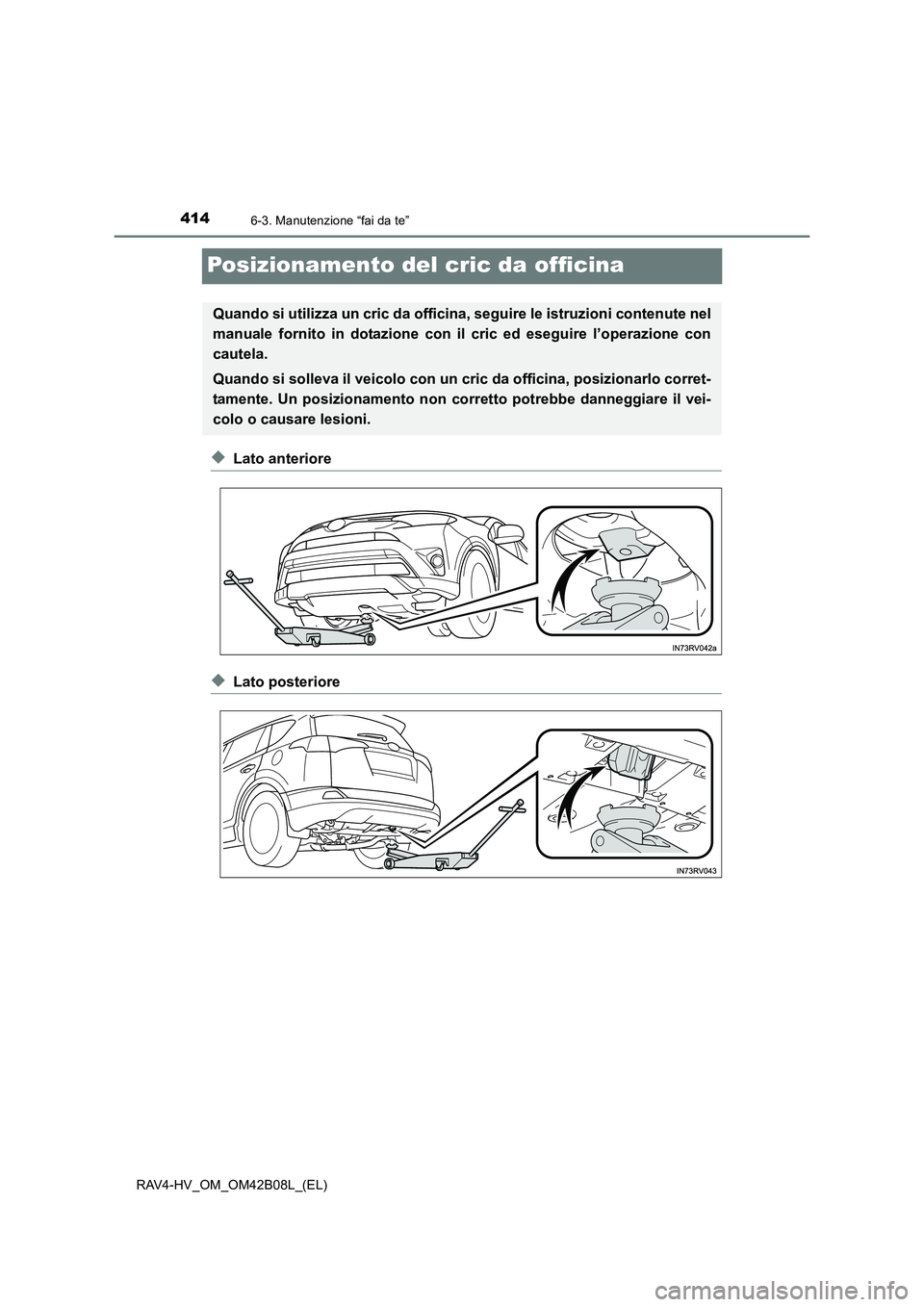

Posizionamento del cric da officina
◆Lato anteriore
◆Lato posteriore
Quando si utilizza un cric da officina, seguire le istruzioni contenute nel
manuale fornito in dotazione con il cric ed eseguire l’operazione con
cautela.
Quando si solleva il veicolo con un cric da officina, posizionarlo corret-
tamente. Un posizionamento non corretto potrebbe danneggiare il vei-
colo o causare lesioni.

4156-3. Manutenzione “fai da te”
RAV4-HV_OM_OM42B08L_(EL)
6
Manutenzione e cura

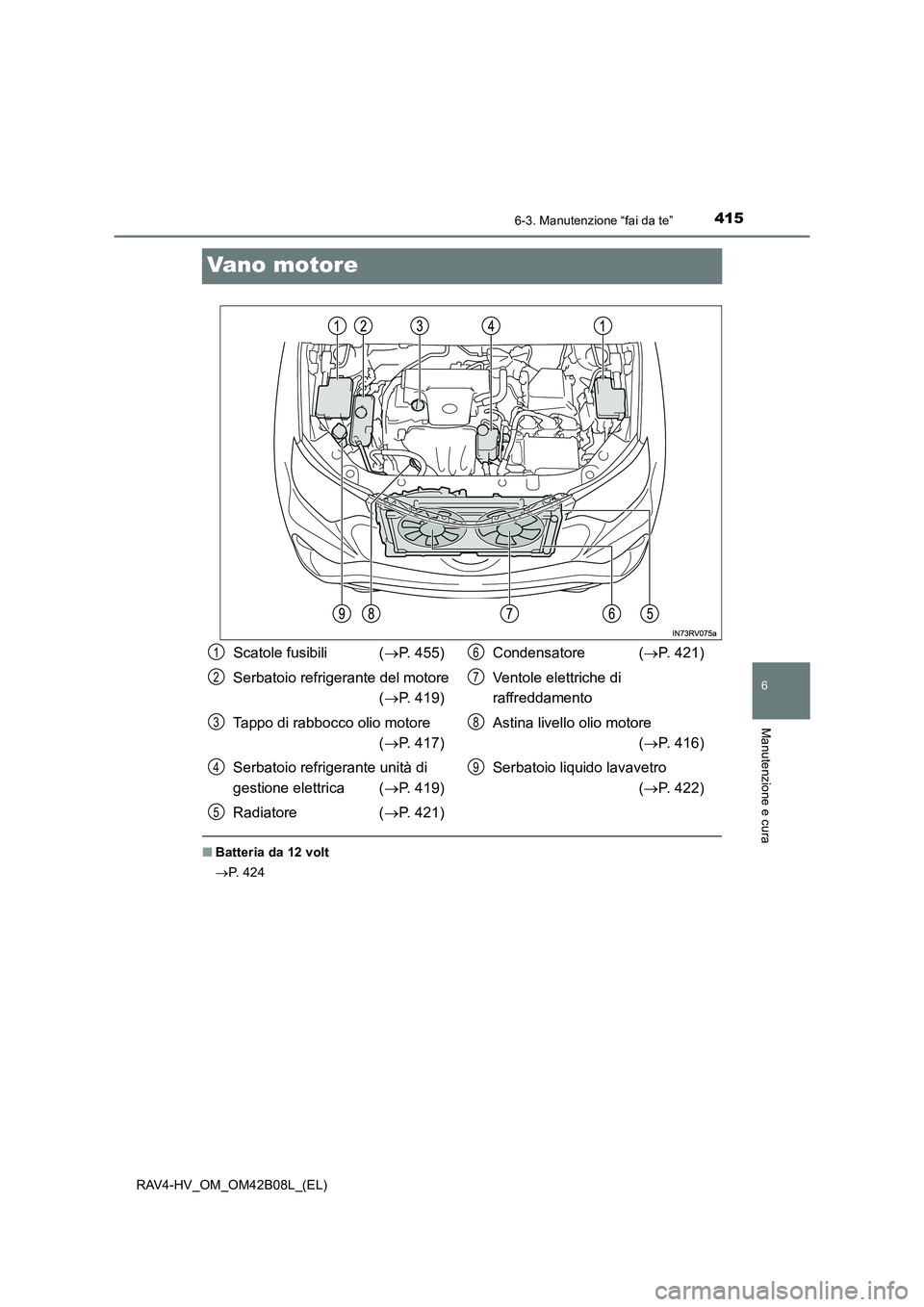

Vano motore
■Batteria da 12 volt
→P. 4 2 4
Scatole fusibili ( →P. 455)
Serbatoio refrigerante del motore (→ P. 419)
Tappo di rabbocco olio motore (→ P. 417)
Serbatoio refrigerante unità di
gestione elettrica ( →P. 419)
Radiatore ( →P. 421) Condensatore (
→P. 421)
Ventole elettriche di
raffreddamento
Astina livello olio motore (→ P. 416)
Serbatoio liquido lavavetro (→ P. 422)1
2
3
4
5
6
7
8
9

4166-3. Manutenzione “fai da te”
RAV4-HV_OM_OM42B08L_(EL)
Portare il motore alla normale temperatura di esercizio e quindi spegnerlo.
Controllare il livello dell’olio con l’apposita astina.
■Controllo dell’olio motore
Parcheggiare il veicolo su una superficie piana. Quando si spegne il
motore dopo averlo scaldato, attendere almeno 5 minuti per consentire
il deflusso dell’olio alla base del motore.
Tenendo uno straccio sotto
l’estremità, estrarre l’astina di
livello.
Pulire l’astina di livello.
Astina di livello piatta: reinserire completamente l’astina di livello.
Astina di livello non piatta: rein-
serire completamente l’astina di
livello non piatta con le parti
sporgenti (indicate con in
figura) rivolte in direzione del
motore.
Olio motore
1
2
3
4
1
