2017 TOYOTA RAV4 HYBRID Manuale duso (in Italian)

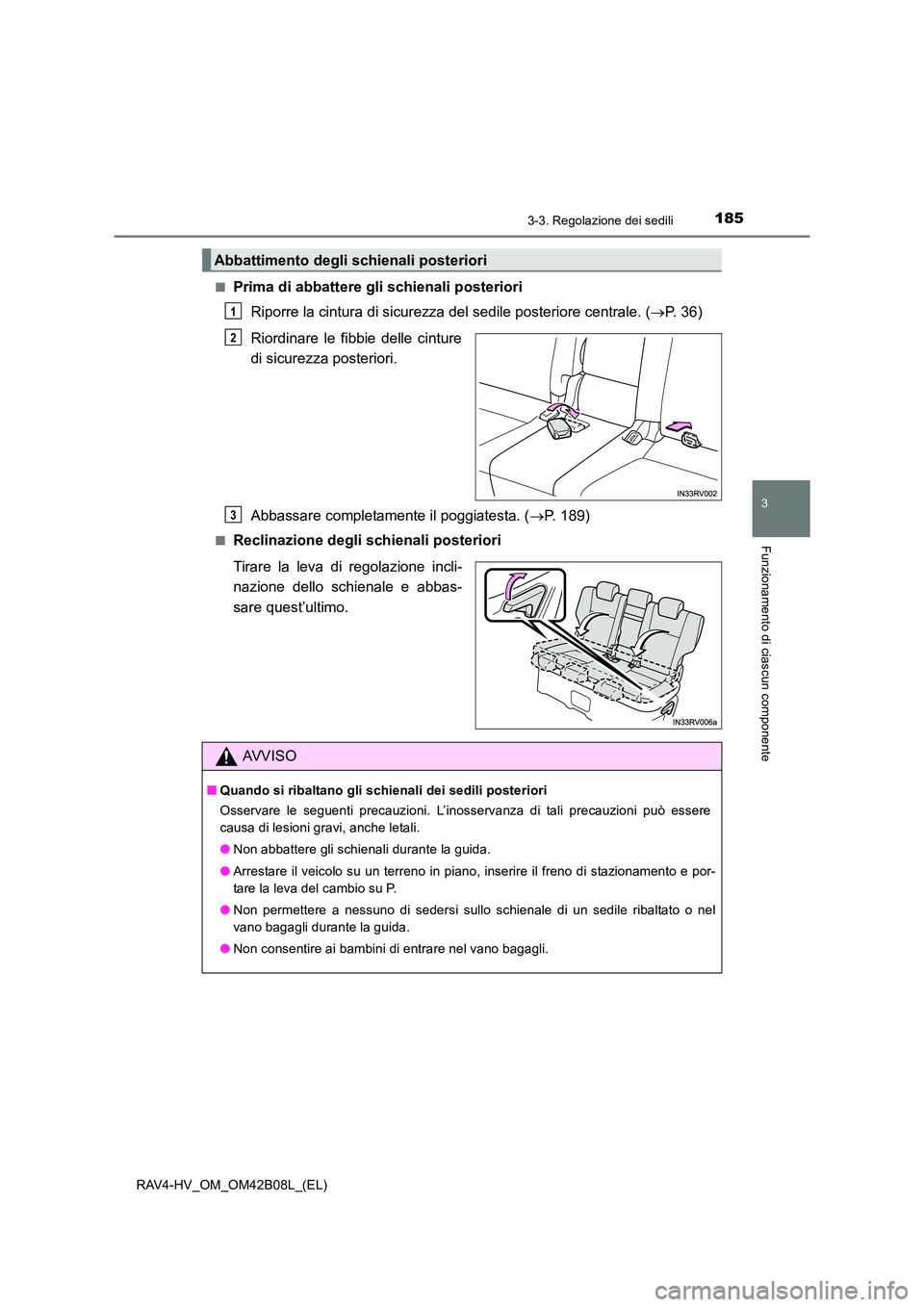

1853-3. Regolazione dei sedili
3
Funzionamento di ciascun componente
RAV4-HV_OM_OM42B08L_(EL)■
Prima di abbattere gli schienali posteriori
Riporre la cintura di sicurezza del sedile posteriore centrale. ( →P. 36)
Riordinare le fibbie delle cinture
di sicurezza posteriori.
Abbassare completamente il poggiatesta. ( →P. 189)
■Reclinazione degli schienali posteriori
Tirare la leva di regolazione incli-
nazione dello schienale e abbas-
sare quest’ultimo.
Abbattimento degli schienali posteriori
1
2
3
AVVISO
■ Quando si ribaltano gli schienali dei sedili posteriori
Osservare le seguenti precauzioni. L’inosservanza di tali precauzioni può essere
causa di lesioni gravi, anche letali.
●Non abbattere gli schienali durante la guida.
● Arrestare il veicolo su un terreno in piano, inserire il freno di stazionamento e por-
tare la leva del cambio su P.
● Non permettere a nessuno di sedersi sullo schienale di un sedile ribaltato o nel
vano bagagli durante la guida.
● Non consentire ai bambini di entrare nel vano bagagli.

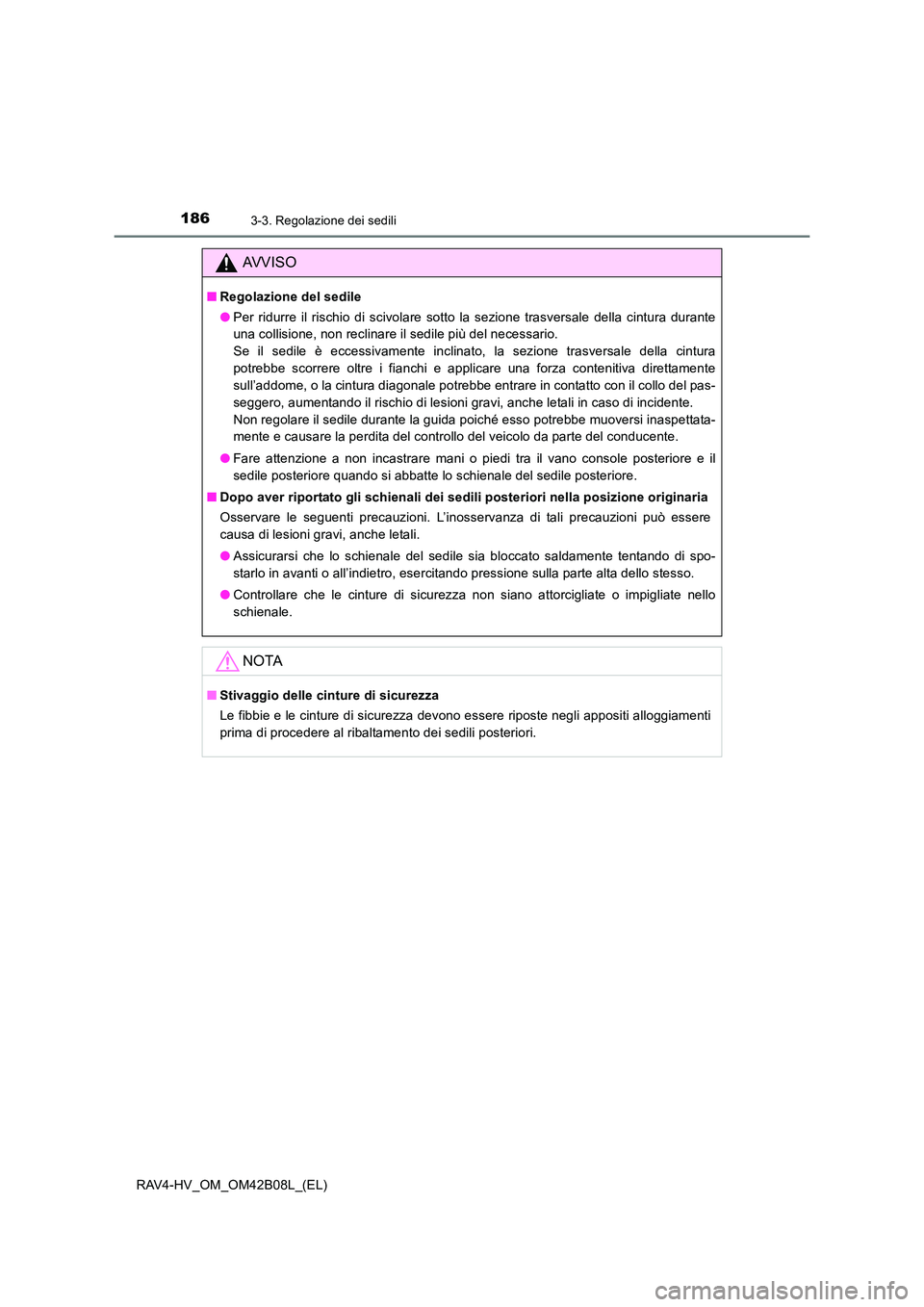

1863-3. Regolazione dei sedili
RAV4-HV_OM_OM42B08L_(EL)
AVVISO
■Regolazione del sedile
●Per ridurre il rischio di scivolare sotto la sezione trasversale della cintura durante
una collisione, non reclinare il sedile più del necessario.
Se il sedile è eccessivamente inclinato, la sezione trasversale della cintura
potrebbe scorrere oltre i fianchi e applicare una forza contenitiva direttamente
sull’addome, o la cintura diagonale potrebbe entrare in contatto con il collo del pas-
seggero, aumentando il rischio di lesioni gravi, anche letali in caso di incidente.
Non regolare il sedile durante la guida poiché esso potrebbe muoversi inaspettata-
mente e causare la perdita del controllo del veicolo da parte del conducente.
● Fare attenzione a non incastrare mani o piedi tra il vano console posteriore e il
sedile posteriore quando si abbatte lo schienale del sedile posteriore.
■ Dopo aver riportato gli schienali dei sedili posteriori nella posizione originaria
Osservare le seguenti precauzioni. L’inosservanza di tali precauzioni può essere
causa di lesioni gravi, anche letali.
●Assicurarsi che lo schienale del sedile sia bloccato saldamente tentando di spo-
starlo in avanti o all’indietro, esercitando pressione sulla parte alta dello stesso.
● Controllare che le cinture di sicurezza non siano attorcigliate o impigliate nello
schienale.
NOTA
■Stivaggio delle cinture di sicurezza
Le fibbie e le cinture di sicurezza devono essere riposte negli appositi alloggiamenti
prima di procedere al ribaltamento dei sedili posteriori.

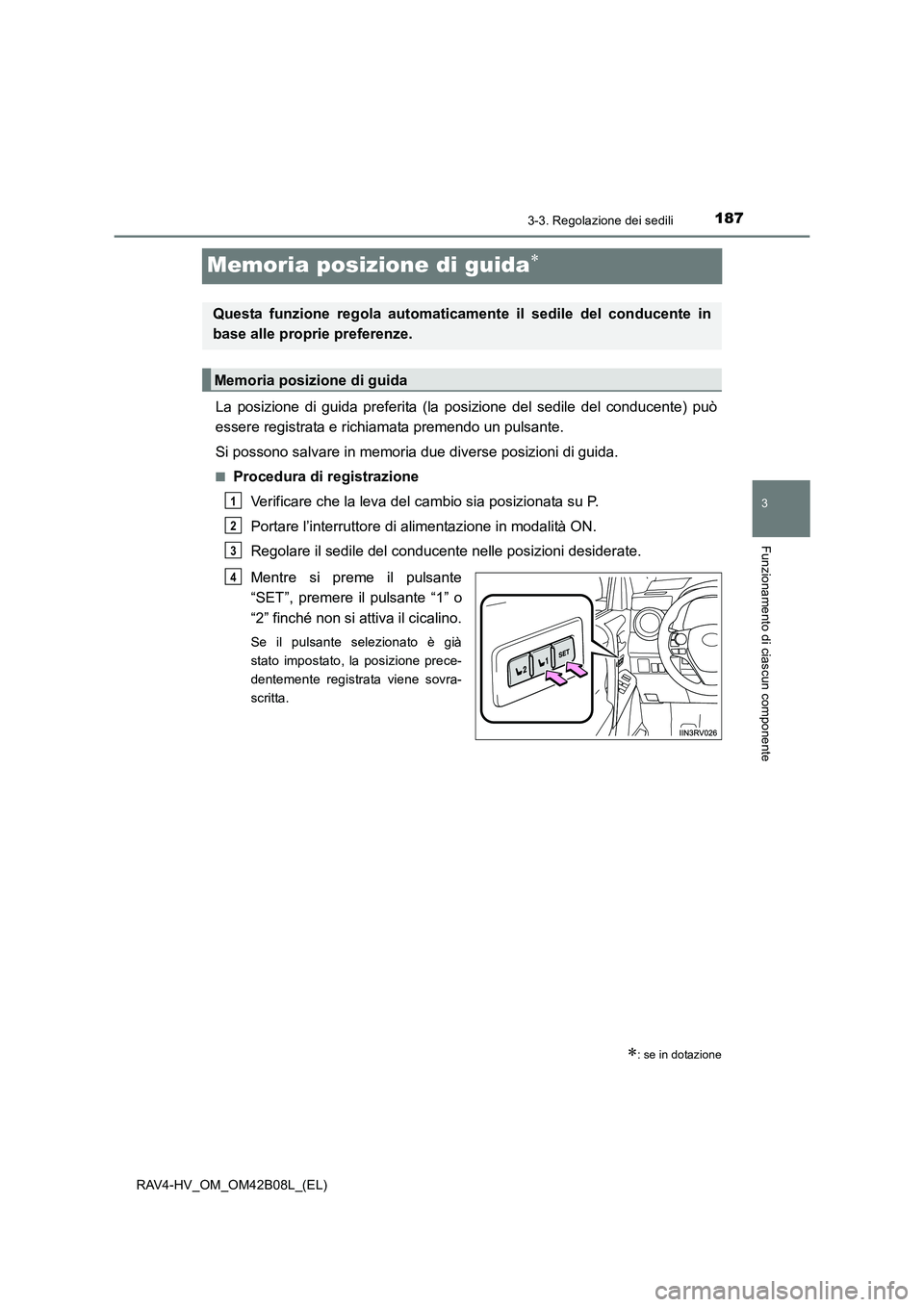

187
3
3-3. Regolazione dei sedili
Funzionamento di ciascun componente
RAV4-HV_OM_OM42B08L_(EL)
Memoria posizione di guida∗
La posizione di guida preferita (la posizione del sedile del conducente) può
essere registrata e richiamata premendo un pulsante.
Si possono salvare in memoria due diverse posizioni di guida.
■Procedura di registrazioneVerificare che la leva del cambio sia posizionata su P.
Portare l’interruttore di alimentazione in modalità ON.
Regolare il sedile del conducente nelle posizioni desiderate.
Mentre si preme il pulsante
“SET”, premere il pulsante “1” o
“2” finché non si attiva il cicalino.
Se il pulsante selezionato è già
stato impostato, la posizione prece-
dentemente registrata viene sovra-
scritta.
∗: se in dotazione
Questa funzione regola automaticamente il sedile del conducente in
base alle proprie preferenze.
Memoria posizione di guida
1
2
3
4

1883-3. Regolazione dei sedili
RAV4-HV_OM_OM42B08L_(EL)■
Procedura di richiamo
Verificare che la leva del cambio sia posizionata su P.
Portare l’interruttore di alimentazione in modalità ON.
Premere uno dei pulsanti per la
posizione di guida che si desi-
dera richiamare finché non si
attiva il cicalino.
■Per arrestare in un punto intermedio l’operazione di richiamo della posizione
Eseguire una delle seguenti operazioni:
●Premere il pulsante “SET”.
● Premere il pulsante “1” o “2”.
● Azionare uno degli interruttori di regolazione della posizione del sedile.
■ Uso della memoria posizione di guida dopo aver spento il sistema ibrido
Le posizioni del sedile registrate possono essere attivate fino a 180 secondi dopo
l’apertura della portiera del conducente e altri 60 secondi dopo la sua chiusura.
■ Se la batteria da 12 volt è scollegata
Le posizioni memorizzate vengono cancellate.
1
2
3
AVVISO
■Precauzioni relative alla regolazione del sedile
Durante la regolazione del sedile prestare attenzione affinché il sedile non urti contro
il passeggero seduto sul sedile posteriore o che non schiacci il corpo del conducente
contro il volante.

189
3
3-3. Regolazione dei sedili
Funzionamento di ciascun componente
RAV4-HV_OM_OM42B08L_(EL)
Poggiatesta
Su
Tirare il poggiatesta verso l’alto.
Giù
Spingere il poggiatesta verso il basso
mantenendo premuto il pulsante di
sbloccaggio.
Su
Tirare il poggiatesta verso l’alto.
Giù
Spingere il poggiatesta verso il basso
mantenendo premuto il pulsante di
sbloccaggio.
I sedili sono tutti dotati di poggiatesta.
Sedili anteriori
Pulsante di sbloccaggio
1
2
Sedili posteriori
Pulsante di sbloccaggio
1
2

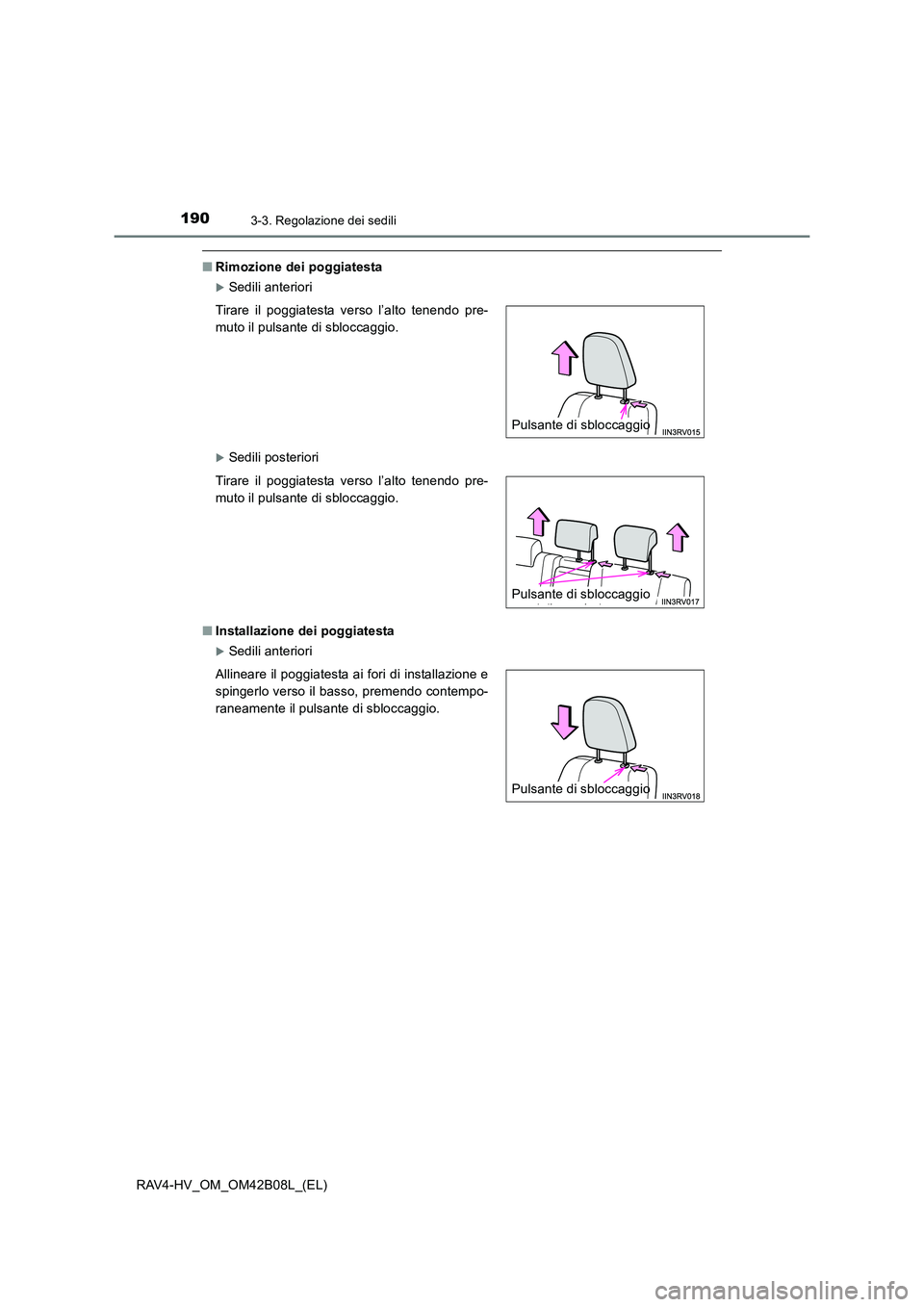

1903-3. Regolazione dei sedili
RAV4-HV_OM_OM42B08L_(EL)
■Rimozione dei poggiatesta
XSedili anteriori
XSedili posteriori
■ Installazione dei poggiatesta
XSedili anteriori
Tirare il poggiatesta verso l’alto tenendo pre-
muto il pulsante di sbloccaggio.
Tirare il poggiatesta verso l’alto tenendo pre-
muto il pulsante di sbloccaggio.
Allineare il poggiatesta ai fori di installazione e
spingerlo verso il basso, premendo contempo-
raneamente il pulsante di sbloccaggio.
Pulsante di sbloccaggio
Pulsante di sbloccaggio
Pulsante di sbloccaggio

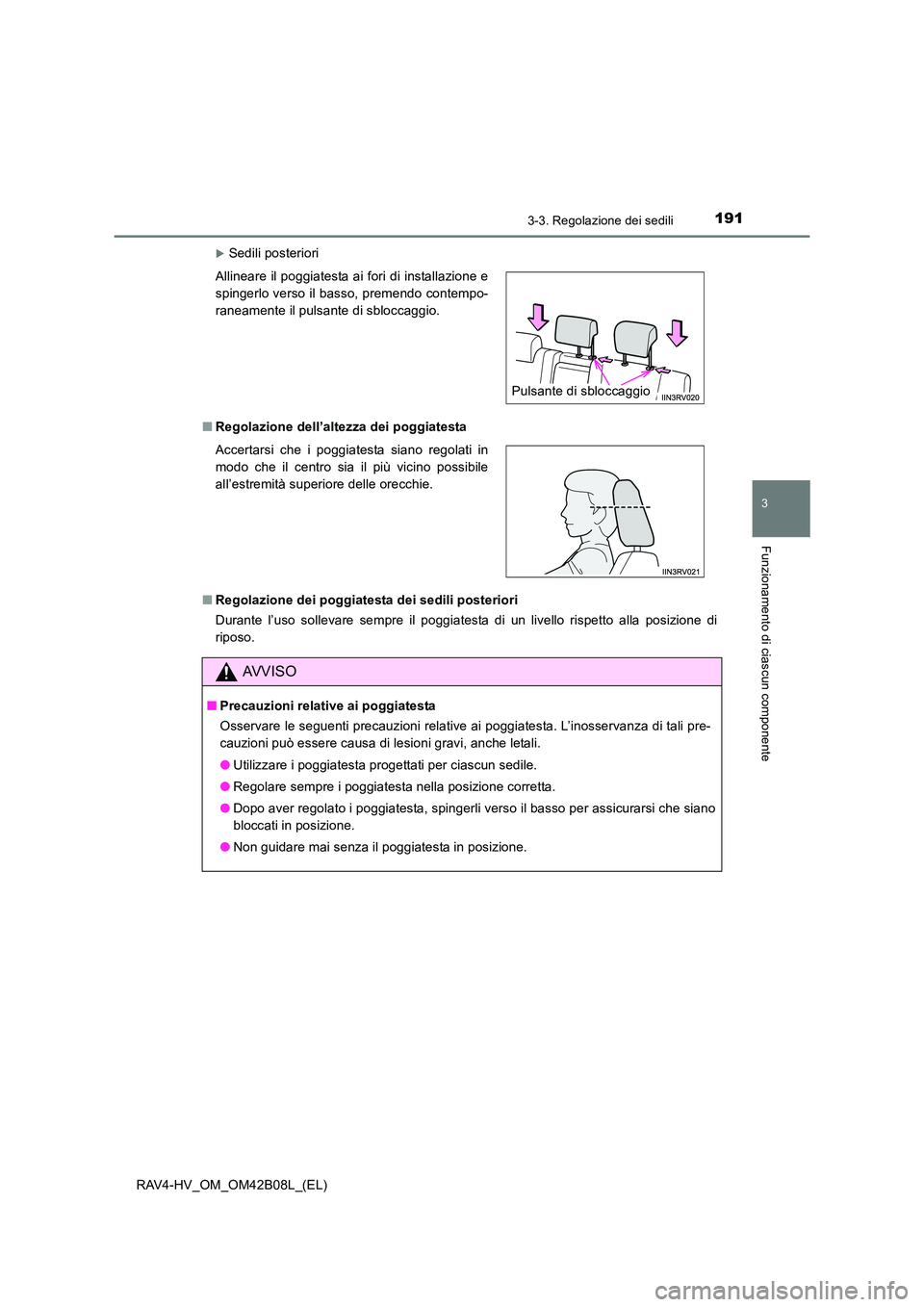

1913-3. Regolazione dei sedili
3
Funzionamento di ciascun componente
RAV4-HV_OM_OM42B08L_(EL)
XSedili posteriori
■ Regolazione dell’altezza dei poggiatesta
■ Regolazione dei poggiatesta dei sedili posteriori
Durante l’uso sollevare sempre il poggiatesta di un livello rispetto alla posizione di
riposo. Allineare il poggiatesta ai fori di installazione e
spingerlo verso il basso, premendo contempo-
raneamente il pulsante di sbloccaggio.
Accertarsi che i poggiatesta siano regolati in
modo che il centro sia il più vicino possibile
all’estremità superiore delle orecchie.
AVVISO
■Precauzioni relative ai poggiatesta
Osservare le seguenti precauzioni relative ai poggiatesta. L’inosservanza di tali pre-
cauzioni può essere causa di lesioni gravi, anche letali.
●Utilizzare i poggiatesta progettati per ciascun sedile.
● Regolare sempre i poggiatesta nella posizione corretta.
● Dopo aver regolato i poggiatesta, spingerli verso il basso per assicurarsi che siano
bloccati in posizione.
● Non guidare mai senza il poggiatesta in posizione.
Pulsante di sbloccaggio

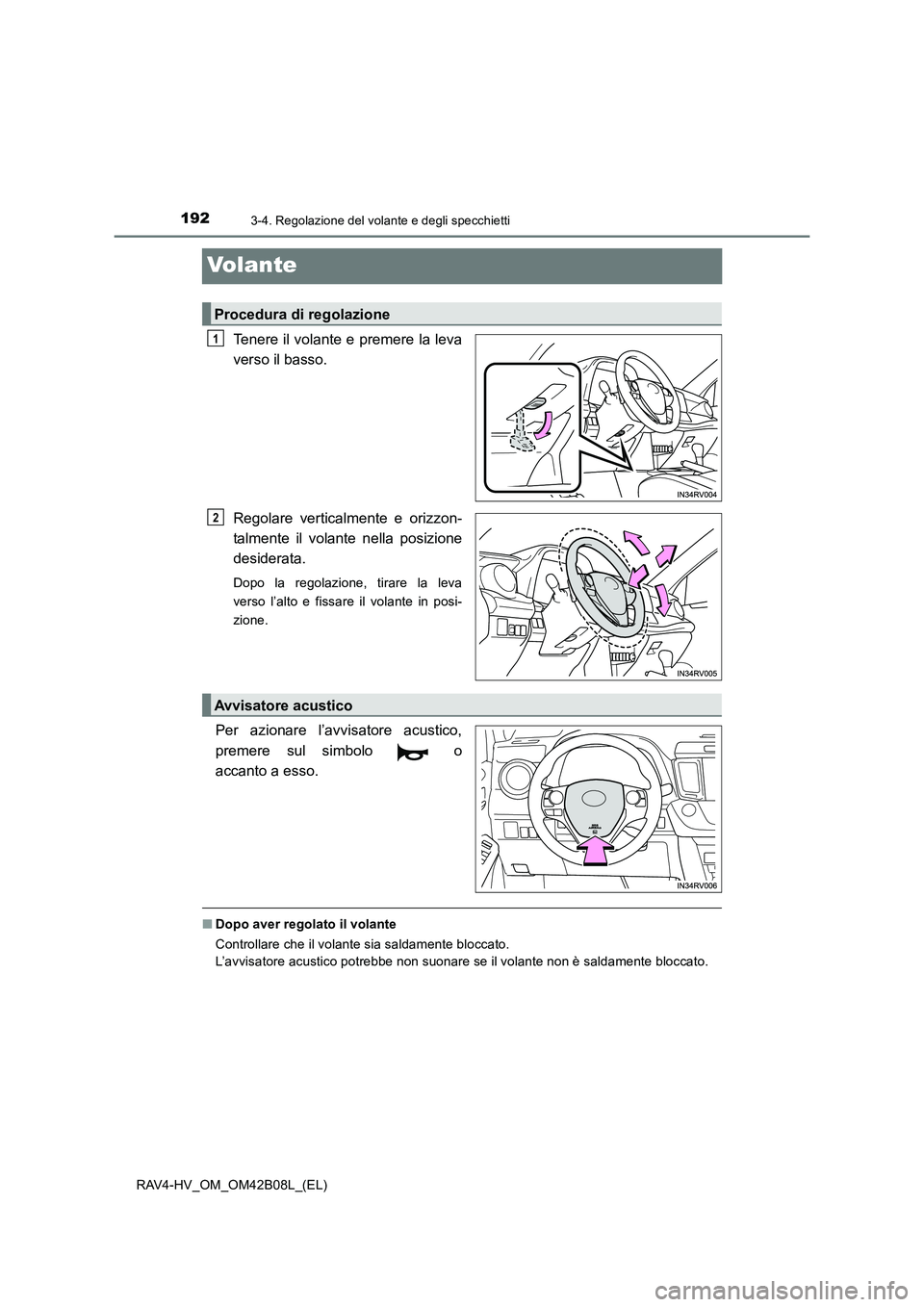

1923-4. Regolazione del volante e degli specchietti
RAV4-HV_OM_OM42B08L_(EL)
Volante
Tenere il volante e premere la leva
verso il basso.
Regolare verticalmente e orizzon-
talmente il volante nella posizione
desiderata.
Dopo la regolazione, tirare la leva
verso l’alto e fissare il volante in posi-
zione.
Per azionare l’avvisatore acustico,
premere sul simbolo o
accanto a esso.
■Dopo aver regolato il volante
Controllare che il volante sia saldamente bloccato.
L’avvisatore acustico potrebbe non suonare se il volante non è saldamente bloccato.
Procedura di regolazione
1
2
Avvisatore acustico
